ABB机器人操作培训资料第一章：ABB机器人概述第二章：ABB机器人的基本操作2.1机器人的启动和关闭启动机器人之前，需要确保机器人的电源已连接，机器人的主电源开关已打开。
然后按下机器人的启动按钮，等待机器人进入工作状态。
关闭机器人时，先按下手持控制器上的停止按钮，然后按下机器人面板上的停止按钮，最后关闭机器人的主电源开关。
2.2机器人的操作模式自动模式是机器人的正常工作模式，可以执行预先编程好的任务。
远程模式是通过计算机或其他远程设备进行控制和监控机器人的工作。
在远程模式下，机器人可以通过网络连接远程监控和操作。
手动模式是用手持控制器直接操控机器人的运动。
在手动模式下，操作人员可以通过手持控制器的按钮和摇杆来控制机器人的动作。
2.3机器人的示教操作机器人的示教操作是为了将人的运动或操作转化为机器人的动作。
ABB机器人有两种示教方式：离线示教和在线示教。
离线示教是在计算机上进行示教操作，然后将示教好的程序上传到机器人。
离线示教可以提高程序的精度和效率，并减少示教的时间。
在线示教是在机器人附近进行示教操作，将操作人员的动作直接传递给机器人。
在线示教方便实时调整机器人的动作，但示教效率较低。
第三章：ABB机器人的安全操作3.1安全保护装置3.2安全操作规程在操作ABB机器人时，操作人员要遵守安全操作规程，如正确佩戴个人防护装备、不超出机器人工作范围、不直接触碰机器人等。
3.3紧急情况的处理在紧急情况下，如机器人发生故障或不正常动作，操作人员要立即按下手持控制器上的急停按钮，并报告给相关人员进行处理。
第四章：ABB机器人的故障排除4.1故障分类4.2故障排除步骤故障排除的步骤包括观察、诊断和修复。
操作人员可以通过观察机器人的状态和报警信息，诊断故障的原因，并进行相应的修复。
第五章：ABB机器人的维护保养5.1机器人的定期维护5.2机器人的保养记录对于每次维护保养，操作人员应该记录相关信息，包括维护日期、维护内容和维护人员等。

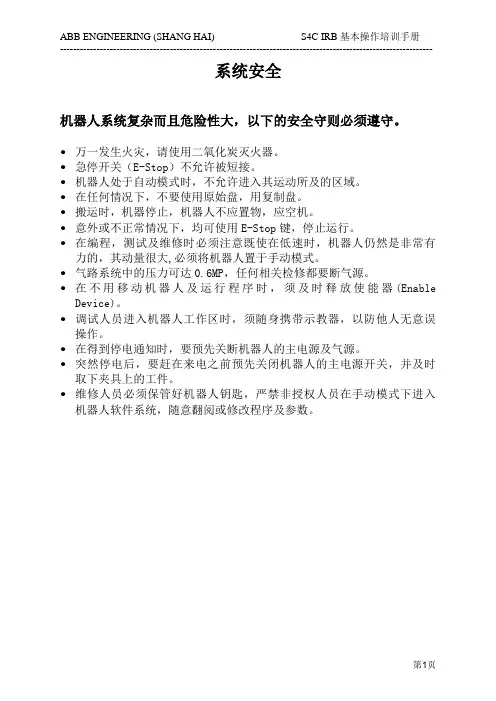

系统安全机器人系统复杂而且危险性大，以下的安全守则必须遵守。
∙万一发生火灾，请使用二氧化炭灭火器。
∙急停开关（E-Stop）不允许被短接。
∙机器人处于自动模式时，不允许进入其运动所及的区域。
∙在任何情况下，不要使用原始盘，用复制盘。
∙搬运时，机器停止，机器人不应置物，应空机。
∙意外或不正常情况下，均可使用E-Stop键，停止运行。
∙在编程，测试及维修时必须注意既使在低速时，机器人仍然是非常有力的，其动量很大,必须将机器人置于手动模式。
∙气路系统中的压力可达0.6MP，任何相关检修都要断气源。
∙在不用移动机器人及运行程序时，须及时释放使能器(Enable Device)。
∙调试人员进入机器人工作区时，须随身携带示教器，以防他人无意误操作。
∙在得到停电通知时，要预先关断机器人的主电源及气源。
∙突然停电后，要赶在来电之前预先关闭机器人的主电源开关，并及时取下夹具上的工件。
∙维修人员必须保管好机器人钥匙，严禁非授权人员在手动模式下进入机器人软件系统，随意翻阅或修改程序及参数。
第一章综述一、S4C系统介绍：全开放式对操作者友善最先进系统最多可接六个外围设备常规型号：IRB 1400，IRB 2400，IRB 4400，IRB 6400IRB 指 ABB 机器人，第一位数(1,2,4,6)指机器人大小第二位数( 4 )指机器人属于S4或S4C系统。
无论何型号，机器人控制部分基本相同。
IRB 1400：承载较小，最大承载为5kg，常用于焊接。
IRB 2400：承载较小，最大承载为 7kg ，常用于焊接。
IRB 4400：承载较大，最大承载为60kg 常用于搬运或大范围焊接。
IRB 6400：承载较大，最大承载为200kg，常用于搬运或大范围焊接。
二、机器人组成：机器人由两部分组成：Controller: 控制器。
Manipulator: 机械手。
操作人员通过示教器和操作盘操作机器人。
左边是示教器（Teach Pendant）。
ABB培训教材1. 介绍1.1 简介在现代工业生产中，已经成为不可或缺的一部分。
ABB （Asea Brown Boveri）是全球领先的工业自动化和电力技术公司之一，其开发了各种类型的高性能。
1.2 目标读者群体这份培训教材适用于那些对ABB感兴趣并希望学习如何使用它们进行自动化任务的个人和团队。
2. ABB概述2.1 历史背景- 成立时间：1883年- 公司总部：瑞士苏黎世2.2 主要产品系列ABB提供多款型号、尺寸和功能特点不同的工业级别智能化协作式及传统型轨道/非轨道运行模式下应用灵活度较弱等各类专利保护品牌名称包括但不限于IRB120, IRB140, IRB1600ID等3.基本操作指南此章节将详细说明以下内容：a) 如何启动与关闭一个ABB robot；b) 如何控制robot 的移动；c) 如何设置和调整robot 的工作参数；d) 如何编写并运行一个简单的程序。
4.高级操作指南此章节将详细说明以下内容：a）如何使用ABB进行复杂任务，例如焊接、装配等； b）如何利用传感器与外部设备集成以实现更多功能；5. 故障排除与维护5.1 常见故障及解决方法- 硬件问题：电源故障、连接错误等。
- 软件问题：程序崩溃、通信失败等。
5.2 维护建议提供定期保养和检查所需的步骤，并提出一些建议来确保其正常运行。
6.附件在本文档中涉及到了一些示例代码和图表。
这些附加文件可以在[]处。
7.法律名词及注释• ABB: 全称为Asea Brown Boveri，是瑞士苏黎世总部的跨国公司，在全球范围内从事自动化技术开发和销售业务。
目录•机器人概述与发展趋势•ABB机器人产品介绍•机器人编程与操作基础•传感器与视觉系统应用•安全防护与故障排除•总结回顾与拓展延伸机器人概述与发展趋势机器人定义及分类机器人定义一种能够自动执行工作的机器系统，通过传感器、控制器和执行器等实现各种复杂任务。
机器人分类按应用领域可分为工业机器人、服务机器人、特种机器人等；按运动方式可分为轮式、履带式、足式等。
国内外机器人发展现状国内机器人发展现状近年来，我国机器人产业快速发展，应用领域不断拓展，技术水平显著提升，已形成较为完整的产业体系。
国外机器人发展现状美国、日本、欧洲等发达国家和地区在机器人技术研发和应用方面处于领先地位，拥有众多知名机器人企业和品牌。
ABDC人工智能技术的融合应用随着人工智能技术的不断发展，未来机器人将更加智能化，具备自主学习和决策能力。
多模态感知与交互技术的提升未来机器人将具备更加敏锐的感知能力和更加自然的交互方式，如语音识别、手势识别等。
柔性制造与协作能力的提升未来机器人将更加注重柔性制造和协作能力的提升，以适应不断变化的生产需求和市场环境。
机器人伦理与安全问题的关注随着机器人的广泛应用，机器人伦理和安全问题将越来越受到关注，需要制定相应的法律法规和标准规范。
未来机器人技术展望ABB机器人产品介绍紧凑、轻巧、高速，适用于物料搬运、装配等应用。
负载能力大、工作范围广，适用于焊接、切割等应用。
高精度、高速度，适用于喷涂、检测等应用。
大型重载机器人，适用于汽车制造、重工业等应用。
IRB 1200系列IRB 1400系列IRB 1600系列IRB 2600系列ABB机器人系列及特点汽车制造焊接、装配、喷涂、检测等。
工业机器人应用领域0102 03YuMi协作机器人双臂设计，灵活度高，适用于小件装配、检测等应用。
Sawyer协作机器人单臂设计，负载能力大，适用于物料搬运、机器维护等应用。
协作机器人的特点安全、易用、灵活，可与人协同工作。
培训指导手册2018目录一二三四五六七八九第一部分一、机器人组成机器人本体•机器人本体（或称操作机）是工业机器人的机械主体，是用来完成各种作业的执行机构。
它主要由机械臂、驱动装置、传动单元及内部传感器等部分组成，如下图所示。
由于机器人需要实现快速而频繁的启停、精确地到位和运动，因此必须采用位置传感器、速度传感器等检测元件实现位置、速度和加速度闭环控制。
右图为6轴自由度关节型工业机器人操作机的基本构造。
一、机器人组成•工业机器人是一种模拟人手臂、手腕和手功能的机电一体化装置，可对物体运动的位置、速度和加速度进行精确控制，从而完成某一工业生产的作业要求。
如下图所示，当前工业中应用最多的第一代工业机器人主要由以下几个部分组成：机器人本体（操作机）、控制器和示教器。
对于第二代及第三代工业机器人还包括感知系统和分析、决策系统，它们分别由传感器及软件实现。
一、机器人组成机器人本体•关节型工业机器人的机械臂是由关节连在一起的许多机械连杆的集合体。
它本质上是一个拟人手臂的空间开链式机构，一端固定在基座上，另一端可自由运动。
关节通常是移动关节和旋转关节。
移动关节允许连杆作直线移动，旋转关节仅允许连杆之间发生旋转运动。
由关节——连杆结构所构成的机械臂大体可分为基座、腰部、臂部（大臂和小臂）和手腕等 4 部分，由 4 个独立旋转“关节”（腰关节、肩关节、肘关节和腕关节）串联而成。
一、机器人组成机器人本体• 1. 基座：工业机器人的基座是机器人的基础部分，起支撑作用，整个执行机构和驱动系统都安装在基座上。
有时为了能使机器人完成较远距离的操作，可以增加行走机构，行走机构多为滚轮式或履带式，行走方式分为有轨与无轨两种。
近几年发展起来的步行机器人的行走机构多为连杆机构。
• 2. 腰部：腰部是机器人手臂•的支撑部分。
根据执行机构坐标系的不同，腰部可以在基座上转动，也可以和基座制成一体。
有时腰部也可以通过导杆或导槽在基座上移动，从而增大工作空间。
系统安全机器人系统复杂而且危险性大，以下的安全守则必须遵守。
万一发生火灾，请使用二氧化炭灭火器。
急停开关（E-Stop）不允许被短接。
机器人处于自动模式时，不允许进入其运动所及的区域。
在任何情况下，不要使用原始盘，用复制盘。
搬运时，机器停止，机器人不应置物，应空机。
意外或不正常情况下，均可使用E-Stop键，停止运行。
在编程，测试及维修时必须注意既使在低速时，机器人仍然是非常有力的，其动量很大,必须将机器人置于手动模式。
气路系统中的压力可达，任何相关检修都要断气源。
在不用移动机器人及运行程序时，须及时释放使能器(Enable Device)。
调试人员进入机器人工作区时，须随身携带示教器，以防他人无意误操作。
在得到停电通知时，要预先关断机器人的主电源及气源。
突然停电后，要赶在来电之前预先关闭机器人的主电源开关，并及时取下夹具上的工件。
维修人员必须保管好机器人钥匙，严禁非授权人员在手动模式下进入机器人软件系统，随意翻阅或修改程序及参数。
第一章综述一、S4C系统介绍：全开放式对操作者友善最先进系统最多可接六个外围设备常规型号：IRB 1400，IRB 2400，IRB 4400，IRB 6400IRB 指 ABB 机器人，第一位数(1,2,4,6)指机器人大小第二位数( 4 )指机器人属于S4或S4C系统。
无论何型号，机器人控制部分基本相同。
IRB 1400：承载较小，最大承载为5kg，常用于焊接。
IRB 2400：承载较小，最大承载为 7kg ，常用于焊接。
IRB 4400：承载较大，最大承载为60kg 常用于搬运或大范围焊接。
IRB 6400：承载较大，最大承载为200kg，常用于搬运或大范围焊接。
二、机器人组成：机器人由两部分组成：Controller: 控制器。
Manipulator: 机械手。
操作人员通过示教器和操作盘操作机器人。
左边是示教器（Teach Pendant）。
右边是操作盘(Operator’s Panel)。
1、机械手(Manipulator)由六个转轴组成空间六杆开链机构，理论上可达空间任何一点。
六个转轴均有AC伺服电机驱动，运动精度(综合)达正负至正负。
每个电机后均有编码器。
有一个手动松闸按钮，用于维修时使用。
机器人必须带有24VDC。
(机器人配置)带有串口测量板，测量板带有六节的锂电池，起保存数据作用。
六根轴的名称及运动方式：Axis1: 一轴。
Axis2: 二轴。
Axis3: 三轴。
Axis4: 四轴。
Axis5: 五轴。
Axis6: 六轴。
2、控制系统：(Controller)Mains Switch: 主电源开关。
Teach Pendant: 示教器。
Operator’s Panel:操作盘。
Disk drive: 磁盘驱动器。
S4 系统机器人控制箱有两种型式：1700915530mm1300915530mmS4C 系统机器人控制箱有两种型式： 1300915530mm950800540mm3、外围：操作面板示教板软盘驱动器计时器打印插口电源开关动力电缆信号电缆操作盘功能介绍MOTORS ON:马达上电。
Operating mode selector:操作模式选择器。
AUTOMATIC:自动模式。
用于正式生产，编辑程序功能被定。
MANUAL REDUCED SPEED:手动减速模式。
用于机器人编程测试。
MANUALFULLSPEED:手动全速模式。
只允许训练过的人员在测试程序时使用。
一般情况下，不要使用这种模式。
Duty time counter:机械手马达上电，刹车释放的总时间。
三、软件系统(RoborWare)：RoborWare 是 ABB 提供的机器人系列应用软件的总称RoborWare目前包括 BaseWare. BaseWare ,DeskWare,FactoryWare 五个系列，每个机器人均配有一张IRB或Key盘，若干张系统盘和参数盘，根据每台机器人工作性质另外有应用软件选项盘。
除IRB盘或Key盘为每台机器人特有其他盘片通用。
四、手册：User Guide 用户手册介绍如何操作Product Manul 产品手册介绍如何维修RAPID Refurence 编程手册介绍如何编程Instatlation Manul安装手册介绍如何安装第二章示教器功能介绍Emergency stop button(E-Stop): 急停开关。
Enabling device: 使能器。
Joystick: 操纵杆。
Display: 显示屏。
窗口键Jogging操纵窗口：手动状态下，用来操纵机器人。
显示屏上显示机器人相对位置及坐标系。
Program编程窗口：手动状态下，用来编程与测试。
所有编程工作都在编程窗口中完成。
Input/Outputs输入/输出窗口：显示输入输出信号表。
显示输入输出信号数值。
可手动给输出信号赋值。
Misc.其他窗口：包括系统参数、服务、生产以及文件管理窗口。
导航键List: 将光标在窗口的几个部分间切换。
（通常由双实线分开）Previous/Next Page: 翻页。
Up and Down arrows: 上下移动光标。
Left and Right arrows: 左右移动光标。
运动控制键Motion Unit:选择操纵机器人或其它机械单元(外轴)。
手动状态下，操纵机器人本体与机器人所控制的其他机械装置（外轴）之间的切换。
Motion Type:选择操纵机器人的方式是沿TCP旋转还是线性移动TCP。
手动状态下，直线运动与姿态运动切换。
直线运动指机器人TCP沿坐标系X、Y、Z轴作直线运动。
姿态运动指机器人TCP在坐标系空间位置不变，机器人六根转轴联动改变姿态。
Motion Type:单轴操纵选择，操纵杆只能控制三个方向需切换。
第一组：1、2、3轴第二组：4、5、6轴Incremental:减速操纵ON/OFF其它键Stop: 停止键，停止程序的运行。
Contrast: 调节显示器对比度。
Menu Keys: 菜单键，显示下拉式菜单（热键）。
共有五个菜单键。
显示包含各种命令的菜单。
Function keys: 功能键，直接选择功能（热键）。
共有五个功能键。
直接选择各种命令。
Delete: 删除键。
删除显示屏所选数据。
机器人上，所要删除任何数据、文件、目录等，都用此键。
Enter: 回车键，进入光标所示数据。
自定义键P1-P5：这五个键的功能可由程序员自定义。
第三章手动操纵机器人一、操作安全控制链安全链是由机器人计算机控制电机上电的双回路。
在电机上电前，每一条回路的所有开关都必须闭合。
安全链中任何一个继电器断开，系统都将断开电机供电并吸合电机抱闸。
控制面板上的指示灯和示教器的I/O窗口均可显示上电状态。
绝对禁止对安全链进行任何形式的短接、定义或修改。
S4 系统安全链二、开机1.旋转主电源开关由0-1, 即接通380V入力。
2.随后机器人自动进行自诊断,如果没有发现硬/软件故障,就会显示下面的开机画面。
但是自诊断不一定能查出有问题的硬件,而有时开机时发生的故障信息却是由于应用程序中有错误所造成的。
二、手动操纵机器人使动装置：自动模式下不要按使动装置。
手动模式下，使动装置有三个位置。
起始为“0”，机器人马达不上电。
中间为“1”，机器人马达上电。
最终为“0”，机器人马达不上电。
1.将操作模式选择器置于手动减速模式。
2.切换至操纵窗口。
3.检查运动控制键中的Motion unit, Motion type 的设置。
Unit: 运动单元，机器人或外轴。
最多可控制六个外轴。
IRB定义为机器人，外围设备自我定义。
Motion：运动类型。
Linear：直线运动。
机器人工具姿态不变，机器人沿坐标轴直线移动。
选择不同坐标系，移动方向将改变。
Reorient：方位运动。
机器人工具中心点（TCP）不变，机器人沿坐标轴转动。
Axes(Group1,2)：单轴运动。
Coord：选择坐标系。
World大地坐标系。
Base基础坐标系。
Tool工具坐标系。
Wobj工件坐标系。
Tool：工具选择。
自我定义。
Wobj：工件坐标系选择。
自我定义。
Joystick lock：操纵杆方向锁定。
Incremental：速度选择。
No(Nomal正常)Small(慢)Medium(中等)Large(快)User(用户自定义)4.选择所需的座标系（Coord）。
右面是Joystick direction(操纵杆)摇动的方向与 World 座标系的对应关系。
机器人可以建立的座标系有“World座标系”,“Base座标系”,“Tool座标系” ，“Wobj工件坐标系”，“Wirst腕坐标系”等。
其相互关系如下：Wobj coordinatesWorld座标系：Base座标系：Tool座标系：选择机器人所安装的工（夹）具（Tool）。
如果要以TCP(Tool Control Point)为中心旋转，其操纵方向为。
如果要进行单轴操纵，其操纵方向为第四章自动生产操纵一、开机上电，将操作模式选择器置于减速手动模式。
二、调入程序RAPID语言所编写的简单程序都是由三个最基本的部分组成。
Program：程序。
Main routine：主程序，主程序必不可少并总是程序执行的起点。
Subroutine: 子程序。
Program data: 程序中所使用的数据。
以下利用系统磁盘“Controllerparmenters”中,\Demo目录下的练习程序“”,说明如何调入程序。
1.切换至编程窗口。
如果内存中没有程序，就会显示以下窗口。
2.将磁盘插入磁盘驱动器。
3.按下File菜单键并选择选项。
4.系统将显示以下窗口，可以通过Unit功能键在磁盘驱动器和RAM驱动器中切换以找到所需程序。
5.经普通的目录操作找到并选择好程序后按OK功能键，即调入程序，调入时机器人操作系统同时进行程序的语法检查和编译，对有错误的程序会给出相应的信息。
根据系统版本的不同，下面的窗口可能会跳过。
6.再按回车键即会显示程序内容。
三、启动程序1.如果当前是在其它窗口的，请用窗口键切换到编程窗口。
2.按Test功能键，进入编程测试窗口。
3.PP（程序运行指针）至关重要，它指示出一旦启动程序，程序将从哪里起执行。
Start：连续执行程序。
FWD：单步正向执行程序。
BWD：单步逆向执行程序。
Instr->：切换到编程编写窗口。
4.利用导航键中的List键切换到窗口的上半部，更改程序测试时的机器人运动速度（以百分比表示）。
5.按下使能器不放，再按下Start或FWD功能键即可运行程序。
四、停止程序按下停止键即停止程序的运行，注意：正常情况下应该用这种方法停止程序的运行，不要靠释放使能器强行终止运行。
