电工电子类专业知识试题

湖南省对口升学电子电工类专业综合知识模拟试题（时量: 150分钟满分: 390分）姓名: ________________一、单选题（每个小题6分, 共120分）1、电路如图1所示, a、b之间的等效电阻为-----------------（）A.2 B、4 C、6 D、8图1 图32.在下列所示电路中, 电源电压是12V, 四只瓦数相同的白炽灯工作电压都是6V, 要使白炽灯正常工作, 接法正确的是-----------------（）A. B. C. D.3、电路如图3中, a, b之间的开路电压Uab为----------------（）A.-10VB.-20VC.10VD.20V4、根据图4所示电路, 选择正确的表达式。

将它的编号填写在括号内（）A. B、C. D.5、电路如图5所示, 电源电动势E=12V, r=1Ω, 电阻R1=3Ω, R2=2Ω, R3=5Ω, 电容C1=4μF, C2=1μF, 则C1、C2所带电量之比为---（）A.3:2 B、 5:3 C、 5:4 D、 8:5图4 图56.下列表达RLC串联电路中电压、电流关系的各式正确的是--------（）A. U=UR+UL+UC B、 U=UR+UL+UCC.I = U /[R+ j(XL–XC)]D. I = U /Z7、有一“三相四线制”电源线电压为380V, 一组不对称负载额定电压为220V可接在其上使用的连接方法是是---------------------------------（）A.三角形连接B、星形连接无中线C.星形连接有中线D.B.C都可以8、图8所示正弦交流电路中, R = XL = 10 (, 欲使电路的功率因数 ( = 0.707, 则XC为------------------------------------- ( )A. 20 ( B、10 C、 5 ( D、12(图8 图99、如图9所示对称三相电路中, 线电流IA为-----------------------（）A. B、C、D、10、变压器的工作原理基于两耦合的线圈--------------------------( )A.发生互感B.发生自感C. 发生短路D. 发生断路11.某电阻体上色环的颜色依次红、黄、棕、金, 则该电阻的的标称阻值和允许偏差分别为-------------------------------------------------（）A.241Ω, ±5% B、240Ω, ±5%C.241Ω, ±10% D、240Ω, ±10%12、电路如图12所示, 为了使集电极电流IC有明显的增加, 应该-------（）A.增大RC B、减小RC C、增大RB D、减小RB图12 图1313.电路如图13所示, 若R1.R2.R3及Ui一定, 当运算放大器的负载电阻RL 适当增加时, 负载电流IL将------------------------------------（）A.增加B.减小C.不变D.与R有关14、如图14所示电路, 以下说法正确的是------------------------（）A.该电路不满足相位平衡条件所以不能起振B.该电路不满足振幅平衡条件所以不能起振C.能起振, 且是变压器耦合式的正弦波振荡器D、能起振, 并且是电感三点式的正弦波振荡器图14 图1615.某同学设计了一共射极放大电路, 在输入端用信号发生器输入一正弦信号, 在输出端用示波器进行波形测量, 结果发现在示波器上显示的是方波。

⾼等学校对⼝招⽣考试电⼯电⼦类试卷⼀普通⾼等学校对⼝招⽣考试电⼦电⼯类专业综合知识模拟试题（⼀）（时量：150分钟满分：300分）⼀、填空题（将正确答案填在题内横线上，每空3分，共60分）1. 甲⼄两种导体由同种材料做成，长度之⽐为4：5，直径之⽐为2：1，则将它们并联后接⼊电路，甲⼄两导体消耗的功率之⽐为。

2、图⼀所⽰电路中，等效电阻R AB = Ω。

图⼀图⼆3、将额定值为“200V 、60µF ”和“250V 、30µF ”两电容器串联，则串联后的等效电容额定值为。

4、某电源接上40V/40W 的灯泡40盏（并联）灯泡两端电压为30V ，接上80盏时，灯泡两端电压为20V ，要使电灯能正常⼯作最合适应接盏这样的灯泡。

5、若将如图⼆所⽰的点划线框内的含源⽹络变换为⼀个等效的电压源，则电压源的电动势为 V 。

6、如图三所⽰电路中，I S =10mA ，R 1=3K Ω，R 2=3K Ω，R 3=6K Ω，C=2µF ，在开关S 闭合前电路已处于稳态，t=0时开关S 闭合，i (0+)= A ，i (∞)= A 。

7、如图四所⽰变压器电路中，当开关S 断开时其输⼊电阻R 1= Ω；当开关S 闭合后其输⼊电阻R 1= Ω。

8、如图五所⽰电路，三个电源分别为E=3V ，tV u ω=sin 221，V t u )180sin(22?+ω=，密封线内不要答题同时给⼀个10Ω的电阻供电，则该电阻所消耗的功率为 W 。

图五图六9、对于JK 触发器，当J=K=1时，Q n+1=_______。

在如图六所⽰的电路中，设触发器的初态为0，则经过100个脉冲后触发器的状态是 ____ ____。

10、测量⼩功率⼆极管和三极管应选⽤万⽤表________________档。

11、如图七所⽰为具有放⼤作⽤的半波整流电路，V 1、V 2为理想⼆极管。

当 v i ≥0时，v o 的表达式为，当v i ＜0时，v o = 。

湖南省2021年普通高等学校对口招生考试电子电工类专业综合知识模拟试题〔六〕本试题卷共五大题，共12页。

时量l50分钟，总分值390分。

一、选择题(在此题的每一小题的备选答案中，只有一个答案是正确的，本大题共20小题，每题6分，共120分)1．任何一个有源二端线性网络的戴维南等效电路是( ) A．一个理想电流源和一个电阻的并联电路B．一个理想电流源和一个理想电压源的并联电路C．一个理想电压源和一个理想电流源的串联电路D．一个理想电压源和一个电阻的串联电路2．如图1所示电路中，所有输出功率的元件( ) A．仅有恒压源B．仅有恒流源 C．有恒压源和恒流源D．不能确定图1 图23．某电路元件中，按关联方向电流i=102sin(314t-900)A，两端电压u =2202sin314tV,那么此元件的无功功率Q为( ) A．-4400W B．-2200var C．2200var D．4400W4．纯电感元件的正弦交流电路如图2所示，电源的角频率为ω，其.U与.I的正确关系是( )A．..U j I Lω=-B．..U j I Lω=C．..1U j ILω=-D．..1U j ILω=5．如图3所示电路中，u=U m sin(ωt+1800)，i=I m sinωt那么此电路元件是( )A．电容元件B．电阻元件C．电感元件D．电阻与电感串联元件图3 图46.如图4所示电路中，u 为正弦交流电压，其角频率为ω，那么此电路中的阻抗|Z|为( )A ．22121()()R R L Cωω++-．B ．22121()()R R L Cωω+++ C. (R 1+R 2)+ωL-1CωD. R 1+R 2+ωL +1Cω 7．在负载为三角形联接的对称三相电路中，各线电流与相电流的关系是 ( ) A ．大小、相位都相等B ．大小相等、线电流超前相应的相电流900C ．线电流大小为相电流大小的3倍、线电流超前相应的相电流300D ．线电流大小为相电流大小的3倍、线电流滞后相应的相电流3008．制造普通变压器铁芯的磁性材料是 ( ) A ．碳钢 B ．硅钢片 C ．铝镍钴合金 D ．硬磁铁氧体9．通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为 ( ) A ．0.5A 或2A B ．1A 或5A C ．2A 或10A D ．3A 或15A10．如图5所示一台变压器的原绕组由两个承受110V 电压的线圈绕成，假设接到220V 电源上，那么两线圈的连接方式是 ( )A ．1、3连接；2、4接电源B ．1、2连接；3、4接电源C ．2、3连接；1、4接电源 ．D ．2、4连接；1、3接电源图511．三极管β值是反映 能力的参数(三极管可改为电流控制电流源)。

2024年普通高等学校对口招生考试电子电工专业综合知识试题本试题卷共五大题，共14页。

时量150分钟，满分390分。

一、选择题（在本题的每一小题的备选答案中，只有一个答案是正确的，本大题共20小题，每小题6分，共120分）1.电阻如图1所示，该电阻标称值为A.0.47ΩB.4.7ΩC.47ΩD.470Ω2.电路如图2所示，已知U ab =0，则I为A.-0.8AB.0.4AC.0.6AD.0.8A3.电路如图3所示，已知电压表V1、V2的读数均为20V，则电压表V的读数为A．14.14V B．10VC．28.28V D．40V4.正弦交流电i= 20sin(628t+ 120o)A，正弦交流电流的频率和初相角为A.50Hz、-120oB.50Hz、120oC.100Hz、-120oD.100Hz、120o5.法拉第电磁感应定律表述为闭合电路中感应电动势的大小与穿过这一闭合电路的A.磁通量变化率成正比B.磁通量变化量成正比C.磁通量成正比D.磁感应强度成正比6.有源二端网络如图4所示，端电压U和端电流I关系如表1所示。

在二端网络两端接入100Ω电阻，该电阻获得功率为A．1W B．10W C．25W D．50W7.为防止在检修中人体及其所携带的工具触及或接近带电体，必须保证足够的检修间距。

在10kV电压等级无遮拦作业时，人体及其所携带的工具与带电体之间的最小间距为A. 0.1mB. 0.7mC. 1.0mD. 1.5m8.在电路板上焊接电子元件时，作业者需要佩戴接地的静电手环，原因是人体很可能产生了A.很高的静电电压B.大量的电荷C．大的静电电流 D.大的放电功率9.电容C1= 20μF，电容C2 =10μF，额定工作电压均为250V。

若将这两个电容器串联起来，接入300V直流电源中，如图5所示，U1为A.100VB.150VC.200VD.300V10.在如图6所示电路中，已知R1=10Ω，R2=20Ω，R3=30Ω，U s=40V，I s=3A，则电压U为A.6VB.12VC.-6VD.-12V11.对功率放大电路描述正确的是A. OCL电路和OTL电路均为甲乙类功放电路B. OCL电路比OTL电路功率大C. OTL电路为单电源电路，输出无电容D.采用集成OCL电路或集成OTL电路设计功放时，都要考虑散热问题12.电路如图7所示，图中二极管为理想器件，V i =3sinωtV，R=R L，V o上平均值为A.1.9VB. 0.95VC. -1.9VD. -0.95V13.对多级放大电路性能描述不正确的是A.多级放大电路的电压增益等于各级电路的电压增益分贝值之积B.多级放大电路的输入电阻为笫一级放大电路的输入电阻C.多级放大电路的输出电阻为最后一级放大电路的输出电阻D.多级放大电路的频带带宽比任何一级放大电路的频带带宽都窄14.处于伏安特性线性区的二极管，当端电压增加10%，其正向电流增加A.约10%B.大于10%C.小于10%D. 0%15.串联型直流稳压电源电路中的放大环节，其放大的对象是A.取样电压B.基准电压C.整流电压D.基准电压与取样电压的差16.图8是一个组合逻辑电路，使输出L=1的最小项组合个数有A．4 B．5 C．6 D．717．已知一个T触发器的接线如图9所示，该电路的功能是A．翻转B．保持 C.置1 D．置018.2片74LS138D构成4位(D，C，B，A) -16 (0-15)位译码器，如图10所示，控制信号接线正确的描述是A.D接到U1的S A，同时接到U2的S A，余下控制引脚接对应正确电平B.D接到U1的S B，同时接到U2的S B，余下控制引脚接对应正确电平C.D接到U1的S A，同时接到U2的S B，余下控制引脚接对应正确电平D.D接到U1的S B，同时接到U2的S A，余下控制引脚接对应正确电平19.集成电路ADC0809是A.并行A/D转换器B.双积分型A/D转换器C.逐次逼近型A/D转换器D.计数型A/D转换器20.电路如图11所示，下列选项中描述正确的是A.X为0时，Y和Z构成异或；X为1时，Y和Z构成异或B.X为0时，Y和Z构成异或；X为1时，Y和Z构成同或C.X为0时，Y和Z构成同或：X为1时，Y和Z构成异或D.X为0时，Y和Z构成同或；X为1时，Y和Z构成同或二、填空题（本大题共10小题，每小题6分，共60分）22.用一个内阻为100Ω，满偏电流为4mA的电流表，改装成量程为24V的电压表，需要串联一个____Ω的分压电阻。

４Ｄ.２湖南省对口招生联考电子电工类专业综合知识试题本试题卷共五大题，共１２ 页。

时量１５０ 分钟，满分３９０ 分。

一、 选择题（ 在本题的每一小题的备选答案中，只有一个答案是正确的，本大题共 ２０ 小题，每小题６ 分，共１２０ 分）１. 在电源内部，电动势的正方向是 Ａ. 从电源负极指向正极 Ｂ. 从电源正极指向负极 Ｃ. 没有方向Ｄ. 无法确定２. 两个电池的电动势均为 Ｅ、内阻为 ｒ，同向并联，接入负载 Ｒ，则 Ｒ 的电压为 ＥＲ Ｒ＋ｒ２ＥＲ Ｒ＋ｒ２ＥＲ Ｒ＋２ｒ２ＥＲ ２Ｒ＋ｒ３. 已知如图１ 所示电路中的 ＵＳ ＝ ４ Ｖ， ＩＳ ＝ ２ Ａ， 则电阻 Ｒ１ 和 Ｒ２ 消耗的功率由供给。

Ａ. 电压源Ｂ. 电流源 Ｃ. 电压源和电流源 Ｄ. 无法确定图 １４. 将一感性负载接到频率 ｆ ＝ ５０ Ｈｚ 的交流电源上，功率因数为 ０．５，若将电源频率变为 １００ Ｈｚ，则功率因数为 Ａ. １Ｂ.１ ２ １ １３５. 已知某三相四线制电路的线电压 Ｕ·ＡＢ ＝ ３８０ ∠１３° Ｖ， Ｕ·ＢＣ ＝ ３８０ ∠ － １０７° Ｖ， Ｕ·ＣＡ ＝ ３８０∠１３３° Ｖ，当 ｔ ＝ １２ ｓ 时，三个相电压之和为 Ａ. ３８０ ＶＢ. ０Ｃ. ３８０ ２ ＶＤ. ２２０ ＶＡ.Ｂ.Ｃ.Ｄ.Ｃ.Ｄ. １０. １ ２ ６. 如图２ 所示电路中， 电灯 Ｌ１ 、Ｌ２ 都标有“ ２２０ Ｖ，１００ Ｗ” 的字样； 电灯 Ｌ３ 、Ｌ４ 都标有 “２２０ Ｖ，１５０ Ｗ” 的字样。

若将 Ａ、Ｂ 两端接入电源，则最暗的灯是 Ａ. Ｌ１Ｂ. Ｌ２Ｃ. Ｌ３Ｌ４图 ２图 ３７. 两条导线相互垂直，但相隔一段小距离，其中一条导线 ＡＢ 是固定的，另一条导线 ＣＤ 可以自由活动，如图３ 所示，若按图示方向给两条导线通入电流，则导线 ＣＤ 将 Ａ. A.顺时针方向转动，同时靠近导线 ＡB Ｂ. 逆时针方向转动，同时靠近导线 ＡＢ Ｃ. 顺时针方向转动，同时离开导线 ＡＢ Ｄ. 逆时针方向转动，同时离开导线 ＡＢ ８.已知三相对称电源中Ｕ相电· ＝ ２２０ ∠０° Ｖ， 电源绕组为星形联结， 则线电压·ＶＷ 为 Ａ. ２２０∠－１２０° ＶＢ. ２２０∠－９０° Ｖ Ｃ. ３８０∠－１２０° Ｖ ９. 如图４ 所示的电路中，Ｃ１ ＝ Ｃ２ ＝ １ μＦ，Ｃ１ Ｄ. ３８０∠－９０° Ｖ 已充电，两极板之间的 电压为１００ Ｖ，当开关 Ｓ 闭合时，电容器两端的电压变为 Ａ. 各为１００ Ｖ Ｂ. 各为５０ Ｖ Ｃ. 各为０Ｄ. Ｃ 上为０，Ｃ 上为１００ Ｖ 在对称三相负载中，功率因数角是 Ａ. 线电压与线电流的相位差角 Ｂ. 相电压与相电流的相位差角 Ｃ. 线电压与相电流的相位差角Ｄ. 相电压与线电流的相位差角 １１. 在如图５ 所示电路中，已知 Ｒ１ ＝ Ｒ２ ＝ ２０ ｋΩ，Ｒ３ ＝ １０ ｋΩ，Ｒ４ ＝ Ｒ６ ＝ ２０ ｋΩ，Ｒ５ ＝ ８０ ｋΩ， ＲＬ ＝ １０ ｋΩ，ＶＩ ＝ １０ Ｖ，则该电路的负载 ＲＬ 获得的电压 ＶＬ 为 Ａ. ２ Ｖ Ｂ. ４ Ｖ Ｃ. ８ Ｖ Ｄ. １０ Ｖ图 ５图 ４１２. 寄存器中，与触发器相配合的控制电路通常由构成。

山东省2016年普通高校招生（春季）考试电工电子类专业知识试题本试卷分卷一（选择题）和卷二（非选择题）两部分，满分200分，考试时间120分。

考试结束后，请将本试卷和答题卡一并交回。

卷一（选择题，共100分）一、选择题（本题共50个小题，每小题2分，共100分。

在每小题列出的四个选项中，只有一项符合题目要求，请将符合题目要求的选项字母代号选出，填涂到答题卡上。

）1.两个阻值为60KΩ的电阻并联后，与20KΩ的电阻串联，接到15V的稳恒电源上，则20KΩ电阻两端的电压为（）A、6VB、4VC、3VD、9V2.通常用于剪切电子元件引线的工具（）A、钢丝钳B、电工刀C、斜口钳D、剥线钳3.用万用表的电阻档检测电容器质量，两表笔分别与电容器两个引脚相接，若指针不偏转，则下列情况一定可以排除的是（）A电容器断路B．电容器短路C．电容过小D万用表电阻挡位过小4电源的电动势为1.5 V，内阻为0.5Ω．若外接负载电阻为37Ω．电路电流和电源端电压为( )A.40 mA ,l. 48V B 40 mA, 0. 02 V C 4mA l.5 V D 4 mA,0 V5．某四色环电阻，两端加3V电压时通过的电流为0.01 A，则其前三条色环的颜色顺序为( ) A．橙黑黑B棕黑黑c．橙黑棕D棕黑棕6．下列物理量与单位对应错误的是（）A.磁导率H/m B．磁通量Wb C.磁感应强度T D.磁场强度H7．双踪示波器不能实现的功能是（）A．测量电信号的周期 B.测量电信号的峰峰值C.比较两个电信号的波形D.测量电路的输入阻抗8.在线电压是380 V的三相四线制供电线路中，任意相线与中性线的电压为（）A线电压，有效值为380 V B相电压，有效值为220 VC．线电压，最大值为380 V D相电压，有效值为380 V9三相对称负载在线电压是380 V的三相电源上作三角形联结，则（）A．每相负载两端电压为220 V B.相电流为线电流的√3倍C．每相有功功率相同 D.总的有功功率为单相功功率的√3倍10．电路的电压u=220√2sin（314t+30°）V，电流i=5√2 sin(314t+60°)A，该电路为（）A．感性电路B容性电路C．谐振电路 D.阻性电路1l.下列说法错误的是（）A．照明开关应与灯具串联在电路中B．跷板暗装开关一般离地1.3mC．悬吊过重的灯具应固定在预埋的螺栓或吊钩上D．开关应串联安装在零线侧12．关于三相交流电源中性线，说法正确的是（）A．“D．d”联结的变压器没有中性线B．中性线是从变压嚣联结组别为“Y，d”的原绕组侧引出的C．中性线上必须装设熔断器D．具有中性线“Y．y”联结的变压器只适用于三相对称负载1 3．构成半导体二极管的PN结的数目是（）A．4 B．3 C.2 D.114．PN结具有单向导电性，即电流只能是（）A.从发射区流向集电区B.从P区流向N区C.从N区流向P区D.从集电区流向发射区15.用指针式万用表检测普通二极管的极性，操作正确的是（）A．选用R×10挡 B.选用R×10K挡 C. 选用R×100挡 D. 选用R×1挡16．二极管单相桥式整流电容滤波电路中，已知电源变压器二次侧电源为U2，负载两端输出电压的平均值U L估算公式为（）A．U L≈l. 2U2B．U L≈U2 C．U L≈0.9U2 D．U L≈0.45U217．关于并联型稳压电路，说法正确的是（）A．应使稳压管工作作在反向击穿状态B．稳压电路的输入电压可直接采用交流电C．稳压管可直接用普通二极管代替D．稳压管要同负载串联18.关于电烙铁焊接技术，说法错误的是（）A．可采用松香作为助焊剂B．每个焊点焊锡越多越好C．烙铁头氧化会影响焊接质量D．每次焊接时间不易过长19．关于TTL门电路，说法正确的是（）A．电源的正负极性可互换B．与非门多余输入端可直接接地C．输出端不允许直接接地D．或门多余输人端可直接接高电平20．三极管的电流放大作用是指（）A．集电极电流很大B．发射极电流很大C．基极电流很小D．基极电流微小变化引起集电极电流较大变化21．三端集成稳压器7912的输出电压是（）A. -12V B．12 V C．2V D．9V22．按反馈信号在输出端的取样方式，反馈可以分为（）A．正反馈和负反馈B．电压反馈和电流反馈C．串联反馈和并联反馈D．交流反馈和直流反馈1 / 923．能够实现“有0出1，全1出0”逻辑功能的逻辑门是（）A．与门B．或门C．与非门D．异或门24．如图1-1所示理想集成运算放大器电路的输出电压是（）A．1. 5 V B．2V C．5 V D．-1V图1-1 图1-225.如图1-2所示梯形图中定时器设定的时间是（）A．15S B．30S C．500S C．60S26．关于Altium Designer 10,说法错误的是（）A．能绘制电子电路原理图B．能进行单面板PCB的设计C．具有PCB的自动布线功能D．不具备双面板PCB设计功能27．关于数字信号说法正确的是（）A．0和1表示数量的大小B．取值是连续变化的C．在传输过程中抗干扰能力差D．高电平可用0表示，低电平可用1表示28．十进制数25转换成二进制数是（）A．(10101)2 B．(10001)2 C．(1100l)2D．(10011)229．关于降压变压器说法正确的是（）A．I1>I2 B．K>l C．U1<U2D．N l<N230．变压器的负载减小时（）A．铜耗减小B．铜耗增大C．铜耗不变D．铜耗、铁耗都减小31．单相变压器的变流比为1：5，其原绕组接1.5 V的电池，副绕组的输出电压为（）A．1.5V B ．7.5V C ．0.3 V D ．0V32．通常当变压器的输入电压增大时，其主磁通将（）A．增大B．不变C．减小D．先增大后减小33．能使变压器输入功率减小的方法是（）A．只减小负载电阻B．只减小原边匝数C．只增大负载电阻D．只增加副边匝数34．某三相电动机的额定电流为12 A．现用按钮、接触器控制，其主电路的熔断器应选（）A．RLl-60/15 B ．RL1-60/30 C ．RL1-60/40 D．RLl-60/6035．关于低频功率放大器，说法错误的是（）A．输出功率要大B．效率要高C．非线性失真要小D．工作在小信号状态36．决定电流互感器一次电流大小的因素是（）A．二次侧所接电流表的量程B．互感器的变流比C．被测电路的电流大小D．二次侧是否接电流表37．三相异步电动机的磁路不包括（）A．机座B．定子铁芯C．转子铁芯D．气隙38．下列能够作为伺服电动机使用的是（）A．步进电动机B．罩极式电动机C．三相异步电动机D．同步电动机39．具有过载保护的接触器联锁控制线路中，能起到短路保护作用的电器是（）A.．热继电器B．接触器C．熔断器D．刀开关40．不属于PLC功能图组成部分的是（）A．步B．转移条件C．有向线段D．状态图41．适甩于满载起动的木工机械的单相异步电动机是（）A．单相电阻式异步电动机B．单相电容起动式异步电动机C．单相电容起动与运动式异步电动机D．单相电容运行式异步电动机42．热继电器的辅助触点应（）A．串联在控制电路中B．并联在主电路中C．并联在控制电路中D．串联在主电路中43．FX2N系列PLC中．M8013时钟发生器的脉冲周期是‘A．10 ms R．100 ms C．1 s D．l min44．PLC中的继电器，能驱动外部负载的是（）A．输入继电器B．辅助继电器C．输出继电器D．计数器45．在FX2N系列PLC控制程序中，用于表示计数器十进制常数的是（）A．K B．F C ．E D．H46．下列FX2N系列指令语句正确的是A．ANB Xl B．MPS C．SET T0 .D．LD X1847．下列参数用于设定变频器点动模式下点动顿率的是A ．Pr. 79 B．Pr. 4 C．Pr．15 D．Pr. 2448．变颇器中Pr. 79 设定值1对应的操作模式是（）A．PU B．外部C．PU/外部组合D．外部/PU组合49．FX2N系列中将计数器、定时器和数据寄存器内容清零的指令是（）A ．SET B．PLS C．PLF D．RST50．在FX2N系列PLC编程中，一个电路块的块首可以用的指令是（）A．LDI B ．ANB C．ORB D．AND卷二（非选择题，100分）二、简答作图题（本大题7个小题，每小题5分，共35分）1.如图2-1所示为某住户配电线路，该住户有一台功率为1KW的空调器，每天耗电8KW*h；一台功率为100W的电视机，每天耗电0.3KW*h；一把功率为1.3KW的电热水壶，每天使用30分钟；白炽灯功率为30W/盏，共5盏，每盏每天使用4小时；其他电器每天用5度电。

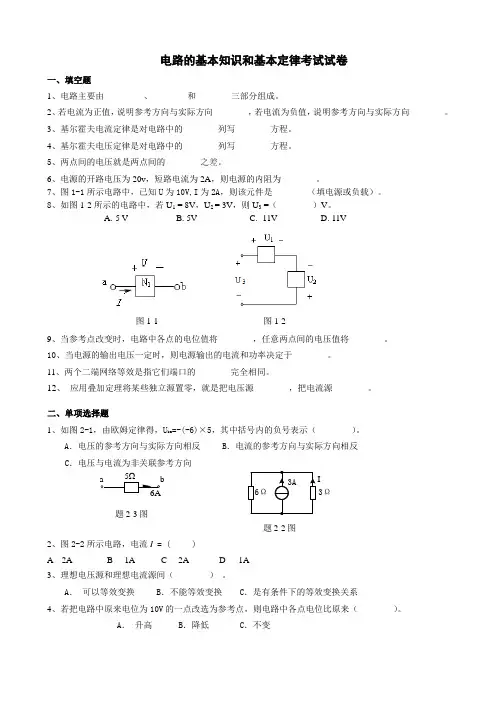

电路的基本知识和基本定律考试试卷一、填空题1、电路主要由________ 、________和________三部分组成。

2、若电流为正值，说明参考方向与实际方向________，若电流为负值，说明参考方向与实际方向________。

3、基尔霍夫电流定律是对电路中的________列写________方程。

4、基尔霍夫电压定律是对电路中的________列写________方程。

5、两点间的电压就是两点间的________之差。

6、电源的开路电压为20v ，短路电流为2A ，则电源的内阻为________。

7、图1-1所示电路中，已知U 为10V,I 为2A ，则该元件是________（填电源或负载）。

8、如图1-2所示的电路中，若U 1 = 8V ，U 2 = 3V ，则U 3 =（ ）V 。

A.-5 VB. 5VC. -11VD. 11V9、当参考点改变时，电路中各点的电位值将________，任意两点间的电压值将________。

10、当电源的输出电压一定时，则电源输出的电流和功率决定于________。

11、两个二端网络等效是指它们端口的________完全相同。

12、 应用叠加定理将某些独立源置零，就是把电压源________，把电流源________。

二、单项选择题1、如图2-1，由欧姆定律得，U ba =-(-6)×5，其中括号内的负号表示（ ）。

A ．电压的参考方向与实际方向相反B ．电流的参考方向与实际方向相反C2、图2-2所示电路，电流I = ( )A 2AB -1AC -2AD 1A3、理想电压源和理想电流源间（ ） 。

A ． 可以等效变换B ．不能等效变换C ．是有条件下的等效变换关系 4、若把电路中原来电位为10V 的一点改选为参考点，则电路中各点电位比原来（ ）。

A ． 升高B ．降低C ．不变题2-3图图1-2 图1-1 题2-2图 -6Ab a5 6Ω3ΩI 3A 图15、电气设备在（）状态下工作最经济、合理？A．满载 B．过载 C．轻载6、设两个二端网络对外是等效的，则下列说法哪个是正确的？A 它们的外特性相同B 它们的内部特性相同C 它们的内部结构相同D 它们的内部电源相同三、判断题（）1、电气设备在额定电压下工作，其电流就等于额定电流。

电工电子考试题
1. 电气与电子基础知识
1.1 电气元件
在电路中，常用的电气元件有哪些？请简要介绍各种元件的特点和作用。

1.2 电路基础
简单电路中，串联电路和并联电路有什么区别？请说明各自的特点和应用场景。

2. 电工基础知识
2.1 电路图
根据给定的电路图，计算电阻的串并联组合，求解电路的总电阻。

2.2 电气安全
在进行电气工作时，应注意哪些安全事项？请列举并简要说明。

3. 电子工程技术
3.1 电子元器件
常见的电子元器件有哪些？请说明它们的工作原理和应用场景。

3.2 电子电路设计
根据指定的功能要求，设计一个简单的数字电路电子电路，并进行
仿真验证。

4. 辅助工具使用
4.1 电工工具
常用的电工工具有哪些？分别用途是什么？请说明其使用方法和注
意事项。

4.2 电子测试仪器
常用的电子测试仪器有哪些？如何正确使用这些测试仪器来检测电
路的参数和性能？
5. 实际问题解决
5.1 电路故障排除
对于一个给定的电路故障现象，如何通过分析和检测找出故障的原因，并进行修复？
5.2 电气设计方案
以一个实际的电气工程为例，阐述电气设计方案的具体内容和流程，并分析其技术可行性。

通过以上考试题，可以全面评估学生对电工电子知识的掌握情况，
帮助他们更好地理解和应用相关知识。

祝大家考试顺利，取得优异成绩！。

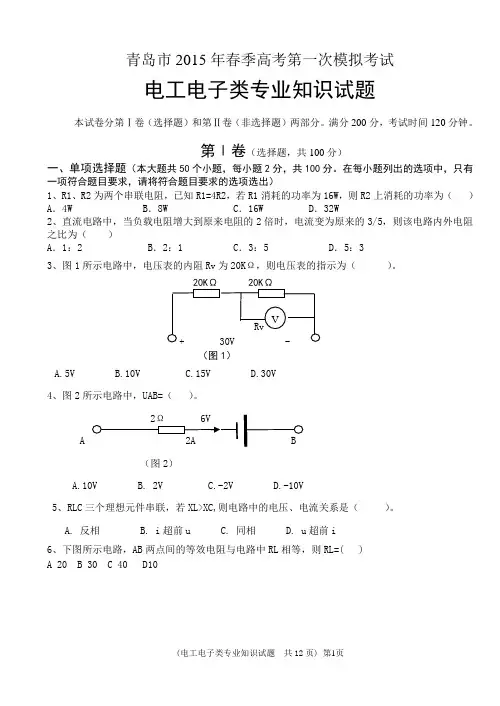

青岛市2015年春季高考第一次模拟考试电工电子类专业知识试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。

满分200分，考试时间120分钟。

第Ⅰ卷（选择题，共100分）一、单项选择题（本大题共50个小题，每小题2分，共100分。

在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出）1、R1、R2为两个串联电阻，已知R1=4R2，若R1消耗的功率为16W ，则R2上消耗的功率为（ ） A ．4W B ．8W C ．16W D ．32W2、直流电路中，当负载电阻增大到原来电阻的2倍时，电流变为原来的3/5，则该电路内外电阻之比为（ ）A ．1：2B ．2：1C ．3：5D ．5：3 3、图1所示电路中，电压表的内阻Rv 为20K Ω，则电压表的指示为（ ）。

（图1）A.5VB.10VC.15VD.30V 4、图2所示电路中，UAB=（ ）。

（图2）A.10VB. 2VC.-2VD.-10V5、RLC 三个理想元件串联，若XL>XC,则电路中的电压、电流关系是（ ）。

A. 反相 B. i 超前u C. 同相 D. u 超前i6、下图所示电路，AB 两点间的等效电阻与电路中RL 相等，则RL=( ) A 20 B 30 C 40 D107、求图中电压U=( )A 16VB 4VC -10VD -20V8、如图所示电路，电容器两端的电压是 A ．5.4V B ．30V C ．20V D ．3.6V9、如图所示，磁极中间通电直导体A 的受力方向为 A.垂直向上 B.垂直向下 C.水平向左 D.水平向右10、未充电的电容器与直流电压接通的瞬间（ ）A.电容量为零B.电容器相当于开路C.电容器相当于短路D.电容器两端电压为直流电压11、电路如图15所示，已知RLC 三个元件端电压的有效值均为30V ，则，电源电压Us 的有效值为（ ）。

LC （图15）A.90VB.60VC. 30VD.0V+ Us _R12、在三相交流电路中，当负载为对称且星型连接时，线电压与相电压的相位关系是（）。

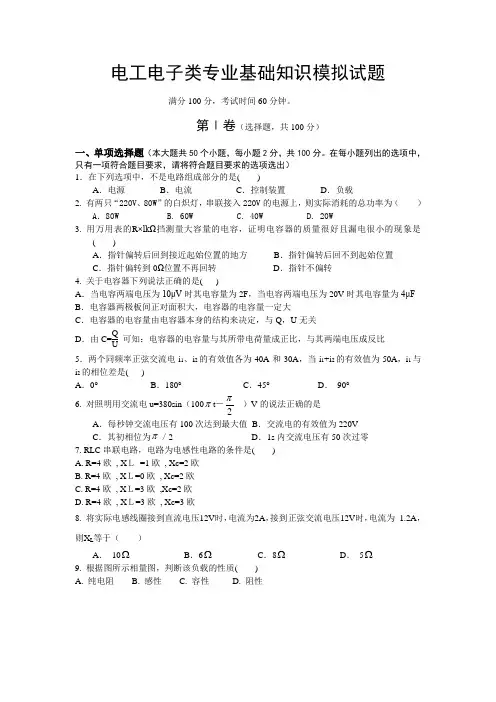

电工电子类专业基础知识模拟试题满分100分，考试时间60分钟。

第Ⅰ卷（选择题，共100分）一、单项选择题（本大题共50个小题，每小题2分，共100分。

在每小题列出的选项中，只有一项符合题目要求，请将符合题目要求的选项选出） 1．在下列选项中，不是电路组成部分的是( )A ．电源B ．电流C ．控制装置D ．负载2. 有两只“220V 、80W ”的白炽灯，串联接入220V 的电源上，则实际消耗的总功率为（ ）A ．80W B. 60W C. 40W D. 20W3. 用万用表的R ×lkΩ挡测量大容量的电容，证明电容器的质量很好且漏电很小的现象是( )A ．指针偏转后回到接近起始位置的地方B ．指针偏转后回不到起始位置C ．指针偏转到0Ω位置不再回转D ．指针不偏转 4. 关于电容器下列说法正确的是( )A ．当电容两端电压为10μV 时其电容量为2F ，当电容两端电压为20V 时其电容量为4μFB ．电容器两极板间正对面积大，电容器的电容量一定大C ．电容器的电容量由电容器本身的结构来决定，与Q ，U 无关D ．由C=QU 可知：电容器的电容量与其所带电荷量成正比，与其两端电压成反比5．两个同频率正弦交流电i 1、i 2的有效值各为40A 和30A ，当i 1+i 2的有效值为50A ，i 1与i 2的相位差是( ) A ．0° B ．180° C ．45° D ． 90° 6. 对照明用交流电u=380sin （100πt －2π）V 的说法正确的是A ．每秒钟交流电压有100次达到最大值B ．交流电的有效值为220VC ．其初相位为π／2D ．1s 内交流电压有50次过零 7. RLC 串联电路，电路为电感性电路的条件是( ) A. R=4欧 , X Ｌ =1欧 , Xc=2欧 B. R=4欧 , X Ｌ=0欧 , Xc=2欧C. R=4欧 , X Ｌ=3欧 ,Xc=2欧D. R=4欧 , X Ｌ=3欧 , Xc=3欧8. 将实际电感线圈接到直流电压12V 时，电流为2A ，接到正弦交流电压12V 时，电流为 1.2A ，则X L 等于（ ）A ． 10ΩB ．6ΩC ．8ΩD ． 5Ω 9. 根据图所示相量图，判断该负载的性质( ) A. 纯电阻 B. 感性 C. 容性 D. 阻性10. 三相对称负载作三角形联接，接到线电压为380V 的三相交流电源上，每相阻抗为100Ω，则相电流、线电流分别为( ) A.3.8A ，6.6A B.2.2A ，2.2A C.3.8A ，3.8A D.2.2A ，6.6A 11. 如图所示电路，已知I 1=1A ，I 2=3A ，则流过电阻R 的电流是A ．-2A B.0A C.2A D.4A第11题图 12. 关于照明线路说法正确的是A.插座接线“左火右零B.开关接在灯具相线侧C.电度表接在家庭总开关后D.可以用铜丝代替保险丝13. 三相发电机每相绕组的额定电压都是220V ，将其接成△ 接法，下列说法正确的是A ．在接成△ 的过程中，在断口处接电压表，电压表示数为220V ，表示一相绕组接反B ．在接成△ 的过程中，在断口处接电压表，电压表示数为0V ，表示一相绕组接反C ．在接成△ 的过程中，在断口处接电压表，电压表示数为440V ，表示一相绕组接反D ．在接成△ 的过程中，在断口处接电压表，电压表示数为380V ，表示一相绕组接反 14.如图所示的电路中，稳压管的稳定电压为UZ =8V ，若用示波器观察到的UL 波形如图所示，则说明（ ）A 、滤波电容断路B 、滤波电容被击穿C 、有一只整流二极管被击穿D 、稳压管接反了15.如图所示的电路中，二极管VD1、VD2的工作状态是（ ） A 、VD1、VD2都截止 B 、VD1截止、VD2导通C 、VD1、VD2都导通D 、VD1导通、VD2截止16.集成计数器74LS160，1,1,,T P CR LD CT CT ==任意一个为低电平，CP 脉冲到来时，计数器的状态是A 、清零B 、置数C 、保持D 、计数φ9题图 U I+-u 2u 1C+R LVZ R +-U L u Li8v AB2K VD16V12VVD217.三极管的各极电位如图所示，工作于截止状态的三极管是（ ）18.要稳定放大电路的输出电流和提高输入电阻，应引入的反馈类型是（ ） A. 电压串联负反馈 B. 电流串联负反馈 C. 电压并联负反馈 D. 电流并联负反馈19.集成移位寄存器74194实现右移功能时，下列状态正确的是（ ）A 、C r =0、M 0=1、M 1=0B 、C r =0、M 0=1、M 1=1 C 、C r =0、M 0=0、M 1=1D 、C r =0、M 0=0、M 1=020.74LS147优先编码器，当输出端3210Y Y Y Y 为0110时，对应的输入端987654321I I I I I I I I I 为 （ ）A 、011011011B 、110110101C 、111010111D 、10101010121.功率放大器课分为甲类、乙类、甲乙类，这种分类的依据为（ ）A 、效率高低B 、失真情况C 、放大倍数高低D 、静态工作点的设置 22.将二进制数（10101000）2 转换为十六进制数为（ ） A 、10010 B 、A8 C 、168 D 、1010001023.下降沿触发的集成J K 触发器，J=1，K=0，在CP 脉冲高电平期间，触发器将( ) A ．置零 B ．置1 C ．保持 D ．翻转 24.LED 显示器的共阴极接法中，需要将所有发光二极管的阴极接( ) A ．地 B ．+5V C ．译码器 D ．+10V 25.逻辑函数B A B A B A AB +++，化简后结果是（ ）A ．1B ．0C ．A ＋BD ．AB26. 城市电车一般应用的直流电动机类型是（ ）A 、他励B 、并励C 、串励D 、复励 27. 三相异步电动机运行时输出功率的大小取决于（ ）A 、定子电流的大小B 、电源电压的大小C 、额定功率的大小D 、轴上阻力转矩的大小28. 变压器的变比为10，副绕组自身电阻为0.5Ω，它接有一个正常工作的“20 V ，100W ” 的电阻，不考虑原绕组及铁心的损耗，该变压器的效率是（ ）A 、89%B 、87.5%C 、11.25%D 、11% 29. 步进电动机的输出特性是（ ）A 、输出电压与转速成正比B 、输出电压与转角成正比C 、转速与脉冲量成正比D 、转速与脉冲频率成正比 30. 一台Y 、d 连接组别的三相电力变压器，若一次、二次额定电压为220KV/110KV ，该变压器一次、二次匝数比为 ( )A 、2B 、2/3C 、3/2D 、2331．一台实际变压器给多台电动机供电,当开动的电动机台数增加时,输出电压( ) A升高B不变C降低D先升高后降低32．以下说法正确的是( )A．电流互感器一次绕组导线较细，匝数很多B．电压互感器一次绕组与被测导线串联C．电流、电压互感器的铁心及二次绕组的一端都必须可靠接地D．自耦变压器一次、二次绕组的公共端接火线，不能接地33．某台笼型三相异步电动机的额定电压为220V/380V，Δ/Y，若采用Y-△降压启动，则启动时每相定子绕组的电压是（）A 110VB 127VC 220VD 380V34．关于低压电器，以下说法正确的是（）A 熔断器使用时，熔体的额定电流可大于熔管的额定电流B 交流接触器在失电后衔铁是靠自身重力复位的C 热继电器既可以做过载保护又可做短路保护D 热继电器是利用双金属片受热弯曲而推动触点动作的一种保护电器35. △接法的三相异步电动机,若误接成Y型联结使用，在拖动负载转矩不变的情况下，其铜损耗和温升将()A．减小B．不变C．增大D．立即将电动机烧毁36．直流电机在旋转一周的过程中，电枢电流是（）A．直流电流B．交流电流C．零D．脉动电流37. 电冰箱压缩机中广泛使用的单相异步电动机的类型是（）A. 单相电阻启动异步电动机B. 单相电容启动异步电动机C. 单相电容运行异步电动机D. 单相电容启动与运行异步电动机38、下列电器中不用温度传感器的是A、空调B、冰箱C、数码相机D、热水器39. 具有失压欠压保护的电器是A、交流接触器B、热继电器C、熔断器D、闸刀开关40．以下FX2N系列PLC的基本指令中，不必配对使用的是（）A.SET、RSTB.STL、RETC.MC、MCRD.MPS、MPP41. 有关FX2N-128M-001说法不正确的是（）A、该系列为中型PLCB、该系列为三菱公司后期产品C、该系列为继电器输出D、该系列的输入输出总点数为12842. 在PLC中，只能由外部控制现场的信号来驱动的为（）A、辅助继电器B、计数器C、输入继电器D、输出继电器43. 关于栈指令MPS和MPP不正确的是（）A、不带操作数B、必须成对使用C、连续使用必须少于11次D、栈指令之后的指令一定是LD或LDI44. 在输入信号的下降沿产生脉冲输出的PLC指令是（）A、PLSB、STLC、RETD、PLF45. 步进指令只能与（）指令配合使用A、RSTB、MPPC、MCRD、RET46. FX2N系列PLC中，初始化脉冲继电器的动合触点为（）A.M8012B.M8002C.M8003D.M800147．指令（D）MOV（P）中，D表示（）A.32位数据指令B.16位数据指令C.脉冲执行方式D.连续执行方式48. 51单片机复位后SP堆栈指针寄存器的值为（）A.00HB. 07HC.02HD.FFH49. 51单片机外部中断0输入引脚为（）A.P3.0B.P3.1C.P3.2D.P3.350. 51单片机访问片外存储时低八位地址由（）提供A.P0口 A.P1口 A.P2口 A.P3口答案单项选择题(每小题2分，共100分)。

电工行业考试题目集锦与答案题目一
电工行业中，什么是电流？
答案：电流是电荷在电路中流动的速度和方向。

题目二
什么是电压？
答案：电压是电路两点之间的电势差，也是电荷流动的推动力。

题目三
如何计算电阻？
答案：电阻可以通过欧姆定律计算，公式为R = V/I，其中R
为电阻，V为电压，I为电流。

题目四
什么是电容？
答案：电容是指电路中存储电荷的能力。

它可以存储电荷并在需要时释放。

题目五
如何计算电功率？
答案：电功率可以通过公式P = VI计算，其中P为电功率，V 为电压，I为电流。

题目六
什么是直流电？
答案：直流电是电荷在电路中沿着一个方向流动的电流。

题目七
什么是交流电？
答案：交流电是电荷在电路中来回流动的电流，其方向和大小都会随时间变化。

题目八
电工行业中，什么是短路？
答案：短路是指电路中两个导体之间发生了低电阻的连接，导致电流绕过了原本的路径。

题目九
如何安全地进行电工作业？
答案：进行电工作业时应戴好绝缘手套和安全帽，确保断电并使用正确的工具进行操作，避免触及裸露的电线。

题目十
什么是接地？
答案：接地是将电路中的导体与地面连接，以保证电路的安全运行并防止电击事故的发生。

以上是电工行业考试题目集锦与答案。

希望对您有所帮助！。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.增量式光电编码器配线时时，应避开( )。

A.电话线.信号线B.网络线.电话线C.高压线.动力线D.电灯线.电话线答案:C2. 静电防护的措施比较多,下面常用又行之有效的可消除设备外壳静电的方法是( )。

A.接地B.接零C.串接答案:A3. 如故障接地电流为5A，接地电阻为4Ω，则对地故障电压为( )V。

A. 1.25B. 4C. 5D.20答案:D4. 锗二极管的正向导通电压为( )。

A.0.3V左右B.0.6V左右C.0.8V左右D.0.7V左右答案:A5. 不能用于带电灭火的灭火器材是( )。

A.泡沫灭火器B.二氧化碳灭火器C.卤代烷灭火器D.干粉灭火器答案:A6. 为了保证异步电动机正反转控制的可靠性，常采用( )控制电路。

A.热继电器联锁B.手动联锁C.按钮联锁D.接触器联锁答案:D7. 三相异步电动机的启停控制线路中需要有短路保护.过载保护和( )功能。

A.失磁保护B.超速保护C.零速保护D.失压保护答案:D8. 直流发电机应用最广泛的是( )。

A.差复励发电机B.他励发电机C.串励发电机D.积复励发电机答案:D9. 装设接地线时，应( )。

A.先装中相B.先装接地端，再装导线端C.先装导线端，再装接地端答案:B10. 电感为L的线圈接入直流电源中其感抗XL( )A.与电流有关B.与电阻有关C.为零D.大于零答案:C11. 应用于自感作用的电感线圈主要用于( )等电路。

A.滤波器.振荡电路.去耦B.滤波电路.耦合电路.消磁电路C.振荡电路.放大电路D.滤波电路.放大电路答案:A12. 电路处于( )状态时,有工作电流流过。

A.通路B.开路C.短路D.断路答案:A13. 已知放大电路中三个管脚对地的电位是(10V);(20.7V);(36V),则该三极管是( )型。

湖南省2020年普通高等学校对口招生考试电子电工类专业综合知识试题本试题卷共5大题,共6页㊂时量150分钟,满分390分㊂一、选择题(在本题的每一小题的备选答案中,只有一个答案是正确的,本大题共20小题,每小题6分,共120分)1.电阻值随外加电压的改变而变化的器件是()A.固定电阻B.可调电阻C.压敏电阻D.热敏电阻2.已知A㊁B两灯泡额定电压为U,当它们串联接在电压为U的电源上时,A灯泡比B灯泡亮,如果把他们并联在同一电源上,下列描述正确的是()A.A灯比B灯亮B.B灯比A灯亮C.A灯㊁B灯一样亮D.无法确定3.如图1所示的正弦交流电路中,已知安培表A1的读数为8A,安培表A的读数为10A,则安培表A2的读数为()A.18AB.6AC.2AD.0.8A图1图24.已知一电容元件的电容量为50μF,在它两端加上一个工频正弦电压,如图2所示,当ωt由-π6变化到零时,电容储存的电场能() A.增加了0.09J B.减少了0.09J C.增加了0.36J D.减少了0.36J5-12题略13.以下关于电压跟随器描述不正确的是()A.具有高的输入阻抗和低的输出阻抗B.电压放大倍数小于1,近于1C.带负载能力强,常作为缓冲级使用D.放大电流,不作为阻抗变换器使用14.以下描述O C L和O T L功放电路功能不正确的是()A.都能够实现功率放大功能,都能够消除交越失真B.O C L功放电路采用双电源,电路结构复杂,O T L功放电路结构简单,便于集成C.O C L功放电路广泛应用于一些高级音响设备中D.L M386集成功放的内部电路为O T L电路15.适用于负载电流较大场合的滤波电路是()A.电容滤波B.L C型滤波C.倒L C型滤波D.R C型滤波16.使用四位二进制计数器将2560H z的方波变换为秒脉冲,需要计数器的最少数量是()A.3B.4C.5D.617.图3中电路不能实现计数功能的接法是()A B C D图318.逻辑函数F的表达式为F=A B C+A+B+C,则F的值为()A.0B.AC.1D.B19.由555构成的电路如图4所示,其功能是()A.多谐振荡器D.双稳态触发器C.T触发器D.单稳态触发器20.一个基准电压为5V的八位A/D转换器,当输入电压为2.8V时,其输出为()A.00110011B.10001111C.10011111D.11110001二㊁填空题(本大题共10小题,每小题6分,共60分)21.真空中有A㊁B两个电荷,A电荷量是B电荷量的4倍,若使它们之间的距离变为原来的一半,则它们之间的作用力变为原来的倍㊂22.已知变压器的副边电压为12V,接电阻性负载时,测得副边电流为3A,若变压器的效率为72%,则变压器的损耗功率为 W㊂23.电路如图5所示,求负载R L可获得的最大功率为 W㊂图5图624.在R L C串联电路中,已知L=20m H和C=0.5μF,若外加有效值为10m V的电压时,电路中最大电流为1m A,电路的品质因数为㊂25.如图6所示,已知C1=3μF和C3=4μF,当开关S断开时,A㊁B两端的等效电容为1.2μF,当开关S闭合时,则A㊁B 两端的等效电容为μF㊂26.色环电阻如图7所示,该电阻大小为kΩ㊂图7图827.电路如图8所示,已知V c c为5V,L E D为绿色高强度发光二极管,若使发光二极管处于正常发光状态,则限流电阻R 的值为 Ω㊂28.一个差分放大电路的差模电压放大倍数为200,共模电压放大倍数为0.02,则其共模抑制比为d B㊂29.某组合逻辑电路输入变量A㊁B和输出变量Y的波形如图9所示,则该组合逻辑电路的功能为㊂图9图1030.某四选一数据选择器如图10所示,当A1A0D3D2D1D0为101010时,Y的值是= ㊂三㊁计算题(写出主要计算步骤㊂本大题共4小题,每小题15分,共60分)31.电路如图11所示,已知E1=18V,E2=6V,E3=3V,R1=R2=1kΩ,R4=R5=5kΩ,R3=6kΩ,试求:A㊁B两点间的电压U A B㊂(15分)图1132.如图12所示,横截面积S =0.2m 2,n =100匝的圆形线圈,位于磁场内A 处,磁感应强度变化率为0.02T /s,已知R 1=4Ω,R 2=6Ω,C =30μF,线圈内阻不计㊂试求:(1)当闭合S 达到稳态后,计算通过R 2的电流大小和说明电流的方向㊂(7分)(2)当断开S 达到稳态后,问S 断开后通过R 2的电荷量是多少?(8分)图1233.如图13所示电路中,已知E =200V ,R 1=20Ω,R 2=30Ω,L =5m H ,开关S 闭合前,电路处于稳态,求开关闭合后各支路电流及电感上电压的初始值㊂(15分)图1334.用最少数量与非门(二输入与非门或三输入与非门均可)实现下列多输出逻辑函数,写出实现过程,并画出对应的逻辑电路图㊂(15分)F 1(C ,B ,A )=ðm (1,4,5,6,7)F 2(D ,C ,B ,A )=ðm (1,2,3,6,7,9,10,11,14,15)四㊁综合题(本大题共6小题,每小题15分,共90分)35.图14(a)是研究电源输出功率P 跟外电路电阻R 关系的实验电路,为了便于进行实验和保护蓄电池,给蓄电池串联了一个定值电阻R 0,把它们一起看作电源(图中虚线框内部分)㊂电源的内电阻看成蓄电池的内电阻(用r 表示)和定值电阻R 0之和,电源的电动势用E 表示㊂(1)写出电源的输出功率P 跟E ㊁r ㊁R ㊁R 0的关系式(安培表㊁伏特表均可看作理想电表)㊂(5分)(2)对图14(b )进行实物连线,组成实验电路㊂(5分)图(a ) 图(b)图14(3)下表中给出了获得的6组实验数据,根据这些数据,在答题卡上对图15绘制P -R 关系图线㊂根据关系图求出输出功率的最大值以及此时对应的外电阻R ㊂由表中所给出的数据,若已知跟电源串联的定值电阻R 0=4.5Ω,求该电源的电动E r ㊂(5I (A )0.200.280.360.440.520.60U (V )3.002.602.201.801.401.0图1536.如图16所示直流电压源,集成运放O P 07,各种电阻若干㊂(1)通过连线实现表达式u o =2u i 2-3u i 1的功能,并标出输入㊁输出端㊂(7分)(2)已知u i 1和u i 2的波形如图17所示,画出输出电压u o 的波形㊂(8分)图16 图17图1837.电路如图18所示,D 1㊁D 2㊁D 3导通电压均为0.7V ,R 1=10R 2,当u i =s i n 2000πt 时㊂(1)画出输入电压u i 和输出电压u o 的波形(要求:画出两个周期信号)㊂(7分)(2)说明D 1和D 2的作用㊂(8分)38.实验室进购了一批晶体三极管,实测得这批三极管的β约为200,计划用该批晶体三极管替代原实验电路板上的晶体三极管㊂原实验电路如图19所示,已知R L =1k Ω,C 1=C 2=10μF ,C e =10μF ,V C C =12V ,静态时的V C C =6V ,电压放大倍数A u 约为45,晶体三极管的β为110,在维持原电路的负载㊁电源电压和静态时的V C C 均不变,放大倍数基本不变的条件下(假设R 5忽略不计):(1)试确定原实验电路中R ㊁R ㊁R ㊁R ㊂(7)(2)换上新的晶体三极管后,电路中R b 1㊁R b 2㊁R c ㊁R e 的值㊂(8分)P 图39.一个时序电路的输出波形如图20所示,设计一个由74L S 160(十进制计数器)和部分门电路来模拟该输出波形,74L S 160的功能表如下表所示,画出该电路,并简述工作原理㊂(15分)74L S 160的功能表输入C R LD C T P C T T C L K 工作模式L XX X X清零H L XX ʏ置数H H H H ʏ计数H H LXX 保持HHXLX保持$-,065图2040.在疫情期间,某同学想做一块 中国加油 的双色L E D 显示屏,双色L E D 显示屏采用红绿色双色发光二极管并联,按照 不亮 红 黄 绿 规律,循环显示四种状态需用时10s(黄=红+绿)㊂(1)分析图21给定的部分电路,计算电路中R 1元件的参数㊂(7分)(2)分)3 ?图21五㊁专业选做题(本大题共60分,考生根据自己所学专业选做一个模块,如两个专业模块都做,则只按第一个专业模块计分)(一)电工专业模块1.选择题(在本题的每一小题的备选答案中,只有一个答案是正确的,本题共5小题,每小题5分,共25分)(1)在延时精度要求不高㊁电源电压波动较大的场合应选用()A.空气阻尼式时间继电器B.晶体管式时间继电器C.电动式时间继电器D.上述三种都不合适(2)实现P L C计数器的是()A.硬件实现的计数继电器B.一种输入模块C.一种定时时钟继电器D.软件实现的计数单元(3)P L C在控制交流负载时,采用无触点输出的器件是()A.继电器B.双向晶闸管C.单结晶体管D.二极管(4)选择P L C产品时,应注意的电气特征有()A.C P U执行速度和输入输出模块形式B.编程方法和输入输出形式C.容量㊁速度输入输出模块形式和编程方法D.P L C的体积㊁耗电㊁处理器和容量(5)在F X2N系列P L C的基本指令中,指令是无操作数据的有()A.O RB.O R IC.O R BD.O U T2.填空题(本题共4小题,每小题5分,共20分)(1)辅助继电器M可以分成通用型㊁和特殊性㊂(2)连续运动与点动控制的区别仅在于㊂(3)P L C步进状态结构中,从多个并列的流程中根据控制信号选择一个单独的流程称为㊂(4)P L C的输入/输出继电器采用进制进行编号㊂3.综合题(本题15分)给一个锅炉设计点火和熄火控制P L C程序,控制要求为:点火过程为先启动引风,5分钟后启动鼓风,2分钟后点火燃烧,熄火过程为先熄灭火焰,2分钟后停止鼓风,5分钟后停止引风㊂根据控制要求,设定O L C的I/O点的确定与分配如下表所示㊂输入点输出点点火信号X000引风K M1Y000熄火信号X001鼓风K M2Y001--点火开关K M3Y002(1)绘出采用P L C进行控制的接线图㊂(7分)(2)绘出符合控制要求的P L C梯形图㊂(8分)(二)电子专业模块略。

温馨提示：本套试卷为电工精选题库，总共300道题！题目覆盖电工常考的知识点。

题库说明：本套题库包含（选择题100道，多选题100道，判断题100道）一、单选题(共计100题,每题1分)1.在检查插座时,电笔在插座的两个孔均不亮,首先判断是( )。

A.相线断线B.短路C.零线断线答案:A2. 电气设备有三种工作状态，即运行.备用.( )。

A.冷备用B.热备用C.试验D.检修状态答案:D3. 在交流电压下，绝缘层电压分配与温度( )。

A.成正比B.成反比C.无关答案:C4. 电力系统中，内部过电压的幅值，基本上与电网( )A.电压成正比；B.工频电流成正比；C.复阻抗成反比。

答案:A5. 电动机在额定工作状态下运行时,( )的机械功率叫额定功率。

A.允许输入B.允许输出C.推动电机答案:B6. HK型开启式负荷开关结构简单价格便宜，用于电动机负载时，负荷开关的额定电流应不小于电动机额定电流的( )倍。

A.2；B.3；C.4；D.5；答案:B7. 组合开关用于电动机可逆控制时，( )允许反向接通。

A.不必在电动机完全停转后就B.可在电动机停后就C.必须在电动机完全停转后才答案:C8. 小型变压器的绕制时，对铁心绝缘及绕组间的绝缘，按对地电压的( )倍来选用。

A. 1.5B. 2C. 3D. 4答案:B9. 单相电度表主要由一个可转动铝盘和分别绕在不同铁芯上的一个( )和一个电流线圈组成。

A.电压线圈B.电压互感器C.电阻答案:A10. 在测量电参数时，电流表内阻应该( )，且与被测元件串联，才不会影响测量精度。

A.足移大B.足够小C.为0D.无要求答案:B11. 停电将使重要用电单位正常工作受到影响的负荷属于( )级负荷。

A.一B.二C.三D.四答案:B12. 操作票上要用正规的调度术语，设备要写( )。

A.设备编号B.双重名称C.工作状态D.设备名称答案:B13. 进户线的进户管口与接户线之间的垂直距离,一般不应超过( )。

电工电子专业基础知识模拟试题满分100分，考试时间60分钟。

考试结束后，将答题卡交回。

姓名：______________ 班级：______________ 考号：____________选择题(每小题2分，共100分)1.发现人触电，第一步应做的事情是（）A．联系医生B．迅速用正确的方法使触电者脱离电源C．马上做人工呼吸 D．迅速离开现场，防止触电2.下列选项不符合电气安全技术操作规范的是( )A．有经验的电工，停电后不需要再用验电笔测试便可进行检修。

B．雨天穿用的胶鞋，在进行电工作业时也可暂作绝缘鞋使用。

C．对设备进行维修时，切断电源后，可不用放置“禁止合闸”警示牌。

D．应该定期检查线路和设备的工作情况，及时维护和保养。

3. 带电灭火，不能采用的灭火剂是（）A．二氧化碳灭火器 B．干粉灭火器C．四氯化碳灭火器 D．泡沫灭火器4. 在380/220V低电压中，人体发生两相触电时，承受的电压是（）A. 220VB. 380VC. 311VD. 600V5．下列关于万用表测量电阻的使用不正确的是（）A．当使用万用表欧姆挡时，不允许带电测量B．选择量程的原则应尽量使指针偏转到欧姆标尺的中心值最准确C．正在测量时，当认为量程选择不当时，可当即拨动转换开关选择新挡位 D．测量结束，应将万用表转换开关拨到交流最高电压挡6．以下电工工具用于剪切小线径导线和电子元件引线的是（）A、钢丝钳B、尖嘴钳C、斜口钳D、剥线钳7. 若用电压表测得电源端电压为电源电动势，这说明（）A. 外电路断路B.外电路短路C. 额定工作状态D. 负载获得最大功率输出时8．如果将电路中电位为1V的点作为新的参考点，则电路中其余各点的电位将( ) A．有升有降 B．升高 C．降低 D．部分点电位改变9. 人们在日常生活中用到的工频交流电是由发电厂的发电机生产的，发电机中形成电流的是（）A．自由电子 B．正电荷 C．正、负离子 D．电子-空穴对10．如图所示，电流I =（）A．4A B．1A C．-1A D．-4AA 2Ω9VBC第10题图第12题图11．对电压的说法正确的是（）。

湖南省普通高等学校对口招生考试电子电工类专业综合知识试卷〖基本训练试卷B01 时量150分钟，满分390分〗一、选择题：（在本题的每一小题的备选答案中，只有一个答案是正确的。

本大题共20小题，每小题4分，共80分。

将答案填写在题后的表格中。

）01、如图所示电路，a 、b 之间串接一个灵敏电流计G ，电路所有电阻值均为100W ，c 、d 之间接上10V 的直流电源，则该电流计读数为（ ）。

A 、1A B 、0A C 、2A D 、0.5A题01题02题0302、电路如图所示，外加直流电U ab ＝10V ，则有（ ）。

A 、I 1＝2A ；I 2＝0AB 、I 1＝0A ；I 2＝2AC 、I 1＝2A ；I 2＝1AD 、I 1＝1A ；I 2＝2A03、如图所示，导线垂直于匀强磁场场强的方向做平动，则下面关于感应电动势描述正确的是（ ）。

A 、产生感应电动势，b 端为高电位B 、产生感应电动势，a 端为高电位C 、不产生感应电动势D 、无法确定04、已知小磁针方向如图所示，电源极性及线圈内磁感线方向是（ ）。

A 、电源极性左正右负，磁感线从左到右B 、电源极性左负右正，磁感线从左到右C 、电源极性左正右负，磁感线从右到左D 、电源极性左负右正，磁感线从右到左题04题0605、已知网络N 的输入电压u 50sin(314t 45)V =-°，输入电流i 20)A =+°，则该网络的电路性质为（ ）。

A 、电阻性B 、电感性C 、电容性D 、无法判断R 2 L 206、如图所示的电路，R 1≠R 2，若要I 1与I 2同相位，则（ ）。

A 、L 1R 1＝L 2R 2B 、U L1与U L2反相C 、L 1R 2＝L 2R 1D 、U L1与U L2同相 07、对一般三相交流发电机的三个线圈中的电动势，正确的说法应是（ ）。

A 、它们的最大值不同B 、它们同时达到最大值C 、它们的周期不同D 、它们达到最大值的时间依次落后1/3周期 08、变压器的工作原理基于两耦合的线圈（ ）。
