推力球轴承推力球轴承是可分离型轴承,只能承受轴向载荷.单向轴承只能承受一个方向的轴向载荷,双向轴承能承受两个方向的交变轴向载荷.推力球轴承在工作中必须加以轴向予紧.它们主要适用于车床顶心,汽车离合器,减速机等.双向推力角接触轴承适用于机床主轴,单向推力角接触适用于丝杠支承.推力轴承分为推力球轴承和推力滚子轴承.推力球轴承又分为推力球轴承和推力角接触球轴承.由带滚道的垫圈与球和保持架组件构成与轴配合的滚道圈称做轴圈,与外壳配合的滚道圈称做座圈.双向轴承则将中圈与轴配合.单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷.座圈的安装面呈球面的轴承具有调心性能,可以减少安装误差的影响.此类轴承主要应用于汽车转向机构,机床主轴.推力滚子轴承分为推力圆柱滚子轴承,推力调心滚子轴承,推力圆锥滚子轴承,推力滚针轴承.推力圆柱滚子轴承主要应用于石油钻机,制铁制钢机械.推力调心滚子轴承该类轴承主要应用于水力发电机,立式电动机,船舶用螺旋桨轴,塔吊,挤压机等.推力圆锥滚子轴承此类轴承主要用途:单向:起重机吊钩,石油钻机转环.双向:轧钢机辊颈.平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。
虽然推力轴承安装操作比较简单，但实际维修时仍常有错误发生，即轴承的紧环和松环安装位置不正确，结果使轴承失去作用，轴颈很快地被磨损。
紧环安装在静止件的端面上，即错误装配。
紧环内圈与轴颈为过渡配合，当轴转动时带动紧环，并与静止件端面发生摩擦，在受到轴向作用力(Fx)时，将出现摩擦力矩大于内径配合阻力矩，导致紧环与轴配合面强制转动，加剧轴颈磨损。
因此，推力轴承安装时应注意以下几点。
(1)分清轴承的紧环和松环(根据轴承内径大小判断，孔径相差O.1～O.5mm)。
(2)分清机构的静止件(即不发生运动的部件，主要是指装配体)。
(3)无论什么情况，轴承的松环始终应靠在静止件的端面上。
NTN圆锥滚子的类型:1.NTN单列圆锥滚子轴承:单列圆锥滚子轴承分为公制系列和英制系列两种。
轴承的特点有哪些分类轴承的特点有哪些分类轴承是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
下面是店铺给大家整理的轴承的特点，希望能帮到大家!轴承的特点1、特点：滑动轴承为滑动摩擦，其接触面大、结构简单、体积小、承载能力强、抗振性好、但摩擦系数大、易发热、需要充分的润滑，适宜低速重载。
滚动轴承为滚动摩擦，与滑动轴承相比，其接触面小(球轴承为点接触、滚子轴承为线接触)、摩擦系数小、发热少;磨损少、精度保持性好;适宜较高的转速下运转。
但承载能力稍差、抗振性较差。
2、轴承(Bearing)是当代机械设备中一种重要零部件。
它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。
按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两大类。
其中滚动轴承已经标准化、系列化，但与滑动轴承相比它的径向尺寸、振动和噪声较大，价格也较高。
轴承的挑选辨别设备轴承的质量，我们通常从以下几个方面进行：1，外包装是否明晰一般情况下，正规厂家生产的品牌都有自己专门的设计人员对外包装进行设计，并且安排生产条件过关的工厂进行制作生产，因此，产品的包装无论从线条到色块都应该是非常清晰，毫不含糊。
2，钢印字是否清晰每一个轴承产品都会在轴承产品体上印有其品牌字样、标号等。
虽然字体非常小，但是正规厂家生产的产品都采用了钢印技术印字，而且在未经过热处理之前就进行压字，因此其字体虽然小，但是凹得深，非常清晰。
而通常情况下，仿冒产品的字体非但模糊，由于印字技术粗糙，字体浮于表面，有些甚至轻易地就可以用手抹去或者手工痕迹严重。
3，是否有杂响左手握住轴承体内套，右手小幅度的往复拨动外套使其旋转，听轴承运转过程中是否有杂响。
由于大部分仿冒产品的生产条件落后，完全手工作坊式操作，在生产过程中轴承体内难免会掺进灰尘、沙子一类的杂质，所以在轴承旋转的时候会出现杂响或者运行不顺畅的现象。
这一点是判断产品是否出自生产标准严格，并且用机器操作的正规厂商的品牌产品的关键。
轴承的种类和类型轴承是工业生产中常用的一种零部件，用于支撑和减少机械设备运动时的摩擦。
根据其结构和工作原理的不同，轴承可以分为多种类型。
下面将详细介绍轴承的种类和类型。
1.深沟球轴承深沟球轴承是最常见的一种轴承，具有结构简单、使用方便、使用寿命长等特点。
它适用于高速和高温环境下的工作，广泛应用于机械设备中。
2.接触角球轴承接触角球轴承主要用于承受径向和轴向负载的同时，具有较高的转速。
它可分为单列、双列和四点接触角球轴承，适用于高速度和高精度的工作环境。
3.圆柱滚子轴承圆柱滚子轴承的滚子与内外圈之间的接触线是线状接触，因此能承受更高的负载。
圆柱滚子轴承具有高刚度和高精度的特点，适用于承受大负荷和高速度的工作环境。
4.锥形滚子轴承锥形滚子轴承主要用于承受径向和轴向负载的同时，具有较高的刚度和较大的承载能力。
它适用于重载和转矩较大的工作环境，广泛应用于汽车和机械设备中。
5.调心球轴承调心球轴承的内圈和滚子通过两个球面接触，在承受大的偏心和轴向负荷时能自动调节偏差。
它具有自动对中性和较高的转速，适用于高速度和高精度的工作环境。
6.调心滚子轴承调心滚子轴承与调心球轴承类似，但其滚子与内外圈之间的接触线是面状接触。
调心滚子轴承能够承受更高的负载和更大的偏心，适用于重载和振动较大的工作环境。
7.细节轴承细节轴承是一种在微小空间内承受高精度和高速度的轴承。
它适用于微型电机和精密仪器等工作环境。
8.滑动轴承滑动轴承依靠滑动摩擦来支撑和导向轴承运动。
根据润滑方式的不同，滑动轴承可分为液体润滑轴承和固体润滑轴承。
9.方形轴承方形轴承是由两个同心圆圈组成，中间由轴组成，能够承受径向和轴向负载。
它适用于较大负荷和转速较低的工作环境。
10.球面滚子轴承球面滚子轴承具有较大的承载能力和调心能力，适合于偏心负荷和振动负荷较大的工作环境，广泛应用于起重机和挖掘机等大型机械设备中。
除了以上介绍的主要轴承类型外，还有很多其他类型的轴承，如推力球轴承、交叉滚子轴承、水轮机主轴滚子轴承等。
第一章轴承的几种分类方法一、）轴承按其外径尺寸大小分为：(1) 微型轴承----外径尺寸范围为26mm以下的轴承(2) 小型轴承----外径尺寸范围为28-55mm的轴承(3) 中小型轴承----外径尺寸范围为60-115mm的轴承(4) 中大型轴承----外径尺寸范围为120-190mm的轴承(5) 大型轴承----外径尺寸范围为200-430mm的轴承(6) 特大型轴承----外径尺寸范围为440mm以上的轴承二、）按工作的摩擦性质可分为滑动轴承和滚动轴承如图：三、）按滚动体不同可分为球轴承和滚子轴承（仅指滚动轴承）如图：四、）按载荷方向分为向心轴承（绝大多数滚动轴承）和推力轴承。
五、）其它还有专用轴承、非标轴承、冲压轴承、塑料轴承、陶瓷轴承、不锈钢轴承等等。
第二章滚动轴承滚动轴承最为常见，滚动轴承的分类结构如下图：下面进行分类详细介绍：1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。
它主要用于承受径向载荷，也可承受一定的轴向载荷。
当轴承的径向游隙加大时，具有角接触轴承的功能。
可承受较大的轴向载荷。
2、圆柱滚子轴承圆柱滚子与滚道为线接触轴承。
负荷能力大，主要承受径向负荷。
滚动体与套圈挡边摩擦小，适于高速旋转。
根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及NNU、NN等双列圆柱滚子轴承。
该轴承是内圈、外圈可分离的结构。
圆柱滚子轴承的滚子通常由一个轴承套圈的两个挡边引导。
保持架、滚子和引导套圈组成一组合件，可与另一个轴承套圈分离，属于可分离轴承。
此种轴承安装，拆卸比较方便此类轴承一般只用于承受径向载荷，只有内、外圈均带挡边的单列轴承可承受较小的定常轴向载荷或较大的间歇轴向载荷。
内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。
在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。
轴承型号含义说明 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】滚动轴承型号含义现在网络上一般所写的轴承型号含义的文章都为介绍的滚动轴承型号含义的文章，滚动轴承型号含义一般有3部分组合：基本代号、前置代号和后置代号，关于这部分内容航五瑞在以前的文章中写过一篇“”，可以参考，这篇文章主要介绍了滚动轴承的基本代号构成，类型代号、尺寸系列代号和内径代号。
在这里补充一下常见的滚动轴承前置代号和后置代号含义：常见轴承前置代号含义•L：可分离轴承的可分离内圈或外圈•R：不带可分离内圈或外圈的轴承（滚针轴承仅适用于NA型）•K：滚子和保持架组件•WS：推力圆柱滚子轴承轴圈•GS：推力圆柱滚子轴承座圈•F：凸缘外圈的向心球轴承（仅适用于内径小于等于10mm）•KOW-：无轴圈推力轴承•KIW-：无座圈推力轴承•LR：带可分离的内圈或外圈与滚动体组件轴承轴承后置代号含义轴承保持架代号含义，包括了保持架材料、结构等内容。
1，轴承保持架材料•F：钢、球墨铸铁或粉末冶金实体保持架，用附加数字表示不同的材料。
•F1：碳钢；•F2：石墨钢；•F3：球墨铸钢；•F4：粉末冶金。
•Q：青铜实体保持架，用附加数字表示不同的材料。
•Q1：铝铁锰青铜；•Q2：硅铁锌青铜；•Q3：硅镍青铜；•Q4：铝青铜。
•M：黄铜实体保持架。
•L：轻合金实体保持架，用附加数字表示不同的材料。
•L1：LY11CZ•L2：LY12CZ•T：酚醛层压布管实体保持架。
•TH：玻璃纤维增强酚醛树脂保持架（筐型）。
•TN：工程塑料模注保持架，用附加数字表示不同的材料。
•TN1：尼龙；•TN2：聚砜；•TN3：聚酰亚胺；•TN4：聚碳酸酯；•TN5：聚甲醛。
•J：钢板冲压保持架，材料有变化时附加数字区别。
•Y：钢板冲压保持架，材料有变化时附加数字区别。
•SZ：保持架有弹簧丝或弹簧制造。
2，轴承保持架结构型式及表面处理•H：自锁兜孔保持架。

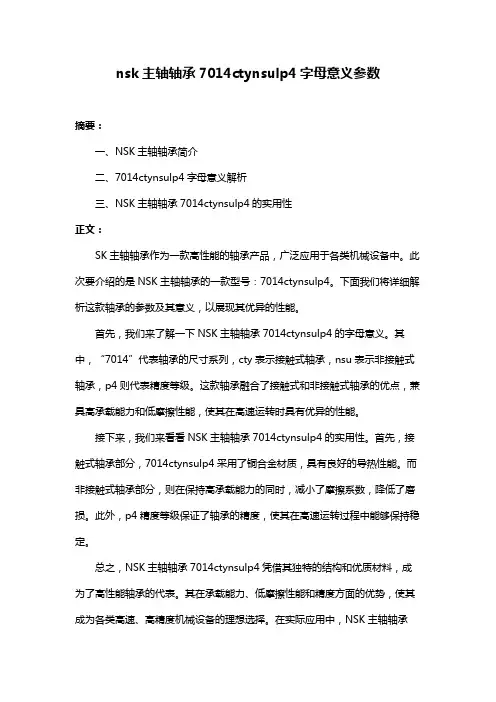

nsk主轴轴承7014ctynsulp4字母意义参数
摘要：
一、NSK主轴轴承简介
二、7014ctynsulp4字母意义解析
三、NSK主轴轴承7014ctynsulp4的实用性
正文：
SK主轴轴承作为一款高性能的轴承产品，广泛应用于各类机械设备中。
此次要介绍的是NSK主轴轴承的一款型号：7014ctynsulp4。
下面我们将详细解析这款轴承的参数及其意义，以展现其优异的性能。
首先，我们来了解一下NSK主轴轴承7014ctynsulp4的字母意义。
其中，“7014”代表轴承的尺寸系列，cty表示接触式轴承，nsu表示非接触式轴承，p4则代表精度等级。
这款轴承融合了接触式和非接触式轴承的优点，兼具高承载能力和低摩擦性能，使其在高速运转时具有优异的性能。
接下来，我们来看看NSK主轴轴承7014ctynsulp4的实用性。
首先，接触式轴承部分，7014ctynsulp4采用了铜合金材质，具有良好的导热性能。
而非接触式轴承部分，则在保持高承载能力的同时，减小了摩擦系数，降低了磨损。
此外，p4精度等级保证了轴承的精度，使其在高速运转过程中能够保持稳定。
总之，NSK主轴轴承7014ctynsulp4凭借其独特的结构和优质材料，成为了高性能轴承的代表。
其在承载能力、低摩擦性能和精度方面的优势，使其成为各类高速、高精度机械设备的理想选择。
在实际应用中，NSK主轴轴承
7014ctynsulp4能够满足设备对高速、高精度、低磨损等方面的需求，提高了设备的使用寿命和运行效率。
风机主轴轴承结构概述说明以及解释1. 引言1.1 概述风机主轴轴承作为风力发电装置中的重要组成部分，承受并传递风能转化后产生的巨大轴向和径向载荷。
它不仅影响着整个风机系统的性能和可靠性，还直接关系到风机的运行效率和寿命。
本文旨在对风机主轴轴承结构进行概述、说明以及解释，深入探讨其基本组成部分、特点、工作原理及作用等方面的内容。
同时，将介绍主轴轴承选材和制造工艺的相关参数与考虑因素，并分析轴承的寿命和故障问题。
此外，还将涉及到主轴轴承结构优化与改进方法，包括载荷计算与设计优化技术、空气动力学性能模拟和优化方法以及材料优化和热处理技术。
1.2 文章结构本文共分为五个章节来论述风机主轴轴承结构的相关内容。
首先是引言部分（第1章），对文章内容进行概述说明以及解释，并明确目的。
第二章将详细介绍风机主轴轴承结构的基本组成部分，同时探讨不同类型主轴轴承的特点，以及主轴轴承的工作原理及作用。
第三章将重点讨论主轴轴承的选材和制造工艺，包括主要选材参数与考虑因素、制造工艺与加工精度要求以及轴承寿命与故障分析等方面内容。
第四章将从优化和改进的角度出发，介绍载荷计算与设计优化技术、空气动力学性能模拟和优化方法以及材料优化和热处理技术等方面。
最后，在第五章结论部分，将总结文章中所阐述的主要观点，并对未来风机主轴轴承发展进行展望。
1.3 目的本文的目的在于全面了解和解释风机主轴轴承结构相关知识，探讨其设计、选材和制造工艺等方面问题，并提供一些优化与改进方法。
通过对风机主轴轴承结构的深入研究和理解，可以为提高风机系统效率、增强可靠性以及延长寿命提供基础支持。
此外，本文还旨在促进对于风力发电技术的发展和应用，为未来风机主轴轴承领域的研究提供引导和参考。
2. 风机主轴轴承结构:风机主轴轴承是风机的核心部件，其结构设计直接关系到风机的运行性能和寿命。
风机主轴轴承通常由基座、主体、滚动元件和保持架等组成。
2.1 主轴轴承的基本组成部分:主轴轴承通常包括内外圈，滚动体、保持架以及密封等附件。
2014-10-31鸿慷机电-FAG进口轴承专家
主轴作为机床的关键部件，其性能会直接影响到机床的旋转精度、转速、刚性、温升及噪音等参数，进而会影响工件的加工质量，例如零件的尺寸精度，表面
粗糙度等指标。
因此，为了保持优秀的机床加工能力，必须配用高性能的轴承。
用于机床主轴上的轴承精度应为ISO P5或以上(P5 或P4 是ISO的精度等级，
通常从低到高为P0, P6, P5, P4, P2)，而对于数控机床、加工中心等高速、高
精密机床的主轴支承，则需选用ISO P4或以上的精度;主轴轴承包括角接触球
轴承、圆锥滚子轴承，以及圆柱滚子轴承等类型。
精密角接触球轴承：
在上述的几种轴承中，以精密角接触球轴承的使用最为广泛。
我们都知道
角接触球轴承的滚动体是球;因为它是一种点接触 (区别于滚子轴承的线接触)，
所以它能提供更高的转速、更小的发热量和更高的旋转精度。
在一些超高速的
主轴应用场合，还会采用陶瓷球(一般为Si3N4或者是Al2O3)的混合型轴承。
与传统的全淬透钢球相比，陶瓷球材料自身的特点赋予了陶瓷球轴承具有高刚度、高转速、耐高温、寿命长的特点，从而满足高端客户对机床轴承产品的需求。
就角接触球轴承的接触角而言，目前比较流行的是15?和25?的接触角;通
常15?的接触角具有比较高的转速性能，而25?的接触角具有较高的轴向承载
能力。
由于预载的选择对于精密角接触球轴承应用的影响非常大，例如，在高
承载、高刚性的场合，一般会选用中型或重型的轴承预载;而针对一些高转速、
高精度的应用场合，我们在轴承的早期选型中，需要注意选择合适的预载，一
般轻预载比较常见。
预载一般分成轻型、中型、重型三种;为了方便客户的使用，目前世界上的几大轴承制造商都普遍提供预先研磨轴承端面而加预载的轴承，
也就是我们通常所说的万能配对精密角接触球轴承形式。
该类轴承免去了客户
的预载调节，从而节省了安装时间。
精密圆锥滚子轴承：
在一些重载且对速度有一定要求的机床应用场合中---如锻件的荒磨、石油
管道的车丝机、重型车床和铣床等，选择精密圆锥滚子轴承是一种比较理想的
方案。
由于圆锥滚子轴承的滚子是线接触的设计，因此它能为主轴提供很高的
刚性和承载;另外，圆锥滚子轴承是一种纯滚动的轴承设计，它能很好的降低轴
承运转扭矩和发热，从而确保主轴的转速和精度。
由于圆锥滚子轴承能够在安
装过程中调节轴向预载(游隙)，这能让客户在轴承的整个使用周期中更好地优
化轴承游隙调节。
此外，在一些内圈挡边线速度大于30米/秒的高速应用中，某些特殊设计
的圆锥滚子轴承也能满足要求，如TSMA轴承或Hydra-Rib液力浮动挡边轴承。
TSMA轴承的挡边有多个轴向方向的润滑油孔，可采用循环油润滑或油雾润滑，
离心力可将油分布到滚子与挡边接触区，从而能更充分地润滑轴承，提高轴承
转速。
而Hydra-Rib液力浮动挡边轴承是专为优化主轴系统的预载而设计，轴
承有可浮动的挡边，与滚子大端接触，不像常见的轴承有固定内圈挡边;且该浮
动挡边由“压力”系统定位，这样就能保证轴承在各个工况条件下都能发挥最优
异的性能, 并且已经成功的在国内客户中使用。
对于圆锥滚子轴承的精度选择而言，ISO P5级的轴承主要应用在传统的车
床和铣床中;如果是加工中心、磨床等应用，通常会选择ISO P4或以上的精密
轴承。
在主轴设计中，比较常见的圆锥滚子轴承布局有两种。
第一种是前端和
后端各采用一个圆锥滚子轴承，并采用面对面的安装方式;这类设计结构紧凑，
刚度高且便于安装和调节。
第二种是采用两个圆锥滚子轴承面对面安装作为主轴的前端，而后端使用
一个双外圈、两个单内圈的轴承(TDO)作为浮动端使用;由于具有浮动能力，这
类设计能很好的承受主轴的轴向热膨胀，且刚度很高，保证了机床的精度。
精密圆柱滚子轴承：
在机床主轴的应用中，双列精密圆柱滚子轴承也会被使用到，通常与精密
角接触球轴承或推力轴承组合应用。
此类轴承能承受较大的径向载荷并允许有
较高的转速。
轴承中的两列滚子以交叉方式排列，旋转时波动频率比单列轴承
大幅提高，振幅降低60%~70%。
此类轴承通常有两种形式：NN30、NN30K
两个系列轴承内圈带挡边，外圈可分离;NNU49、NNU49K两个系列轴承外圈
带挡边，内圈可分离，其中NN30K和NNU49K系列内圈为锥孔(锥度1：12)，与主轴的锥形轴颈配合，轴向移动内圈，可使内圈胀大，这样轴承游隙可以被
减小甚至预紧轴承(负游隙状态)。
圆柱孔轴承通常采用热装，利用过盈配合减
小轴承游隙，或者预紧轴承。
对内圈可分离的NNU49系列轴承，一般在内圈
装上主轴后再对滚道精加工，以提高主轴旋转精度。
