轴承制造基本知识介绍

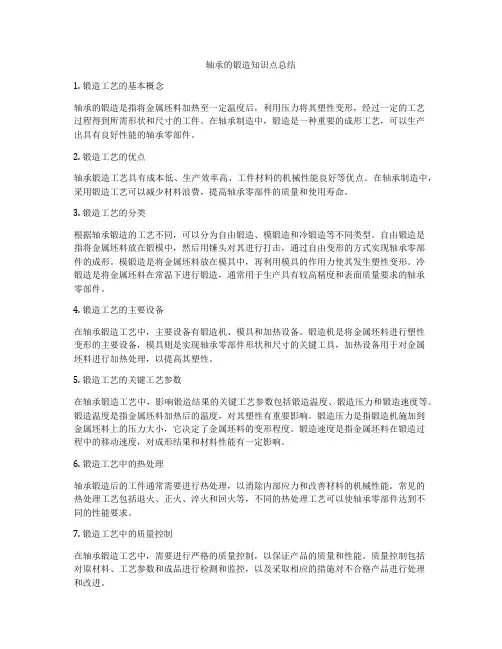

轴承的锻造知识点总结1. 锻造工艺的基本概念轴承的锻造是指将金属坯料加热至一定温度后，利用压力将其塑性变形，经过一定的工艺过程得到所需形状和尺寸的工件。

在轴承制造中，锻造是一种重要的成形工艺，可以生产出具有良好性能的轴承零部件。

2. 锻造工艺的优点轴承锻造工艺具有成本低、生产效率高、工件材料的机械性能良好等优点。

在轴承制造中，采用锻造工艺可以减少材料浪费，提高轴承零部件的质量和使用寿命。

3. 锻造工艺的分类根据轴承锻造的工艺不同，可以分为自由锻造、模锻造和冷锻造等不同类型。

自由锻造是指将金属坯料放在锻模中，然后用锤头对其进行打击，通过自由变形的方式实现轴承零部件的成形。

模锻造是将金属坯料放在模具中，再利用模具的作用力使其发生塑性变形。

冷锻造是将金属坯料在常温下进行锻造，通常用于生产具有较高精度和表面质量要求的轴承零部件。

4. 锻造工艺的主要设备在轴承锻造工艺中，主要设备有锻造机、模具和加热设备。

锻造机是将金属坯料进行塑性变形的主要设备，模具则是实现轴承零部件形状和尺寸的关键工具，加热设备用于对金属坯料进行加热处理，以提高其塑性。

5. 锻造工艺的关键工艺参数在轴承锻造工艺中，影响锻造结果的关键工艺参数包括锻造温度、锻造压力和锻造速度等。

锻造温度是指金属坯料加热后的温度，对其塑性有重要影响。

锻造压力是指锻造机施加到金属坯料上的压力大小，它决定了金属坯料的变形程度。

锻造速度是指金属坯料在锻造过程中的移动速度，对成形结果和材料性能有一定影响。

6. 锻造工艺中的热处理轴承锻造后的工件通常需要进行热处理，以消除内部应力和改善材料的机械性能。

常见的热处理工艺包括退火、正火、淬火和回火等，不同的热处理工艺可以使轴承零部件达到不同的性能要求。

7. 锻造工艺中的质量控制在轴承锻造工艺中，需要进行严格的质量控制，以保证产品的质量和性能。

质量控制包括对原材料、工艺参数和成品进行检测和监控，以及采取相应的措施对不合格产品进行处理和改进。

轴承的基本知识1. 轴承的定义和作用轴承是一种能够减少摩擦和传递力量的机械元件，广泛应用于各种机械设备中。

它通过在旋转或运动的轴上支撑和定位零件，使得轴能够相对于支撑部分旋转或运动。

轴承的主要作用包括： - 减少摩擦：通过使用滚动体或滑动面，轴承可以减少零件之间的摩擦，提高机器的效率。

- 传递力量：轴承可以将外部施加在轴上的力量传递给其他部件，实现机械设备的工作。

2. 轴承的分类根据不同的工作原理和结构形式，轴承可以分为滚动轴承和滑动轴承两大类。

2.1 滚动轴承滚动轴承是利用滚珠、滚子等滚动体来支撑和传递力量。

常见的滚动轴承包括： - 深沟球轴承：具有较大径向载荷能力和一定的推力载荷能力。

- 角接触球轴承：适用于同时承受径向和推力载荷的场合。

- 圆锥滚子轴承：能够承受较大的径向和推力载荷，并具有调整轴向间隙的能力。

- 圆柱滚子轴承：适用于较大径向载荷和一定推力载荷的场合。

2.2 滑动轴承滑动轴承是利用润滑剂在滑动面上形成润滑膜来支撑和传递力量。

常见的滑动轴承包括： - 平面滑动轴承：适用于低速、高载荷、直线运动或摇摆运动的场合。

- 球面滑动轴承：能够在一个球面上既能进行旋转，又能进行倾斜运动。

- 滚柱式液压油膜轴承：利用液压油膜来支撑和传递力量，适用于高速、高精度、重载等特殊要求的场合。

3. 轴承的选型与安装选择合适的轴承是确保机械设备正常运行和寿命长久的关键。

在选型时，需要考虑以下几个因素： - 轴承的负荷：包括径向载荷、推力载荷和转矩。

- 轴承的工作条件：包括转速、温度、湿度等环境因素。

- 轴承的寿命要求：根据设备的使用寿命要求选择合适的寿命系数。

安装轴承时，需要注意以下几个方面： - 清洁工作区域，并保持手部清洁。

- 使用合适的工具和方法进行安装，避免损坏轴承。

- 注意轴承的定位和对中，确保轴承能够正常运转。

4. 轴承的润滑与维护轴承润滑是确保轴承正常运行和延长寿命的重要环节。

轴承基本知识（一）标准件的标注方法：标准件尺寸，通常标注在标准件非工作面或所附的检定卡片上，标注的形式如：ø20－0.005。

其含义是：标准件公称尺寸为20毫米实际偏差为-0.005毫米标准件实际尺寸为20-0.005=19.995毫米标准件的使用：我们一般先看清标准件的公称尺寸是否是我们需要的图纸设计尺寸，如果是则看实际偏差是多少，以：ø20－0.005为例，若用分度值为0.001毫米的仪表，把标准件置于测量位置，指针往“-”方向对五个刻度，则零位的尺寸为20毫米，然后我们按图纸给定的公差加工产品。

如果标注的是ø20+0.005则相应把指针往“+”方向对五个分度.如果标注的是ø20±0则指的是对在零位。

分度值：指使用的量具的最小刻度值，即我们平常所说的一格是多少。

轴承的代号：轴承代号在标准中规定的内容较多，下面简述常用的如下。

通常用一组数字表示轴承的结构、类型和内径尺寸，自右至左计数，常见的用四位数字表示。

第一、二位数表示轴承公称内径代号，小于10毫米的孔径用一位数字表示，即最后一位就是我们的孔径大小。

代号数字<04时00、01、02、03分别表示轴承内径d=10 、12、15、17 mm.代号数字为04-99时，代号数字乘5，即为轴承的内径尺寸。

第三位数指轴承的系列代号，如我们常说的68 69 60 2 3系列等。

第四位数表示轴承的类型，现在我公司主要生产的是深沟球轴承，它的类型代号为6。

例：深沟球轴承6203 6—类型代号 2—尺寸系列代号 03—内径代号 d=17mm 6305—类型代号 3—尺寸系列代号 05—内径代号 d=5×5=20mm604表示60系列孔径为4mm.轴承常用公差术语符号字母的含义；Δ表示偏差 v 表示变动量 D 表示轴承公称外径 d 表示轴承公称内径B 表示轴承内圈公称宽度C 表示轴承外圈公称宽度 m 表示平均 p 表示平面S 表示单一符号ΔDmp 表示单一平面平均外径偏差。

日期:•轴承概述•轴承的制造材料及工艺•轴承的配合及安装目录•轴承的维护与保养•轴承常见故障及排除方法•轴承的设计与优化轴承概述01轴承是一种支撑和固定轴的机械零件，它能够减少轴运动时的摩擦和磨损。

轴承通常由内圈、外圈、滚动体和保持架组成。

轴承的定义与组成轴承的分类及特点其他类型轴承如角接触轴承、调心轴承、带座轴承等，适用于不同场合和特殊需求。

推力轴承适用于承受轴向载荷，可分为推力球轴承和推力滚子轴承。

圆锥滚子轴承具有较高的承载能力和使用寿命，适用于重载、中速、高精度场合。

深沟球轴承具有高速性能好、摩擦系数低、极限转速高等优点，适用于高转速、载荷较轻的场合。

圆柱滚子轴承承载能力大，极限转速较高，适用于重载、中速场合。

电机、减速机等传动系统中机械设备中支撑轴的关键部位各种车辆、船舶、航空航天器等运动部件中轴承的应用范围轴承的制造材料及工艺02通常采用高碳铬轴承钢GCr15或渗碳钢20CrMnTi 等。

轴承套圈材料有钢、铜合金、尼龙等。

保持架通常采用高碳铬轴承钢GCr15。

滚动体轴承的制造材料通过锻造、车削、磨削等工艺加工而成。

套圈的加工同样经过锻造、车削、磨削等工艺加工而成。

滚动体的加工通常采用冲压工艺或注塑工艺。

保持架的加工将滚动体装入套圈中，然后与保持架一起组装成完整的轴承，最后进行质量检测。

装配与检测轴承的制造工艺轴承的质量检测检查轴承的外观是否符合要求，如是否有划痕、裂纹等。

外观检测尺寸检测旋转检测负荷性能检测测量轴承的各项尺寸是否符合设计要求。

在一定转速下检测轴承旋转的平稳性。

测试轴承在不同负荷下的性能表现。

轴承的配合及安装03轴承的配合选择配合过盈量的选择过盈量过大或过小都会影响轴承的运转性能，需要根据实际需求选择合适的过盈量。

配合公差的选择根据轴承的工作需求，选择合适的公差等级，以满足运转精度和寿命要求。

轴承配合选择的基本原则根据轴承类型、大小、载荷类型、转速和工作环境等因素综合考虑，选择合适的配合。

轴承基本知识轴承主要是在机械传动过程中起固定和减少载荷摩擦系数的零部件。

一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。

基本代号是用来表示轴承的类型、轴承的基本设计、轴承的外形尺寸。

补充代号是指轴承的部件、与基本设计有不同结构或有其它特性的变型。

一般所说的轴承多为滚动轴承(ball and roller bearing)。

滚动轴承就是将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件。

滚动轴承中的向心轴承（主要承受径向力）通常由内圈、外圈、滚动体和滚动体保持架4部分组成。

内圈紧套在轴颈上并与轴一起旋转，外圈装在轴承座孔中。

在内圈的外周和外圈的内周上均制有滚道。

当内外圈相对转动时，滚动体即在内外圈的滚道上滚动，它们由保持架隔开，避免相互摩擦。

滚动轴承使用维护方便，工作可靠，起动性能好，在中等速度下承载能力较高。

与滑动轴承比较，滚动轴承的径向尺寸较大，减振能力较差，高速时寿命低，声响较大。

轴承的类型很多，大体包括：直线轴承、滚子轴承、调心轴承、球轴承、推力轴承、球面轴承、双列多列轴承、带座轴承、关节轴承、组合轴承、轧机轴承等。

★轴承常规分类：按公称外径分为：(1) 微型轴承----公称外径尺寸范围为26mm以下的轴承（孔径10mm以下）；(2) 小型轴承----公称外径尺寸范围为28-55mm的轴承；(3) 中小型轴承----公称外径尺寸范围为60-115mm的轴承；(4) 中大型轴承----公称外径尺寸范围为120-190mm的轴承(5) 大型轴承----公称外径尺寸范围为200-430mm的轴承；(6) 特大型轴承----公称外径尺寸范围为440-2000mm轴承。

(7) 重大型轴承----公称外径尺寸范围为2000mm以上的轴承。

按轴承工作的摩擦性质：可分为滑动摩擦轴承（简称滑动轴承）和滚动摩擦轴承（简称滚动轴承）两大类。

滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成，常用于要求不高或有特殊要求的场合，如高速、精度要求较高或低速、重载、冲击较大及需要剖分结构等加注润滑油及维护困难的机械转动部位。

轴承的基本知识大全轴承的基本知识大全一、轴承的定义与分类轴承是机械设备中常用的元器件之一，用于支撑并减少机械系统中运动部件的摩擦，以及降低运动部件的能量损耗。

轴承的分类主要分为滚动轴承和滑动轴承两大类。

二、轴承的结构与组成轴承的主要组成部分包括外环、内环、滚动体、保持架等，不同类型的轴承组成有所不同。

同时，轴承的材质、制造工艺、精度等方面不同，会影响轴承的性能和可靠性。

三、轴承的性能指标轴承的性能指标包括轴承的额定负荷、额定寿命、旋转精度、噪声、摩擦损失等多个方面。

这些指标对轴承的应用范围和性能要求有着极大的影响。

四、轴承的安装与维护正确的轴承安装和定期的轴承维护，对于轴承的寿命和运行效果有着至关重要的作用。

在安装和维护过程中，需要遵守一系列的安装规范，以及注意细节和维护周期。

五、轴承的应用与发展趋势轴承在各个领域的应用越来越广泛，例如工业机械、汽车、航空航天等。

同时，随着科技的进步和工业需求的不断发展，轴承的结构、性能和制造工艺等方面也在不断更新和改进。

六、轴承的故障与预防方法轴承可能会发生多种故障，如磨损、裂纹、断裂等，需要及时发现和预防。

轴承故障的原因可能与材料、制造工艺、安装、维护等方面有关，因此，预防轴承故障需要注意多个方面的因素。

七、轴承的环保与可持续发展轴承制造和使用过程中会对环境产生一定影响，同时，环保和可持续发展也成为了轴承制造企业和使用者需考虑的重要问题。

在轴承制造和应用过程中，应尽力减少对环境的污染和浪费，不断促进轴承的可持续发展。

总之，轴承作为机械设备中相当重要的部件之一，对于机械系统的稳定性、可靠性和性能有着至关重要的作用。

因此，对于轴承的基本知识和发展趋势的认识，以及轴承的正确安装、维护和预防故障的重要性，都需要得到足够的重视和关注。

最全滚动轴承基本知识汇总滚动轴承一般由内圈、外圈、滚动体和保持架四部分组成。

内圈的作用是与轴相配合并与轴一起旋转；外圈作用是与轴承座相配合，起支撑作用；滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间，其形状大小和数量直接影响着滚动轴承的使用性能和寿命；保持架能使滚动体均匀分布，防止滚动体脱落，引导滚动体旋转起润滑作用。

一、滚动轴承特征1、专业化轴承零件加工中，大量采用轴承专用设备。

如钢球加工采用磨球机、研磨机等设备。

专业化的特点还体现在轴承零件的生产上，如专业生产钢球的钢球公司、专业生产微型轴承的微型轴承厂等。

2、先进性由于轴承生产的大批量规模要求，使得其使用先进的机床、工装和工艺成为可能。

如数控机床、三爪浮动卡盘及保护气氛热处理等。

3、自动化轴承生产的专业化为其生产自动化提供了条件。

在生产中大量采用全自动、半自动化专用和非专用机床，且生产自动线逐步推广应用。

如热处理自动线及装配自动线等。

二、按结构类型分类滚动轴承按照结构可分为：深沟球轴承，滚针轴承，角接触轴承，调心球轴承，调心滚子轴承，推力球轴承，推力调心滚子轴承，圆柱滚子轴承，圆锥滚子轴承，带座外球面球轴承等等。

1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。

它主要用于承受径向载荷，也可承受一定的轴向载荷。

当轴承的径向游隙加大时，具有角接触轴承的功能，可承受较大的轴向载荷。

应用于汽车，拖拉机，机床，电机，水泵，农业机械，纺织机械等。

2、滚针轴承滚针轴承装有细而长的滚子（滚子长度为直径的3~10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。

根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内.外滚动表面，为保持载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度.加工精度和表面和表面质量应与轴承套圈的滚道相仿。

轴承基本知识第一节：滚动轴承在国民经济中的地位及发展概况一．定义轴承是支撑转轴或其他旋转件的零件、引导旋转运动并承受传递给支架的负荷。

二．分类按摩擦性质不同轴承可分为滚动轴承和滑动轴承两大类。

由于滚动轴承尺寸已国际标准化，具有互换性，不仅使用维修方便，而且便于专业化大批量生产。

三．应用领域汽车、拖拉机、机车车辆、船舶、飞机、雷达、机床、电机以及各种矿山、冶金、石化、农业、轻纺、工程、地质等机械仪器仪表上。

特别值得一提的是我国发射的神州系列载人飞船上，都使用有哈轴生产的轴承，哈轴的副总工程师、研究所所长等都参加了神州系列载人飞船发射成功的庆功、总结、表彰大会。

轴承的性能寿命在某种程度上决定了主机的性能、寿命、各项经济指标及可靠性。

第二节滚动轴承的基本结构滚动轴承是一种通用性很强、标准化程度很高的基础元件，它的基本结构由四大件组成——内圈、外圈、滚动体、保持架组成；推力轴承由轴圈、座圈、滚动体、保持架组成。

四大件的作用分别是：1.内圈（内套）：与轴紧配合、并与轴一起旋转（起支撑作用）。

2.外圈（外套）：通常与轴承座孔或机械部件壳体配合，起支撑作用。

但在某些应用场合、也有外圈旋转，内圈固定，或者内、外圈都旋转的。

3.滚动体借助保持架均匀地排列在内圈和外圈之间；它的大小和数量直接影响轴承的载荷能力和使用性能。

滚动体可分为：球、圆柱滚子、滚针、圆锥滚子、球面滚子等。

4.保持架将轴承中的一组滚动体等距离隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷分配和润滑性能。

在推力轴承中、与轴紧配合并一起旋转的称为轴圈（或紧圈）、与轴承座孔或机械部件壳体配合起支撑作用的称为座圈（或活圈）。

第三节轴承标准外形尺寸及常用术语一. 结构表面名称１. 滚道：外圈上供钢球（或滚子）滚动的表面叫外沟（外滚道）。

内圈上供钢球（或滚子）滚动的表面叫内沟（内滚道）内沟、外沟均为工作表面。

２. 内径和外径：内圈内孔表面的直径叫内径（ｄ）；外圈外表面的直径叫外径（Ｄ）。
