初中物理 有关油量表装置的分析与计算专题

江苏省苏科版初三物理上学期第十四章欧姆定律本章综合油量表集合1.如图所示，是一种测定油箱内油量的装置，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。

下列说法中正确的是（）①R0在电路中起保护作用；②油量表是由电压表改装而成的；③浮子下降时电路中的总电阻变大；④油位越高流过电阻R0的电流越小。

A. 只有正确B. 只有正确C. 只有正确D. 只有正确2.如图所示是一种自动测定油箱内油面高度的装置.R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.当油面上升时( )A. 电压表示数变小,油量表示数变大B. 电压表和油量表示数都变大C. 电压表示数变大,油量表示数变小D. 电压表和油量表示数都变小3.如图是汽车上一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片P是硬棒的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度．当油箱内的油面降低时( )A. 滑片P上移,电路中的电流增大B. 滑片P上移,电路中的电流减小C. 滑片P下移,电路中的电流增大D. 滑片P下移,电路中的电流减小4.如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（）A. 油面升高, R变大,油量表指针示数变小B. 油面降低, R变大,油量表指针示数变大C. 油面升高, R变小,油量表指针示数变大D. 油面降低, R变小,油量表指针示数变大5.如图所示是一种自动测定油箱内油面高度的装置。

R是滑动变阻器，它的金属片是杠杆的一端,关于这套装置，下列说法中错误的是A. 油量表是由电流表改装而成的B. 浮标下降,电路中的总电阻增大C. 油量表的正接线柱与相连D. 在电路中是没有作用的,可以去掉6.如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由于定位挡板限制只能在电阻上滑动。

01油品计量基本概念与原理Chapter油品定义及分类油品定义油品分类计量单位与换算关系计量单位换算关系1吨=1000千克，1千克=1000克；1升=1000毫升，1加仑（美制）=3.78541升。

计量原理及方法简介计量原理计量方法误差来源及影响因素误差来源包括测量设备误差、环境因素误差、人为操作误差等。

影响因素温度、压力、密度等物理性质的变化会影响油品计量的准确性。

同时，油品的挥发性、粘性等特性也会对计量结果产生影响。

02油罐容量表编制与应用Chapter容量表编制原理及步骤原理步骤实际应用中注意事项选择合适的计量单位01考虑温度影响02定期校准03问题分析解决方法030201常见问题分析与解决方法01020304收集相关资料、准备校准工具和设备。

校准前准备对容量表进行逐点校准，记录校准数据。

校准过程采用标准容器或实际测量方法对容量表进行验证。

验证方法根据使用频率和重要性确定校准周期，一般每年至少进行一次。

校准周期容量表校准与验证流程03流量计选型与安装使用技巧Chapter流量计类型及特点分析差压式流量计浮子流量计涡轮流量计电磁流量计01020304流体性质测量精度流量范围经济性选型依据和建议安装位置选择和布局规划安装位置布局规划使用维护和故障排除方法使用维护定期对流量计进行校准和检查，确保其测量精度和稳定性。

对于易磨损的部件，应及时更换。

同时，应保持流量计表面的清洁和干燥。

故障排除当流量计出现故障时，应根据故障现象和原因进行排查和处理。

如无法自行解决，应及时联系专业维修人员进行维修或更换。

同时，应建立完善的故障记录和维修档案，以便日后查询和参考。

04采样器操作规范与注意事项Chapter采样器种类和适用场景玻璃液体采样器金属材质采样器自动采样器操作步骤和技巧分享检查采样器是否完好无损，选择合适的采样器和采样点。

将采样器缓慢降至液面以下，避免搅动液体，按规定量取样。

将取得的样品进行初步处理，如去除水分、杂质等。

专题五仪器仪表示数题一．选择题1．（2018•百色）小明用已经调好的天平测量一杯水的质量，当天平重新平衡时，放在右盘中的砝码位置如图所示，则杯和水的总质量是（）A．82.4gB．82.2gC．82.6gD．82.8【答案】A＝50g+20g+10g+2.4g＝【解析】标尺分度值0.2g；烧杯和水的总质量：m总82.4g。

选A。

2．（2019•温州）用伏安法测电阻时，某电表的示数如图所示，其示数为（）A．1.5安B．7.5安C．1.5伏D．7.5伏【答案】C【解析】由图可知，表盘上标有单位“V”，是电压表，选用的量程为0～3V，分度值为0.1V，示数为1.5V。

选C。

3．（2019•衡阳）小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A．他家在这段时间内消耗的电能为903kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220V1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W【答案】C【解析】A、他家在这段时间内消耗的电能W＝8633.5kW•h﹣8543.2kW•h＝90.3kW•h，故A错误；B、电能表是测量消耗电能的仪表，不是测量电功率的，故B错误；C、3600r/（kW•h）表示电路中每消耗1kW•h的电能，电能表的转盘转过3600r，只让一个标有“220V1000W”的电热水器正常工作10min，其消耗的电能为W＝Pt＝lkW×h＝kW•h；则电能表的圆盘转过的圈数：N＝kW•h×3600r/（kW•h）＝600r，故C正确。

D、根据该电能表的铭牌可知，其允许接入用电器的最大功率P＝UI＝220V×10A＝2200W；但电能表属于测量仪表，不消耗电能，没有额定功率，故D错误。

选C。

二．填空题4.（2017•百色）使用量筒时，按正确的读数方法，小明应沿如图所示的虚线_________的方向观察量筒刻度，此时的读数是_________mL。

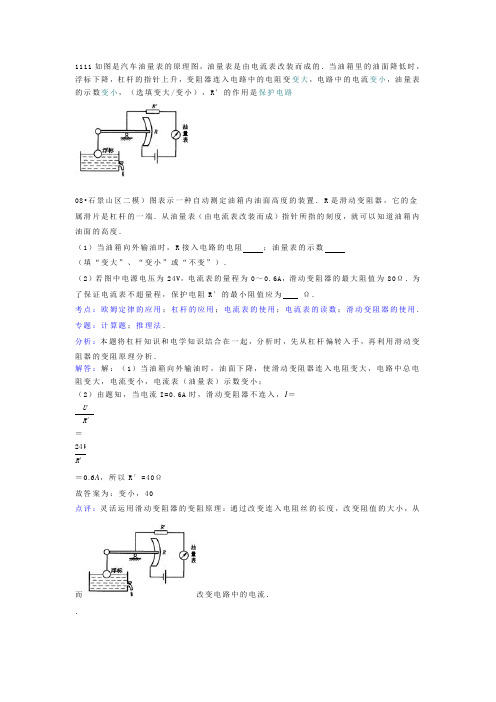

1111如图是汽车油量表的原理图，油量表是由电流表改装而成的．当油箱里的油面降低时，浮标下降，杠杆的指针上升，变阻器连入电路中的电阻变变大，电路中的电流变小，油量表的示数变小，（选填变大/变小），R′的作用是保护电路
08•石景山区二模）图表示一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金
属滑片是杠杆的一端．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度．
（1）当油箱向外输油时，R接入电路的电阻；油量表的示数
（填“变大”、“变小”或“不变”）．
（2）若图中电源电压为24V，电流表的量程为0～0.6A，滑动变阻器的最大阻值为80Ω．为了保证电流表不超量程，保护电阻R′的最小阻值应为Ω．
考点：欧姆定律的应用；杠杆的应用；电流表的使用；电流表的读数；滑动变阻器的使用．专题：计算题；推理法．
分析：本题将杠杆知识和电学知识结合在一起，分析时，先从杠杆偏转入手，再利用滑动变
阻器的变阻原理分析．
解答：解：（1）当油箱向外输油时，油面下降，使滑动变阻器连入电阻变大，电路中总电阻变大，电流变小，电流表（油量表）示数变小；
（2）由题知，当电流I=0.6A时，滑动变阻器不连入，I＝
U
R′
＝
24V
R′
＝0.6A，所以R′=40Ω
故答案为：变小，40
点评：灵活运用滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从
而改变电路中的电流．
．。

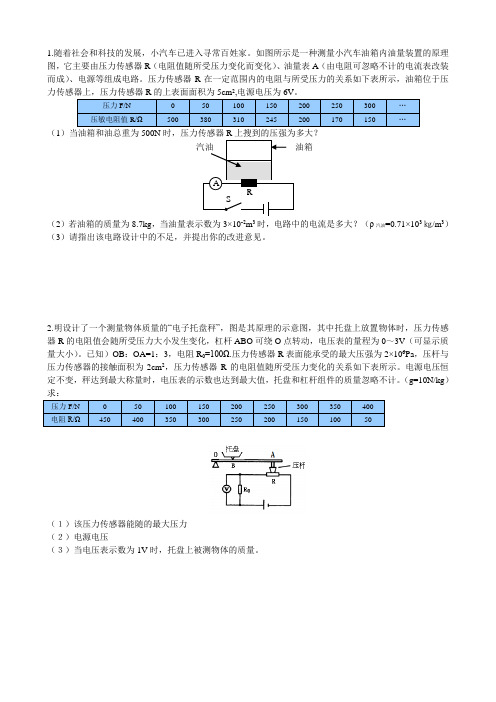

1.随着社会和科技的发展，小汽车已进入寻常百姓家。

如图所示是一种测量小汽车油箱内油量装置的原理图，它主要由压力传感器R （电阻值随所受压力变化而变化）、油量表A （由电阻可忽略不计的电流表改装而成）、电源等组成电路。

压力传感器R 在一定范围内的电阻与所受压力的关系如下表所示，油箱位于压力传感器上，压力传感器R 的上表面面积为5cm 2
（1
（2）若油箱的质量为8.7kg ，当油量表示数为3×10
m 时，电路中的电流是多大？（ρ汽油=0.71×103㎏/m 3） （3）请指出该电路设计中的不足，并提出你的改进意见。

2.明设计了一个测量物体质量的“电子托盘秤”，图是其原理的示意图，其中托盘上放置物体时，压力传感器R 的电阻值会随所受压力大小发生变化，杠杆ABO 可绕O 点转动，电压表的量程为0～3V （可显示质量大小）。

已知）OB ：OA=1：3，电阻R 0=100Ω.压力传感器R 表面能承受的最大压强为2×106Pa ，压杆与压力传感器的接触面积为2cm 2，压力传感器R 的电阻值随所受压力变化的关系如下表所示。

电源电压恒定不变，秤达到最大称量时，电压表的示数也达到最大值，托盘和杠杆组件的质量忽略不计。

（g=10N/kg ）
（１）该压力传感器能随的最大压力 （２）电源电压
（３）当电压表示数为1V 时，托盘上被测物体的质量。

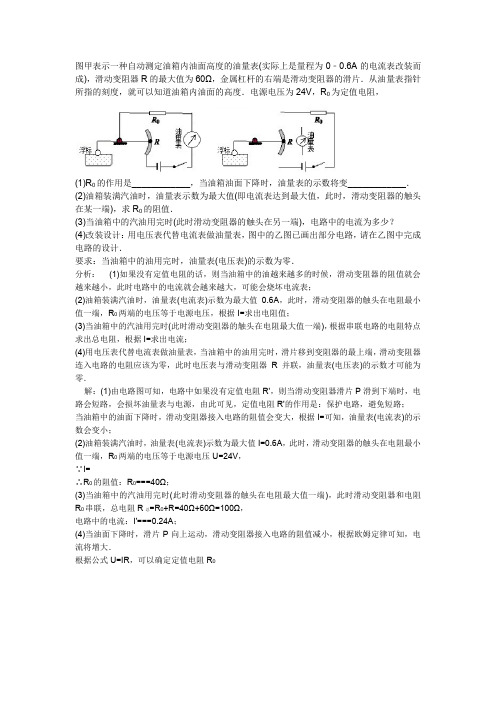

图甲表示一种自动测定油箱内油面高度的油量表(实际上是量程为0﹣0.6A的电流表改装而成)，滑动变阻器R的最大值为60Ω，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24V，R0为定值电阻，(1)R0的作用是____________，当油箱油面下降时，油量表的示数将变____________．(2)油箱装满汽油时，油量表示数为最大值(即电流表达到最大值，此时，滑动变阻器的触头在某一端)，求R0的阻值．(3)当油箱中的汽油用完时(此时滑动变阻器的触头在另一端)，电路中的电流为多少？(4)改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计．要求：当油箱中的油用完时，油量表(电压表)的示数为零．分析：(1)如果没有定值电阻的话，则当油箱中的油越来越多的时候，滑动变阻器的阻值就会越来越小，此时电路中的电流就会越来越大，可能会烧坏电流表；(2)油箱装满汽油时，油量表(电流表)示数为最大值0.6A，此时，滑动变阻器的触头在电阻最小值一端，R0两端的电压等于电源电压，根据I=求出电阻值；(3)当油箱中的汽油用完时(此时滑动变阻器的触头在电阻最大值一端)，根据串联电路的电阻特点求出总电阻，根据I=求出电流；(4)用电压表代替电流表做油量表，当油箱中的油用完时，滑片移到变阻器的最上端，滑动变阻器连入电路的电阻应该为零，此时电压表与滑动变阻器R并联，油量表(电压表)的示数才可能为零．解：(1)由电路图可知，电路中如果没有定值电阻R'，则当滑动变阻器滑片P滑到下端时，电路会短路，会损坏油量表与电源，由此可见，定值电阻R'的作用是：保护电路，避免短路；当油箱中的油面下降时，滑动变阻器接入电路的阻值会变大，根据I=可知，油量表(电流表)的示数会变小；(2)油箱装满汽油时，油量表(电流表)示数为最大值I=0.6A，此时，滑动变阻器的触头在电阻最小值一端，R0两端的电压等于电源电压U=24V，∵I=∴R0的阻值：R0===40Ω；(3)当油箱中的汽油用完时(此时滑动变阻器的触头在电阻最大值一端)，此时滑动变阻器和电阻R0串联，总电阻R总=R0+R=40Ω+60Ω=100Ω，电路中的电流：I′===0.24A；(4)当油面下降时，滑片P向上运动，滑动变阻器接入电路的阻值减小，根据欧姆定律可知，电流将增大．根据公式U=IR，可以确定定值电阻R0。

1、如图1所示为汽车油量显示装置示意图，它能自动测定油箱内油面的高度，R是滑动变阻器，油量表是将电流表刻度盘改装而成。

从油量表指针所指的刻度，就可以知道油箱内油量的多少。

试分析油量表的刻度均匀吗？图12、如图甲是某同学设计的一个能够测定邮箱内油面高度的装置.油量表是由学生用电流表改装而成,滑动变阻器的金属滑片是杠杆的一端.当在端时电路中的电流为,表示油箱已满;在端时电路中的电流为,表示油箱内无油.在改装表盘时,当他选择的滑动变阻器最大阻值为50欧时,他应选择的电源电压值和的阻值是多少?若油箱的容积为50L.,请你按该同学的改装,在电流表表盘图乙上标出油量表为0L.40L.50L,).的刻度位置(滑动变阻器接入的阻值随浮标升降均匀变化;确定的位置时要求有运算过程Array3、亮亮同学受图5所示电子秤的启发，自行设计了一个电子秤，其原理如图6所示，他试图用电压表（图中暂未画出）的示数来反映物体质量的大小。

设电源的电压恒定为U，定值电阻的阻值为R0，滑动变阻器的总电阻为R，总长度为l，滑动触头固定在安放托盘的轻弹簧上，并能随轻簧一起自由滑动，当托盘中不放物体时，滑动触头指在最上端，此时电压表的示数为零；当在托盘中放一物体时，滑动触头随弹簧向下移动到某一位置，于是电压表就指示出相应的示数.（1）在图6中接入电压表。

（2）根据连接情况，试分析表示质量大小的刻度盘的刻度是否均匀？图5图64、如图甲所示，是某研究性学习小组自制的电子秤原理图，它是利用电压表的示数来指示物体的质量．托盘、弹簧下端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA 间是可伸缩的导线，当盘中没有放物体时，滑片在滑动变阻器最上端a处，电压表示数为零．已知电阻R0=10Ω，电源电压U1为12V，电压表量程为0～9V，已知电压表示数U2和放在托盘中物体质量m成正比，其函数图象如图乙所示．当滑动变阻器滑片滑动打最下的b处时电压表示数为9V．（不计摩擦，弹簧始终在弹性限度内）求：（1）当增加托盘中物体质量时，安培表示数有无变化？说明理由．（2）当电压表示数为9V时，托盘中物体的质量为多少千克？滑动变阻器的最大阻值为多少欧姆？（3）当电压表示数每增加0.3V时，物体的质量增加了多少千克？5、某型号油量表工作原理如图甲所示，电源电压为24V，R0为定值电阻，为油量表（实际上是量程为0-0.6A的电流表），R1为压敏电阻，其阻值随所受压力F变化的图象如图乙（1）由乙图可知：压敏电阻R1随压力F的增大而，当油箱中的汽油用完时，R1的电阻为Ω。

物理电路油量表计算试题如下：
题目：某油量表由电流表改装而成，量程为1A，内阻为1Ω。

现将该油量表与一阻值为R的定值电阻串联后接在电动势为E、内阻为r的电源两端。

当油面下降到最低刻度时，电流表恰好达到满偏电流，此时电压表示数为0.5V，则下列说法正确的是（）
A.油箱的容量为0.5L
B.电压表的示数与电流表的示数之比等于R与r之和
C.若油箱的容量减小一半，电压表的示数将减小
D.若油箱的容量减小一半，电流表的示数将减小
A．根据闭合电路欧姆定律得：E=I(R+r+RA)，解得RA=IE−R−r=1E −R−r=E−R−r，则油箱的容量V=RARA⋅E=E−R−r，故A错误；
B．根据闭合电路欧姆定律得：U=E−I(R+r+RA)，解得IU=R+r+RA，即电压表的示数与电流表的示数之比等于R+r+RA，故B错误；C．油箱的容量减小一半，则RA减小一半，根据闭合电路欧姆定律得：U=E−I(R+r+21RA)，解得IU=R+r+21RA，即电压表的示数将减小，故C正确；
D．油箱的容量减小一半，则RA减小一半，根据闭合电路欧姆定律得：I=R+r+21RAE，解得I>R+r+RAE，即电流表的示数将增大，故D 错误。

故选C。

专题四计算题题型概述1.计算题是中考试卷的压轴题，江苏十三市的中考分值在12-17分之间，两、三道题，主要是力学计算、热学计算和电学综合计算.2.在解题前必须认真审题、书写规范，能画图的一定要作图辅助解题，特别是电学计算，必须搞清电路的连接(串联还是并联)，并将题目中的“数字条件”标出“物理量符号”，电学要尽可能在电路图上相应位置标出，注意区分“下标”，做到“同时”“同体”“统一”.还要注意题目中的隐含条件(例如:“用电器正常工作”意味着用电器上加的是额定电压、“水”意味着密度是l×103kg/m3)、附注条件(例如:“不计摩擦力”“不计温度对电阻的影响”…)，做到“有原理公式”“有数据代入”“有计算结果”，必要时还要“有分析说明”，有“最终结论”.归类探究类型一力学计算1.速度、密度、重力的计算(1)速度v=s/t;(2)密度ρ=m/v;(3)重力G= mg.2.压强的计算(1)常用公式P=F/S;P =ρgh;(2)对于水平面上的物体压力F=G=mg;对于密度均匀的柱体可以用公式P =ρgh计算压强的大小.3.浮力的计算(1)称量法:F浮=G一F拉，利用弹簧测力计两次称量汁算浮力大小;(2)原理法:F浮=G排液=ρ液V排液g; (3)平衡法:F浮=G物，利用物体漂浮或悬浮时，处于二力平衡4.机械功、机械功率、机械效率(1)机械功:W= Fs=Pt;(2)机械功率:p=W/t=Fv;其中速度v的单位必须是m/s;(3)机械效率η=(W有用/W总)×100%=(G物/nF)×100%=[G物/(G物+G动)]×100% (滑轮组).例1 ( 2017·扬州)如图，是某一款电动平衡车，两车轮与地面的接触面积为40cm2.(1)若地面受到的压强为5×104Pa，则该平衡车对地面的压力为多少?(2)若该平衡车20 s内沿水平面匀速行驶100 m，受到的阻力为90 N.则此过程中克服阻力做功的功率为多少?例2 (2017·深圳)如图是现代家庭使用的升降衣架的结构示意图，它可以很方便晾起洗好的衣服，其实就是通过一些简单机械的组合来实现此功能的.已知晾衣架上所挂衣服质量为4 kg,动滑轮、杆和晾衣架总质量为1 kg.小燕同学用力F拉动绳子自由端，在5s时间内使衣服匀速上移0.5 m(g取10 N/kg，不计绳重和摩擦).求:(1)绳子自由端拉力F的大小;(2)拉力所做的功W;(3)拉力的功率P;(4)整个过程中机械效率η.类型二热学计算1.物体温度变化吸放热公式:Q= c m△t2.燃料燃烧放出的热量:Q=mq.3.利用热量的热效率:η=(Q吸/Q放)×100%.例3 (2017·扬州)今年5月18日，我国在世界上第一次对可燃冰实现安全可控开采.1m3可燃冰分解后，可释放出约150m3天然气，已知q天然气=2.1×107J/m3,c水=4.2×103J/(kg·℃).(1)1 m3可燃冰释放出的天然气完全燃烧，放出的热量约是多少?(2)若上述热量全部被水吸收，可将多少kg的水从20℃加热至95℃?类型三电学计算1.串联电路:(1)I=I1=I2=…;U=U1+U2+…;R=R1+R2+…;(2) U1/U2= R1/R22.并联电路: I=I1+I2+…;U=U1=U2=…;(2) I1/I2= R1/R23.欧姆定律:I=U/R4.电功:W=UIt=(U2/R)t=I2Rt=Pt.5.电功率:P=W/t=UI= U2/R =I2R.6.电热:Q= I2Rt =W= UIt =(U2/R)t =Pt.例4 ( 2016·连云港)如图甲所示，是一种自动测量油箱内油量的装置，油量表(由电流表改装而成)的指针能指示油箱内油的多少.当油箱加满油时，浮标通过杠杆使滑片恰好移至变阻器的最下端;当油箱油量减少到5L时，油量表会发出警告.油的体积V和变阻器接入电路的电阻R的关系如图乙所示，电源电压恒为6V，定值电阻R0的阻值为100Ω.闭合开关S，求: (1)当油箱加满油时电路中的电流;(2)油箱内油量剩余一半时变阻器R两端的电压;(3)油量表刚报警时R0的功率.类型四力、热、电学综合初中阶段，力、热、电学综合运用难度较大，主要运用在内燃机、电动机等实际情景中，涉及能量转化及效率，速度、牵引力、功、功率、吸放热、热效率等综合计算.能量守恒定律是计算的纽带与关键.例5 ( 2015·南京)如图所示是某压力测力计的电路原理示意图图中电源电压为7.5 V并保持不变;定值电阻R0的规格是“400Ω15 mA”，起保护电路的作用;G是由灵敏电流表改装成的指针式测力显示器(电阻忽略不计);R是一种新型电子元件，在压力不超过600 N的前提下，其阻值随压力大小的变化规律如表格中数据所示.(1)R0上允许消耗的最大功率是多少?(2)分析表格数据可知:电子元件的阻值R随压力F变化的关系式是R= .(3)该测力计的量程是多少?(4)若要增大该测力计的量程，请说出两种改进方法.例6 (2017·遵义)有一种挂式电热水器内部简化电路如图所示，该热水器设有高、中、低三挡，已知电热丝R1=55Ω，高挡加热功率为1100W，电热转化效率为80%，水的比热容为4.2×103 J/ ( kg·℃).则:(1)将2 kg水从20℃加热到75℃需要吸收多少热量?(2)用高挡将2 kg水从20℃加热到75℃需要多少时间?(3)只闭合S,S2时，电热水器的电功率是多少?针对训练 1.(2017·徐州)汉代一些墓室、祠堂里有雕刻着画像的石头.现有一块汉画像石，质量为500 kg ，体积为0.2m 3,g 取10 N/kg.求: (1)这块汉画像石受到的重力; (2)汉画像石的密度.2. (2017·镇江)如图所示，将重力不计的吸盘内部空气排尽后与水平地砖完全贴合，已知贴合的面积为30 cm 2，大气压强为1×105 Pa,AB 为轻质杠杆，O 为转轴，OA 与OB 的长度之比为1:3.保持杠杆水平，某人在B 端用竖直向下的拉力F 将吸盘沿竖直方向刚好拉离地砖.(1)求吸盘所受的大气压力F 0; (2)求人所用拉力F;(3)若人沿图中虚线方向施加拉力F'将吸盘拉离地砖，请画出拉力F'的力臂.3. (2017·乐山)如图所示，某人通过滑轮组将深井中的物体拉至井口.已知物体在10 s 内被提升了2 m ，物体所受重力G=720 N ，人对绳子水平向右的拉力F=300 N.求: (1)物体上升的速度;(2)人匀速拉动绳子的功率; (3)人拉起货物时的机械效率4. (2017·无锡)图甲是某型号的抽水马桶水箱进水控制装置的示意图，浮子是有上底无下底的圆柱形容器，中间有圆柱形的孔(图乙是浮子的放大示意图)，壁的厚度忽略不计，浮子通过孔套在直杆上，并与调节螺母紧密相连，手动上下移动调节螺母，可以使浮子的位置随之上下移动，轻质细杆AB 可绕O 点旋转，A 端与直杆底端相连，B 端装有塞子，当水箱的进水孔进水，水面接触到浮子下端后，浮子内的空气开始被封闭压缩，随着水位继续上升，浮子上升带动直杆向上运动，当水位上升到一定高度，AB杆处于水平位置时，塞子压住进水孔，进水孔停止进水.(1)为测出浮子上底面的面积，给你刻度尺、量筒和水，请完成实验.①将浮子倒置后，用刻度尺测出浮子内的深度h;②将浮子装满水, ;③浮子上底面的面积表达式S上= (用所测量物理量的符号表示)(2)若浮子上升的过程中内部被封闭的空气不泄漏，用上述方法测得的浮子上底面的面积为10cm2，外界大气压为1.0×105 Pa，浮子、直杆、细杆AB、塞子的重力及所受浮力均不计，忽略所有摩擦,当进水孔停止进水时，浮子内的气体压强为外界大气压强的1.2倍，则此时:①浮子上底面所受内外气体压力差为多大?②OA长6 cm,OB长4 cm，塞子受到水的压力为多大?(3)科学研究表明，一定质量的气体，在温度不变时，其压强与体积成反比，当进水孔的水压过大时，塞子被冲开，水箱内的水位超过一定高度，会使水溢出，若通过移动调节螺母的方法保证马桶正常使用，应如何移动调节螺母?5.(2016·苏州)如图所示，电源电压为6V并保持不变，滑动变阻器规格为“24 Ω 1 A”.当滑片P移至最左端时，灯泡L正常发光，电流表示数为0.5 A;当滑片P移至中点时，电流表示数为0.3 A.(1)灯泡正常发光时灯丝电阻多大?(2)滑片P在最左端时，5 min内电流通过灯泡做功多大?(3)滑片P在中点时，灯泡的实际功率多大?6. (2016·南京)某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示(虚线框内为电饭锅的发热部位)已知R1=44 Ω,R2=2 156Ω.(1)开关S置于(选填“1”或“2”)挡时是高温烧煮挡，它的功率是多大?(2)保温焖饭时电路中的电流是多大?10 min产生的热量是多少?(3)若只要求将保温焖饭挡的功率提升10%,清通过计算具体说明改进措施.7.(2017·德州)图甲是一艘完全依靠太阳能驱动的船，该船长30米，宽15米，排水量60吨，船的表面安装有太阳能电池板，接收太阳能的功率为1.6×105 W，若接收的太阳能只用来驱动船前进.在一次航行中，从某一时刻开始，太阳能船受到水平方向的牵引力F随时间t的变化关系如图乙所示，船的运动速度v随时间t的变化关系如图丙所示(g取10 N/kg).求:(1)满载时太阳能船受到的浮力;(2)第50 s到第100 s内牵引力做的功;(3)第50 s到第100 s的运动过程中，太阳能船的效率.8. (2017·镇江)某汽车在平直路面上以75 km/h的速度匀速行驶1h的过程中，消耗了5 kg 汽油，汽油燃烧释放能量的40%随废气通过热电转换装置，如图所示，汽油热值近似取q=5×107J/kg，设汽油在气缸内完全燃烧.(1)图示时刻，四冲程汽油机处于冲程;若该汽油机每分钟完成7 200个冲程，则它每秒钟完成个工作循环:(2)若上述过程中汽油燃烧释放能量的30%用来驱动汽车行驶。

人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）一、单选题1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的是( )A.电压表示数变大，灯变亮B.电压表示数变小，灯变亮C.电压表示数变大，灯变暗D.电压表示数变小，灯变暗4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )A.V1示数变大，V2示数变小B.V1示数变大，∆U1>∆U2C.V1示数变小，V2示数和电流表示数之比变小D.V1示数变大，V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V,定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。

闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大，R0两端的电压变大8、如图所示的电路中，电源电压不变，R为定值电阻。
