实验十一 基于multisim的仪器放大器设计

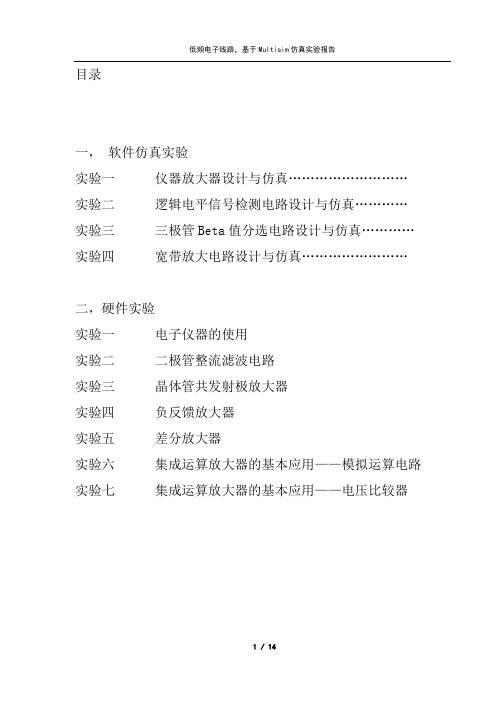

目录一，软件仿真实验实验一仪器放大器设计与仿真………………………实验二逻辑电平信号检测电路设计与仿真…………实验三三极管Beta值分选电路设计与仿真…………实验四宽带放大电路设计与仿真……………………二，硬件实验实验一电子仪器的使用实验二二极管整流滤波电路实验三晶体管共发射极放大器实验四负反馈放大器实验五差分放大器实验六集成运算放大器的基本应用——模拟运算电路实验七集成运算放大器的基本应用——电压比较器实验一、基于Multisim 的仪器放大器设计一、实验目的：1、掌握仪器放大器的设计方法，理解仪器放大器对共模信号的抑制能力；2、掌握虚拟仪器库中关于测试模拟电路仪器的使用方法，如示波器、毫伏表、函数信号发生器等虚拟仪器的使用。

二、实验基本原理：仪器放大器是用来放大差值信号的高精度放大器，它具有很大的共模抑制比，极高的输入电阻，且其增益能在大范围内可调。

下图是由三个集成运放构成的仪器放大器电路。

其中，集成运放U3组成减法电路，即差值放大器，集成运放U1和U2各对其相应的信号源组成对称的同相放大器，且21R R =，63R R =，74R R =令R R R ==21时，))(21(2121V V R RU U Go o -+=- 集成运放U3的输入信号是1o U 和2o U ，由于63R R =，74R R = 所以))(21()(21342134V V R R R R U U R R U Go o o -+-=--= 仪器放大器的差值电压增益)21(3421Go Vf R RR R V V U A +-=-=因此改变电阻的值可以改变仪器放大器的差值电压增益，此仪器放大器的增益是负的。

1o U2o U三、实验内容：1、 采用运算放大器设计并构建一仪器放大器，具体指标为：（1）当输入信号u i ＝2sinwt(mV)时，输出电压信号u o ＝0.4sinwt(V)，200=Vd A ，kHz f 1=；（2）输入阻抗要求Ω>M R i 1。

放大电路multisim实验报告1. 实验目的通过实验，熟悉和掌握放大电路的基本原理和放大倍数的计算方法。

2. 实验原理放大电路是指用于增大输入信号的电压、电流或功率的电路。

常用的放大电路有共射放大电路、共集放大电路和共基放大电路等。

本实验以共射放大电路为例进行研究。

共射放大电路是一种常见的放大电路，其特点是输入信号加在基极上，输出信号从集电极取出。

放大电路的放大倍数可通过直流负载线和交流负载线的交点来确定。

3. 实验器材和仪器- Multisim电路仿真软件- 电脑4. 实验步骤4.1 搭建电路在Multisim电路仿真软件中，选择适当的元件并搭建共射放大电路。

4.2 设置输入信号为电路添加一个函数信号发生器，设置输入信号的振幅和频率。

4.3 测量输出信号连接示波器，测量输出信号的波形。

4.4 计算放大倍数根据示波器上的波形，测量输入信号和输出信号的幅值，然后计算放大倍数。

5. 实验结果将示波器上测得的信号波形截图作为实验结果。

6. 实验讨论分析实验结果，讨论放大倍数是否符合预期，有无改进的空间。

7. 实验结论通过实验，我们成功搭建了共射放大电路，并计算出放大倍数。

实验结果和预期的结果相符。

通过这次实验，我们对放大电路的原理和计算方法有了更深入的了解。

8. 实验总结本次实验通过Multisim电路仿真软件，从搭建电路到测量输出信号，并计算出放大倍数。

实验过程中我们掌握了放大电路的基本原理和计算方法。

通过实验，我们发现实际电路中可能存在误差，因此在实际应用中应对放大电路进行优化和调整，以获得理想的放大效果。

基于Multisim的场效应管放大器电路设计场效应管放大器是一种基于场效应管的电路，可以将输入信号的幅度放大到更大的值。

在此处，我们将通过Multisim软件进行场效应管放大器电路的设计。

首先，我们需要选择电路的目标放大倍数。

在这个例子中，我们希望达到一个放大倍数为20的目标。

接着，我们需要选择场效应管的型号。

我们选择了2N7000型的场效应管，但实际上有许多不同的型号可以选择。

接下来，我们需要画出电路图。

我们使用Multisim软件进行画图，选择添加器件，包括两个2N7000型的场效应管，电阻器和DC电源。

我们选择将一个场效应管放置在放大器的输入端，将另一个场效应管放置在输出端。

接着，我们需要设置电路的参数值。

我们需要设定DC电源的电压，电阻器的阻值和场效应管的偏置电压。

在这个例子中，我们设置DC电源的电压为10V，电阻器的阻值为1kΩ，场效应管的偏置电压为5V。

接下来，我们需要运行电路模拟来检查电路的性能。

我们通过Multisim中的模拟器来模拟电路，使用示波器来观察电路的输入信号和输出信号。

如果模拟的结果符合我们的预期，我们可以继续优化电路。

我们可以尝试改变场效应管的型号或者改变偏置电压来进一步优化电路的性能。

最后，我们需要绘制电路的PCB布局图。

我们需要将电路图转换成布局图，使用Multisim软件进行布局。

在布局中，我们需要安排器件的位置，并连接各个器件。

总的来说，基于Multisim的场效应管放大器电路设计非常简单。

通过选择合适的器件并对电路进行设置，我们可以准确地设计出符合要求的电路，并且能够通过电路模拟来验证电路的性能。

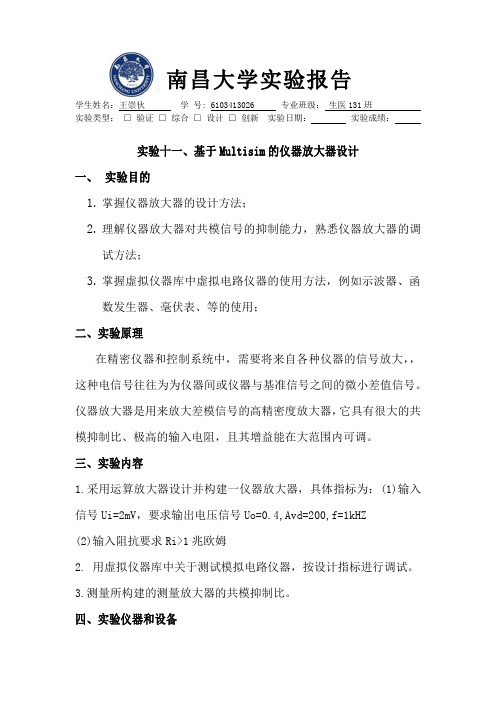

南昌大学实验报告学生姓名：王崇伙学号: 6103413026 专业班级：生医131班实验类型：□验证□综合□设计□创新实验日期：实验成绩：实验十一、基于Multisim的仪器放大器设计一、实验目的1.掌握仪器放大器的设计方法；2.理解仪器放大器对共模信号的抑制能力，熟悉仪器放大器的调试方法；3.掌握虚拟仪器库中虚拟电路仪器的使用方法，例如示波器、函数发生器、毫伏表、等的使用；二、实验原理在精密仪器和控制系统中，需要将来自各种仪器的信号放大，，这种电信号往往为为仪器间或仪器与基准信号之间的微小差值信号。

仪器放大器是用来放大差模信号的高精密度放大器，它具有很大的共模抑制比、极高的输入电阻，且其增益能在大范围内可调。

三、实验内容1.采用运算放大器设计并构建一仪器放大器，具体指标为：(1)输入信号Ui=2mV，要求输出电压信号Uo=0.4,Avd=200,f=1kHZ(2)输入阻抗要求Ri>1兆欧姆2. 用虚拟仪器库中关于测试模拟电路仪器，按设计指标进行调试。

3.测量所构建的测量放大器的共模抑制比。

四、实验仪器和设备Multisim虚拟仪器库中的函数信号发生器、毫伏表、示波器、集成运放等。

五、实验步骤（1），由Avd=Avf=-R4/R3(1+2R/RG)=200确定各种电阻阻值(2) 设计出电路图并连接好电路如图1：图1 ——仪器放大器设计电路3 打仿真开关，调节函数发生器使图中左侧万用表示数为2mV(4) 调节示波器使输入输出波形很好地显示（5）观察右侧万用表示数（6）仿真结果如图：数据处理：右侧万用表显示Uo=397.679mv,示波器上显示输入信号Ui=2.210mv,输出信号Uo=508.394Mv故理论值：Avd=Uo/Ui=397.679/2=198.84实际值：Avd= Uo/Ui=508.39/2.210=230.04实验心得通过本次实验，让我更加熟练Multisim的使用。

而且对仪器放大器有了更深入的了解，基本掌握了其作用和原理。

精品资料基于M u l t i s i m高频功率放大器设计........................................目录摘要···········（错误!未定义书签。

）0 引言........................ （错误!未定义书签。

）1 高频功率放大器知识简介 (2)1.1 电路工作原理 (3)1.2 高功放性能分析 (6)1.2.1 谐振功率放大器的动态特性 (6)1.2.2 功率放大器的负载特性 (7)1.2.3放大器工作状态的调整 (8)2 方案论证 (10)3 电路设计与参数计算 (11)3.1 设计任务要求 (11)3.2 单元电路设计 (11)3.2.1 甲类谐振放大器 (12)3.2.2 丙类高功放 (13)3.3 总体电路图设计.......................... （1错误!未定义书签。

）4 电路仿真与结果分析 (15)4.1 multisim软件简介 (17)4.2 仿真波形 (19)5 元件清单 (20)6 总结 (20)参考文献 (20)Abstract (20)基于Multisim的高频功率放大器的设计作者：指导教师：摘要：本论文主要介绍了EDA 软件Multisim的功能和特点,并利用其先进的高频仿真功能对丙类谐振功率放大器进行了仿真研究,给出了其各种外部特性仿真分析结果,实现了其功能验证. 该实例充分表明,Multisim可为高频电子电路的分析、设计和优化提供一个快捷、高效的新途径.关键字：高频功率放大器； Multisim0 引言高频谐振功率放大器是一种广泛应用于无线电通信系统中的基本电子电路. 其高工作频率和器件的非线性等特点是传统的分析和设计方法不得不面对的麻烦. 随着计算机技术和集成电路技术的发展,现代电子电路的设计方式已经步入了EDA技术时代. 如今,EDA 技术已被广泛的应用于电子电路设计、仿真、集成电路版图设计、印刷电路板的设计以及可编程器件的编程等过程中,极大地提高了电子电路与系统的设计质量及其效率,越来越受到人们的重视. 采用EDA 技术对电子产品设计进行前期工作已成为一种发展的必然趋势. 但目前流行的众多通用电路仿真软件一般不具备高频电路的仿真分析与设计功能. 本文介绍仿真软件Multisim 的主要功能特点,并利用其先进的高频仿真功能对丙类谐振功率放大器特性进行仿真研究。

信息工程学院课程设计报告书题目: 基于multisim10下的音响放大器设计与仿真课程：电子线路课程设计专业：电气工程及其自动化班级：学号：学生姓名：指导教师：2015年01月 07日信息工程学院课程设计任务书2015年1月7日信息工程学院课程设计成绩评定表信息工程学院课程设计报告书题目: 基于multisim10下的音响放大器设计与仿真课程：电子线路课程设计专业：电气工程及其自动化班级：学号：学生姓名：指导教师：2015年01月 07日信息工程学院课程设计任务书2015年1月7日信息工程学院课程设计成绩评定表摘要在Multisim 10软件环境下，采用运算放大集成电路模块和功率放大集成电路模块设计音频功率放大器，并根据其结构模块提出设计思路及论证，再通过仿真验证方案的正确性。

再根据其交流电源联想提出由Multisim 10设计一种由运算放大器构成的精确可控矩形波信号发生器，结合系统电路原理图重点阐述了各参数指标的实现与测试方法。

最后，简单介绍了直流稳压电源的构成及其简单仿真设计。

关键词：运算放大集成电路，模块，功率放大集成电路，矩形波，直流稳压源。

AbstractIn the Multisim 10 software environment, using an operational amplifier integrated circuit module and apower amplifying integrated circuit module design of the audio power amplifier, and puts forward the design ideas and arguments according to its structure module, and then through the correctness of the simulation verification scheme. According to the AC power supply association proposed by Multisim 10 to design a composed of operational amplifier precisely controllable rectangular wave signal generator, combined with the circuit diagram of the system focuses on the realization and test method of each parameter index. Finally, briefly introduces design consists of DC regulated power supply and a simple simulation.Key word: An operational amplifier integrated circuit,，Modular，Power amplifier integrated circuit，Rectangular wave，DC voltage stabilized source。
