实验一 单级放大电路
一、实验目得
1、 熟悉mul tisim 软件得使用方法
2、 掌握放大器静态工作点得仿真方法及其对放大器性能得影响
3、 学习放大器静态工作点、放大电压倍数、输入电阻、输出电阻得仿真方法,了解共射极电
路得特性
二、虚拟实验仪器及器材
双踪示波器、信号发生器、交流毫伏表、数字万用表 三、实验步骤 4、 静态数据仿真
电路图如下:

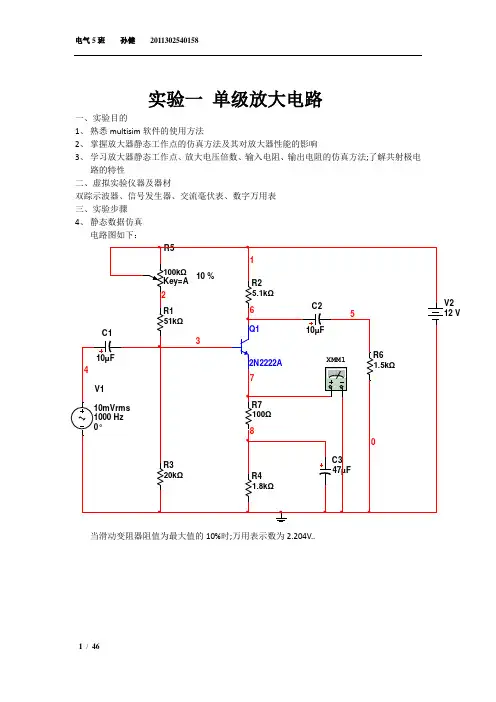

当滑动变阻器阻值为最大值得10%时,万用表示数为2。204V。
R151kΩ
R25.1kΩR320kΩ
R41.8kΩ
R5
100kΩ
Key=A 10 %
R61.5kΩ
V110mVrms 1000 Hz 0°
C110µF C210µF
C347µF
2Q1
2N2222A 3
R7
100Ω8
1
5
64XMM1
7
仿真得到三处节点电压如下
:
仿真数据(对地数据)单位:V 计算数据 单位:V 基极V(3) 集电极V(6) 发射级V(7)
V be
Vc e Rp 2。83387
6、12673 2.20436 0。6295
1
3、92237
10K Ω
5、 动态仿真一
(1)单击仪器表工具栏中得第四个(即示波器Oscillos cope),放置如图所示,并且连接电路、
(注意:示波器分为两个通道,每个通道有+与—,连接时只需要连接+即可,示波器默认得地已经接好、观察波形图时会出现不知道哪个波形就是哪个通道得,解决方法就是更改连接得导线颜色,即:右键单击导线,弹出,单击wir e colo r,可以更改颜色,同时示波器中波形颜色也随之改变)
R151kΩ
R25.1kΩR3
20kΩ
R41.8kΩ
R5
100kΩ
Key=A 10 %
V110mVrms 1000 Hz 0°
V212 V
C110µF
C210µF
C347µF
2Q1
2N2222A 3
R7100Ω8
1
XSC1
A
B
Ext Trig
+
+
_
_
+
_
746R61.5kΩ
5
(2)右键V1,出现properties,单击,出现
对话框,把voltage得数据改为10mV,Frequency得数据改为1KHz,确定、
(3)单击工具栏中运行按钮,便可以进行数据仿真、
(4)双击图标,得到如下波形:
电路图如下:
示波器波形如下:
由图形可知:输
入与输出相位相
反、
6、动态仿真二
(1)删除负载
电阻R6,重新
连接示波器
如图所示
(2)重新启动仿真,波形如下:
仿真数据(注意 填写单位) 计算 Vi 有效值
Vo 有效值
Av
R151kΩ
R25.1kΩR3
20kΩ
R41.8kΩ
R5
100kΩ
Key=A 10 %
V110mVrms 1000 Hz 0°
V212 V
C110µF
C210µF
C347µF 2Q1
2N2222A 3
R7100Ω8
1
XSC1
A
B
Ext Trig
+
+
_
_
+
_
740
5
6
9。9914mV
89.80256m V 8、988
R15.1kΩR251kΩ
R320kΩ
R41.8kΩ
C110uF
C210uF
R6
100kΩ
Key=A 10%
V110mVrms 1kHz 0°
V212 V
Q12N2222A
C347uF
1
35
4R7100Ω6
XMM1
8XSC1
A B
Ext Trig
+
+
_
_
+_
2
R55.1kΩ
7
仿真数据(注意填写单位) 计算 RL Vi Vo A v 5、1K Ω 9。994mV 193、536mV 19、3536
330Ω
9、994mV
24。314mV
2。433
(4)其她不变,增大与减小滑动变阻器得值,观察Vo 得变化,并记录波形:
综上可得到下列表格:
Vb Vc Ve 波形变化
Rp 增大 减小 增大 减小 先向上平移再恢复原处(a1、
b1图)
Rp 减小
增大
减小
增大
先向下平移再恢复原处(a2、
1、测输入电阻Ri,电路图如下
在输入端串联一个5、1千欧得电阻,如图所示,并且连接一个万用表,如图连接。启动仿真,记录数据,并填表、
如图所示:*万用表要打在交流档才能测试数据,其数据为VL、电路图及万用表示数如下:
