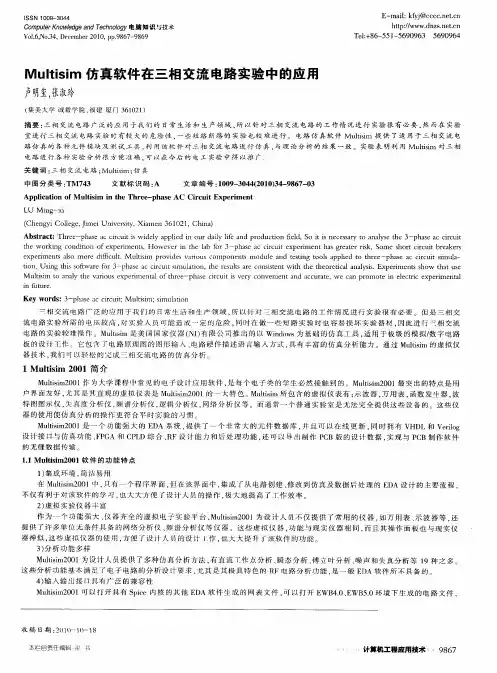

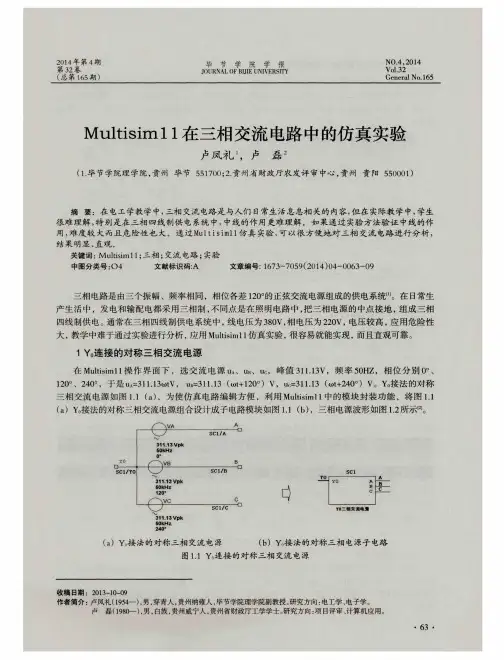

Multisim三相电路仿真实验

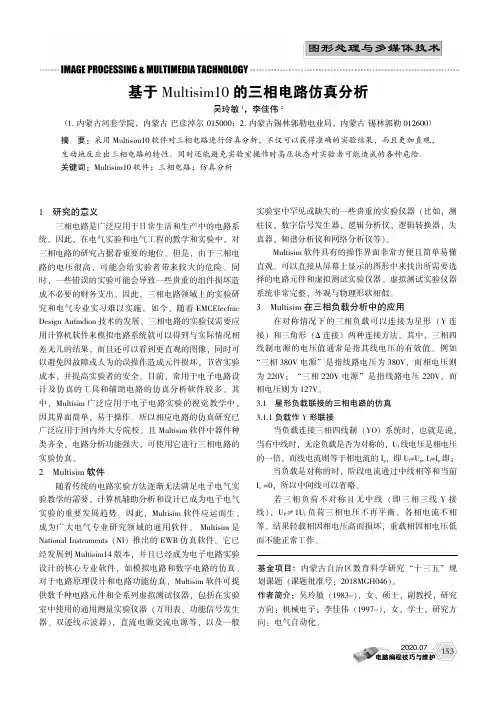

1研究的意义三相电路是广泛应用于日常生活和生产中的电路系统。

因此,在电气实验和电气工程的教学和实验中,对三相电路的研究占据着重要的地位。

但是,由于三相电路的电压很高,可能会给实验者带来较大的危险。

同时,一些错误的实验可能会导致一些贵重的组件损坏造成不必要的财务支出。

因此,三相电路领域上的实验研究和电气专业实习难以实施。

如今,随着EMCElecfnic Design Aufmdion 技术的发展,三相电路的实验仅需要应用计算机软件来模拟电路系统就可以得到与实际情况相差无几的结果,而且还可以看到更直观的图像,同时可以避免因故障或人为的误操作造成元件损坏,节省实验成本,并提高实验者的安全。

目前,常用于电子电路设计及仿真的工具和辅助电路的仿真分析软件较多。

其中,Multisim 广泛应用于电子电路实验的视觉教学中,因其界面简单,易于操作。

所以相应电路的仿真研究已广泛应用于国内外大专院校。

且Multisim 软件中器件种类齐全,电路分析功能强大,可使用它进行三相电路的实验仿真。

2Multisim 软件随着传统的电路实验方法逐渐无法满足电子电气实验教学的需要,计算机辅助分析和设计已成为电子电气实验的重要发展趋势。

因此,Multisim 软件应运而生,成为广大电气专业研究领域的通用软件。

Multisim 是National Instruments (NI)推出的EWB 仿真软件。

它已经发展到Multisim14版本,并且已经成为电子电路实验设计的核心专业软件,如模拟电路和数字电路的仿真。

对于电路原理设计和电路功能仿真,Multisim 软件可提供数千种电路元件和全系列虚拟测试仪器,包括在实验室中使用的通用测量实验仪器(万用表、功能信号发生器、双迹线示波器),直流电源交流电源等,以及一般实验室中罕见或缺失的一些贵重的实验仪器(比如,测柱仪,数字信号发生器,逻辑分析仪,逻辑转换器,失真器,频谱分析仪和网络分析仪等)。

EDA工具训练实训报告学院：电气与控制工程学院班级：自动化1201 姓名：学号：实验1：三相电路仿真一．电路设计及功能介绍三相电路是一种特殊的交流电路，由三相电源、三相负载和三相输电线路组成。

世界上电力系统电能生产供电方式大都采用三相制。

三相电路由三相交流电源供电，三相交流电源指能够提供3个频率相同而相位不同的电压或电流的电源，三相发电机的各相电压的相位互差120°。

三相电路有电源和负载Y连接和△连接等连接方式，本次仿真采用Y--Y连接。

二．三相电路电路分析1.三相对称负载Y--Y连接。

图1-1为其电路仿真。

图1-1.三相电路对称负载仿真线电流（相电流）/A 相电压/v 负载电压/v 中性线电流/uA2.2 381.077 220.015 8.277表1-1 三相电路对称负载仿真各项数据2.去掉中性线后三相对称负载电路仿真，如图1-2.图1-2去掉中性线后.三相电路对称负载仿真线电流（相电流）/A 相电压/v 负载电压/v2.2 381.077 220.015表1-2去掉中性线后三相电路对称负载仿真各项数据3.改变三相对称负载的大小，如图1-3.图1-3改变三相对称负载后三相电路对称负载仿真各项数据线电流（相电流）/A 相电压/v 线电压/v4.4 381.077 220.015表1-3 改变三相对称负载后三相电路对称负载仿真各项数据4.三相负载三角形联结的电路仿真图1-4.三相电路△负载仿真线电压（相电压）/v 线电流/A相电流/A381.069 6.6 3.811表1-4.三相电路△负载仿真各项数据本实验包括四个部分，一是三相对称负载Y--Y接法，二是去掉一中的中性线，通过一和二的对比可以得出三相电路中中性线的作用，三改变了对称负载的大小，可以得出负载大小对各项数值的影响，四十三相对称负载Y--△接法，通过四与一二三的对比，可以发现△负载与Y负载的不同。

通过对比以上各组实验及数据，可以得到：1.在Y--Y三相对称负载电路中，中性线上电流几乎为零，中性线不起作用。

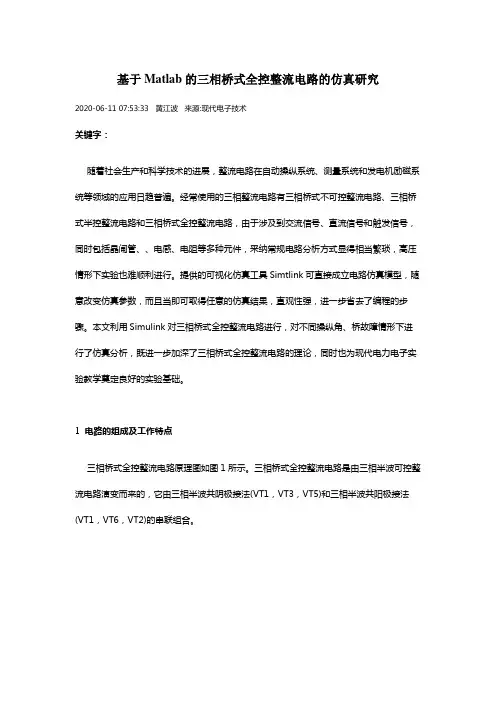

基于Matlab的三相桥式全控整流电路的仿真研究2020-06-11 07:53:33 黄江波来源:现代电子技术关键字：随着社会生产和科学技术的进展，整流电路在自动操纵系统、测量系统和发电机励磁系统等领域的应用日趋普遍。

经常使用的三相整流电路有三相桥式不可控整流电路、三相桥式半控整流电路和三相桥式全控整流电路，由于涉及到交流信号、直流信号和触发信号，同时包括晶闸管、、电感、电阻等多种元件，采纳常规电路分析方式显得相当繁琐，高压情形下实验也难顺利进行。

提供的可视化仿真工具Simtlink可直接成立电路仿真模型，随意改变仿真参数，而且当即可取得任意的仿真结果，直观性强，进一步省去了编程的步骤。

本文利用Simulink对三相桥式全控整流电路进行，对不同操纵角、桥故障情形下进行了仿真分析，既进一步加深了三相桥式全控整流电路的理论，同时也为现代电力电子实验教学奠定良好的实验基础。

1 电路的组成及工作特点三相桥式全控整流电路原理图如图1所示。

三相桥式全控整流电路是由三相半波可控整流电路演变而来的，它由三相半波共阴极接法(VT1，VT3，VT5)和三相半波共阳极接法(VT1，VT6，VT2)的串联组合。

其工作特点是任何时刻都有不同组别的两只晶闸管同时导通，组成电流通路，因此为保证电路启动或电流断续后能正常导通，必需对不同组别应到导通的一对晶闸管同时加触发脉冲，因此触发脉冲的宽度应大于π／3的宽脉冲。

宽脉冲触发要求触发功率大，易使脉冲变压器饱和，因此能够采纳脉冲列代替双窄脉冲；每隔π／3换相一次，换相进程在共阴极组和共阳极组连番进行，但只在同一组别中换相。

接线图中晶闸管的编号方式使每一个周期内6个管子的组合导通顺序是VT1-VT2-VT3-VT4-VT5-VT6；共阴极组T1，T3，T5的脉冲依次相差2π／3；同一相的上下两个桥臂，即VT1和VT4，VT3和VT6，VT5和VT2的脉冲相差π，给分析带来了方便；当α=O时，输出电压Ud一周期内的波形是6个线电压的包络线。

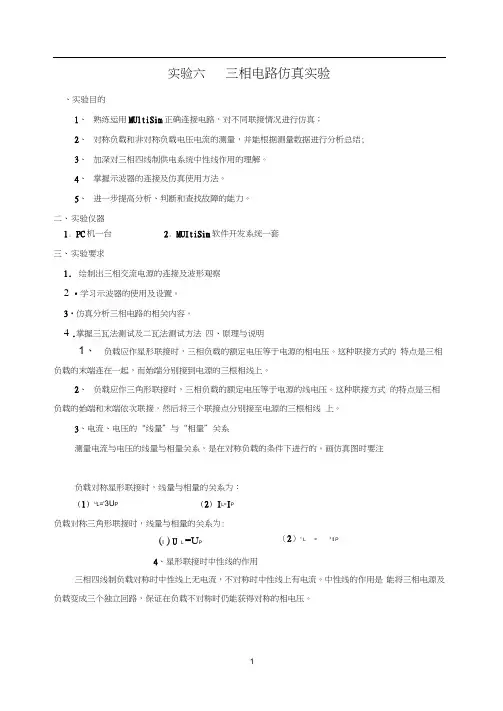

实验六三相电路仿真实验、实验目的1、熟练运用MUltiSim正确连接电路，对不同联接情况进行仿真；2、对称负载和非对称负载电压电流的测量，并能根据测量数据进行分析总结;3、加深对三相四线制供电系统中性线作用的理解。

4、掌握示波器的连接及仿真使用方法。

5、进一步提高分析、判断和查找故障的能力。

二、实验仪器1. PC机一台2. MUItiSim软件开发系统一套三、实验要求1.绘制出三相交流电源的连接及波形观察2 •学习示波器的使用及设置。

3•仿真分析三相电路的相关内容。

4 .掌握三瓦法测试及二瓦法测试方法四、原理与说明1、负载应作星形联接时，三相负载的额定电压等于电源的相电压。

这种联接方式的特点是三相负载的末端连在一起，而始端分别接到电源的三根相线上。

2、负载应作三角形联接时，三相负载的额定电压等于电源的线电压。

这种联接方式的特点是三相负载的始端和末端依次联接，然后将三个联接点分别接至电源的三根相线上。

3、电流、电压的“线量”与“相量”关系测量电流与电压的线量与相量关系，是在对称负载的条件下进行的。

画仿真图时要注负载对称星形联接时，线量与相量的关系为：(1) U L='3U P(2) I L=I P负载对称三角形联接时，线量与相量的关系为:（2）1 L = 3I P(I) U L =U P4、星形联接时中性线的作用三相四线制负载对称时中性线上无电流，不对称时中性线上有电流。

中性线的作用是能将三相电源及负载变成三个独立回路，保证在负载不对称时仍能获得对称的相电压。

如果中性线断开，这时线电压仍然对称， 但每相负载原先所承受的对称相电压被破坏,各相负载承受的相电压高低不一，有的可能会造成欠压，有的可能会过载。

五、实验内容及参考实验步骤 （一）、建立三相测试电路如下三相电压相位差： φ =（二）、三相对称星形负载的电压、电流测量（1） 使用MUItiSim 软件绘制电路图1,图中相电压有效值为 220V 。

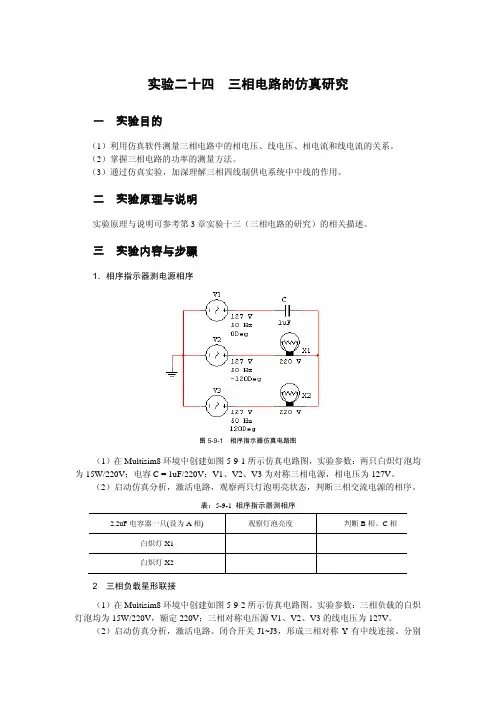

实验二十四三相电路的仿真研究一 实验目的（1）利用仿真软件测量三相电路中的相电压、线电压、相电流和线电流的关系。

（2）掌握三相电路的功率的测量方法。

（3）通过仿真实验，加深理解三相四线制供电系统中中线的作用。

二 实验原理与说明实验原理与说明可参考第3章实验十三（三相电路的研究）的相关描述。

三 实验内容与步骤1．相序指示器测电源相序图5-9-1 相序指示器仿真电路图（1）在Multisim8环境中创建如图5-9-1所示仿真电路图，实验参数：两只白炽灯泡均为15W/220V；电容C = 1uF/220V；V1、V2、V3为对称三相电源，相电压为127V。

（2）启动仿真分析，激活电路，观察两只灯泡明亮状态，判断三相交流电源的相序。

表：5-9-1 相序指示器测相序2.2uF电容器一只(设为A相) 观察灯泡亮度判断B相、C相白炽灯X1白炽灯X22 三相负载星形联接（1）在Multisim8环境中创建如图5-9-2所示仿真电路图。

实验参数：三相负载的白炽灯泡均为15W/220V，额定220V；三相对称电压源V1、V2、V3的线电压为127V。

（2）启动仿真分析，激活电路。

闭合开关J1~J3，形成三相对称Y有中线连接。

分别测量三相负载的线电压、相电压、线电流、中线电流、电源与负载中点的电压，数据记入表5-9-2中。

（3）断开开关J3，其余开关闭合，形成对称三相负载Y无中线连接。

分别测量三相负载的线电压、相电压、线电流、电源与负载中性点的电压，数据记入表5-8-2中。

（4）断开开关J1、J2，闭合开关J3，形成不对称三相负载Y有中线连接。

分别测量三相负载的线电压、相电压、线电流、中线电流、电源与负载中性点的电压，数据记入表5-9-2中。

（5）闭合开关J1~J3，形成不对称三相负载Y无中线连接。

分别测量三相负载的线电压、相电压、线电流、电源与负载中性点的电压，数据记入表5-9-2中。

（6）对于上述四种三相负载连接情况，分别用三瓦计法和二瓦计法测三相负载的有功功率，功率表接线如图5-9-3所示。

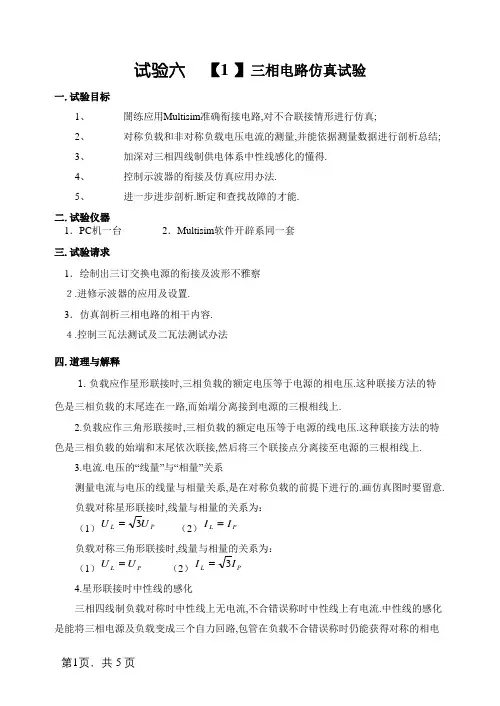

试验六 【1 】三相电路仿真试验一.试验目标1、 闇练应用Multisim 准确衔接电路,对不合联接情形进行仿真;2、 对称负载和非对称负载电压电流的测量,并能依据测量数据进行剖析总结;3、 加深对三相四线制供电体系中性线感化的懂得.4、 控制示波器的衔接及仿真应用办法.5、进一步进步剖析.断定和查找故障的才能.二.试验仪器1．PC 机一台 2．Multisim 软件开辟系同一套 三.试验请求1．绘制出三订交换电源的衔接及波形不雅察 ２.进修示波器的应用及设置. 3．仿真剖析三相电路的相干内容. ４.控制三瓦法测试及二瓦法测试办法 四.道理与解释1.负载应作星形联接时,三相负载的额定电压等于电源的相电压.这种联接方法的特色是三相负载的末尾连在一路,而始端分离接到电源的三根相线上.2.负载应作三角形联接时,三相负载的额定电压等于电源的线电压.这种联接方法的特色是三相负载的始端和末尾依次联接,然后将三个联接点分离接至电源的三根相线上.3.电流.电压的“线量”与“相量”关系测量电流与电压的线量与相量关系,是在对称负载的前提下进行的.画仿真图时要留意. 负载对称星形联接时,线量与相量的关系为： （1）P L U U 3=（2）P L I I =负载对称三角形联接时,线量与相量的关系为： （1）P L U U = （2）P L I I 3=4.星形联接时中性线的感化三相四线制负载对称时中性线上无电流,不合错误称时中性线上有电流.中性线的感化是能将三相电源及负载变成三个自力回路,包管在负载不合错误称时仍能获得对称的相电压.假如中性线断开,这时线电压仍然对称,但每相负载本来所推却的对称相电压被损坏,各相负载推却的相电压高下不一,有的可能会造成欠压,有的可能会过载. 五.试验内容及参考试验步调 （一）.树立三相测试电路如下：V1220 V 50 Hz 0Deg V2220 V 50 Hz 120Deg V3220 V 50 Hz 240DegX3220 V X4220 VJ2Key = BJ1Key = A43X1220 VX2220 V26NN'UVWJ3Key = C15图1 三相负载星形联接试验电路图1．接入示波器：测量ABC 三相电压波形.并鄙人表中绘出图形.Timebase ：_________/DIV 三相电压相位差：φ=__________. （二）.三相对称星形负载的电压.电流测量（1）应用Multisim 软件绘制电路图1,图中相电压有用值为220V.（2）准确接入电压表和电流表,J1打开,J2 .J3闭合,测量对称星形负载在三相四线制（有中性线）时各线电压.相电压.相（线）电流和中性线电流.中性点位移电压.记入表1中. （3）打开开关J2,测量对称星形负载在三相三线制（无中性线）时电压.相电压.相（线）电流.中性线电流和中性点位移电压,记入表1中.表1 三相对称星形负载的电压.电流（4）依据测量数据剖析三相对称星形负载联接时电压.电流“线量”与“相量”的关系.结论：（三）.三相不合错误称星形负载的电压.电流测量（1）准确接入电压表和电流表,J1闭合,J2 .J3闭合,测量不合错误称星形负载在三相四线制（有中性线）时各线电压.相电压.相（线）电流和中性线电流.中性点位移电压.记入表2中.（2）打开开关J2,测量不合错误称星形负载在三相三线制（无中性线）时各线电压.相电压.相（线）电流.中性线电流和中性点位移电压,记入表2中.表2 三相不合错误称星形负载的电压.电流（3）依据测量数据剖析,解释三相负载不合错误称时中性线的重要感化,由此得出为什么中性线不许可加装熔断器的原因？在负载不合错误称的时刻依旧获得的对称的相电压.结论：（四）.三相电路星形联络测试功率： 1.画出如下图：2．接入功率表测出每相功率：=A P ,=B P _________,=C P _________,总功率P 总=.3．在B 相接入电流表测出I B =,盘算总功率P 总=. 4．测量相电压=A U ____,线电压=AB U ____,相电压和线电压关系：________.5. 应用上面电路图,树立二瓦法测试电路并验证总功率二瓦法接入瓦特表,仿真测出每相功率：Ｐ１＝,Ｐ２＝ _________, 总功率P 总=.（五）.三相对称星形负载故障剖析（1）三相对称星形负载,将U 相断路,即J3打开,J1打开.J2闭合,测量四线制时各线电压.相电压.相（线）电流和中性线电流.中性点位移电压.记入表3中.（2）上述负载中,打开开关J2,测量三线制U 相断路时各线电压.相电压.相（线）电流和中性线电流.中性点位移电压,记入表3中.表3 三相对称星形负载故障剖析(3)思虑：负载对称,星形联接,无中线,如有一相负载产生断路故障,对其余两相负载的影响若何？测量时如产生渺小的误差,这主如果软件本身的原因,如许小的误差对成果并没有太大的影响.六．试验陈述请求1．依据现实操纵,具体写出试验步调.2．打印并剖析各仿真成果.七．预习请求1．预习教材中的相干内容.2．浏览并熟习本次试验的内容.。

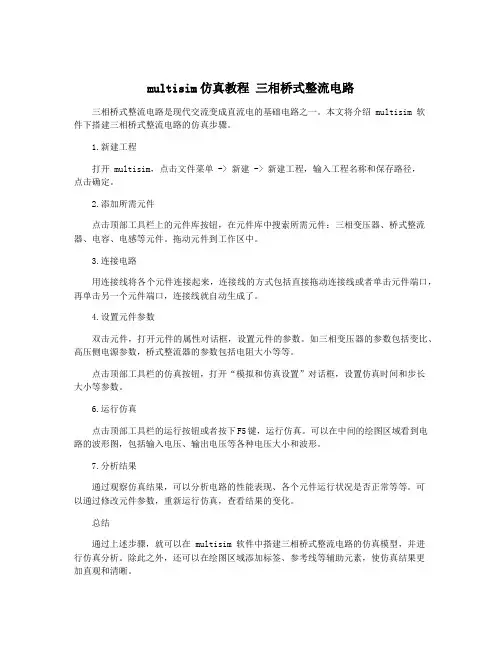

multisim仿真教程三相桥式整流电路
三相桥式整流电路是现代交流变成直流电的基础电路之一。

本文将介绍 multisim 软
件下搭建三相桥式整流电路的仿真步骤。

1.新建工程
打开 multisim，点击文件菜单 -> 新建 -> 新建工程，输入工程名称和保存路径，
点击确定。

2.添加所需元件
点击顶部工具栏上的元件库按钮，在元件库中搜索所需元件：三相变压器、桥式整流器、电容、电感等元件。

拖动元件到工作区中。

3.连接电路
用连接线将各个元件连接起来，连接线的方式包括直接拖动连接线或者单击元件端口，再单击另一个元件端口，连接线就自动生成了。

4.设置元件参数
双击元件，打开元件的属性对话框，设置元件的参数。

如三相变压器的参数包括变比、高压侧电源参数，桥式整流器的参数包括电阻大小等等。

点击顶部工具栏的仿真按钮，打开“模拟和仿真设置”对话框，设置仿真时间和步长
大小等参数。

6.运行仿真
点击顶部工具栏的运行按钮或者按下F5键，运行仿真。

可以在中间的绘图区域看到电路的波形图，包括输入电压、输出电压等各种电压大小和波形。

7.分析结果
通过观察仿真结果，可以分析电路的性能表现、各个元件运行状况是否正常等等。

可
以通过修改元件参数，重新运行仿真，查看结果的变化。

总结
通过上述步骤，就可以在 multisim 软件中搭建三相桥式整流电路的仿真模型，并进
行仿真分析。

除此之外，还可以在绘图区域添加标签、参考线等辅助元素，使仿真结果更
加直观和清晰。

第四章三相电路§4-6应用Multisim软件进行三相电路仿真实验一、实验目的（1）通过仿真实验了解三相负载的星型连接。

（2）通过仿真实验掌握负载星形连接时的线电压与相电压之间的关系。

（3）通过仿真实验进一步理解三相四线制的中线在负载不对称时的作用。

二、实验原理及说明对称三相负载做星形连接时，负载的相电压与相电流均对称，负载的线电压是相电压的倍，负载的线电流与相电流相等，中线电流为零。

三相负载星型连接，有中线时，不论负载对称与否，负载中性点的电位与电源中性线的电位相同。

负载的端电压保持对称关系，线电压有效值是相电压有效值的倍，即无中性线时，负载对称时与有中性线时相同，负载不对称时，负载中性点的电位将与电源中性线的电位不同。

各相负载的端电压不再保持对称关系。

33pl U U 3三、实验内容及步骤（1）在Multisim软件中按图建立实验电路。

在电路中接入两只开关，J1用来控制中性线的通断，使电路成为三相三线制和三相四线制连接；J2用来控制A相负载的切换，使电路成为对称负载与不对称负载连接电路。

电路中接入四只交流电流表分别用来测量各相的线电流和中线电流。

接入六只电压表分别用来测量相电压和三根端线之间的线电压。

（2）分别按空格键和A键，闭合开关J1和J2，使电路成为三相四线制对称电路。

单击仿真开关，运行仿真，测量相电压、线电压、线电流、中线电流，并将所得数据记录在表中。

项目线电流（A）线电压（V）相电压（V）中线电流（A）IAIBICUABUBCUCAUAUBUCIN对称负载（J2闭合）有中线（J1闭合）无中线（J1断开）不对称负载（J2断开）有中线（J1闭合）无中线（J1断开）（3）按空格键，断开开关J1，使电路成为三相三线制对称电路。

单击仿真开关，运行仿真，测量相电压、线电压、线电流，并将所得数据记录在表中。

（4）按A键，断开开关J2，按空格键，闭合开关J1，使电路成为三相四线制不对称电路。

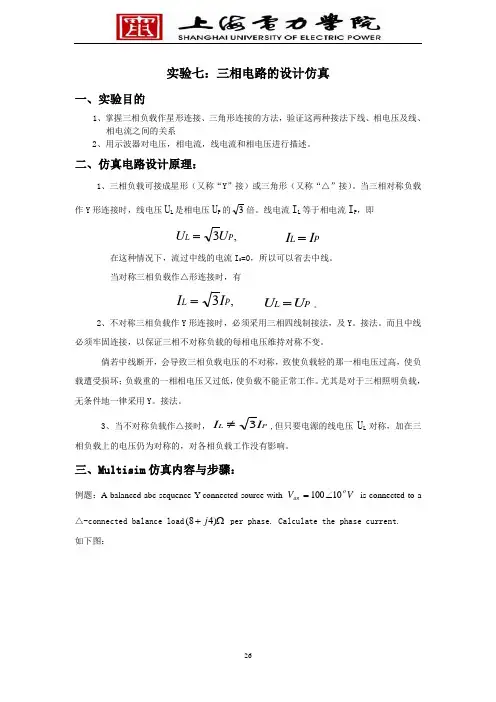

实验七：三相电路的设计仿真一、实验目的1、掌握三相负载作星形连接、三角形连接的方法，验证这两种接法下线、相电压及线、相电流之间的关系2、用示波器对电压，相电流，线电流和相电压进行描述。

二、仿真电路设计原理：1、三相负载可接成星形（又称“Y ”接）或三角形（又称“△”接）。

当三相对称负载作Y 形连接时，线电压U L 是相电压U P 的3倍。

线电流I L 等于相电流I P ，即,3P L U U = P L I I =在这种情况下，流过中线的电流I 0=0，所以可以省去中线。

当对称三相负载作△形连接时，有,3P L I I = P L U U =。

2、不对称三相负载作Y 形连接时，必须采用三相四线制接法，及Y 。

接法。

而且中线必须牢固连接，以保证三相不对称负载的每相电压维持对称不变。

倘若中线断开，会导致三相负载电压的不对称，致使负载轻的那一相电压过高，使负载遭受损坏；负载重的一相相电压又过低，使负载不能正常工作。

尤其是对于三相照明负载，无条件地一律采用Y 。

接法。

3、当不对称负载作△接时，P L I I 3≠,但只要电源的线电压U L 对称，加在三相负载上的电压仍为对称的，对各相负载工作没有影响。

三、Multisim 仿真内容与步骤：例题：A balanced abc-sequence Y -connected source with V V oan 10100∠= is connected to a △-connected balance load Ω+)48(j per phase. Calculate the phase current. 如下图：理论分析：Ω∠=Ω+=∆o j Z 57.36944.848o AB o o o an ab V V V 402.17330103100303∠==+∠=∠=A Z V I o o o AB AB 43.1336.1957.26944.8402.173∠=∠∠==∆ A I I o o AB BC 57.10636.19120-∠=-∠=A I I o o AB CA 43.13336.19120∠=∠=建立电路仿真图：计算角度需用到示波器：示波器示数如下：oooϕ⨯=⨯⨯∆=⨯∆-8..3 f9384 t360103606=50218⨯又 红线超前蓝线o o o 9384.139384.310=+=ϕA I oAB 9384.13363.19∠=四、 结果与误差分析1 电压电容均不是整数，只能取有限位数，会造成误差。

Multisim三相电路仿真实验————————————————————————————————作者：————————————————————————————————日期：2--3 实验六 三相电路仿真实验一、实验目的1、 熟练运用Multisim 正确连接电路，对不同联接情况进行仿真；2、 对称负载和非对称负载电压电流的测量，并能根据测量数据进行分析总结；3、 加深对三相四线制供电系统中性线作用的理解。

4、 掌握示波器的连接及仿真使用方法。

5、 进一步提高分析、判断和查找故障的能力。

二、实验仪器1．PC 机一台 2．Multisim 软件开发系统一套 三、实验要求1．绘制出三相交流电源的连接及波形观察 ２.学习示波器的使用及设置。

3．仿真分析三相电路的相关内容。

４.掌握三瓦法测试及二瓦法测试方法 四、原理与说明1、负载应作星形联接时，三相负载的额定电压等于电源的相电压。

这种联接方式的特点是三相负载的末端连在一起，而始端分别接到电源的三根相线上。

2、负载应作三角形联接时，三相负载的额定电压等于电源的线电压。

这种联接方式的特点是三相负载的始端和末端依次联接，然后将三个联接点分别接至电源的三根相线上。

3、电流、电压的“线量”与“相量”关系测量电流与电压的线量与相量关系，是在对称负载的条件下进行的。

画仿真图时要注意。

负载对称星形联接时，线量与相量的关系为： （1）P L U U 3=（2）P L I I =负载对称三角形联接时，线量与相量的关系为：（1）P L U U = （2）P LI I 3=4、星形联接时中性线的作用三相四线制负载对称时中性线上无电流，不对称时中性线上有电流。

中性线的作用是能将三相电源及负载变成三个独立回路，保证在负载不对称时仍能获得对称的相电压。

--4 如果中性线断开，这时线电压仍然对称，但每相负载原先所承受的对称相电压被破坏，各相负载承受的相电压高低不一，有的可能会造成欠压，有的可能会过载。

真验六三相电路仿真正在验之阳早格格创做一、真验手段1、流利使用Multisim精确对接电路，对于分歧连接情况举止仿真；2、对于称背载战非对于称背载电压电流的丈量，并能根据丈量数据举止分解归纳；3、加深对于三相四线制供电系统中性线效率的明白.4、掌握示波器的对接及仿真使用要领.5、进一步普及分解、推断战查找障碍的本领.二、真验仪器1．PC机一台2．Multisim硬件启垦系统一套三、真验央供1．画制出三相接流电源的对接及波形瞅察２.教习示波器的使用及树坐.3．仿真分解三相电路的相关真质.４.掌握三瓦法尝试及二瓦法尝试要领四、本理取证明1、背载应做星形连接时，三相背载的额定电压等于电源的相电压.那种连接办法的特性是三相背载的终端连正在所有，而初端分别接到电源的三根相线上.2、背载应做三角形连接时，三相背载的额定电压等于电源的线电压.那种连接办法的特性是三相背载的初端战终端依次连接，而后将三个连接面分别接至电源的三根相线上.3、电流、电压的“线量”取“相量”关系丈量电流取电压的线量取相量关系，是正在对于称背载的条件下举止的.画仿真图时要注意.背载对于称星形连接时，线量取相量的关系为： （1）P L U U 3= （2）P L I I =背载对于称三角形连接时，线量取相量的关系为： （1）P L U U = （2）P L I I 3= 4、星形连接时中性线的效率三相四线制背载对于称时中性线上无电流，分歧过失称时中性线上有电流.中性线的效率是能将三相电源及背载形成三个独力回路，包管正在背载分歧过失称时仍能赢得对于称的相电压.如果中性线断启，那时线电压仍旧对于称，但是每相背载本先所启受的对于称相电压被损害，各相背载启受的相电压下矮纷歧，有的大概会制成短压，有的大概会过载. 五、真验真质及参照真验步调 （一）、修坐三相尝试电路如下：图1 三相背载星形连接真验电路图1．接进示波器：丈量ABC 三相电压波形.并正在下表中画出图形.Timebase ：_________/DIV 三相电压相位好：φ=__________.（二）、三相对于称星形背载的电压、电流丈量（1）使用Multisim 硬件画制电路图1，图中相电压灵验值为220V.（2）精确接进电压表战电流表，J1挨启，J2 、J3关合，丈量对于称星形背载正在三相四线制（有中性线）时各线电压、相电压、相（线）电流战中性线电流、中性面位移电压.记进表1中.（3）挨启启关J2，丈量对于称星形背载正在三相三线制（无中性线）时电压、相电压、相（线）电流、中性线电流战中性面位移电压，记进表1中.压、电流“线量”取“相量”的关系.论断：（三）、三相分歧过失称星形背载的电压、电流丈量（1）精确接进电压表战电流表，J1关合，J2 、J3关合，丈量分歧过失称星形背载正在三相四线制（有中性线）时各线电压、相电压、相（线）电流战中性线电流、中性面位移电压.记进表2中.（2）挨启启关J2，丈量分歧过失称星形背载正在三相三线制（无中性线）时各线电压、相电压、相（线）电流、中性线电流战中性面位移电压，记进表2中.表2 三相分歧过失称星形背载的电压、电流中性线的主要效率，由此得出为什么中性线不允许加拆熔断器的本果？正在背载分歧过失称的时间依旧赢得的对于称的相电压.论断：（四）、三相电路星形联结尝试功率：1、画出如下图：2．接进功率表测出每相功率：=A P，=B P_________，=P_________，C总功率P总=.3．正在B相接进电流表测出I B=，估计总功率P总=.U____，相电压战线4．丈量相电压=A U____，线电压=AB电压关系：________.5、利用上头电路图，修坐二瓦法尝试电路并考证总功率二瓦法接进瓦特表，仿真测出每相功率：Ｐ１＝，Ｐ２＝_________，总功率P总=.（五）、三相对于称星形背载障碍分解（1）三相对于称星形背载，将U相断路，即J3挨启，J1挨启、J2关合，丈量四线制时各线电压、相电压、相（线）电流战中性线电流、中性面位移电压.记进表3中.（2）上述背载中，挨启启关J2，丈量三线制U相断路时各线电压、相电压、相（线）电流战中性线电流、中性面位移电压，记进表3中.(3)思索：背载对于称，星形连接，无中线，若有一相背载爆收断路障碍，对于其余二相背载的效率怎么样？丈量时如爆收微弱的缺面，那主假如硬件自己的本果，那样小的缺面对于截止并不太大的效率.六．真验报告央供1．根据本质支配，仔细写出真验步调.2．挨印并分解各仿真截止.七．预习央供1．预习课本中的相关真质.2．阅读并认识本次真验的真质.。

2019年4月总第311期ISSN1672-1438CN11-4994/T 作者简介：兰海燕，工程硕士，讲师。

在高职高专院校电力类或电力相关专业教学中，讲练结合是非常必要的。

在三相交流电路的学习过程中，三相三线制、三相四线制、负载平衡、负载不平衡等多种情况对于学习中的学生来说，有时理解得不是那么透彻，或者理论和实际情况不容易结合到一起。

所以本文讨论这一部分内容理论与实际相结合的教学研究[1]。

本仿真实验基于学生已学过相应理论基础的情况下进行。

1 构建实验电路为了方便地模拟各种实验情况，这里采用9个独立的SPST 开关J1～J9控制九盏灯泡X1～X9；电压采取三相星型电源，380/220 V ，50 Hz 。

考虑到不同实验条件下灯泡耐压及功耗问题，这里选取虚拟灯泡元件LAMP-VIRTUAL ，并设置最大额定电压400 V ，最大额定功率15 W ，三相电路如图1所示。

图1　三相实验电路2 测量实验数据本次实验共有以下几种情况，三相四线制Y0接平衡负载，三相三线制Y 接平衡负载，三相四线制Y0接不平衡负载，三相三线制Y 接不平衡负载。

不平衡负载考虑包含短路、断路的特殊情况。

实验需要测量三相线电压、负载相电压、负载线电流、中线电流和中点电压。

图2为三相四线制Y0接平衡负载情况下所有万用表的接线及读数。

双击仪表，显示读数，然后按以下顺序放置，便于读数。

左侧3块仪表(XMM1～XMM3)为线电流，中间3块表(XMM5～XMM7)为线电压，右侧3块表(XMM8～XMM10)为相电压。

中间及右侧最下面2块表分别为中线电流(XMM4)和中点电压(XMM11)。

不同万用表需要根据调至不同的测量档位。

图2　三相四线制Y0接平衡负载需要注意的是，当稍后测量三相三线制不同负载的时候，需要去掉中线，即需要去掉XMM4所在的导线，而不能去掉XMM11所在的导线。

因为这2块表XMM11是测量电压，其内阻非常大，本来这根线就是断路的情况。
