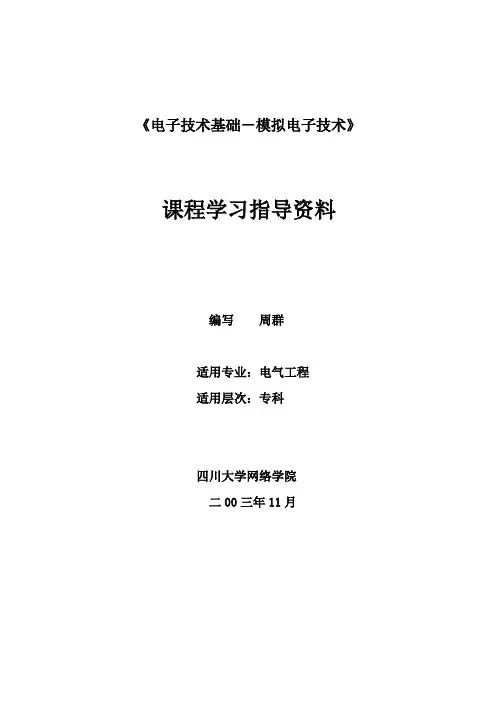

《模拟电子技术》备课笔记(图文并茂非常实用)
- 格式:docx
- 大小:1.38 MB
- 文档页数:19
模拟电子技术复习资料总结第一章半导体二极管一.半导体的基础知识1.半导体---导电能力介于导体和绝缘体之间的物质(如硅Si、锗Ge)。
2.特性---光敏、热敏和掺杂特性。
3.本征半导体----纯净的具有单晶体结构的半导体。
4.两种载流子----带有正、负电荷的可移动的空穴和电子统称为载流子。
5.杂质半导体----在本征半导体中掺入微量杂质形成的半导体。
体现的是半导体的掺杂特性。
*P型半导体:在本征半导体中掺入微量的三价元素(多子是空穴,少子是电子)。
*N型半导体:在本征半导体中掺入微量的五价元素(多子是电子,少子是空穴)。
6.杂质半导体的特性*载流子的浓度---多子浓度决定于杂质浓度,少子浓度与温度有关。
*体电阻---通常把杂质半导体自身的电阻称为体电阻。
*转型---通过改变掺杂浓度,一种杂质半导体可以改型为另外一种杂质半导体。
7.PN结*PN结的接触电位差---硅材料约为0.6~0.8V,锗材料约为0.2~0.3V。
*PN结的单向导电性---正偏导通,反偏截止。
8.PN结的伏安特性二.半导体二极管*单向导电性------正向导通,反向截止。
*二极管伏安特性----同PN结。
*正向导通压降------硅管0.6~0.7V,锗管0.2~0.3V。
*死区电压------硅管0.5V,锗管0.1V。
3.分析方法------将二极管断开,分析二极管两端电位的高低:若V阳>V阴(正偏),二极管导通(短路);若V阳<V阴(反偏),二极管截止(开路)。
1)图解分析法该式与伏安特性曲线的交点叫静态工作点Q。
2)等效电路法➢直流等效电路法*总的解题手段----将二极管断开,分析二极管两端电位的高低:若V阳>V阴(正偏),二极管导通(短路);若V阳<V阴(反偏),二极管截止(开路)。
三.*三种模型四.五.六.七.微变等效电路法八. 稳压二极管及其稳压电路*稳压二极管的特性---正常工作时处在PN结的反向击穿区,所以稳压二极管在电路中要反向连接。
模拟电子技术重点笔记在大学的学习生涯中,模拟电子技术这门课可真是让我又爱又恨。
它就像一个神秘的魔法世界,充满了各种奇妙的电路和元件,等待着我去探索和征服。
记得刚开始接触这门课的时候,看着那一本厚厚的教材,我心里直犯嘀咕:“这都是啥呀?怎么这么复杂!”但是,随着课程的推进,我逐渐被它的魅力所吸引。
先来说说二极管吧。
这小家伙看起来简单,可实际应用中却有不少讲究。
在一个实验课上,我们要搭建一个简单的整流电路,用到了二极管。
我小心翼翼地把二极管插在电路板上,心里默默祈祷:“可千万别出错啊!”结果,通电之后,啥反应都没有。
我当时就懵了,这是咋回事呢?经过一番仔细检查,才发现原来是我把二极管的极性接反了。
哎呀,真是个低级错误!不过通过这次,我可是把二极管的极性记得牢牢的,再也不会出错啦。
三极管也是个让人头疼的主儿。
它的工作原理那叫一个复杂,什么共射、共集、共基放大电路,听得我晕头转向。
为了搞清楚这些,我可是花了不少功夫。
有一次,我为了研究一个三极管放大电路的参数,在实验室里泡了整整一个下午。
我拿着万用表,不停地测量各个节点的电压和电流,一边记录数据,一边计算。
那认真劲儿,就像是在破解一个重大的科学谜题。
最后,当我算出的结果和理论值相差无几的时候,心里那个美呀,别提多有成就感了!说到集成运算放大器,这可是模拟电子技术中的大明星。
在做一个加法器实验的时候,我按照电路图连接好了所有的元件,满心期待着能得到正确的结果。
可是,现实却给了我一个大大的“惊喜”,输出的电压完全不对!我开始逐一检查线路,每一根导线、每一个焊点都不放过。
最后发现,原来是有一个电阻的阻值选错了。
换了正确的电阻之后,加法器终于正常工作了。
那一刻,我真的体会到了“细节决定成败”这句话的真谛。
还有反馈电路,这也是个难点。
为了搞清楚正反馈和负反馈的区别,我反复看书、做习题,还找老师和同学讨论。
有一次,我和几个同学为了一道关于反馈电路的题目争论得面红耳赤,谁也说服不了谁。

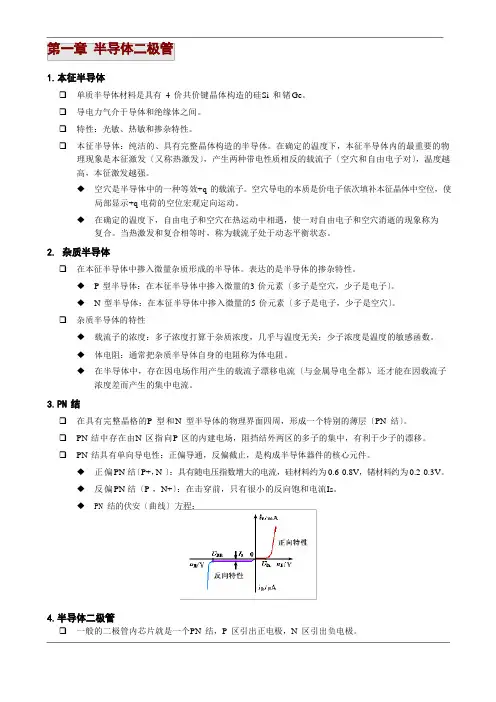

第一章半导体二极管1.本征半导体❑单质半导体材料是具有4 价共价键晶体构造的硅Si 和锗Ge。
❑导电力气介于导体和绝缘体之间。
❑特性:光敏、热敏和掺杂特性。
❑本征半导体:纯洁的、具有完整晶体构造的半导体。
在确定的温度下,本征半导体内的最重要的物理现象是本征激发〔又称热激发〕,产生两种带电性质相反的载流子〔空穴和自由电子对〕,温度越高,本征激发越强。
◆空穴是半导体中的一种等效+q 的载流子。
空穴导电的本质是价电子依次填补本征晶体中空位,使局部显示+q 电荷的空位宏观定向运动。
◆在确定的温度下,自由电子和空穴在热运动中相遇,使一对自由电子和空穴消逝的现象称为复合。
当热激发和复合相等时,称为载流子处于动态平衡状态。
2.杂质半导体❑在本征半导体中掺入微量杂质形成的半导体。
表达的是半导体的掺杂特性。
◆P 型半导体:在本征半导体中掺入微量的3 价元素〔多子是空穴,少子是电子〕。
◆N 型半导体:在本征半导体中掺入微量的5 价元素〔多子是电子,少子是空穴〕。
❑杂质半导体的特性◆载流子的浓度:多子浓度打算于杂质浓度,几乎与温度无关;少子浓度是温度的敏感函数。
◆体电阻:通常把杂质半导体自身的电阻称为体电阻。
◆在半导体中,存在因电场作用产生的载流子漂移电流〔与金属导电全都〕,还才能在因载流子浓度差而产生的集中电流。
3.P N 结❑在具有完整晶格的P 型和N 型半导体的物理界面四周,形成一个特别的薄层〔PN 结〕。
❑PN 结中存在由N 区指向P 区的内建电场,阻挡结外两区的多子的集中,有利于少子的漂移。
❑PN 结具有单向导电性:正偏导通,反偏截止,是构成半导体器件的核心元件。
◆正偏PN结〔P+,N-〕:具有随电压指数增大的电流,硅材料约为0.6-0.8V,锗材料约为0.2-0.3V。
◆反偏PN结〔P-,N+〕:在击穿前,只有很小的反向饱和电流Is。
◆PN 结的伏安〔曲线〕方程:4.半导体二极管❑一般的二极管内芯片就是一个PN 结,P 区引出正电极,N 区引出负电极。
模拟电子技术重点笔记一、半导体基础知识半导体材料,如硅(Si)和锗(Ge),在现代电子技术中扮演着至关重要的角色。
它们的导电性能介于导体和绝缘体之间。
在纯净的半导体中,掺入微量的杂质可以显著改变其导电性能。
这就是所谓的掺杂。
N 型半导体中,多数载流子是电子;P 型半导体中,多数载流子是空穴。
PN 结是半导体器件的核心结构。
当 P 型半导体和 N 型半导体结合时,会形成一个空间电荷区,产生内建电场。
PN 结具有单向导电性,正向偏置时导通,反向偏置时截止。
二、二极管二极管是最简单的半导体器件之一。
其主要特性就是单向导电性。
常见的二极管有整流二极管、稳压二极管、发光二极管等。
整流二极管用于将交流电转换为直流电。
在选择整流二极管时,需要考虑最大整流电流和最高反向工作电压等参数。
稳压二极管则能在一定的电流范围内,保持其两端的电压稳定。
发光二极管能够将电能直接转化为光能,广泛应用于指示灯、显示屏等领域。
三、三极管三极管分为 NPN 型和 PNP 型。
它具有电流放大作用。
要使三极管处于放大状态,需要满足发射结正偏,集电结反偏的条件。
三极管的三个电极电流存在着关系:IE = IC + IB 。
三极管的性能参数包括电流放大倍数、集电极最大允许电流、集电极发射极反向击穿电压等。
四、基本放大电路共射极放大电路是最常见的一种放大电路。
它能够将微弱的输入信号放大。
在分析放大电路时,通常采用直流通路和交流通路。
直流通路用于确定静态工作点,交流通路用于分析交流信号的放大情况。
静态工作点的设置对放大电路的性能有着重要影响。
如果静态工作点不合适,可能会导致失真。
放大电路的性能指标包括电压放大倍数、输入电阻和输出电阻等。
五、集成运算放大器集成运放具有高增益、高输入电阻和低输出电阻等特点。
理想运放工作在线性区时,存在“虚短”和“虚断”的概念。
运放可以构成比例运算电路、加法运算电路、减法运算电路等。
在实际应用中,需要考虑运放的电源、输入输出范围等因素。
模拟电⼦技术重要知识点整理模拟电⼦技术重要知识点整理第⼀章绪论1.掌握放⼤电路的主要性能指标都包括哪些。
2.根据增益,放⼤电路有哪些分类。
并且会根据输出输⼊关系判断是哪类放⼤电路,会求增益。
第⼆章运算放⼤器1.集成运放适⽤于放⼤何种信号?2.会判断理想集成运放两个输⼊端的虚短、虚断关系。
如:在运算电路中,集成运放的反相输⼊端是否均为虚地。
3.运放组成的运算电路⼀般均引⼊负反馈。
4.当集成运放⼯作在⾮线性区时,输出电压不是⾼电平,就是低电平。
5.在运算电路中,集成运放的反相输⼊端不是均为虚地。
6.理解同相放⼤电路、反相放⼤电路、求和放⼤电路等,会根据⼀个输出输⼊关系表达式判断何种电路能够实现这⼀功能。
7.会根据虚短、虚断分析含有理想运放的放⼤电路。
第三章⼆极管及其基本电路1.按导电性能的优劣可将物质分为导体、半导体、绝缘体三类,导电性能良好的⼀类物质称为导体,⼏乎不导电的物质称为绝缘体,导电性能介于中间的称为半导体。
2.在纯净的单晶硅或单晶锗中,掺⼊微量的五价或三价元素所得的掺杂半导体是什么,其多数载流⼦和少数载流⼦是是什么,⼜称为什么半导体。
3.半导体⼆极管由⼀个PN结做成,管⼼两侧各接上电极引线,并以管壳封装加固⽽成。
4.半导体⼆极管可分为哪两种类型,其适⽤范围是什么。
5.⼆极管最主要的特性是什么。
6.PN结加电压时,空间电荷区的变化情况。
7.杂质半导体中少数载流⼦浓度只与温度有关。
8.掺杂半导体中多数载流⼦主要来源于掺杂。
9.结构完整完全纯净的半导体晶体称为本征半导体。
10.当掺⼊三价元素的密度⼤于五价元素的密度时,可将N型转型为P型;当掺⼊五价元素的密度⼤于三价元素的密度时,可将P型转型为N型。
11.温度升⾼后,⼆极管的反向电流将增⼤。
12.在常温下,硅⼆极管的开启电压约为0.3V,锗⼆极管的开启电压约为0.1V。
13.硅⼆极管的正向压降和锗管的正向压降分别是多少。
14.PN结的电容效应是哪两种电容的综合反映。
模拟电子技术备课笔记作为模拟电子技术教学的备课笔记,它是一个充分展示该学科知识体系和关键技能的文献。
备课笔记是一种很有用的教学资源,它包含了本课程重要的理论知识、实验操作步骤、案例分析和答案解析等内容,更重要的是,它为同学提供了一个系统的、有序的学习框架,让他们能够更好地掌握模拟电子技术原理,提高应用水平。
一、模拟电子技术的基础知识模拟电子技术是一门涉及分析、设计和制造各种模拟电路的学科,它的应用领域在实际工程中极其广泛,例如电子测量、自动控制、通信系统、计算机、医疗器械等等。
这里将模拟电子技术的基础知识进行了简要概述:1.什么是模拟电子技术?模拟电子技术是从电气工程领域中产生出来的一个学科,它主要涉及模拟信号的处理和控制。
模拟电路是由一些基本元器件实现的,这些元器件包括电感、电阻器、电容器、二极管、三极管、场效应管等。
2.模拟信号和数字信号在模拟电子技术中,信号可以分为模拟信号和数字信号两种。
模拟信号是连续变化的信号,其波形在一段时间内一直变化,而数字信号则是按一定速率采样的离散信号。
3.模拟电路的分类模拟电路无需数字信号处理的,主要分为线性电路和非线性电路。
其中,线性电路指电子元件的特性保持不变的电路,而非线性电路则指电子元件的特性随信号而改变的电路。
4.集成电路集成电路是现代电子技术的重要发明之一,它把数百个元件集成到一个芯片上,成为整体。
集成电路主要由半导体材料制成,诸如晶体管、二极管等。
VLSI(超大规模集成电路)进一步推动了电子技术的发展。
5.发射极跟基极的区别放大器有三部分:输入、输出和放大器。
其中输入和输出接收或送出信号,而放大器则通过使收到的信号变形来放大这些信号。
放大器的基本元件是晶体管,它有三个区域:发射区、基区和集电区。
二、模拟电子技术的实验操作除了基础知识,实验操作是教授模拟电子技术的重要内容。
学生要通过实验测量、设计模拟电路的原理、学习如何使用仪器设备,以获得真正的实战经验。
模电笔记知识点总结一、模拟信号处理1. 模拟信号与数字信号模拟信号是指信号的数值是连续变化的,可以用连续的数学函数表示。
数字信号是指信号的数值是离散的,需要经过模数转换才能表示成数值输出。
模拟信号处理的目的是将模拟信号转换为数字信号,或者将数字信号转换为模拟信号。
2. 采样与保持采样是指将连续的模拟信号按照一定的时间间隔进行取样,得到一系列的离散数值。
保持是指在采样之后,保持所获得的信号值,直到下一次采样。
3. 模拟信号重构模拟信号重构是指将数字信号重新转换为模拟信号。
通常通过数字到模拟转换器(DAC)来实现。
4. 模拟信号滤波模拟信号滤波是指对模拟信号进行频率特性的调整,滤除不需要的频率成分,以及放大需要的频率成分。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
5. 模拟信号调制模拟信号调制是指将模拟信号转换为相应的调制信号,以便在传输和处理中更容易应用。
常见的模拟信号调制方式包括调幅调制(AM)、调频调制(FM)和调相调制(PM)。
二、放大器设计1. 放大器的基本原理放大器是一种电路,它可以放大输入信号的幅度,并输出相应的放大信号。
放大器的核心原理是利用晶体管或运算放大器等电子器件的非线性特性,实现信号的增益。
放大器的设计目标通常包括增益、带宽、输入/输出阻抗、噪声等方面的考虑。
2. 放大器的分类放大器可以根据其工作方式、频率响应等特性进行分类。
比较常见的放大器包括运算放大器、差分放大器、共模抑制放大器、功率放大器等。
3. 放大器的频率特性放大器的频率特性是指放大器对不同频率信号的响应。
常见的频率特性包括通频带、截止频率、增益带宽积等。
4. 放大器的非线性失真非线性失真是指放大器输出信号与输入信号之间存在非线性关系,导致输出信号不完全等于输入信号。
常见的非线性失真包括谐波失真、交调失真等。
5. 放大器的稳定性放大器的稳定性是指当放大器输出端负载发生变化时,放大器是否能够保持稳定的工作状态。
完整版)模拟电子技术基础-知识点总结共发射极、共基极、共集电极。
2.三极管的工作原理---基极输入信号控制发射结电流,从而控制集电极电流,实现信号放大。
3.三极管的放大倍数---共发射极放大倍数最大,共集电极放大倍数最小。
三.三极管的基本放大电路1.共发射极放大电路---具有电压放大和电流放大的作用。
2.共集电极放大电路---具有电压跟随和电流跟随的作用。
3.共基极放大电路---具有电压放大的作用,输入电阻较低。
4.三极管的偏置电路---通过对三极管的基极电压进行偏置,使其工作在放大区,保证放大电路的稳定性。
四.三极管的应用1.放大器---将弱信号放大为较强的信号。
2.开关---控制大电流的通断。
3.振荡器---产生高频信号。
4.稳压电源---利用三极管的负温度系数特性,实现稳定的输出电压。
模拟电子技术复资料总结第一章半导体二极管一.半导体的基础知识1.半导体是介于导体和绝缘体之间的物质,如硅Si、锗Ge。
2.半导体具有光敏、热敏和掺杂特性。
3.本征半导体是纯净的具有单晶体结构的半导体。
4.载流子是带有正、负电荷的可移动的空穴和电子,是半导体中的两种主要载流体。
5.杂质半导体是在本征半导体中掺入微量杂质形成的半导体。
根据掺杂元素的不同,可分为P型半导体和N型半导体。
6.杂质半导体的特性包括载流子的浓度、体电阻和转型等。
7.PN结是由P型半导体和N型半导体组成的结,具有单向导电性和接触电位差等特性。
8.PN结的伏安特性是指在不同电压下,PN结的电流和电压之间的关系。
二.半导体二极管半导体二极管是由PN结组成的单向导电器件。
1.半导体二极管具有单向导电性,即只有在正向电压作用下才能导通,反向电压下截止。
2.半导体二极管的伏安特性与PN结的伏安特性相似,具有正向导通压降和死区电压等特性。
3.分析半导体二极管的方法包括图解分析法和等效电路法等。
三.稳压二极管及其稳压电路稳压二极管是一种特殊的二极管,其正常工作状态是处于PN结的反向击穿区,具有稳压的作用。
模拟电子技术重点笔记说到模拟电子技术,那可真是让我又爱又恨啊!回想起当初学习这门课的时候,真的是有一箩筐的事儿能跟大家唠唠。
记得刚开始接触模拟电子技术这门课,看着那一本本厚厚的教材,我心里直发怵。
特别是那些密密麻麻的电路图,各种晶体管、放大器、反馈电路啥的,简直就像一团乱麻,让我摸不着头脑。
但没办法,硬着头皮也得上啊!我清楚地记得有一次上课,老师在黑板上画了一个复杂的共射极放大电路。
那线条纵横交错,元件一个挨着一个,我眼睛都快看花了。
老师在讲台上讲得口沫横飞,我在下面听得云里雾里。
好不容易熬到下课,我赶紧抱着书去找老师请教。
老师倒是很耐心,拿着笔在我的书上又画又写,给我一点点解释。
可我当时那个脑子啊,就像被糨糊给糊住了,怎么都转不过弯来。
回到宿舍,我不甘心就这样被这个电路给打败,于是决定自己好好钻研一番。
我把台灯开到最亮,摊开书本,拿出纸笔,准备大干一场。
我先从最基本的元件开始,一点点分析它们的作用。
三极管,这个小小的东西,居然能有那么大的能耐,控制电流的放大和缩小,真是神奇。
我对照着书上的原理图,自己在纸上反复画了好几遍,试图理解每一个节点的电流和电压变化。
然后是偏置电路,为了让三极管能正常工作,这偏置电路可太重要了。
我一会儿算算电阻的值,一会儿又想想电容的作用,脑袋里就像有一群小蜜蜂在嗡嗡乱飞。
不知不觉,几个小时过去了,我面前的草稿纸已经堆了厚厚一沓,可我还是感觉没有完全搞明白。
这时候,宿舍的哥们儿回来了,看到我一脸苦大仇深的样子,就凑过来问我咋回事。
我把书往他面前一推,说:“这破电路,我弄了半天也没整明白。
”他看了看,笑着说:“别急别急,咱们一起研究研究。
”于是,我俩就开始了一场“电路攻坚战”。
我们从三极管的特性开始,一点点梳理,互相交流自己的理解。
有时候我觉得他说得不对,就争得面红耳赤;有时候他又被我的想法给逗乐了,说我钻了牛角尖。
就这样,在我俩的“争吵”和“合作”中,这个电路渐渐变得清晰起来。
第二章 放大电路基础第一节 放大电路基本概念和主要性能指标和共射极放大电路组成及工作原理【教学目的】了解放大电路、放大电路模型、熟悉放大电路的主要性能指标,掌握共射极放大电路组成及工作原理、放大电路的分析方法【教学重点】共射极放大电路组成及工作原理、放大电路的分析方法 【教学难点】共射极放大电路组成及工作原理、放大电路的分析方法 【教学方法及手段】【课外作业】多媒体辅助教学 【学时分配】2学时 【自学内容】 【教学内容】 1.放大的基本概念2.放大电路、放大电路模型、放大电路的主要性能指标 3电路组成 4工作原理5放大电路的分析方法1.1、电路放大的概念放大的本质是能量的控制和转换 1.2、放大电路的主要性能指标 放大器可视为一个双端口网络, 1. 电路增益。
XiXo1)电压增益:。
ViVo (无量纲)2)电流增益:。
iI Io (无量纲)3)互阻增益 。
iI Vo =Ar (Ω) 4)互导增益 ViIo Ag 。
=(S )2. 输入电阻从放大电路输入端看进去的等效电阻为:。
iI Vi =Ri3. 输出电阻:从放大电路输出端逆向看进去的电阻值为:。
oI Vo Ro (Ω)在信号源短路(。
Vs =0,但保留Rs )和负载开路(RL=∞)的条件下,在放大电路的输出端加一测试电压。
T V ,相应的产生一测试电流。
T I ,于是可得输出电阻为:为减少信号的衰减,输入电压信号时要求其输入电阻Ri 越大越好,输入电流信号时要求其输入电阻Ri 越小越好;输出电压信号时要求其输出电阻Ro 越小越好,输出电流信号时要求其输出电阻Ro 越大越好。
4. 通频带宽BW5. 非线性失真系数6. 最大不失真输出电压。
Vom7. 最大输出功率Pom 与效率η η=Pom/Pv1.3共射极放大电路组成● 电路组成放大电路组成原则: ◆ 提供直流电源,为电路提供能源。
◆ 电源的极性和大小应保证BJT 基极与发射极之间处于正向偏置;而集电极与基极之间处于反向偏置,从而使BJT 工作在放大区。
◆ 电阻取值与电源配合,使放大管有合适的静态点。
◆ 输入信号必须能够作用于放大管的输入回路。
◆ 当负载接入时,必须保证放大管输出回路的动态电流能够作用于负载,从而使负载获得比输入信号大得多的信号电流或信号电压。
● 简化电路及习惯画法●简单工作原理共射极基本放大电路的电压放大作用是利用了BJT的电流控制作用,并依靠Rc将放大后的电流的变化转为电压变化来实现的。
●放大电路的分析方法静态:输入信号为零时,电路的工作状态,也称直流工作状态。
动态:输入信号不为零时,电路的工作状态,也称交流工作状态。
电路处于静态时,三极管个电极的电压、电流在特性曲线上确定为一点,称为静态工作点,常称为Q 点。
一般用I B、I C、和V CE(或I BQ、I CQ、和V CEQ)表示。
●直流通路和交流通路根据叠加原理可将电路中的信号分解为:直流信号和交流信号。
直流信号通过直流通路求解,交流信号通过交流通路求解。
直流通路:当没加输入信号时,电路在直流电源作用下,直流电流流经的通路。
直流通路用于确定静态工作点。
直流通路画法:①电容视为开路;②电感线圈视为短路;③信号源视为短路,但保留其内阻。
交流通路:在输入信号作用下交流信号流经的通路。
交流通路用于计算电路的动态性能指标。
交流通路画法:①容量大的电容视为短路;②直流电源视为短路。
对于放大电路来说其最基本要求,一是不失真,二是能够放大。
只有在信号的整个周期内BJT始终工作在放大状态,输出信号才不会产生失真。
静态工作点设置合适能实现线性放大;静态工作点设置偏高会产生饱和失真;静态工作点设置偏低会产生截止失真。
Q点不仅影响电路是否会产生失真,而且影响着放大电路几乎所有的动态系数。
直流分析, 又称为静态分析, 求电路的直流工作状态, 即基极直流电流I B; 集电极直流电流I C; 集电极与发射极间直流电压U CE。
交流分析, 又称动态分析, 求电压放大倍数、输入电阻和输出电阻三项性能指标。
1.4 放大电路的直流工作状态●解析法确定静态工作点(两个回路方程)(b) 交流通路R bRcUC CU+-UssRbRc+RL (a) 直流通路-输入回路方程——基极电流I BQ : 输出回路方程——集电极电流I CQ :【例】 估算图放大电路的静态工作点。
设U CC =12 V, R c =3k Ω, R b =280k Ω, β=50。
解bBECC BQ R UU I -=VV U BE 7.0,8.06.0取-=VU mA I A mA I CEQ CQ BQ 63212204.05040040.02807.012=⨯-==⨯==≈-=μ第二节 图解分析法【教学目的】掌握图解分析法的原理和主要应用方法【教学重点】 图解分析法的主要应用方法【教学难点】 放大电路中利用图解法进行静、动态分析 【教学方法及手段】多媒体辅助教学 【课外作业】 2.4 【学时分配】 2学时 【自学内容】 【教学内容】 1. 图解法确定静态工作点; 2. 图解法分析动态特性。
2.1 图解法确定静态工作点将图改画成直流通路。
由两端向左看, 其i C ~u CE 关系由三极管的 输出特性曲线确定,u CE =U CC -i C R cu CE 与i C 是线性关系, 只需确定两点即可: 图解法求Q 点的步骤:(1) 在输出特性曲线所在坐标中, 按直流负载线方程u CE =U CC -i C R c , 作出直流负载线。
(2) 由基极回路求出I BQ 。
(3) 找出i B =I BQ 这一条输出特性曲线, 与直流负载线的交点即为Q 点。
读出Q 点坐标的电流、电压值即为所求。
【例】如图所示电路, 已知R b =280k Ω, R c =3k Ω, U CC =12V, 三极管的输出特性曲线如图所示, 试用图解法确定静态工作点。
解 首先写出直流负载方程, 并作出直流负载线:(a )(b )bR i u Oi aU i i i i 0i U R U MNu 直流负载线M (c )(d )i u i i i i i 0U R NI OOQ=I'/L R I U =∆∆然后, 由基极输入回路, 计算I BQ直流负载线与i B =I BQ =40μA 这一条特性曲线的交点, 即为Q 点, 从图上查出I BQ =40 μA, I CQ =2mA, U CEQ =6V,结果一致。
● 电路参数对静态工作点的影响R c 对Q 点的影响R c 的变化, 仅改变直流负载线的N 点, 即仅改变直流负载线的斜率。
R c 减小, N 点上升, 直流负载线变陡, 工作点沿i B =I BQ 这一条特性曲线右移。
R c 增大, N 点下降, 直流负载线变平坦, 工作点沿i B =I BQ 这一条特性曲线向左移。
如图所示。
U CC 对Q 点的影响U CC 的变化不仅影响I BQ , 还影响直流负载线, 因此, U CC 对Q 点的影响较复杂。
U CC 上升, I BQ 增大, 同时直流负载线M 点和N 点同时增大, 故直流负载线平行上移, 所以工作点向右上方移动。
U CC 下降, I BQ 下降, 同时直流负载线平行下移。
所以工作点向左下方移动。
如图所示。
实际调试中, 主要通过改变电阻R b 来改变静态工作点, 而很少通过改变U CC 来改变工作点。
2.2 放大电路的动态分析 ● 图解法分析动态特性 ◆ 交流负载线的作法◆ 交流负载线两个特点:(1) 交流负载线必通过静态工作点,(2) 另一特点是交流负载线的斜率由表示。
过Q 点, 作一条 斜率 '/L R I U =∆∆的直线,就是交流负载线。
【例】作图的交流负载线。
已知特性曲线如图所示, U CC =12V, R c =3k Ω,R L =3k Ω, R b =280k Ω。
解: 首先作出直流负载线, 求出Q 点,。
显然 作一条辅助线, 使其 取ΔU =6 V 、ΔI =4mA, 连接该两点即为交流负载线的辅助线, 过Q 点作辅助线的平行线, 即为交流负载CC CC CE R i U u -=A mA R U U I b BE CC BQ μ4004.0102807.0123=≈⨯-=-=i C NOR b <R bQ 2Q Q 1R b >R bI B Q2I B Q I B Q1Mu C Ei C Q 1QQ 2R c >R cM u C ER c < R c (b ) R c 变化对Q 点的影响(a ) R b 变化对Q 点的影响i C NQ 2Q 1Mu C EQU C C >U C CU C C < U C C(c ) U C C 变化对Q 点的影响212I B Q121i C / mANOQ交流负载线Mu / V∆UU C EQU U ∆I直流负载线′Ω==k R R R L c L 5.1//'Ω==∆∆k R I U L 5.1'VU 9'=VR I U U 95.126''=⨯+=+=012I C Q线。
可以看出 。
与按 相一致。
放大电路的非线性失真由三极管特性曲线非线性引起的失真工作点不合适引起的失真。
放大电路存在最大不失真输出电压幅值U max 或峰-峰值U p - p 。
最大不失真输出电压是指: 当工作状态已定的前提下, 逐渐增大输入信号, 三极管尚未进入截止或饱和时, 输出所能获得的最大不失真输出电压。
如u i 增大首先进入饱和区, 则最大不失真输出电压受饱和区限制, U cem =U CEQ -U ces ; 如首先进入截止区, 则最大不失真输出电压受截止区限制, U cem =I CQ ·R , 最大不失真输出电压值, 选取其中小的一个。
(a ) 截止失真(b ) 饱和失真I C C Q第三节 微变等效电路法【教学目的】掌握用微变等效电路法分析放大电路的动态工作情况 【教学重点】微变等效电路法的应用 【教学难点】微变等效电路分析法 【教学方法及手段】多媒体辅助教学 【课外作业】 2.10、2.13 【学时分配】 2学时 【自学内容】 【教学内容】1. 低频H 参数电路模型 2. 微变等效电路法的应用3. 放大电路的工作点稳定问题3.1 低频H 参数电路模型意义:由于三极管是非线性器件,这样就使得放大电路的分析非常困难。
建立小信号模型,就是将非线性器件做线性化处理,从而简化放大电路的分析和设计。
思路:当放大电路的输入信号电压很小时,就可以把三极管小范围内的特性曲线近似地用直线来代替,从而可以把三极管这个非线性器件所组成的电路当作线性电路来处理。
H 参数都是小信号参数,即微变参数或交流参数。
