双层通风幕墙的构造及工程应用

双层通风幕墙的构造及工程应用双层通风幕墙是一种常见的建筑幕墙设计，它采用双层玻璃作为外层和内层，中间通过一定的距离隔开，形成一个双层的空气隔间。

这种设计可以有效地降低建筑物的室内温度，提高室内空气质量，同时还能减少建筑物的能耗和维护成本。

本文将介绍双层通风幕墙的构造和工程应用。

一、构造1.玻璃通风幕墙采用双层玻璃，其中外层玻璃为透明、反射或低辐射玻璃，内层玻璃一般也是透明玻璃。

双层玻璃中间加装密封隔间，形成一个空气隔层。

2.隔热材料玻璃之间的隔热材料一般采用有机高分子材料或特种硅酮胶，能够有效地防止水分渗入幕墙内部。

3.通风结构通风幕墙的通风结构主要由进气口、出气口和风道组成。

进气口一般位于幕墙下部，通过进气孔进入内部隔层，然后通过顶部出气口排出，形成自然通风。

二、工程应用1.住宅建筑双层通风幕墙在住宅建筑中得到了广泛的应用，主要用于提高室内空气质量，降低室内温度和声音传递。

此外，可以有效地减少室内空气对健康的影响，提高生活质量。

2.商业建筑在商业建筑中，双层通风幕墙也用于提高室内空气质量和降低室内温度。

其次，通风墙还可以增加建筑物的美观程度，并提高商业形象和品牌价值。

3.工厂建筑在工厂建筑中，双层通风幕墙主要用于降低室内温度和改善室内空气质量。

由于工厂内部存在大量的污染物和废气，通风幕墙可以有效地净化空气，提高工作环境质量。

4.公共建筑双层通风幕墙在公共建筑中也广泛应用，如学校、医院、图书馆等。

通过增加通风幕墙可以有效地降低室内温度和水分含量，减少病毒和细菌的滋生。

总之，双层通风幕墙广泛应用于各种建筑类型中，通过提高建筑物的能效和减少能耗，达到保护环境和节约能源的目的。

同时，通风墙还可以提高建筑物的美观程度和品质，提高建筑物的使用价值和市场竞争力。

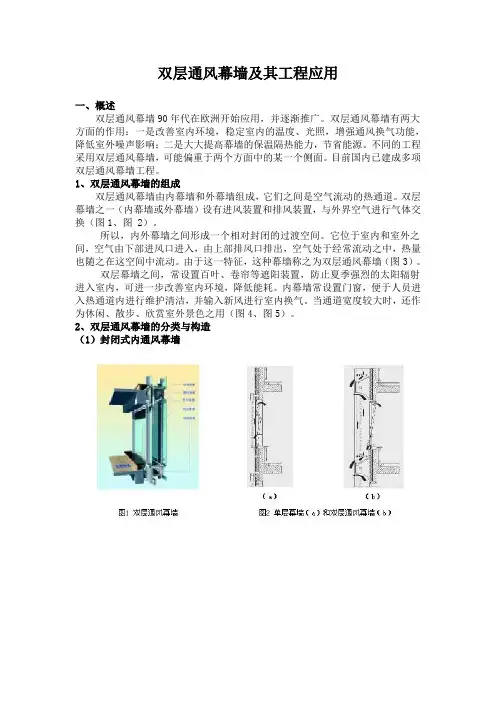

双层通风幕墙及其工程应用一、概述双层通风幕墙90年代在欧洲开始应用，并逐渐推广。

双层通风幕墙有两大方面的作用：一是改善室内环境，稳定室内的温度、光照，增强通风换气功能，降低室外噪声影响；二是大大提高幕墙的保温隔热能力，节省能源。

不同的工程采用双层通风幕墙，可能偏重于两个方面中的某一个侧面。

目前国内已建成多项双层通风幕墙工程。

1、双层通风幕墙的组成双层通风幕墙由内幕墙和外幕墙组成，它们之间是空气流动的热通道。

双层幕墙之一（内幕墙或外幕墙）设有进风装置和排风装置，与外界空气进行气体交换（图1、图 2）。

所以，内外幕墙之间形成一个相对封闭的过渡空间。

它位于室内和室外之间，空气由下部进风口进入，由上部排风口排出，空气处于经常流动之中，热量也随之在这空间中流动。

由于这一特征，这种幕墙称之为双层通风幕墙（图3）。

双层幕墙之间，常设置百叶、卷帘等遮阳装置，防止夏季强烈的太阳辐射进入室内，可进一步改善室内环境，降低能耗。

内幕墙常设置门窗，便于人员进入热通道内进行维护清洁，并输入新风进行室内换气。

当通道宽度较大时，还作为休闲、散步、欣赏室外景色之用（图4、图5）。

2、双层通风幕墙的分类与构造（1）封闭式内通风幕墙封闭式内通风幕墙从室内的下通风口吸入室内空气，在热通道内上升至本层上部排风口，从吊顶内的风管向室内排出，这个循环在室内进行，外幕墙封闭。

为进行室内换气，会设置专门的新风口。

由于进风与排风是室内空气，热通道内温度与室内基本相同，这就大大节省了取暖和制冷能耗。

这种形式对取暖地区更为有利。

由于不与外界进行通风，外幕墙封闭，室内的温湿度等容易控制，可以充分保证室内恒定的、优良的使用环境。

内循环系统的通风要由机械驱动，因此要设置机械通风系统，需要相应的投资和运行、维护费用，消耗一部分电能。

内通风幕墙的外幕墙封闭，通常采用中空玻璃和断热铝型材，内幕墙则采用单层玻璃或单层铝门窗。

内外幕墙之间的通道宽度可为150mm~300mm，这时要通过开启窗来清洁外幕墙内侧，所以也有些工程为清洗维护方便，宽度加大到500mm~600mm。

双层幕墙设计及应用分析摘要：建筑行业的蓬勃发展也带动了幕墙工程的蓬勃发展。

在节能环保的时代背景下，幕墙工程顺应时代的要求，也逐渐向节能、环保方向发展。

本文重点分析了双层幕墙的设计和应用，以期作为参考。

关键词：双层幕墙；设计；应用分析幕墙主要是指一种悬挂在建筑物结构框架前面的外墙围护构件。

双层通风幕墙90 年代在欧洲出现，它由内、外两道幕墙组成。

内外幕墙之间形成一个相对封闭的空间。

空气从下部进风口进入，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，热量在这一空间流动。

因此又称为呼吸式幕墙（也称动态幕墙、环保幕墙）等。

1、双层幕墙的主要类别1.1封闭式内循环双层幕墙封闭式的内循环双层幕墙主要是指空气通过内层幕墙的下通道流入，然后汇聚在热通道空间，然后通过上部的排风口排出，最终从吊顶内部的排风管排出室外；相反的是外层幕墙完全处于封闭的状态中。

封闭式的内层幕墙一般情况下会采用可以开启的单玻铝合金窗或者单玻玻璃幕墙等，外层的幕墙则一般采用内层幕墙一般采用或可开启的单以方便人们对于幕墙进行维护与清洁，外层断热幕墙或者中空玻璃来进行隔热。

其主要的特性有以下两点：1.1.1 需借助专门设备来完成，维护和运行的成本较高专门的设备可以有效的促使封闭式的内循环双层幕墙空气的流通，因此导致维护以及运行的成本费用较高。

一般情况下，内、外两层的幕墙之间热通道的距离为150mm-300mm。

然而有的幕墙工程仅仅为了维修或者清洗的方便，从而将内、外两层的幕墙之间热通道的距离设计为500mm-600mm，以便于有足够的空间进行维护和清洁。

内层的幕墙的的内部通道一般具有一定的关联性，比如上通道和吊顶部位设置的暖通系统排风管往往是连在一起的，这样就有助于形成自下而上的强制性的空气流动。

室内外的冷热空气通过幕墙之间的通道进行流通，可以使得内层幕墙的温度可以随着环境的变化保持一种优越的温度条件，从而可以起到能降耗的功效。

1.1.2 有效调节阳光照射，为建筑工程师选择幕墙材质提供方便在工程实际中，还可以在内外层幕墙中的热通道之间设置一些可以调控的铝合金百叶窗帘或者电动卷帘，这样有助于及时调节阳光的照射、为建筑工程师选择全透明低反射的玻璃材质提供了方便。

双层呼吸式幕墙介绍(1)
双层呼吸式幕墙介绍
双层呼吸式幕墙是一种具有良好通透性和透气性的墙体材料，广泛应用于高层建筑中。

下面就从材料、优点、应用场景等方面为大家介绍双层呼吸式幕墙。

一、材料简介
双层呼吸式幕墙主要由三部分组成：外板、中空层和内板。

外板位于墙体外侧，起到隔热、防水、防火等作用；中空层是内外两层之间的空隙，中空层内的气体可以起到较好的隔热作用，从而降低采光玻璃的热传递；内板位于墙体内侧，起到保温、隔音等作用。

二、优点介绍
1.有良好的透气性和通风效果，可以减少空调的使用，降低建筑物的能耗。

2.具有较好的隔热性能，可以减少建筑物的热损失，节约能源。

3.外观精美，可根据建筑风格和色彩进行定制设计，美观大方。

4.耐候性好，整体成本较低，经济实用。

三、应用场景介绍
双层呼吸式幕墙适用于高层建筑中，如办公楼、商场、酒店等。

由于
其具有良好的透气性和隔热性，可以减少能源消耗，符合现代环保低
碳的建筑理念。

同时，其外观美观大方，可以为建筑增添美感。

四、使用注意事项
1.安装时需注意墙体的稳定性，防止双层呼吸式幕墙挂在墙体上。

2.使用过程中要经常保持幕墙的清洁，避免积尘和脏污影响通风效果。

3.如果中空层内的气体泄漏，会降低双层呼吸式幕墙的隔热性能，需
要及时修补或更换。

五、总结
双层呼吸式幕墙是目前建筑领域的一种新型材料，具有优异的透气性
和隔热性，是现代建筑的一种环保、经济实用的材料。

在实际应用中，需要注意其安装和维护，才能充分发挥其优势。

浅析双层通风玻璃幕墙的应用近年来，双层通风玻璃幕墙以其环保、节能的优良特性受到众多使用者的青睐，因此在建筑幕墙结构中应用越来越广泛。

双层通风玻璃幕墙属于新兴科技产品，装饰效果、节能效果都远远优于单层玻璃幕墙。

本文中针对双层通风玻璃幕墙技术进行探讨，并对有关设计方面的问题进行了论述。

标签：双层通风玻璃幕墙;优点;技术;设计双层通风玻璃幕墙是从单层玻璃幕墙的基础上发展起来的，由内外两层构成，外层可起到防风、防雨的作用，内层可根据用户需求进行设置，便于维修、清洁等，其结构设计更加科学、合理，环保、节能效果更加优良。

随着建筑能耗的不断攀升，双层通风幕墙技术得到迅速发展。

因此，加强对双层通风玻璃幕墙的研究，对建筑节能事业的发展具有非常重要的意义。

1 双层通风玻璃幕墙技术及其优点双层通风玻璃幕墙是一种特殊的幕墙系统，与传统建筑幕墙有着本质的区别。

其主要由外层幕墙、内层幕墙、遮阳系统和通风装置组成，内外层幕墙之间形成空气缓冲区。

其设计理念是实现节能、环保，使室内生活、工作环境与室外自然环境达到融合。

它除了具有传统幕墙的全部功能以外，在水密气密、保温隔热、合理采光、隔声降噪、防结露、安全性以及室内空气净化等方面更具显著特点。

1.1有效改善室内光环境普通的建筑材料很难让室内的广度以及亮度得到有效的改善，如今采用了双层幕墙可以将一些比较强的光线置于两层幕墙之间，这样不仅可以调节光照强度还能及时地避免光刺眼，更好地改善室内的光环境。

但有的用户一定想知道，该材质以及设计方案会不会对室内环境和采光造成一定的弊端，会不会有一些化学气体产生。

在这里我可以很理智的告诉大家，采用玻璃幕墙是完全没有任何能对人体造成伤害的化学药剂成分的。

1.2超高的隔音效果双层玻璃幕墙与普通的单层幕墙相比，在降低噪声干扰方面所具有的优势是显而易见的，因为外界噪声经过两层幕墙和中间的空气通道后，能量得到显著衰减。

這对地处繁华闹市区和马路主干道两侧的建筑物以及离马路不是太远的高层建筑来说尤为重要，它可以营造一个安静的办公和生活环境，从而提高工作效率和维护人们身心健康。

建筑幕墙之双层幕墙的浅析建筑幕墙是建筑设计中非常重要的一部分，它不仅可以增强建筑的美观性，还可以改善建筑的采光、隔热等性能。

而在幕墙的种类中，双层幕墙因其独特的结构和优秀的性能而备受关注。

本文将对双层幕墙进行浅析，探讨其结构特点、优势以及在建筑设计中的应用。

一、双层幕墙的结构特点双层幕墙由两道外窗构成，中间通过一定距离的框架连接，使得外墙形成一个空腔。

外墙与内墙之间的距离通常为300mm至900mm不等，根据建筑设计的需求可以灵活调整。

双层幕墙的结构还包括高性能玻璃、密封胶、密封条、铝合金框架等。

在结构上，双层幕墙可以分为自承重式和非自承重式两种。

自承重式双层幕墙的外立面玻璃幕墙及其支撑结构共同承担风压和自重荷载，而非自承重式则是外立面玻璃幕墙的安装结构对自重荷载不能起承重作用，需要通过设备支腿转移到主体结构上。

二、双层幕墙的优势1. 保温隔热性能好双层幕墙中的空腔能够有效地阻止热的传导，起到一定程度的保温隔热作用。

在冬季，双层幕墙能够减少室内热量的散失，降低采暖成本；在夏季，则能减少外界高温的影响，降低室内温度。

双层幕墙在提高建筑能效方面有着明显的优势。

2. 声音隔绝效果好由于双层幕墙中的空腔具有一定的缓冲作用，能够有效地隔绝外界的噪音。

尤其是在城市密集地区或是交通繁忙的街道旁，双层幕墙的声音隔绝效果更加明显，有利于提高室内的舒适度。

3. 视觉效果显著双层幕墙的结构独特，通过内外层的玻璃反射和折射，能够呈现出独特的光影效果。

而且，双层幕墙的建筑幕墙系统中所用的材料种类丰富，颜色多样，可以根据设计师的需求进行多样的组合，呈现出多样的外观效果。

4. 抗风压性能强双层幕墙的结构稳固、承载能力强，可以有效地抵御大风的风压，保障建筑的安全性和稳定性。

5. 玻璃面积大双层幕墙的外墙面积相对比较大，能够提高建筑的采光性能，让更多的自然光线进入室内，营造出明亮舒适的室内环境。

三、双层幕墙在建筑设计中的应用双层幕墙由于其优异的性能，在建筑设计中得到了广泛的应用。

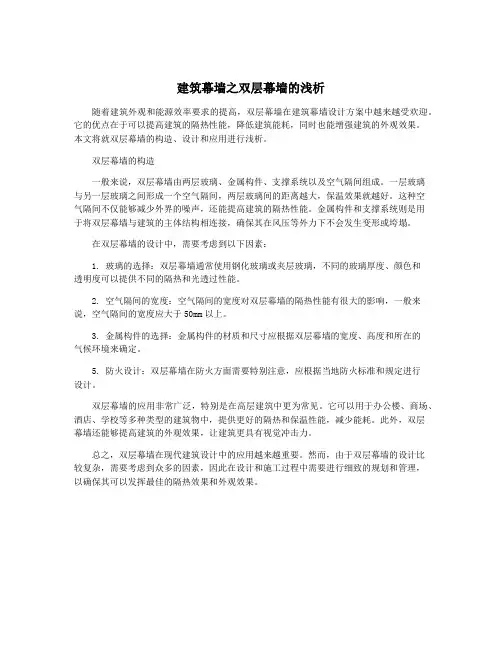

建筑幕墙之双层幕墙的浅析随着建筑外观和能源效率要求的提高，双层幕墙在建筑幕墙设计方案中越来越受欢迎。

它的优点在于可以提高建筑的隔热性能，降低建筑能耗，同时也能增强建筑的外观效果。

本文将就双层幕墙的构造、设计和应用进行浅析。

双层幕墙的构造一般来说，双层幕墙由两层玻璃、金属构件、支撑系统以及空气隔间组成。

一层玻璃与另一层玻璃之间形成一个空气隔间，两层玻璃间的距离越大，保温效果就越好。

这种空气隔间不仅能够减少外界的噪声，还能提高建筑的隔热性能。

金属构件和支撑系统则是用于将双层幕墙与建筑的主体结构相连接，确保其在风压等外力下不会发生变形或垮塌。

在双层幕墙的设计中，需要考虑到以下因素：1. 玻璃的选择：双层幕墙通常使用钢化玻璃或夹层玻璃，不同的玻璃厚度、颜色和透明度可以提供不同的隔热和光透过性能。

2. 空气隔间的宽度：空气隔间的宽度对双层幕墙的隔热性能有很大的影响，一般来说，空气隔间的宽度应大于50mm以上。

3. 金属构件的选择：金属构件的材质和尺寸应根据双层幕墙的宽度、高度和所在的气候环境来确定。

5. 防火设计：双层幕墙在防火方面需要特别注意，应根据当地防火标准和规定进行设计。

双层幕墙的应用非常广泛，特别是在高层建筑中更为常见。

它可以用于办公楼、商场、酒店、学校等多种类型的建筑物中，提供更好的隔热和保温性能，减少能耗。

此外，双层幕墙还能够提高建筑的外观效果，让建筑更具有视觉冲击力。

总之，双层幕墙在现代建筑设计中的应用越来越重要。

然而，由于双层幕墙的设计比较复杂，需要考虑到众多的因素，因此在设计和施工过程中需要进行细致的规划和管理，以确保其可以发挥最佳的隔热效果和外观效果。

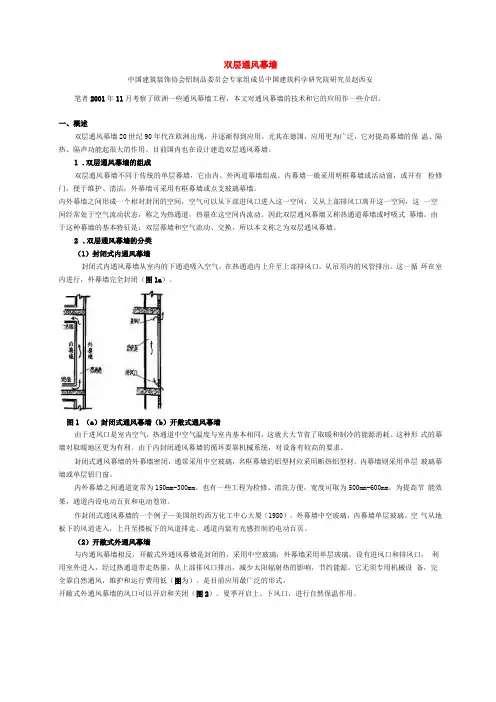

双层通风幕墙中国建筑装饰协会铝制品委员会专家组成员中国建筑科学研究院研究员赵西安笔者2001年11月考察了欧洲一些通风幕墙工程，本文对通风幕墙的技术和它的应用作一些介绍。

一、概述双层通风幕墙20世纪90年代在欧洲出现，并逐渐得到应用，尤其在德国，应用更为广泛，它对提高幕墙的保温、隔热、隔声功能起很大的作用。

目前国内也在设计建造双层通风幕墙。

1.双层通风幕墙的组成双层通风幕墙不同于传统的单层幕墙，它由内、外两道幕墙组成。

内幕墙一般采用明框幕墙或活动窗，或开有检修门，便于维护、清洁；外幕墙可采用有框幕墙或点支玻璃幕墙。

内外幕墙之间形成一个相对封闭的空间，空气可以从下部进风口进入这一空间，又从上部排风口离开这一空间，这一空间经常处于空气流动状态，称之为热通道，热量在这空间内流动。

因此双层通风幕墙又称热通道幕墙或呼吸式幕墙。

由于这种幕墙的基本特征是：双层幕墙和空气流动、交换，所以本文称之为双层通风幕墙。

2.双层通风幕墙的分类（1）封闭式内通风幕墙封闭式内通风幕墙从室内的下通道吸入空气，在热通道内上升至上部排风口，从吊顶内的风管排出。

这一循环在室内进行，外幕墙完全封闭（图1a）。

图1 （a）封闭式通风幕墙（b）开敞式通风幕墙由于进风口是室内空气，热通道中空气温度与室内基本相同，这就大大节省了取暖和制冷的能源消耗。

这种形式的幕墙对取暖地区更为有利。

由于内封闭通风幕墙的循环要靠机械系统，对设备有较高的要求。

封闭式通风幕墙的外幕墙密闭，通常采用中空玻璃，名框幕墙的铝型材应采用断热铝型材。

内幕墙则采用单层玻璃幕墙或单层铝门窗。

内外幕墙之间通道宽常为150mm-300mm。

也有一些工程为检修、清洗方便，宽度可取为500mm-600mm。

为提高节能效果，通道内设电动百页和电动卷帘。

作封闭式通风幕墙的一个例子—美国纽约西方化工中心大厦（1980）。

外幕墙中空玻璃，内幕墙单层玻璃。

空气从地板下的风道进入，上升至楼板下的风道排走。
