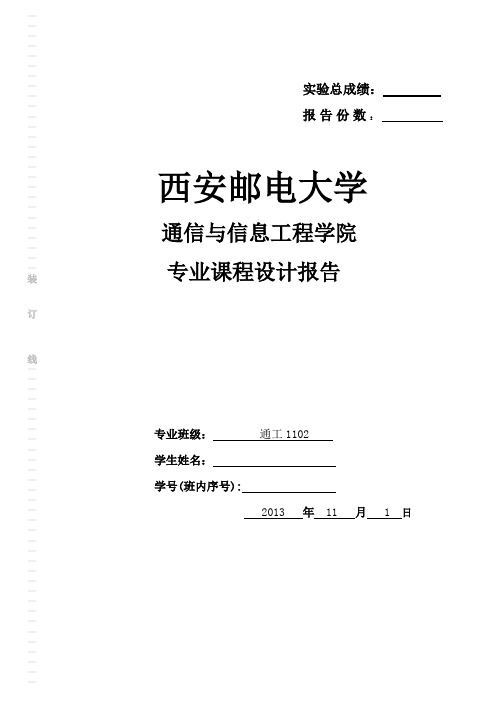

西安邮电大学通信与信息工程学院 专业课程设计报告专业班级： 通工1102 学生姓名： 学号(班内序号):2013 年 11 月 1 日——————————————————————————装订线————————————————————————————————报告份数：POCSAG编码器的实现1.实验原理：POCSAG码采用的是串行批次结构，每次传输的信号，首先是至少576bit 的前导信号，跟着是若干批次的地址和信息信号，每一批次由17个码字组成，一个码字长32bit，第一个码字必是同步码字，后面16个码字分成8帧，每帧有两个码字，这样一个批次就由一个同步码加8帧组成，其编码格式如下：POCSAG编码格式前导码是576bit的101010交替码，其作用是让各接收机做好接受准备，使接收机获得位同步，以便在后面获得码组同步。
同步码用于标识一批码组的开始，码字固定为7CD215D8，地址码必须在其对应的帧中发送，信息码可在任一帧中发送，但须紧跟随其地址码字。
码字第一位为0表示地址码字，为1表示信息码字，没有信息码字，则用空闲码字填充，空闲码字固定为5A89C197 POCSAG码字都是BCH（31,21）加一位偶校验位组成，其第22至31位是BCH纠错附加码，即对前面1至21位进行纠错编码，最后一位是偶校验，使32位码字中1的个数为偶数，该码字能够纠正2个或检出5个随机错误。
2.实验流程图：3.实验心得体会：通过这两周的专业课程设计-POCSAG编码器的实现，感觉收获很大，学到了很多，首先，通过查阅相关的资料，对POCSAG原理十分的熟悉。
开始做实验室时，先列出流程图，然后进行分块编码，在此期间，遇到一些困难，比如，一些条件的限制，当输入七位十进制大于2097151时，转换成的二进制数大于21位，不符合实际，最终在同学一块的帮助下，得到了解决。
深深地认识到团队的力量，合作的重要性，还有对C语言知识进行了复习，还学到了很多新知识，收获颇丰。
电话通信系统介绍移动通信系统除了人们最熟悉的GSM、CDMA等第二代数字移动通信系统外，实际上还包括很多种其他通信系统，例如前些年风靡全国的寻呼系统、广泛应用的无绳电话系统和到处可见的集群通信系统等。
为了让大家对整个移动通信系统领域有一个全面的了解，在这一讲中就介绍这3种移动通信系统。
其他移动通信系统将在以后介绍。
一、无线寻呼系统无线寻呼系统是移动通信的一个分支，是一种单向、大区制的通信系统。
主呼移动通信系统除了人们最熟悉的GSM、CDMA等第二代数字移动通信系统外，实际上还包括很多种其他通信系统，例如前些年风靡全国的寻呼系统、广泛应用的无绳电话系统和到处可见的集群通信系统等。
为了让大家对整个移动通信系统领域有一个全面的了解，在这一讲中就介绍这3种移动通信系统。
其他移动通信系统将在以后介绍。
一、无线寻呼系统无线寻呼系统是移动通信的一个分支，是一种单向、大区制的通信系统。
主呼用户(固定电话或移动电话)通过公用电话网连接寻呼中心，再由寻呼中心将信息传送给被叫用户。
无线寻呼系统由于采用广播方式，基站采取大区制，因此设备简单，投资少，见效快，使用方便，发展极为迅速。
20世纪90年代，中国在短短的几年中就发展了全球最大的无线寻呼网络。
1.无线寻呼系统的分类和标准无线寻呼系统一般可分为专用和公用两大类。
公用寻呼系统与公用电话网连接．发射功率较大，往往可以由很少的基站覆盖整个城市。
世界上常用的无线寻呼标准主要有两种：一是POCSAG码．由英国邮政代码标准化咨询组制定，又称为国际1号无线寻呼码，使用最为广泛，我国的无线寻呼系统大多采用这种码：二是由MOTOROLA公司开发的FLEX码，主要用于高速无线寻呼系统，我国也曾大量采用过这种码。
2.网络结构及系统组成无线寻呼系统同样由3个基本部分组成：一是寻呼中心，相当于交换中心，分为人工控制和自动控制两种，由寻呼服务台、排队机、编码器和调制器组成，它通过电话中继线与公网相连，通过中继链路与基站连接；二是基站，主要由解调器、发射机和天线组成；三是移动台，就是寻呼机，有数字机和字母(如英文或汉字)机之分．字母寻呼机通过改进可以成为信息接收机，处理较大的文本信息。
国家⽆线电监测中⼼检测中⼼附件6：⽆线电发射设备型号核准检测的检验依据（含参考标准）㈠调频收发信机1．国家⽆线电管理委员会办公室⽂件《关于350 MHz频段移动通信设备主要技术指标的通知》（国⽆办频〔1996〕93号）使⽤频段：336-399.9MKz（1）360MHz：基站发射频段：361-368MHz移动台发射频段：351-358MHz同频单⼯频段：358-361MHz（2）380MHz：基站发射频段：382-389MHz移动台发射频段：372-379MHz同频单⼯频段：379-382MHz2.《关于重新调整336－399MHz频段移动通信频率配置及管理办法的通知》（信⽆函【2001】85号）频率配置: 频率配置分为12.5kHz信道间隔和25kHz信道间隔两种⽅式频率分配及审批管理:(1)部门规划使⽤频率: 1）351-356MHz/361-366MHz2）356-358MHz/366-389MHz3）376-379MHz/386-389MHz4）358-361MHz5）379-380.5MHz（2）共⽤组⽹频率： 1.372-376MHz/382-386MHz2.380.5-382MHz3．信息产业部《关于公众对讲机管理有关问题的通知》（信部⽆【2001】869号）⼯作频率(单位:MHz):409.7500; 409.7625; 409.7750; 409.7875; 409.8000;409.8125; 409.8250; 409.8375; 409.8500; 409.8625;409.8750; 409.8875; 409.9000; 409.9125; 409.9250;409.9375; 409.9500; 409.9625 ;409.9750; 409.9875。
（共20个）4．信息产业部《关于400 MHz频段公众对讲机业务频率规划的通知》信部⽆【2001】793号⼯作频率同35．国家⽆线电管理委员会办公室⽂件《关于450 MHz频段内增加农村⽆线接⼊业务有关事项的通知》国⽆办频［1998］66号使⽤频率范围：基地台发射频率：460.500-461.975MHz⽤户终端发射频率:450.500-451.975MHz6.信部⽆〔2002〕10号《关于900 MHz频段⽆中⼼多信道选址移动通信系统关使⽤频率有关问题的通知》7．中华⼈民共和国国家标准GB/T 15844.1—1995《移动通信调频⽆线电话机通⽤技术条件》8．中华⼈民共和国国家标准GB 12192—1990《移动通信调频⽆线电话发射机测量⽅法》9．中华⼈民共和国国家标准GB 12193—1990《移动通信调频⽆线电话接收机测量⽅法》10. 中华⼈民共和国国家标准GB 15160-94《⽆中⼼多信道选址移动通信系统体制》11. 中华⼈民共和国国家标准GB/T 15939-1995《⽆中⼼多信道选址移动通信系统设备通⽤规范》12. 信⽆函〔2005〕53号《关于进⼀步推⼴应⽤900MHz频段⽆中⼼多信道选址移动通信系统有关问题的通知》说明： 400MHz频段公众对讲机的技术指标要同时参考⽂件“信息产业部⽆线电管理局《关于400MHz频段公众对讲机业务频率规划的通知》（信部⽆ [2001] 793号）”以及三个参照标准。
无线寻呼管理信息系统第一节简述一、无线寻呼系统简述无线寻呼是一种传送呼叫信号的单向个人寻呼系统，它没有话音，在传输过程中也许带有一定的数码或字符信息，也许不带其它任何信息。
它是一种采用无线广播形式将单向的寻呼信号发送给携带寻呼机移动用户的业务。
一个简单的寻呼系统的工作过程是：主叫用户通过电话告知服务中心话务员（内容为被叫者的寻呼号、主叫姓名、回电话号码和简短的留言），话务员把寻呼的内容通过发射台发射出去告知被呼叫人。
这样的过程为计算机在无线寻呼应用奠定了基础。
1991年左右寻呼机市场非常活跃，全国每年以50万以上的用户递增，老用户加上新用户成了滚雪球之势。
但是，寻呼业务也是在不断变化的，由原先的本地呼叫方式发展为漫游寻呼、全国漫游寻呼。
在此之前，俄罗斯莫斯科的寻呼通信业务公司已经把莫斯科的寻呼机用户同因特网上的电子邮件用户联接起来，电子邮件像其它消息一样在寻呼机上接收，使寻呼机的发展呈多样化。
寻呼机的发展表现在以下几个方面：·多功能、智能化、存储和显示信息量大。
美国的一家公司研制出一种新闻寻呼机，配置了8万字符的存储器，这种呼机不仅能实现日常的寻呼业务还能与新闻、文化娱乐、体育比赛、专用数据库连接上。
·大容量、大规模联网。
摩托罗拉公司将在全球发射几颗通信卫星，试图利用卫星把全球的BP机用户连接起来，实现覆盖全球的国际寻呼联网，进行全球漫游寻呼。
·多款式微型化。
寻呼机向着体积小，品种更多的方向发展。
·向双向传送发展。
虽然20世纪90年代初无线寻呼还处于单向传递信息的阶段，大的BP机厂家的最终目标是实现双向传送业务。
因此，计算机在无线寻呼业务中的地位更为突出。
二、计算机无线寻呼系统的构成人工接续无线寻呼系统主要由主机、终端机、编码器、调制器、音频信道、发射机、天线、寻呼接收机组成，如图1-1所示。
图1-1人工接续无线寻呼系统典型的人工接续寻呼系统的硬件结构如图1-2所示、这里系统这个概念是狭义的，不包括发射机和寻呼机，也不包括话务排队器、该系统由网络服务器、系统主机、操作终端机（也称座席或终端）和POCSAG编码器组成，并由网络总线把它们（除编码器外）全部连接在一起，系统的所有数据都存储在服务器的硬盘中。

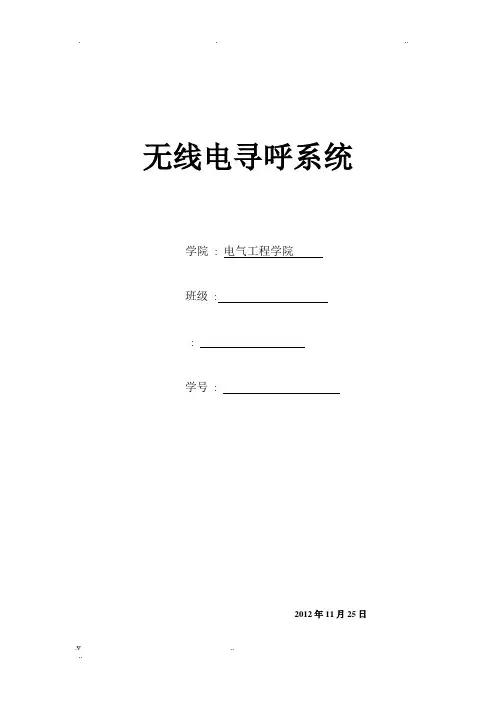

无线电寻呼系统学院: 电气工程学院班级::学号:2012年11月25日无线电寻呼系统一、概述无线电寻呼系统是一种单向通信系统，属于移动通信的一个分支。
无线电寻呼系统是通过公用电话网和无线电寻呼系统来实现的。
无线电寻呼系统（Radio Paging System）简称为无线寻呼系统，通常由一个控制中心（简称寻呼台），一个或数个无线电发射基站以及持有无线电寻呼系统接收机的用户组成，如下图1-1所示。
其中控制中心由计算机系统，电话接续设备和话务人员构成。
图1-1 无线电寻呼系统的组成从寻呼系统服务对象的角度来看，无线寻呼系统可分为公用寻呼网（公用无线电寻呼系统）和专用寻呼网（专用无线电寻呼系统）。
公用寻呼网通常是由电信部门经营的，为整个社会提供无线寻呼服务；而专用寻呼网则是指由非电信部门经营的寻呼系统。
由于我国已经开放了经营无线寻呼业务。
所以专用寻呼系统又分为两类：一类是年向社会公众服务的寻呼系统；另外一类是为特定范围内的用户提供服务的寻呼系统：如医院，厂矿，酒店等单位建立的内部寻呼系统，主要供内部工作人员使用。
寻呼的发生和发展开始于1948年，后来逐步由小规模，小范围的应用，其主要原因是寻呼机体积大，当时用的是话音呼叫。
一直道70年代，出现了大规模集成电路才解决了体积的问题，逐步形成了中，大规模的寻呼系统。
目前寻呼增值产品逐渐成为主流。
目前，无线电寻呼系统正向着标准化、大容量、联网和自动化方向发展。
其中，无线电寻呼接收机将继续朝着缩小体积、减轻重量、多功能、多款式、存储和显示信息量大等方向发展。
传输的速率从512 b/s#, 1 200 b/s发展到 3 200 b/s和6 400 b/s。
为了满足不同用户需要，出现了手表式、卡片式、笔式和项链式等各种款式的无线寻呼机。
目前我国无线电寻呼系统的频率如图1-2所示。
图1-2 我国无线电寻呼系统的频率二、特点1. 无线寻呼系统的分类无线寻呼系统的主要特点是：系统信道容量大，频率利用率高，一个频点可以为上万个用户服务，体积小，重量轻的寻呼接收机价格便宜，携带方便，这些是其它任何一种移动通信都无法比似的。

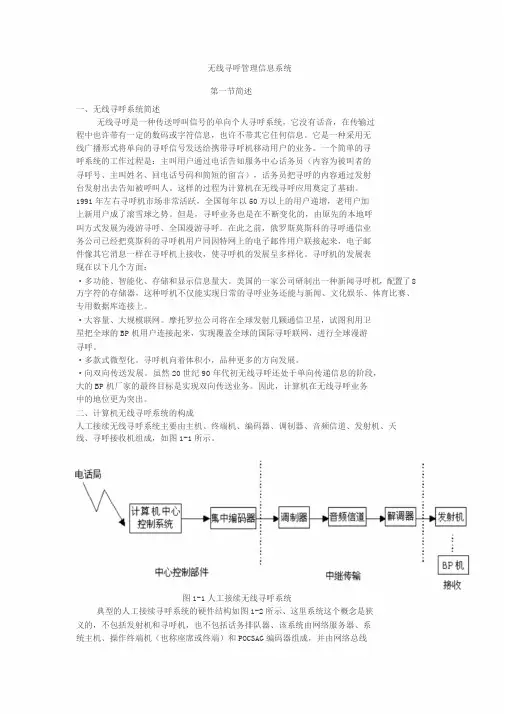

无线寻呼管理信息系统第一节简述一、无线寻呼系统简述无线寻呼是一种传送呼叫信号的单向个人寻呼系统，它没有话音，在传输过程中也许带有一定的数码或字符信息，也许不带其它任何信息。
它是一种采用无线广播形式将单向的寻呼信号发送给携带寻呼机移动用户的业务。
一个简单的寻呼系统的工作过程是：主叫用户通过电话告知服务中心话务员（内容为被叫者的寻呼号、主叫姓名、回电话号码和简短的留言），话务员把寻呼的内容通过发射台发射出去告知被呼叫人。
这样的过程为计算机在无线寻呼应用奠定了基础。
1991年左右寻呼机市场非常活跃，全国每年以50万以上的用户递增，老用户加上新用户成了滚雪球之势。
但是，寻呼业务也是在不断变化的，由原先的本地呼叫方式发展为漫游寻呼、全国漫游寻呼。
在此之前，俄罗斯莫斯科的寻呼通信业务公司已经把莫斯科的寻呼机用户同因特网上的电子邮件用户联接起来，电子邮件像其它消息一样在寻呼机上接收，使寻呼机的发展呈多样化。
寻呼机的发展表现在以下几个方面：·多功能、智能化、存储和显示信息量大。
美国的一家公司研制出一种新闻寻呼机，配置了8万字符的存储器，这种呼机不仅能实现日常的寻呼业务还能与新闻、文化娱乐、体育比赛、专用数据库连接上。
·大容量、大规模联网。
摩托罗拉公司将在全球发射几颗通信卫星，试图利用卫星把全球的BP机用户连接起来，实现覆盖全球的国际寻呼联网，进行全球漫游寻呼。
·多款式微型化。
寻呼机向着体积小，品种更多的方向发展。
·向双向传送发展。
虽然20世纪90年代初无线寻呼还处于单向传递信息的阶段，大的BP机厂家的最终目标是实现双向传送业务。
因此，计算机在无线寻呼业务中的地位更为突出。
二、计算机无线寻呼系统的构成人工接续无线寻呼系统主要由主机、终端机、编码器、调制器、音频信道、发射机、天线、寻呼接收机组成，如图 1-1所示。
图1-1 人工接续无线寻呼系统典型的人工接续寻呼系统的硬件结构如图1-2所示、这里系统这个概念是狭义的，不包括发射机和寻呼机，也不包括话务排队器、该系统由网络服务器、系统主机、操作终端机（也称座席或终端）和POCSAG编码器组成，并由网络总线把它们（除编码器外）全部连接在一起，系统的所有数据都存储在服务器的硬盘中。
任何一个终端机都可以通过网络提供的功能共享服务器中的所有数据。
图1-2 典型人工接续寻呼系统硬件结构第二节研发立项报告5万用户寻呼机管理信息系统的研究开发立项报告包括下列几项：一、课题项目研究开发5万用户寻呼机管理信息系统。
二、课题领导机构和负责人项目领导机构：某公司管理信息系统开发组项目总负责人： XXX项目负责人：某人负责5万用户寻呼机管理信息系统的系统分析、系统设计、系统测试；某人负责可行性分析、程序设计、系统试运行与维护；（另外）某人负责组织协调。
三、开发、办事、联络机构开发、办事与联络机构设在某公司总部209号办公室。
四、课题负责单位和协作单位负责单位：某公司管理信息系统开发组。
协作单位：中科院某所某室软件应用开发组。
五、课题来源本部门横向自立应用项目。
六、开发的目的和意义寻呼机市场非常活跃。
据市场调查资料分析：由于现在BP机全国每年以50万以上的用户递增，本公司原来建立的1万用户寻呼系统业务已处于超饱和状态，不能适应业务发展的需要，客户希望能开发5到10万用户的计算机管理系统来替换旧系统、基于此系统开发组研究讨论后认为：·有必要上马开发5万用户的管理系统，如果不开发，将会失去用户。
·市场发展快，需要加快系统版本的更新换代，巩固已有市场，发展新客户，向全国联网漫游发展。
·新系统开发后经济效益显著。
七、课题开发研究的内容·普通寻呼服务。
具体内容为；单呼，连呼，复台，复查，复台复查，留言，列车时刻表，航班时刻表，位置登记。
·漫游寻呼服务。
具体内容为漫游单呼，漫游复台，漫游复台复查，漫游复查，漫游位置登记。
·群呼服务。
内容有：全呼叫，天气预报，股票行情，组号群呼，散呼。
·试机服务。
内容有按用户号试机，按发射设备号试机，强场测试。
·定时服务。
内容有：定时输入，定时删除，定时查询，定时列表。
·系统管理。
内容有用户资料管理，操作员管理，漫游管理，系统记账管理，航班时刻表管理，列车时刻表管理，字典管理。
·运行管理八、课题完成时间本课题计划用10个月时间完成，具体为：系统分析1个月；系统设计1个月；系统程序设计6个月；系统调试1个月；系统试运行1个月。
九、课题经费概算初步估算（不计人员成本费、奖金）约需人民币20万元，其中包括：上机、购买辅助材料、技术资料、调研、印刷出版技术资料、邀请预订用户、本公司现有客户现场观摩、研讨、推广等费用。
经费使用安排：系统开发期间需8万元人民币；邀请客户观摩、研讨、推广等需12万元人民币。
经费来源：向本公司借支20万元人民币。
待系统应用推广后归还借支款。
第三节系统分析说明书——现行系统分析一、概述1.引言本文档是对某公司5万用户无线寻呼管理信息系统分析的总结，包括该公司已建立的计算机寻呼软件系统和尚未建立的新系统的分析，由系统分析确定5万用户无线寻呼管理信息系统（以下简称系统）的需求，以作为设计的依据。
本说明书对工程的实施提出计划，连同附件一起供开发人员设计使用，本说明书也是开发者与用户对系统共同理解的基础。
2.业务需求本项目是某公司管理信息系统开发组的横向自立项目。
根据寻呼机市场的发展状况和用户需求，建立一个5万用户、功能更强、应用面更广的系统。
本项目完成后，主要提供给本公司原有用户和新发展的用户使用，同时也推广到各行各业的寻呼业务服务中去。
3.参加设计人员系统分析由某公司信息系统计发组的全体开发人员负责。
人员名单如下：开发人员：XXX，XXX，…文档撰写者：XXX二、现行系统分析1.组织概况无线寻呼管理信息系统是一个城乡居民共同使用的传呼业务系统，不存在一个有序的组织。
一个寻呼台是一个服务组织、寻呼台提供服务，用户支付服务费用。
2.业务概况现行系统的业务主要是提供人工寻呼服务，具体内容有：普通寻呼服务漫游寻呼服务群呼服务试机服务定时服务系统管理运行管理帮助与维护3.所需环境(1)设备及器材场地发射设备器一台发射机及天线，一台备用发射机及天线。
信息服务器（用于存放寻呼信息）信息服务器2台，其中一台备份。
发送服务器（发送寻呼ASCll码单）发送服务器2台，其中一台备份。
编码卡（将寻呼ASCll码变成PpeSAG码）编码卡2台，其中一台备份。
班长台（管理整个寻呼系统）一台，用户信息管理站一台，定时呼工作站（发送定时寻呼信息至发送服务器）一台。
话务员工作站20台，其中5台备份。
用户电话排队器一台。
打印机一台。
网络电缆（50欧姆同轴电缆）75m。
BNC 60个，T型头 30个l网络终结器2个。
UPS电源（500VA）3台。
班长台电话一套，话务员电话30套。
电话中继线（外线）30条。
服务器、排队器机房面积30m2。
话务员工作场地面积80m2。
发射机机房（离天线不能太远）面积20m2。
天线馈线。
长度为从天线到发射机的连接距离。
(2)设备配置信息服务器服务器：386SX，33MHZ内存4MB硬盘：80MB软盘：1. 44MB，3. 5英寸软盘驱动器显示器：I4寸彩色显示器网卡：NE2000兼容卡键盘：全功能101键盘发送服务器处理器：386SX，20MHZ内存：2MB显示器：14寸彩色显示器网卡：NE2000兼容卡键盘：全功能101键盘班长台处理器：386SX，33MHZ内存：80MB软盘：1.44MB，3 .5英寸软盘驱动器显示器：彩色显示器网卡：NE2000兼容卡汉卡：联想汉卡键盘：全功能101键盘用户信息管理处理器：386SX，20MHZ内存：2MB硬盘：40MB软盘：1.44MB,3 .5英寸软盘驱动器显示器：单色显示器网卡：NE2000兼容卡汉卡：联想汉卡键盘：全功能101键盘定时呼工作站处理器：386，20MHZ内存：2MB硬盘：40MB软盘；1.44MB，3.5英寸软盘驱动器显示器：单色显示器网卡：NE2000兼容卡汉卡：联想汉卡键盘：全功能101键盘话务员工作站处理器：386SX，16MHz内存：1MB硬盘：40MB显示器：单色显示器网卡：NE2000兼容卡汉卡：联想汉卡键盘：全功能101键盘上述硬件环境由用户自行解决。
管理信息系统所需软件环境：DOS3.0以上操作系统，汉字库，foxBASE 或 FoxPro数据库，C语言及其编译系统。
4.现行系统的特点现行系统是一个人工接续寻呼系统，对数字寻呼机和汉字寻呼机兼容，其系统组成结构简单、投资小、见效快在某一个区域内能提供一万用户的寻呼服务。
5.现行系统的优点中心控制子系统有一个由单片机组成的编码器，发出POCSAG码。
中继传输子系统采用MODEM把信号送到几公里甚至几十公里外的发射机去发射。
发射子系统对POCSAG码基带信号进行FSK调制。
放大至一定功率从天线发射出去。
接收子系统是一个随身携带、体积小、耗电少和可靠性高的BP机。
6.现行系统的不足之处容纳的用户数不能满足形势发展的需要；服务功能上也不能满足用户的日益需求，具体表现为：不能提供漫游服务；不能提供异地寻呼服务；系统管理能力不足；向用户提供的服务功能不多。
第四节系统分析——系统的目标和总体功能一、系统的设计目标1.在人工寻呼系统的基础上，5万用户级寻呼管理信息系统增加自动寻呼、自动漫游寻呼功能。
2.提高系统的可靠性、安全性，降低系统维护人员的工作量。
3.提高对人为干扰、硬件故障的适应能力。
4.为相似规模的专业寻呼台提供一通用的系统设计模式。
5.向用户提供多方位的服务功能。
6.提高系统管理能力。
二、系统设计原则根据管理信息系统设计规范其设计原则为：模块化。
其业务分成九大子系统，各个系统自上而下通层分解，直至完成所要求的功能。
在设计中尽量减少模块间数据、控制参数的传递，以减少其相关性。
数据的一致性。
在多用户实时处理系统中常常遇到数据不一致问题，为此，要在设计中对系统内部数据进行分类编码，减少数据冗余。
可靠性。
利用密码来杜绝非操作人员进入系统。
实用性。
按用户要求完成所要求的功能：普通寻呼服务漫游寻呼服务群呼服务试机服务定时服务系统管理打印管理帮助系统维护可维护性。
采用模块化设计给维护带来方便。
利用每日自动运行的维护软件对系统数据进行维护。
通用性。
提高系统的通用性，缩短开发周期。
本设计将各种寻呼环境不同的数据置于程序模块之外，利用系统生成这些参数，从而减少因条件不同而造成的大量修改程序模块。
界面友好。
尽量减少操作员按键次数，以提高操作员的工作效率。
第五节寻呼管理信息系统设计说明一、寻呼管理信息系统设计说明从整体上看，该寻呼管理信息系统由用户(操作员管理)、系统（系统管理员管理)、应用程序、数据库四大部分组成。
