Martini 方式VPLS 配置示例组网需求如图9-7，ME60 作为MPLS 骨干网的PE 设备。
PE1 和PE2 启动VPLS 功能。
CE1 挂在PE1 上，CE2 挂在PE2 上。
CE1 和CE2 属于一个VPLS。
采用LDP 作为VPLS 信令建立PW，配置VPLS，实现CE1 与CE2 的互通。
图9-7 Martini 方式VPLS 示例配置思路采用如下思路配置Martini 方式VPLS：1. 在骨干网上配置路由协议实现互通。
2. 在PE 之间建立远端LDP 会话。
3. PE 间建立传输用户数据所使用的隧道。
4. PE 上使能MPLS L2VPN。
5. 在PE 上创建VSI，指定信令为LDP，然后将VSI 与AC 接口绑定。
数据准备完成本例配置需准备如下数据：VSI 名称及VSI ID对等体的IP 地址及建立对等体时使用的隧道策略绑定VSI 的接口配置步骤步骤1 配置IGP本例中使用OSPF，具体配置步骤参考后面的配置文件。
配置完成后，在PE1、P、PE2 上执行display ip routing-table 命令可以看到已学到彼此的路由。
步骤2 配置MPLS 基本能力和LDP具体配置步骤参考后面的配置文件。
配置完成后，在PE1、P、PE2 上执行display mpls ldp session 命令可以看到PE1 和P 之间或PE2 和P 之间的对等体的Status 项为“Operational”，即对等体关系已建立。
执行display mpls lsp 命令可以看到LSP 的建立情况。
步骤3 在PE 之间建立远端LDP 会话# 配置PE1。
<PE1> system-view[PE1] mpls ldp[PE1] mpls ldp remote-peer pe2[PE1-mpls-ldp-remote-pe2] remote-ip 3.3.3.9[PE1-mpls-ldp-remote-pe2] quit# 配置PE2。

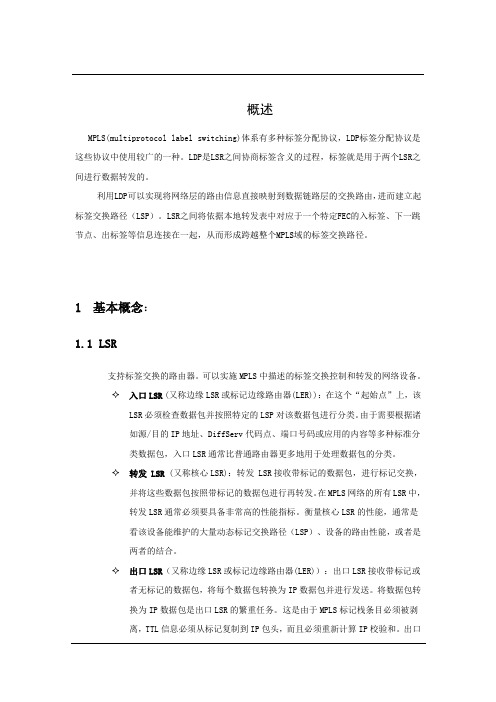

概述MPLS(multiprotocol label switching)体系有多种标签分配协议，LDP标签分配协议是这些协议中使用较广的一种。
LDP是LSR之间协商标签含义的过程，标签就是用于两个LSR之间进行数据转发的。
利用LDP可以实现将网络层的路由信息直接映射到数据链路层的交换路由，进而建立起标签交换路径（LSP）。
LSR之间将依据本地转发表中对应于一个特定FEC的入标签、下一跳节点、出标签等信息连接在一起，从而形成跨越整个MPLS域的标签交换路径。
1基本概念：1.1LSR支持标签交换的路由器。
可以实施MPLS中描述的标签交换控制和转发的网络设备。
✧入口LSR(又称边缘LSR或标记边缘路由器(LER))：在这个“起始点”上，该LSR必须检查数据包并按照特定的LSP对该数据包进行分类。
由于需要根据诸如源/目的IP地址、DiffServ代码点、端口号码或应用的内容等多种标准分类数据包，入口LSR通常比普通路由器更多地用于处理数据包的分类。
✧转发 LSR (又称核心LSR)：转发 LSR接收带标记的数据包，进行标记交换，并将这些数据包按照带标记的数据包进行再转发。
在MPLS网络的所有LSR中，转发LSR通常必须要具备非常高的性能指标。
衡量核心LSR的性能，通常是看该设备能维护的大量动态标记交换路径（LSP）、设备的路由性能，或者是两者的结合。
✧出口LSR（又称边缘LSR或标记边缘路由器(LER)）：出口LSR接收带标记或者无标记的数据包，将每个数据包转换为IP数据包并进行发送。
将数据包转换为IP数据包是出口LSR的繁重任务。
这是由于MPLS标记栈条目必须被剥离，TTL信息必须从标记复制到IP包头，而且必须重新计算IP校验和。
出口路由器的性能可能由于某些因素而降低，包括路由和LSP数量以及IP路由安排的复杂性等。
1.2 LSP(标签交换路径)有一个或多个标签交换跳连接而成的路径。
通过标签交换，分组可以从一个LSR转发到另一个LSR.1.3 LDP Peer(LDP 对等体):用LDP协议交换mpls标签的两台LSR互称为LDP peer。
LDP协议和LSP选路研究与实现的开题报告一、选题背景随着计算机网络的不断发展，网络规模不断扩大，网络拓扑也呈现出越来越复杂的趋势。
在这种情况下，如何高效地实现路由选路成为了计算机网络研究中的重要问题之一。
其中，LDP协议和LSP选路是常用的路由选路方式。
LDP（Label Distribution Protocol）是一种基于标签的转发机制，通过对网络设备（如路由器）间标签的分发和交换，实现了对数据流的快速转发。
LSP（Label Switched Path）选路则是基于LDP协议实现的，它通过在网络中建立一个抽象的、基于标签的转发路径，实现了数据包的快速转发。
二、研究目的本课题旨在通过对LDP协议和LSP选路进行深入研究和分析，探讨其具体实现方式以及应用场景，同时在此基础上，设计并实现一个LDP 协议和LSP选路的原型系统，以验证其有效性。
三、研究内容1. LDP协议的原理及实现方式- LDP协议的基本概念，包括标签分发、标签绑定、标签交换等- LDP协议中常用的标签分配方式，如基于MAC地址、IP地址、流量工程等- LDP协议的工作流程，包括会话建立、标签分配和交换、路由更新等- LDP协议的优缺点分析及应用场景2. LSP选路的基本原理及实现方式- LSP选路的基本概念，包括LSP的建立和选择- LSP选路的流程，包括LSP的建立、LSP的通告、LSP的选择等- LSP选路的优缺点分析及应用场景3. LDP协议和LSP选路的实现- LDP协议和LSP选路的实现方案设计- LDP协议和LSP选路的代码实现- 实验验证和结果分析四、研究意义LDP协议和LSP选路作为路由选路的重要手段，在计算机网络研究和应用中具有重要意义。
本课题的研究将为进一步推进计算机网络的发展提供借鉴和参考，同时为网络工程师提供一个实用性强、功能完备的路由选路方案。
五、研究方法本课题主要采用文献调研及实验验证两种研究方法。
MPLSLDP建⽴LSP⽰例及解析LDP建⽴LSP⽰例及解析摘要：本⽂简要介绍LDP建⽴LSP的配置，及LSP建⽴好之后，MPLS包的转发。
LDP建⽴LSP的核⼼思路：通过全局启⽤LDP和接⼝的mpls标签转发功能，借由已经建⽴好的IGP并通告的路由，实现fec和标签、接⼝的映射关系，Forwarding Equivalence Class (FEC)转发等价类在此处即是具有相同⽬的⼦⽹的地址,通过IGP交互获得。
LDP负责标签的交互(分发)，维持邻居关系。
出接⼝也是通过IGP获知。
基本LDP配置⽰例1.拓扑：2.配置说明(Cisco)：全局启⽤Cisco快速转发（CEF）全局启⽤ldp mpls标签交换配置接⼝IP地址包括loopback环回⼝地址启⽤IGP协议，这⾥⽤的OSPF接⼝下启⽤mpls通常启⽤mpls 的基本配置思路接⼝IP(包括loopback)IGPLSR idMPLS LDP全局使能接⼝mpls ldp使能3.主要配置：接⼝，Loopback接⼝地址地址，ospf配置略，具体可参看配置⽂件。
这⾥需要说明的是OSPF配置的⽬的主要是要能把PE1,2,P1,2之间的链路的路由通告给对⽅，包括loopback 接⼝。
router-id不是必须使⽤loopback接⼝，但这样⽐较好，接⼝不容易出现异动。
PE1(config)#ip cefPE1(config)#mpls ldp router-id Loopback1 //配置ldp router-id配置⼀个可达的接⼝PE1(config)#int gi 1/0PE1(config-if)#mpls ipP1，P2，PE2配置参考上述配置Show running-config配置：P2.txt Pe1.txt P1.t x t Pe2.txt4.检查配置⽣效结果：配置完成后可通过show mpls ldp neighbor查看到LDP邻居关系。
摘要：MPLS TE 快速重路由技术是一项实现网络局部保护的技术，在应用了MPLS TE 的网络中，当某处出现链路或节点失效时，配置有快速重路由保护的LSP可以自动将数据切换到保护链路上去。
本文档介绍了MPLS TE快速重路由的关键技术和典型应用。
关键词：FRR、MPLS TE、快速重路由、RSVP TE、LSP。
1 前言目前传统的IP网络是一种“尽力而为”的服务模型，随着网络业务的进一步发展，作为多业务统一承载的IP网络在可靠性方面，必须要达到传统电信网络的水平，如保护切换的速度<50ms，才能满足电信级业务的需要。
MPLS技术自20世纪90年代中出现后，由于其具备快速转发、QoS保证、多业务支持等优势，获得了长足的发展，在下一代电信网络中扮演着越来越重要的角色。
为了保证MPLS网络的可靠性，MPLS快速重路由（Fast ReRoute）技术扮演了重要角色。
这种技术借助MPLS流量工程（Traffic Engineering）的能力，为LSP提供快速保护倒换能力。
MPLS快速重路由事先建立本地备份路径，保护LSP不会受链路/节点故障的影响，当故障发生时，检测到链路/节点故障的设备就可以快速将业务从故障链路切换到备份路径上，从而减少数据丢失。
快速响应、及时切换是MPLS快速重路由的特点，它可以保证业务数据的平滑过渡，不会导致业务中断；同时，LSP的头节点会尝试寻找新的路径来重新建立LSP，并将数据切换到新路径上，在新的LSP建立成功之前，业务数据会一直通过保护路径转发。
2 技术简介2.1 MPLS TE及其四个构件传统的路由器选择最短的路径作为路由，不考虑带宽等因素，这样，即使某条路径发生拥塞，也不会将流量切换到其他的路径上。
在网络流量比较小的情况下，这种问题不是很严重，但是随着Internet的应用越来越广泛，传统的最短路径优先的路由的问题暴露无遗。
MPLS TE是一种将流量工程技术与MPLS这种叠加模型相结合的技术。
华为MPLS配置1.mpls lsr-id x.x.x.x指定LSR的ID2.mpls ldp激活LDP协议并进入LDP视图3.remote-peer local-ip x.x.x.x(local-ip) remote-ip (x.x.x.x)remote-ip配置LDP Remote-peer,配置LDP remote-peer必须配置local-ip4.loop-detect允许进行环路检测5.hops-count (hop-numbe)设置环路检测最大跳数,设置环路检测的最大跳数,缺省情况下没有配置环路检测最大跳数6.path-vectors (pv-number)设置路径向量的最大值,当环路检测采用路径向量方式时，也需要规定LSP 的最大值。
这样，在以下条件之一时即认为出现了环路，LSP建立失败：(1) 路径向量记录表中已有本LSR的记录。
(2) 路径的跳数超过这里设定的最大值。
7. mpls ldp enable在接口使能LDP8.mpls ldp timer { keepalive keepalive-holdtime | hello hello-holdtime }设置接口LDP会话保持参数,Keepalive报文的缺省定时时间为60秒，Hello报文的缺省定时时间为15秒在不支持广播报文的链路层协议（如帧中继、ATM）上，必须要使用命令map ip { ip-address [ ip-mask ] | default | inarp [ minutes ] } [ broadcast ]配置broadcast属性，以支持广播和组播报文的传递要实现BGP/MPLS vpn的功能一般需要完成以下步骤：在PE、CE、P上配置基本信息；建立PE到PE的具有IP能力的逻辑或物理的链路；发布、更新vpn信息。
BGP/MPLS vpn的配置包括：定义BGP/MPLS vpn进入协议地址族视图PE-CE间路由交换的配置PE-PE间路由交换的配置1. 创建并进入VPN实例视图ip vpn-instance (vpn-instance-name)2. 为vpn-instance创建路由和转发表route-distinguisher (route-distinguisher)RD在与自治系统号（ASN）相关时，RD是由一个自治系统号和一个任意的数组成。
MPLS：多协议标签交换技术（工作在二层与三层之间）IETF确定MPLS协议作为标准的协议MPLS采用短而定长的标签进行数据转发，大大提高了硬件限制下的转发能力；而且MPLS可以扩展到多种网络协议（如IPv6，IPX等）MPLS协议从各种链路层协议（如PPP、ATM、帧中继、以太网等）得到链路层服务，又为网络层提供面向连接的服务。
MPLS能从IP路由协议和控制协议中得到支持，路由功能强大、灵活，可以满足各种新应用对网络的要求作用：加快IP网络转发速度缺点：硬件不行，FIB，现今应用：MPLS VPNMPLS TE：流量工程MPLS概述MPLS基本网络结构（工作在运行商）路由器的角色：1.LER（Label Edge Router）：标签边界路由器，在MPLS网络中，具备标签分配功能，用于标签的压入或弹出，并且同时连接IP与MPLS网络的路由器，如上图中的RTB，RTD。
入站LER：负责对接收到的IP报文压入标签出站LER：负责给离开MPLS网络的报文弹出标签2.LSR（Label Switched Router）：标签交换路由器，在MPLS网络中，具有标签分配和标签转发能力的路由器，用于标签的交换，如图中的RTCLSP（Label Switched Path）：标签交换路径，即到达同一目的地址的报文在MPLS网络中经过的路径（单向路径）入节点（Ingress）：LSP的入口LER中间节点（Transit）：位于LSP中间的LSR出节点（Egress）：LSP的出口LERFEC（Forwarding Equivalent Class）：转发等价类，一般指具有相同转发处理方式的报文。
在MPLS网络中，到达同一目的地址（网络前缀相同的IP地址）的所有报文就是一个FEC （FEC：华为默认32位的主机路由）FEC的划分方式非常灵活，可以是以源地址、目的地址、源端口、目的端口、协议类型或VPN 等为划分依据的任意组合MPLS体系结构：LSP建立到分发标签的最终过程控制平面：负责产生和维护路由信息以及标签信息路由信息表RIB（Routing Information Base）：由IP路由协议生成，用于选择路由标签分发协议LDP（Label Distribution Protocol）：负责标签的分配、标签转发信息表的建立、标签交换路径的建立、拆除等工作标签信息表LIB（Label Information Base）：由标签分发协议生成，用于管理标签信息转发平面：即数据平面（Data Plane），负责普通IP报文的转发以及带MPLS标签报文的转发转发信息表FIB（Forwarding Information Base）：从RIB提取必要的路由信息生成，负责普通IP报文的转发标签转发信息表LFIB（Label Forwarding Information Base）：简称标签转发表，由标签分发协议建立LFIB，负责带MPLS标签报文的转发MPLS路由器上，报文的转发过程：当收到普通IP报文时，查找FIB表：如果Tunnel ID（隧道id）为0x0，则进行普通IP转发如果Tunnel ID为非0x0，则查找LFIB表，进行MPLS转发当收到带标签的报文时，查找LFIB表：如果对应的出标签是普通标签，则进行MPLS转发如果对应的出标签是特殊标签，如标签3，则将报文的标签去掉，进行IP转发MPLS数据报文结构：MPLS标签封装在链路层和网络层之间，可以支持任意的链路层协议MPLS标签共分4个字段：（4字节）Label：20bit，标签值域，是一个短而定长的、只有本地意义的标识，用于唯一标识去往同一目的地址的报文分组Exp：3bit，用于扩展。

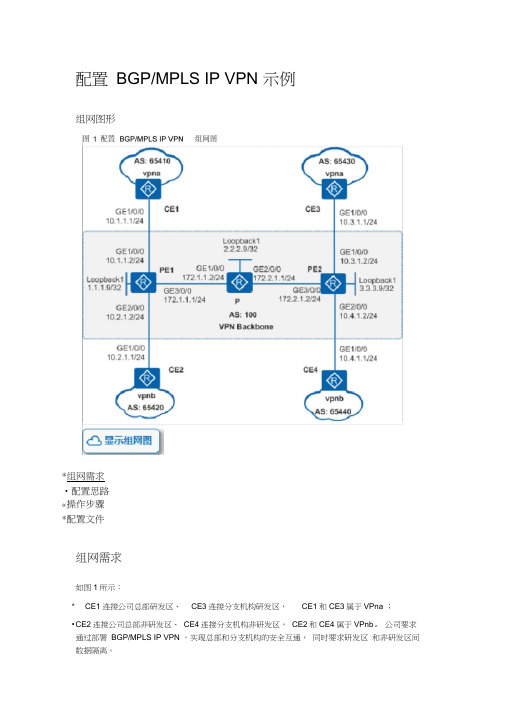

一、配置思路1、公网隧道配置本结点LSR ID1mpls lsr‐id *.*.*.*使能mpls 与 mpls ldp1系统模式下：2 mpls3 mpls ldp4接口模式下：5 interface ethernet 0/0/16 mpls7 mpls ldp【注】以上仅针对P、PE设备。
2、本地VPN创建VPN实例；配置RD、RT；绑定接口与VPN实例；将PE和CE之间的路由实例 与 VPN绑定；3、MP-BGP配置PE间的普通BGP邻居和MP-BGP邻居；将本地VPN路由和mp-bgp之间的路由相互引入二、配置示例组网需求：完成各VPN内部用户互通；地址规划：如下表设备名称P1PE2PE3CE4CE5……loopback / router id/ lsr-id 1.1.1.1 / 32 1.1.1.1 / 32 1.1.1.1 / 32 4.4.4.4 / 32 5.5.5.5 / 32……互联地址段从左到右设备数字组合数（如PE2与P1：10.0.21.0 / 24）……互联地址设备数字对应各自地址（如PE2:10.0.21.2 / 24）……其他详见下图……1、公网隧道配置P与PE的IGP路由（ospf）；配置P与PE的LSR ID，并使能系统及接口下的mpls和mpls ldp功能；2、本地VPN创建VPN实例；配置RD、RT；1ip vpn‐instance company‐12 route‐distinguisher 100:13 vpn‐target 100:1 export‐extcommunity4 vpn‐target 100:1 import‐extcommunity56ip vpn‐instance company‐27 route‐distinguisher 100:28 vpn‐target 100:2 export‐extcommunity9 vpn‐target 100:2 import‐extcommunity10 //PE1与PE2该配置相同绑定私网接口与VPN实例；在PE上， 与对应用户（CE设备）相连接口与VPN进行绑定（CE设备无感知，接口只需普通地址配置）；1 //以PE2为例，其他接口及PE相同2interface GigabitEthernet0/0/03 ip binding vpn‐instance company‐24 ip address 10.0.82.2 255.255.255.0将PE和CE之间的路由实例 与 VPN绑定；1 //PE22ospf 11 vpn‐instance company‐13 area 0.0.0.04 network 10.0.42.0 0.0.0.2555 //CE46ospf 117 area 0.0.0.08 network 10.0.42.0 0.0.0.2559 network 10.0.64.0 0.0.0.2553、MP-BGP配置PE间的普通BGP邻居（只能传递普通IPv4路由）；1bgp 100 //PE2配置2 peer 3.3.3.3 as‐number 1003 peer 3.3.3.3 connect‐interface LoopBack045bgp 100 //PE3配置6 peer 2.2.2.2 as‐number 1007 peer 2.2.2.2 connect‐interface LoopBack0配置PE间的MP-BGP邻居（能传递BGP mpls VPN的私网路由，即VPNv4路由）；建立MP-BGP邻居前提是PE间已经建立了普通的BGP邻居；1BGP 100 //PE2配置2 ipv4‐family vpnv43 peer 3.3.3.3 enable45BGP 100 //PE3配置6 ipv4‐family vpnv47 peer 2.2.2.2 enable配置本地VPN路由和mp-bgp之间的路由相互引入；建立MP-BGP邻居前提是PE间已经建立了普通的BGP邻居；1 bgp 100 //BGP中引入直连和IGP2 ipv4‐family vpn‐instance company‐13 import‐route direct4 import‐route ospf 115 ipv4‐family vpn‐instance company‐225 ip address 10.0.21.1 255.255.255.026 mpls27 mpls ldp28#29interface Ethernet0/0/130 ip address 10.0.13.1 255.255.255.031 mpls32 mpls ldp33#34interface Serial0/0/035 link‐protocol ppp36#37interface Serial0/0/138 link‐protocol ppp39#40interface Serial0/0/241 link‐protocol ppp42#43interface Serial0/0/344 link‐protocol ppp45#46interface GigabitEthernet0/0/047#48interface GigabitEthernet0/0/149#50interface GigabitEthernet0/0/251#52interface GigabitEthernet0/0/353#54wlan55#56interface NULL057#58interface LoopBack059 ip address 1.1.1.1 255.255.255.255 60#61ospf 162 area 0.0.0.027 accounting‐scheme default28 domain default29 domain default_admin30 local‐user admin password cipher F<Z4DJzy<+jKUGU‐KkpB7bo#31 local‐user admin service‐type http32#33firewall zone Local34 priority 1635#36interface Ethernet0/0/037 ip binding vpn‐instance company‐138 ip address 10.0.42.2 255.255.255.039#40interface Ethernet0/0/141 ip address 10.0.21.2 255.255.255.042 mpls43 mpls ldp44#45interface Serial0/0/046 link‐protocol ppp47#48interface Serial0/0/149 link‐protocol ppp50#51interface Serial0/0/252 link‐protocol ppp53#54interface Serial0/0/355 link‐protocol ppp56#57interface GigabitEthernet0/0/058 ip binding vpn‐instance company‐259 ip address 10.0.82.2 255.255.255.060#61interface GigabitEthernet0/0/162#63interface GigabitEthernet0/0/264#65interface GigabitEthernet0/0/366#67wlan68#69interface NULL070#71interface LoopBack072 ip address 2.2.2.2 255.255.255.25573#74bgp 10075 peer 3.3.3.3 as‐number 10076 peer 3.3.3.3 connect‐interface LoopBack077 #78 ipv4‐family unicast79 undo synchronization80 peer 3.3.3.3 enable81 #82 ipv4‐family vpnv483 policy vpn‐target84 peer 3.3.3.3 enable85 #86 ipv4‐family vpn‐instance company‐187 import‐route direct88 import‐route ospf 1189 #90 ipv4‐family vpn‐instance company‐291 import‐route direct92 import‐route ospf 1293#94ospf 195 area 0.0.0.096 network 10.0.21.0 0.0.0.25597 network 2.2.2.2 0.0.0.098#99ospf 11 vpn‐instance company‐1100 import‐route bgp101 area 0.0.0.0102 network 10.0.42.0 0.0.0.25525 authentication‐scheme default26 authorization‐scheme default27 accounting‐scheme default28 domain default29 domain default_admin30 local‐user admin password cipher F5S!+T‐YL&:z9:%F`[a=vbt#31 local‐user admin service‐type http32#33firewall zone Local34 priority 1635#36interface Ethernet0/0/037 ip address 10.0.13.3 255.255.255.038 mpls39 mpls ldp40#41interface Ethernet0/0/142 ip binding vpn‐instance company‐143 ip address 10.0.35.3 255.255.255.044#45interface Serial0/0/046 link‐protocol ppp47#48interface Serial0/0/149 link‐protocol ppp50#51interface Serial0/0/252 link‐protocol ppp53#54interface Serial0/0/355 link‐protocol ppp56#57interface GigabitEthernet0/0/058 ip binding vpn‐instance company‐259 ip address 10.0.39.3 255.255.255.060#61interface GigabitEthernet0/0/162#63interface GigabitEthernet0/0/264#65interface GigabitEthernet0/0/366#67wlan68#69interface NULL070#71interface LoopBack072 ip address 3.3.3.3 255.255.255.25573#74bgp 10075 peer 2.2.2.2 as‐number 10076 peer 2.2.2.2 connect‐interface LoopBack077 #78 ipv4‐family unicast79 undo synchronization80 peer 2.2.2.2 enable81 #82 ipv4‐family vpnv483 policy vpn‐target84 peer 2.2.2.2 enable85 #86 ipv4‐family vpn‐instance company‐187 import‐route direct88 import‐route ospf 1389 #90 ipv4‐family vpn‐instance company‐291 import‐route direct92 import‐route ospf 1493#94ospf 195 area 0.0.0.096 network 10.0.13.0 0.0.0.25597 network 3.3.3.3 0.0.0.098#99ospf 13 vpn‐instance company‐15 authentication‐scheme default6 authorization‐scheme default7 accounting‐scheme default8 domain default9 domain default_admin10 local‐user admin password cipher a9uRU{EO!7ECB7Ie7'/)Gbd#11 local‐user admin service‐type http12#13firewall zone Local14 priority 1615#16interface Ethernet0/0/017 ip address 10.0.35.5 255.255.255.018#19interface Ethernet0/0/120 ip address 10.0.57.5 255.255.255.021#22interface Serial0/0/023 link‐protocol ppp24#25interface Serial0/0/126 link‐protocol ppp27#28interface Serial0/0/229 link‐protocol ppp30#31interface Serial0/0/332 link‐protocol ppp33#34interface GigabitEthernet0/0/035#36interface GigabitEthernet0/0/137#38interface GigabitEthernet0/0/239#40interface GigabitEthernet0/0/32sysname Huawei3#4aaa5 authentication‐scheme default6 authorization‐scheme default7 accounting‐scheme default8 domain default9 domain default_admin10 local‐user admin password cipher {07;SSP`4Kpe}@HMNPn@fba#11 local‐user admin service‐type http12#13firewall zone Local14 priority 1615#16interface Ethernet0/0/017 ip address 10.0.39.9 255.255.255.018#19interface Ethernet0/0/120 ip address 10.0.90.9 255.255.255.021#22interface Serial0/0/023 link‐protocol ppp24#25interface Serial0/0/126 link‐protocol ppp27#28interface Serial0/0/229 link‐protocol ppp30#31interface Serial0/0/332 link‐protocol ppp33#34interface GigabitEthernet0/0/035#36interface GigabitEthernet0/0/137#38interface GigabitEthernet0/0/240interface GigabitEthernet0/0/341#42wlan43#44interface NULL045#46ospf 1447 area 0.0.0.048 network 10.0.39.0 0.0.0.25549 network 10.0.90.0 0.0.0.25550#51user‐interface con 052user‐interface vty 0 453user‐interface vty 16 2054#55return~ END ~。
