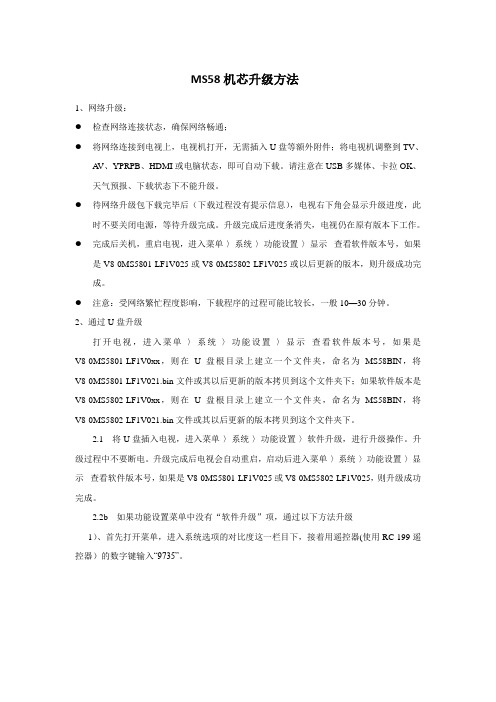

MS58机芯升级方法1、网络升级：●检查网络连接状态，确保网络畅通；●将网络连接到电视上，电视机打开，无需插入U盘等额外附件；将电视机调整到TV、A V、YPRPB、HDMI或电脑状态，即可自动下载。
请注意在USB多媒体、卡拉OK、天气预报、下载状态下不能升级。
●待网络升级包下载完毕后（下载过程没有提示信息），电视右下角会显示升级进度，此时不要关闭电源，等待升级完成。
升级完成后进度条消失，电视仍在原有版本下工作。
●完成后关机，重启电视，进入菜单-〉系统-〉功能设置-〉显示查看软件版本号，如果是V8-0MS5801-LF1V025或V8-0MS5802-LF1V025或以后更新的版本，则升级成功完成。
●注意：受网络繁忙程度影响，下载程序的过程可能比较长，一般10—30分钟。
2、通过U盘升级打开电视，进入菜单-〉系统-〉功能设置-〉显示查看软件版本号，如果是V8-0MS5801-LF1V0xx，则在U盘根目录上建立一个文件夹，命名为MS58BIN，将V8-0MS5801-LF1V021.bin文件或其以后更新的版本拷贝到这个文件夹下；如果软件版本是V8-0MS5802-LF1V0xx，则在U盘根目录上建立一个文件夹，命名为MS58BIN，将V8-0MS5802-LF1V021.bin文件或其以后更新的版本拷贝到这个文件夹下。
2.1 将U盘插入电视，进入菜单-〉系统-〉功能设置-〉软件升级，进行升级操作。
升级过程中不要断电。
升级完成后电视会自动重启，启动后进入菜单-〉系统-〉功能设置-〉显示查看软件版本号，如果是V8-0MS5801-LF1V025或V8-0MS5802-LF1V025，则升级成功完成。
2.2b 如果功能设置菜单中没有“软件升级”项，通过以下方法升级1）、首先打开菜单，进入系统选项的对比度这一栏目下，接着用遥控器(使用RC-199遥控器）的数字键输入“9735”。
2）、屏幕左上角有会有一列工厂菜单项目，如图一，将光标选择“9-SW Update ”并按“ OK ”后，会出现提示，选择“yes”，出现升级进度条，等待进度到100%，电视会自动重启。
TCL机芯常见维修案例机芯：MS28L故障现象：红灯亮不开机分析与检修：通电试机指示灯红灯闪烁，显示屏背光不亮，按键和遥控均无反应。
由此初步判段故障应该在电源板3.3V 电路单元或数字板电路单元问题。
首先对电源板进行判断，用强制开机方法点亮背光显示屏，背光正常。
说明电源板没问题。
检测3.3V待机电压、供电不正常只有1V左右在抖动。
故障应该在数字板待机电路上。
经用电阻挡测量数字待机电路，发现U500 IC的3.3V待机供电脚对地短路，经更换U500。
通电检查机器故障排除。
U500的具体电路详见下图：U500短路机芯：MT23L故障现象：开机一分钟后啸叫，自关。
分析与检修：此机是用户机器，出现的故障现象是开机一分钟后出现啸叫、自动关机。
当电视机刚搬到桌面上通电调试未发现故障，就放了一首MP3歌曲来老化。
但，播放一段时间后出现啸叫自动关机后又自动开机的现象。
然后打开后盖通电测机内各供电电压，均正常。
因使用的是指针万用表，所以就校了一下表针重新测量。
待反复测量时，注意到U104的2.5V 三端稳压从第一遍正常到第二遍2.7V感觉在正常范围内，到第三遍时已经啸叫自关。
电压已经生至3V。
用手摸有少许烫手。
把U104换掉故障排除。
红圈内为U104元件位置。
机芯：MS801故障现象：有时自动关机分析与检修：打开主菜单或进入全景浏览时，有时会自动关机的故障现象。
经升级及复位系统后均无效。
检查复位电路也未见异常，由于该故障的温度特性同电解电容不良引起的故障相似，便决定依次对电容C020、C043、C063进行更换，但更换后故障依旧。
以前维修中发现出现过MT23L机芯液晶彩电上L010电感不良会引起冷机有时不开机的故障，便决定对电路中的电感L404、L401、L402、L403等进行代换，但代换后试机仍然无效。
维修一时陷入困境，从电路分析来看，怀疑会不会在C063上并的电容太小呢！后来直接在上面并一只47UF 电容，经两天试机故障还真的不出来了，经试验在C063上只要并接一只22UF电容，故障也就不会再出现了。
18个TCL电视机技改方法案例分享技改1机型：E5700A-UD、E6700A-UD、A71S-UD等系列。
机芯：RT95故障现象：机器使用接码流仪HDMI信号遥控关机后，出现不能开机（接高清机顶盒正常），拔掉开机接入就一切正之现象。
处理措施：短期-将拔掉HDMI线，先上电开启TV后，再插HDMI线即可正常工作；长期：升级机芯主板。
技改2机型：L49E5700A-UD机芯：RT95故障现象:机器接HDMI演示时，不定时出现屏幕黑屏、横条干扰线闪烁之现象。
处理措施：将升级V8-RT95001-LF1V041版本及以上的软件来处理（U盘根目录拷贝入对应版本的install.img，只能使用强制升级）。
技改3机型：L55E5700A-UD机芯：RT95故障现象:机器使用HDMI信源时，出现只要客户家里开启的灯电视机就瞬间背光熄灭之现象。
故障原因：受电磁环境干扰所致。
处理措施：更换一条带有内置磁环的HDMI线或者将在HDMI线两端扣上磁环套（物编号为：35-FB1329-009）来处理。
技改4机型：L55E5690A-3D机芯：MS818A故障现象:机器使用过程中，出现自动关机后自动重启之现象。
处理措施：检查打印信息BIST0-FAIL为U501焊接不良；BIST1-FAIL为U502焊接不良。
除此外可以升级V8-MS81802-LB1V023版MBOOT软件来处理。
技改5机型：L55V8500A-3D机芯：MS901K故障现象：机器使用过程中，出现图象正常，但伴有明显噪声之现象。
故障原因：由于DC TO DC端的高频噪音通过24V电源干扰功放而引起。
处理措施：在功放的电源端串联一个穿心电感。
技改6机型：L48C71机芯：MS901故障现象:机器使用一段时间后，出现声音正常，屏幕呈黑屏及3D 模式屏闪之现象。
处理措施：黑屏：将R91更改为470Ω电阻，R89、R90更改为1.5K电阻来处理。
3D模式屏闪：R34更改为4.7K电阻来处理。
TCL液晶彩电三无故障集锦机型L32M90通电观察此机开机灯亮不开机，遥控、本机按键操作都没有任何反应。
因为这种机芯软件故障较少，所以暂不考虑软件问题，拆开机器测量所有供电，发现U805(AZ1084)输出电压2.6V左右，较为异常，正常应为1.26V，此现象应为接地不良或此IC损坏，试补焊无此IC无效，用表电阻档测此块接地有120欧姆的阻值，对照图纸发现有一10R的电阻连接到地，仔细检查实物发现R805（10R）电阻有一端虚焊，补焊后通电开机故障排除。
机型L46P11FBDEG 通电试机为灯亮不开机，怀疑为软件问题，先给电视升级，用串口加网线升级主程序发现写到一半无法进行。
怀疑mboot 程序25Q16 损坏，重更换25Q16 抄写后故障依旧，是因为Flash 有一段写不进去，更换U1301 集成块后升级软件，试机故障排除。
机型LE32C16这就一款商用科技推出的机器，主解码也是MST181的芯片，近期收到多台该型机都是灯亮不开的故障，测主板未发现异常，怀疑软件不良的可能性较大，但又不知该型机如何升级，遂采用用空白的25L32芯片在编程器上离线抄写后装机，故障排除。
机型L32M90 该机原机芯板已报废，换新的数字板为5V12V供电的那种，而该机的电源板为5V24V 输出的板子，且数字板上无24V转12V的电路，强行装机会导致屏供电为24V。
再申购新板已无法申购到，为解决这个问题从市场上购得一种可调的DC-DC工装小板，其最大输出电流为3A，经测算电流够用，将这个工装小板串如24V输出的电源线中将电压调为12V，上电开机机器正常工作。
机型L26M90通电测量此机的STB5V，没有输出，此电源板副电源用的是FSQ510，P5脚为VCC供电，测量此脚发现电压为7V左右，（正常为10V）代换FSQ510机器正常开机，又发现冷开机无伴音，更换C906、C907、C908、C909故障排除。
机型L32F2300B通电试机观察此机指示灯不亮，遥控按键开机就无反应无光无声。

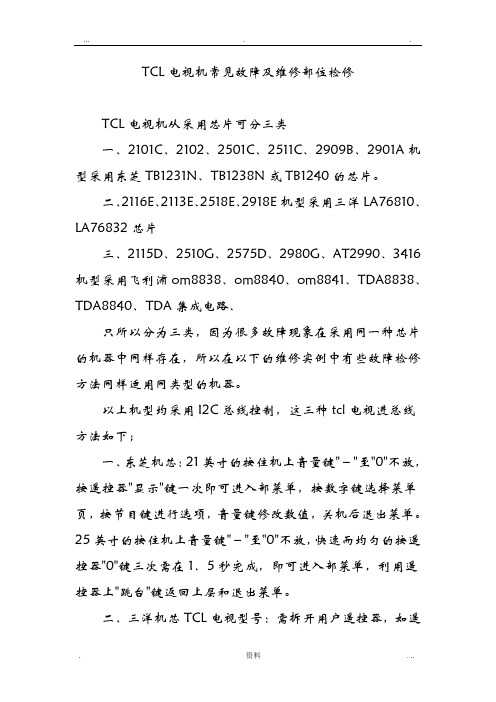

TCL电视机常见故障及维修部位检修TCL电视机从采用芯片可分三类一、2101C、2102、2501C、2511C、2909B、2901A机型采用东芝TB1231N、TB1238N或TB1240的芯片。
二、2116E、2113E、2518E、2918E机型采用三洋LA76810、LA76832芯片三、2115D、2510G、2575D、2980G、AT2990、3416机型采用飞利浦om8838、om8840、om8841、TDA8838、TDA8840、TDA集成电路、只所以分为三类，因为很多故障现象在采用同一种芯片的机器中同样存在，所以在以下的维修实例中有些故障检修方法同样适用同类型的机器。
以上机型均采用I2C总线控制，这三种tcl电视进总线方法如下；一、东芝机芯：21英寸的按住机上音量键"－"至"0"不放，按遥控器"显示"键一次即可进入部菜单，按数字键选择菜单页，按节目键进行选项，音量键修改数值，关机后退出菜单。
25英寸的按住机上音量键"－"至"0"不放，快速而均匀的按遥控器"0"键三次需在1．5秒完成，即可进入部菜单，利用遥控器上"跳台"键返回上层和退出菜单。
二、三洋机芯TCL电视型号：需拆开用户遥控器，如遥控器型号为RC－C8T或RC－C10T的，拆开后找到上面数下来第三排左起第三个键盘点即"游戏"键左边第二个短路一下，即可进入部菜单。
如遥控器为RC－C01T的或左手最下方无"暂停"键的，可拆开遥控器短路左边最下面的键盘点进入部菜单。
按遥控器上"菜单"键退出部菜单。
三、飞利蒲机芯TCL电视型号：需拆开用户遥控器，在一画有二极管或标有"J03"的空位按其极性或按另二个二极管D02、D03的方向加装一二极管后，按二下"菜单"键，21寸按"美化画面"键一次即可进入部菜单。
TCL各机芯软件升级操作流程及注意事项第一节3DI98S机芯使用USB升级文件需要注意的地方1、主程序：命名必须为：V8-MSN98XX-LF1XXXX如：3D机芯的为：V8-MSN9810-LF1V001文件路径放在U盘的根目录下，选择功能设置-软件升级-USB升级系统会显示软件升级中，会将升级文件解压，放在U盘的Target文件夹下，然后自动重启，进行升级。
无屏升级方法：在生成了Target文件夹后就可以使用该文件夹进行无屏升级，方法是插上USB后，按住MEMU键上电，这个时候就会检测USB进行无屏升级。
需要注意的是：主程序是先解压，重启了以后才升级，如果当前的待机模式为开机待机的话需要先将机器开起来才能自动升级。
2、MBOOT程序：命名必须为：MBoot.bin文件放在U盘的根目录下，进入工厂的Service Menu-USB update-Mboot Update用右键选择后进行升级，过程与主程序一样，会自动重启，正常开机后才升级。
需要注意的是：只有在发布的V8-MSN9810-LF2V005以后的MBOOT才能使用USB升级。
3、MEMC程序：V8-MSN9810-LF1V048版及其之前版本的主程序配合6m30软件(MEMC程序)通过USB升级时，6m30软件文件必须为命名为：MST.BIN文件放在U盘的根目录下，进入工厂的Service Menu-USB update-MEMC SW Update选择是后进行升级，过程中可能会出现花屏现象，升级完成后自动重启，这个是在重启前已经完成了升级。
针对D42P6100D/3DI98S/CM2的机器目前6M30升级(USB升级)时间大概3到5分钟，升级过程面板按键指示灯闪烁。
升级完成后，系统自动重启。
V8-MSN9810-LF1V050版以后的主程序配合6m30软件通过USB升级时，6m30软件(MEMC 程序)文件名需要改为tcl_6m30rs.bin(以前名为MST.BIN)。
