《机床电气控制技术》复习题

《机床电气控制》复习资料一、判断题1、对于具有多台电动机负荷的线路上，熔断器熔丝的额定熔断电流应大于或等于1.5~2.5倍的各台电动机额定电流之和。

（）2、过电流继电器的线圈中流过正常额定电流时，其触点不动作。

（）3、绕线转子异步电动机的起动方法，常采用Y- Δ减压起动。

（）4、自动空气开关除了作开关使用外，还有保护功能，但只能实现短路保护。

（）5、经常正、反转及频繁启动的电动机，不宜于使用热继电器。

（）6、利用交流接触器自身的常开辅助触头，就可进行电动机正、反转的互锁控制（）7、如交流电动机在正常工作时采用Y接线，那么就可采用Y－△起动。

（）8、在同一供电系统中，电气设备的保护接地和保护按零不能混合使用。

（）9、使用RL螺旋式熔断器时，其底座的中心触点接负载，螺旋部分接电源。

（）10、变压器的额定容量是指变压器输出的视在功率。

（）11、各种机床的主运动都是刀具的旋转运动。

（）12、电动机外壳一定要有可靠的保护接地或接零。

（）13、电动机的绝缘等级，表示电动机绕组的绝缘材料和导线所能耐受温度极限的等级。

如E 级绝缘其允许最高温度为120 摄氏度。

（）14、三相异步电动机的转子旋转方向与旋转磁场旋转的方向相反。

（）15、绕线转子异步电动机采用转子串电阻起动时，所串电阻越小起动转矩越大。

（）16、常用的电光源按它的发光原理分为热幅射光源和气体放电光源。

（）17、保护接地和保护接零是同一概念，两者没有什么区别。

（）28、低压电器是指工作在1200V电压以下的电器。

19、改变异步电动机电源频率可以改变电动机的转速。

20、电动机是一种将电能转变为机械能的电气设备。

21、熔断器的熔丝选的小一点可已作为电动机的过载保护。

22、电动机的额定电压是指输入定子绕组的每相电压而不是线间电压。

23、异步电动机采用Y- Δ降压起动时，定子绕组先按Δ联结，后改换成Y 联结运行。

24、使用RL螺旋式熔断器时，其底座的中心触点接电源，螺旋部分接负载。

1、(单选、2.5分)机床数控系统中的PLC经常被用作________控制。

A、逻辑顺序B、智能C、进给伺服参考答案：C2、(单选、2.5分)目前数控机床高速主轴电机使用最多的是________。

A、步进电机B、直流伺服电机C、交流伺服电机D、直线电机参考答案：C3、(单选、2.5分)数控机床在加工零件时，刀具相对于工件运动的________称为对刀点。

A、起点B、基点C、原点参考答案：A4、(单选、2.5分)数控程序的模态指令是指该指令仅只在当前行有效。

A、正确B、错误参考答案：B5、(单选、2.5分)直线控制系统和点位控制系统相同，都是保证点到点之间的路径是直线。

A、正确B、错误参考答案：B6、(单选、2.5分)闭环控制系统的定位误差主要取决于机械传动副的间隙及制造误差。

A、正确B、错误参考答案：B7、(单选、2.5分)G92通过刀具的当前位置设定时，机床移动部件不产生运动。

A、正确B、错误参考答案：A8、(单选、2.5分)使用恒线速度切削工件可以提高尺寸精度。

A、正确B、错误参考答案：B9、(单选、2.5分)在闭环系统中，光栅传感器可用于检测运动件的直线位移量。

A、正确B、错误参考答案：A9、(单选、2.5分)在闭环系统中，光栅传感器可用于检测运动件的直线位移量。

A、正确B、错误参考答案：A10、(单选、2.5分)测量反馈装置的作用是为了提高机床的安全性。

A、正确B、错误参考答案：B11、(单选、2.5分)光栅中，标尺光栅与指示光栅的栅线应相互平行。

A、正确B、错误参考答案：B12、(单选、2.5分)数控机床的坐标系采用右手法则判定X、Y、Z的方向。

A、正确B、错误参考答案：A13、(单选、2.5分)开环控制系统中必须设置位置检测环节。

A、正确B、错误参考答案：B14、(单选、2.5分)移动类指令，如G00、G01、G02、G03等，不可以相互注销。

A、正确B、错误参考答案：B15、(单选、2.5分)G41 D01 其中的D01是指刀具的补偿（偏移）量。

机床电气控制复习题答案一、单项选择题1. 机床电气控制系统中，用于实现正反转控制的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：A2. 机床电气控制中，过载保护通常使用（）。

A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：B3. 机床电气控制中，实现点动控制的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：C4. 机床电气控制中，用于实现多速控制的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 变频器答案：D5. 机床电气控制中，用于实现紧急停止的电器元件是（）。

A. 接触器B. 继电器C. 按钮D. 行程开关答案：C二、多项选择题1. 机床电气控制中，以下哪些电器元件用于实现启动控制（）。

A. 按钮B. 接触器C. 继电器D. 行程开关答案：A B2. 机床电气控制中，以下哪些电器元件用于实现停止控制（）。

A. 按钮B. 接触器C. 继电器D. 行程开关答案：A D3. 机床电气控制中，以下哪些电器元件用于实现短路保护（）。

A. 熔断器B. 热继电器C. 断路器D. 过电流继电器答案：A C三、判断题1. 机床电气控制系统中，接触器可以用于实现正反转控制。

（）答案：正确2. 机床电气控制系统中，热继电器可以用于实现短路保护。

（）答案：错误3. 机床电气控制系统中，按钮可以用于实现点动控制。

（）答案：正确4. 机床电气控制系统中，变频器可以用于实现多速控制。

（）答案：正确5. 机床电气控制系统中，行程开关可以用于实现紧急停止。

（）答案：错误四、简答题1. 简述机床电气控制系统中，接触器的主要作用是什么？答案：接触器在机床电气控制系统中主要用于实现电动机的启动、停止和正反转控制。

2. 简述机床电气控制系统中，热继电器的主要作用是什么？答案：热继电器在机床电气控制系统中主要用于实现电动机的过载保护。

3. 简述机床电气控制系统中，按钮的主要作用是什么？答案：按钮在机床电气控制系统中主要用于实现启动、停止和点动控制。

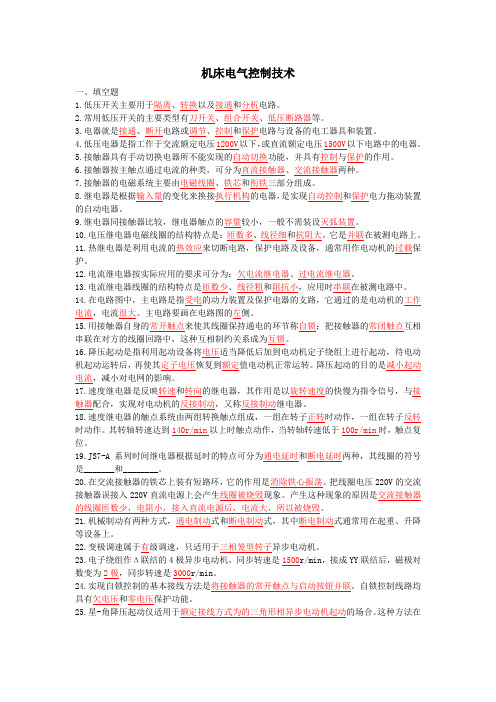

机床电气控制技术一、填空题1.低压开关主要用于隔离、转换以及接通和分析电路。

2.常用低压开关的主要类型有刀开关、组合开关、低压断路器等。

3.电器就是接通、断开电路或调节、控制和保护电路与设备的电工器具和装置。

4.低压电器是指工作于交流额定电压1200V以下，或直流额定电压1500V以下电路中的电器。

5.接触器具有手动切换电器所不能实现的自动切换功能，并具有控制与保护的作用。

6.接触器按主触点通过电流的种类，可分为直流接触器、交流接触器两种。

7.接触器的电磁系统主要由电磁线圈、铁芯和衔铁三部分组成。

8.继电器是根据输入量的变化来换接执行机构的电器，是实现自动控制和保护电力拖动装置的自动电器。

9.继电器同接触器比较，继电器触点的容量较小，一般不需装设灭弧装置。

10.电压继电器电磁线圈的结构特点是：匝数多、线径细和抗阻大。

它是并联在被测电路上。

11.热继电器是利用电流的热效应来切断电路，保护电路及设备，通常用作电动机的过载保护。

12.电流继电器按实际应用的要求可分为：欠电流继电器、过电流继电器。

13.电流继电器线圈的结构特点是匝数少、线径粗和阻抗小，应用时串联在被测电路中。

14.在电路图中，主电路是指受电的动力装置及保护电器的支路，它通过的是电动机的工作电流，电流很大。

主电路要画在电路图的左侧。

15.用接触器自身的常开触点来使其线圈保持通电的环节称自锁；把接触器的常闭触点互相串联在对方的线圈回路中，这种互相制约关系成为互锁。

16.降压起动是指利用起动设备将电压适当降低后加到电动机定子绕组上进行起动，待电动机起动运转后，再使其定子电压恢复到额定值电动机正常运转。

降压起动的目的是减小起动电流，减小对电网的影响。

17.速度继电器是反映转速和转向的继电器，其作用是以旋转速度的快慢为指令信号，与接触器配合，实现对电动机的反接制动，又称反接制动继电器。

18.速度继电器的触点系统由两组转换触点组成，一组在转子正转时动作，一组在转子反转时动作。

XX大学XX学院XXXX-XXXX学年第X学期《机床电气控制技术》试卷班级学号姓名题目一二三四总得分得分一、填空题：（每空1分，共30分）1、电气控制线路分主电路和控制电路。

2、电气控制系统中常用的保护环节有：短路保护、过载保护、过电流保护、零电压和欠电压等。

3、三相异步电动机常用制动方法有反接制动、能耗制动以及机械制动。

4、笼型异步电动机常用的降压起动方法有星－三角降压起动和定子串电阻降压起动。

5、指出如下符号代表哪种电气元器件：FU KM KA KT熔断器、接触器、继电器、时间继电器。

6、写出以下图形符号所代表的电气元件名称：带动合触电的按钮、位置开关的动合触点、继电器线圈、延时闭合动合触点7、自动开关，具有欠压和过载短路保护的作用。

8、PLC的编程语言有梯形图、顺序功能图、功能块图、指令表和结构文本。

9、直流电机的调速方法有改变电枢回路电阻、改变电枢外加电压、改变励磁磁通三种。

二、选择题：（每题2分，共20分）1 2 3 4 5 6 7 8 9 101、下列不属于机械设备的电气工程图是（ D ）。

A、电气原理图B、电器位置图C、安装接线图D、电器结构图2、热继电器在电路中的作用是（ A ）。

A、过载保护B、短路保护和严重过载保护C、欠压、失压保护D、过电流保护3、控制工作台自动往返的控制电器是（C ）。

A、自动空气开关B、时间继电器C、行程开关D、热继电器4、某三相异步电动机额定电流为10A，用于短路保护的熔断器熔体额定电流应为（ B ）。

A、10AB、25AC、50AD、5A5、各电器线圈的接法（A ）。

A、只能并联B、只能串联C、根据需要可以并联或串联D、都不可以6、自动空气开关电磁脱扣器的保护作用是（B ）。

A、过载保护B、短路保护C、失压保护D、过电流保护7、控制电动机反接制动的电器应是（ C ）。

A、电流继电器B、时间继电器C、速度继电器D、.热继电器8、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（B ）。

《机床电气控制》理论考试题库《机床电气控制》理论考试题库一、填空题（每空1分，共25分）1、电气设备的维修包括和两方面。

2、电气设备的日常维护保养包括和的日常维护保养。

3、CA6140型车床的主轴电动机没有反转控制，主轴的反转靠实现。

4、三相380伏及以下的电动机，由于受潮使其绝缘电阻低于__________,则不可正常使用。

5、采用电阻法测量电路故障，机床设备必须处于______________状态。

7、电气设备故障点的测试方法主要有、、、、等。

8、短接法是用一根绝缘良好的导线，把所怀疑的部位短接，如短接过程中电路被，就说明该处。

9、用短接法检测时，绝对不能短接，否则将发生故障。

10、CA6140卧式车床共有台电动机，它们分别是、和。

11、CA6140卧式车床的主运动是，进给运动是。

12、在CA6140型车床电路中，主轴电动机M1和冷却泵电动机M2在控制电路中实现控制，即只有启动运转后，才能启动运转。

13、Z37摇臂钻床主轴带动钻头的旋转运动是；钻头的上下运动是；主轴箱沿摇臂水平移动、摇臂沿外立柱上下移动以及摇臂连同外立柱一起相对于内立柱的回转运动是。

14、Z37摇臂钻床的各种工作状态都是通过操作，为防止十字开关手柄停在任何工作位置时，因接通电源而产生误动作，本控制线路设有环节。

15、Z3050摇臂的夹紧和放松是由配合自动进行的，并有夹紧、放松指示。

16、M7130平面磨床是工作台式，其主运动是。

17、为保证安全，M7130平面磨床的电磁吸盘与三台电动机M1、M2、M3之间有，即电磁吸盘后，电动机才能启动。

电磁吸盘时，三台电动机均不能启动。

18、M7130平面磨床工作时，有些工件不易退磁时，可将附件退磁器的插头插入插座XS，使工件在的作用下进行退磁。

19、M7130平面磨床中，若电磁吸盘电源电压不正常，大多是因为短路或断路造成的20、铣削加工是一种不连续的切削加工方式，为减小振动，主轴上装有，但这样造成主轴停车困难，为此主轴电动机采用制动以实现准确停车21、为保证变速后齿轮能良好啮合，X62W万能铣床主轴和进给变速后，都要求电动机做。

《数控机床电气控制》期末复习-各章习题本次复习的主要内容：1、介绍考试题目类型2、按章节顺序对考试重点以问答形式进行复习，以利于同学们掌握这门课程的主要内容。

在复习这些重点内容时，同学们应对教材中的相关内容一起复习，这样印象更加深刻（一）、考题类型为了同学们进行期末考试的复习，我们在这里一起熟悉这次考题的类型：一、单选题1、（）是用来频繁地接通或分断带有负载（如电动机）的主电路的自动控制电器，按其主触头通过电流的种类不同，分为交流、直流两种。

A接触器B继电器C接近开关答案：A2、工厂中电火花高频电源等都会产生强烈的电磁波，这种高频辐射能量通过空间的传播，被附近的数控系统所接收。

如果能量足够，就会干扰数控机床的正常工作，这种干扰称（）。

A信号传输干扰B供电线路的干扰 C 电磁波干扰答案：C二、判断题（对认为正确的题标注“√”、错题标注“×”）1、直线控制数控机床的数控装置只要求能够精确地控制从一个坐标点到另一个坐标点的定位精度，而不管是按什么轨迹运动，在移动过程中不进行任何加工。

（）答案：(×)2、对于较大容量（大于10KW）的电动机，因起动电流大（可达额定电流的4～7倍），一般采用减压起动方式来降低起动电流。

（）答案：(√)三、简答题1、PLC的硬件由哪几部分组成？答：PLC内部硬件由中央处理单元（CPU）、存储器、输入/输出接口、编程器、电源等几部分组成。

四、分析题1、增量式光电编码器原理示意如图所示，试分析其进行角度测量的原理。

并回答为什么要用两个光电管进行光信号检测？答：当光电盘随被测工作轴一起转动时，每转过一个缝隙，光电管就会感受到一次光线的明暗变化，使光电管的电阻值改变，这样就把光线的明暗变化转变成电信号的强弱变化，而这个电信号的强弱变化近似于正弦波的信号，经过整形和放大等处理，变换成脉冲信号。

通过计数器计量脉冲的数目，即可测定旋转运动的角位移。

用两个光电管进行光信号检测，是为了使光敏元件产生两组电信号，该信号彼此相差90°相位，用于辨向。

机床电气控制技术试题及答案基础篇一、填空题：1、电器按动作性质分为手动和自动电器。

2、接触器的结构主要由电磁机构，触头系统，灭弧装置等组成。

3、电流继电器的励磁线圈应串接于被测量电路。

4、中间继电器具有触点对数多，容量小的特点。

5、常见的灭弧方法有电动力吹弧，窄缝灭弧室，栅片灭弧，磁吹灭弧。

6、机械开关电器在需要修理或更换机械零件前所能承受的无载操作次数，称为机械寿命。

在正常工作条件下，机械开关电器无需修理或更换零件的负载操作次数称为电寿命。

7、电气控制系统中常见的保护线路用欠压保护、过载保护、缺相保护、短路保护和电气、机械互锁等。

8.中间继电器在电路中的作用是增加触头的数目；热继电器在电路中的作用是过载保护，熔断器在控制线路中的作用是短路保护。

9. 通常构成机械设备的电气工程图有电气原理图、电器位置图和安装接线图等三种。

而设计电气控制线路，常用的方法是经验设计法和逻辑设计法。

10. 交流接触器从结构上看是由触头系统和灭弧装置、以及其他部分组成，通常用它可作为零压保护和欠压保护。

二、选择题1. 在低压电器中，用于短路保护的电器是（ B ）。

A. 过电流继电器B. 熔断器C. 热继电器D. 时间继电器2. 在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（ C ）。

A. 过电压继电器B. 熔断器C. 热继电器D. 时间继电器3. 下列不属于主令电器的是（ D ）。

A. 按钮B. 行程开关C. 主令控制器D. 刀开关4. 用于频繁地接通和分断交流主电路和大容量控制电路的低压电器是（ B ）。

A. 按钮B. 交流接触器C. 主令控制器D. 断路器5. 下列不属于机械设备的电气工程图是（ D ）。

A. 电气原理图B. 电器位置图C. 安装接线图D. 电器结构图6、接触器是一种自动控制电器，其作用是：（ C ）　　（A）不频繁地接通或断开电路　（B）频繁地接通或断开电路，但不具备任何保护功能。

一、名词解释：（每题5分）1、低压电器：（B）是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、主令电器：（B）自动控制系统中用于发送控制指令的电器。

3、熔断器：（B）是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

4、时间继电器：（B）一种触头延时接通或断开的控制电器。

5、电气原理图（B）电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、联锁（C）“联锁”电路实质上是两个禁止电路的组合。

K1动作就禁止了K2的得电，K2动作就禁止了K1的得电。

7、自锁电路：（C）自锁电路是利用输出信号本身联锁来保持输出的动作。

8、零压保护（B）为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。

9、欠压保护（B）在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。

10、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

11、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

12、减压起动（A）在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。

13、主电路：（A）主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，14、辅助电路；（B）辅助电路是小电流通过电路15、速度继电器：（C）以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。

16、继电器：（C）继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)17、热继电器：（C）是利用电流的热效应原理来工作的保护电器。

18、交流继电器：（C）吸引线圈电流为交流的继电器。

19、全压起动：（C）在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。

一、填空题1、低压电器通常是指工作在DC1500V以下或AC1200V以下的电器设备，若按其在动作方式可分为_______和______。

2、三相笼型异步电动机降压起动控制电路的方法有 _____________、_____________、自耦变压器和延边三角型。
