点型感烟火灾探测器

点型感烟火灾探测器
火灾探测器种类
现场的信息采 • 感烟探测器、感温探测器,
集类型
• 火焰探测器、特殊气体探测器
设备对现场信 • 离子型探测器, 息采集原理 • 光电型探测器、线性探测器
现场的安装方 • 点式探测器
式
• 缆式探测器、红外光束探测器
火灾探测器种类
现场的信息采 • 感烟探测器、感温探测器,
3.检查电感烟火灾探测器接线是否正确
4.盖上上盖接线完成
使用及操作
编码时可利用海湾电子编码器进行编码时将电子编码器与探测器的总线端子接好即可以进行地址码的写入和读出。
1. 地址码的写入 a) 打开电子编码器电源。 b) 输入地址码(1—242)按下“编码”键屏幕上将显示一个 “P”表明相应的地址码已被写入按下“清除”键返回。 c) 若编码失败则显示错误信息“E 示“0”可重新进行操作。 2. 地址码读出 a) 打开电子编码器电源按下“读码”键屏幕上将显示设备的地址码。 b) 若读码失败屏幕上将显示错误信息“E”按“清除”键清除可重新进行操作。
集类型
• 火焰探测器、特殊气体探测器
设备对现场信 • 离子型探测器, 息采集原理 • 光电型探测器、线性探测器
现场的安装方 • 点式探测器
式
• 缆式探测器、红外光束探测器
点型感烟火灾探测器
海湾
利达华信
盛赛尔
烟散射光法
光电感烟火灾探测器的工作原理是一感光电极处于激光照射下发生电信号，当火灾烟雾遮蔽激光时，电极失电，发出报警信号。点型光电感烟探测器的红外发光元件与光敏元件(光子接收元件)在其探测室内的设置通常是偏置设计。二者之间的距离~般在20-25mm.在正常无烟的监视状态下，敏元件接收不到任何光，包括红外发光元件发出的光。在烟粒子进入探测室内时.红外发光元件发出的光则被烟粒子散射或反射到光敏元件上，并在收到充足光信号时，便发出火灾报警，这种火灾探测方法通常被称做烟散射光法。

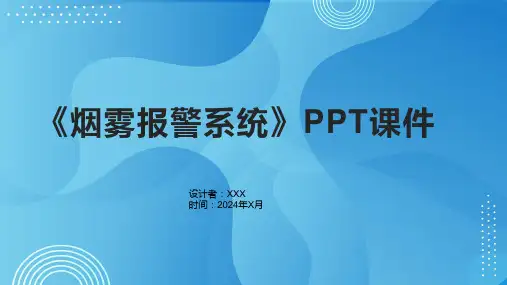

《烟雾报警系统》课件

● 06
第6章烟雾报警系统的未来展望
智能化发展趋势
烟雾报警系统在未来的发展中，将更多地融入AI技术应用，实现更智能化的监测和预警。同时，通过大数据分析，可以提高系统的准确性和响应速度。云端服务的引入也将使系统更加便捷和易于管理。
生活娱乐社交功能
智能家居联动
实现智能家居设备之间的互相协作与
实时监测环境温度
02 联动排烟系统
与排烟系统协同工作
03 高温报警功能
及时警示高温情况
公共场所应急预警
地铁站
安装火灾自动报警系统疏散指引与紧急联系方式
学校
实施火灾应急演练建立紧急疏散预案
商场
定期安全检查购物人群疏散指引
烟雾报警系统
烟雾报警系统是一种用于检测和报警烟雾的安全设备，通过及时发现烟雾并触发警报，帮助保护生命和财产安全。
烟雾报警系统的分类
独立式烟雾报警器
独立工作，适用于简易场所
系统集成烟雾报警系统
多模块集成，适用于大型建筑
消防报警控制器
可连接多个探测器，适用于复杂环境
烟雾报警系统的应用领域
烟雾报警系统广泛应用于住宅、商业场所、工业厂房和公共设施等领域，确保人们在火灾发生时能迅速获得警示，保障人员生命安全和财产安全。
● 03
第3章烟雾报警系统的安装与维护
安装前的准备工作
在安装烟雾报警系统之前，首先需要确定好安装位置，接好电源线，并进行设备的功能测试。确保安装位置能够覆盖到需要监测的区域，并且电源线连接稳固。最后，通过测试设备功能，保证设备正常运行。
安装步骤
安装烟雾探测器
选择合适位置进行安装
未来展望总结

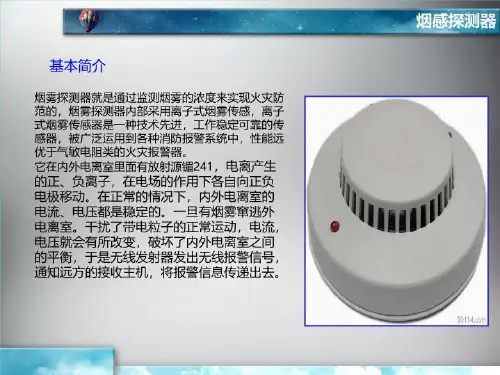

烟感探测器(共5张PPT)

技术参数
烟感探测器
▼ 工作温度:-10℃~+50℃
▼ 工作湿度:10~▼90%报警浓度:0.65~15.5%FT
感烟探测器、感温探删器的安装问距，应根据探测器的保护向积A和保护半径R确定，并不应超过本规范附录A探删器安装间距的极限曲线D1-D.
▼ 工作湿度:::1吸常:21开顶V0D~/常C9/0闭9%VDC ▼▼感 ▼一▼▼一▼感1感▼▼▼感▼A▼感一感感1-烟个个烟烟烟-烟个烟烟(信工工信信产产信产产产探含探探探探探探探探探探号作作号号品品号品品品探D测测测测测测测测测测9输电电输输尺尺输尺尺尺测')器区区器器器器区器器所出源源出出寸寸出寸寸寸器、域域、、、、域、、规:::::::::::的11常常常直直常直直直感内内感感感感内感感22定保开开开径径开径径径VV温所所温温温温所温温▼▼▼的护DD///11/111常常常常探需需探探探探需探探CC00000范面55555//闭闭闭闭工安删设设删删删删设删删99信围mmmmm积VV器置置器器器器置器器mmmmm。DD(作装号m的的的的的的的的的的CC厚厚厚厚厚2电方安探探安安安安探安安输)度度度度度; 装测测装装装装测装装33333源式出22222问器器问问问问器问问mmmmm距数数距距距距数距距mmmmm，量量，，，，量，，应，，应应应应，应应根不不根根根根不根根据应应据据据据应据据探小小探探探探小探探测于于测测测测于测测器下下器器器器下器器的式式的的的的式的的保的的保保保保的保保护计计护护护护计护护向算算向向向向算向向积值值积积积积值积积A::AAAA:AA和和和和和和和保保保保保保保护护护护护护护半半半半半半半径径径径径径径RRRRRRR确确确确确确确定定定定定定定，，，，，，，并并并并并并并不不不不不不不应应应应应应应超超超超超超超过过过过过过过本本本本本本本规规规规规规规范范范范范范范附附附附附附附录录录录录录录AAAAAAA探探探探探探探删删删删删删删器器器器器器器安安安安安安安装装装装装装装间间间间间间间距距距距距距距的的的的的的的极极极极极极极限限限限限限限曲曲曲曲曲曲曲线线线线线线线DDDDDDD1111111-------DDDDDDD....... ▼ 产品尺寸:直径▼10式中N--探测器数量(只)，N应取整数

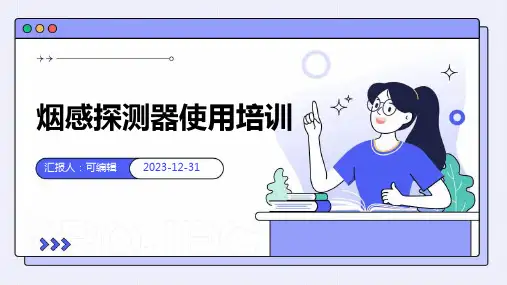

烟感探测器使用培训PPT

烟感探测器使用培训
汇报人：可编辑
2023-12-31
目录
CONTENTS
• 烟感探测器简介 • 烟感探测器的安装与调试 • 烟感探测器的使用与维护 • 烟感探测器的应用案例与效果评估 • 烟感探测器的未来发展与展望
01 烟感探测器简介
烟感探测器的定义与工作原理
烟感探测器定义
烟感探测器是一种用于检测烟雾的电子设备，通过感知烟雾颗粒来触发报警。
光电型烟感探测器
利用光散射原理检测烟雾颗粒，对黑色烟雾非常敏感，但不易察觉白色或灰色烟雾。
红外型烟感探测器
利用红外线吸收原理检测烟雾颗粒，对火灾发展期的烟雾较为敏感，但价格较高。
烟感探测器的重要性及应用领域
重要性
烟感探测器是火灾预防和预警的重要设备，能够及时发现火灾并发出警报，减少火灾造成的损失。
公共场所
公共场所如商场、学校、医院等人员密集场所也需要加强火灾预防，烟感探测器的应用将进一步拓展。
市场前景展望
1 2 3
需求持续增长
随着人们对安全意识的提高和消防法规的加强，烟感探测器的市场需求将持续增长。
技术创新推动
技术的不断创新和发展将推动烟感探测器行业的进步，提高产品质量和性能，满足不断变化的市场需求。
01
实例一
某大型商场安装烟感探测器后，火灾发生率降低了30%，灭火时间缩短
了25%，人员伤亡情况明显减少。
02
实例二
某高层写字楼采用烟感探测器，实时监测烟雾浓度，及时发现火源，灭
火效率提高了20%。
和患者的安全得到了有效保障，医
疗工作未受影响，得到了医护人员和患者的一致好评。
误报
由于环境因素或设备故障等原因，探测器可能会误报。解决方法包括清洁探测器、调整报警阈值

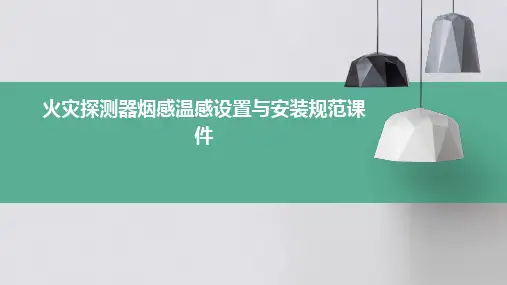

火灾探测器烟感温感设置与安装规范课件

3. 检查联动功能
测试探测器与消防系统的联动功能是否正常，如发现异常应及时进行调整或维修。
注意事项与常见问题
1. 注意安全
施工过程中应注意安全，避免触电、受伤等情况。
2. 遵循规范
施工时应遵循相关消防规范和标准，确保安装质量和安全可靠性
。
3. 常见问题
施工过程中可能会遇到一些常见问题，如电线短路、探测器误报等，应针对不同问题采取相应的
04
4. 安装探测器
将探测器插入开好的孔中，用螺丝固定牢固。
06
6. 调试与检测
完成安装后，进行调试和检测，确保探测器工作正常。
调试与检测
1. 检查报警功能
测试探测器的报警功能是否正常，如发现异常应及时进行调整或更换。
2. 检查探测范围
确保探测器能够覆盖所需的探测范围，如存在死角应及时调整探测器位置或增加探测器数量。
烟雾报警
当电信号达到一定阈值时，烟感探测器会发出火灾报警信号。这个信号通常会被送到建筑物内的火灾报警系统中，以触发警报和通知相关人员。
温感工作原理
热敏元件
温感探测器内部通常包含一个或多个热敏元件，如热电偶或热电阻。这些热敏元件对温度变化非常敏感，当它们感受到温度变化时，会改变其电阻或电动势，从而可以用来测量温度。
GB 51348-2019 民用建筑电气设计标准
相关地方标准和团体标准
DB J/T 301-2017 建筑消防设施检测技术规范
DB J/T 302-2017 建筑消防设施维护管理规范
相关国际标准和国外标准
ISO 22933
2019 火灾探测和报警系统-通用要求
NFPA 72
2020 火灾报警和警报系统标准

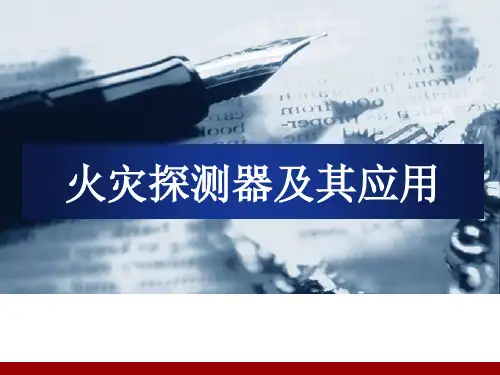

2019年最新-火灾探测器及其应用-PPT文档资料-精选文档

火灾探测器及其应用

可燃物在燃烧过程中，一般先产生烟雾，同时周围环境温度逐渐上升，并产生可见与不可见的光。
火灾探测器的功能就是及时“捕捉、观察”可燃物最初燃烧时的参数，并把火灾参数转变为电信号或开关信号提供给报警控制器。
根据火灾早起产生的烟雾、温升和光等参数，有感烟、感温和感光等三种类型探测器。

1.3 感光探测器
在警戒区域内发生火灾时，对火光参数响应的火灾探测器称作感光探测器或火焰探测器。这种类型的探测器具有红外型或紫外型敏感元件，其特点是对火焰中的红外或紫外辐射特别灵敏，而对太阳光、白炽灯和荧光灯等恒定辐射的一般光源不响应，因此工作稳定，抗干扰能力较强。
感光探测器分类：红外感光探测器、紫外感光探测器。

光电感烟探测器
光电感烟探测器是利用烟雾粒子对光线散射和遮挡原理及材料的光电效应制成的探测器。按其工作特点分有点型和线型。按其工作原理分有散射式和遮光式两种。散射式光电感烟探测器如图2-9所示，散射式光电感烟探测器主要有光源、光接收器A与B一级电子电路（包括直流放大器和比较器、双稳态触发器等线路）等组成。
插入图片在修改一下，行距太挤了
下面将简单介绍定温探测器的主要工作原理。
图机械式定温探测器结构示意图写出各数字代表的意思

感温探测器
感温探测器的适用场所
对于火势发展迅速、温升高、且环境气流速度高，平时灰尘多、水蒸气和烟雾滞留而不能安装感烟探测器的场所，可考虑选择使用感温探测器。
不宜选择光电感烟探测器的场所是：①有可能产生黑烟；②在正
常情况也经常有大量积聚粉尘、烟雾滞留；③有可能产生蒸汽和烟雾。

1.2 感温探测器
感温探测器适用于火灾时产生的烟雾较小，而热量增加很快的部位，较好的弥补了感烟探测器的缺陷。它比较适用于存在大量粉尘、烟雾和水蒸气滞留的场所。感温探测器分类：定温探测器、差定温探测器、电子式感温探测器、缆式线型感温探测器。

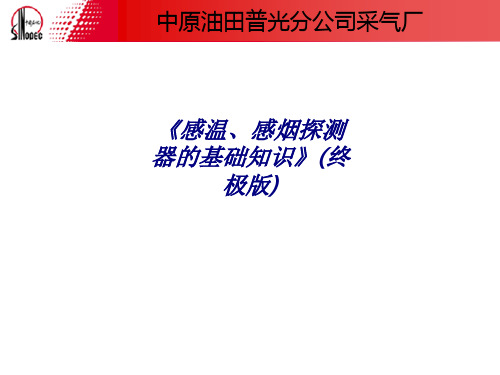

感温感烟探测器的基础知识终极版专题培训课件

中中原原油油田田普普光光分分公公司司采采气气厂厂
第一部分感烟探测器
中中原原油油田田普普光光分分公公司司采采气气厂厂
一、感烟探测器的工作原理
一般光电式感烟探测器根据其结构特点可分为遮光型和散射型两种，普光采用散射光电式感烟探测器。
散射光电式感烟探测器的发光二极管和光电元件设置的位置不是对应的。光电元件设置在多孔的小暗室里。无烟雾时，光不能射到光电元件上，电路维持正常状态。而发生火灾时，有烟雾进入探测器，光通过烟雾粒子的反射或散射到达光电元件上，则光信号转换成电信号，经放大电路放大后，驱动自动报警装置发出报警信号
中中原原油油田田普普光光分分公公司司采采气气厂厂
二、检测步骤
2. 故障排除
2.1 检查机柜内供电是否正常，极性及接线是否正常 2.2 系统断电，检查探头内部接线是否正确
中中原原油油田田普普光光分分公公司司采采气气厂厂
第二部分感温探测器
中中原原油油田田普普光光分分公公司司采采气气厂厂
一、感温探测器的工作原理
感温探测器按结构原理不同有双金属片型、膜盒型、热敏电子元件型等三种，普光采用热敏电子元件型感温探测器。
定温探测器原理图
中中原原油油田田普普光光分分公公司司采采气气厂厂
膜盒型感温探测器由波纹板组成一个气室，室内空气只能通过气塞螺钉的小孔与大气相通。一般情况下（指环境温升速率不大于1℃/min），气室受热，室内膨胀的气体可以通过气塞螺钉小孔泄漏到大气中去。当发生火灾时，温升速率急剧增加，气室内的气压增大，波纹板向上鼓起，推动弹性接触片，接通电接点，发出报警信号。
中中原原油油田田普普光光分分公公司司采采气气厂厂
遮光型光电感烟探测器由一个光源（灯泡或发光二极管）和一个光电元件对应装在小暗室内构成。在无烟情况下，光源发出的光通过透镜聚成光束，照射到光电元件上，并将其转换成电信号，使整个电路维持在正常状态，不发出报警。当火灾发生有烟雾进入探测器，使光的传播特性改变，光强明显减弱，电路正常状态被破坏，则发出报警信号。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

线型光电感烟探测器
结构示意图
实物图
发射单元为红外发光二极管，光源电路为脉冲状态，频率在30-50Hz，
在此范围内，可抑制低频干扰信号，也可降低电源功耗。光线经透镜
汇聚成平行光束；
接收单元光敏器件多为硅光敏二极管，接收单元透镜将平行光束聚焦在光敏器件的光敏面上。
19
光电型感烟探测器
线型光电感烟探测器
微粒灰尘、水蒸气
高温发光压力波动
电焊、太阳光、高温体
电风扇、空调
5
火灾烟雾属性特征
6
火灾烟雾的属性特征
火灾烟雾(烟气)定义
燃烧产生的由多相物质组成的气溶胶(aerosol)，通常包括可燃物热解或燃烧产生的气相燃烧产物、卷吸进去的大量空气、未完全燃烧的液、固相分解物和微小颗粒。《热灾害实验诊断方法》
Smoke. The airborne solid and liquid particulates and gases evolved when a material undergoes pyrolysis or combustion, together with the quantity of air that is entrained otherwise mixed into the mass.（NFPA 92B 2000Edition)
8
离子型感烟探测器
离子感烟探测器基本原理双源双室离子感烟探测器
9
离子型感烟探测器
离子感烟探测器基本原理
I
IS III
II
I称欧姆定律区,II称中间
I
区,III称饱和电流区
工作原理图（双极电离室）
0
工作曲线图（工作在I区） U
在离子感烟火灾探测器中，利用同位素放射源，使电离室内的空气产生电
可燃气体型
燃烧产物型
空气管、气膜型
双金热电属、偶、熔丝半导型体
静电型
光光图离红紫图次电束像子外外像生型型型型型型型型
超声型
探测对还原 CO、
象
气体 CO2
误报因素举例
钢铁生产环境
/
温度及其变化环境温度改变
电荷微粒
高湿度环境
根据对火灾不同的信号特征响应，可以将这些火灾探测器分为：气敏型、感温型、感烟型、感光型和感声型五大类型；
根据保护面积和范围分为点型和线型两类；根据智能程度分为开关量,模拟量(类比式)和智
能化探测器.
4
火灾探测器分类
现象
类型物理表
现
监测对象
质量流
火灾
可燃气、燃烧生成气体、烟颗粒、气溶胶
线型感烟探测器可采用多发射单接收的安装方式；
相邻两只发射器的水平距离不应大于10m。超过该距离，探测灵敏度会受到影响。
7
火灾烟雾的属性特征
火灾烟雾的危害和利用
烟颗粒是指人的肉眼可见的燃烧生成物，其粒子直径为0.01~10m液体或固体微粒。烟雾具有很大的流动性，它能潜入建筑物的任何空间。烟雾具有毒性，它对人的生命具有特别大的威胁。火灾中约有70%的死者是由于燃烧气体或烟雾窒息造成的。
绝大多数物质在燃烧的开始阶段，首先产生烟雾，因此要实现早期发现火灾，减少火灾损失，在通常情况下利用感烟式火灾探测器会有良好效果。这种探测器可探测70%以上的火灾。感烟火灾探测器是目前世界上应用最普遍、数量最多的探测器。
12
光电型感烟探测器
光电型感烟探测器原理
烟雾与光相互作用,发生两种衰减过程:散射和吸收.
散射:粒子以同样的波长再辐射已接收的光能,再辐射可在所有的方向上发生,但通常在不同方向上强度不同;
吸收:将接收的光能转变成其它形式的能,如化学能,热能或不同波长的光能.
在可见光和近红外光(0.35-1μm)范围,对于黑烟,光衰减以吸收为主;对于一般固体火灾白烟或灰烟, 吸收和散射对光衰减均有较大影响.
感烟火灾探测器
1
主要内容
火灾探测器分类火灾烟雾属性特征离子型感烟探测器光电型感烟探测器感烟探测器性能对比
2
火灾探测器分类
3
火灾探测器分类
火灾探测器的工作实质是将火灾中出现的质量流（可燃气体、燃烧气体、烟颗粒、气溶胶）和能量流（火焰光、燃烧音）等物理现象的特征信号，利用传感元件进行响应，并将其转换为另一种易于处理的物理量；
光电型感烟探测器
散射型光电感烟探测器
卧式探测室
立式探测室
17
光电型感烟探测器
线型光电感烟探测器
发射
接收
保护面积大，通常用于大厅、仓库等大空间场合；非接触探测；采用减光探测原理，接收光强小于设定阈值
时发出报警信号；接收单元与发射单元距离可在1测器
13
光电型感烟探测器
光电感烟探测器原理
减光型
散射型
14
光电型感烟探测器
散射型光电感烟探测器(单粒子散射)
15
光电型感烟探测器
散射型光电感烟探测器
前向散射型
后向散射型
对于灰烟而言，其前向散射强度较大，易采用前向散射型；对于黑烟而言，其后向散射强度较大，易采用后向散射型。
16
气体浓度气体及烟雾温度电荷
光效应
能量流
火焰光
燃烧音
离子辐射辐射效应光强光谱
声波
探测原理
技术分类
气电红外热胀相变热点电荷化学吸收冷缩效应效应电流
感气型
感温型
减光散射效应效应
感烟型
离子热电光电压电电磁电流效应效应效应效应
感光型
感声型
探测器分类
当有烟雾进入检测室后，整个电路电离电流从正常的I1减少到I1'，补偿室电阻不变,而检测室阻抗增加，此时，检测室两端电压从V2增加到V2'。增加电压值：V= V2'-V1'>0; 当V增加到一定值时，发出报警信号.
11
光电型感烟探测器
光电型感烟探测器原理散射型光电感烟探测器线型光电感烟探测器
离，形成电流，电离室在电子电路中呈现电阻特性；
当烟雾进入电离室后，电离离子被烟雾粒子俘获，导致电离电流减小，极
间阻值增大；
10
离子型感烟探测器
双源双室离子探测器
原理图
装配图
当无烟雾进入,仅环境变化时,整个电路电流值发生变化,但两个电离室电阻特性曲线同时变化, 两个电离室电压变化差为V=0;
