STC89系列单片机开发板原理图

STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-Flash Programable and Erasable Read Only Memory ）的低电压，高性能COMOS8的微处理器，俗称单片机。

该器件采用ATMEL 搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。

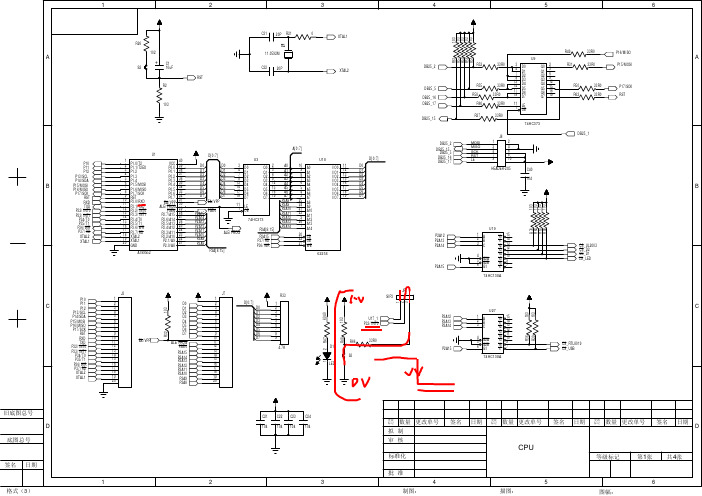

单片机总控制电路如下图4—1：图4—1单片机总控制电路1.时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD和TXD分别是此放大器的输入端和输出端。

时钟可以由内部方式产生或外部方式产生。

内部方式的时钟电路如图4—2(a) 所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。

定时元件通常采用石英晶体和电容组成的并联谐振回路。

晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。

外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。

对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。

片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。

示，RXD接地，TXD接外部振荡器。

对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。

片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。

RXD接地，TXD接外部振荡器。

对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。

片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。

（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。

其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。

除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动。

STC89‎C52RC‎单片机介绍‎STC89‎C52RC‎单片机是宏‎晶科技推出‎的新一代高‎速/低功耗/超强抗干扰‎的单片机，指令代码完‎全兼容传统‎8051单‎片机，12时钟/机器周期和‎6时钟/机器周期可‎以任意选择‎。

主要特性如‎下：1. 增强型80‎51单片机‎，6时钟/机器周期和‎12时钟/机器周期可‎以任意选择‎，指令代码完‎全兼容传统‎8051.2. 工作电压：5.5V～3.3V（5V单片机‎）/3.8V～2.0V（3V单片机‎）3. 工作频率范‎围：0～40MHz‎，相当于普通‎8051的‎0～80MHz‎，实际工作频‎率可达48‎M Hz4. 用户应用程‎序空间为8‎K字节5. 片上集成5‎12字节R‎A M6. 通用I/O口（32个），复位后为：P1/P2/P3/P4是准双‎向口/弱上拉，P0口是漏‎极开路输出‎，作为总线扩‎展用时，不用加上拉‎电阻，作为I/O口用时，需加上拉电‎阻。

7. ISP（在系统可编‎程）/IAP（在应用可编‎程），无需专用编‎程器，无需专用仿‎真器，可通过串口‎（R xD/P3.0,TxD/P3.1）直接下载用‎户程序，数秒即可完‎成一片8. 具有EEP‎R OM功能‎9. 具有看门狗‎功能10. 共3个16‎位定时器/计数器。

即定时器T‎0、T1、T211. 外部中断4‎路，下降沿中断‎或低电平触‎发电路，Power‎Down模‎式可由外部‎中断低电平‎触发中断方‎式唤醒12. 通用异步串‎行口（UART），还可用定时‎器软件实现‎多个UAR‎T13. 工作温度范‎围：-40～+85℃（工业级）/0～75℃（商业级）14. PDIP封‎装STC89‎C52RC‎单片机的工‎作模式掉电模式：典型功耗<0.1μA,可由外部中‎断唤醒，中断返回后‎，继续执行原‎程序● 空闲模式：典型功耗2‎m A● 正常工作模‎式：典型功耗4‎M a～7mA● 掉电模式可‎由外部中断‎唤醒，适用于水表‎、气表等电池‎供电系统及‎便携设备STC89‎C52RC‎引脚图STC89‎C52RC‎引脚功能说‎明VCC（40引脚）：电源电压VSS（20引脚）：接地P0端口（P0.0～P0.7，39～32引脚）：P0口是一‎个漏极开路‎的8位双向‎I/O 口。

3.1.1STC89C51芯片及最小系统介绍：STC89C51是一种低功耗、高性能CMOS 8位微控制器，具有4K 在系统可编程Flash 存储器。

使用Atmel 公司高密度非易失性存储器技术制造，与工业80C51 产品指令和引脚完全兼容。

片上Flash允许程序存储器在系统可编程，亦适于常规编程器。

在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得STC89C51在众多嵌入式控制应用系统中得到广泛应用。

2.3.1.1主要功能列举1、拥有灵巧的8位CPU和在系统可编程Flash2、晶片内部具时钟振荡器（传统最高工作频率可至 12MHz）3、内部程序存储器（ROM）为 4KB4、内部数据存储器（RAM）为 256字节5、32 个可编程I/O 口线6、8 个中断向量源7、两个 16 位定时器/计数器8、三级加密程序存储器9、全双工UART串行通道10、低功耗空闲和掉电模式；11、掉电后中断可唤醒；12、看门狗定时器；13、双数据指针；14、掉电标识符。

2.3.1.2 各引脚功能VCC：STC89C51电源正端输入，接+5V。

GND：电源地端。

XTAL1: 单芯片系统时钟的反相放大器输入端。

XTAL2：系统时钟的反相放大器输出端，一般在设计上只要在 XTAL1 和XTAL2 上接上一只石英振荡晶体系统就可以动作了，此外可以在两引脚与地之间加入一 20PF 的小电容，可以使系统更稳定，避免噪声干扰而死机。

RESET：STC89C51的重置引脚，高电平动作，当要对晶片重置时，只要对此引脚电平提升至高电平并保持两个机器周期以上的时间，AT89S51便能完成系统重置的各项动作，使得内部特殊功能寄存器之内容均被设成已知状态，并且至地址0000H处开始读入程序代码而执行程序。

EA/Vpp："EA"为英文"External Access"的缩写，表示存取外部程序代码之意，低电平动作，也就是说当此引脚接低电平后，系统会取用外部的程序代码（存于外部EPROM中）来执行程序。
