SG-HJ54 反渗透膜分离制高纯水实验装置

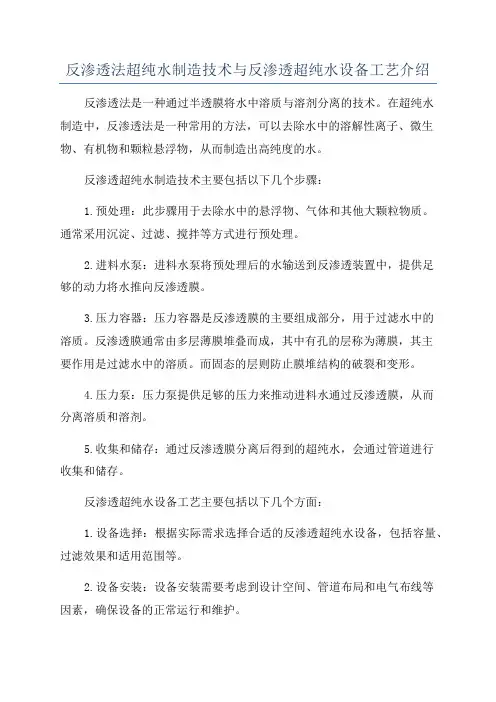

反渗透法超纯水制造技术与反渗透超纯水设备工艺介绍反渗透法是一种通过半透膜将水中溶质与溶剂分离的技术。

在超纯水制造中，反渗透法是一种常用的方法，可以去除水中的溶解性离子、微生物、有机物和颗粒悬浮物，从而制造出高纯度的水。

反渗透超纯水制造技术主要包括以下几个步骤：1.预处理：此步骤用于去除水中的悬浮物、气体和其他大颗粒物质。

通常采用沉淀、过滤、搅拌等方式进行预处理。

2.进料水泵：进料水泵将预处理后的水输送到反渗透装置中，提供足够的动力将水推向反渗透膜。

3.压力容器：压力容器是反渗透膜的主要组成部分，用于过滤水中的溶质。

反渗透膜通常由多层薄膜堆叠而成，其中有孔的层称为薄膜，其主要作用是过滤水中的溶质。

而固态的层则防止膜堆结构的破裂和变形。

4.压力泵：压力泵提供足够的压力来推动进料水通过反渗透膜，从而分离溶质和溶剂。

5.收集和储存：通过反渗透膜分离后得到的超纯水，会通过管道进行收集和储存。

反渗透超纯水设备工艺主要包括以下几个方面：1.设备选择：根据实际需求选择合适的反渗透超纯水设备，包括容量、过滤效果和适用范围等。

2.设备安装：设备安装需要考虑到设计空间、管道布局和电气布线等因素，确保设备的正常运行和维护。

3.操作维护：反渗透超纯水设备需要定期进行操作和维护，包括清洗膜组件、更换滤芯、监测水质和控制设备运行等。

4.后处理设备：部分应用中，特别是在一些实验室和制药工业中，还需要配备一些后处理设备，如去除残留气体的脱气器、杀菌器等。

5.质量控制：质量控制非常重要，通过检测超纯水中的离子浓度、微生物、颗粒物等指标，确保超纯水的质量符合要求。

总之，反渗透法超纯水制造技术和反渗透超纯水设备工艺的介绍主要包括预处理、进料水泵、压力容器、压力泵、收集和储存等步骤，同时要选择适合的设备、进行正确的安装和操作维护，并对水质进行质量控制，以生产出高纯度的超纯水。

反渗透膜分离制高纯水实验报告一、实验目的1.掌握反渗透膜的基本原理，学会使用反渗透膜分离制高纯水。

2.掌握反渗透膜的组成结构及其影响因素。

3.通过实验，了解反渗透膜在水处理中的应用和优点。

二、实验器材实验器材包括：反渗透膜分离装置、超纯水制备设备、PH计、计时器、天平、移液管、量筒、实验用水、电导率计等。

三、实验原理反渗透膜是由多层薄膜复合而成，具有微孔结构，可使水分子透过，而截留其中的微小杂质和病原菌等物质，从而实现水的纯化。

在反渗透膜分离制高纯水时，首先要将原水通过机械过滤器等装置除去较大的悬浮颗粒物和粗大的杂物，然后由加压泵将原水压入反渗透膜分离器中，靠分离膜对浓缩水进行截留和去除。

经过反渗透膜的过滤，就可以得到高纯水。

四、实验操作1.准备工作（1）检查并确认实验器材是否完好无损。

（2）将反渗透膜分离装置竖放于实验台上，并插上电源。

（3）将清洁后的实验用水放入水箱内，并将水箱置于实验台下方平台上。

（4）确保反渗透膜分离器滤芯已清洗干净，各连接管路已连接牢固。

（5）开启水泵，排出风管内的气体，压缩空气排除干净。

2.实验操作（1）通过机械过滤器等装置处理掉原水中较大的悬浮颗粒和杂物。

（2）将原水通过电动加压泵压入反渗透膜装置。

（3）待反渗透膜分离器排出的浓缩液为淡紫色时，关闭仪器电源，取出所制备的高纯水做PH值和电导率测试，记录测试结果。

（4）根据需要，可将所制备的高纯水进行二次及三次甚至更多次处理，以获得更高纯度的水。

五、实验结果分析通过实验操作可以得到较高纯度的水，对于实验、工业等领域具有一定的应用前景。

实验操作需要严格按照操作规程进行，不然会影响实验结果的正确性。

在实验操作过程中应注意实验用水的处理，将水质保持在清洁的状态，才能获得较高纯度的水。

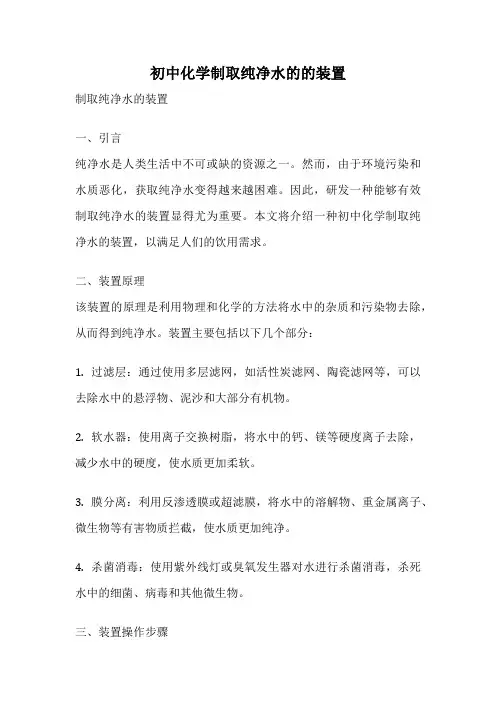

初中化学制取纯净水的的装置制取纯净水的装置一、引言纯净水是人类生活中不可或缺的资源之一。

然而，由于环境污染和水质恶化，获取纯净水变得越来越困难。

因此，研发一种能够有效制取纯净水的装置显得尤为重要。

本文将介绍一种初中化学制取纯净水的装置，以满足人们的饮用需求。

二、装置原理该装置的原理是利用物理和化学的方法将水中的杂质和污染物去除，从而得到纯净水。

装置主要包括以下几个部分：1. 过滤层：通过使用多层滤网，如活性炭滤网、陶瓷滤网等，可以去除水中的悬浮物、泥沙和大部分有机物。

2. 软水器：使用离子交换树脂，将水中的钙、镁等硬度离子去除，减少水中的硬度，使水质更加柔软。

3. 膜分离：利用反渗透膜或超滤膜，将水中的溶解物、重金属离子、微生物等有害物质拦截，使水质更加纯净。

4. 杀菌消毒：使用紫外线灯或臭氧发生器对水进行杀菌消毒，杀死水中的细菌、病毒和其他微生物。

三、装置操作步骤1. 将待处理的水倒入装置的进水口。

2. 水经过过滤层，去除悬浮物和有机物，得到初步净化的水。

3. 水进入软水器，去除水中的硬度离子，使水变得更加柔软。

4. 水通过膜分离装置，膜上的微孔可以拦截溶解物、重金属离子等有害物质，得到更加纯净的水。

5. 为了确保水质的安全，水通过杀菌消毒装置进行杀菌处理。

6. 最后，纯净水从出水口流出，可以直接饮用或用于其他需要纯净水的场合。

四、装置的优势1. 高效净化：该装置采用多种净化方法，能够有效去除水中的杂质和污染物，确保水质的纯净度。

2. 操作简便：装置的操作步骤简单明了，用户不需要专业知识即可操作。

3. 安全可靠：装置经过科学设计，采用杀菌消毒装置，确保水质的安全性，减少疾病传播的风险。

4. 环保节能：装置使用物理和化学方法净化水质，无需添加化学药剂，对环境友好，同时也节约能源。

五、结语制取纯净水的装置对于人们的生活至关重要，它可以解决水质恶化的问题，为人们提供高质量的饮用水。

通过不断改进和创新，我们相信这种装置将会在未来得到更广泛的应用，为人类的健康和幸福做出贡献。

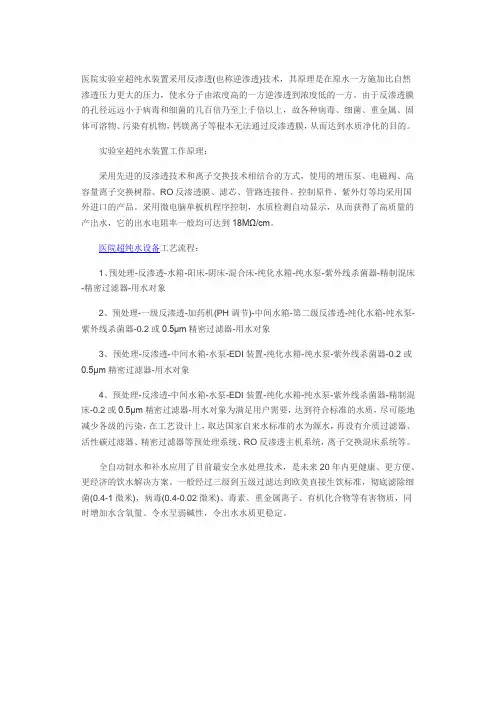

医院实验室超纯水装置采用反渗透(也称逆渗透)技术，其原理是在原水一方施加比自然渗透压力更大的压力，使水分子由浓度高的一方逆渗透到浓度低的一方。

由于反渗透膜的孔径远远小于病毒和细菌的几百倍乃至上千倍以上，故各种病毒、细菌、重金属、固体可溶物、污染有机物，钙镁离子等根本无法通过反渗透膜，从而达到水质净化的目的。

实验室超纯水装置工作原理：采用先进的反渗透技术和离子交换技术相结合的方式，使用的增压泵、电磁阀、高容量离子交换树脂、RO反渗透膜、滤芯、管路连接件、控制原件、紫外灯等均采用国外进口的产品。

采用微电脑单板机程序控制，水质检测自动显示，从而获得了高质量的产出水，它的出水电阻率一般均可达到18MΩ/cm。

医院超纯水设备工艺流程：1、预处理-反渗透-水箱-阳床-阴床-混合床-纯化水箱-纯水泵-紫外线杀菌器-精制混床-精密过滤器-用水对象2、预处理-一级反渗透-加药机(PH调节)-中间水箱-第二级反渗透-纯化水箱-纯水泵-紫外线杀菌器-0.2或0.5μm精密过滤器-用水对象3、预处理-反渗透-中间水箱-水泵-EDI装置-纯化水箱-纯水泵-紫外线杀菌器-0.2或0.5μm精密过滤器-用水对象4、预处理-反渗透-中间水箱-水泵-EDI装置-纯化水箱-纯水泵-紫外线杀菌器-精制混床-0.2或0.5μm精密过滤器-用水对象为满足用户需要，达到符合标准的水质，尽可能地减少各级的污染，在工艺设计上，取达国家自来水标准的水为源水，再设有介质过滤器、活性碳过滤器、精密过滤器等预处理系统、RO反渗透主机系统，离子交换混床系统等。

全自动制水和补水应用了目前最安全水处理技术，是未来20年内更健康、更方便、更经济的饮水解决方案。

一般经过三级到五级过滤达到欧美直接生饮标准，彻底滤除细菌(0.4-1微米)，病毒(0.4-0.02微米)、毒素、重金属离子、有机化合物等有害物质，同时增加水含氧量、令水呈弱碱性，令出水水质更稳定。

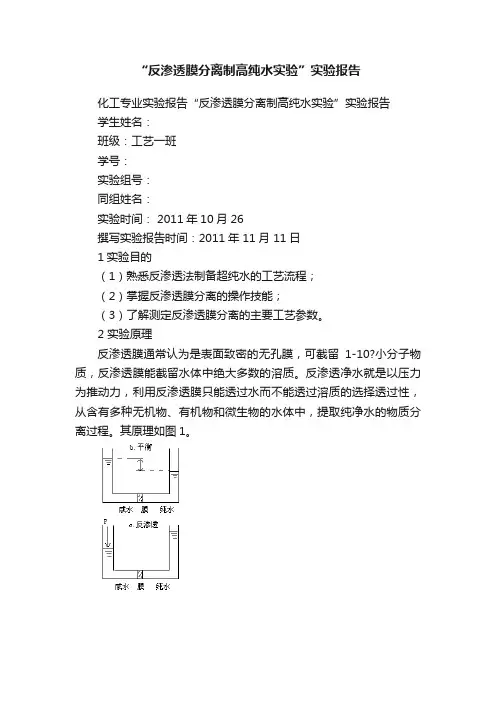

“反渗透膜分离制高纯水实验”实验报告化工专业实验报告“反渗透膜分离制高纯水实验”实验报告学生姓名：班级：工艺一班学号：实验组号：同组姓名：实验时间： 2011年10月26撰写实验报告时间：2011年 11月 11日1实验目的（1）熟悉反渗透法制备超纯水的工艺流程；（2）掌握反渗透膜分离的操作技能；（3）了解测定反渗透膜分离的主要工艺参数。

2 实验原理反渗透膜通常认为是表面致密的无孔膜，可截留1-10?小分子物质，反渗透膜能截留水体中绝大多数的溶质。

反渗透净水就是以压力为推动力，利用反渗透膜只能透过水而不能透过溶质的选择透过性，从含有多种无机物、有机物和微生物的水体中，提取纯净水的物质分离过程。

其原理如图1。

图1 反渗透与渗透现象如图（a）所示，用半透膜将纯水与咸水分开，则水分子将从纯水一侧通过膜向咸水一侧透过，结果使咸水一侧的液位上升，直到某一高度，此所谓渗透过程。

如图(b)所示，当渗透达到动态平衡状态时，半透膜两侧存在一定的水位差或压力差，此为指定温度下溶液的渗透压N。

如图(c)所示，当咸水一侧施加的压力P大于该溶液的渗透压N，可迫使渗透反向，实现反渗透过程。

此时,在高于渗透压的压力作用下，咸水中水的化学位升高,超过纯水的化学位，水分子从咸水一侧反向地通过膜透过到纯水一侧，使咸水得到淡化,这就是反渗透脱盐的基本原理。

通常，膜的性能是指膜的物化稳定性和膜的分离透过性。

膜的物化稳定性的主要指标是：膜材料、膜允许使用的最高压力、温度范围、适用的PH范围，以及对有机溶剂等化学药品的抵抗性等。

膜的分离透过性指在特定的溶液系统和操作条件下，脱盐率、产水流量和流量衰减指数。

根据膜分离原理，温度、操作压力、给水水质、给水流量等因素将影响膜的分离性能。

3实验装置与设备3.1 实验流程本装置采用反渗透膜过滤与离子交换技术相结合，以城市自来水为原料，制备超纯水供实验室特殊分析使用，出水水质可自动检测，装置操作简单，稳定性好，具有很高的实用价值。

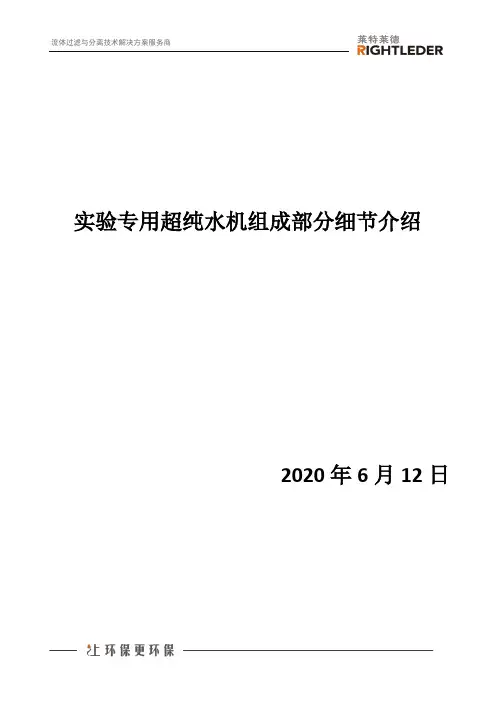

实验专用超纯水机组成部分细节介绍
2020年6月12日
实验专用超纯水机，主要由四个部分组成，分别是预处理系统、反渗透系统、后处理部分、储水水箱。

下面就为大家具体介绍一下每个部分的具体细节情况：
1、预处理系统
(1)外松内紧渐进式结构的PL聚丙烯纤维滤芯，可有效滤除铁锈，泥沙等。

(2)含碳量高达80%的高效柱状活性碳滤芯，对源水中的余氯、异色、有机物等杂质可以高效吸附过滤。

2、反渗透系统
反渗透及储存箱等，反渗透所用RO膜。

3、后处理部分
(1)纯水、超纯水、出水水质在线监测。

(2)采用高纯水专用原子级离子交换树脂，出水电阻率最高可达18.25MΩ.cm，水质稳定可靠。

(3)每根纯化柱都有水样取样口，以保证随时取用。

(4)终端超滤，保证除去细菌等。

(5)终端超滤的手动冲洗功能，延长超滤使用时间。

4、储水水箱
原装进口分离式压力储水桶储存RO纯化水，随用随取，不必等待，提高了实验室的工作效率(与生化仪配套的UPLG型实验专用超纯水机配置为聚乙烯水箱)。

以上就是实验专用超纯水机每个部分的具体细节情况，希望大家能对实验专用超纯水机的组成有具体的了解。

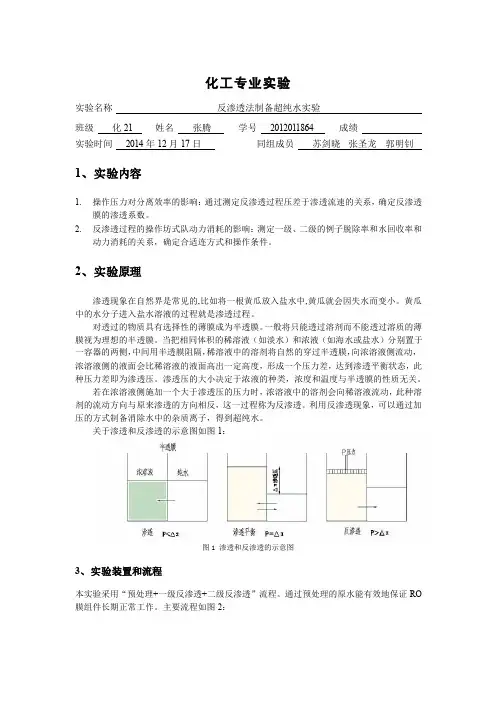

化工专业实验实验名称反渗透法制备超纯水实验班级化21 姓名张腾学号2012011864 成绩实验时间2014年12月17日同组成员苏剑晓张圣龙郭明钊1、实验内容1.操作压力对分离效率的影响：通过测定反渗透过程压差于渗透流速的关系，确定反渗透膜的渗透系数。

2.反渗透过程的操作坊式队动力消耗的影响：测定一级、二级的例子脱除率和水回收率和动力消耗的关系，确定合适连方式和操作条件。

2、实验原理渗透现象在自然界是常见的,比如将一根黄瓜放入盐水中,黄瓜就会因失水而变小。

黄瓜中的水分子进入盐水溶液的过程就是渗透过程。

对透过的物质具有选择性的薄膜成为半透膜。

一般将只能透过溶剂而不能透过溶质的薄膜视为理想的半透膜。

当把相同体积的稀溶液（如淡水）和浓液（如海水或盐水）分别置于一容器的两侧，中间用半透膜阻隔，稀溶液中的溶剂将自然的穿过半透膜，向浓溶液侧流动，浓溶液侧的液面会比稀溶液的液面高出一定高度，形成一个压力差，达到渗透平衡状态，此种压力差即为渗透压。

渗透压的大小决定于浓液的种类，浓度和温度与半透膜的性质无关。

若在浓溶液侧施加一个大于渗透压的压力时，浓溶液中的溶剂会向稀溶液流动，此种溶剂的流动方向与原来渗透的方向相反，这一过程称为反渗透。

利用反渗透现象，可以通过加压的方式制备消除水中的杂质离子，得到超纯水。

关于渗透和反渗透的示意图如图1：图1 渗透和反渗透的示意图3、实验装置和流程本实验采用“预处理+一级反渗透+二级反渗透”流程。

通过预处理的原水能有效地保证RO 膜组件长期正常工作。

主要流程如图2：图2 实验装置流程示意图注：虚线表示实际操作中没有进行的流程，实线表示实验过程中实际进行的流程。

4、实验记录表1 原始数据记录表原水电导（μS/cm ） 一级电导（μS/cm ） 一级入水压（kPa ） 一级出水压（kPa ） 一级产水压（kPa ） 回水流量（m3/h ） 产水流量（m3/h ） 1078 40.2 6.9 6.8 0.1 0.57 0.23 1072 36.4 8.6 8.5 0.1 0.65 0.30 1062 36.5 9.1 8.9 0.1 0.66 0.31 1070 35.3 9.8 9.6 0.1 0.68 0.33 1040 34.6 10.4 10.2 0.1 0.70 0.35 1059 33.2 11.3 11.1 0.1 0.77 0.38 1050 33.2 11.9 11.8 0.1 0.75 0.41 1040 32.3 12.6 12.4 0.1 0.76 0.42 1033 31.7 13.6 13.4 0.1 0.79 0.47 1026 31.1 14.4 14.2 0.1 0.81 0.50 1029 30.3 15.1 14.9 0.1 0.84 0.53 1037 29.8 15.8 15.5 0.1 0.85 0.55 1027 29.3 16.3 16.0 0.1 0.86 0.57 1034 28.8 16.7 16.5 0.1 0.87 0.595、实验结果及讨论5.1 数据处理查文献得到25℃下氯化钠溶液的浓度与其电导率之间的经验公式为：exp(0.983ln 0.7)C k =-其中，C 为水溶液浓度，mg/L ；k 为水溶液电导率，µS/cm 。

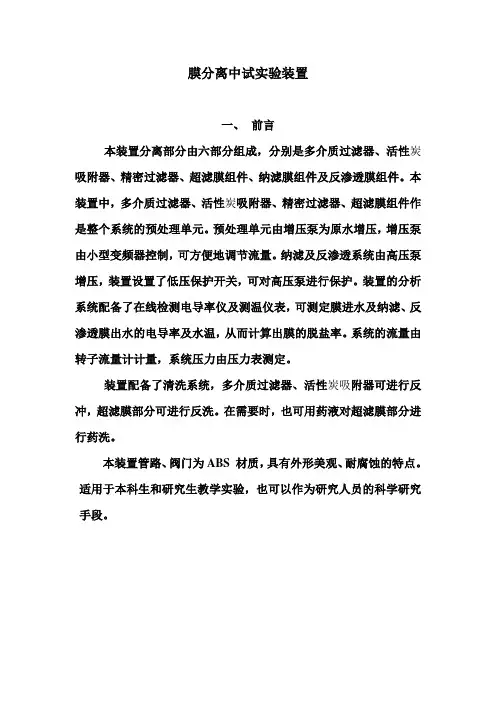

膜分离中试实验装置一、前言本装置分离部分由六部分组成，分别是多介质过滤器、活性炭吸附器、精密过滤器、超滤膜组件、纳滤膜组件及反渗透膜组件。

本装置中，多介质过滤器、活性炭吸附器、精密过滤器、超滤膜组件作是整个系统的预处理单元。

预处理单元由增压泵为原水增压，增压泵由小型变频器控制，可方便地调节流量。

纳滤及反渗透系统由高压泵增压，装置设置了低压保护开关，可对高压泵进行保护。

装置的分析系统配备了在线检测电导率仪及测温仪表，可测定膜进水及纳滤、反渗透膜出水的电导率及水温，从而计算出膜的脱盐率。

系统的流量由转子流量计计量，系统压力由压力表测定。

装置配备了清洗系统，多介质过滤器、活性炭吸附器可进行反冲，超滤膜部分可进行反洗。

在需要时，也可用药液对超滤膜部分进行药洗。

本装置管路、阀门为ABS 材质，具有外形美观、耐腐蚀的特点。

适用于本科生和研究生教学实验，也可以作为研究人员的科学研究手段。

二、技术指标1、多介质过滤器：规格：Φ90×1000mm，外壳为ABS材质，过滤介质为不同粒度的石英砂;2、活性炭吸附器：规格：Φ90×1000mm，过滤介质为活性炭;3、精密过滤器：规格：Φ90×1000mm，外壳为ABS材质，滤芯为聚砜，过滤精度为5~10μm；4、中空纤维超滤膜: 膜组件为内压式膜组件，规格Φ90×1000mm,膜材料为聚丙烯腈，中空纤维膜外径Φ1.0-1.2mm，膜孔径在0.01-0.001μm，截留分子量6000--10万；5、美国海德能公司进口RO膜型号：ESPA2--4040，标准测试条件下，RO膜脱盐率≥99%，膜壳为耐压不锈钢膜壳；6、美国海德能公司进口NF膜型号：ESNA1--4040，标准测试条件下，NF膜脱盐率≥70%,膜壳为耐压不锈钢膜壳；7、增压泵：SZ037射流式自吸离心泵，流量最大3 m3/h，最大扬程35米；采用小型变频器对马达进行无级调速实现流量调节；8、高压泵：美国进口PROCON泵，型号104B330F；9、装置设置了清洗系统，可对多介质过滤器、活性碳吸附器进行反冲，也可对超滤膜进行反洗，还可对超滤膜进行化学清洗；10、在线电导率仪型号：CM-230面板式电导率仪。
