T Y P E C数据线规格书Newly compiled on November 23, 2020

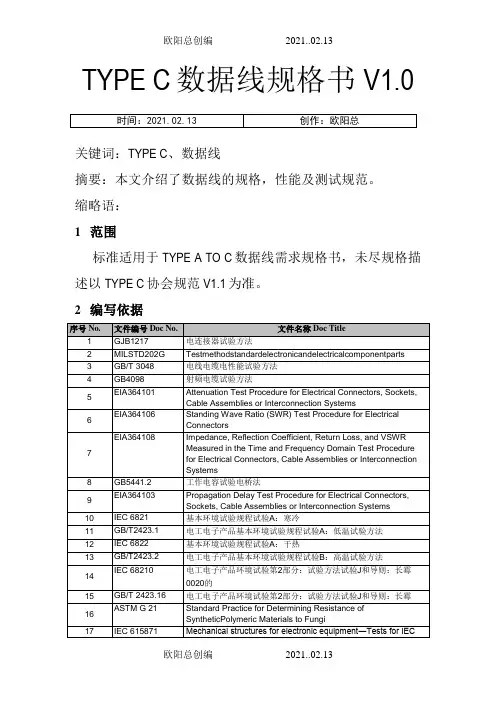

TYPEC数据线规格书
关键词：TYPEC、数据线
摘要：本文介绍了数据线的规格，性能及测试规范。
缩略语：
范围
标准适用于TYPEATOC数据线需求规格书，未尽规格描述以TYPEC协会规范
为准。
编写依据
odstandardelectronicandelectricalcomponentparts
电性能试验方法
试验方法
onTestProcedureforElectricalConnectors,Sockets,CableAssembliesorInterconnectionSystems
WaveRatio(SWR)TestProcedureforElectricalConnectors
e,ReflectionCoefficient,ReturnLoss,andVSWRMeasuredintheTimeandFrequencyDomainTestProcedureforElectricalConnectors,CableAssemblie
试验-电桥法
onDelayTestProcedureforElectricalConnectors,Sockets,CableAssembliesorInterconnectionSystems
试验规程试验A：寒冷
产品基本环境试验规程试验A：低温试验方法
试验规程试验A：干热
产品基本环境试验规程试验B：高温试验方法
产品环境试验第2部分：试验方法试验J和导则：长霉0020的
产品环境试验第2部分：试验方法试验J和导则：长霉racticeforDeterminingResistanceofSyntheticPolymericMaterialstoFungi
alstructuresforelectronicequipment―TestsforIEC60917andIEC60297―Part1Climaticmechanicaltestsandsafetyaspectsforcabinetsrackssubrack
试验规程试验Db及导则：交变湿热（12＋12h循环）
产品基本环境试验规程试验Db：交变湿热试验方法
产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）
产品环境试验第2部分：试验试验Kb：盐雾，交变（氯化钠溶液）
protectionprovidedbyenclosure(IPcode)
等级（IP代码）
outtestprocedureforelectricalconnectors
ngtestprocedureforelectricalconnectors
formationtechnologyequipment
formationtechnologyequipment
formationtechnologyequipment
设备的安全
ectriccabiesunderfireconditions
焰条件下的燃烧试验
standardforelecticalwires,cables,andflexiblecords quirementsforseparableelectricalconnectorsusedintelecommunicationshardware quirementsforOpticalNetworkUnit(ONU)Closures
数据线正常工作和存储条件
数据线应能在下列条件下正常工作：
工作环境温度：-20℃～+55℃；（仅作单体验证目的，与整机匹配时以整机试验环境为准）；
相对湿度：5%～95%；
大气压力：86kPa～106kPa;
数据线的存储温度：-40℃～+85℃；
数据线主要参数
数据线连线规格
详细尺寸以及工艺要求以3D图档为准
1、typeC金属插头，要求必须是整体拉伸成型，不能是折弯成型，不接受接缝；
2、金属插头部分，要求做不锈钢原色，表面喷砂处
理:50u”~150u”MATTNICKELPLATINGOVERALL
3、保证至少3A通流能力
整条线缆产品详细规格（BOM清单,包括端子图纸2D&可拆解版本的3D）要有确认才能认可(认证时必须提供以上文件)。
线材主体信息：
外观
5V/3AAplugTOCplug,cover式，白色半雾面,素材细咬花处理，MT11006
主体结构
导体材质规格如下：
材质：镀锡铜
绝缘材质NON-PVC，须满足章节测试性能要求
关键尺寸
参考协会规范
TYPECplug
1.红圈标示尺寸为重点尺寸，其余尺寸依据协会规范要求
2.各组件BOMLIST原材料信息需明确到具体牌号
3.应满足规格
镀层厚度测试区域规定
关于镀层测试区域和方法：
TYPEC/A：TYPEC/A产生接触的关键区域为PIN针头部触点，因此镀层工艺为考虑成本一般只覆盖PIN针触点位置，其他区域为flashAu,所以镀层的量测范围定义在PIN针触点弧顶的最高处
线序
Pin SignalName Pin SignalName A1,B1,A12,B12 GND 4 GND
A4,B4,A9,B9 VBUS 1 VBUS
A5 CC
A6 Dp1 3 D+
A7 Dn1 2 D
Shell Shield Shell Shield Notes:
(CC)oftheUSBType-CplugshallbeconnectedtoV BUS
. 镀层厚度为在触点弧顶最高点的范围内进行测
