屋面排水计算

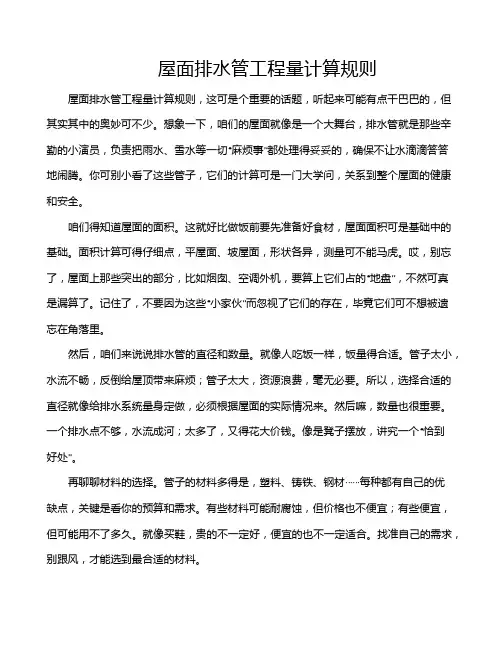

屋面排水管工程量计算规则屋面排水管工程量计算规则，这可是个重要的话题，听起来可能有点干巴巴的，但其实其中的奥妙可不少。

想象一下，咱们的屋面就像是一个大舞台，排水管就是那些辛勤的小演员，负责把雨水、雪水等一切“麻烦事”都处理得妥妥的，确保不让水滴滴答答地闹腾。

你可别小看了这些管子，它们的计算可是一门大学问，关系到整个屋面的健康和安全。

咱们得知道屋面的面积。

这就好比做饭前要先准备好食材，屋面面积可是基础中的基础。

面积计算可得仔细点，平屋面、坡屋面，形状各异，测量可不能马虎。

哎，别忘了，屋面上那些突出的部分，比如烟囱、空调外机，要算上它们占的“地盘”，不然可真是漏算了。

记住了，不要因为这些“小家伙”而忽视了它们的存在，毕竟它们可不想被遗忘在角落里。

然后，咱们来说说排水管的直径和数量。

就像人吃饭一样，饭量得合适。

管子太小，水流不畅，反倒给屋顶带来麻烦；管子太大，资源浪费，毫无必要。

所以，选择合适的直径就像给排水系统量身定做，必须根据屋面的实际情况来。

然后嘛，数量也很重要。

一个排水点不够，水流成河；太多了，又得花大价钱。

像是凳子摆放，讲究一个“恰到好处”。

再聊聊材料的选择。

管子的材料多得是，塑料、铸铁、钢材……每种都有自己的优缺点，关键是看你的预算和需求。

有些材料可能耐腐蚀，但价格也不便宜；有些便宜，但可能用不了多久。

就像买鞋，贵的不一定好，便宜的也不一定适合。

找准自己的需求，别跟风，才能选到最合适的材料。

咱们再说说排水管的安装。

哎呀，这可是个技术活，稍微马虎了事，后果可就严重了。

管道的倾斜度，接头的密封，管道的固定……都得考虑到位。

安装完后，别急着走，要做点小测试，确保水流顺畅。

这就像比赛之前的热身，没个准备，怎么行？咱们不能忽视定期的维护。

就像车子，开久了难免要保养。

排水管也是一样，清理、检查，确保没有堵塞和老化。

要不然，突然来场大雨，排水管不顶用，水漫金山，真是得不偿失。

找个时间，定期去看看，保养一下，避免后续的麻烦，心里也踏实。

屋面溢流口计算屋面溢流口是指建筑物屋顶上设置的一种排水装置，主要用于排除屋面积水。

在建筑设计中，合理设置屋面溢流口可以有效防止屋面积水引发的问题，如屋面渗漏、屋面承重过大等。

一、屋面溢流口的作用屋面溢流口的主要作用是排除屋面积水，避免水在屋面上积聚导致渗漏和损坏。

当降雨量超过屋面排水系统的承载能力时，溢流口可以将多余的水流排出，保持屋面的正常运行。

二、屋面溢流口的位置选择1. 屋面溢流口应设置在屋面的最低点，以便有效排除积水。

通常选择在屋面四周或靠近屋面中心位置设置溢流口，以保证水可以顺利排出。

2. 屋面溢流口的数量要根据屋面面积、降雨量和排水能力来确定。

一般情况下，每100平方米屋面面积需要设置1-2个溢流口。

三、屋面溢流口的设计要求1. 溢流口的直径或边长应根据屋面面积和排水量来确定。

一般来说，直径或边长不应小于75毫米，以保证足够的排水能力。

2. 溢流口应该设置在防水层上方，以避免水渗透到屋面结构中造成损坏。

3. 溢流口的形状可以选择方形、圆形或其他形状，但要保证排水畅通。

4. 溢流口周围应设置护栏或防护设施，以防止人员误入或坠落。

四、屋面溢流口的维护与清理1. 定期检查溢流口是否畅通，清除积聚的杂物和污垢，确保水能正常排出。

2. 检查溢流口周围的护栏或防护设施是否完好，及时修复或更换。

3. 在大风、暴雨等恶劣天气条件下，要加强对溢流口的检查和维护，确保其正常工作。

五、屋面溢流口的常见问题及解决方法1. 溢流口堵塞：定期清理溢流口，避免杂物和污垢积聚。

2. 溢流口漏水：检查溢流口周围的防水层是否完好，及时修补。

3. 溢流口排水不畅：检查排水管道是否堵塞，清理或疏通管道。

六、屋面溢流口的注意事项1. 屋面溢流口的设置应符合相关建筑规范和设计标准，确保安全和可靠。

2. 在设计屋面排水系统时，要综合考虑屋面面积、降雨量、排水能力等因素，合理确定溢流口的数量和位置。

3. 屋面溢流口的维护和清理工作要定期进行，确保其正常工作。

屋面防水工程量计算规则一、平瓦、波瓦屋面、金属压型板（含挑檐部分）均按图示尺寸水平投影面积乘以屋面坡度系数（见表9-1）平方计算。

不扣除房上烟囱、竖风道、风帽底座、屋顶小气窗和斜沟等所占面积，屋面小气窗的出檐部分亦不增加。

屋脊已包括在定额内，不得另行计算。

二、卷材屋面工程量按以下规定计算：1、卷材屋面按图示尺寸的展开面积以平方米计算。

不扣除房上烟囱、竖风道、风帽底座、屋顶小气窗和斜沟所占面积。

女儿墙、伸缩缝和天窗等处的弯起高度，按图尺寸并入屋面工程量内计算。

如图纸无规定时，伸缩缝，女儿墙的弯起高度按250mm计算，天窗弯起高度按500mm计算，并入屋面工程量内。

2、卷材屋面的附加层、接缝、收头、找平层的嵌缝、冷底子油、基底处理剂已计入定额内，不另计算。

三、涂膜屋面工程量的计算同卷材屋面。

涂膜屋面的油膏嵌缝，玻璃布盖缝、屋面分格缝以延长米计算。

坡度小于3°49'的屋面工程量按图示尺寸水平投影面积计算。

四、屋面排水工程量按以下规定计算：1、铁皮排水按图示尺寸展开面积计算；如图纸未注明尺寸时，按《铁皮排水单体零件面积折算表》规定计算；咬口搭接已包括在定额内，不另计算。

2、铸铁、玻璃钢及塑料水落管，区别不同直径、规格，按图示尺寸以延长米计算；雨水口、水斗、弯头、短管以个（套）计算。

一、平瓦、波瓦屋面、金属压型板（含挑檐部分）均按图示尺寸水平投影面积乘以屋面坡度系数（见表9-1）平方计算。

不扣除房上烟囱、竖风道、风帽底座、屋顶小气窗和斜沟等所占面积，屋面小气窗的出檐部分亦不增加。

屋脊已包括在定额内，不得另行计算。

二、卷材屋面工程量按以下规定计算：1、卷材屋面按图示尺寸的展开面积以平方米计算。

不扣除房上烟囱、竖风道、风帽底座、屋顶小气窗和斜沟所占面积。

女儿墙、伸缩缝和天窗等处的弯起高度，按图尺寸并入屋面工程量内计算。

如图纸无规定时，伸缩缝，女儿墙的弯起高度按250mm计算，天窗弯起高度按500mm计算，并入屋面工程量内。

屋面排水计算公式1.排水时,水落管下应加设水簸箕。

如高处屋面面积大于100时,高跨屋面则应自成排水系统。

屋面落水管的布置与屋面集水面积大小、每小时最大降雨量、排水管管径等因素有关。

具体是需要计算的：可用公式计算：F=438D2/H F—单根落水管允许集水面积(水平投影面积，m2)。

D—落水管管径(CM，采用方管时面积可换算)。

H—每小时最大降雨量(mm/h，由当地气象部门提供)。

在工程实践中，落水管间的距离(天沟内流水距离)以10-15m为宜。

当计算间距大于适用间距时，应按适用距离设置落水管；当计算间距小于适用间距时，按计算间距设置落水管。

雨水口应根据不同的排水方式一个立管能承担的最大集水面积来设置，并应注意考虑相邻建筑排至该屋面的水量；屋面雨水口或落水管位置应与其它平面图一致。

檐沟或天沟应有纵向坡度,使沟内雨水迅速排到水落口。

纵坡的坡度不应小于1%,沟底水落差不得超过200mm,檐沟、天沟排水不得流经变形缝和防火墙。

用石灰如渣等轻质材料垫置起坡。

檐沟净宽不小于200mm,分水线处最小深度大于120mm。

水落管的管径有75mm、100mm、125mm等几种,雨水管内径不得小于100mm, 管材有铸铁、水泥、塑料、陶瓷、PVC等。

水落管安装时离墙面距离不宜小于20mm, 管身用管箍卡牢,管箍的竖向间距不宜大于1. 2m。

有组织排水常用方案有组织排水通常采用檐沟外排水、女儿墙外排水及内排水方案。

檐沟外排水(1)平屋顶挑檐沟外排水挑檐沟外排水是使屋面雨水直接流入挑檐沟内,再由沟内纵坡导入水落口。

此种方案排水通畅,但施工较为麻烦,设计时檐沟的高度可参建筑体型而定。

(2)坡屋顶檐沟外排水外排水檐沟悬挂在坡屋顶的挑檐处,应采用镀钵薄钢板或石棉水泥等轻质材料制作水落管则仍可用铸铁、塑料、陶瓦、石棉水泥、PVC等材料。

檐沟的纵坡一般由檐沟制挂形成,不宜在沟内垫置材料起坡。

2.女儿墙外排水房屋周围的外墙高于屋面时即形成封檐,高于屋面的这段外墙又称做女儿墙。

屋面雨水排水系统溢流口计算
1.1溢流口的最大溢流设计流量可按下列公式计算：
(1.1-1)
(1.1-2)
式中： Q q ——溢流口服务面积内的最大溢流水量（L/s ）；
b ——溢流口宽度（m ）；
h ——溢流口高度（m ）；
g ——重力加速度，（m/s 2），取9.81；
h max ——屋面最大设计积水高度（m ）；
h b ——溢流口底部至屋面或雨水斗（平屋面时）的高差（m ）。

1.2溢流口的宽度可按下式计算：
b =Q q N ℎ1−32 (1.2)
式中：h 1——溢流口处的堰上水头（m ），宽顶堰宜取0.03m ；
N ——溢流口宽度计算系数，可取1420~1680。

1.3溢流口处堰上水头之上的保护高度不宜小于50mm 。

1.4当溢流口采用薄壁堰时，其设计流量可按下式计算：
(1.4)
式中：K ——堰流量系数。

1.4A 建筑屋面雨水溢流设施的泄流量宜按现行国家标准《建筑给水排水设计标准》GB50015的规定进行计算确定。

23q 2385h g b Q =b h h h -max =231q 2h g Kb Q =。

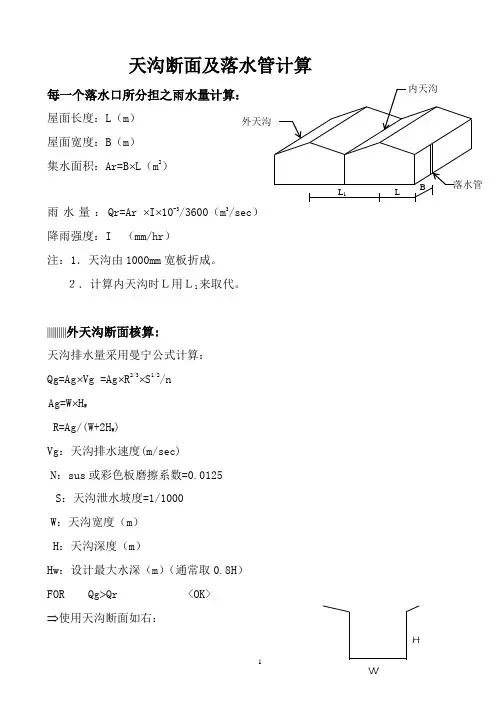

屋面长度：L（m）屋面宽度：B（m）集水面积：Ar=B⨯L（m2）雨水量：Qr=Ar ⨯I⨯10-3/3600（m3/sec）降雨强度：I （mm/hr）注：1．天沟由1000mm宽板折成。

２．计算内天沟时Ｌ用Ｌ1来取代。

外天沟断面核算:天沟排水量采用曼宁公式计算：Qg=Ag⨯Vg =Ag⨯R2/3⨯S1/2/nAg=W⨯H WR=Ag/(W+2H W)Vg：天沟排水速度(m/sec)N：sus或彩色板磨擦系数=0.0125S：天沟泄水坡度=1/1000W：天沟宽度（m）H：天沟深度（m）Hw：设计最大水深（m）（通常取0.8H）FOR Qg>Qr <OK> Array⇒使用天沟断面如右：落水管计算:Qd=m⨯A d⨯(2gH W)1/2（ m3/sec）M：落水管支数=1支d：落水管外径（m）Ad：落水口面积（m2）g：重力加速度=9.8 m/secH W：天沟最大水深（m）FOR Qd>Qr⇒使用落水管的管径大小 <OK>!!工程名称：范例厂房所在地：杭州降雨强度I=150mm/hr每一个落水口所分担之雨水量计算：屋面长度： L=40m屋面宽度： B=7m集水面积：Ar=B⨯L=40⨯7=280m2雨水量：Qr=Ar ⨯I⨯10-3/3600=280⨯150⨯10-3/3600=0.012m3/sec天沟断面核算:天沟排水量采用曼宁公式计算：Ag=W⨯Hw=0.3⨯0.16=0.048R=Ag/(W+2H W)=0.048/(0.3+0.16⨯2)=0.077Qg=Ag ⨯Vg =Ag ⨯R 2/3⨯S 1/2/n=0.048⨯0.0772/3⨯0.0011/2/0.0125=0.022 m 3/sec Vg ：天沟排水速度(m/sec)n ：sus 或彩色板摩擦系数=0.0125S ：天沟泄水坡度=1/1000W ：天沟宽度（m ）H ：天沟深度（m ）Hw ：设计最大水深（m ）（通常取0.8H ） FOR Qg >Qr <OK>⇒使用天沟断面如右：落水管计算:A d =πR 2=π⨯0.052=0.00785m 2Qd=m ⨯A d ⨯(2gH W )1/2=1⨯0.00785⨯(2⨯9.8⨯0.15) 1/2=0.0135（ m 3/sec ） m ：落水管支数=1支d ： 落水管外径（m ）Ad ：落水口面积（m 2）g ：重力加速度=9.8 m/secH W ：天沟最大水深（m ）FOR Qd >Qr⇒使用一支 100mm 落水管 <OK>!!。

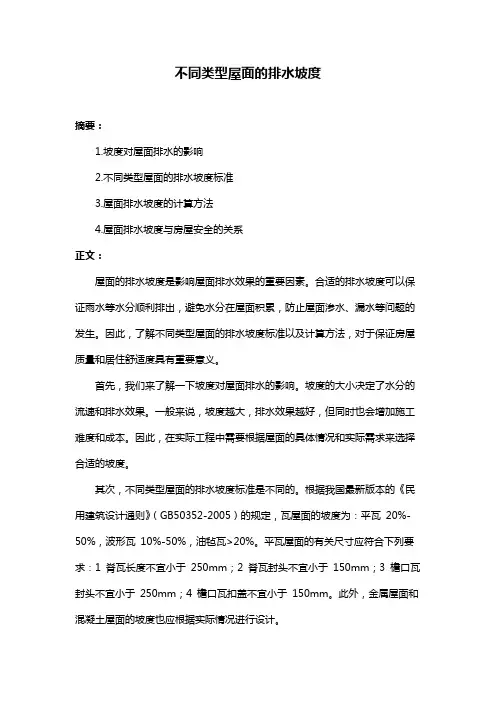

不同类型屋面的排水坡度摘要：1.坡度对屋面排水的影响2.不同类型屋面的排水坡度标准3.屋面排水坡度的计算方法4.屋面排水坡度与房屋安全的关系正文：屋面的排水坡度是影响屋面排水效果的重要因素。

合适的排水坡度可以保证雨水等水分顺利排出，避免水分在屋面积累，防止屋面渗水、漏水等问题的发生。

因此，了解不同类型屋面的排水坡度标准以及计算方法，对于保证房屋质量和居住舒适度具有重要意义。

首先，我们来了解一下坡度对屋面排水的影响。

坡度的大小决定了水分的流速和排水效果。

一般来说，坡度越大，排水效果越好，但同时也会增加施工难度和成本。

因此，在实际工程中需要根据屋面的具体情况和实际需求来选择合适的坡度。

其次，不同类型屋面的排水坡度标准是不同的。

根据我国最新版本的《民用建筑设计通则》（GB50352-2005）的规定，瓦屋面的坡度为：平瓦20%-50%，波形瓦10%-50%，油毡瓦>20%。

平瓦屋面的有关尺寸应符合下列要求：1 脊瓦长度不宜小于250mm；2 脊瓦封头不宜小于150mm；3 檐口瓦封头不宜小于250mm；4 檐口瓦扣盖不宜小于150mm。

此外，金属屋面和混凝土屋面的坡度也应根据实际情况进行设计。

屋面排水坡度的计算方法是根据屋面最低与最高点的高度差（相对于水平面）与最低点与最高点之间水平距离之比来计算。

具体公式为：坡度（高程差/水平距离）x100%。

例如，坡度3% 是指水平距离每100 米，垂直方向上升（下降）3 米；1% 是指水平距离每100 米，垂直方向上升（下降）1 米。

最后，屋面排水坡度与房屋安全的关系也非常重要。

合适的排水坡度可以保证房屋结构的安全，防止渗水、漏水等问题的发生。

如果坡度过小，会导致屋面积水，进而影响房屋的承载能力和使用寿命。

钢结构厂房屋面排水管流量计算根据《建筑给排水设计规范-GB50015-2009》--4.9.2,设计雨水流量公式如下：Q y=Q jΨFw/10000其中：Qy---设计雨水流量（L/s）;Qj---设计暴雨强度（L/s·hm²）;Ψ---径流系数；Fw---汇水面积（m²）。

根据《武汉市排水防涝系统规划设计标准》，武汉市短历时暴雨的暴雨强度应采用以下公式计算：P=10-50(暴雨重现期) Qj=577(1+0.96lgP)/(t+2.26)0.432这里P选取50年为最大暴雨周期（50年一遇特大暴雨），即P=50。

根据《建筑给排水设计规范-GB50015-2009》--4.9.4，屋面雨水排水管道设计降雨历时应按 5 min 计算，即t=5分钟。

结合以上数据得出：Qj=577(1+0.96lg50)/(5+2.26)0.432≈641.15 即设计暴雨强度Qj=641.15（L/s·hm²）。

根据《建筑给排水设计规范-GB50015-2009》--4.9.6，查表可得径流系数Ψ=0.9-1.0，这里我们选取Ψ=0.9。

汇水面积即为库房屋面一个斜面的面积，已1#库为例，根据图纸，屋面屋脊总长为132.5m，屋檐内天沟至屋脊的长度为30m，故汇水面积Fw=132.5mx30m=3975㎡。

综合以上数据可得设计雨水流量：Qy=641.15*0.9*3975/10000=229.37（L/s）1#库屋檐内天沟设计有13根落水管，因此每根落水管的设计雨水流量为q y/13=17.64（L/s）。

根据《建筑给排水设计规范-GB50015-2009》4.9.22，如下表所示：公称133x4（DN125）的钢管的最大泄流量为17.10（L/S）,根据排水管横截面积计算，133x4（DN125）的钢管的有效流量横截面积为: S1=πr²=3.14*（125*1/2)²=12265.625mm²。
