E39、E46、E53、E85 ULF 控制单元安装位置ULF 控制单元安装在行李箱隔板左侧或者前围左侧 (E39 旅行车除外) 。

E39 旅行车的 ULF 控制单元安装在后座后方行李箱底板下。

索引说明索引说明1视频模块2ULF 控制单元结构ULF 控制单元由下面方框图中描述的组件组成，组件带有信号输入端、信号输出端和电源：索引缩写零件名称说明---BT.ANT 蓝牙天线蓝牙天线1PM 电源管理电压监控2MPC 微处理器微处理器3EEPROM 电可擦写可编程只读存储器故障代码存储器4SDRAM同步动态随机存取存储器内存汽车技师帮技术资料汽车技师帮技术资料5FLASH数据存储器6BTM蓝牙模块蓝牙接口7DSP数码音响处理器音频输入 / 输出接口 (用于免提功能) 8NF_OUT扬声器语音输出9MICRO话筒语音输入10S/E 按钮发送 / 接收按钮进行和结束通话的按钮11K-Bus K车身总线接口与其它车身总线部件的连接12RAD_MUTE收音机静音切换在通话过程中音频系统静音切换的信号13Kl. 30总线端 Kl.30车辆电源系统电压14Kl. R总线端 Kl. R点火开关位置 1 (总线端 Kl. R)15Kl.31总线端 Kl. 31接地16PSU电源单元供电17MUTE收音机静音切换装置接口输出收音机静音切换装置信号的接口18K-Bus车身总线接口车身总线通信接口ULF 控制单元到车辆电源系统的连接通过一个 54 芯插头连接建立。

线脚布置，54 芯插座线脚类型描述1E话筒正极2------3------4------5------6------7------8------9------10------11A快速压紧适配接口中充电电子控制系统的起动信号12------13------14------15E/A车身总线接口16------17V总线端 Kl. 30，供电18------19E话筒负极20------21E话筒导线屏蔽22------汽车技师帮技术资料23------24------25------26------27------28------29------30------31------32E发送 / 接收按钮的正极33E收音机 (或 DSP 功率放大器、数码音响处理器) 的开关信号34E补偿器开关信号 (选装)35E总线端 Kl. R36M总线端 Kl.31，接地37A扬声器正极音频信号38A扬声器负极音频信号39M总线端 Kl. 31，接地 (内部与线脚 Pin 36 相连)40------41------42------43------44------45------46------47------48------49------50------51A收音机静音切换信号52------53------54------A = 输出端E = 输入端E/A = 输入端和输出端M = 接地V = 供电线脚布置的最新说明参见 BMW 诊断系统功能方式ULF 控制单元控制免提通话设备和移动电话蓄电池的充电过程。

宝马车系电器符号及电路特点
宝马汽车电气系统的设计与其他厂家有着相同的规律，但其电路图符号标注、文字标注、导线颜色的规定上与其他厂家略有不同，因此，在阅读电路图前，需要了解宝马汽车电路图的特点及电器符号的表示方法。

一、宝马轿车电器的特点
1.电路采用低压直流电
电路是低压直流电压，电源采用并联方式连接，用电器之间也是并联；电路采用单线制，负极搭铁方式；多数用电器受两级开关的控制，继电器和开关串联在电路中。

2．汽车电器线路由单元电路组合而成
宝马汽车电路图尽管复杂，但都是由完成不同功能、相对独立的单元电路组成。

如充电系统、启动系统、发动机控制系统、变速器控制系统、DSC、SRS、空调等，这些单元电路都有它们自身的特点。

在进行电路图识读时，可分系统，单独进行识读分析。

二、宝马车系的电路符号
1．宝马车系电路符号及实物对照
导线除了用颜色标识外，还需要注明导线的粗细，即导线的截面积（单位为mm）。

例如：0.35GE/BR代表主色为黄色，辅色为棕色，截面积为0.35mm2的导线；0.5SW/VI 代表主色为浅黑色，辅色为紫色，截面积为0.5mm2的导线；4.0RT代表红色，截面积为4.0mm2的导线。

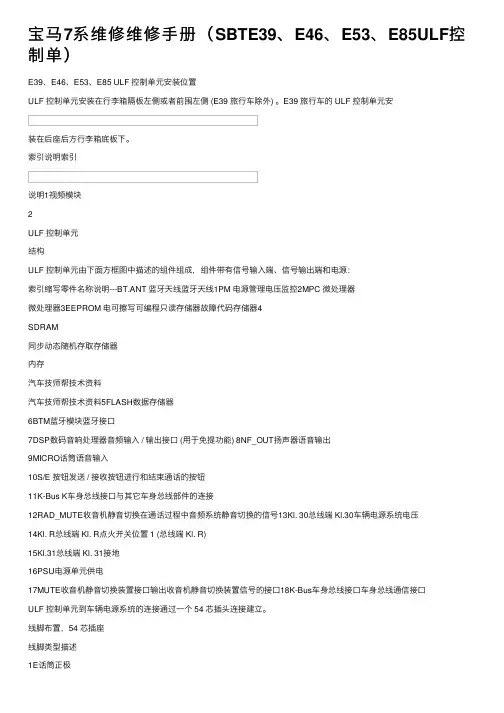

宝马7系维修维修⼿册（SBTE39、E46、E53、E85ULF控制单）E39、E46、E53、E85 ULF 控制单元安装位置ULF 控制单元安装在⾏李箱隔板左侧或者前围左侧 (E39 旅⾏车除外) 。

E39 旅⾏车的 ULF 控制单元安装在后座后⽅⾏李箱底板下。

索引说明索引说明1视频模块2ULF 控制单元结构ULF 控制单元由下⾯⽅框图中描述的组件组成，组件带有信号输⼊端、信号输出端和电源：索引缩写零件名称说明---BT.ANT 蓝⽛天线蓝⽛天线1PM 电源管理电压监控2MPC 微处理器微处理器3EEPROM 电可擦写可编程只读存储器故障代码存储器4SDRAM同步动态随机存取存储器内存汽车技师帮技术资料汽车技师帮技术资料5FLASH数据存储器6BTM蓝⽛模块蓝⽛接⼝7DSP数码⾳响处理器⾳频输⼊ / 输出接⼝ (⽤于免提功能) 8NF_OUT扬声器语⾳输出9MICRO话筒语⾳输⼊10S/E 按钮发送 / 接收按钮进⾏和结束通话的按钮11K-Bus K车⾝总线接⼝与其它车⾝总线部件的连接12RAD_MUTE收⾳机静⾳切换在通话过程中⾳频系统静⾳切换的信号13Kl. 30总线端 Kl.30车辆电源系统电压14Kl. R总线端 Kl. R点⽕开关位置 1 (总线端 Kl. R)15Kl.31总线端 Kl. 31接地16PSU电源单元供电17MUTE收⾳机静⾳切换装置接⼝输出收⾳机静⾳切换装置信号的接⼝18K-Bus车⾝总线接⼝车⾝总线通信接⼝ULF 控制单元到车辆电源系统的连接通过⼀个 54 芯插头连接建⽴。

线脚布置，54 芯插座线脚类型描述1E话筒正极2------3------4------5------6------7------8------9------10------11A快速压紧适配接⼝中充电电⼦控制系统的起动信号12------13------14------15E/A车⾝总线接⼝16------17V总线端 Kl. 30，供电18------19E话筒负极20------21E话筒导线屏蔽22------汽车技师帮技术资料23------24------25------26------27------28------29------30------31------32E发送 / 接收按钮的正极33E收⾳机 (或 DSP 功率放⼤器、数码⾳响处理器) 的开关信号34E补偿器开关信号 (选装)35E总线端 Kl. R36M总线端 Kl.31，接地37A扬声器正极⾳频信号38A扬声器负极⾳频信号39M总线端 Kl. 31，接地 (内部与线脚 Pin 36 相连)40------41------42------43------44------45------46------47------48------49------50------51A收⾳机静⾳切换信号52------53------54------A = 输出端E = 输⼊端E/A = 输⼊端和输出端M = 接地V = 供电线脚布置的最新说明参见 BMW 诊断系统功能⽅式ULF 控制单元控制免提通话设备和移动电话蓄电池的充电过程。

新车新技术New Car Tech栏目编辑：高中伟 ******************48·November-CHINA (接上期)十三、车内照明装置F30平台车内照明装置电路图见图29，该平台使用车灯套装可选配置(SA563)，车内照明大多由LED实现，行李箱照明由REM(后部电子模块)控制。

FEM(前部电子模块)负责启动所有车内照明装置。

前车顶区域车内照明装置的部件集成在车灯功能中心和遮阳板中，脚部空间照明装置安装在仪表板底部，由车顶功能中心为后排车内照明装置供电。

十四、自动恒温空调系统在F30平台中，自动恒温空调(IHKA)是加热与空调系统的标准配置。

自动恒温调节装置可根据控制面板设置的数值，调节出风温度，自动恒温空调系统在控制出风温度时，还会考虑到车内温度，如果车内温度与设定温度存在较大差异，则会将出风温度控制为低于或高于设定温度，以便迅速达到设定温度。

因此，F30平台的IHKA在控制面板1-驾驶员侧前部脚部空间照明灯；2-手套箱灯；3-手套箱开关；4-前乘客侧前部脚部空间照明灯；5-发动机室配电盒；6-前部电子模块(FEM)；7-前乘客侧前部车门内侧拉手照明装置；8-前乘客侧车门外侧拉手地面照明装置；9-前乘客侧前部登车照明装置；10-前乘客侧前部车门触点；11-前乘客侧B 柱照明装置；12-后乘客侧车门内拉手照明装置；13-后乘客侧车门外拉手地面照明装置；14-后乘客侧登车照明装置；15-前乘客侧后车门触点；16-行李箱配电盒；17-后部电子模块(REM)；18-行李箱照明灯；19-带行李箱盖锁的行李箱盖接触开关；20-后部车内照明灯单元；21-驾驶人侧后车门触点；22-驾驶人侧后部登车照明装置；23-驾驶人侧后车门外拉手地面照明装置；24-驾驶人侧后部车门内拉手照明装置；25-驾驶人侧B 柱照明装置；26-带前排内部照明装置的车顶功能中心(FZD)；27-驾驶人车门触点； 28-驾驶人侧前部登车照明装置；29-驾驶人侧前部车门外拉手地面照明装置；30-驾驶人侧前部车门内拉手地面照明装置；31-驾驶人侧化妆镜灯开关；32-驾驶人侧化妆镜灯；33-仪表板灯；34-乘客侧化妆镜灯；35-乘客侧化妆镜灯开关；Kl.30B-总线端30基本操作图29 F30平台车内照明装置电路图中增加了一个车内温度传感器。

(接上期)四、后部电子模块(REM)后部电子模块(REM)位于F30平台行李箱的右侧，结构如图11所示，REM执行JB和PDC的功能。

表3列出了REM的功能与相关控制单元的对比。

在REM内通过相应保险丝为后窗玻璃加热装置、后部电动车窗升降器、百叶卷帘等功能提供保护。

后窗玻璃加热装置、后部电动车窗升降器、百叶卷帘等功能通过REM内的继电器接通。

五、便捷登车及启动(CAS)系统1.系统电路登车涉及中控锁基本登车系统和舒适登车系统(SA322)两个不同系统。

以往CAS 控制单元的整个登车控制功能完全集成在FEM内，机械登车方式仅限于打开驾驶人车门锁，因此无法完全锁止车辆(带有SA302防盗报警装置时除外)。

F30平台便捷登车及启动系统电路图如图12所示。

2.CAS功能F30平台中不再采用钥匙插口，作为标配功能，无需钥匙即可启动车辆，该功能称为“被动启动”。

但是登车时仍需启用识新宝马3系F30平台普通车辆电气系统技术剖析(二)◆文/山东 刘春晖2012年7月13日，基于“F30”平台的宝马新世代3系列在中国正式发布，现已开始销售。

新宝马328i使用新的4缸涡轮增压发动机，0-100km/h加速仅需5.9s，与6缸涡轮增压发动机相比，只相差0.4s，从加速性能上来说，性价比很高。

宝马新世代3系列除了大家熟悉的四门、双门、敞篷、旅行车版本之外，还加入了一位新成员，即3-GT series。

新3系将采用宝马MSB车身架构。

本文将介绍宝马新3系F30平台普通车辆电气系统技术剖析。

图11 REM结构示意图①插头(54芯) ②插头(26芯) ③插头(26芯)④保险丝 ⑤插头(1芯，B+供电)1-动态稳定控制系统(DSC) 2-数字式发动机电子系统(DME)或数字式柴油机电子系统(DDE)3-变速器电子控制系统(EGS) 4-发动机室盖接触开关 5-酒店位置开关(仅限美国版)6-前部电子模块(F E M) 7-遥控信号接收器 8-车内天线(前部) 9-集成式底盘管理系统(I C M) 10-START-STOP 按钮 11-环形天线(收发答器线圈) 12-制动灯开关 13-离合器开关(仅限手动变速器) 14-电动转向锁(ELV) 15-中控锁按钮/危险报警灯开关 16-转向柱开关中心(SZL)17-行李箱盖按钮(根据型号标配安装) 18-组合仪表(KOMBI) 19-碰撞和安全模块(ACSM)图12 F30平台CAS系统电路图图13 F30平台数据传输冗余系统示意图别发射器。
