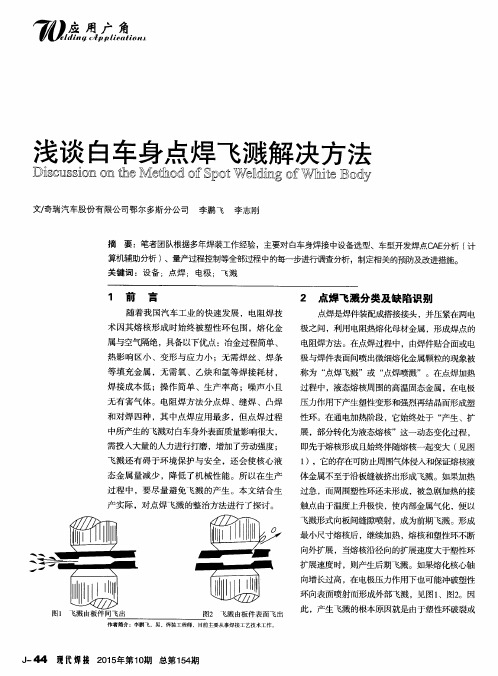

白车身点焊飞溅解决方法探讨

焊接飞溅产生的原因及克服途径在CO2焊中，大部分焊丝熔化金属可过渡到熔池，有一部分焊丝熔化金属飞向熔池之外，飞到熔池之外的金属称为飞溅。

特别是粗焊丝CO2气体保护焊大参数焊接时，飞溅更为严重，飞溅率可达20%以上，这时就不可能进行正常焊接工作了。

飞溅是有害的，它不但降低焊接生产率，影响焊接质量，而且使劳动条件变差。

由于焊接参数的不同，CO2焊具有不同的熔滴过渡形式，从而导致不同性质的飞溅。

其中，可分为熔滴自由过渡时的飞溅和短路过渡时的飞溅。

（1）熔滴自由过渡时的飞溅：在CO2气氛下，熔滴在斑点压力的作用下上挠，易形成大滴状飞溅。

这种情况经常发生在较大电流焊接时，如用直径1.6mm焊丝、电流为300～350A，当电弧电压较高时就会产生。

如果再增加电流，将产生细颗粒过渡，这时飞溅减小，主要产生在熔滴与焊丝之间的缩颈处，该处的电流密度较大使金属过热而爆断，形成颗粒细小的飞溅。

在细颗粒过渡焊接过程中，可能由熔滴或熔池内抛出的小滴飞溅。

这是由于焊丝或工件清理不当或焊丝含碳量较高，在熔化金属内部大量生成CO等气体，这些气体聚积到一定体积，压力增加而从液体金属中析出，造成小滴飞溅。

大滴过渡时，如果熔滴在焊丝端头停留时间较长，加热温度很高，熔滴内部发生强烈的冶金反应或蒸发，同时猛烈地析出气体，使熔滴爆炸而生成飞溅。

另外，在大滴状过渡时，偶尔还能出现飞溅，因为熔滴从焊丝脱落进入电弧中，在熔滴上出现串联电弧，在电弧力的作用下，熔滴有时落入熔池，也可能被抛出熔池而形成飞溅。

（2）熔滴短路过渡时的飞溅：熔滴短路过渡时的飞溅形式很多。

飞溅总是发生在短路小桥破断的瞬时。

飞溅的大小决定于焊接条件，它常常在很大范围内改变。

产生飞溅的原因目前有两种看法，一种看法认为飞溅是由于短路小桥电爆炸的结果。

当熔滴与熔池接触时，熔滴成为焊丝与熔池的连接桥梁，所以称为液体小桥，并通过该小桥使电路短路。

短路之后电流逐渐增加，小桥处的液体金属在电磁收缩力的作用下急剧收缩，形成很细的缩颈。

白车身电阻焊焊接飞溅控制研究摘要：随着社会的不断发展，人们对于汽车的需求不断增加，由此促进了汽车产业的快速发展。

但汽车产业在不断发展的同时，也伴随着许多问题的出现。

比如越来越多的汽车开始更多的使用各种新兴材料进行加工升级，但是要这些新兴材料的同时，却又没有对加工技术进行改善，由此就会使传统焊接加工与新兴材料结合出现飞溅的问题。

本文将针对这种现象展开论述。

关键词：白车身；电阻点焊；焊接飞溅；检查与控制前言随着我国经济实力的不断增强，在科技方面的也有了一定的成就，对于汽车行业的焊接过程有了更大的进步。

虽然我国在白车身电阻点焊焊接方面已取得一定的进步，但与其他发达国家的焊接技术相比，依旧存在较大的差距。

未来我们汽车行业将会对这些问题进行解决，用更优质的科技技术来提高我国的经济实力，在国际的汽车行业当中占领更多的优势资源。

针对这种现况，我国相关汽车行业应该加以重视，并通过不断学习了解问题以解决问题，提升自身焊接技术水平，减少焊接过程中出现大量飞溅的情况，从而促进整体汽车行业的更好发展。

一、焊接过程中出现飞溅的原理一般出现焊接飞溅的情况，是在电阻点焊时受到压力挤压所导致的结果。

当电阻点焊受到压力时，电流就会快速产生大量的电阻热，然后在工件的衔接之处发热使其融化，当工件之间相连的地方融化后就可以进行焊接了。

若要进行更加细致，无缩孔和裂纹的焊接，就要用更大的电流使工件的中间部位有更大的压力，从而实现持续压力下熔核能够到达冷却结晶的效果。

电阻点焊主要有三个步骤，预压，通电以及保持。

这三个步骤中，最应当注重的是通电这一过程。

当两者工件通电时，两者之间的部位会出现两层的情况，一层是在外面包裹着的塑性环，另一层是在里面的部位叫做熔核区。

外层的塑性还可以阻挡里层的熔核区泄出从而造成飞溅的情况。

然而，如果热量过高，塑性环和熔核区就会快速膨胀，从而突破了电极头的范围，此时熔核区就会突破塑性还的束缚从而飞溅出去。

此外，当熔核区比塑性环的生长速度更快时，也会出现这种飞溅的状况。

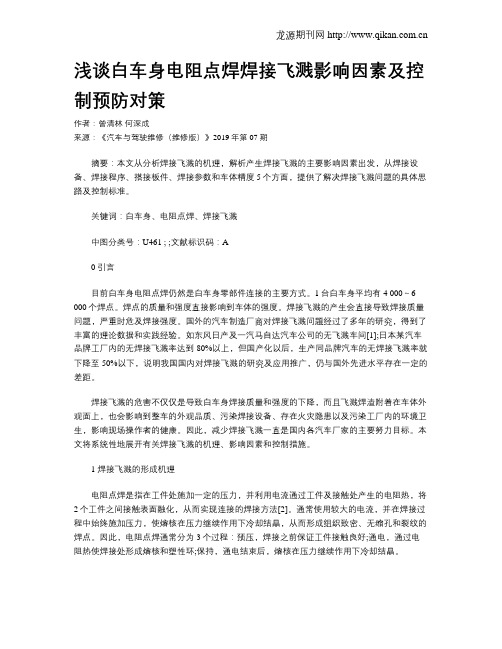

浅谈白车身电阻点焊焊接飞溅影响因素及控制预防对策作者：曾清林何深成来源：《汽车与驾驶维修（维修版）》2019年第07期摘要：本文从分析焊接飞溅的机理，解析产生焊接飞溅的主要影响因素出发，从焊接设备、焊接程序、搭接板件、焊接参数和车体精度5个方面，提供了解决焊接飞溅问题的具体思路及控制标准。

关键词：白车身、电阻点焊、焊接飞溅中图分类号：U461 ; ;文献标识码：A0 引言目前白车身电阻点焊仍然是白车身零部件连接的主要方式。

1台白车身平均有4 000～6 000个焊点。

焊点的质量和强度直接影响到车体的强度。

焊接飞溅的产生会直接导致焊接质量问题，严重时危及焊接强度。

国外的汽车制造厂商对焊接飞溅问題经过了多年的研究，得到了丰富的理论数据和实践经验。

如东风日产及一汽马自达汽车公司的无飞溅车间[1];日本某汽车品牌工厂内的无焊接飞溅率达到80%以上，但国产化以后，生产同品牌汽车的无焊接飞溅率就下降至50%以下，说明我国国内对焊接飞溅的研究及应用推广，仍与国外先进水平存在一定的差距。

焊接飞溅的危害不仅仅是导致白车身焊接质量和强度的下降，而且飞溅焊渣附着在车体外观面上，也会影响到整车的外观品质、污染焊接设备、存在火灾隐患以及污染工厂内的环境卫生，影响现场操作者的健康。

因此，减少焊接飞溅一直是国内各汽车厂家的主要努力目标。

本文将系统性地展开有关焊接飞溅的机理、影响因素和控制措施。

1 焊接飞溅的形成机理电阻点焊是指在工件处施加一定的压力，并利用电流通过工件及接触处产生的电阻热，将2个工件之间接触表面融化，从而实现连接的焊接方法[2]。

通常使用较大的电流，并在焊接过程中始终施加压力，使熔核在压力继续作用下冷却结晶，从而形成组织致密、无缩孔和裂纹的焊点。

因此，电阻点焊通常分为3个过程：预压，焊接之前保证工件接触良好;通电，通过电阻热使焊接处形成熔核和塑性环;保持，通电结束后，熔核在压力继续作用下冷却结晶。

当在通电加热过程中，工件接触表面会产生塑性环和熔核区，塑性环在外层，熔核区在内层。

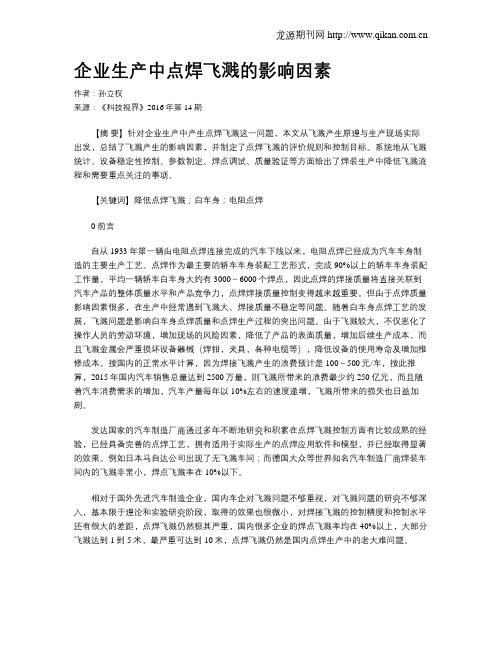

企业生产中点焊飞溅的影响因素作者：孙立权来源：《科技视界》2016年第14期【摘要】针对企业生产中产生点焊飞溅这一问题，本文从飞溅产生原理与生产现场实际出发，总结了飞溅产生的影响因素，并制定了点焊飞溅的评价规则和控制目标。

系统地从飞溅统计、设备稳定性控制、参数制定、焊点调试、质量验证等方面给出了焊装生产中降低飞溅流程和需要重点关注的事项。

【关键词】降低点焊飞溅；白车身；电阻点焊0 前言自从1933年第一辆由电阻点焊连接完成的汽车下线以来，电阻点焊已经成为汽车车身制造的主要生产工艺。

点焊作为最主要的轿车车身装配工艺形式，完成90%以上的轿车车身装配工作量，平均一辆轿车白车身大约有3000～6000个焊点，因此点焊的焊接质量将直接关联到汽车产品的整体质量水平和产品竞争力，点焊焊接质量控制变得越来越重要。

但由于点焊质量影响因素很多，在生产中经常遇到飞溅大、焊接质量不稳定等问题。

随着白车身点焊工艺的发展，飞溅问题是影响白车身点焊质量和点焊生产过程的突出问题。

由于飞溅较大，不仅恶化了操作人员的劳动环境，增加现场的风险因素，降低了产品的表面质量，增加后续生产成本，而且飞溅金属会严重损坏设备器械（焊钳，夹具，各种电缆等），降低设备的使用寿命及增加维修成本。

按国内的正常水平计算，因为焊接飞溅产生的浪费预计是100～500元/车，按此推算，2015年国内汽车销售总量达到2500万量，则飞溅所带来的浪费最少约250亿元，而且随着汽车消费需求的增加，汽车产量每年以10%左右的速度递增，飞溅所带来的损失也日益加剧。

发达国家的汽车制造厂商通过多年不断地研究和积累在点焊飞溅控制方面有比较成熟的经验，已经具备完善的点焊工艺，拥有适用于实际生产的点焊应用软件和模型，并已经取得显著的效果。

例如日本马自达公司出现了无飞溅车间；而德国大众等世界知名汽车制造厂商焊装车间内的飞溅非常小，焊点飞溅率在10%以下。

相对于国外先进汽车制造企业，国内车企对飞溅问题不够重视，对飞溅问题的研究不够深入，基本限于理论和实验研究阶段，取得的效果也很微小，对焊接飞溅的控制精度和控制水平还有很大的差距，点焊飞溅仍然极其严重，国内很多企业的焊点飞溅率均在40%以上，大部分飞溅达到1到5米，最严重可达到10米，点焊飞溅仍然是国内点焊生产中的老大难问题。

点焊飞溅的解决方法
点焊飞溅的解决方法可以从以下几个方面考虑：
1. 焊丝材料：选择合适的焊丝材料是减少点焊飞溅的重要因素。

例如，可以选择低合金钢焊丝或镀铜焊丝，这些焊丝的表面比较光滑，可以有效减少飞溅。

2. 焊接电流和电压：适当的焊接电流和电压设置也是减少点焊飞溅的关键。

电流过大会导致熔化过快，产生大量飞溅。

电压过高也会使飞溅增加。

因此，需要根据实际情况调整焊接参数，以获得最佳的焊接效果。

3. 焊接速度：适当的焊接速度可以减少飞溅的产生。

过快的焊接速度会导致熔池不稳定，增加飞溅的可能性。

过慢的焊接速度则会使热量过度集中，同样会增加飞溅。

4. 保护气体：在焊接过程中，使用保护气体可以减少氧化和飞溅的产生。

例如，使用活性气体或惰性气体对熔池进行保护，可以有效减少飞溅。

5. 焊枪角度和高度：在焊接过程中，焊枪的角度和高度也会影响飞溅的产生。

保持适当的焊枪角度和高度可以使热量更加集中，减少飞溅。

6. 焊工技能：提高焊工的技能水平也是减少点焊飞溅的有效方法。

通过培训和实践，可以提高焊工的操作技能和经验，从而减少飞
溅的产生。

综上所述，减少点焊飞溅需要从多个方面综合考虑，包括焊丝材料、焊接参数、焊接速度、保护气体、焊枪角度和高度以及焊工技能等。

通过合理的调整和控制，可以有效减少点焊飞溅，提高焊接质量和效率。

焊接时焊渣飞溅的原因及措施
嘿，朋友们！今天咱来聊聊焊接时那让人头疼的焊渣飞溅问题！你知道吗，就好像一场混乱的战斗，那些焊渣到处飞溅，真是让人又气又无奈啊！
咱先说原因哈。

电流电压没调好，这不就像是给焊接这场战斗派了不合适的兵力，能不乱套嘛！就好比炒菜盐放多了或者放少了，味道肯定不对劲。

再就是焊条角度不对，哎呀呀，这就好比射击瞄歪了，能打中目标才怪呢！还有焊接速度过快或过慢，这和跑步似的，跑太快或者太慢都容易出问题呀！
那咋办呢？别着急，咱有办法！首先得把电流电压调好啊，就像给战士找到最适合的武器装备。

你得认真琢磨，多试试，找到那个最佳的点。

焊条角度也得注意，要找到最合适的姿势，就像打拳要有个标准的架势一样。

还有啊，焊接速度要把握好，不快不慢，稳稳当当，可别像没头苍蝇似的乱焊一通。

我记得有一次，我和老张一起干活，就因为他没注意这些，结果焊渣飞溅得到处都是，把旁边的东西都弄脏了，还差点烫到人呢！老张自己也懊恼得不行。

所以啊，朋友们，可千万要重视起来。

焊接可不是小事，那焊渣飞溅看似不起眼，一不小心就能惹出大麻烦。

咱得把这些问题都解决好，才能做出漂亮的焊接活儿。

别小看这一点点细节，往往就是细节决定成败啊！就像建大楼，一块砖没砌好可能整栋楼都不稳。

大家说是不是这个理儿？让我们一起重视起来，把焊接时的焊渣飞溅问题彻底解决掉！。

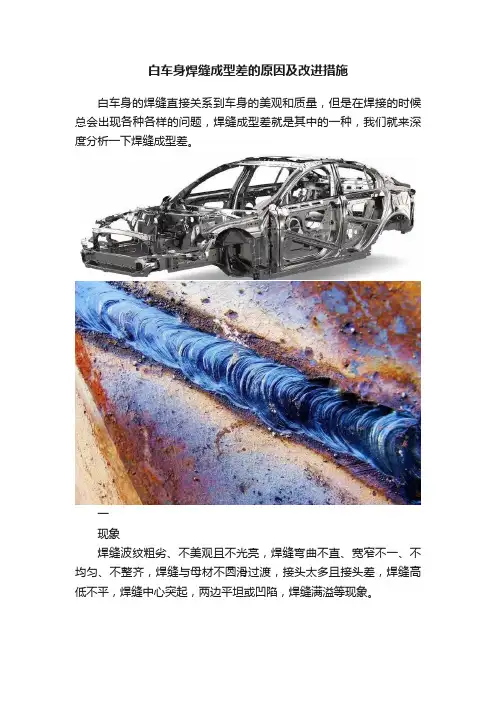

白车身焊缝成型差的原因及改进措施白车身的焊缝直接关系到车身的美观和质量，但是在焊接的时候总会出现各种各样的问题，焊缝成型差就是其中的一种，我们就来深度分析一下焊缝成型差。

一现象焊缝波纹粗劣、不美观且不光亮，焊缝弯曲不直、宽窄不一、不均匀、不整齐，焊缝与母材不圆滑过渡，接头太多且接头差，焊缝高低不平，焊缝中心突起，两边平坦或凹陷，焊缝满溢等现象。

二原因出现这种现象的原因主要是：1、焊件坡口角度不当或装配间隙不均匀，例如焊接中运条（枪）速度过快或过慢、摆动幅度过大或过小；2、焊枪角度不正确；3、焊工操作不熟练或者没有按照焊接规范操作；4、导电嘴孔径太大；5、焊接电弧没有严格对准坡口中心；6、焊丝、焊件及保护气体中含有水分7、焊口清理不干净；8、焊接电流过大或过小。

三防治措施防治措施主要有如下9点：1、焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求；2、焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。

3、加强焊接专业知识培训，提高操作水平；4、根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度；5、反复调试选择合适的焊接规范；6、保持焊枪合适的倾角，选择合适的导电嘴径；7、力求使焊接电弧与坡口严格对中；8、焊前仔细清理焊丝、焊件；9、保证保护气体的纯度。

四补救措施一旦白车身发生焊接成型差以后，要从下面几点来及时补救：1、加强焊后自检和专检，发现问题及时处理；2、对于焊缝成型差的焊缝，进行打磨、补焊；3、达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；4、加强焊接验收标准的学习，严格按照标准施工。

焊缝成型差会影响美观也会影响焊接质量，做好成型是基础，这对焊接工艺要求高，是保证造好车、高质量车的基础。
