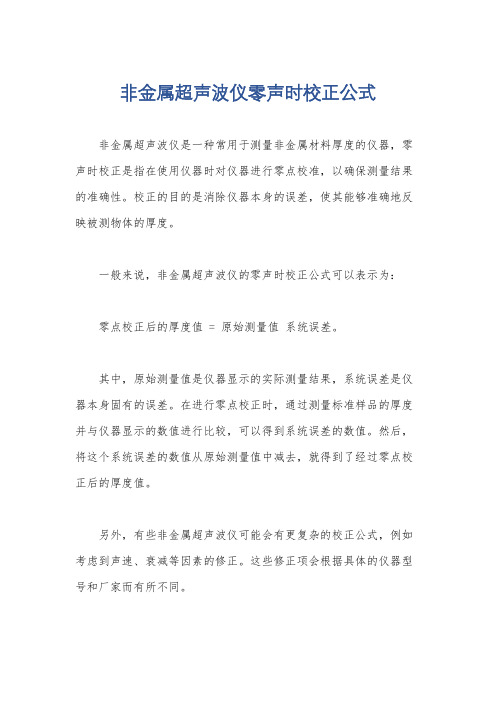

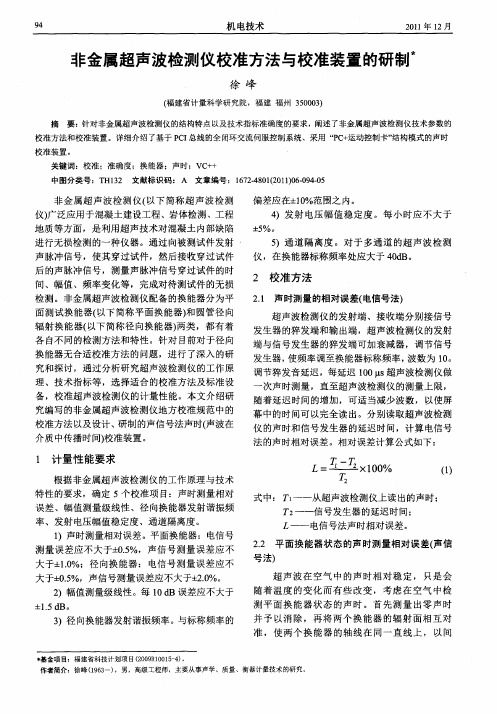

非金属超声波仪零声时校正公式
非金属超声波仪是一种常用于测量非金属材料厚度的仪器，零声时校正是指在使用仪器时对仪器进行零点校准，以确保测量结果的准确性。
校正的目的是消除仪器本身的误差，使其能够准确地反映被测物体的厚度。
一般来说，非金属超声波仪的零声时校正公式可以表示为：
零点校正后的厚度值 = 原始测量值系统误差。
其中，原始测量值是仪器显示的实际测量结果，系统误差是仪器本身固有的误差。
在进行零点校正时，通过测量标准样品的厚度并与仪器显示的数值进行比较，可以得到系统误差的数值。
然后，将这个系统误差的数值从原始测量值中减去，就得到了经过零点校正后的厚度值。
另外，有些非金属超声波仪可能会有更复杂的校正公式，例如考虑到声速、衰减等因素的修正。
这些修正项会根据具体的仪器型号和厂家而有所不同。
需要注意的是，零声时校正公式的具体形式可能会因仪器型号、厂家和测量要求的不同而有所差异。
因此，在进行零点校正时，最
好参考所使用仪器的操作手册或者向厂家进行咨询，以确保校正的
准确性和有效性。
非金属超声波检测仪使用说明书ZBL-U520/510 非金属超声检测仪使用说明书ZBL-U520（U510）非金属超声检测仪使用说明书本说明书中的约定： 0第 1 章概述 (1)1.1 简介 (1)1.2 超声仪的组成 (1)1.3 主要性能指标 (6)1.4 工作环境要求 (7)1.5 超声仪的维护、保养及使用过程中的注意事项 (7)1.6 测试前的准备 (9)1.7 功能选择 (10)第 2 章基本操作方法介绍 (11)2.1 输入方法 (11)2.2 调零 (12)2.3 采样参数的调整 (15)2.4 波形操作 (17)2.5 手动判读首波声时、幅度 (19)2.6 手动寻找首波 (20)2.7 数据传输 (21)2.8 软件升级 (24)第 3 章超声回弹综合法检测混凝土抗压强度 (26)3.1 进入测强功能 (26)3.2 测试前的准备 (27)3.3 工程参数的设置 (27)3.4 测试界面说明 (31)3.5 测试界面操作 (32)3.6 分析处理 (35)3.7 文件管理 (38)第 4 章超声法检测混凝土缺陷 (41)4.1 进入测缺功能 (41)4.2 测试前的准备 (41)4.3 工程参数的设置 (42)4.4 测试界面说明 (45)4.5 测试界面操作 (46)4.6 分析处理 (49)4.7 文件管理 (52)第 5 章声波透射法检测基桩完整性（自动记录） (56)ZBL-U520（U510）非金属超声检测仪使用说明书5.1 简介 (56)5.2 测试前的准备 (59)5.3 设置工程参数 (60)5.4 测试界面说明 (66)5.5 测试新剖面 (68)5.6 打印波形： (74)5.7 检测新的剖面或新的桩 (74)5.8 续测剖面 (74)5.9 数据文件管理 (75)5.10 对已测桩进行分析 (78)第 6 章声波透射法检测基桩完整性（手动记录） (82)6.1 简介 (82)6.2 测试前的准备 (82)6.3 设置工程参数 (83)6.4 测试界面说明 (86)6.5 测试新剖面 (89)6.6 打印波形： (93)6.7 检测新的剖面或新的桩 (94)6.8 续测剖面 (94)6.9 数据文件管理 (94)6.10 对已测桩进行分析 (94)第 7 章超声平测法检测混凝土表面浅裂缝 (95)7.1 进入测缝功能 (95)7.2 测试前的准备 (96)7.3 工程参数的设置 (96)7.4 测试界面说明 (99)7.5 测试界面操作 (101)7.6 分析处理 (105)7.7 文件管理 (107)第 8 章单孔一发双收测井软件 (111)8.1 简介 (111)8.2 工程参数设置 (112)8.3 使用压电陶瓷换能器作为发射源的测试 (118)8.4 使用超磁致伸缩换能器或电火花作为震源测试 (124)ZBL-U520（U510）非金属超声检测仪使用说明书8.5 文件管理 (127)附加说明: (130)参考资料： (131)本说明书中的约定：A. 灰色背景、带黑色方框的文字表示屏幕上的一个按钮，如：分析、参数等。
（31）RSM-SY7（F）非金属超声波检测仪操作规程
RSM-SY7(F)非金属超声波检测仪操作规程
一、打开仪器电源，确认设备状态完好。
二、将四只换能器正确的连接在仪器上，卡好卡口，进入测试状态。
三、打开采集软件进入界面，根据施工单位提供的信息，进行相应
的参数设置。
四、设置完成后，开始采样，查看是否所有检测剖面的设置合理，
波形清晰。
再开始拉动环能器连接，将换能器往上提升，直到
显示的深度为零时停止采样。
五、波形采集完成后，将波形的导出到电脑上用RSM声波透射分析
软件进行相应的分析工作。
六、试验完成，关闭仪器电源并做好仪器使用记录。
七、非本检测所检测人员不得操作本机。
八、维护和保养：
1、仪器应存放在干燥清洁的地方，避免强烈振动。
2、仪器应避免油或水等进入位器内部。
3、仪器长时间不工作时，应定期开机和充放电，一般每月一次。
4、请勿撞击、跌落仪器和随意拆卸仪器以避免损坏。
非金属声波检测仪标准引言：非金属声波检测仪是一种用于检测非金属材料中缺陷的仪器。
它通过发射声波并接收反射波来分析材料中的缺陷情况。
本文将介绍非金属声波检测仪的标准，包括其工作原理、技术指标、应用范围以及使用注意事项等内容。
一、工作原理非金属声波检测仪利用超声波的传播特性来检测材料中的缺陷。
当超声波传播到材料中的缺陷区域时，会发生反射、散射和透射等现象。
通过接收和分析这些反射波，可以确定材料中的缺陷位置、形状和大小。
二、技术指标1.探头频率：非金属声波检测仪的探头频率决定了其对不同材料和缺陷的检测能力。
通常，低频探头适用于检测深埋缺陷，高频探头适用于检测浅层缺陷。
2.检测灵敏度：非金属声波检测仪的检测灵敏度是指其能够检测到的最小缺陷尺寸。
一般来说，检测灵敏度越高，仪器的检测能力越强。
3.分辨率：非金属声波检测仪的分辨率是指其能够分辨出两个相邻缺陷的最小距离。
分辨率越高，仪器的检测精度越高。
4.信噪比：非金属声波检测仪的信噪比是指信号与噪声的比值。
信噪比越高，仪器的信号检测能力越强。
5.工作温度范围：非金属声波检测仪的工作温度范围应满足实际应用环境的需求。
三、应用范围非金属声波检测仪广泛应用于航空航天、汽车制造、电力设备、建筑结构等领域。
具体应用包括但不限于以下几个方面：1.材料缺陷检测：非金属声波检测仪可用于检测材料中的裂纹、气孔、夹杂物等缺陷。
2.焊接质量检测：非金属声波检测仪可用于检测焊接接头中的缺陷，如焊缝断裂、未焊透等。
3.涂层质量检测：非金属声波检测仪可用于检测涂层中的缺陷，如涂层剥落、气泡等。
4.混凝土结构检测：非金属声波检测仪可用于检测混凝土结构中的裂缝、空洞等缺陷。
5.复合材料检测：非金属声波检测仪可用于检测复合材料中的层间剥离、纤维断裂等缺陷。
四、使用注意事项1.操作人员应熟悉非金属声波检测仪的使用方法和操作规程，并按照操作手册进行操作。
2.在使用非金属声波检测仪之前，应对仪器进行校准，确保其工作稳定和准确。
非金属超声波检测分析仪操作规程
1、将仪器连接好，通电确认仪器能正常使用。
2、连接换能器，打开开关，出现使用界面。
3、选择测试功能，输入已知工程信息后，按确认键。
4、选择检测物，设定检测参数。
5、进行调零检测。
6、在检测界面下，按采样键仪器开始发射超声波并采样。
仪器自动调整好波形后，再次按该键仪器停止发射和采样。
并显示所测得数值。
7、按关闭按钮，关闭检测通道。
8、按上述步骤进行重复测试。
9、试验检测完成后，拆卸仪器，装箱保存。
回弹仪操作规程
1、将回弹仪进行回零操作。
2、在检测物上选择测区。
3、在每个测区上均匀进行16个点检测，并记录。
4、根据规则进行修订计算。
5、检测碳化深度。
6、查表得到回弹强度值。
7、检测完毕，清理仪器，装箱保存。
非金属超声波仪零声时校正公式全文共四篇示例，供读者参考第一篇示例：非金属超声波仪是一种常用于材料表征和瑕疵检测的仪器，通常用于测量材料的声速和声衰减等参数。
在使用非金属超声波仪时，准确的零声时校正是非常重要的。
零声时校正是为了消除仪器以及环境因素引起的误差，确保测量结果的准确性和可靠性。
一般来说，超声波在传播过程中，会经历反射、折射、散射和衍射等多种现象，这些现象会影响到超声波信号的接收和处理。
而零声时校正则是为了将这些干扰因素带来的误差消除掉，确保超声波仪能够准确地获取被测材料的声速和声衰减等参数。
针对非金属超声波仪的零声时校正，我们可以采用以下公式进行校正：\[T_0 = (T_2 - T_1) + T_3 - 2T_4\]\[T_0\]表示零声时，\[T_1\]表示声学延迟时间，\[T_2\]表示收发器传输延迟时间，\[T_3\]表示接收延迟时间，\[T_4\]表示信号处理延迟时间。
在实际操作过程中，我们通常会先将超声波探头放置在一个无法传声的介质中，记录下其接收到的信号时间\[t_0\]，然后将探头放置在被测材料上，记录其接收到的信号时间\[t\]。
根据以上公式，我们可以计算出零声时校正值\[T_0 = t - t_0\]。
在进行零声时校正时，需要注意以下几点：确保探头的位置稳定，避免其在测量过程中发生移动或者摆动，以免引起误差。
在进行零声时校正时，需要根据具体的实验条件对公式进行相应的修正，如考虑声波的传播速度、材料的密度等因素。
在进行零声时校正时，需要进行多次重复测量，取多次测量的平均值，以提高准确性和可靠性。
通过以上的零声时校正公式及注意事项，我们可以准确地对非金属超声波仪进行零声时校正，消除测量中的误差，确保测量结果的准确性和可靠性。
在实际的实验研究和工程应用中，零声时校正是非常重要的一环，对于保证测量结果的准确性和可靠性具有重要意义。
希望以上内容对您有所帮助。
第二篇示例：非金属超声波仪是一种非常重要的测试仪器，广泛应用于工业制造、材料科学、医疗领域等各个领域。
非金属超声检测仪的相关检测介绍随着科技的不断进步和人们对产品质量要求的提高，超声检测技术成为非常重要的一种无损检测技术。
在诸如飞机、桥梁、船舶、管道、压力容器、轴承等重要设备中，涉及到非金属材料的检测时，非金属超声检测仪显得尤为重要。
非金属超声检测仪可以检测诸如混凝土、玻璃纤维、树脂、塑料、陶瓷等非金属材料的缺陷及厚度等相关参数。
下面将介绍非金属超声检测仪的相关检测方法和检测参数。
检测方法探头检测法探头检测法是将探头插入被测物体内部，由发射电极所产生的超声波在物体内部传播，经受检材料中的缺陷后，被回波接收电极接收回波。
通过对回波的分析，可以确定被检物体中缺陷的位置和大小。
透射检测法透射检测法是将超声波从被检物体的一个面射入，另一个面接收。
透射检测法可以非常清晰的显示出被检物体中缺陷的位置、形状和大小等信息。
控制侧面法控制侧面法是将探头的侧面贴着被测物体表面，超声波沿被测物体的表面传播。
通过对回波的分析，可以确定被检物体中的缺陷位置、大小和深度等。
检测参数极化探头的极化是指超声波传输方向的指向。
探头极化的不同会导致传播和回波的改变，并且不同材料的反射率不同，在检测过程中需要根据具体情况进行选择。
中心频率和带宽中心频率是探头发射的超声波中心点的频率。
带宽是中心频率左右侧的频率范围。
中心频率和带宽的选择会影响到探头发射的超声波强度和探头检测的能力。
脉冲宽度脉冲宽度是指超声波脉冲的时间宽度，探头发射的超声波脉冲宽度影响着探头的分辨率。
通常情况下，脉冲宽度越窄，分辨率越高，探测结果越准确。
抑制抑制是指探头所能接收的超声波波束中不需要的信号(例如旁边的材料)的排斥力，对检测结果的准确性有着非常重要的影响。
总结非金属超声检测仪是一种非常重要的无损检测仪器，通过对非金属材料的缺陷及相关参数进行检测，可以保障重要设备的安全和可靠。
在实际使用过程中，需要根据具体情况合理选择探头的极化、中心频率和带宽、脉冲宽度以及抑制等相关参数，保证检测结果的准确性和可靠性。
非金属超声检测仪是怎么检测的背景介绍随着现代工业的快速发展，非金属材料在工业生产中的应用越来越广泛，其在汽车、飞机、船舶、建筑等领域中的应用得到了广泛的关注，然而随之而来的问题就是如何检测这些非金属材料的质量和缺陷。
而非金属超声检测仪就是专门检测这些材料缺陷的一种检测设备。
检测原理非金属超声检测仪主要采用超声波的原理来检测非金属材料的质量和缺陷。
超声波是一种机械波，主要是在弹性介质中传播，其频率一般在kHz~GHz之间，根据不同的波长和频率，可以获得不同应用的检测结果。
超声波在非金属材料中传播的速度和方向可以受到材料本身的性质和结构的影响。
当超声波遇到材料中的缺陷和异质性时，其传播速度和方向会发生变化，从而可以检测到材料中的缺陷和异质性。
检测步骤1.样品表面处理：在进行非金属超声检测之前，首先要对样品进行表面处理，除去样品表面的杂质和污垢，保证检测结果的准确性。
2.超声波发射：超声波发射器会向样品表面发射一束长延时的超声波脉冲，其频率和波长可以根据需要进行调整。
3.超声波传播：经过样品的超声波会在样品内部传播，如果遇到材料中的缺陷和异质性，其传播速度和方向会发生变化。
4.超声波接收：超声波接收器会接收经过样品的超声波，并将其转换成电信号。
5.信号处理：对接收到的超声波信号进行处理，可以得到材料中的缺陷和异质性的相关信息，包括大小、位置和形状等。
6.结果分析：对处理后的信号进行分析和综合判断，可以得到材料中的缺陷和异质性的详细信息。
应用范围非金属超声检测仪的应用范围非常广泛，包括但不限于：1.航空航天领域：非金属超声检测仪可以用于检测飞机、航天器等非金属材料的质量和缺陷，如复合材料的内部结构缺陷等。
2.汽车制造领域：非金属超声检测仪可以用于检测汽车零部件中的缺陷，如引擎缸体、轮毂等。
3.建筑领域：非金属超声检测仪可以用于检测建筑材料的质量和缺陷，如混凝土、钢筋等。
4.电力领域：非金属超声检测仪可以用于检测电力设备中的缺陷，如变压器绕组、电缆绝缘等。
RSM-SY7系列基桩多跨孔超声波自动循测仪-SY7（T）基桩多跨孔超声波自动循测仪（一）RSM（三通道）（二）-SY7（F）基桩多跨孔超声波自动循测仪 RSM（四通道）用途：1.基桩超声波透射法完整性检测2.混凝土裂缝深度检测3.混凝土超声回弹综合法强度检测4.地质勘察岩体纵波波速测试5.隧道岩体松动圈检测6.非金属材料动弹力学参数测试符合：﹡《建筑基桩检测技术规范JGJ106-2003》﹡《公路工程基桩动测技术规程JTG/TF81-01-2004》﹡《铁路工程基桩无损检测规范TB 10218-2008》﹡《超声回弹综合法检测混凝土强度技术规程CECS02:2005》﹡《超声法检测混凝土缺陷技术规程CECS21:2000》》﹡《铁路工程结构混凝土强度检测规程TB10426-2004技术特点：1、国际首创四通道自发自收基桩剖面全组合超声波检测，已申请多项发明专利2、自发自收电路设计，无需更换探头对应声测管的位置，一次提升完成六剖全组合测试，大幅提高检测速度，大大减轻现场检测人员工作强度3、三或四个独立可控收发通道，多管基桩声波透射检测效率更高4、每个剖面测试波形各自可控调节增益延迟5、采用超大真彩液晶显示屏，现场可同时清晰的观测6个剖面测试波形、波列、波速、．波幅等信息，测试过程中整桩质量一目了然可调，无漏点，无需重复测试测点移距5~50cm6、60m/mim自动计数提升装置连接方便、快捷，最大提升速度可达7、、仪器采用金属外壳，结构牢固，耐用8标准配置：数量序号备注名称SY7 (T)/SY7 (F)台1 采集仪1深度计数器及连接电缆2套 2纵向跨孔单发单收传感器)(四通道4只米三种任选三只3只3 50米/70米/100平面纵波传感器及连接电缆F=50KHz 14 对超声波测试分析软件1套5管口滑轮 6 四通道4只只3绕线盘个个7 四通道43电源适配器及触摸笔1套8仪器包装箱1个9配件包装箱个1 10USB 根11 连接线1U1盘2G 12 个三脚架131副仪器照片：RSM-SY7（T） RSM-SY7（F）RSM-SY7配件报价：RSM-SY7（W）基桩多跨孔超声波自动循测仪用途：1.基桩超声波透射法完整性检测2. 混凝土裂缝深度检测3. 混凝土超声回弹综合法强度检测4. 地质勘察岩体纵波波速测试5. 隧道岩体松动圈检测6. 非金属材料动弹力学参数测试符合：﹡《建筑基桩检测技术规范JGJ106-2003》﹡《公路工程基桩动测技术规程JTG/TF81-01-2004》TB 10218-2008》﹡《铁路工程基桩无损检测规范》:2005﹡《超声回弹综合法检测混凝土强度技术规程CECS02﹡《超声法检测混凝土缺陷技术规程CECS21:2000》TB10426-2004》﹡《铁路工程结构混凝土强度检测规程﹡《广东省建筑地基基础检测规范DBJ15-60-2008》技术特点：7.无线方式操控主机，无线操控距离可达100m8. 体积小，重量轻，携带方便，便于操作9. 国际首创四通道自发自收基桩剖面全组合超声波检测，已申请多项发明专利10. 自发自收电路设计，无需更换探头对应声测管的位置，一次提升完成六剖全组合测试，大幅提高检测速度，大大减轻现场检测人员工作强度11. 四个独立可控收发通道，多管基桩声波透射检测效率更高12. 每个剖面测试波形各自可控调节增益延迟13. 测点移距5~50cm可调，无漏点，无需重复测试14. 自动计数提升装置连接方便、快捷，最大提升速度可达60m/mim15. 仪器采用金属外壳，结构牢固，耐用5 平面纵波传感器及连接电缆1对F=50KHz16 套超声波测试分析软件只管口滑轮474绕线盘8 个9 1 套电源适配器个仪器包装箱10 1 1配件包装箱个11112 网口通讯线根13副三脚架1仪器照片：性能指标：RSM-SY7(W)型号主控形式外置笔记本电脑或平板电脑采样方式同步自发自收显示模式无操作方式笔记本电脑操作储存模式电子硬盘通讯方式无线通讯，无线距离100m深度计数方式自动计数触发方式信号触发采样间隔sμ～200μs0.1记录长度1k 0.5～发射电压 500V/1000V可调放大增益82dB通道数四个独立可控自发自收通道一次提升测试剖面六个剖面发射脉宽～μ0.1s100μs连续可调频带宽度500kHz 300Hz～接受灵敏度v30≤μ道间串扰1/400 ≤数据传输模式传输 USB工作温度 -5 ℃40℃～供电模式小时7内置锂电池≧体积9cm ×18×25RSM-SY6基桩声波检测仪用途：超声波透射法完整性检测 1.2.混凝土裂缝深度检测3.混凝土超声波回弹综合法强度检测4.地质勘察岩体纵波波速测试5.隧道岩体松动圈检测6.非金属材料动弹性力学参数测试符合：﹡《建筑基桩检测技术规范JGJ106-2003》﹡《公路工程基桩动测技术规程JTG/TF81-01-2004》﹡《铁路工程基桩无损检测规划TB 10218-2008》﹡《超声回弹综合法检测混凝土强度技术规程ECS02:2005》》:2000﹡《超声法检测检测混凝土缺陷技术规程ECS21技术特点：1、内置高清晰、高亮度彩色液晶显示屏、采用全触摸屏操作，操作简单、易学2 操作平台，采集软件界面直观3、采用Windows大幅度提高检测速度避免手动提升误差，4、采用全自动深度计数器，5、采用全新自动判读功能，首波声时、声副判读更准确6、内置高能锂电池，满足野外长时间工作7、配备USB接口，U盘直接传输数据8、配备全新基跨孔超声波检测分析程序，自动输出报告并可输出到Word9、体积小、重量轻、携带方便标准配置：RSM-SY6仪器照片性能指标：RSM-SY6 仪器型号s μs采样间隔～200μ连续可调内置工控机0.1主控形式记录长度1K 发射、接收独立分开0.5～采样方式发射电压480500V/1000V可选8.4英寸真彩显示屏显示方式640×82dB操作方式放大器增益触摸屏存储模式一个发射通道、两个接收通道通道数电子硬盘一次提升测试剖面两个剖面深度计数方式自动计数s0.1μ发射脉宽～100μs连续可调信号触发触发方式小时～300Hz500 Hz 供电模式带宽内置高能锂电池≥5 5℃～＋μ≤30v 40℃工作温度－接收灵敏度道间串拢）体积25×≤1/40016×7（cm数据传输方式传输USB 2kg （含电池）触发延时RSM-SY6 配件报价：序规格价格备注项目号1 夹心式平面声波换能器及连接电缆纵波测试用2000元/对2 2400元/夹心式平面声波换能器及连接电缆横波测试用对2 绕线盘个 /200元元350/个管口滑轮3L50只米桩基透射检测用 1700元/L701800米 4 一发一收跨孔换能器只元/ 桩基透射检测用L100/2000元只米桩基透射检测用5 一发一收跨孔换能器只元4000/2 岩石地质孔间波速测试用 L50米（含放大器）米元3500 岩石地质孔内波速测试用套/L506 一发双收单孔换能器套/元4000岩石地质孔内波速测试用L100米非金属声波检测仪-SY5RSMRSM-SY5(T)非金属声波检测仪用途：1.基桩超声波透射法完整性检测2.混凝土裂缝深度检测3.混凝土超声回弹综合法强度检测4.地质勘察岩体纵波波速测试5.隧道岩体松动圈检测6.非金属材料动弹性力学参数测试符合：﹡《建筑基桩检测技术规范JGJ106-2003》﹡《公路工程基桩动测技术规程JTG/TF81-01-2004》》﹡《铁路工程基桩无损检测规范TB 10218-2008》2005CECS 02:﹡《超声回弹综合法检测混凝土强度技术规程﹡《超声法检测混凝土缺陷技术规程CECS21:2000》技术特点：1、仪器做工精细、采用专业机箱2、界面直观、操作方便3、双通道接收电路，检测效率高4、可以连接：压电式、磁致伸缩、电火花等多种震源，功能可扩展5、首波初读时、声副可以自动判读、现场处理数据高效盘、储存卡都适应USB数据实现口传输、U6、分析结果一目了然波幅曲线，波速、深度-7、现场及时计算出深度-8、交直流两用，电池供电6小时以上RSM-SY5仪器照片： RSM-SY5 (T) 仪器照片：性能指标：RSM-SY5RSM-SY5(T) 型号分体机（现场须配笔记本电脑）内置工控机主控形式发射、接受独立分开发射、接受独立分开采样方式笔记本电脑显示屏 8.4寸真彩显示屏显示模式 640×480笔记本电脑鼠标键盘触摸屏操作方式笔记本电脑硬盘电子硬盘储存模式手动记录手动记录深度计数方式触发方式信号触发、外触发信号触发、外触发采样间隔μs2000.1μs0.1μ～200μs s～记录长度、1k、2k、4k、1k 0.5～8k五档可调0.5k发射电压500V/1000V 500V/1000V可选可选放大增益 82dB82dB通道数一个发射通道、两个接收通道一个发射通道、两个接收通道一次提升测试剖面两个剖面两个剖面发射脉宽连续可调μs连续可调～0.1μs100μs ～μ0.1s100 500kHz 300Hz～500kHz 300Hz～频带宽度 30 ≤接受灵敏度≤301/400 1/400 ≤≤道间串扰 USB传输传输USB 数据传输模式绕线轮3 个/元200．。
