汽车底盘构造与名称高清图解汽车底盘构造名称图解：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
汽车底盘传动系图解一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
离合器图解万向传动装置差速器图解汽车底盘行驶系图解由汽车的车架、车桥、车轮和悬架等组成。
汽车底盘行驶系的功能有：接受传动系的动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶；承受汽车的总重量和地面的反力；缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性；与转向系配合，保证汽车操纵稳定性。
汽车底盘行驶系图解汽车转向系图解下图为转向系结构图,主要由转向操纵机构和转向传动机构组成。
转向操纵机构包括转向盘和安全转向柱;转向传动机构包括转向器、左右横拉杆、转向节臂和转向节等。
稳定杆：转向时减少车体侧倾，增加操控性。
半轴：将发动机的动力传递到车轮上，驱动汽车。
转向拉杆：控制车轮的转向，调整前束。
下摆臂、上支臂：连接车轮和车体的悬挂构件。
万向轴：连接在两个轴之间，在一定范围内可任意改变两轴间的传动角度。
因为前轮是既要驱动，又要转向的!弹簧：弹性元件，起缓冲作用。
这个是螺旋弹簧，卡车用的是钢板弹簧，某些高档车用的是空气弹簧。
减震器：液压阻尼元件，吸收路面冲击的能量,并抑制弹簧压缩后回弹的力。
它与弹簧配合组成了减震系统，用于减缓因路面不平引起的车体震动。
减震器的阻尼力与弹簧的弹力，经过不同的调教匹配会产生出不同的底盘风格，比如运动型、舒适型。
汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转动；转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。
汽车底盘结构汽车底盘结构是指一辆汽车的重要组成部分，它是支撑整车和承载各种动力传输、悬挂系统、制动系统等关键组件的基础。
一个稳固和合理设计的底盘结构对于车辆的性能和安全起着至关重要的作用。
本文将从整体结构、框架布局和悬挂系统三个方面进行分析。
整体结构汽车底盘结构的整体设计主要包括前部结构、中央结构和后部结构。
前部结构是指发动机的安装底座，用于支撑发动机和与发动机相连接的传动系统。
中央结构是指车辆的主体框架，负责承载整车的重量以及各种力矩和压力。
后部结构是指汽车后部的底盘部件，一般用于安装悬挂系统和制动系统。
框架布局汽车底盘结构的框架布局主要包括前悬挂支架、后轴悬挂支架和中央横梁。
前悬挂支架一般由减震器、弹簧和相关连接杆组成，用于减轻和吸收前轮的冲击力，保证行驶的平顺性和稳定性。
后轴悬挂支架一般与前悬挂支架结构类似，用于支撑和缓冲后轮的冲击力。
中央横梁是连接前后悬挂支架和车身的关键部件，起到加强整体底盘结构的作用。
悬挂系统悬挂系统是汽车底盘结构的重要组成部分，它主要通过吊臂、弹簧和减震器等来减少车身的摇晃和颠簸感，提高行驶的舒适性和稳定性。
常见的悬挂系统包括独立悬挂系统和非独立悬挂系统。
独立悬挂系统是指每个车轮都有独立的悬挂装置，可以独立调节和控制，适用于高速行驶和复杂路况。
非独立悬挂系统是指两个车轮之间使用共享的悬挂装置，适用于低速行驶和平整路面。
总结汽车底盘结构作为整车的核心组成部分，对于车辆的性能和安全至关重要。
一个稳固和合理设计的底盘结构可以提高汽车的操控性能、行驶稳定性和行车安全。
在汽车的设计和制造过程中，需要综合考虑材料的强度、重量、成本等因素，以及车辆在不同的路况和使用环境下的实际需求，来确定最合适的底盘结构方案。
通过不断的研究和创新，我们可以期待未来的汽车底盘结构将会更加轻量化、刚性化和安全化。
汽车底盘构造与维修课件中职版汽车底盘是指汽车车身下部的所有构件和系统，包括底盘框架、悬挂系统、转向系统、刹车系统等。
底盘的构造和维修对汽车的性能和安全至关重要。
本课件将介绍汽车底盘的构造和维修知识。
一、底盘构造1.底盘框架：底盘框架由前、中、后三部分组成，通常采用钢板或铝合金材料制成。
底盘框架的主要功能是承载车身和各种底盘部件，并起到保护和减震作用。
2.悬挂系统：悬挂系统用于连接车身和车轮，使车身与地面之间保持适当的接触。
悬挂系统包括悬挂弹簧、减振器、车轮、悬挂臂等。
不同类型的悬挂系统有独立悬挂、非独立悬挂和半独立悬挂等。
3.转向系统：转向系统用于控制车辆的转向，使驾驶员能够方便地控制车辆的行驶方向。
转向系统包括转向机构、前轮转向角度调整装置和转向转向器等。
4.刹车系统：刹车系统用于控制车辆的停车和减速。
刹车系统包括制动器、刹车总泵、制动分泵等组成，常见的刹车系统有液压刹车系统和气压刹车系统。
5.传动系统：传动系统用于传输发动机的动力至车轮，通过传动装置将发动机的转速和扭矩传递给车轮，使车辆能够行驶。
传动系统有手动传动系统和自动传动系统两种。
二、底盘维修1.常见故障及处理方法：-悬挂系统故障：如悬挂弹簧断裂、减振器失效等，可通过更换零件进行修复。
-刹车系统故障：如刹车片磨损、制动失灵等，可通过更换刹车片、检修刹车总泵等方式进行维修。
-转向系统故障：如方向盘不灵活、转向失控等，可通过检查转向机构、转向转向器等来解决故障。
-传动系统故障：如变速器不能换挡、离合器打滑等，可通过更换离合器片、修理变速器等进行维修。
2.底盘维修技术：-底盘维修的工具和设备：如灯具检测仪、三维测量仪、刹车管夹等，用于故障检测和零部件更换。
-底盘维修的流程：包括故障检测、拆装零部件、更换零部件、调试和测试等步骤，确保底盘的正常运行。
-底盘维修的注意事项：如正确使用工具和设备、保持工作区域整洁、注意安全措施等，确保维修过程安全和高效。
汽车底盘基础知识概述第一章汽车底盘概述汽车底盘由传动系、行驶系、转向系与制动系四部分构成。
汽车传动系的功用就是将发动机发出的动力按需要传给驱动轮。
汽车行驶系的功用是同意发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓与不平路面对车身造成的冲击与振动，保证汽车行驶平顺性，同时能与汽车转向系很好地配合工作，实现汽车行驶方向的正确操纵，以保证汽车操纵稳固性。
汽车转向系的功用是用来保持或者者改变汽车行驶方向的机构。
制动系的功用是使行驶中的汽车减低速度或者停止行驶，或者使已停驶的汽车保持不动。
通常用汽车车轮总数×驱动车轮数（车轮数是指轮毂数）来表示汽车的驱动形式。
布置形式FR（货车）、FF（轿车）、RR（客车）、MR（赛车或者超跑）、4WD、AWD第二章离合器机械式传动系要紧由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴构成。
离合器的功用（1）保证汽车平稳起步；（2）保证传动系平顺换档；（3）防止传动系过载。
离合器的类型–摩擦式•干式•湿式–液力偶合–电磁离合摩擦式离合器由主动部分、从动部分、压紧装置、分离机构与操纵机构五部分构成。
为消除离合器自由间隙及机件弹性变形所需的离合器踏板行程，称之离合器踏板的自由行程。
离合器的工作原理（1）接合状态离合器接合状态时，压紧弹簧将压盘、飞轮及从动盘互相压紧。
发动机转矩经飞轮及压盘通过摩擦面的摩擦力矩传递到从动盘，再经变速器输入轴向传动系输入。
2）分离过程踏下踏板时，离合器分泵向前移动带动分离叉向前移动，分离叉内端则通过分离轴承推动分离杠杆内端向前移动，分离杠杆外端依靠安装在离合器盖上的支点拉动压盘向后移动，使其在进一步压缩压紧弹簧的同时，解除对从动盘的压力。
因此离合器的主动部分处于分离状态而中断动力的传递。
（3）接合过程若要接合离合器，驾驶员应松开离合器踏板，操纵操纵机构使分离轴承与分离叉向后移，压盘弹簧的张力迫使压盘与从动盘压向飞轮。
图解汽车底盘构造底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
一传动系传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
二传动系的种类和组成传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。
三转向系图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。
转向操纵机构包括转向盘1和安全转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。
图3-27转向系l-转向盘2-安全转向柱3-转向节4-车轮5-转向节臂6-左、右横拉杆7-转向减振器8-转向器汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转动；转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。
四制动系汽车底盘构造(图)底盘示意图底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
传动系简介(组图)传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一.传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

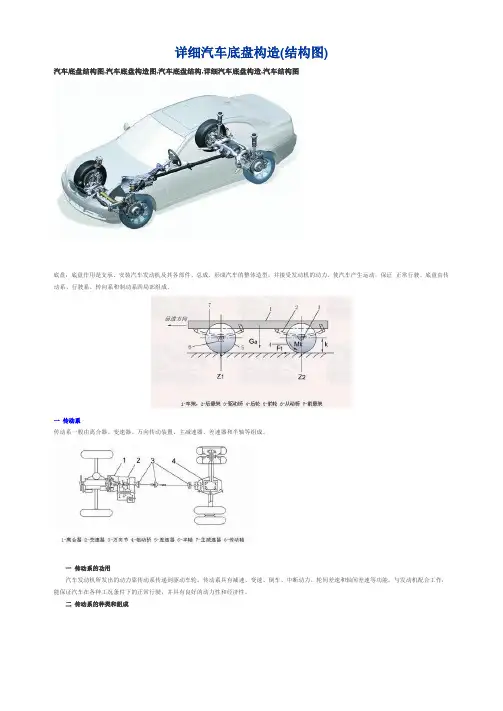

详细汽车底盘构造(结构图)
汽车底盘结构图,汽车底盘构造图,汽车底盘结构,详细汽车底盘构造,汽车结构图
底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四局部组成。
一传动系
传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一传动系的功用
汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
二传动系的种类和组成
传动系可按能量传递方式的不同，划分为机械传动、液力传动、液压传动、电传动等。
二行驶系
三转向系
图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。
转向操纵机构包括转向盘1和平安转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。
图3-27转向系
l-转向盘2-平安转向柱3-转向节4-车轮5-转向节臂
6-左、右横拉杆7-转向减振器8-转向器
汽车转向时,司机转动转向盘,平安转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动；转向节臂与转向节固定在一起,转向节随着转动；转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。
四制动系。
汽车底盘–结构，零件，图，类型，分类机壳要制造任何汽车，底盘是基本要求：底盘是法语术语，最初用于表示车辆的框架或主要结构。
除车身外，它广泛用于复杂的车辆中。
没有车身的车辆称为底盘。
底盘的基本构造底盘是汽车的支柱。
车辆的部件，例如动力装置，传动系统，轮轴，车轮和轮胎，悬架，控制系统，例如制动，转向等，以及电气系统部件都安装在底盘车架上。
它是包括车身在内的所有组件的主要安装座。
因此，它也被称为携带单元。
底盘主要组成1.车架2.前悬架3.转向机构4.发动机，离合器和变速箱5.散热器6.传动轴7.车轮8.后，前弹簧和减震器9.差速器单元10.万向节11.制动器和制动系统12.蓄电池13.燃油箱14.电气系统15.消音器16.减震器，燃油箱，汽油和液压油管电缆，以及一些安装这些组件的方法。
底盘分类可以根据以下基础将机箱分为不同类型。
1.根据发动机的配件：（a）全前（b）半前（c）公共汽车底盘（d）发动机在后方（e）发动机在中部。
在前倾底盘中，发动机安装在驾驶室或座椅外部。
在公共汽车底盘中，整个发动机安装在驾驶室中。
它增加了车辆的占地面积。
驾驶员座椅位于前轮上方。
示例：公共汽车和卡车。
在大多数车辆中，发动机安装在底盘的前部。
仅将驱动器提供给前轮。
示例：斗牛士车辆。
在某些车辆中，发动机安装在底盘的后部。
例如：大众汽车，英格兰的利兰德巴士。
在某些车辆中，发动机可能安装在底盘中心。
2.根据车辆上安装的车轮数量和驱动轮数量：（a）4 x 2驱动器机箱–它有四个轮子，其中两个是驱动轮（b）4 x 4驱动器机箱–它有四个轮子，所有都是驱动轮（c）6 x 2驱动器机箱–它有六个轮子，其中2个是驱动轮（d）6 x 4个驱动底盘–它有六个轮子，其中4个是驱动轮。
汽车底盘类型1.全前机箱：这种底盘由安装在驾驶员座椅或驾驶员驾驶室前面的发动机组成。
驾驶员无法在前轮胎前方看到道路，因为他坐在发动机后方，离前轴很远。
为了帮助驾驶员尽可能地靠近车轮，在挡泥板处设置了斜坡。
