通信原理ICommunication Theory安建伟北京科技大学通信工程系第六章 数字信号的频带传输6.1 引言 6.2 二进制数字信号正弦型载波调制 6.3 四相移相键控 6.4 M进制数字调制 6.5 恒包络连续相位调制第6章数字信号的频带传输6.1 引言1.数字信号的正弦型载波调制数字信号 d(t) 调制 频带信号 带通信道s ( t ) = A c o s ( 2 π ft + ϕ ) = F ( d ( t ))用数字基带信号去控制正弦型载波的某参量： ¾ 控制载波的幅度，称为振幅键控(ASK)； ¾ 控制载波的频率，称为频率键控(FSK)； ¾ 控制载波的相位，称为相位键控(PSK)。
3北京科技大学通信系第6章数字信号的频带传输2. 数字信号的分类 （1）二进制及M进制(M>2)； （2）按是否满足叠加原理分类： 线性调制及非线性调制； （3）按已调符号约束关系分类 无记忆调制及有记忆调制。
4北京科技大学通信系第6章数字信号的频带传输6.2 二进制数字信号的正弦载波调制1. 二进制通断键控（OOK或2ASK） 2. 二进制移频键控（2FSK） 3. 二进制移相键控（2PSK或BPSK） 4. 2PSK的载波同步 5. 差分移相键控（DPSK）5北京科技大学通信系第6章数字信号的频带传输 (OOK) 6.2.1 二进制通断键控二进制通断键控(OOK： On-Off Keying) 又名二进制振幅键(2ASK)，它是以单极性 不归零码序列来控制正弦载波的导通与关 闭。
即正弦载波的幅度随数字基带信号而 变化。
6北京科技大学通信系第6章数字信号的频带传输1. OOK信号的产生a) 模拟法n = −∞∑+∞a nδ ( t − nTb )b (t ) =a n = 0 或1脉冲成形 滤波器 冲激响应 g T ( t )n = −∞∑+∞a n g T ( t − nTb )sO O K (t ) A cos(2π f c t )b) 键控法载波 cosωct开关电路1 0KSOOK(t)b(t)7北京科技大学通信系第6章数字信号的频带传输¾时域表示b( t ) =n = −∞∑a∞ngT ( t − nTb )其中b(t)为单极性矩形不归零脉冲序列。

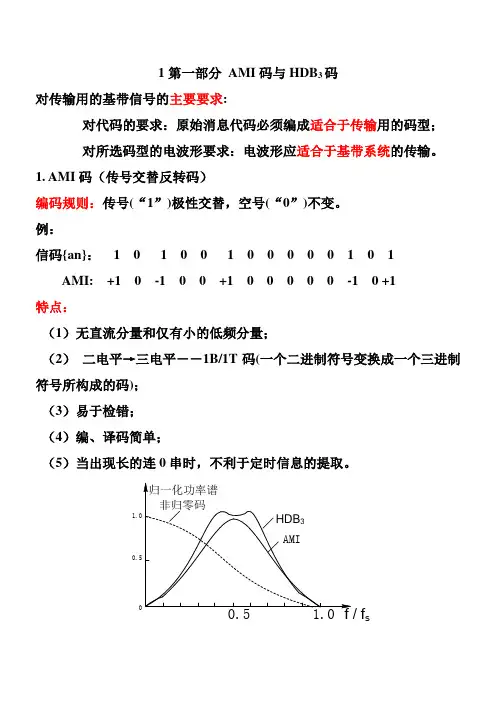

1第一部分AMI码与HDB3码对传输用的基带信号的主要要求:对代码的要求：原始消息代码必须编成适合于传输用的码型；对所选码型的电波形要求：电波形应适合于基带系统的传输。
1. AMI码（传号交替反转码）编码规则：传号(“1”)极性交替，空号(“0”)不变。
例：信码{an}： 1 0 1 0 0 1 0 0 0 0 0 1 0 1 AMI: +1 0 -1 0 0 +1 0 0 0 0 0 -1 0 +1特点：（1）无直流分量和仅有小的低频分量；（2）二电平→三电平－－1B/1T码(一个二进制符号变换成一个三进制符号所构成的码)；（3）易于检错；（4）编、译码简单；（5）当出现长的连0串时，不利于定时信息的提取。
1.00.5s2. HDB3码编码规则：（1）当连“0”个数不超过3时，仍按AMI码的规则编，即传号极性交替；（2）当连“0”个数超过3时，4个连“0”为一组，当该组四连“0”与其前一组四连“0”之间有奇数个传号码，用000V取代该组四连“0”。
V 极性与其前非零码极性一致，V本身满足极性交替；（3）当该组四连“0”与其前一组四连“0”之间有偶数个（包括0个）传号码，用B00V取代该组四连“0”。
B极性与其前一非零码极性相反，V极性与B极性一致，V本身满足极性交替；例如：1 1 0 0 0 0 1 1 1 0 0 0 0 0 1HDB3 +V -1 +1 -B 0 0 -V +1 -1 +1 0 0 0 +v 0 +1 译码：凡遇到-1 0 0 0 -1+1 0 0 0 +1+1 0 0 +1-1 0 0 -1译成：＊0 0 0 0例：HDB3：0 +1 0 0 0 +1 -1+1 -1 0 0 -1 0 +1 0 -1代码：0 1 0 0 0 0 1 1 0 0 0 0 0 1 0 1特点:1）无直流分量、低频分量小；2）连0串不会超过3个，对定时信号的恢复十分有利；3）编码复杂，译码简单。
