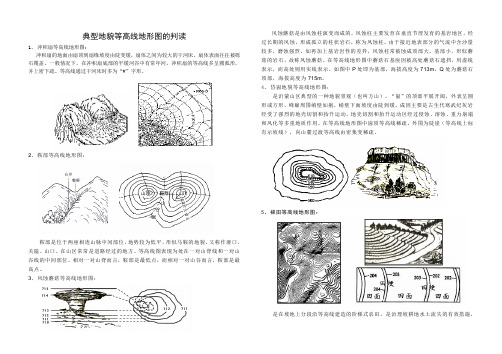

典型地貌等高线地形图的判读1、冲积扇等高线地形图:冲积扇的地面由扇顶到扇缘坡度由陡变缓，扇体之间为较大的干河床，扇体表面往往被砾石覆盖。
一般情况下，在冲积扇底部的平缓河谷中有常年河。
冲积扇的等高线多呈圆弧形，并上密下疏。
等高线通过干河床时多为“V”字形。
2、鞍部等高线地形图：鞍部是位于两座相连山脉中间部位，地势较为低平，形似马鞍的地貌。
又称作垭口、关隘、山口。
在山区常常是道路经过的地方。
等高线图表现为处在一对山脊线和一对山谷线的中间部位。
相对一对山脊而言，鞍部是最低点，而相对一对山谷而言，鞍部是最高点。
3、风蚀蘑菇等高线地形图：风蚀蘑菇是由风蚀柱演变而成的。
风蚀柱主要发育在垂直节理发育的基岩地区，经过长期的风蚀，形成孤立的柱状岩石，称为风蚀柱。
由于接近地表部分的气流中含沙量较多，磨蚀强烈。
如再加上基岩岩性的差异，风蚀柱常被蚀成顶部大，基部小，形似蘑菇的岩石，故称风蚀蘑菇。
在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。
如图中P处即为基部，海拔高度为713m，Q处为蘑菇石顶部，海拔高度为715m。
4、岱崮地貌等高线地形图：是沂蒙山区典型的一种地貌景观（也叫方山）。
“崮”的顶部平展开阔，外表呈圆形或方形，峰巅周围峭壁如削，峭壁下面坡度由陡到缓。
成因主要是古生代寒武纪灰岩经受了强烈的地壳切割和抬升运动，地壳切割和抬升运动区经过侵蚀、溶蚀、重力崩塌和风化等多重地质作用。
在等高线地形图中崮顶等高线稀疏，外围为陡崖（等高线上标有示坡线），向山麓过渡等高线由密集变稀疏。
5、梯田等高线地形图：是在坡地上分段沿等高线建造的阶梯式农田。
是治理坡耕地水土流失的有效措施，蓄水、保土、增产作用十分显著。
梯田等高线图表现为梯田田埂处等高线较密，田面平坦等高线稀疏。
6、黄土地貌等高线地形图：黄土地貌类型复杂，但主要形态由塬、梁、峁组成，地表冲沟发育，切割明显。
以我国陕甘宁地区和山西最为典型。
在等高线地形图上塬面的等高线稀疏平缓，表示峁的等高线圆润；表示沟谷的等高线密集、狭窄，切割细碎，等高线经过谷底时，沿冲沟顶部弯曲，多数地区呈“V”形。
复习资料：10种特殊地貌的等高线地形图
1.陡崖
陡崖处等高线重合
陡崖相对高度计算公式：（n-1）×等高距≤△h＜（n+1）×等高距
【例1】如上图中的等高距是20米，求陡崖的相对高度。
解析：
方法一：直接套用公式，（3-1）×20≤△h＜（3+1）20
方法二：先把陡崖顶部和底部的海拔高度范围读出来，再用顶部的最大值减底部的最小值和顶部的最小值减底部的最大值，即可得到陡崖的相对高度范围。
顶部的高度是80-100米，底部是20-40米。
所以，陡崖的相对高度是40-80米。
答案：40-80米（或不小于40米，小于80米）
2.蘑菇石
等高线相交（虚线部分是被挡住的等高线，与上方的等高线相交）3.这是什么地貌？
岱崮地貌
火山地貌5.这是什么地貌？
地上河地貌
地上河地貌等高线地形图
田埂的剖面示意图
梯田地貌7.这是什么地貌？
新月形沙丘地貌
8.这是什么地貌？
山前冲积扇地貌9.这是什么地貌？
黄土地貌——塬、梁、峁
10.这是什么地貌？
喀斯特地貌（峰林与山间小盆地）。
典型地貌等高线地形图的判读1、风蚀蘑菇等高线地形图：风蚀蘑菇是由风蚀柱演变而成的。
风蚀柱主要发育在垂直节理发育的基岩地区，经过长期的风蚀，形成孤立的柱状岩石，称为风蚀柱。
由于接近地表部分的气流中含沙量较多，磨蚀强烈。
如再加上基岩岩性的差异，风蚀柱常被蚀成顶部大，基部小，形似蘑菇的岩石，故称风蚀蘑菇。
在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。
如图中P处即为基部，海拔高度为713m，Q处为蘑菇石顶部，海拔高度为715m。
2、岱崮地貌等高线地形图：是沂蒙山区典型的一种地貌景观（也叫方山）。
“崮”的顶部平展开阔，外表呈圆形或方形，峰巅周围峭壁如削，峭壁下面坡度由陡到缓。
成因主要是古生代寒武纪灰岩经受了强烈的地壳切割和抬升运动，地壳切割和抬升运动区经过侵蚀、溶蚀、重力崩塌和风化等多重地质作用。
在等高线地形图中崮顶等高线稀疏，外围为陡崖（等高线上标有示坡线），向山麓过渡等高线由密集变稀疏。
3、4、黄土地貌等高线地形图：黄土地貌类型复杂，但主要形态由塬、梁、峁组成，地表冲沟发育，切割明显。
以我国陕甘宁地区和山西最为典型。
在等高线地形图上塬面的等高线稀疏平缓，表示峁的等高线圆润；表示沟谷的等高线密集、狭窄，切割细碎，等高线经过谷底时，沿冲沟顶部弯曲，多数地区呈“V”形。
如下面等高线图中西南部东北部等高线密集，为黄土梁和黄土沟谷，中部和最东北部为黄土塬地貌。
在黄土塬的基础上，东北部还出现有黄土峁。
5、梯田等高线地形图：是在坡地上分段沿等高线建造的阶梯式农田。
是治理坡耕地水土流失的有效措施，蓄水、保土、增产作用十分显著。
梯田等高线图表现为梯田田埂处等高线较密，田面平坦等高线稀疏。
6、7、火山锥等高线地形图：火山喷发物堆积形成为火山锥。
火山口它通常位于火山的顶端，是一个圆形洼地，常积水成湖。
下图火山锥等高线图中顶部是一个火口湖，四周为悬崖峭壁环绕，呈漏斗形，北端有一缺口，湖水通过悬崖成为瀑布，火山锥体被分割得破碎，四周有典型的放射状水系，河流两岸较陡，多断崖。
