文献综述 - 壳体拉深模具设计

文献综述模具中的机械设计制造业信息化是企业发展的必要手段，国家将信息制造业的发展提高到关系国家生存的高度上来。

以信息化带动工业化，是信息化与工业化融为一体，相互促进，共同发展，是具有中国特色的跨越式发展的必经之路。

信息化主导下的产品设计具有设计直观快速，易于修改，管理简单，观察方便，产品成型分析等一系列的优势，因此信息化是未来发展的必然趋势。

1、我国模具基本情况我国模具生产最为集中的地区在珠三角和长三角地区，约占全国模具总产值的三分之二以上，模具发展有力地支持着这两个地区工业的快速发展。

从1999年至2009年产值从250亿元增长到979.45亿元，年均增长率在14.8%；进口从9.8274亿美元增至19.64亿美元；出口从1.328亿美元增至18.43亿美元；进口：出口从6.6：1跌至1.06：1。

表明了我国模具工业总产值呈逐年递增趋势，模具进口金额的增幅有逐年下降的趋势，出口比例逐年加大，同时反映我国模具任是供不应求的状态，仍为世界上模具年进口量较大的国家。

2、发展趋势随着我过模具行业的发展，简单模具的设计和制造都没有困难，模具行业将向大型、精密、复杂、高效、长寿命和多功能方向发展。

模具标准件的应用将日渐广泛，模具标准化及模具标准件的应用能极大地影响模具制造周期。

使用模具标准件不但能缩短模具制造周期，而且能提高模具质量和降低模具制造成本另外采用计算机控制和机械手操作的快速换模装置、快速试模装置技术也会得到发展和提高。

3、存在的问题我国塑料模具行业与其发展需要和国外先进水平相比，主要存在六个方面的问题。

(1)发展不平衡，产品总体水平较低。

虽然个别企业的产品己达到相当高的水平，个别企业的部分产品已达到或接近国际水平，但总体来看，模具的精度、型腔表面粗糙度、生产周期、寿命等指标与国外先进水平相比尚有较大差距。

包括生产方式和企业管理在内的总体水平与国外工业发达国家相比尚有10年以上的差距。

(2)工艺装备落后，组织协调能力差。

拉深工艺及拉深模具的设计拉深是利用拉深模具将冲裁好的平板毛坯压制成各种开口的空心件 , 或将已制成的开口空心件加工成其他形状空心件的一种加工方法。

拉深也称为拉延。

图 4.0.1 所示即为平板毛坯拉成开口空心件的拉深。

其变形过程是 : 随着凸模的不断下行 , 留在凹模端面上的毛坯外径不断缩小 , 圆形毛坯逐渐被拉进凸、凹模间的间隙中形成直壁 , 而处于凸模下面的材料则成为拉深件的底 , 当板料全部进入凸、凹模间的间隙时拉深过程结束 , 平板毛坯就变成具有一定的直径和高度的开口空心件。

与冲裁相比 , 拉深凸、凹模的工作部分不应有锋利的刃口 , 而应具有一定的圆角 , 凸、凹模间的单边间隙稍大于料厚。

用拉深工艺可以制得筒形、阶梯形、球形、锥形、抛物线形等旋转体零件 , 也可制成方盒形等非旋转体零件, 若将拉深与其他成形工艺(如胀形、翻边等)复合 , 则可加工出形状非常复杂的零件 , 如汽车车门等 , 如图4.0.2 所示。

因此拉深的应用非常广泛 , 是冷冲压的基本工序之一。

1—凸模； 2—压边圈； 3—凹模；4—坯料； 5—拉深件图 4.0.1 圆筒件的拉图 4.0.2 拉深件示意图a) 轴对称旋转体零件 ;b) 轴对称盒行件 ;c) 不对称复杂件4.1 拉深变形过程的分析4.1.1 拉深变形的过程及特点如果不用模具 , 则只要去掉图 4.1. 中的阴影部分 , 再将剩余部分沿直径 d 的圆周弯折起来 , 并加以焊接就可以得到直径为 h, 高度为 h=(D-d)/2, 周边带有焊缝 , 口部呈波浪的开口筒形件 . 这说明圆形平板毛坯在成为筒形件的过程中必须去除多余材料。

但圆形平板毛坯在拉深成形过程中并没有去除多余材料，因此只能认为多余的材料在模具的作用下产生了流动。

为了了解材料产生了怎样的流动，可以作坐标网格试验。

即拉深前在毛坯上画一些由等距离的同心圆和等角度的辐射线组成的网格( 图 4.1.2) ，然后进行拉深，通过比较拉深前后网格的变化来了解材料的流动情况。

模具设计文献综述1.前言模具是工业生产中的重要工艺装备，是国民经济各部门发展的重要基础，是衡量一个国家生产力发展水平的重要标志之一，模具已成为当代工业生产的重要手段和工艺发展方向。

随着改革开放和国民经济的高速发展，推动了模具技术和模具工业的新发展，在仪器仪表、家用电器、交通、通讯等各行业中，75%的粗加工工业产品零件、50%的精加工零件由模具成形，绝大部分塑料制品也由模具成形[1]。

模具设计水平的高低、模具制造能力强弱以及模具质量的优劣，直接影响各种产品的质量、经济效益的增长及整体工业水平的提高，现代工业产品的品种发展和生产效益的提高，在很大程度上取决于模具的发展和技术经济水平。

模具工业已成为高新技术产业的一个重要组成部分，现代模具是高技术背景下的工艺密集型工业。

模具技术水平的高低，在很大程度上决定着产品的质量、效益和新产品的开发能力。

同时，模具产业带动作用很强。

现在很多地方开始重视模具行业的发展了，他们认识到当地的产业优势如果要发展，不发展相应的模具产业就没有后劲。

模具是效益放大器，模具是供给制品产业的，可以使相关工业的效益比自身增加约一百倍，因此它的带动作用就大。

模具的发展，不光是带动了自己行业的发展，而且向全国各地方提供模具，实际上是支持了全国相关行业的发展。

模具技术涉及新技术、新工艺、新材料、新设备的开发与推广应用，是一门技术综合性强的精密基础工艺装备技术，是冶金、材料、理化、计量、摩擦与润滑、机电一体化、计算机等多门学科以及铸、锻、热处理、机加工、检测等诸多工种共同打造的系统工程[2]。

用模具生产制品所表现出来的高效率、低消耗、高一致性、高精度和高复杂程度是其他任何加工制造方法所不及的。

由此可见，模具制造业已成为与高新技术产业互为依托的产业，模具工业技术水平的高低已成为衡量国家制造业水平的重要标志之一[3]。

冲压是利用安装在冲压设备上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法[4]。

拉深工艺及拉深模具的设计拉深工艺是一种常见的金属加工方法，用于将平面金属材料加工成具有凹凸形状的器件或零件。

它通常涉及到将金属板材通过拉伸的方式使其变形，以达到所需的形状和尺寸。

而拉深模具则是用于支撑和引导金属板材在拉深过程中发生变形的工具。

拉深工艺的设计需要考虑多个因素，包括材料的性质、板材的厚度和尺寸、拉深的形状和深度等。

首先，根据所需拉深的形状设计模具的结构和形状，并确定所需的深度和尺寸。

其次，需要选择合适的材料和工艺参数，以确保金属材料在拉深过程中能够保持良好的塑性变形能力，并且不会发生过度拉伸、断裂或破裂。

此外，还需要考虑到加工效率和成本等因素，以优化拉深工艺的设计。

拉深模具的设计是实现拉深工艺的关键。

它通常由多个部分组成，包括上模板、下模板、导柱、导套、导向装置、弹簧等。

上模板和下模板是用于支撑金属板材并施加压力的主要部分，它们的形状和结构决定了拉深的形状和深度。

导柱和导套用于引导上模板的移动，以确保拉深的精度和稳定性。

导向装置用于确保上模板和下模板的对位精度，避免偏移和倾斜。

而弹簧则用于提供足够的弹性力，以使上模板在拉深过程中能够平稳地移动。

在拉深模具的设计过程中，需要考虑到多个因素。

首先，需要进行模具的结构和形状设计，确保其能够满足所需拉深的形状和深度。

其次，需要选择合适的材料，以确保模具具有足够的强度和硬度。

同时，还需要进行模具的冷却设计，以提高模具的寿命和加工效率。

此外，需要进行模具的装配和调试，确保其能够正常使用并满足要求的加工精度和质量。

总之，拉深工艺及拉深模具的设计需要考虑到多个因素，包括材料的性质、工艺参数、加工效率和成本等。

通过合理的设计和优化可以实现高效、精确和稳定的拉深加工。

文献综述机械设计制造及其自动化柴油机油箱上体拉深模具设计前言：中国冲压模具的发展现状改革开放带来了我国的经济进入高速发展的时期，模具的市场的需求量也进一步的增加。

模具行业也一直以15%左右的增速再发展。

因此带来的模具工业企业的所有制成分的巨大变化，一些国有专业模具厂也有如雨后春笋般的建立起来，同时也带来了以集体、独资、私营和合资等形式的快速发展。

赋有“模具之乡”的浙江宁波和黄岩地区是现今我国规模最大的两个地方：广东地区也渐渐掀起了开建模具厂的浪潮;其中科龙，康佳等集团纷纷加你了自己的模具制造中心；中外合资或是外商独资形式的模具企业县也有几千家。

近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。

一些国内模具企业已经普及了二维CAD，并陆续开始使用UG Pro/Engineer等国际通用软件，个别厂家还引进了多种CAE软件，并成功应用于冲压模的设计中。

以汽车覆盖件模具为代表的大型冲压模具的制造技术已取得很大进步，东风汽车公司模具厂、一汽模具中心等模具厂家异能生产部分轿车覆盖件模具。

主题：冲压加工可以很高的效率对板材实施塑性成形加工，此外，与其他加工方法相比较，具有生产效率高、料利用率高、零件互换性好及成形零件机械性能好的特点。

由于冲压加工方法具有独特的技术优势，在制造领域中的应用越来越广泛。

在航空航天、兵器、船舶、汽车、电气、仪表等生产中，冲压加工技术已经成为不可缺少的重要加工方法之一。

目前，冲压加工及其模具技术的发展主要集中在金属塑性成形理论与工艺研究、冲压加工过程的计算机辅助分析、开发研制成形新工艺及新型模具、以及生产自动化和柔性化等方面。

在冲压加工中，根据工件的形状尺寸要求以至于生产纲领不同，将采用不同形式的加工工艺方法。

如果按板料的变形性质，可将冲压加工分为分离和成形两大工序。

也可按照工序的组合形式，将冲压加工分为简单工序和组合工序两大类。

要求掌握板料冲压加工的分类及特点，清楚组合冲压中连续冲压与复合冲压的区别。

燕山大学本科毕业设计（论文）文献综述课题名称：拉伸侧冲孔复合模及自动送料装置与塑料模设计学院（系）：机械工程学院年级专业：模具1班学生姓名：指导教师：完成日期：2010年3月15日一、课题国内外现状模具生产技术水平的高低，已成为衡量一个国家产品制造水平高低的重要标志[2]。

因为模具在很大程度上决定着产品的质量、效益和新产品的开发能力。

在电子、汽车、电机、电器、仪器、仪表、家电和通信等产品中60%—80%的零部件都要依靠模具成型。

用模具生产部件所具备的高精度、高复杂程度、高一致性、高生产率和代消耗，是其他加工制造方法所不能比拟的。

模具又是“效益扩大器”，用模具生产的最终产品的价值，往往是模具自身价值的几十倍、上百倍。

目前，全世界模具年产值约为600亿美元，日、美等工业发达国家的模具工业产值已超过机床工业。

我国的模具工业的发展，也日益受到人们的关注和重视。

近几年，我国模具工业一直以每年15%左右的增长速度发展。

二、研究主要成果现代模具设计的内容是：产品零件（常称为制件）成型工艺优化设计与力学计算，尺寸与尺寸精度确定与设计等，因此模具设计常分为制件工艺分析与设计、模具总体方案设计、总体结构设计、施工图设计四个阶段[7]。

（1）AD/CAE/CAM 计算机辅助设计、模拟与制造一体化CAD/CAE/CAM 一体化集成技术是现代模具制造中最先进、最合理的生产方式。

（2）设备在现代模具制造中的作用现代模具制造尽可能地用机械加工取代人工加工。

这就确定了先进设备在现代制造中的作用，尤其现在加工中心、数控高速成型铣床、数控铣床、数控车床、多轴联动机床、数控模具雕刻机、电火花加工机床、数控精密磨床、三坐标测量机、扫描仪等现代化设备在工厂中的广泛使用。

（3）代模具制造中的检测手段模具的零部件除了有高精度的几何要求外，其形位精度要求也较高，一般的量具是很难达到理想的目的，这时就要依赖精密零件测量系统。

这种精密零件测量系统简称C M M ，即Coordinate Measuring Machine ，是数控加工中心的一种变形。

毕业设计（论文）题目拉深模具设计系 (部) 工程技术系专业模具设计与制造班级姓名学号指导老师系主任2012年5月3日毕业设计（论文）任务书兹发给模具设计与制造班学生毕业设计（论文）任务书，内容如下：1、毕业设计（论文）题目：拉深模具设计2、应完成的项目：（1）模具结构必须满足精冲工艺要求，并能在工作状态下形成压应力体系；（2）模具具有较高的强度和刚度，功能可靠，导向精度好；（3）认真考虑模具的润滑、排气，并能可靠清除冲出的零件及废料；（4）合理选用精冲模具材料、热处理方法和模具零件的加工工艺性；（5）模具结构简单、维修方便，具有良好的经济性。

3、参考资料以及说明：[1] 王芳.冷冲压模具设计指导.机械工业出版社1982.[2] 徐政坤.冷压模具及设备. 机械工业出版社 2005[3] 成虹.冲压工艺与模具设计.高等教育出版社 2006[4] 丁松聚 .冷冲模设计.机械工业出版社 2003.[5] 杨占尧.冲压模具图册.高等教育出版社[6] 马正元 .冲压工艺与模具设计.机械工业出版社 1998[7] 模具实用技术从书编委会.冲模设计与应用实例.1986[8] 齐占庆主编．机床电气控制技术．第三版．北京：机械工业出版社，2005[9] 孙锡红.模具制造工. 中国劳动社会保障出版社 20044.、本毕业设计（论文）任务书于2011年10月25日发出，应于2012年1月10日前完成。

指导教师：签发2011 年10 月25 日学生签名：2011 年10 月28 日毕业设计（论文）开题报告不论冲压件的几何形状和尺寸大小如何,其生产过程一般都是从原材料剪切下料开始，经过各种冲压工序和其他必要的辅助工序（如退火，酸洗，表面处理等）加工出图纸所要求的零件。

对于某些组合冲压件或精度要求较高的冲压件，还需要经过切削，焊接或铆接等加工，才能完成。

冲压件工艺过程的制定和模具设计是冷冲压课程设计的主要内容。

进行冲压设计就是根据已有的生产条件，综合考虑影响生产过程顺利进行的各方面因素，合理安排零件的生产工序，最优地选用，确定各工艺参数的大小和变化范围，设计模具，选用设备等，以使零件的整个生产过程达到优质，高产，低耗，安全的目的冲压工艺规程是模具设计的依据，而良好的模具结构设计，又是实现工艺过程的可靠保证，若冲压工艺有改动，往往会造成模具的返工，甚至报废。

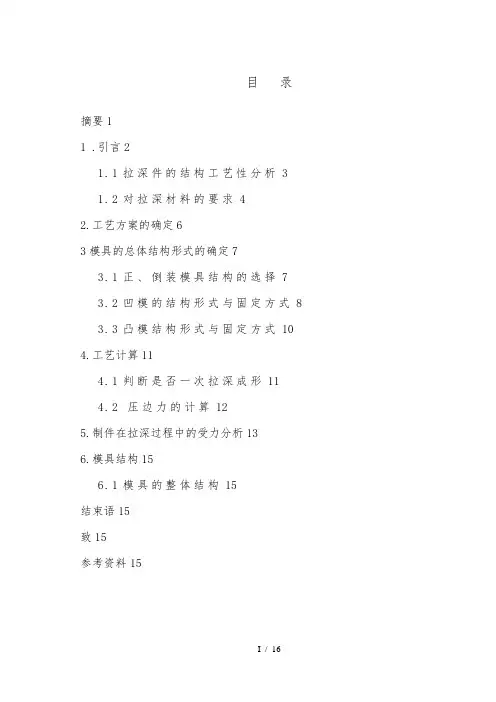

目录摘要11 .引言21.1拉深件的结构工艺性分析 31.2对拉深材料的要求 42.工艺方案的确定63模具的总体结构形式的确定73.1正、倒装模具结构的选择73.2凹模的结构形式与固定方式83.3凸模结构形式与固定方式104.工艺计算114.1判断是否一次拉深成形114.2 压边力的计算125.制件在拉深过程中的受力分析136.模具结构156.1模具的整体结构15结束语15致15参考资料15摘要在国民经济高速发展的同时，模具工业起着不可忽视的角色，模具技术得到了迅速发展。

模具作为高效率、高质量的一种生产方式，一直倍受到各个行业，特别是航空、航天、汽车、电器、IT等行业的青睐。

与传统的切削加工相比，模具的生产效率相当的高，易于实现自动化生产和管理。

随着科学技术和工业技术的不断发展，冷冲压作为一种重要的塑性加工手段，更加体现出其特有的优越性。

在现代工业生产中，企业的市场竞争日益激烈，产品的性能和质量要求越来越高。

冲压的产品朝着复杂化、多样化，高性能、好质量方向发展，模具也朝着复杂化、高效率、高精度长寿命方向发展。

因此，模具制造能力的强弱和模具制造水平的高低,已经成为衡量一个国家机械制造技术水平的重要标志之一,直接影响着国民经济中许多工业部门的发展。

在模具工业的生产总值中，冲压模具约占50%，塑料模具约占33%，压铸模具约占6%，其他各种模具约占11%。

冲压模具中，包括分离和成形工艺。

在成形工艺中，拉深工艺是十分常见的，特别在汽车覆盖件、航天、航空中更为重要。

拉深成形工艺是一个十分复杂的成形工艺过程，影响拉深成形工艺控制过程的参数包括模具的几何参数、板料参数、板料的成形性能等。

在拉深成形工艺过程中，产品主要的质量问题包括起皱和拉破。

研究方向，降低拉深极限系数、提高极限拉深深度，采用可控制压边力保持恒定的拉深模具来提高板料的成形极限，用性能较差的板材拉出合格的产品，提高材料的利用率、降低生产成本。

本文主要对拉深模的结构进行分析并优化的过程，提出并给出可以控制压边力（BHF）保持恒定的模具结构，以与对模具相关机构尺寸的计算。

本科生毕业设计（论文）文献综述
设计(论文）题目壳体拉深模具设计
作者所在系别材料工程系
作者所在专业材料成型及控制工程
作者所在班级
作者姓名
作者学号
指导教师姓名
指导教师职称
完成时间年11 月
北华航天工业学院教务处制
说明
1．根据学校《毕业设计(论文)工作暂行规定》，学生必须撰写毕业设计(论文）文献综述。

文献综述作为毕业设计（论文)答辩委员会对学生答辩资格审查的依据材料之一。

2．文献综述应在指导教师指导下,由学生在毕业设计(论文)工作前期内完成，由指导教师签署意见并经所在专业教研室审查。

3．文献综述各项内容要实事求是，文字表达要明确、严谨，语言通顺，外来语要同时用原文和中文表达.第一次出现缩写词，须注出全称。

4．学生撰写文献综述，阅读的主要参考文献应在10篇以上（土建类专业文献篇数可酌减），其中外文资料应占一定比例。

本学科的基础和专业课教材一般不应列为参考资料。

5．文献综述的撰写格式按毕业设计(论文)撰写规范的要求，字数在2000字左右。

文献综述应与开题报告同时提交。

毕业设计（论文）文献综述
毕业设计（论文)文献综述。

【精品】毕业设计毕业论文：冲压工艺和模具设计——拉深工艺与拉伸模具设计《冲压工艺与模具设计》课件设计与制作——拉深工艺与拉深模具设计、其他成形工艺及模具设计Design and development of courseware for “stamping process and mold design”: deep drawing process and die design, other forming technology and mold designcourse专业班级:学生姓名:指导教师:学院:年月摘要这篇文章围绕“冲压工艺和模具设计——拉深工艺与拉伸模具设计，其他成形工艺与其他成形模具设计”课件作品，阐述了课件开发的理论基础、教学设计、软件设计和制作流程。
