8255试题、及答案一、单项选择题（每题2分，共20分）1. 8255是一种（）。
A. 串行接口芯片B. 并行接口芯片C. 定时器芯片D. 计数器芯片答案：B2. 8255的控制字的D7位决定的是（）。
A. 端口A工作模式B. 端口B工作模式C. 端口C工作模式D. 端口A、B、C工作模式答案：D3. 在8255的模式0中，端口A和端口B是（）。
A. 只读B. 只写C. 可读可写D. 不可读写答案：C4. 8255的端口C可以被分为（）。
A. 2个8位端口B. 4个4位端口C. 8个1位端口D. 1个8位端口答案：B5. 当8255工作在模式2时，其端口A和端口B是（）。
A. 只读B. 只写C. 可读可写D. 不可读写答案：A6. 8255的控制字的D0位决定的是（）。
A. 端口A工作模式B. 端口B工作模式C. 端口C工作模式D. 端口A、B、C工作模式答案：C7. 在8255的模式1中，端口A是（）。
A. 只读B. 只写C. 可读可写D. 不可读写答案：B8. 8255的端口C的高4位（PC7-PC4）和低4位（PC3-PC0）可以（）。
A. 同时工作B. 独立工作C. 只能一起工作D. 只能独立工作答案：B9. 8255的控制字的D6位决定的是（）。
A. 端口A工作模式B. 端口B工作模式C. 端口C工作模式D. 端口A、B、C工作模式答案：A10. 当8255工作在模式2时，端口C的高4位（PC7-PC4）是（）。
A. 只读B. 只写C. 可读可写D. 不可读写答案：B二、填空题（每题2分，共20分）1. 8255芯片的端口A、B、C均为______位。
答案：82. 8255的控制字的D5位决定的是______工作模式。
答案：端口C3. 在8255的模式1中，端口C的低4位（PC3-PC0）是______。
答案：只读4. 8255的控制字的D4位决定的是______工作模式。
答案：端口B5. 在8255的模式2中，端口C的高4位（PC7-PC4）是______。
8255习题参考答案8255习题参考答案在学习过程中，习题是非常重要的一部分。
通过做习题，我们可以巩固所学的知识，提高自己的理解能力和解决问题的能力。
然而，有时候我们可能会遇到一些难题，需要参考答案来帮助我们理解和解决问题。
本文将为大家提供一些8255习题的参考答案，希望能对大家的学习有所帮助。
1. 请简述8255的功能和特点。
8255是一种常用的并行接口芯片，具有多种功能。
它可以实现输入和输出数据的并行传输，提供了8个输入/输出端口，每个端口都可以配置为输入或输出。
8255还具有可编程的I/O端口，可以通过编程来控制其工作模式和功能。
这种芯片还具有高速数据传输和可靠性强的特点，可以广泛应用于各种电子设备和系统中。
2. 8255的工作模式有哪些？请分别简述。
8255有三种工作模式：模式0、模式1和模式2。
- 模式0：也称为“简单I/O模式”，该模式下，8255的三个端口（A、B、C）都可以配置为输入或输出。
端口C还可以作为控制端口，用于控制其他端口的输入输出状态。
这种模式适用于简单的输入输出应用。
- 模式1：也称为“手摇I/O模式”，该模式下，8255的端口A和端口B可以配置为输入或输出，而端口C则被分为两个4位的控制端口。
这种模式适用于需要对输入输出进行更精细控制的应用。
- 模式2：也称为“双向I/O模式”，该模式下，8255的端口A和端口B都被配置为双向输入输出端口，而端口C则用于控制端口A和端口B的输入输出方向。
这种模式适用于需要双向数据传输的应用。
3. 请简述8255的输入输出方式。
8255的输入输出方式有两种：并行输入输出和串行输入输出。
- 并行输入输出：在并行输入输出方式下，8255的每个端口都可以同时传输8位的数据。
这种方式适用于需要同时传输大量数据的应用，如打印机等。
- 串行输入输出：在串行输入输出方式下，8255的数据传输是逐位进行的。
数据通过一个端口进行输入或输出，每次只能传输一位。
微机接口技术》试题与答案、选择题：1、接口的基本功能是（）。
A、输入缓冲B、输出锁存C、输入缓冲，输出锁存D、编址使用2、8086 系统中优先级最高的中断是（）中断。
A、除法除以0B、指令C、非屏蔽D、断点3、8255工作在方式0 时，具有（）功能。
A、查询输入/输出B、输入缓冲、输出锁存C无条件输入/输出D、双向数据传送4、PC/XT总线的地址信号和数据信号是（）的。
A、分时复用B、分开传送C、混杂一起D、不需地址5、8086 非屏蔽中断的类型码是（）。
A、00HB、02HC、08HD、不定6、DMA 工作方式时，总线上的各种信号是由（）发送的。
A、中断控制器B、CPU C存储器D、DMA控制器7、CPU执行OUT DX AL指令时，（）的值输出到地址总线上。
A、AL寄存器B、AX寄存器C、DL寄存器D、DX寄存器&查询输入/输出方式下，外设状态线要经过（）与微机相连。
A、锁存器B、译码器C、缓冲器D、放大器9、8253工作在BCD码计数据器时，若初值为100,则应写为（）。
A、100HB、64HC、100D、010010、P C机的串行通信接口COM1地址为（）。
A、3F8H-3FFHB、2F8H-2FFHC、378H-37FHD、20H-21H11、中断自动结束方式是自动将8256A ()相应位清零。
A、ISRB、IMRC、IRRD、ICW12 、一个I/O 地址称为一个()。
A、接口B、端口C、外设D、芯片13、输入/ 输出指的是主机与()交换数据。
A、存储器B、外设C键盘D、显示器14、CPU响应可屏蔽中断请求时，其中断类型码由()提供。
A、CPU内部B、中断指令C、类型码固定D、可屏蔽中断管理器15、可屏蔽中断管理器8259所管理的是()。
A、指令中断B、非屏蔽中断C、可屏蔽中断D、单步中断16、8086系列微机的中断类型码越大，则优先级()。
A、越高B、越低C、相同D、不定1 7 、可编程接口芯片在使用前对它( ) ，称为编程。

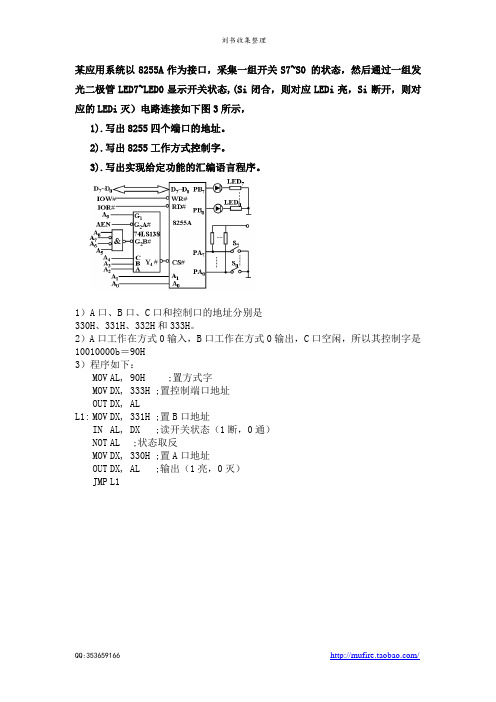

某应用系统以8255A作为接口，采集一组开关S7~S0 的状态，然后通过一组发光二极管LED7~LED0显示开关状态,(Si闭合，则对应LEDi亮，Si断开，则对应的LEDi灭）电路连接如下图3所示，1).写出8255四个端口的地址。
2).写出8255工作方式控制字。
3).写出实现给定功能的汇编语言程序。
1）A口、B口、C口和控制口的地址分别是330H、331H、332H和333H。
2）A口工作在方式0输入，B口工作在方式0输出，C口空闲，所以其控制字是10010000b＝90H3）程序如下：MOV AL, 90H ;置方式字MOV DX, 333H ;置控制端口地址OUT DX, ALL1: MOV DX, 331H ;置B口地址IN AL, DX ;读开关状态（1断，0通）NOT AL ;状态取反MOV DX, 330H ;置A口地址OUT DX, AL ;输出（1亮，0灭）JMP L1四、以下为8088系统中以8255A 为输入设备和输出设备的查询方式接口电路的部分硬件图。
（18分）1、试述8088CPU和输入设备进行数据传送的工作过程。
（6分）输入设备要将数据传送给CPU时，先将数据输出给8255A的PA0-PA7，然后通过ACK端输出脉冲信号将数据锁存于锁存器，同时将触发器置1。
而CPU要不断查询设备的状态，执行读8255A C口操作，判断从C口读入数据的D1位是1还是0，若为0表示设备未准备好，则等待后再查询；若为1表示设备已将数据送出， CPU 从 8255A的 A口读入数据，然后通过PC 6输出负脉冲将状态触发器清0。
之后重复以上的操作，周而复始。
2、以下是8088CPU将存于以BLOCK为首址的内存单元区域中100个数据依次传送给输出设备的程序段，请在划线处填入内容。
BLOCK DB a1,a2,……a100COUNT EQU $-BLOCKSTART: LEA SI, BLOCK ；置数据单元首址指针MOV CX , COUNTMOV DX, 383H；8255A初始化设置MOV AL, 91HOUT DX, ALMOV DX, 383H；置PC7为低电平MOV AL, 0EHOUT DX, ALAGAIN: MOV DX, 382H ；查询输出设备状态IN AL, DXTEST AL, 04HJNZ AGAINMOV AL, [SI] ；取数据传送给输出设备INC SIMOV DX, 381HOUT DX, ALMOV DX, 383H ；置PC7产生高电平MOV AL, 0FHOUT DX, ALNOPNOPMOV AL, 0EH；置PC7为低电平OUT DX, ALLOOP AGAINRET8255A方式控制字 8255A C口复位/置位控制字1 D6 D5 D4 D3 D2 D1 D0 0 0 0 0 D3 D2 D1 D0A口方式00 方式0 A口C口下半口01 方式1 0 输出0 输出000 PC0 0复位1×方式2 1 输入 1 输入001 PC1 1 置位B口010 PC2C口上半口B口方式0 输出∶∶0 输出0 方式0 1 输入111 PC71 输入 1 方式1五、分析以下汇编语言源程序，根据要求在划线处填上适当内容:DATA SEGMENT AT 2000HORG 0100HTABLE DB 66，76，87，89, 96, 79, 64, 62, 57, 49, 85, 75, 60, 77, 58 COUNT EQU $-TABLENUM1 DB 0NUM2 DB 0NUM3 DB 0DATA ENDSSTACK SEGMENT PARA STACK 'STACK'TOP DB 100 DUP(?)STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA， SS：STACKMAIN : MOV AX，DATAMOV DS，AXMOV SI，OFFSET TABLEMOV CX，COUNTLOP1: MOV AL, [SI]CMP AL, 85JA HIGHCMP AL, 70JBE LOWINC NUM2JMP NEXTHIGH: INC NUM1JMP NEXTLOW: INC NUM3NEXT: INC SILOOP LOP1MOV AH, 4CHINT 21HCODE ENDSEND MAIN(1) 画出数据段中数据定义语句实现的内存分配图。
第16章可编程并行接口芯片8255A概述16.1.引脚定义及功能U3816.2.8255A内部结构16.3.寻址方式16.4.工作方式(3种工作方式)工作方式选择控制字C口置位/复位控制字1.方式0(基本输入输出方式)例如：A口输出,C口高4位输入，B口输出，C口低4位输出的。
方式控制字：1 0 0 0 1 0 0 0 写入到端口地址为A1A0=11的地址(/CS 有效)中。
2.方式1(选通输入输出方式)A口，B口可以工作在方式1。
用C口的一些位作为与外设的握手信号及向CPU的中断请求信号。
选通输入方式：(1)与外设的握手信号：/STB, IBF(2)向CPU中断请求信号：INTR(3)中断允许位(1时允许)：INTE(与/STB占同一个位)输入时序：选通输出方式：(4)与外设的握手信号：/OBF, /ACK(5)向CPU中断请求信号：INTR(6)中断允许位(1时允许)：INTE(与/ACK占同一个位)输出时序：方式1的/ACK有效表示，外设已经把数据取走。
3.方式2(双向选通输入输出方式)只有A口可以工作在方式2。
输入时序：输出时序：**时序上PA7~0口有一个高阻状态。
方式2的/ACK有效时，用于启动端口A的三态缓冲器送出数据，无此信号有效时，端口A处于高阻状态。
4.方式1或方式2时的状态字(读C口)可以通过状态字查询来工作。
16.5.应用实例例1．产生波形接口电路及程序p145。
用PC0，PC3产生两种波形。
8255A端口地址60h,62h,64h,66h.START: MOV AL, 80h ; 10000000B 控制字OUT 66h, ALL1: MOV AL, 01h ;PC7~PC0 = 01HOUT 64h, ALCALL DELAY1MSMOV AL, 09h ;PC7~PC0 = 09HOUT 64h, ALCALL DELAY1MSMOV AL, 00h ;PC7~PC0 = 00HOUT 64h, ALCALL DELAY1MSMOV AL, 08h ;PC7~PC0 = 08HOUT 64h, ALCALL DELAY1MSJmp L1例2 。
一、选择题2.8255A在方式1工作时，端口A和端口B作为数据输入输出使用，而端口C的各位分别作为端口A和端口B的控制信息和状态信息。
其中作为端口A和端口B的中断请求信号的分别是端口C的（）A．PC4和PC2 B.PC5和PC1 C.PC6和PC7 D.PC3和PC0 D3.8255A的端口A或端口B工作在方式1输入时，端口与外设的联络信号有（）。
A.选通输入STB#B.中断请求信号INTRC.中断允许信号INTED.输入缓冲器满信号IBF A4.当8255A的端口A和端口B都工作在方式1输入时，端口C的PC7和PC6（）。
A.被禁止使用B.只能作为输入使用C．只能作为输出使用 D.可以设定为输入或输出使用D7.8255A的A口工作在方式2时，B口（）。
A.可工作在方式0或方式1B.可工作在方式1或方式2C.只能工作在方式1D.只能空着A8.8255A用户可以用命令字设置（）A．A口和B口均可工作在方式0或方式1或方式2 B.A口工作在方式0，B口工作在方式1C.A口工作在方式1，B口工作在方式1或方式2 D．A口工作在方式2，B口只能工作在方式1 B10.当8255A工作在方式1时,端口C被分为两个部分,分别作为端口A和端口B的控制信息和状态信息。
这两个部分的划分是（）A．端口C的高4位和低4位 B.端口C的高5位和低3位C．端口C的高3位和低5位 D.端口C的高6位和低2两位B11. 8255A工作方式设置为方式1时，CPU与外设通信（）A.可以采用查询方式传送，或者采用中断方式传送B.只能采用中断方式传送C．可以进行双向方式传送D.只能采用无条件传送方式或查询方式传送A14.假定对8255A进行初始化时所访问的端口地址是0CBH，并将其A端口设定为工作方式1 输出，则A端口的地址是（）。
A. 0C8HB. 0CAHC. 0CCHD. 0CEH 本题答案为A。
16.当8255A工作于方式2时，要占用几条联络信号线（）。
选择题 _____________________________________________________________1. 8255A既可作数据输入、出端口，又可提供控制信息、状态信息的端口是（）A. A 口B. B 口C. C 口D. A B、C三端口均可以2.8255A的方式选择控制字为80H,其含义是（）A. A B为方式0B. A B、C 口全为输入C. A 口为输出，其他为输入D. A B、C 口均为方式0,输出3.8255A弓I脚信号W=0,CS=0,A1=1,A0=1 时，表示（）A.无效操作B. CPUS 8255A控制口C. CPUO数据口写数据D-CPUO控制口送控制字4.8255的B 口中断输出时，应将B 口工作方式初始化为是（）A.方式0B.方式1C.方式2D.不初始化5.8255A接口芯片的端口A的工作方式有（）A. 5种B. 4种C. 3种D. 2种6.某系统采用8255A作并行I/O接口，初始化时CPUT访问的端口地址为0CBH并设定为方式1输出，则A口的口地址应为（）A. 0C8HB. 0CAHC. 0CHD. 0EH7.8255不需联络信号线的工作方式是（）A. 方式0B.方式1C.方式2D.所有方式8.8255A工作在方式2 （双向选通I/O ）时，（）A.只能作输入接口B.只能作输出接口C.作输入口或作输出口D.同时可作输入口.输出口9.当并行接口芯片8255A被设定为方式2时，其工作的I/O 口是（）A.仅能作输入口使用B.仅能作输出口使用C.既能作输入口、也能作输出口使用D.仅能作不带控制信号的输入口或输出口使用10.在8255的初始化程序中，使INTEA=1的目的是（）A. A 口在中断方式下完成输入/输出操作B. B 口在中断方式下完成输入/输出操作C. A 口在查询方式下完成输入/输出操作D. B 口在查询方式下完成输入/输出操作11. 8255A 弓I脚信号WR=0、CS=0、A1=1、A0=1 时，表示（）A. CPU向数据口写数据B. CPU读8255A控制口C. CPU向控制口送控制字D.无效操作填空题 _____________________________________________________________1.计算机与普通打印机之间的总线接口标准有多种. 通常使用最多的是Centronics总线【中国矿大考研试题】2.8255A的三个端口中只有端口C没有输入输出锁存功能3.8255A的端口A工作于方式2时，使用端口C的PC7-PC3乍为与CPU 和外部设备的联络信号4.8255A控制字的最高位D7=L时，表示该控制字为方式控制享5.8255A中，可使用的控制享有工作方式控制字和置位复位控制字、其中置位复位控制字只对端口C有效。
一、选择题2.8255A在方式1工作时，端口A和端口B作为数据输入输出使用，而端口C的各位分别作为端口A和端口B的控制信息和状态信息。
其中作为端口A和端口B的中断请求信号的分别是端口C的（）A．PC4和PC2 B.PC5和PC1C.PC6和PC7D.PC3和PC0D3.8255A的端口A或端口B工作在方式1输入时，端口与外设的联络信号有（）。
A.选通输入STB#B.中断请求信号INTRC.中断允许信号INTED.输入缓冲器满信号IBFA4.当8255A的端口A和端口B都工作在方式1输入时，端口C的PC7和PC6（）。
A.被禁止使用B.只能作为输入使用C．只能作为输出使用 D.可以设定为输入或输出使用D7.8255A的A口工作在方式2时，B口（）。
A.可工作在方式0或方式1B.可工作在方式1或方式2C.只能工作在方式1D.只能空着A8.8255A用户可以用命令字设置（）A．A口和B口均可工作在方式0或方式1或方式2B.A口工作在方式0，B口工作在方式1C.A口工作在方式1，B口工作在方式1或方式2D．A口工作在方式2，B口只能工作在方式1B10.当8255A工作在方式1时,端口C被分为两个部分,分别作为端口A和端口B的控制信息和状态信息。
这两个部分的划分是（）A．端口C的高4位和低4位 B.端口C的高5位和低3位C．端口C的高3位和低5位 D.端口C的高6位和低2两位B11. 8255A工作方式设置为方式1时，CPU与外设通信（）A.可以采用查询方式传送，或者采用中断方式传送B.只能采用中断方式传送C．可以进行双向方式传送D.只能采用无条件传送方式或查询方式传送A14.假定对8255A进行初始化时所访问的端口地址是0CBH，并将其A端口设定为工作方式1 输出，则A端口的地址是（）。
A. 0C8HB. 0CAHC. 0CCHD. 0CEH本题答案为A。
16.当8255A工作于方式2时，要占用几条联络信号线（）。

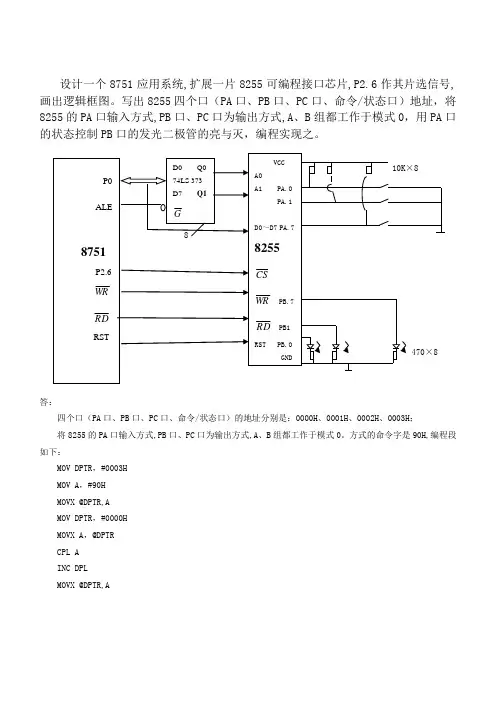

设计一个8751应用系统,扩展一片8255可编程接口芯片,P2.6作其片选信号,画出逻辑框图。
写出8255四个口（PA口、PB口、PC口、命令/状态口）地址，将8255的PA口输入方式,PB口、PC口为输出方式,A、B组都工作于模式0，用PA口的状态控制PB口的发光二极管的亮与灭，编程实现之。
答：四个口（PA口、PB口、PC口、命令/状态口）的地址分别是：0000H、0001H、0002H、0003H；将8255的PA口输入方式,PB口、PC口为输出方式,A、B组都工作于模式0。
方式的命令字是90H,编程段如下：MOV DPTR，#0003HMOV A，#90HMOVX @DPTR,AMOV DPTR，#0000HMOVX A，@DPTRCPL AINC DPLMOVX @DPTR,A设计一个8751应用系统,扩展一片8255可编程接口芯片,A7作其片选信号,画出逻辑框图。
写出8255四个口（PA口、PB口、PC口、命令/状态口）地址，将8255的PA口输入方式,PB口、PC口为输出方式,A、B组都工作于模式0，用PA口的状态控制PB口的发光二极管的亮与灭，编程实现之。
编程实现之。
MOV R0，#03HMOV A，#90HMOVX @R,AMOV R0, #00HMOVX A，@R0CPL AMOV R0, #01MOVX @R0A答：四个口（PA口、PB口、PC口、命令/状态口）的地址分别是： 00H、01H、02H、03H；将8255的PA口输入方式,PB口、PC口为输出方式,A、B组都工作于模式0。
方式的命令字是90H,编程段如下：MOV R0，#03HMOV A，#90HMOVX @R0,A设计一个8751应用系统,扩展一片8255可编程接口芯片,P2.6作其片选信号,画出逻辑框图。
写出8255四个口（PA口、PB口、PC口、命令/状态口）地址，将8255的PA口、PB口输入方式, PC口为输出方式,A、B组都工作于模式1。
8255 练习题及答案一、填空题1、8255A 端口C 按位置位复位控制字的__________ 位用来指定要置位或复位的端口C1 的具体位置。
答案：D3、D2 和D12、8255A 端口C 按位置位复位控制字中的___________ 位决定对端口C 的某一位置位或复位。
答案：D03、8255A 端口A 工作在方式2 时，使用端口C 的 __________ 作为与CPU 和外部设备的联络信号。
答案：PC7~PC34、8255A 的每个端口的数据寄存器的长度为 _____ 位。
答案：85、Intel 8255A 是一个 __________________________ 接口芯片。
答案：可编程的通用并行输入输出6、了般I／O 接口的编址方式可分为__________________ 两种方式。
答案：I／O 接口单独编，与存储器统一编址7、8255A 的端口C 按位置位复位控制字的 __________ 位用来指定置位或复位的端口C 的具体位置.答案：D3,D2 和D18、8255A的端口C按位置位复位控制字中的________ 位决定对端口C的某一位置位或复位。
答案：D09、8255A的端口A工作在方式2时，使用端口C的 ____________ 作为与CPU和外部设备的联络信号。
答案：PC7〜PC310、8255A 与CPU 连接时，地址线一般与CPU 的地址总线的____________ 连接。
答案：A0 和Al11、8255A 控制字的最高位D7= _________ 时，表示该控制字为方式控制字。
答案：112、8255A 的端口A 的工作方式是由方式控制字的_______ 位决定。
答案：D6 和D513、8255A 的端口B 的工作方式由方式控制字的___________ 位决定。
答案：D214、8255A 的端口C 的按位置位复位功能是由控制字中的D7= ________ 来决定的。
一、选择题2.8255A在方式1工作时，端口A和端口B作为数据输入输出使用，而端口C的各位分别作为端口A和端口B的控制信息和状态信息。
其中作为端口A和端口B的中断请求信号的分别是端口C的（）A. PC4和PC2B.PC5和PC1C.PC6和PC7D.PC3和PC0D3.8255A的端口A或端口B工作在方式1输入时，端口与外设的联络信号有（）。
A. 选通输入STB#B. 中断请求信号INTRC. 中断允许信号INTED. 输入缓冲器满信号IBFA4.当8255A的端口A和端口B都工作在方式1输入时，端口C的PC7和PC6 （）。
A. 被禁止使用B. 只能作为输入使用C.只能作为输出使用D. 可以设定为输入或输出使用D7.8255A的A 口工作在方式2时，B 口（）。
A. 可工作在方式0 或方式1B. 可工作在方式1 或方式2C. 只能工作在方式1D. 只能空着A8.8255A 用户可以用命令字设置（）A. A 口和B 口均可工作在方式0或方式1或方式2B. A 口工作在方式0, B 口工作在方式1C. A 口工作在方式1, B 口工作在方式1或方式2D. A 口工作在方式2, B 口只能工作在方式1B10. 当8255A工作在方式1时，端口C被分为两个部分，分别作为端口A和端口B的控制信息和状态信息。
这两个部分的划分是（）A.端口C的高4位和低4位B. 端口C的高5位和低3位C.端口C的高3位和低5位D. 端口C的高6位和低2两位B11. 8255A工作方式设置为方式1时，CPU与外设通信（）A. 可以采用查询方式传送，或者采用中断方式传送B. 只能采用中断方式传送C. 可以进行双向方式传送D. 只能采用无条件传送方式或查询方式传送A14.假定对8255A进行初始化时所访问的端口地址是0CBH并将其A端口设定为工作方式1输出，则A端口的地址是（）。
A. 0C8HB. 0CAHC. 0CCHD. 0CEH本题答案为A。
16. 当8255A工作于方式2时，要占用几条联络信号线（）。
A . 2B . 3C . 4D . 5本题答案为D。
17. 8255A的PA 口工作在方式2, PB 口工作方式1时，其PC端口（）。
A 用作两个4 位I/O 端口B 部分引脚作联络，部分引脚作I/O 线C 全部引脚均作联络信号D 作8 位IO 端口，引脚都为I/O 线C19. 若采用8255A的PA端口输出控制一个七段LED显示器，8255A的PA口应工作于方式（）。
A 方式0 B方式1 C方式2 D 前面3中的任一方式A20. 当8255A的PA 口工作在方式1的输入时，对PC4置位，其作用是（）。
A 启动输入B 开放输入中断C 允许中断D 停止输入B22. 8255A的方式选择控制字的正确值为（）。
A 0A0HB 7FHC 70HD 09HA23. 8255A的C 口位置位/复位字的正确值为（）。
A 80HB 90HC A0hD 0FHD25. 8255PA 口工作于在方式1时，其PC端口（）。
A 用作两个4 位I/O 端口。
B 部分引脚作联络，部分引脚作I/OC 全部引脚均作联络信号D 做8 位I/O 端口，引脚都为I/O 端口B26. 8255A的工作方式设置为方式2，则表示（）。
A仅PA 口用于双向传送B仅PB 口用于双向传送C PA 口和PA都用于双向传送D PA 口和PB 口都不用于双向传送A二、填空题1.8255A 是一个（）接口芯片。
可编程的通用并行输入输出6.8255A 内部具有（）个输入输出端口，每个端口的数据寄存器的长度为（）位，其中端口（）没有输入锁存功能。
3 ；8；C7.8255A与CPU连接时，地址线一般与CPU的地址总线的（）连接。
A0 和A19. 8255A工作在方式1或方式2时，INTE为（）,它的置1/清0由（）进行控制。
中断允许位；C口按位置位清零控制字13. 8255A可允许中断请求的工作方式有（）和（）。
方式 1 ，方式215.8255A工作在方式1的输入状态时，通过信号（）标识端口已经准备好了向CPU输入的数据。
IBF三、简答题2.可编程并行接口芯片8255A有哪几种工作方式，每种工作方式有何特点？答：可编程并行接口芯片8255A有3种工作方式，各自特点如下：（1）方式0:没有固定的用于应答式传送的联络信号线，CPU可以采用无条件传送方式与8255A交换数据；（2）方式1：有专用的中断请求和联络信号线，因此，方式 1 通常用于查询传送或中断传送方式；（3）方式2：PA 口为双向选通输入/输出或叫双向应答式输入/输出。
13.设可编程并行接口芯片8255A的4个端口地址为00C0H 00C2H 00C4H 00C6H,要求用置0/置1方式对PC6置1,对PC4置0。
2答：对端口C的PC置1的控制字为：00001101B，对PG置0的控制字为：00001000B。
程序段为：MOV AL,0DHOUT 00C6H,ALMOV AL,08HOUT 00C6H,AL17. 如果某个8255的控制字为91H求出各个端口的工作方式。
答：由于d y=1, 91H是方式控制字；d6d5=00, PA端口选择方式0； d4=1, PA端口为输入方式；d3=0，PG-4为输出方式；d2=0，PB端口选择方式0; d7=0，PB端口为输出方式；d o=1，PG-o 为输入方式。
18. 如果PA端口选择方式1输出，PB端口选择方式1输入，PC端口选择输出。
（1）求出方式控制字。
（2 ）说明哪些PC引脚可用作输出。
（3）求出可用作输出的某根PC引脚输出高电平和低电平的端口C置1/置0控制字。
答：（1）方式控制字d7=1，d6d5=01（PA端口方式1），d4=0（ PA端口输出），d3=0（PG-4 输出），d2=1（PB端口方式1），d7=1（PB端口输入），d0=0（PG-。
输出），综合可得出方式控制字=10100110=A6H。
（2）由于PA端口为方式1输出：PC作为ACK# PC作为OBF# PG作为INTR。
PB端口为方式1输入：PC作为INTE，PG作为IBF，PC作为STB#。
只有PG、PG可作为普通输出引脚。
（3）使PG输出高电平的C端口置1/置0控制字=00001011（0BH）。
使PG输出低电平的C端口置1/置0控制字=00001010（0AH。
四、综合题2.使用8255的B 端口（端口地址为 261H ）驱动红色与绿色发光二级管各 4只，且红绿管轮流发光各2s,不断循环，试画出只包括地址译码、 8255与发光管部分的接口电路图及编写控制程序。
答：接口电路图如图所示。
编写的控制程序如下： stack segment stack /stackdw 32 dup(0) stack ends codesegme ntstart proc farassume ss: stack,cs:code push ds suh ax,ax push ax mov ax,data mov ds,ax MOV DX,263 H MOV AL,80H OUT DX,AL MOV AL,0FH MOV DX,261HLOP NOT ALOUT DX,AL CALL D2S PUSH AX MOV AH,11 INT 21HD 7~D 0# V CCIOR #-D 7~D 0PB 7# 匸CS #PB 6-A 1-A 0#PB 02WR#=RD-RESET74LS30A 1 A 0 # IOW8255CMP AL,0POP AXJE LOPretstart endpcode endsend start35. CPU通过8255控制8个开关和发光二极管，要求发光二极管的亮灭和开关状态一致，设计电路并编写程序。
答：8255控制开关、发光二极管电路如下图所示：MOV DX,26CH;设置8255控制端口地址MOV AL,82H;确定PA方式0输出，PB方式0输入OUT DX,ALMOV DX,264H;读入开关状态IN AL,DXNOT AL;合上开关所对应的状态值为1MOV DX,260H;输出到PA端口，使发光二极管状态和开关一致OUT DX,AL每执行程序一次，合上开关所对应的发光二极管发亮，如果要永远保持开关状态和发光二极管亮灭一致，程序必须从读入开关状态开始无限次循环。
39.假定某个8255的端口地址范围为260H〜26FH,编写用PC输出一个负脉冲的程序。
答：用PG 输出一个负脉冲的电路图如下图所示：<0CPUA 7 A 8 A 9MOV DX,26CHMOV AL,80H;PA 、PB 方式 0 输出，PG -o 输出MOV AL,0FH; C 端口置1/置0控制字：使PG 输出高电平 OUT DX,AL MOV CX,2000HYYY2:ADD AX,0;让PG 输出低电平维持一段时间 LOOP YYY2MOV AL,0EH; C 端口置1/置0控制字：使PC 输出高电平 OUT DX,AL MOV CX,2000H YYY3:ADD AX,0 LOOP YYY3MOV AL,0FH; C 端口置1/置0控制字：使PG 输出高电平 OUT DX,ALD 7- D oIOR IOW A 2 A 3A 4 A 5 A 6A BCD 7- D o RD WR A o A i8255 CSPC 7。
