过滤器的类型及选择原则.

压缩空气系统的设备选型压缩空气站的设备一般包括产生压缩空气的空气压缩机和使气源净化的辅助设备。

气源净化辅助设备分为油水分离器、贮气罐、干燥机和过滤器。

空气压缩机：用以产生压缩空气，一般由电动机带动。

其吸气口装有空气过滤器以减少进入空气压缩机的杂质。

贮气罐：用以贮存压缩空气，稳定压缩空气的压力并除去部分油分和水分。

油水分离器：用以分离并排出降温冷却的水滴、油滴、杂质等。

干燥机：用以进一步吸收或排除压缩空气中的水分和油分，使之成为干燥空气。

过滤器：用以进一步过滤压缩空气中的灰尘、杂质颗粒。

1、空气压缩机的选型首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。

当管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。

因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。

如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。

根据容积流量选型：1、在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；2、新项目上根据设计院提供的流量值进行选型；3、向用气设备供应商了解用气设备的容积流量参数进行选型；4、空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。

2、其他设备的选择2.1 储气罐的选型储气罐容积大小是要根据空压机的容积流量、调节系统和用气设备的耗气量来决定。

当一个系统由几台空压机组成时，储气罐的容积大小是根据最大空压机的容积流量而确定的。

下面的公式可用于储气罐容积大小的确定，应按如下公式计算得出：V=QS×t×P0/(P1-P2)式中： V：储气罐总容量；QS：供气设计总容量，NM3/min；t：5~20min保持时间；P0：大气压，绝压；P1：正常操作压力，绝压；P2：最低送出压力，绝压。

管道过滤器重量对照表管道过滤器是一种常见的工业设备，用于过滤液体或气体中的杂质。

它们通常由不同材料制成，具有不同的尺寸和重量。

了解管道过滤器的重量对照表，有助于选择适合特定需求的过滤器。

本文将介绍管道过滤器的重量对照表，并讨论其对应的应用领域。

一、重量对照表下表列出了常见管道过滤器的重量范围，以及它们的应用领域：1. 管道过滤器类型：网状过滤器重量范围：1-5千克应用领域：适用于液体和气体过滤，常用于家用自来水过滤和空气净化器。

2. 管道过滤器类型：筛板过滤器重量范围：10-50千克应用领域：适用于工业生产中的液体过滤，常用于化工、食品加工和制药等行业。

3. 管道过滤器类型：旋转过滤器重量范围：50-100千克应用领域：适用于高粘度液体的过滤，如石油、润滑油和涂料等。

4. 管道过滤器类型：磁力过滤器重量范围：5-20千克应用领域：适用于液体和气体中的铁磁性杂质过滤，常用于冶金、矿业和电力等行业。

5. 管道过滤器类型：活性炭过滤器重量范围：10-30千克应用领域：适用于液体和气体中的有机物和异味过滤，常用于水处理和空气净化等领域。

二、应用领域分析1. 家用自来水过滤：网状过滤器是最常见的选择，因其重量轻，易于安装和更换。

它可以过滤自来水中的颗粒杂质和悬浮物，提供干净的饮用水。

2. 工业液体过滤：筛板过滤器是常用的选择，其重量适中，可以处理较大流量的液体。

它可以过滤化工生产中的颗粒杂质，确保产品质量。

3. 高粘度液体过滤：旋转过滤器由于其较大的重量和强大的过滤能力，适用于处理高粘度液体。

它可以过滤石油、润滑油和涂料等杂质，保护设备的正常运行。

4. 铁磁性杂质过滤：磁力过滤器利用磁力吸附铁磁性杂质，具有重量轻、操作简单的特点。

它可以过滤冶金、矿业和电力等行业中的杂质，提高产品质量。

5. 有机物和异味过滤：活性炭过滤器利用活性炭的吸附性能，可以去除液体和气体中的有机物和异味。

它常用于水处理和空气净化领域，确保水质和空气的清洁。

一、过滤器的工作原理及类型（产品图片）过滤器按过滤材料可分为表面型、深度型及磁性过滤器。

它们对固体污染物的过滤作用是通过直接阻截和吸附来完成的。

1．表面型过滤器在表面型过滤器中，被滤除的颗粒污染物几乎全部阻截在过滤元件表面上游的一侧。

滤芯材料上具有均匀的标定小孔，可以滤除大于标定小孔的固体颗粒.属于这一类的过滤器有线隙式、网式和片式.图6—1a所示为网式过滤器。

滤芯1由绕在支撑架2上的金属网组成，依靠金属网微小网格来挡住油液中杂质的通过.网式过滤器一般能滤去d＞0.08～0.18mm的杂质颗粒，压力损失低于0。

01Mpa。

网式过滤器没有外壳通常装在液压泵的吸油口处，作粗滤器用,以保证泵不受大颗粒污物的损伤。

该滤器特点是结构简单，通流能力大，清洗方便，但过滤精度低。

图6—1b所示为线隙式过滤器,由外壳3、滤芯4和骨架5等组成。

用一条细铜丝每隔一段距离将铜丝压扁一小段，然后将其缠绕在骨架上,由此形成的许多过滤小间隙。

线隙式过滤器能滤去d＞0.03～0.1mm杂质颗粒,压力损失约0。

07MPa~0.35MPa，常用于低压管道中，这种过滤器的结构简单，过滤精度较高，但滤芯的材料强度较低，不易清洗。

2．深度型过滤器深度型过滤器的滤芯为多孔可透性材料,内部具有曲折迂回的通道。

大于孔径的污染颗粒直接被阻截在靠油液上游的外表面，而较小的颗粒进入滤芯内部通道时，由于受表面张力（分子吸附力、静电力等)的作用偏离流束，而被吸附在过滤通道的内壁上。

故深度型过滤器的过滤原理既有直接阻截,又有吸附作用。

这种滤芯材料有纸芯、烧结金属、毛毡和各种纤维等.图6—2a所示为烧结式过滤器。

滤芯3由金属粉末烧结而成，利用金属颗粒间的微孔来挡住油中的杂质通过。

改变金属粉末的颗粒大小，就可以制出不同过滤精度的滤芯。

烧结式过滤器能滤去d＞0.01~0.1mm杂质颗粒，压力损失约0.03MPa~0.2MPa。

用在压力油路或回油路上。

其特点是制造简单、过滤精度高，滤芯能承受高压，但金属颗粒易脱落，堵塞后不易清洗。

过滤器问答1、过滤器基本类型：按用途分类1、永久性过滤器永久性过滤器按结构形式可分为网式、线隙式、烧结式、磁滤式等。

2、临时性过滤器临时过滤器按结构可分Y型过滤器。

T型过滤器。

蓝式过滤器。

P型过滤器。

平板型2、过滤器组成：⏹管道过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。

过滤器作用：安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

3、过滤器工作原理⏹当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。

当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。

因此，使用维护极为方便。

4、过滤器适用范围⏹管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点，其主要适用的物料有：⏹1、化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。

⏹2、化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

⏹3、制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。

⏹4、食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。

5、网式过滤器（1）网式过滤器在化工装置中应用较为普遍，可作为临时过滤器或永久过滤器设于离心泵、齿轮泵、螺杆泵、蒸汽往复泵及工业炉燃料喷嘴之前。

用于泵前的网孔数一般为144～256孔/cm2，按泵和喷嘴产品资料要求来定。

网孔数最大可达400孔/cm2。

网式过滤器可分为SY型、ST型、SC型、SD型及其它型式，其外壳可以是铸铁、碳钢、低合金钢、不锈钢或其它材料，滤网可分为铜丝网或不锈钢丝网。

6、线隙式过滤器线隙式过滤器的主要特点是过滤器可在过滤工作中清除机械杂质。

特别适合于要求不间断地精细过滤油品的场合，不需另设备用过滤器。

过滤器的结构较为复杂、制造精度要求较高。

线隙式过滤器一般用于过滤液压油系统及燃油系统中的颗粒杂质，多作为泵吸入口、回油管路、炉前燃油等过滤器使用。

过滤器使用注意事项
1. 选择合适的过滤器类型：根据应用的需求选择合适的过滤器类型，例如，针对不同的数据类型可以选择字符过滤器、数字过滤器、日期过滤器等。

2. 设置适当的过滤器参数：根据需求设置过滤器的参数，例如，设置过滤器的最小值、最大值、模糊匹配等。

3. 关注过滤器的性能：过滤器可能会对系统的性能产生一定的影响，特别是在处理大量数据时。

因此需要合理配置过滤器，避免过滤器的复杂度过高，从而导致性能下降。

4. 维护过滤器的更新：如果过滤器需要根据数据的变化进行更新，需要保证过滤器的及时更新，以确保过滤器的准确性和有效性。

5. 处理过滤器的错误和异常：在使用过滤器时，可能会遇到错误和异常情况，例如过滤器无法正常工作，或者过滤器的输出结果不符合预期。

需要及时处理这些错误和异常，以保证过滤器的正常运行。

6. 综合考虑过滤器的效果与效率：过滤器的主要作用是筛选和过滤数据，因此需要综合考虑过滤器的效果和效率，以达到最优的数据处理效果。

空滤器的分类及工作原理空滤器是一种用于过滤空气中的污染物的装置，广泛应用于汽车、工业设备以及空调系统等领域。

根据其工作原理和结构特点的不同，空滤器可以被分为多种分类。

下面将对空滤器的分类及其工作原理进行详细介绍。

根据滤料的类型，空滤器可以分为机械式滤芯和静电式滤芯两种。

1.机械式滤芯：机械式滤芯主要是通过滤纸、纤维织物等材料对空气中的颗粒物进行过滤。

滤芯的材质和工艺的不同，决定了其过滤效果和使用寿命。

常见的机械式滤芯包括纸质过滤器、合成纤维过滤器和玻璃纤维过滤器等。

机械式滤芯的工作原理是利用纤维织物网、高效过滤纸等滤料的固态孔结构和纤维间隙的滤料层作为过滤层，阻挡颗粒物进入器内，让空气通过纤维孔隙进入内部。

2.静电式滤芯：静电式滤芯主要利用静电场吸附空气中的颗粒物。

静电式滤芯通常由两层隔离薄膜和电荷层组成，其中第一层隔离薄膜带有正电荷，第二层隔离薄膜带有负电荷。

静电式滤芯的工作原理是通过静电场将带有正电荷的颗粒物吸附在带有负电荷的层上，从而过滤空气中的污染物。

根据其结构和工作方式的不同，空滤器可以分为物理过滤器和化学过滤器两种。

1.物理过滤器：物理过滤器通过滤料的孔径和表面特性来过滤空气中的颗粒物。

滤料通常由纤维织物、玻璃纤维或合成材料制成。

当空气通过滤料时，颗粒物被滤料的孔隙截留，而干净的空气继续流过。

物理过滤器可以有效地捕捉细小的颗粒物，如尘埃、花粉、细菌等。

2.化学过滤器：化学过滤器主要是通过化学反应来中和或吸附空气中的气体污染物。

化学过滤器通常由活性炭、活性氧化铝等材料制成。

这些材料具有较强的吸附能力，可以吸附和中和如有害气体、臭氧、苯等挥发性有机物。

化学过滤器通常用于对气体污染物有较高要求的环境中，如化学工厂、实验室等。

此外，空滤器还可以根据其安装位置的不同分为进气口空滤器和出气口空滤器。

1.进气口空滤器：进气口空滤器安装在空气进入设备的进气口，主要用于阻挡和过滤颗粒物，保护设备不受污染。

管道过滤器的选用1 HG/T 21637-2021标准过滤器适用范围①标准所列过滤器适用于化工、石油化工、轻工等生产中的液体及气体物料,用以过滤其固体杂质,通常安装在泵、压缩机的入口或流量仪表前的管道上,以保护此类设备或仪表。

②标准包括公制和英制两个系列:公制系列分PN10、PN25、PN40三个压力等级;英制系列分Class150（PN20)、Class300（PN50)两个压力等级。

公制系列中的尖顶和平顶锥形过滤器压力等级从PN6开始,即PN6、PN10、PN25。

③标准过滤器的主要结构材料选用铸铁、碳钢、低合金钢和奥氏体不锈钢四种,其工作温度范围:铸铁为-20～300℃,碳钢-20～400℃,低合金钢-40～400℃,不锈钢-196～400℃。

④标准过滤器以30目/in的不锈钢丝网作为标准网,可拦截粒径不小于614μm的固体颗粒。

2 型号编制过滤器的型号由过滤器结构形式,连接形式,材料类别,接管、法兰等的标准,压力等级5部分组成,见下图。

①过滤器的结构形式代号表②连接形式代码表③材料类别代码表④接管、法兰等的标准代码表⑤压力等级代码无论是公制还是英制系列,均采用常用的压力等级数字。

公制系列的压力等级单位为bar,英制系列为磅级。

3 过滤器选用原则过滤器的选用可根据工艺过程及管道安装的需要,并结合各种类型过滤器的综合性能进行选择。

选用原则及注意要点有如下几条。

①为保证管网系统的严密性,可选用承插焊接、对焊连接的过滤器;如考虑更换方便,则可选用螺纹连接或法兰连接的过滤器。

②过滤器的本体材料应与相连的管道材料一致或相当。

③对固体杂质含量较多的工作介质,就选用有较大过滤器面积的过滤器。

④一般有效过滤面积为相连管道的截面积3倍以上的过滤器可作为永久性过滤器;临时过滤器的有效过滤面积为管道截面积的2倍以上。

但当输送流体中的固体杂质含量不多或有其他措施可弥补时,也可适当降低要求。

⑤滤网目数的选择应考虑能满足工艺过程的需要,或对泵、压缩机等流体输送机械能起到保护作用的目的。

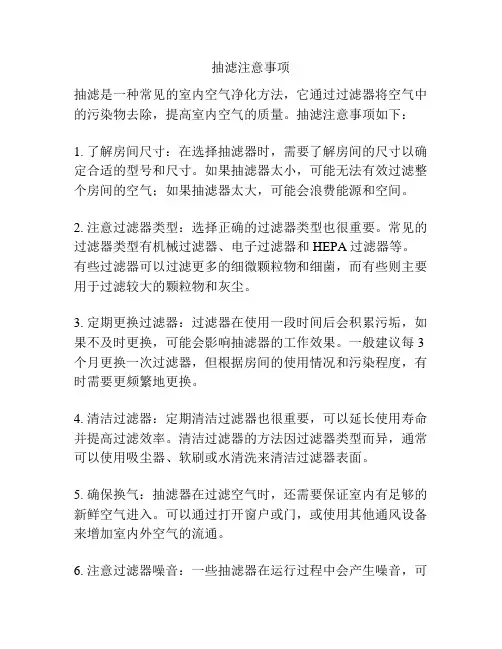

抽滤注意事项抽滤是一种常见的室内空气净化方法，它通过过滤器将空气中的污染物去除，提高室内空气的质量。

抽滤注意事项如下：1. 了解房间尺寸：在选择抽滤器时，需要了解房间的尺寸以确定合适的型号和尺寸。

如果抽滤器太小，可能无法有效过滤整个房间的空气；如果抽滤器太大，可能会浪费能源和空间。

2. 注意过滤器类型：选择正确的过滤器类型也很重要。

常见的过滤器类型有机械过滤器、电子过滤器和HEPA过滤器等。

有些过滤器可以过滤更多的细微颗粒物和细菌，而有些则主要用于过滤较大的颗粒物和灰尘。

3. 定期更换过滤器：过滤器在使用一段时间后会积累污垢，如果不及时更换，可能会影响抽滤器的工作效果。

一般建议每3个月更换一次过滤器，但根据房间的使用情况和污染程度，有时需要更频繁地更换。

4. 清洁过滤器：定期清洁过滤器也很重要，可以延长使用寿命并提高过滤效率。

清洁过滤器的方法因过滤器类型而异，通常可以使用吸尘器、软刷或水清洗来清洁过滤器表面。

5. 确保换气：抽滤器在过滤空气时，还需要保证室内有足够的新鲜空气进入。

可以通过打开窗户或门，或使用其他通风设备来增加室内外空气的流通。

6. 注意过滤器噪音：一些抽滤器在运行过程中会产生噪音，可能会影响室内的安静和休息。

在选择抽滤器时，可以考虑选择低噪音的型号，或在卧室等需要安静环境的地方使用静音模式。

7. 关注产品质量：抽滤器的品牌和质量也是选择的重要因素。

选择知名品牌和具有相关认证的产品，可以保证产品的性能和安全性。

8. 合理使用：抽滤器不是万能的，不能完全解决室内空气污染问题。

此外，还需要保持室内清洁、定期清洁家具和地板、控制室内湿度等，以综合改善室内空气质量。

总之，抽滤是提高室内空气质量的有效方法，但在使用过程中需要注意型号选择、定期更换和清洁过滤器等细节，合理使用并结合其他方法，可以更好地改善室内空气质量。

过滤器类型、作用原理及清理注意事项一、过滤器类型1.空气过滤器：主要用于过滤空气中的灰尘、花粉、细菌等杂质，保证室内空气清洁。

2.水过滤器：用于过滤水中的杂质和有害物质，确保水质安全饮用。

3.油过滤器：主要用于过滤机油、燃油等液体中的杂质，保护机械设备的正常运转。

4.光学过滤器：用于过滤光线中的杂波和杂色，提高光线的纯净度和透明度。

5.网络过滤器：用于过滤互联网中的有害信息，保护用户的网络安全。

6.烟气过滤器：用于过滤烟气中的有害物质，减少环境污染。

二、过滤器的作用原理1.空气过滤器的作用原理：空气过滤器通过纤维滤材和网状结构，将空气中的颗粒物、细菌和病毒等固体微粒过滤掉，保证空气质量。

2.水过滤器的作用原理：水过滤器通过多层滤材和活性炭等材料，将水中的悬浮物、氯气、重金属等有害物质去除，提高水质。

3.油过滤器的作用原理：油过滤器通过滤芯和滤网等部件，将机油、燃油中的微尘、金属碎屑等杂质过滤掉，延长机械设备的使用寿命。

4.光学过滤器的作用原理：光学过滤器采用多层堆叠膜片，过滤掉光线中的杂波和杂色，提高光线的清晰度和真实度。

5.网络过滤器的作用原理：网络过滤器通过关键词过滤、黑名单过滤等技术手段，屏蔽互联网中的色情、暴力等有害信息。

6.烟气过滤器的作用原理：烟气过滤器通过活性炭和静电吸附等原理，去除烟气中的有害物质，净化室内空气。

三、过滤器的清理注意事项1.定期清洗：根据过滤器的使用频率和环境条件，定期对过滤器进行清洗，保持过滤效果。

2.注意清洗方法：使用清水和中性洗涤剂，轻柔地清洗过滤器，避免使用含有酸碱性的清洗剂，以免损坏过滤器。

3.避免晒太阳：清洗后的过滤器应避免曝晒在阳光下，以免材料老化，影响过滤效果。

4.严禁弯曲扭曲：在清洗过程中要轻拿轻放，严禁弯曲和扭曲过滤器，以免影响过滤效果。

5.注意安装位置：安装过滤器时应选择通风良好的位置，避免受潮和污染，影响使用寿命。

6.定期更换滤芯：部分过滤器采用可更换滤芯设计，使用一段时间后应定期更换新的滤芯，保持过滤效果。

初中高效过滤器的基础知识由于空气污染的加重以及生产生活中使用空气过滤器的数量增多，不同空气过滤器产品具备不同的使用效能和过滤精度。

如何选择最适合自己的一款空气过滤器产品，就显得尤为必要了。

根据空气过滤器需求及使用效率的不同，可将其分为初效过滤器、中效过滤器、高效过滤器和亚高效过滤器等类型。

这些过滤器中不同的型号有不同的标准和使用功能，在安装时要考虑能否节省空间、操作安装是否方便、是否可以任意组合等因素。

建议大家在选择空气过滤器的时候要根据室内需求的净化标准来选，合理地选择空气过滤器的等级及过滤效率。

初效纸板框空气过滤器初效纸板框空气过滤器在空调净化系统中作为预过滤器，它可以保护中效和高效过滤器，还能保护空调箱内的其他配件以增加它们的使用寿命。

适用于中央空调和集中通风系统初级过滤、大型空压机预过滤、局部高效过滤装置的预过滤等。

规格1.初效空气过滤器类型:板式,折叠式,袋式;2.外框材质:耐高湿型防水纸板;3.滤料材质:化纤无纺布（焊接钢丝护网）,尼龙网,活性碳,金属网;4.耐湿性:≤90%;5.建议最大允许终阻力:≤225Pa;6.过滤效率等级:G1,G2,G3,G4;7.适用范围:主要用于过滤5μm以上的尘埃颗粒.优势1.有效过滤面积大,阻力小,容尘量大,使用寿命长;2.重量轻,通用性好,结构坚固平稳;3.滤料可拆卸更换,方便框体重复利用,节约成本;中效合成纤维袋式空气过滤器中效合成纤维袋式空气过滤器在空调净化系统中作为中间过滤器，可以减少高效过滤器的负担，增加高效和空调箱内配件的使用寿命。

广泛应用于洁净室新风空调系统的中级过滤、高效过滤器的前置过滤器、精密机械、冶金、半导体电子、制药、化工纺织、食品等行业空气净化过滤。

规格+优势参数：1.外框:铝合金;2.滤料:优质合成纤维和玻璃纤维,滤料平均效率在85%-95%;3.过滤效率等级:F5/F6/F7/F8/F9;4.结构:袋式,板式,隔板式,组合式.优势：1.主要捕集1-10μm的颗粒灰尘及各种悬浮物;2.透气性好,容尘量大,阻力小,性能稳定;3.结构紧凑,通用性强,安装方便;高效有隔板空气过滤器高效有隔板空气过滤器在整个系统中起到中间过滤的作用，它也可以作为终端过滤器来进行使用。

液压过滤器选型设计指南1 范围本指南规定了液压过滤器的设计原则、注意事项、液压过滤器各项参数的选择，以及例举了液压过滤器选型设计的案例。

2 规范性引用文件下列文件的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 20079 液压过滤器技术条件Q/SY 012 015 液压过滤器选用规范3 术语、符号及定义GB/T 20079确定的术语、符号和定义适用于本文件。

3.1过滤精度指油液通过过滤器时,能够穿过滤芯的球形污染物的最大直径，以微米（μm）表示。

3.2过滤器最大流量由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量，以单位L/min表示。

3.3纳污容量指过滤器的压力降达到极限值时，滤芯所容纳的污染物重量，以单位kg表示。

3.4过滤比过滤器上游大于等于某一给定尺寸χ的颗粒污染物数量与下游大于等于同一给定尺寸的颗粒污染物数量之比，用βχ表示。

3.5洁净过滤器总成压降△P总被试元件为装有洁净滤芯的洁净过滤器,其测得的入口与出口压力之差。

3.6壳体压降△P壳体过滤器不装滤芯时的压降。

3.7洁净滤芯压降△P滤芯洁净滤芯所产生的压降，其值等于洁净过滤器总成压降减少壳体压降。

4 工作原理与结构型式4.1 过滤器的工作原理与结构过滤器的典型结构见图1。

图1 液压过滤器典型结构油液从进油口进入过滤器，沿滤芯的径向由外向内通过滤芯，油液中颗粒被滤芯中的过滤层滤除，进入滤芯内部的油液即为洁净的油液。

过滤后的油液从过滤器的出油口排出。

4.2 过滤器的分类过滤器按其用途及安装部位，可分为如图2所示的5种不同类型。

图2 过滤器安装位置示意图设计系统时采用哪种或哪几种过滤方式的组合应根据系统液压元件类型，工况，成本和整机布置综合考虑，可参考表1所示优缺点设计最优的系统过滤方案，其中，吸油过滤容易导致液压泵吸空，建议尽量不采用高精度吸油过滤方案。

管井过滤器的设计与施工管井的井管系一般由井壁管、过滤管和沉淀管三部分组成，沉淀管是位于井管下部用于沉积井内砂粒和沉淀物的无孔管，并非必要设置。

目前有关文献中过滤器与过滤管是两个同义词，常常混同使用，实际上两者有差别。

过滤器是管井起滤水、挡砂和护壁作用的装置。

过滤管则有所不同，在非填砾过滤器情况下，过滤管即为过滤器；在填砾过滤器情况下，过滤管是填砾过滤器的骨架管，是填砾过滤器的组成部分，显然就不能称之为过滤器了。

所以，过滤管与过滤器两者有差别，应予以区分。

一、过滤管孔隙率计算管井过滤管按其结构不同，可以划分为两个类型：单层进水面过滤管和双层进水面过滤管。

单层进水面过滤管包括骨架过滤管（光滤管）、模压孔过滤管等，其共同特点是仅有一个进水面，因此，仅有一个孔隙率。

双层进水面过滤管包括穿孔管垫筋缠丝过滤管和穿孔管垫筋包网过滤管。

由于缠绕或包网与穿孔管之间有垫筋分隔，因而是两个进水面，故为双层进水面过滤管。

不同进水面具有各自的孔隙率，显然，双层进水面过滤管有两个孔隙率。

应注意的是，若穿孔管与缠丝或包网之间无垫筋分隔时，两个进水面合二为一，即属单层进水面过滤管，其孔隙率亦合二为一。

过滤管类型按其过水断面划分，集中反映了过滤管作为管井进水装置的结构特点，是正确分析和计算过滤管孔隙率的基础。

1.单层进水面过滤管孔隙率计算单层进水面过滤管孔隙率计算并无一个通用的计算式，钢制和铁制过滤管多采用交错排列的圆形穿孔，其孔隙率可按下式计算：为圆孔直径，mm；m为1m长过滤管上圆孔式中：n为过滤管孔隙率，%；d数量，个；d为过滤管外径，mm。

式（21.4-1）仅是圆形穿孔过滤管的孔隙率计算式，对于其他形状穿孔过滤管，应根据穿孔的形状、尺寸及排列方式，按实际情况进行计算。

2.双层进水面过滤管孔隙率计算双层进水面过滤管因有两个进水面，故有两个孔隙率，我国常用的两种双层进水面过滤管是穿孔管垫筋缠丝过滤管和穿孔管垫筋包网过滤管（图21.4-1），过滤管内层和外层孔隙率，应按式（21.4-2）～式（21.4-4）进行计算。

液压过滤器选型指南及案例液压过滤器是液压系统中的重要组件，其作用是过滤液压油中的杂质，保持油液的清洁，提高液压系统的工作效率和寿命。

正确选择和使用液压过滤器对于液压系统的正常运行至关重要。

本文将介绍液压过滤器的选型指南，并提供一个实际应用案例。

1.确定系统的液压油流量：根据液压系统的设计要求，确定系统的液压油流量，通常以升/分钟为单位。

液压过滤器的选型应能满足系统流量要求。

2.确定过滤精度：根据系统的使用环境和工作要求，确定过滤精度，常见的过滤精度有10μm、20μm、40μm等。

过滤精度越高，过滤效果越好，但阻力也会增加，需要综合考虑。

3.确定过滤器类型：根据液压系统的压力和流量要求，选择适当的过滤器类型。

常见的液压过滤器类型有吸入过滤器、压力过滤器、回流过滤器等。

4.确定过滤器的材质和密封材料：根据液压系统中液压油的性质，选择适当的过滤器材质和密封材料，以防止材料的腐蚀和泄漏。

5.确定过滤器的寿命和维护周期：根据系统的工作环境和使用条件，选择具有较长寿命和较长维护周期的过滤器，以减少维护成本和停机时间。

案例：工业设备中液压系统的工作压力为20MPa，流量为50L/min，要求过滤器的过滤精度为20μm，寿命为3000小时。

根据以上选型指南，我们可以进行如下选择：1. 确定系统的液压油流量：50L/min；2.确定过滤精度：20μm；3.确定过滤器类型：根据工作压力和流量要求，选择压力过滤器；4.确定过滤器的材质和密封材料：根据液压油的性质，选择耐腐蚀材料和可靠的密封材料；5.确定过滤器的寿命和维护周期：选择具有3000小时寿命的过滤器，并在必要时进行维护和更换。

通过以上选型指南，我们可以选择适合该液压系统的过滤器。

选择合适的过滤器可以有效提高液压系统的工作效率和寿命，减少因杂质造成的故障和损坏，提高设备的可靠性和稳定性。

总结：液压过滤器是液压系统中必不可少的组件，正确选择和使用过滤器对于液压系统的正常运行至关重要。

液压过滤器选型设计指南1 范围本指南规定了液压过滤器的设计原则、注意事项、液压过滤器各项参数的选择，以及例举了液压过滤器选型设计的案例。

2 规范性引用文件下列文件的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 20079 液压过滤器技术条件Q/SY 012 015 液压过滤器选用规范3 术语、符号及定义GB/T 20079确定的术语、符号和定义适用于本文件。

3.1过滤精度指油液通过过滤器时,能够穿过滤芯的球形污染物的最大直径，以微米（μm）表示。

3.2过滤器最大流量由制造商所推荐的在规定运动粘度下通过被试过滤器的最大流量，以单位L/min表示。

3.3纳污容量指过滤器的压力降达到极限值时，滤芯所容纳的污染物重量，以单位kg表示。

3.4过滤比过滤器上游大于等于某一给定尺寸χ的颗粒污染物数量与下游大于等于同一给定尺寸的颗粒污染物数量之比，用βχ表示。

3.5洁净过滤器总成压降△P总被试元件为装有洁净滤芯的洁净过滤器,其测得的入口与出口压力之差。

3.6壳体压降△P壳体过滤器不装滤芯时的压降。

3.7洁净滤芯压降△P滤芯洁净滤芯所产生的压降，其值等于洁净过滤器总成压降减少壳体压降。

4 工作原理与结构型式4.1 过滤器的工作原理与结构过滤器的典型结构见图1。

图1 液压过滤器典型结构油液从进油口进入过滤器，沿滤芯的径向由外向内通过滤芯，油液中颗粒被滤芯中的过滤层滤除，进入滤芯内部的油液即为洁净的油液。

过滤后的油液从过滤器的出油口排出。

4.2 过滤器的分类过滤器按其用途及安装部位，可分为如图2所示的5种不同类型。

图2 过滤器安装位置示意图设计系统时采用哪种或哪几种过滤方式的组合应根据系统液压元件类型，工况，成本和整机布置综合考虑，可参考表1所示优缺点设计最优的系统过滤方案，其中，吸油过滤容易导致液压泵吸空，建议尽量不采用高精度吸油过滤方案。
