污水干管流量计算表 (1)

2、何为排水系统及排水体制？排水体制分几类，各类的优缺点，选择排水体制的原则是什么？答：在城市和工业企业中通常有生活污水、工业废水和雨水。

这些污水是采用一个管渠系统来排除，或是采用两个或两个以上各自独立的管渠系统来排除。

污水的这种不同排除方式所形成的排水系统，称做排水系统的体制（简称排水体制）。

排水系统的体制一般分为合流制和分流制两种类型。

从环境保护方面来看，如果采用合流制将城市生活污水、工业废水和雨水全部截流送往污水厂进行处理，然后再排放，从控制和防止水体的污染来看，是较好的；但这时截流主干管尺寸很大，污水厂容量增加很多，建设费用也相应地增高。

分流制是将城市污水全部送至污水厂进行处理。

但初雨径流未加处理就直接排入水体，对城市水体也会造成污染，有时还很严重，这是它的缺点。

合理地选择排水系统的体制，是将城市和工业企业排水系统规划和设计的重要问题。

它不仅从根本上影响排水系统的设计、施工、维护管理，而且对城市和工业企业的规划和环境保护影响深远，同时也影响排水系统工程的总投资和初期建设费用以及维护和管理费用。

通常，排水系统体制的选择应满足环境保护的需要，根据当地条件，通过技术经济比较确定。

而环境保护应是选择排水体制时所考虑的主要问题。

3、排水系统主要由哪几部分组成，各部分的用途是什么？答：城市污水包括排入城镇污水管道的生活污水和工业废水。

将工业废水排入城市生活污水排水系统，就组成城市污水排水系统。

城市生活污水排水系统由下列几个主要部分组成：1)室内污水管道系统及设备。

其作用是收集生活污水，并将其排送至室外居住小区污水管道中去。

2)室外污水管道系统。

分布在地面下的依靠重力流输送污水至泵站、污水厂或水体的管道系统统称为室外污水管道系统。

3)污水泵站及压力管道。

污水一般以重力流排除，但往往由于受到地形等条件的限制而发生困难，这时就需要设置泵站。

4)污水厂。

供处理和利用污水、污泥的一系列构筑物及附属构筑物的综合体称污水处理厂。

设计计算1.水量设计计算设计水量Q=500t/d=500 m 3/d=20.83m 3/h=5.8L/s表1.1污水总变化系数表由内插计算.2-z 8.5-15z -3.25-8.5K K得Kz=2.32则Q max =QK z =20.83×2.32=48.33m 3/h 2.调节池 2.1设计说明调节池是用来均衡调节污水水量、水质、水温的变化，降低对生物处理设施的冲击，为使调节池出水水质均匀，防止污染物沉淀，调节池内宜设置搅拌、混合装置。

2.2调节池设计计算 2.2.1调节池有效水深H 2 H 2=qt式中：q ―表面水力负荷，即要求去除的颗粒沉速，取2.0m 3/（m 2•h ）；t ―废水沉淀时间，取1.0~2.0h ；本设计取1.0h ；故可得 H 2=2.0×1.0=2.0m设计要求调节池沉淀区有效水深在2.0~4.0m 故H 2=2.0m 符合设计要求，取超高0.5m则沉淀区总高度为H=2.0+0.5=2.5m 2.2.2调节沉淀区有效容积为V V=Q max t=48.33×1.5=72.5m 3 2.2.3调节沉淀区长度L L=3.6Vt式中：V ―最大设计流量时的水平流速，mm ∕s ，一般不大于5mm ∕s ；本设计取mm ∕s ； L=3.6×3×1.5=16.2，取17m 2.2.4沉淀区总平面面积V25.360.25.722H `V F ===2.2.5沉淀区总宽度B，1.21725.36L F B ===取2.2m 长宽比校核：2.217=7.7﹥14，符合要求。

长深比校核：217=8.5﹥8，符合要求。

调节沉淀池的几何尺寸为： L=17m B=2.2m H=2.5m ；2.2.6理论每日污泥量W=t )0100(100010024)10(max ⨯-⨯⨯-P C C Q式中:Q max ―最大设计流量，m 3∕h ；C 0、C 1―分别是进水与出水的悬浮物浓度，kg ∕m 3，如有浓缩池、硝化池以及污泥浓脱水机的上清液回流至初沉池，则式中的C 0取1.3C 0；C 1取1.3C 0的50%~60%；本设计因无回流，取C 1=55%C 0； P 0―污泥含水率，取值97%；γ―污泥容重，kg ∕m 3，因污泥的主要成分是有机物，含水率在95%以上，故γ取1000kg ∕m 3； t ―两次排泥的时间之隔 W=5.1100097-100100010024%55600-60033.48⨯⨯⨯⨯⨯⨯⨯）（）（=15.65m 3∕d2.2.7污泥斗容积（用椎体体积公式） V=3)21f 2f 1f 3h f ++（式中：f 1―污泥斗上口面积，m 2； f 2―污泥斗下口面积，m 2； h 3―污泥斗高度，m ；本设计中取f 1=5×2.2=11m 2；f 2=0.8×0.4=0.32m 2； 污泥斗为长方形斗状， h 3=4m ； V=332.01132.0114）（⨯++⨯=17.6m 3﹥15.65m 3；符合设计要求3隔油池设计3.1设计说明隔油池是一种采用物理方法处理含油废水的构筑物。

管道工程计算书(第一套方案)第一节排水管网课程设计任务书陕西某县排水管网系统扩大初步设计（第二组）一、城市概述陕西省某县位于中国西北部，属水资源短缺地区之一。

随着城市经济的发展，人们生活水平的提高，环境保护的需要，该区原有排水体制已不能适应发展的要求。

在对该区的地质、受纳水体水质资料、人口分布及气象资料进行了充分的调研活动，要求提出一套完善的排水管网系统。

该区人口密度为700人/公顷（城市总人口在7万左右），生活污水排水量标准为200（L/cap ﹒d），绿化面积占城市总面积的10%。

全市地形高差相对平坦，等高线较疏。

该区有一纸板厂，每日最大排水量在4000立方米；还有一亚麻厂和电厂，每日最大排水量各为2000立方米2500立方米。

城市北面有一条从西向东流动的河流，常年水温在16度左右。

城市的平均地下水位在地面下6米左右。

中小学污水量标准为85L/(人.日)，时变化系数为2.2；其中小学生学生人数为1500人，教职工200人；中学生学生人数为1000人，教职工为100人。

宾馆的总层数为16层，每层客房床位数为50个，污水量标准为300L/位，小时变化系数为2.6 。

医院设有600床位，污水量标准为220L/(人.床)，每日工作24小时，时变化系数为2.0。

二、地形与城市总体规划资料（1）城市地形与总体规划图一张,比例为1：3000 （道路的比例为1：3000）；（2）城市各区中各类地面与屋面的比例（%）见表1；表 1 城市各区各类地面与屋面的比例三、气象资料（1）城市气温等资料如下：年平均气温在10～15℃之间，年平均无霜期220天。

（2）夏季主导风向 西南风 ； （3）设计暴雨强度公式及其参数如下：重现期为1年，地面集水时间t 1=10min 。

四、地质资料表2 城市地质资料五、受纳水体水文与水质资料表3 受纳水体水文与水质资料六、设计内容：进行城市污水管道工程的扩初设计和城市雨78.0)5.6()lg 95.01(2.1436++=t T q水管道工程的扩初设计。

污水管道系统的设计计算（一)污水设计流量计算一．综合生活污水设计流量计算各街坊面积汇总表居住区人口数为300⨯360。

75=108225人则综合生活污水平均流量为150⨯108225/24⨯3600L/s=187。

89L/s用内插法查总变化系数表，得K Z=1。

5故综合生活污水设计流量为Q1=187.89⨯1。

5L/s=281.84L/s二．工业企业生活污水和淋浴污水设计流量计算企业一：一般车间最大班职工人数为250人,使用淋浴的职工人数为80人；热车间最大班职工人数为100人,使用淋浴的职工人数为50人故工业企业一生活污水和淋浴污水设计流量为Q2（1)=(250⨯25⨯3+100⨯35⨯2.5)/3600⨯8+(80⨯40+50⨯60)/3600L/s =2。

68L/s企业二：一般车间最大班职工人数450人,使用淋浴的职工人数为90人；热车间最大班职工人数为240人，使用淋浴的职工人数为140人故工业企业二生活污水和淋浴污水设计流量为Q2（2。

)=（450⨯25⨯3+240⨯35⨯2.5）/3600⨯8+（90⨯40+140⨯60）/3600=5。

23L/s所以工业企业生活污水和淋浴污水设计流量为Q2=Q2（1)+Q2（2)=（2。

68+5。

23)L/s=7.91L/s三．工业废水设计流量计算企业一：平均日生产污水量为3400m3/d=3.4⨯106L/d=59。

03L/s企业二：平均日生产污水量为2400m3/d=2。

4⨯106L/d=27.78L/sQ3=（59.03⨯1。

6+27。

78⨯1。

7）L/s=141。

67L/s四．城市污水设计总流量Q4=Q1+Q2+Q3=（281。

84+7.91+141。

67)l/s=431.42L/s(二）污水管道水力计算一．划分设计管段，计算设计流量本段流量q1=Fq s K Z式中q1--——设计管段的本段流量（L/s）F-———设计管段服务的街坊面积(hm2）q s————生活污水比流量［L/（s·hm2）］K Z--—-生活污水总变化系数生活污水比流量q s=nρ/24⨯3600=300⨯150/24⨯3600 L/（s·hm2）=0.521 L/（s·hm2）式中n----生活污水定额或综合生活污水定额[L/（人·d）] Ρ—-——人口密度（人/hm2)污水干管和主干管设计流量计算表工厂排出的工业废水作为集中流量，企业一流出水量在检查井7处进入污水管道，相应的设计流量为97。

第2.2.1条 雨水设计流量按下式计算式中,Q=qψFQ--雨水设计流量(L/s)；q--设计暴雨强度(L/s.ha)；ψ--径流系数；F--汇水面积(ha)注：当有生产废水排入雨水管道时，应将其水量计算在内。

第2.2.2条 径流系数按下表采用。

平均径流系数可按加权平均计算。

径流系数ψ综合径流系数ψ第2.2.3条 设计暴雨强度(见专用表)第2.2.4条 雨水设计重现期：一般选用0.4~3a，重要干道、重要地区或短期积水即能引起较严重后果的地区，一般选用2~5a.第2.2.5条 设计降雨历时，按下式计算：t=t1+mt2式中，t--降雨历时（min)；t1--地面集水时间(min)，视距离长短、地形坡度和地面铺盖情况而定，一般采用5~15min；m--折减系数，暗管折减系数m=2，明渠折减系数m=1.2 ;t2--管渠内雨水流行时间(min)注：在陡坡地区，采用暗管时折减系数m=1.2~2.第2.3.1条 合流管道的总设计流量应按下式计算：第2.3.1条 合流管道的雨水重现期可适当高于同一情况下的雨水管道设计重现期。

第3.2.1条 排水管渠的流速，应按下式计算：V=(1/n) R2/3I1/2式中,V--流速 (m/s);R--水力半径(m);I--水力坡降;n--粗糙系数.第3.2.2条 管渠粗糙系数按下表选用:管渠粗糙系数 n第3.2.3条 排水管渠的最大设计充满度和超高，应遵守下列规定：一、污水管道应按不满流计算，其最大设计充满度应按下表采用。

最大设计充满度注：在计算污水管道充满度时，不包括淋浴或短时间内突然增加的污水量，但当管径小于或等于300mm时，应按满流复核.二、雨水管道和合流管道应按满流计算。

三、明渠超高不得小于0.2m。

第3.2.4条 排水管道的最大设计流速应遵守下列规定：一、金属管道为10m/s；二、非金属管道为5m/s；第3.2.6条 排水管渠的最小设计流速应遵守下列规定：一、污水管道在设计充满度下为0.6m/s；二、雨水管道和合流管道在满流时为0.75m/s；三、明渠为0.4m/s。

六、污水管道的水力计算步骤污水管道的设计方法与水力计算步骤，通过下面的例题予以介绍。

【例7-5】图8-6为河南省某中小城市一个建筑小区的平面图。

小区街坊人口密度为350cap/ha。

工厂的工业废水（包括从各车间排出的生活污水和淋浴污水）设计流量为29L/s。

工业废水经过局部处理后与生活污水一起由污水管道全部送至污水厂经处理后再排放。

工厂工业废水排出口的埋深为2 m，试进行该小区污水管道系统的图8-7 某建筑小区污水管道平面布置图（初步设计）设计方法和步骤如下：(一)在街坊平面图上布置污水管道由街坊平面图可知该建筑小区的边界为排水区界。

在该排水区界内地势北高南低，坡度较小，无明显分水线，故可划分为一个排水流域。

在该排水流域内小区支管布置在街坊地势较低的一侧；干管基本上与等高线垂直；主干管布置在小区南面靠近河岸的地势较低处，基本上与等高线平行。

整个建筑小区管道系统呈截流式布置，如图8-7所示。

（二）街坊编号并计算其面积将建筑小区内各街坊编上号码，并将各街坊的平面范围按比例计算出面积，将其面积值列入表8-7中，并用箭头标出各街坊污水排出的方向。

(三)划分设计管段，计算设计流量根据设计管段的定义和划分方法，将各干管和主干管中有本段流量进入的点(一般定为街坊两端)、有集中流量进入及有旁侧支管接入的点，作为设计管段的起止点并将该点的检查井编上号码，如图8-7所示。

各设计管段的设计流量应列表进行计算。

在初步设计中，只计算干管和主干管的设计流量；在技术设计和施工图设计中，要计算所有管段的设计流量。

本设计为初步设计，故只计算干管和主干管的设计流量，如表8-8所示。

生活污水比流量为：10035086400s q ⨯==0.405(L ／(s ·hm 2))工厂排出的工业废水作为集中流量，在检查井l 处进入污水管道，相应的设计流量分别为29L/s 。

如图8-7和表8-8所示，设计管段1～2为主干管的起始管段，只有集中流量(工厂经局部处理后排出的工业废水)29L/s 流入，故其设计流量为29L/s 。

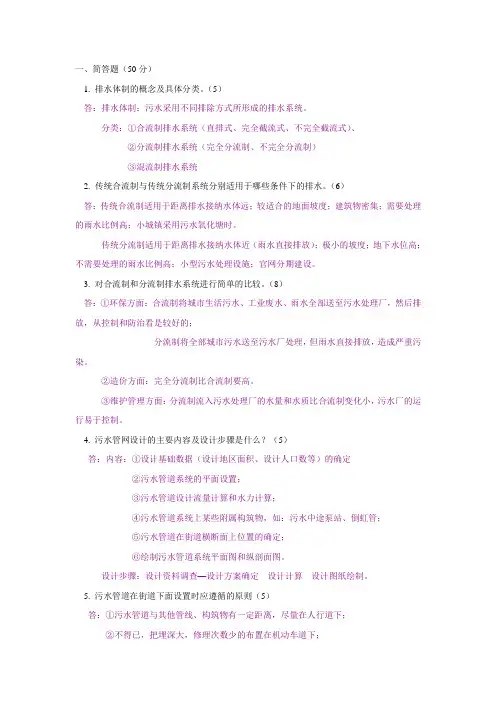

一、简答题（50分）1. 排水体制的概念及具体分类。

（5）答：排水体制：污水采用不同排除方式所形成的排水系统。

分类：①合流制排水系统（直排式、完全截流式、不完全截流式）、②分流制排水系统（完全分流制、不完全分流制）③混流制排水系统2. 传统合流制与传统分流制系统分别适用于哪些条件下的排水。

（6）答：传统合流制适用于距离排水接纳水体远；较适合的地面坡度；建筑物密集；需要处理的雨水比例高；小城镇采用污水氧化塘时。

传统分流制适用于距离排水接纳水体近（雨水直接排放）；极小的坡度；地下水位高；不需要处理的雨水比例高；小型污水处理设施；官网分期建设。

3. 对合流制和分流制排水系统进行简单的比较。

（8）答：①环保方面：合流制将城市生活污水、工业废水、雨水全部送至污水处理厂，然后排放，从控制和防治看是较好的；分流制将全部城市污水送至污水厂处理，但雨水直接排放，造成严重污染。

②造价方面：完全分流制比合流制要高。

③维护管理方面：分流制流入污水处理厂的水量和水质比合流制变化小，污水厂的运行易于控制。

4. 污水管网设计的主要内容及设计步骤是什么？（5）答：内容：①设计基础数据（设计地区面积、设计人口数等）的确定②污水管道系统的平面设置；③污水管道设计流量计算和水力计算；④污水管道系统上某些附属构筑物，如：污水中途泵站、倒虹管；⑤污水管道在街道横断面上位置的确定；⑥绘制污水管道系统平面图和纵剖面图。

设计步骤：设计资料调查—设计方案确定---设计计算---设计图纸绘制。

5. 污水管道在街道下面设置时应遵循的原则（5）答：①污水管道与其他管线、构筑物有一定距离，尽量在人行道下；②不得已，把埋深大，修理次数少的布置在机动车道下；③管线布置顺序：电力电缆--电信电缆--煤气管道--热力管道--给水管道--污水管道--雨水管道；④新建让已建，临时让永久，小管让大管，压力管让重力流管，可弯让不可弯的，检修次数少的让检修次数多的。

6. 为什么污水管道按非满管流设计而雨水管道按满管流设计？（8）答：⑴污水管道非满流设计原因：①污水流量时刻在变化，很难精确计算，而且雨水和地下水会渗入，因此保留一部分管道断面，为未预见水量的增长留有余地，避免污水溢出妨碍环境卫生；②污水管道内沉积的污泥可能分解出一些有害气体，此外，污水中有汽油、石油等易燃液体，可能形成爆炸，故留出适当空间以利排风和有害气体对防爆有良好效果；③便于管道疏通和管理；④管道部分充满时，管内水流速度一定条件下比满流时大一些。

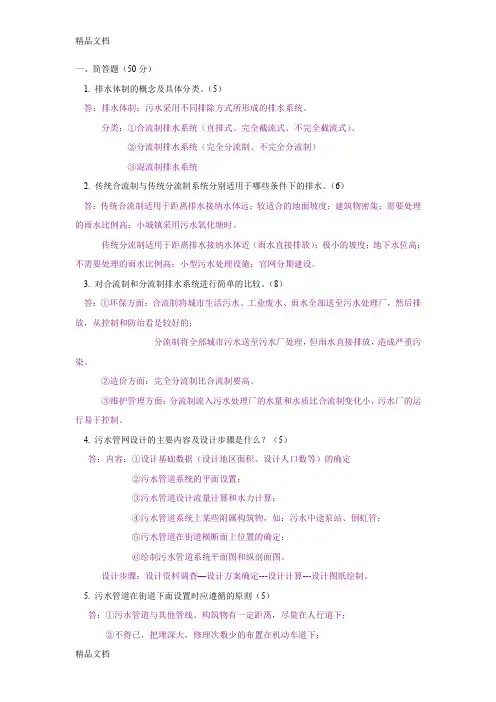

一、简答题（50分）1. 排水体制的概念及具体分类。

（5）答：排水体制：污水采用不同排除方式所形成的排水系统。

分类：①合流制排水系统（直排式、完全截流式、不完全截流式）、②分流制排水系统（完全分流制、不完全分流制）③混流制排水系统2. 传统合流制与传统分流制系统分别适用于哪些条件下的排水。

（6）答：传统合流制适用于距离排水接纳水体远；较适合的地面坡度；建筑物密集；需要处理的雨水比例高；小城镇采用污水氧化塘时。

传统分流制适用于距离排水接纳水体近（雨水直接排放）；极小的坡度；地下水位高；不需要处理的雨水比例高；小型污水处理设施；官网分期建设。

3. 对合流制和分流制排水系统进行简单的比较。

（8）答：①环保方面：合流制将城市生活污水、工业废水、雨水全部送至污水处理厂，然后排放，从控制和防治看是较好的；分流制将全部城市污水送至污水厂处理，但雨水直接排放，造成严重污染。

②造价方面：完全分流制比合流制要高。

③维护管理方面：分流制流入污水处理厂的水量和水质比合流制变化小，污水厂的运行易于控制。

4. 污水管网设计的主要内容及设计步骤是什么？（5）答：内容：①设计基础数据（设计地区面积、设计人口数等）的确定②污水管道系统的平面设置；③污水管道设计流量计算和水力计算；④污水管道系统上某些附属构筑物，如：污水中途泵站、倒虹管；⑤污水管道在街道横断面上位置的确定；⑥绘制污水管道系统平面图和纵剖面图。

设计步骤：设计资料调查—设计方案确定---设计计算---设计图纸绘制。

5. 污水管道在街道下面设置时应遵循的原则（5）答：①污水管道与其他管线、构筑物有一定距离，尽量在人行道下；②不得已，把埋深大，修理次数少的布置在机动车道下；③管线布置顺序：电力电缆--电信电缆--煤气管道--热力管道--给水管道--污水管道--雨水管道；④新建让已建，临时让永久，小管让大管，压力管让重力流管，可弯让不可弯的，检修次数少的让检修次数多的。

6. 为什么污水管道按非满管流设计而雨水管道按满管流设计？（8）答：⑴污水管道非满流设计原因：①污水流量时刻在变化，很难精确计算，而且雨水和地下水会渗入，因此保留一部分管道断面，为未预见水量的增长留有余地，避免污水溢出妨碍环境卫生；②污水管道内沉积的污泥可能分解出一些有害气体，此外，污水中有汽油、石油等易燃液体，可能形成爆炸，故留出适当空间以利排风和有害气体对防爆有良好效果；③便于管道疏通和管理；④管道部分充满时，管内水流速度一定条件下比满流时大一些。

第二章答案1、某肉类联合加工厂每天宰杀活牲畜258T ，废水量标准8.2m ³/t 活畜,总变化系数1.8,三班制生产,每班8h,最大职工数860人,其中在高温及污染严重车间工作的职工占总数的40%,使用淋浴人数按85%计,其余60%的职工在一般车间工作,使用淋浴人数按30%计．工厂居住区面积９.５×104 ㎡,人口密度580人/104 ㎡,生活污水量标准160L/人·d,各种污水由管道汇集送至污水处理站,试计算该厂的最大时污水设计流量. 解: 该厂的最大时污水设计流量Q=Q 1 +Q 2 +Q 3 Q 1 =k·n·k z24×3600 =160×9.5×585×1.824×3600=18.525L/sQ 2 =A 1 B 1 K 1 +A 2 B 2 K 2 T×3600 +C 1 D 1 +C 2 D 2 3600 =860×60%×25×3.0+860×40%×35×2.58×3600 +860×60%×30%×40+860×40%×85%×603600 =2.39+6.59=8.98L/sQ 3 =m·M·k z T×3600 =258×8.2×1.8×103 3600×24 =44.08 L/sQ=Q 1 +Q 2 +Q3 =18.525+8.98+44.08=72.59 L/s2、下图为某工厂工业废水干管平面图。

图上注明各废水排除口的位置，设计流量以及各设计管段的长度，检查井处的地面标高，排除口1的管底标高为218。

9m,其余各排除口 的埋深均不得小于 1.6m 。

该地区土壤无冰冻。

3雨水管道设计计算3．1雨水排水区域划分及管网布置3.1.1 排水区域划分该区域最北端有京杭大运河，中部有明显分水线。

因此以明远路为分界线，明远路以北雨水排入大运河，以南地区雨水排入中部水体。

这样划分有利于减小雨水管线长度和管道，并且可以缩小管径，提高经济效益。

3.1.2 管线布置根据该地区水体及地势特点，雨水管道为正交式布置，沿水体不设主干管，雨水通过干管直接排入水体。

一些距水体较近的街区的雨水直接以地表径流的方式直接流入水体。

明远路以北区域雨水干管的走向为自南向北；以南地区部分干管走向为自南向北，部分为自北向南，个别自南北汇入中间，具体流向根据水体所在位置确定。

具体如图3所示。

3．2雨水流量计算图3雨水管道平面布置（初步设计）3.2.1 雨量分析要素a)降雨量指一定时段降落在某一点或某一面积上的水层深度，其计量单位以mm 计。

也可用单位面积上的具体及（L/ha）表示[9]。

b)降雨历时指一次连续降雨所经历的时间，可以指全部降雨时间，也可以指其中某个个别的连续时段，其计量以min或h计，可从自记雨量记录纸上读取。

c)暴雨强度指某一连续降雨时段内的平均降雨量，用i表示Hit=(3-1)式中，i——暴雨强度(mm/min)；H——某一段时间内的降雨总量（mm）；t——降雨时间(min)。

在工程上常用单位时间内单位面积上的降雨体积q表示。

d)降雨面积指降雨所笼罩的面积。

单位为公顷(ha)雨水管渠的收集并不是整个降雨面积上的雨水，雨水管渠汇集雨水的地面面积称为汇水面积。

每根管段的汇水面积如下表所示：表7 汇水面积计算表：管道编号管道长度（m）本段汇水面积编号本段汇水面积(ha)传输汇水面积(ha)总汇水面积(ha)5～4230.7656 6.670 6.67 4～3153.84578 6.6714.67 3～2230.7658、5918.6814.6733.35 2～1153.8466、691233.3545.356～7192.36511.86011.86 9～8230.76538.1508.15 8～7153.84549.788.1517.93 16～10230.7660（3）、61（3）8.1508.15 10～11115.3861（4） 5.938.1514.08 11～12153.8460（4）、6222.9714.0837.05 12～13192.350(2)、52(2)10.6237.0547.67 13～14230.7650(1)、50（2）10.6247.6758.29 14～15230.7646(2)21.3458.2979.63 17～18115.3861（1）、（2）11.86011.86 18～19269.2260（1）、（2） 4.4411.8616.3 19～20230.7647 5.1916.321.49 20～21230.7648、4914.2321.4935.72 21～22230.7645(2)10.2335.7245.95 23～24192.331(2)、329.4909.49 24～25153.8429、3011.129.4920.61 25～26153.8426、2719.3420.6139.95 26～27153.846(2.2)、7（2.2)9.6739.9549.62 27～28173.076(2.1)、7(2.1)9.6749.6259.29 28～29173.076（1.2)、7(1.2)9.6759.2968.96 30～31192.324(2)、31（1）13.34013.34 31～32230.7624（1）、2814.8213.3428.16 32～33153.8422、2517.0428.1645.2 33～34153.844（4.2)、5（4）12.0645.257.26 34～35153.844（4.1)、5(3)12.0657.2669.32 35～36153.844（2.2）、5（2）12.0669.3281.38 37～38230.7620、2331.42031.42 38～39153.8418（2）、2128.2331.4259.65 39～40153.843（2）、4（3.2)13.6459.6573.29 40～41153.843(1)、4（3.1)13.6473.2986.93 41～42153.842(2)、4（1.2)12.5386.9399.46 43～44153.8418(1)12.45012.45 44～45153.841(3)8.8612.4521.31 45～4230.761(2)8.8621.3130.17 47～48269.2237 1.480 1.48 48～49192.335、3611.12 1.4812.6 49～50153.8433、347.4212.620.02 50～51153.849（1.2)、9（2.2) 5.9320.0225.95 51～52192.39(1.1) 2.9725.9528.92 52～53134.619(2.1) 2.9728.9231.89 53～54134.618(2） 4.6731.8936.56 55～56153.8438、3948.91048.91 56～57153.8411（2）、13（2)11.7848.9160.6957～58 134.61 11(1)、13（1）11.78 60.69 72.47 58～59 134.61 10（2）、12（2）12.67 72.47 85.14 60～61230.7640 22.23 0 22.23 61～62 203.838 41、42 31.13 22.23 53.36 62～63 203.838 15（3） 6.72 53.36 60.08 63～64 203.838 15（2） 6.72 60.08 66.8 65～66 203.838 43、44 49.06 0 49.06 66～67 203.83816(3)、17（3）16.85 49.06 65.91 67～68 203.838 16（2）、17（2）16.8565.9182.76e) 暴雨强度频率和重现期 指定暴雨强度出现的可能性一般不是预知的。

第二章习题1、某肉类联合加工厂每天宰杀活牲畜258T ，废水量标准8.2m ³/t 活畜,总变化系数1.8,三班制生产,每班8h,最大职工数860人,其中在高温及污染严重车间工作的职工占总数的40%,使用淋浴人数按85%计,其余60%的职工在一般车间工作,使用淋浴人数按30%计．工厂居住区面积９.５×104 ㎡,人口密度580人/104 ㎡,生活污水量标准160L/人·d,各种污水由管道汇集送至污水处理站,试计算该厂的最大时污水设计流量. 解: 该厂的最大时污水设计流量Q=Q 1 +Q 2 +Q3Q 1 =k ·n ·kz 24×3600 =160×9.5×585×1.824×3600=18.525L/s Q 2 =A 1 B 1 K 1 +A 2 B 2 K 2 T ×3600 +C 1 D 1 +C 2 D2 3600 =860×60%×25×3.0+860×40%×35×2.58×3600 +860×60%×30%×40+860×40%×85%×603600=2.39+6.59=8.98L/sQ 3 =m ·M ·kz T ×3600 =258×8.2×1.8×103 3600×24 =44.08 L/s Q=Q 1 +Q 2 +Q3=18.525+8.98+44.08=72.59 L/s 2、下图为某工厂工业废水干管平面图。

图上注明各废水排除口的位置，设计流量以及各设计管段的长度，检查井处的地面标高，排除口1的管底标高为218。

9m,其余各排除口 的埋深均不得小于 1.6m 。

该地区土壤无冰冻。

本科《给排水管道工程》课程设计说明书污水管道系统设计学院环境科学与工程学院专业环境工程班级2004级环境工程1班学生姓名李达宁学号200433138282电子邮件daning13@126.c0m联系电话39384692指导教师陆少鸣污水管道系统设计说明书1.基本资料从小区平面图可知该区域地势自西北方向向东南方向倾斜，坡度较小，无明显分水线，可划分为一个排水流域。
