海明码生成与校验电路的设计

实验一汉字编码与校验设计实验一、实验目的本实训将帮助同学们巩固对计算机中数据表示方法的理解，要求能设计汉字国标码与区位码之间的转换电路，能批量获取汉字机内码并用点阵形式进行显示。

通过设计16 位数据的海明编解码电路，16 位数据的CRC 并行编解码电路，帮助同学们理解校验码传输过程。

通过校验码流水传输实验帮助大家提前建立流水线的基本概念二、实验原理、内容与步骤实验原理、实验内容参考：1、汉字编码原理1)机内码与区位码区位码转换为十六进制+2020H得到国标码，国标码+8080H得到机内码。

区位码（十六进制）+A0A0H=机内码机内码-A0A0H=区位码（十六进制）2)存储器数据编辑使用实验里附带的十六进制编辑器，在使用ASCII码保存的记事本编辑，记得得到。

2、汉字编码电路设计国标转区位码汉字显示3、海明编码原理与设计1）编码原理若有效消息b1b2b3b4=1011，则先将它分别填入第3，5，6，7位，再分组进行奇偶统计，分别填入校验位P1，P2，P3的值。

这里分组采用偶校验，因此，要保证3组校验位的取值都满足偶校验规则。

各校验码的取值如下：P1=H3⊕H5⊕H7=b1⊕b2⊕b4=1⊕0⊕1=0P2=H3⊕H6⊕H7=b1⊕b3⊕b4=1⊕1⊕1=1P3=H5⊕H6⊕H7=b2⊕b3⊕b4=0⊕1⊕1=0这样就得到了海明码2）分组原理在海明码H1~Hn中，位号数（1，2，3，。

，n）为2的权值的那些位，即1（20），2，4，。

，2r-1位，作为奇偶校验码，并记作P1，P2，P3，。

，P r,余下各位则为有效信息位。

与N=11,k=7,r=4相应海明码可示意为位号 1 2 3 4 5 6 7 8 9 10 11P i占位P1P2 b1 P3 b2 b3 b4 P4 b5 b6 b7其中，b i均为有效信息。

3）校验位逻辑与电路设计海明编码4、海明解码原理与设计1)检错码原理与作用海明编码在解码过程中，被分作3组校验，每组可产生一个检错消息，3组共3个检错消息便可构成一个指错字，由G3 G2 G1组成，其中G3=P3⊕b2⊕b3⊕b4,G2=P2⊕b1⊕b3⊕b4,G1=P3⊕b1⊕b2⊕b4,3个指错字共表示8种状态，在没有出错的情况下，G3 G2 G1=000.由于在分组时就确定了每组校验位参与校验的组别，所以，指错字能准别地知错错误所在位2)错误逻辑原理与设计当目的部件接收到一-组海明码后,送人电路进行分组并检测，得到检错字信息G,G2G，这组信息通过译码电路译码,给出出错(或无错)的信号,这个信号就是纠错的依据。

海明校验码设计实验报告实验名称：海明校验码设计实验实验目的：通过实验设计和实现海明校验码的算法，了解海明校验的原理以及如何使用。

实验原理：海明校验码是一种能够检测并纠正传输错误的码，常用于计算机存储系统和数据通信系统中，可以通过添加冗余位来实现数据的纠错。

海明码的基本原理是将数据位和校验位进行组合，使得校验位的值能够表示数据位中出现的错误的位置和数量。

具体实验步骤：1. 设计一段数据，例如8位二进制数，作为输入数据。

2. 计算校验位的数量，并根据数据位和校验位的数量，计算海明码的总位数。

校验位的数量可以通过公式计算：2^r ≥ r + k + 1，其中r为校验位的数量，k为数据位的数量。

3. 将数据位插入到海明码的对应位置，即在海明码中留出位置用于存放数据位。

4. 计算各个校验位的值，并填充到海明码中。

5. 对于海明码的接收端，通过计算校验位的奇偶性，检测并纠正可能出现的错误。

实验结果与分析：实验中，我们设计了一个8位二进制数据，需要添加3个校验位。

根据公式2^r ≥ r + k + 1，计算出总位数为12位。

将数据位填入到对应的海明码位置，并计算校验位的值，得到最终的海明码。

例如，原始数据为：1011校验位的数量为3，海明码的总位数为12。

填充数据位得到海明码：1 0 1 1 * * 0 * 1 0 1 1计算校验位的值，并填充到海明码：1 0 1 1 0 1 0 0 1 0 1 1接收端接收到海明码后，计算校验位的奇偶性，并与接收到的海明码进行比较，即可检测并纠正错误。

如果校验位的奇偶性与接收到的海明码不一致，说明出现了错误。

通过校验位的位置，我们可以判断错误出现的位置，并根据校验位的奇偶性提示错误的数量。

实验结论：通过实验，我们成功设计并实现了海明校验码的算法。

海明校验码能够检测并纠正传输错误，可以应用于计算机存储系统和数据通信系统中，提高数据的可靠性和完整性。

实验结果表明，海明校验码能够很好地检测和纠正错误，具有较高的纠错能力，因此在实际应用中具有广泛的应用价值。

海明码的实验报告一、实验目的和背景海明码（Hamming Code）是一种能够检测和纠正单一错误的错误检测和纠正编码方法，它使用了冗余位（Redundancy Bit）来增加数据的可靠性。

本实验的目的是通过编写程序来实现海明码的生成、纠正和检测功能，并验证海明码的可靠性。

二、实验内容与步骤1. 生成海明码：编写程序实现海明码的生成功能，读取输入的原始数据并生成相应的海明码。

2. 引入错误：编写程序在生成的海明码中引入1个错误位。

3. 纠正错误：编写程序实现海明码的错误纠正功能，通过纠正之后的码字与原始数据进行比对，验证纠正效果。

4. 检测错误：编写程序实现海明码的错误检测功能，通过检测错误的海明码数据，输出错误位置。

三、实验过程与结果1. 生成海明码根据海明码的生成规则，我们编写了一个生成海明码的程序。

用户在控制台输入原始数据，程序经过处理后输出相应的海明码。

例如，输入数据为`1101`，生成的海明码为`1101001`。

2. 引入错误在生成的海明码中，我们通过编写程序随机选择一个位置并进行改写，引入1个错误位。

例如，原本生成的海明码为`1101001`，改写后为`1101101`。

3. 纠正错误根据海明码的纠正规则，我们编写了一个纠正错误的程序。

用户输入引入错误后的海明码，程序经过处理后输出经过纠正后的码字。

例如，输入的海明码为`1101101`，经过纠正后输出的码字为`1101001`。

4. 检测错误根据海明码的检测规则，我们编写了一个检测错误的程序。

用户输入海明码，程序经过处理后输出错误位置。

例如，输入的海明码为`1101101`，程序输出错误位置为`5`。

四、实验结果分析通过实验结果可以得出以下结论：1. 海明码的生成功能能够准确地将原始数据转换成相应的海明码。

2. 引入错误后，海明码的纠正功能可以将引入的错误位纠正回原始数据。

3. 海明码的检测功能能够准确地检测出错误位置。

综上所述，海明码具有较高的可靠性，能够有效地检测和纠正单一错误。

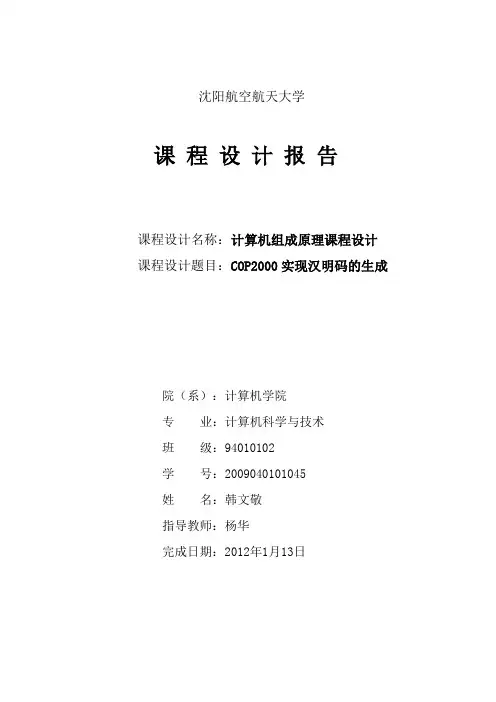

沈阳课程设计报告课程设计名称：计算机组成原理课程设计课程设计题目：COP2000实现汉明码的生成院（系）：计算机学院专业：计算机科学与技术班级：94010102学号：2009040101045姓名：韩文敬指导教师：杨华完成日期：2012年1月13日沈阳航空航天大学课程设计报告目录第1章总体设计方案 (1)1.1设计原理 (1)1.2设计思路 (1)1.3设计环境 (2)第2章详细设计方案 (4)2.1算法与程序的设计与实现 (4)2.1.1算法具体描述 (4)2.2流程图的设计与实现 (4)2.2.1流程图具体分析 (4)第3章程序调试与结果测试 (8)3.1程序调试 (8)3.2程序测试及结果分析 (8)参考文献 (10)附录（源代码） (11)第1章总体设计方案1.1设计原理根据海明码的实现原理，在数据中加入几个校验位，并把数据的每一个二进制位分配在几个奇偶校验组中，当某一位出错后，就会引起有关的几个校验组的值发生变化。

不但可以发现出错，还能指出错误的地方，并能通过电路完成自动纠正。

设校验位的个数为r，则它能表示2r个信息，用其中的一位信息指出“没有错误”，其余的2r-1指出错误发生的位置。

错误也可能发生在校验;位，因此只有2r-1-r个信息能用于纠正被传送的数据的位数k，必须满足：2r≥k+1+r对8位数据位，查表可知需要4位校验位。

如表1所示：表1其校验位等于所监测数据位的异或，即：C1=D8⊕D7⊕D5⊕D4⊕D2；C2=D8⊕D6⊕D5⊕D3⊕D2 ；C3=D7⊕D6⊕D5⊕D1；C4=D4⊕D3⊕D2⊕D1；1.2设计思路程序的第一步应是准备工作，通过算法的分析易知，准备数据有循环控制次数，由数据位为8bit二进制数，则可设循环次数为8，标志位，控制不同子程序实现，第一个校验位可直接生成，不需要标志位，且结果运算需置一位，则需设置4个，可在内存中存储，当子程序开始执行时，首先需将标志位更改，表示此过程已经执行。

【精品】海明码课程设计报告海明码是一种纠错码，用于在数字通信中检测和纠正数据传输中的错误。

在本次课程设计中，我们设计了一个海明码编码器和解码器，并进行了相关的实验和测试。

首先，我们设计了海明码编码器。

编码器的输入是一个长度为k的二进制数据序列，输出是一个长度为n的二进制数据序列，其中n=k+r，r是冗余位数。

编码器的主要功能是根据输入数据生成冗余位，并将输入数据和冗余位按照一定的规则组合起来形成输出数据。

我们采用了海明码的标准编码规则，具体实现过程如下：1. 输入数据序列为D，冗余位数为r。

2. 根据输入数据序列的长度确定冗余位数，使得r满足2^r ≥ r+k+1。

3. 初始化输出数据序列为0。

4. 将输入数据序列按照一定的规则插入到输出数据序列中，形成初始编码结果。

5. 针对每一个冗余位，计算该位的值，并将其插入到输出数据序列中。

6. 输出最终的编码结果。

接下来，我们设计了海明码解码器。

解码器的输入是一个长度为n的二进制数据序列，输出是一个长度为k的二进制数据序列。

解码器的主要功能是根据输入数据序列检测和纠正错误，并将纠正后的数据输出。

我们采用了海明码的标准解码规则，具体实现过程如下：1. 输入数据序列为C。

2. 针对每一个冗余位，计算该位的值，并与输入数据序列中对应的位进行比较，如果不一致，则表示该位有错误。

3. 根据错误位的位置，确定错误位对应的输入数据序列中的位置，将该位置上的位进行翻转。

4. 输出最终的解码结果。

为了验证海明码编码器和解码器的正确性，我们进行了一系列实验和测试。

首先，我们随机生成了一些输入数据序列，并将其输入到编码器中进行编码。

然后，我们将编码结果输入到解码器中进行解码，并与原始输入数据序列进行比较。

实验结果表明，编码器和解码器能够正确地生成和纠正错误，验证了其正确性和可靠性。

总结起来，本次课程设计中我们设计了海明码编码器和解码器，并进行了相关实验和测试。

通过实验验证，编码器和解码器能够正确地生成和纠正错误，具有较高的可靠性和实用性。

海明校验码设计实验报告实验目的设计并实现海明校验码，实现对于数据传输中出错信息的检测与纠正功能。

实验原理海明校验码是对于二进制数据进行检错和纠错的一种编码方法。

其基本思想是对数据进行二进制化，并在数据后面加上校验码，以便检查发生的错误，并在发生一些错误的时候进行纠正。

其中，校验码的生成基于原始数据中出现的错误的反转。

为了避免出现错误情况，海明编码使得校验码中的每一位都与原始数据中的多个位置有关。

海明校验码的实现流程包括以下步骤：1. 将要传输的数据转换为二进制形式，并将其划分为多个位。

2. 根据海明编码的规则，计算得出控制位的位置，并将0和1分配给这些位置。

3. 将校验位插入到原始数据的中间，构成海明编码，并发送到接收端。

4. 在接收端，收到海明编码后，进行计算并检查出现的错误情况。

如有错误，则尝试更改应该更改的冗余位以进行自动校正。

实验器材与材料计算机，IDE软件，Python语言。

实验步骤1. 设计海明编码程序。

（1）将要传输的数据分割，初始状态下没有校验码。

（2）计算出每个校验位的数值。

（3）用计算得到的校验码替换掉原来没有校验码的位，以形成海明编码。

2. 制造模拟信道错误的程序。

将字符数据中某些位置的位进行反转模拟数据在传输过程中出现错误的情况。

3. 设计海明编码解码程序。

（1）接收传输过来的海明编码。

（2）计算收到的码字的海明校验码。

（3）如果发现了错误，则进行纠错操作，纠正错误的位数。

实验结果经过测试，我们成功设计并实现了海明编码解码的程序。

我们在编码原始数据后，成功地对编码的数据进行了传输，并通过测试程序检查对于在数据传输过程中出现的错误信息的检测与纠正功能。

同时，在发送者向接收者发送数据的过程中，我们还成功制造了信道错误，以模拟数据传输中出现错误的情况。

在测试程序的帮助下，我们成功地对海明编码的纠错机制进行了测试，并发现其有效性和高可用性。

结论与总结在本次实验中，我们通过使用Python语言和IDE软件成功地设计并实现了海明校验码的程序，实现了对于数据传输中出错信息的检测与纠正功能。

海明码编码与校验（1）海明码的工作原理在传输的数据中加入几个校验位，并把数据的每个二进制位分配在几个奇偶校验组中。

当某一位出错后，就会有关的几个校验组的值的变化，这不但可以发现出错，还能指出那一位出错，为自动纠正提供了依据。

假设校验位的个数为r，则它能表示2r个信息，用其中的一个信息指出“没有错误”，其余的2r-1个信息指出错误发生在哪一位。

然而错误也可能发生在校验位，因此只有k=2r-1-r个信息能用于纠正被传送数据的位数。

满足以下关系：2r≥k+r+1（3.1.1）（2）模拟海明码工作的例子例1：要发送0101编码，求其海明码解：已知要发送的编码为0101，则k=4，根据（3.1.1）公式求出rmin=3。

r=3校验位插入的位置：P1=21-1=1………第一位P2=22-1=2………第二位P3=23-1=4………第三位则模拟编码位：7 6 5 4 3 2 10 1 0 * 1 * *D4 D3 D2 P3 D1 P2 P1D1=P1+P2，D1位置为 3=(0011)2D2=P1+P3，D2位置为 5=(0101)2D3=P2+P3，D3位置为 6=(0110)2D4=P1+P2+P3 ，D4位置为7=(0111)2求校验位PP1=D1⊕D2⊕D4=1 （对应上面二进制数右起第一位为1的参与异或操作）P2=D1⊕D3⊕D4=0P3=D2⊕D3⊕D4=1注：⊕为异或操作（相同为0，不同为1）得到最终的海明码：7 6 5 4 3 2 10 1 0 1 1 0 1D4 D3 D2 P3 D1 P2 P1↑↑ ↑例2：传输后得到错误码0001101，找出错误位并改正。

解：则模拟编码位：7 6 5 4 3 2 10 0 0 1 1 0 1D4 D3 D2 P3 D1 P2 P1S1=P1⊕D1⊕D2⊕D4=0S2=P2⊕D1⊕D3⊕D4=1S3=P3⊕D2⊕D3⊕D4=1排列S3,S2,S1=110(110)2=(6)10说明右起第六位出错！正确的码为：0101101。

校检码之海明校验码的求法计算机组成原理汉明（海明）校验法求信息1011的海明码。

1.根据信息位数，确定校验位数根据公式 2^r≥k+r+1求，k为信息位数，r为校验位数。

1011⼀共是4位，所以k=4，r为满⾜不等式的最⼩的r.当r=1时带⼊式⼦不符合，2不符合，r=3时，8>=4+3+1,符合所以确定了初步的表格如下，为了后⾯填充⽅便，位数是由⼤到⼩排列的：2.求校验位2.1校验位的填充校验位⼀般都是在2^n的位置，因为表格确定了⼀共七位，所以，我们在这7位⾥⾯寻找到1、2、4，在表格中填充如下：2.2在表格中填充信息位，信息位是由⾼位向低位填充，⾼位的数字要填充到⾼位上，10112.3求校验位的值确定每个位置的校验位，每个位数都由R1、R2、R3中的⼀或若⼲个所确定。

1由第⼀个校验位来确定R1，2由第⼆个校验位来确定R2,3=1+2（1和2都是2的n次⽅），所以3由第⼀个和第⼆个校验位确定，4由第四个校验位R3确定，5和3道理是⼀样的，5=1+4（2^0+2^2）;6=2+4;7=1+2+4，依次类推，这个题就是这些了。

整理为如下的表格：进⾏汇总，看每个校验位都确定了哪⼀位。

R1：1、3、5、7R2：2、3、6、7R3: 4、5、6、7最后求校验位的值，1对应的信息位为空，2也为空，3为1,4为空，5为1，依次类推，根据本博客中的第三个表格就可以得知。

然后对每个R所对应的信息位进⾏异或运算，相同时为0，不同时为1以R1为例，求出R1=1同理求出R2=0（101），R3=0（101）最后将这些数字填⼊表格：海明码就求出来了，把上⾯的红⾊的数字按照位数从低到⾼排列下来就是：1010101。

计算机组成原理--海明码的编码和校验⽅法（易懂）海明码（也叫汉明码）具有⼀位纠错能⼒。

本⽂以1010110这个⼆进制数为例解释海明码的编码和校验⽅法。

编码 确定校验码的位数x 设数据有n位，校验码有x位。

则校验码⼀共有2x种取值⽅式。

其中需要⼀种取值⽅式表⽰数据正确，剩下2x-1种取值⽅式表⽰有⼀位数据出错。

因为编码后的⼆进制串有n+x位，因此x应该满⾜2x-1 ≥　n+x 使不等式成⽴的x的最⼩值就是校验码的位数。

在本例中，n=7，解得x=4。

确定校验码的位置 校验码在⼆进制串中的位置为2的整数幂。

剩下的位置为数据。

如图所⽰。

位置1234567891011内容x1x21x3010x4110 求出校验位的值 以求x2的值为例。

为了直观，将表格中的位置⽤⼆进制表⽰。

位置00010010001101000101011001111000100110101011内容x1x21x3010x4110 为了求出x2,要使所有位置的第⼆位是1的数据（即形如**1*的位置的数据）的异或值为0。

即x2^1^1^0^1^0 = 0。

因此x2 = 1。

同理可得x1 = 0, x3 = 1, x4 = 0。

位置00010010001101000101011001111000100110101011内容01110100110 因此1010110的海明码为01110100110。

校验 假设位置为1011的数据由0变成了1，校验过程为： 将所有位置形如***1, **1*, *1**, 1***的数据分别异或。

***1: 0^1^0^0^1^1 = 1 **1*: 1^1^1^0^1^1 = 1 *1**: 1^0^1^0 = 0 1***: 0^1^1^1 = 1 以上四组中，如果⼀组异或值为1，说明该组中有数据出错了。

***1 **1* 1***的异或都为1，说明出错数据的位置为1011。

海明码简单分析确定校验位个数海明码的码组长度需要符合：2^r – 1 （r代表校验位个数）为什么是这个公式呢？因为：只有这样才能保证校验位⾜够覆盖整个需要校验的码组。

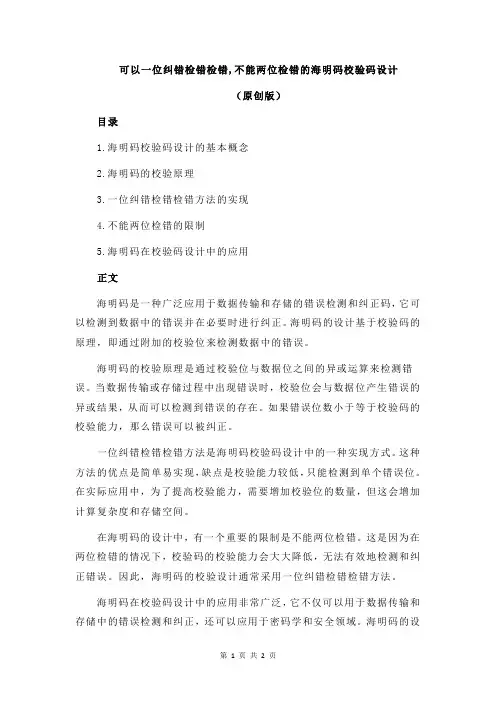

可以一位纠错检错检错,不能两位检错的海明码校验码设计
（原创版）
目录
1.海明码校验码设计的基本概念
2.海明码的校验原理
3.一位纠错检错检错方法的实现
4.不能两位检错的限制
5.海明码在校验码设计中的应用
正文
海明码是一种广泛应用于数据传输和存储的错误检测和纠正码，它可以检测到数据中的错误并在必要时进行纠正。

海明码的设计基于校验码的原理，即通过附加的校验位来检测数据中的错误。

海明码的校验原理是通过校验位与数据位之间的异或运算来检测错误。

当数据传输或存储过程中出现错误时，校验位会与数据位产生错误的异或结果，从而可以检测到错误的存在。

如果错误位数小于等于校验码的校验能力，那么错误可以被纠正。

一位纠错检错检错方法是海明码校验码设计中的一种实现方式。

这种方法的优点是简单易实现，缺点是校验能力较低，只能检测到单个错误位。

在实际应用中，为了提高校验能力，需要增加校验位的数量，但这会增加计算复杂度和存储空间。

在海明码的设计中，有一个重要的限制是不能两位检错。

这是因为在两位检错的情况下，校验码的校验能力会大大降低，无法有效地检测和纠正错误。

因此，海明码的校验设计通常采用一位纠错检错检错方法。

海明码在校验码设计中的应用非常广泛，它不仅可以用于数据传输和存储中的错误检测和纠正，还可以应用于密码学和安全领域。

海明码的设
计和实现需要根据具体的应用场景和需求来选择合适的校验能力和校验方法。

总的来说，海明码校验码设计是一种重要的错误检测和纠正技术，它可以有效地保护数据的正确性和完整性。

海明码的实现课程设计一、课程目标知识目标：1. 学生理解海明码的原理和构造方法，掌握其编码和解码的基本步骤。

2. 学生掌握利用海明码进行错误检测和纠正的能力。

3. 学生了解海明码在信息通信中的应用，理解其在保障数据传输可靠性中的作用。

技能目标：1. 学生能够运用海明码对给定信息进行编码，设计出能检测并纠正错误的编码系统。

2. 学生能够通过实际操作，运用海明码检测并纠正模拟数据传输过程中的错误。

3. 学生能够分析海明码的优缺点，并在其他编码方法中做出比较和选择。

情感态度价值观目标：1. 学生培养对信息科学和通信工程领域的兴趣，认识到编码技术在现代通讯中的重要性。

2. 学生通过小组合作完成任务，培养团队协作精神和解决问题的能力。

3. 学生在学习过程中，培养严谨的科学态度，增强对信息安全的认识和责任感。

课程性质分析：本课程属于信息技术与通信工程领域，结合数学原理，旨在提升学生对信息传输安全性的认识。

学生特点分析：考虑到学生所在年级，已具备一定的数学基础和逻辑思维能力，对新鲜事物充满好奇，但需进一步培养实际应用能力和团队协作精神。

教学要求：结合学生特点，通过互动式教学和实践活动，使学生在掌握海明码知识的同时，提升实际操作能力，培养科学态度和价值观。

教学过程中，注重将目标分解为具体可衡量的学习成果，以指导教学设计和评估。

二、教学内容1. 海明码基本原理：介绍海明码的数学基础，包括奇偶校验和线性方程组，阐述其错误检测和纠正的原理。

- 教材章节：第三章“编码理论”，第5节“海明码基本原理”。

2. 海明码构造方法：讲解海明码的构造流程，如何选择校验位和计算校验值，以及如何将信息位和校验位组合成最终的编码。

- 教材章节：第三章“编码理论”，第6节“海明码的构造与实现”。

3. 错误检测与纠正：深入探讨海明码的错误检测能力，以及如何利用校验位确定错误位置并进行纠正。

- 教材章节：第三章“编码理论”，第7节“海明码的错误检测与纠正”。

海明校验码的设计原理今天来聊聊海明校验码的设计原理。

你知道吗？我们生活中有很多时候都需要检查信息有没有出错，就好比我们去超市买东西，售货员要核对商品价格扫码有没有扫错，这就像是一种简单的校验过程。

在计算机的数据世界里，也有一个类似的超级校验器，那就是海明校验码。

海明校验码的原理其实还挺巧妙的。

想象一下，我们在一个仓库里放了很多箱子（数据位），这些箱子排得很整齐。

海明校验码就像给这些箱子安排了一些管理员（校验位）。

这些管理员的位置是有规定的，他们可不是随便站在某个地方。

比如说，第1个校验位（管理员）负责查看特定几个箱子的数据有没有问题，第3个校验位（管理员）又负责另外一组不同的箱子。

我一开始也不明白，为什么要这么复杂地安排这些管理员（校验位）呢？其实这里面是有数学规律的。

海明码设计的时候是让校验位按照2的幂次方的位置来分布的，就像1、2、4、8、16……这样的位置。

为什么这样呢？这就要说到它的校验方法了。

打个比方吧，校验位就像是一个个探测器。

当数据出错的时候，这些探测器会根据自己负责的那些箱子（数据位）发现异常，然后通过一些特定的运算，就能准确地找到是哪个箱子（位）的数据出现了错误。

比如说，假如发现是1号、3号探测器报警了，就说明是特定的某个数据位出现了问题。

这里的1号、3号探测器是按照海明码的规则设定好负责对应的一些数据位的。

海明校验码在实际的计算机存储和数据传输中非常有用。

比如说在硬盘存储数据的时候，数据可能因为电磁干扰或者其他硬件问题产生错误。

海明校验码就能在数据被读取的时候，快速地检查数据是否正确，如果错了就加以纠正。

不过要注意的是，海明校验码也不是万能的。

存在一种万分之一或者百万分之一的特殊情况，几个地方同时出错，就可能会让校验码判断失误。

虽然这种情况非常少，但也是我们在使用的时候需要知道的局限性。

我学习这个原理花了不少时间，一开始真的是一头雾水，但是静下心来慢慢研究这个数据位和校验位之间的关系，就像解开一团复杂的毛线球一样。

数字逻辑课程设计报告我们组研讨的题目为：为4位信息位生成7位的海明码，设计该海明码生成电路。

再为该7位海明码设计一个校验电路，当发生1位错误时，该电路输出发生错误所在位置。

我在我们小组是属于设计整个实验的人员之一，开始我们没有一起讨论，准备先独立思考，所以我开始就独自从网上搜索相关知识研究起来。

在我的理解中，海明码就是在你给的信息位中加上几位校验位，从而检验所传输的数据中是否有错误，还可以检验出发生错误的是哪一位。

首先题目给了四个信息位，我们不妨假设它们为A1,A2,A3,A4，那么要生成七位的海明码，我们还需要三位校验位，设为C1,C2,C3。

其实我们这个时候不该去解题，我们应该简单判断一下要校验出七位海明码，三位校验位够不够。

假设用N表示添加了校验码位后整个信息的二进制位数，用K代表其中有效信息位数，r表示添加的校验码位，它们之间的关系应满足：N=K＋r≤2r－1。

在这里2的三次方减1刚好是7，所以是够的。

接下来我们要确定校验码的位置。

校验码的位置很容易确定的，那就是校验码必须是在2的n次方位置，所以我们刚才的七位海明码应该是C1 C2 A1 C3 A2 A3 A4。

现在，我们要求出这个七位海明码，只需要知道三位校验码是多少即可。

校验码的具体计算方法如下：C1（第1个校验位，也是整个码字的第1位）的校验规则是：从当前位数起，校验1位，然后跳过1位，再校验1位，再跳过1位；C2（第2个校验位，也是整个码字的第2位）的校验规则是：从当前位数起，连续校验2位，然后跳过2位，再连续校验2位，再跳过2位；C3（第3个校验位，也是整个码字的第4位）的校验规则是：从当前位数起，连续校验4位，然后跳过4位，再连续校验4位，再跳过4位。

然后对它们取异或运算，则得到C1=A1⊕A2⊕A4；C2=A1⊕A3⊕A4；C3=A2⊕A3⊕A4。

这样我们就可以设计出七位海明码的生成电路，如下所示（在输出中将A1,A2,A3,A4用B1,B2,B3,B4代替了）：然后它的波形图便可以得到，如下所示：设计好生成电路后，我们来设计校验电路。

课程名称：计算机组成原理课程设计题目：8位海明码生成电路设计专业班级：姓名：学号：授课教师：成绩：2020 年 5 月 26 日课程设计任务书设计目的：将已学过的计算机组成原理中运算器知识综合运用于电子系统的设计中，掌握运用EduCoder在线实验平台设计电子系统的流程和方法，采用Logisim等工具独立应该完成1个设计题目的设计、仿真与测试。

加强和培养学生应用仿真软件进行实际数字系统设计与验证工作的能力，培养学生理论联系实际的设计思想，训练学生综合运用计算机组成原理课程的理论知识的能力。

设计任务：（在规定的时间内完成下列任务）题目一：8位全加器的设计题目二：5位并行进位加法器的设计题目三：8位减法运算器的设计（补码）题目四：4×4位（阵列）乘法器的设计题目五：8位海明码生成电路设计每位同学根据自己学号除以5所得的余数对应题目编号（余数为0对应题目五）。

设计报告书内容要求：(1) 功能描述：说明设计器件的功能，包括真值表（功能表），函数表达式，逻辑电路图(2) 详细设计：按照逻辑电路设计开发流程写出整个开发的详细过程，可以根据设计步骤适当界面截图到课程设计报告对应模块。

(3) 调试分析以及设计体会：①仿真下载调试（附界面截图）。

②设计过程中遇到的问题以及解决问题的方法。

③课程设计过程经验教训、心得体会。

目录1.设计题目 (1)2.总体方案 (1)2.1 设计环境 (1)2.2设计原理 (1)2.3设计思路 (2)2.4海明码生成设计实例 (4)3.详细设计 (5)3.1海明码生成设计过程 (5)3.2海明码生成真值表 (5)3.3海明码校验电路设计 (6)3.4海明码校验真值表 (6)4. 设计心得与体会 (7)5.参考文献 (8)1.设计题目8位海明码电路设计2.总体方案2.1 设计环境运用EduCoder在线实验平台设计电子系统的流程和方法，采用Logisim等工具2.2设计原理海明校验码是由理查得·海明（Richard Hanmming）于1950年提出的它不仅具有检测错误的能力，同时还具有给出错误所在的准确位置的能力，这在通信领域有着很广泛的应用。

海明码（Hamming code）是一种错误检测和纠正的编码方式，其基本思想是在数据中加入一定数量的校验位，使得整个数据中1的个数为偶数（对于奇数位纠正的码）或者奇数（对于偶数位纠正的码）。

通过这种方式，可以检测出数据中的错误，并且可以确定错误发生的位置，从而实现纠错。

设计一个316位的海明码编码电路需要遵循以下步骤：1. 确定数据位和校验位：首先需要确定数据位和校验位的数量。

对于316位的海明码，可以设定一个或多个校验位。

例如，可以选择在数据位的开始和结束位置添加校验位，也可以在数据位的中间位置添加校验位。

2. 确定编码规则：海明码的编码规则是，对于每一个数据位，计算其权重（即该位在二进制表示中1的个数），然后在该权重位置上添加一个校验位。

例如，如果数据位是3，那么在2^3=8的位置上添加一个校验位。

如果数据位是4，那么在2^4=16的位置上添加一个校验位。

3. 设计编码电路：根据上述规则，可以设计出一个编码电路。

这个电路需要能够接收原始数据，计算出每个数据位的权重，然后在相应的位置上添加校验位。

这个过程可以使用硬件描述语言（如Verilog或VHDL）来实现。

4. 验证设计：设计完成后，需要对编码电路进行仿真验证，以确保其能够正确地生成海明码。

这包括测试其在各种情况下的行为，例如数据中存在单个错误、多个错误、错误的位置等等。

5. 版图绘制和测试：如果验证通过，可以开始版图绘制，并生成实际的硬件。

然后，需要对实际的硬件进行测试，以确保其性能符合预期。

以上就是设计一个316位的海明码编码电路的基本思路。

具体的实现过程可能会因为具体的硬件环境和设计要求而有所不同。
