智能数字显示电流表

川江电力智能型数显表使用说明书北 京 川 江 电 力 设 备 有 限 公 司一、概述CJ数显表系列包括普通型和智能型两大类，普通数显表主要以测量显示单相或三相电压、电流、频率、功率、功率因数等常用电力参数为主，也可以作直流电压电流信号测量用；智能型则是在普通型基础上增加RS-485接口及模拟量变送输出功能。

CJ系列数显表作为数显电测仪表的新一代产品，具有以下的特点：1）、显示倍率通过面板上按钮操作，随时可以任意设置，使用非常方便灵活；2）、适用范围广、组合功能强，可以测量常用参数的任意组合；3）、采用16位高精度AD进行数字采样；真有效值测量电压电流，精度等级高；产品命名意义：辅助代号：K 带开关量显示说明：1 单相显示 4 三相显示X 普通数显表 K 智能数显表外形尺寸：1：160×80 2：120×120功能代号：U-电压 I-电流U3-三相电压I3-三相电流 UI-电压电流组合U2-二路电压 UI3-三相电压电流组合PQ-三相功率 H-功率因数公司代号二、通用指标指标精度等级 0.2级、0.5级；频率±0.2Hz显示四位一体LED 显示；显示数据更新时间：约1 秒标称输入电流AC:1A、5A；DC4-20mA；或根据客户要求定制； 电压AC:100V、220V、380V、660V；DC75mV过量程持续：1.2 倍，瞬时：电流10 倍/5秒，电压2 倍/10 秒输入频率40Hz~65Hz辅助电源 AC（DC）85~265V电源功耗<3VA隔离耐压电源与输入为AC2kV/1min绝缘电阻≥100MΩ温度工作：－15～+60℃ 存储 －30～+70℃湿度93%RH，不结露，无腐蚀性气体场所环境海拔≤2000m三、产品规格外形型号面框尺寸屏装配合尺寸开孔尺寸安装总长备注D型 48×48 44.5×44.5 44.5×44.5 76A型 72×72 66×66 67×67 713型 83×83 75×75 76×76 719型 96×96 90×90 91×91 712型 120×120 110×110 111×111 711型 160×80 150×75 151×71 71四、外型尺寸及接线方式D型A型3型9型2型注：1、标有“*”的为电流进线端；2、频率表接线请参考单相电压表；2、组合表接线图参考功率表。

1．智能信号输入方式，在线修改输入信号种类。

2．可任意设置测量量程和报警范围。

3．先进的软件抗干扰，有效抑制各类现场干扰。

4．通过键盘进行参数设置和计量校准，无电位器等可调部件，长期稳定性好。

5．环境温度及热电阻引线电阻自动补偿。

6．可具备对变送器的配电功能。

7．隔离的电流输出方式及输出量程范围可任意设置。

8．具有光柱，双色光柱等模拟显示功能。

9．最多四路报警输出。

技术参数通用的技术指标请参考本公司手册中的《数显仪表通用技术指标》。

产品选型注：有光柱仪表的外形尺寸仅有横式（０）、竖式（１）两项可选。

四、显示说明1.数码管显示:a、参数设定状态下:上排显示参数代码，下排数码管显示参数值。

b、运行状态下：上排数码管显示测量值、下排数码管显示第一路（SP1）报警值。

c、单排数码管，在测量状态下数码管显示测量值，参数设置时该数码管依次显示参数代码和参数值，即：首先显示参数代码，按SET键后显示参数值，再次按键后继续显示下一条参数代码，以此类推。

2.光柱指示:显示测量值的百分比。

双色光柱底色为绿，测量值为红，应用于液位指示。

3.指示灯:SP1：SP1报警SP2：SP2报警SP3：SP3报警SP4：SP4报警。

五、键盘定义1. 在仪表运行状态下:SET:仪表由正常运行状态转入参数设置状态。

∧:下排显示切换键，每按一次第二排显示窗口数据自动在SP1值，测量值占量程的百分比，输出量的百分比之间切换，但如出厂时经固化则固定显示SP1值，此时∧键无效。

∨、MAN:在运行状态下无作用。

2. 在参数设置状态下:SET:先按此键，再按MAN键，即进入参数设置状态。

每一项参数修改完成后按SET键进行确认并自动转入下一菜单，直到退出设置而转入正常运行状态。

则同时按SET和MAN键即可。

＞:光标移位键，按动一次光标右移一位，到个位位置后自动循环到首位。

∧:增1键，按一次数字增1，当光标在最右位数字时，长按此键（2秒以上）可作连续加。

第 1 页DP4四位半智能电流、电压、欧姆表使 用 说 明 书目 录---------------2 -------------7五 端子接线-------------------8 第二章 操作说明------------------9 一 面板说明-------------------9 二 仪表的几种状态-------------11 三 操作说明-------------------111 上电自检-------------------112 参数设定-------------------122.1 参数设定概述----------------122.2 开锁------------------------162.3 报警------------------------162.4 小数点设定------------------172.5 调零------------------------172.6 输入量程设置----------------172.7 输入类型--------------------182.8 变送输出--------------------18 第三章功能说明---------------------19 一报警------------------------19二变送输出--------------------20 第四章通讯协仪---------------------2 一通讯规程-----------------21二回答命令格式-------------21三数据形式-----------------21四通讯指令-----------------22五仪表参数代码-------------23第 2 页第一章概述一概述4位半智能电流、电压、欧姆表采用当今最先进的ATMEL单片微机作主机，电流输入量程可任意设定，配合不同的互感器可满足各种测量量程的要求。

仪表可带上限、下限报警输出，可带0-10mA或4-20mA标准电流变送输出，并且采用模块化结构，用户可根据需要增减输出功能。

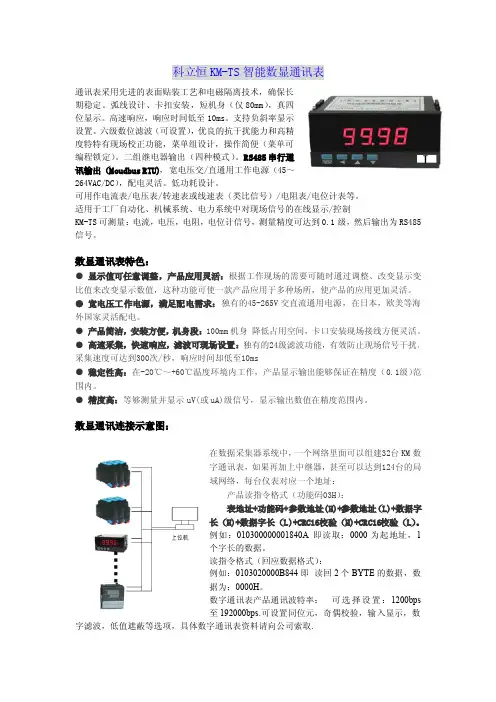

科立恒KM-TS智能数显通讯表通讯表采用先进的表面贴装工艺和电磁隔离技术，确保长期稳定。

弧线设计、卡扣安装，短机身（仅80mm），真四位显示。

高速响应，响应时间低至10ms。

支持负斜率显示设置。

六级数位滤波（可设置），优良的抗干扰能力和高精度特特有现场校正功能，菜单组设计，操作简便（菜单可编程锁定）。

二组继电器输出（四种模式）。

RS485串行通讯输出（Moudbus RTU)，宽电压交/直通用工作电源（45～264VAC/DC），配电灵活。

低功耗设计。

可用作电流表/电压表/转速表或线速表（类比信号）/电阻表/电位计表等。

适用于工厂自动化、机械系统、电力系统中对现场信号的在线显示/控制KM-TS可测量：电流，电压，电阻，电位计信号，测量精度可达到0.1级，然后输出为RS485信号。

数显通讯表特色：●显示值可任意调整，产品应用灵活：根据工作现场的需要可随时通过调整、改变显示变比值来改变显示数值，这种功能可使一款产品应用于多种场所，使产品的应用更加灵活。

●宽电压工作电源，满足配电需求：独有的45-265V交直流通用电源，在日本，欧美等海外国家灵活配电。

●产品简洁，安装方便，机身段：100mm机身降低占用空间，卡口安装现场接线方便灵活。

●高速采集，快速响应，滤波可现场设置：独有的24级滤波功能，有效防止现场信号干扰，采集速度可达到300次/秒，响应时间却低至10ms●稳定性高：在-20℃～+60℃温度环境内工作，产品显示输出能够保证在精度（0.1级）范围内。

●精度高：等够测量并显示uV(或uA)级信号，显示输出数值在精度范围内。

数显通讯连接示意图：在数据采集器系统中，一个网络里面可以组建32台KM数字通讯表，如果再加上中继器，甚至可以达到124台的局域网络，每台仪表对应一个地址：产品读指令格式（功能码03H）：表地址+功能码+参数地址(H)+参数地址（L)+数据字长（H)+数据字长（L)+CRC16校验（H)+CRC16校验（L）。

一、概述AOB19系列数显电压、电流表使用说明书三、技术参数二、型号定义AOB19-□□□□□1.1用途AOB194U 、AOB195U 、AOB194I 、AOB195I 系列数显仪表为新一代可编程智能电压、电流表，主要用于对电气线路中的交流或直流电压、电流进行实时测量与指示，并通过RS485接口或模拟量变送输出接口对被测电量数据进行远传。

1.2功能特点●采用模块化设计方式，全SMT 生产工艺●电压、电流测量显示范围(或互感器倍率)可自由设置●一路模拟量变送输出功能（可选），输出可任意编程设置为0～10mA 、0～20mA 、4～20mA●一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s 范围内任意设置●RS485通讯输出功能（可选），采用标准MODBUS-RTU 通讯规约●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能●两路或四路开关量输入状态检测功能（可选）,配合RS485通讯实现开关状态的"遥信"与"遥测"●最大最小值查看功能:KR2;KR4K ：继电器触点输出 B ：模拟量变送输出RS4RS RS N ：继电器触点输出+模拟量变送输出+RS485通讯接口仪表外形选择：4：单相交流信号输入5：直流信号输入安装式数字电表系列产品代号开关量输入无：无开关量输入检测功能；：两路开关量输入：四路开关量输入显示方式选择：1:数码管显示输出方式选择：X ：显示仪表，无输出功能T:85通讯接口 S ：继电器触点输出+485通讯接口 D ：模拟量变送输出+485通讯接口1：16槽形、2：42方形、3：6方形、4：46槽形、5：96×48槽形、 7：72×72方形、8：48×48方形、9：96×96方形仪表类型选择：I 表示电流表U 表示电压表信号接入方式选择：3.1交流电压表测量范围：AC 0～660V(直接测量)～（外附电压互感器，量程可测量3.2直流电压表测量范围：DC 0～660V (直接测量)3.3交流电流表测量范围：AC 0～6A(直接测量)～电流可测量3.4直流电流表测量范围：DC 0～±6A (直接测量)DC -1999～+9999A （外附*/75mV 分流器、量程可测量设定）3.5%FS 6采样速率：3.73.810.10.010.00193.10AC/85264V 50/60Hz 3.1133.12HHHH L LLL 3.13AC250V/223.14DC010mA 020mA 420mA 0.5%FS,3.155003.167环境：温度～℃，湿度≤85%RH 的无腐蚀性场合AC 09999kV */100V 在范围内任意编程设定）AC 09999A （外附*/5A 互感器，量程在范围内任意编程设定）在范围内任意编程准确度：±0.5±1个字3.约3次/s测量显示方式：平均值测量，四位LED 数码管有效值显示显示分辨力：可自由设置为、、、3.输入回路功耗：电流＜0.5VA 、电压＜1VA 辅助电源：DC ～辅助电源功耗：VA溢出指示：显示字符“”报警输出：上下限报警同一继电器输出，触点容量A 、DC30V/A变送输出：可自由设置为～、～或～，准确度±与信号输入及辅助电源端口之间电气隔离变送输出负载电阻：≤Ω通讯接口：RS485串行通讯，采用MODBUS_RTU 通讯规约3.1工作-1050＜或“”-16槽形42方形6方形46槽形96×48槽形72×72方形48×48方形96×96方形宽9672801209648160120高96728060484880120宽9268761169245152112高92687656454576112安装开孔尺寸仪表外形高9167751159044150110深91677555444475110宽80808080100100壳体尺寸面框尺寸10080四、安装与接线4.1外形与安装开孔尺寸单位：mm4.2安装方法根据仪表外形尺寸在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。

单相数显电流表产品名称：单相数显电流表型号系列：B600-AC1-1A1本表功能：测量并显示单相电流可集成功能：RS485通讯，报警功能，4-20ma输出，可编程1、概述B600数显电流表适用于电力电网、自动化控制等领域，用于监测单相电流参量。

产品具有常规测量显示功能，可集成编程功能、DC4～20mA模拟量输出、RS485串行口和开关量输出等功能，可以实现与监控系统的联网或数据的远程传输等功能。

仪表采用LED数码管显示形式，具有精度高，电磁兼容性好，性价比高，是电气配套商、工程总包和“甲方”单位值得醒信赖的电工产品。

2、通用技术参数3、数显电流表主要外形及开孔尺寸4、订货须知订购请标明仪表完整型号及数量，工作电源及额定输入参数，若为简易型数显仪表，还需提供CT或PT变比。

例如：B600-AC6-3V2三相交流电压表2只，工作电源：AC220V，输入：5A ；B600-AC6-3A2三相交流电流表2只，工作电源：AC220V，输入：5A ；B600-AC1-1A1D单相交流电流表2只，工作电源：AC220V，输入：5A ，CT变比100/5 ；B600-AC6-3AV1三相交流电流电压组合表2只，工作电源：AC220V，输入：5A/380V ；B600-AC1-1Y2功率因数表2只，工作电源：AC220V，输入：5A/100V ；B600-DC5-1A1直流电流表2只，工作电源：AC220V，输入：4-20mA，显示0-50Hz。

三相数显电流表产品名称：三相数显电流表型号系列：B600-AC6-3A1本表功能：测量并显示单相电流可集成功能：RS485通讯，报警功能，4-2ma输出，可编程名称三相交流电流表型号B600-AC6-3A3主要功能测量并显示单相交流电流值，CT变比可设可集成功能带一路开出（报警），RS485通讯，带4~20mA输出显示方式数码管显示标准输入5A/1A精确度0.5级正常工作温度-15~55摄氏度外形尺寸96*96*102开孔尺寸92*92该系列其他尺寸111*111 67*67 45*451、概述B600利亿达数显电流表适用于电力电网、自动化控制等领域，用于监测单相电流参量。

AOB394I-5K1带报警功能智能型数显交流电流表使用说明书安装、使用产品前，请阅读使用说明书地址：浙江省乐清市城南街道宋湖村宋竹路弄号191电话：*************传真：*************网址：乐清市奥宾仪表有限公司免费服务热线：400-873-2005QQ：687920052.1电流测量范围直接测量:AC0～10A、(*/5A*/1A)～2.2输入45~65Hz2.30.5级2：3次/s2：计量芯片真有效值测量，单排位LED数码管显示2输入回路功耗：＜0.52.70.001A2.8AC/DC85264V50/60Hz3AC250V/1A DC30V/2A2环境：温度～℃，湿度≤的无腐蚀性场合显示：外附电流互感器或：AC109999A频率范围：测量准确度：.4采样速率.5测量显示方式4.6VA显示分辨力：最高为辅助电源：～功耗＜VA2.9报警输出：上下限报警同一继电器输出，继电器触点容量0.、.10工作-105085%RH按一下SET，显示codE，再按一下SET，显示一个闪动的“0”，输入密码803，进入编程状态可设置菜单参数，在编程状态下按住SET键2s可直接退出，超过120s无按键动作自动返回测量值显示状态。

概述技术参数1.1用途1.2产品特点●采用S MT生产工艺，线路简洁、可靠性高●交流采样、测量方式，波形畸变不影响测量准确度●●独特的安装方式，无须借助工具即可轻松完成安装●智能型仪表，计量芯片测量，显示数值准确稳定，抗干扰能力强。

真有效值（）RMS安装与接线3.1外形与安装开孔尺寸单位：mm3.2安装方法根据仪表外形在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。

3.3端子排列与接线说明（产品后示接线图）注意事项5.1通电前请再次确认仪表辅助电源、输入信号、接线是否正确。

5.2仪表需预热15分钟才能准确测量5.3仪表不应受到敲击、碰撞和剧烈振动，使用环境应符合技术要求5.4仪表出厂时已将量程设置为与用户订货时所提供的规格参数一致，用户使用前应再次核对仪表的量程设定值与用户所配用的互感器规格是否一致。

数字电压表电路ICL7107ICL7107 安装电压表头时的一些要点：按照测量＝±199.9mV 来说明。

1.辨认引脚：芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。

也可以把芯片的缺口朝左放置，左下角也就是第一脚了。

许多厂家会在第一脚旁边打上一个小圆点作为标记。

知道了第一脚之后，按照反时针方向去走，依次是第 2 至第 40 引脚。

（1 脚与 40 脚遥遥相对）。

2.牢记关键点的电压：芯片第一脚是供电，正确电压是 DC5V 。

第 36 脚是基准电压，正确数值是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在 －3V 至 －5V 都认为正常，但是不能是正电压，也不能是零电压。

芯片第 31 引脚是信号输入引脚，可以输入 ±199.9mV 的电压。

在一开始，可以把它接地，造成“0”信号输入，以方便测试。

3.注意芯片 27,28,29 引脚的元件数值，它们是 0.22uF,47K,0.47uF 阻容网络，这三个元件属于芯片工作的积分网络，不能使用磁片电容。

芯片的 33 和 34 脚接的 104 电容也不能使用磁片电容。

4.注意接地引脚：芯片的电源地是 21 脚，模拟地是 32 脚，信号地是 30 脚，基准地是 35 脚，通常使用情况下，这 4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量），30 脚或 35 脚就可能不接地而是按照需要接到其他电压上。

－－ 本文不讨论特殊要求应用。

5.负电压产生电路：负电压电源可以从电路外部直接使用 7905 等芯片来提供，但是这要求供电需要正负电源，通常采用简单方法，利用一个 +5V 供电就可以解决问题。

比较常用的方法是利用 ICL7660 或者 NE555 等电路来得到，这样需要增加硬件成本。

我们常用一只 NPN 三极管，两只电阻，一个电感来进行信号放大，把芯片 38 脚的振荡信号串接一个 20K －56K 的电阻连接到三极管“B”极，在三极管“C”极串接一个电阻（为了保护）和一个电感（提高交流放大倍数），在正常工作时，三极管的“C”极电压为 2.4V － 2.8V 为最好。

HC-300系列智能电压电流表说明书HC-300系列智能电压电流表说明书一、概述HC-300系列智能电压电流表采用微处理器进行控制运算，配合不同的互感器可满足各种测量量程的要求，可对电压电流进行高精度的显示、控制及变送输出。

主要特点:?采用当今最先进的ATMEL单片微机作主机，减少了外围部件，提高了可靠性。

?集多种输入型号、输出方式于一机。

?采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，使整机具有很强的抗干扰能力。

?采用双四位LED数码显示，可同时显示测量值与报警点设定值。

二、主要技术指标:基本误差:0.2,FS?1个字分辨力:1、0.1显示:双四位LED数码管显示输入信号:交流电流输入直流电流输入0,5A直接输入 0,5A直接输入5,2000A配电流互感器输入 5,2000A配电流分流器输入交流电压输入直流电压输入0,500V直接输入 0,500V直接输入 500,2000V配电压互感器输入 500,2000V配电压互感器输入报警输出:二限报警或四限报警，每个输出根据需要可设定为上限报警、下限报警或禁止使用，继电器输出触点容量 AC220V/3A或AC220V/1A。

变送输出:4,20mA(负载电阻?500Ω)、0,10mA(负载电阻?1000Ω) 1,5V、0,5V(负载电阻?200KΩ)通讯输出:接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300,9600bps内部自由设定电源:开关电源 85,265VAC功耗:4W环境温度:0,50?环境湿度:<85,RH面板尺寸: 160mm×80mm、96mm×96mm、96mm×48mm、72mm×72mm三、型号说明型谱说明智能电压、电流表 HC-,00横式160×80×125 mm A 外型尺寸方式96×96×110 mm BHC-300系列智能电压电流表说明书横式96×48×110 mm C竖式48×96×110 mm C/S方式72×72×110 mm D报警点数 B0无报警输出;B1-B4，1-4点报 B? 警4-20mA输出 X10-10mA输出变送输 X2X3 1-5V输出出 X4 0-5V输出微型打印机 P 通讯输出R 串行通讯RS232S 串行通讯RS485交流电压输入，内记入输入量程AV 输入信号DV 直流电压输入，内记入输入量程AA 交流电流输入，内记入输入量程DA 直流电流输入，内记入输入量程四、操作说明(一)面板说明HA-HA报警灯LA-LA报警灯OUT-输出指示灯COM- 通讯指示灯PV-测量值显示窗SV-设定值显示窗(二)上电自检?按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。

用户手册JCYJ-96A3Y型液晶显示三相电流表扬州金派诺电气有限公司二零一六年第一版目录一、产品简介 (2)二、技术参数 (2)三、安装 (2)3.1 产品外形尺寸 (2)3.2 安装方法 (3)3.3 接线 (3)3.4 辅助电源 (3)3.5 输入信号 (4)四、操作与使用 (4)4.1 屏幕显示说明 (5)4.2 参数设置 (5)显示界面一、简介JCYJ-96A3Y 型液晶显示三相电流表采用最现代的微处理器和数字信号处理技术设计而成。

集合全面的三相电流测量/显示、电力品质分析、数字输入/输出与网络通讯于一身。

大屏幕、高清晰液晶显示。

可作为仪表单独使用，取代大量传统的模拟仪表，亦可作为电力监控系统（SCADA ）之前端元件，用以实现远程数据采集与控制。

JCYJ-96A3Y 型液晶显示三相电流表虽然是以测量为主的仪表，但它还附带了丰富、灵活的I/O 功能，主要应用于变配电自动化、智能型开关盘柜、业自动化、智能建筑能源管理系统等。

二、技术参数三、安装3.1 产品外形尺寸3.2 安装方法1、在需要安装仪表的盘上，开一91mm ×91mm 的方孔；2、将仪表取出后去掉四角的安装夹子，把上边的3芯或4芯端子拔掉，然后从前插入到仪表孔中；3、把四支安装卡子分别从后部顺着仪表四边的沟槽装上，并向前推紧卡子；再把去掉的3芯或4芯端子按原方向插紧即可。

4、电流互感器的选择：仪表电流测量范围是的AC-0-5A(市场仪表标准), 例如客户您需要测量电流范围是AC 0-100A ，那只需要购买100/5的电流互感器就可以了，原理是：由您的电流输入端输入AC 0-100A，经过电流互感器缩小(100/5=20)倍, 然后经过仪表的电流就是AC 0-5A了，仪表内部可以设置电流变比CT 为20，就是放大20倍，这样就把实际输入的电流给还原显示了。

100A -- 100/5 --- 5A --- 5* 20 ---100A。

数字智能仪表电流表安全操作及保养规程引言数字智能仪表电流表是一种用于测量电路中电流的重要仪器。

为了保证使用电流表的安全性和准确性，必须遵循正确的操作方法，并进行适当的保养。

本文将介绍数字智能仪表电流表的安全操作规程以及保养注意事项。

安全操作规程1.检查仪表的工作状态：在使用电流表之前，确保仪表处于正常工作状态，并检查是否有损坏或异常现象。

如有破损或不正常工作，请勿使用该仪表，应及时送修或更换。

2.正确接入电路：在进行电流测量之前，确保电路处于断开状态，并正确接入电流表。

确保电路中的电流不超过仪表的额定测量范围。

3.遵循正确的测量方法：使用数字智能仪表电流表时，应遵循正确的测量方法。

首先，将电流表选择旋钮选择到电流测量档位，并将测量插头插入电流测量孔。

然后，闭合电路，让电流通过仪表。

在测量过程中，保持仪表稳定，避免晃动或剧烈震动。

4.防止过载：在进行电流测量时，应注意不要超过仪表的额定测量范围，以免引起仪表损坏或测量结果不准确。

如果需要测量较大电流，可以采用并联方式，确保电流在允许范围内。

5.防止短路：在接入电路时，要确保电路没有短路现象，以免引起仪表烧坏或发生危险。

在接线时，应仔细检查连接线的绝缘情况，并保持电路的正常运行状态。

6.避免接触高压：数字智能仪表电流表通常用于测量低压电路，避免使用在高压电路中，以免发生触电事故。

在使用和操作仪表时，应注意保持双手干燥和避免触碰裸露的导线。

保养规程1.定期清洁：为了维持数字智能仪表电流表的正常工作，应定期清洁仪表表面和连接接头。

使用软布擦拭表面，避免使用有腐蚀性的溶剂来清洁仪表。

2.防尘和防湿：保持仪表干燥和清洁是防止仪表损坏的关键。

在非使用状态下，应将仪表放置在防尘和防湿的环境中。

3.避免过温：在使用数字智能仪表电流表时，应避免过温情况。

长时间暴露在高温环境下可能会对仪表造成损坏，应选择适当的使用环境。

4.定期校准：为了保证测量结果的准确性，应定期校准数字智能仪表电流表。

RT系列数显表公司简介产品简介智能数显表适用于电力电网,自动化控制系统中对电压,电流,有功功率,无功功率,功率因数及频率等电参量的测量,由LED数码管或LCD液晶显示.具有显示直观,精度高,性能稳定,隔离性强,抗干扰及抗振动等优点.可选配多种扩展功能,包括RS-485通讯接口,开关量输入,开关量输出,模拟量变送输出等,丰富的外形尺寸可方便的适配各种电气回路.产品标准GB/T 22264.1-2008 安装式数字显示电测量仪表第1部分:定义和通用要求GB/T 22264.2-2008 安装式数字显示电测量仪表第2部分:电流表和电压表的特殊要求GB/T 22264.3-2008 安装式数字显示电测量仪表第3部分:功率表和无功功率表的特殊要求GB/T 22264.4-2008 安装式数字显示电测量仪表第4部分:频率表的特殊要求GB/T 22264.5-2008 安装式数字显示电测量仪表第5部分:相位表和功率因数表的特殊要求GB/T 22264.8-2009 安装式数字显示电测量仪表第8部分:推荐的试验方法型号命名RT单相电流/电压表性能特点高精度测量单相交流电流,单相交流电压高亮度LED数码管显示或LCD液晶屏显示.电流,电压变比可设置.支持RS-485通讯,Modbus-RTU标准通讯协议.(选配功能)支持开关量输入,开关量输出,模拟量变送输出.(选配功能)辅助电源工作范围宽多种外形尺寸可选,以满足不同柜体电气回路的要求.技术指标测量精度电流:0.5S 电压:0.5S信号输入接线方式: 单相额定电流: AC 1A,AC 5A额定电压:AC 57.7V, AC 100V, AC 220V, AC 380V过负载能力:1.2倍(持续),10倍/5秒(瞬时)功耗: <0.4VA阻抗: <20mΩ频率: 交流:45~65Hz辅助电源工作电压范围:AC/DC 85V~265V,AC220V,AC380V,AC100V功耗:<4VA功能模块通讯接口: 1路RS-485通讯,Modbus-RTU 协议,波特率:2400~9600bps,默认2400bps 开关量输入:支持2路干结点输入开关量输出:支持2路继电器输出, 继电器容量AC250V/5A DC 30V/5A变送输出:支持1路模拟量输出0/4~20mA 或0~5/10V环境:工作温度:-10℃~+55℃存储温度:-25℃~+70℃相对湿度:≦93%,无腐蚀性气体场所海拔:≦2500m安全绝缘电阻:>100MΩ交流耐压:AC 2000V电磁兼容性能静电放电:4级电快速瞬变脉冲群:4级浪涌:4级外形尺寸面框尺寸(mm):96×96;72×72;48×48;(其他尺寸可定制)开孔尺寸(mm):92×92;68×68;45×45; 选型表外形尺寸图端子排列如与仪表壳体接线图不一致,请以仪表壳体为准常见接法订货示例订货时,请写明所需的产品型号,信号输入及选配功能等相关内容例:型号:RT-VSD-48 电源:220V/50Hz 信号输入:AC 380V开关量输入:2路开关量输出:2路通讯:1路RS485 变送输出:1路0~10VRT三相电流/电压表性能特点:高精度测量三相电流,三相交流电压高亮度LED数码管显示或LCD液晶屏显示.电流,电压变比可设置.支持RS-485通讯,Modbus-RTU标准通讯协议.(选配功能)支持开关量输入,开关量输出,模拟量变送输出.(选配功能)宽工作电源范围多种外形尺寸可选,以满足不同柜体电气回路的要求.技术指标测量精度电流:0.5S 电压:0.5S信号输入接线方式: 三相四线三相三线额定电流: AC 1A,AC 5A额定电压: AC 57.7V, AC 100V, AC 220V, AC 380V过负载能力:1.2倍(持续),10倍/5秒(瞬时)功耗: <0.4VA阻抗: <20mΩ频率: 交流:45~65Hz辅助电源工作电压范围:AC/DC 85V~265V,AC220V,AC380V,AC100V功耗:<4VA功能模块通讯接口: 1路RS-485通讯,Modbus-RTU 协议,波特率:2400~9600bps,默认2400bps 开关量输入:支持多路干结点输入开关量输出:支持多路继电器输出, 继电器容量AC250V/5A DC 30V/5A变送输出:支持多路模拟量输出0/4~20mA 或0~5/10V环境:工作温度:-10℃~+55℃存储温度:-25℃~+70℃相对湿度:≦93%,无腐蚀性气体场所海拔:≦2500m安全绝缘电阻:>100MΩ交流耐压:AC 2000V电磁兼容性能静电放电:4级电快速瞬变脉冲群:4级浪涌:4级外形尺寸面框尺寸(mm):96×96;72×72;48×48;(其他尺寸可定制)开孔尺寸(mm):92×92;68×68;45×45; 三相电流电压表选型外形尺寸图端子排列如与仪表壳体接线图不一致,请以仪表壳体为准三相交流电压采样三相交流电流采样常见接法订货示例订货时,请写明所需的产品型号,信号输入及选配功能等相关内容例:型号:RT-ASS-96 电源:220V/50Hz; 信号输入:三相三线 AC 100A:5A开关量输入:3路开关量输出:3路通讯:1路RS485 变送输出:3路4~20mART多功能电力仪表性能特点:高精度测量三相电流,三相交流电压,有功功率,无功功率,视在功率,功率因数,频率等电参量正方向有功/无功电能计量测量三相电压,三相电流的总谐波畸变率,31次以内奇次谐波分量.(选配功能)高亮度LED数码管显示或LCD液晶屏显示.电流,电压变比可设置.支持RS-485通讯,Modbus-RTU标准通讯协议.(选配功能)支持开关量输入,开关量输出,模拟量变送输出.电能脉冲输出(选配功能)宽范围交直流电源多种外形尺寸可选,以满足不同柜体电气回路的要求.技术指标测量精度电流:0.5级电压:0.5级有功功率:0.5级无功功率:0.5级功率因数:0.5级频率:±0.02Hz有功电能:0.5级或0.2级无功电能:1级或2级信号输入接线方式: 三相四线三相三线额定电流: AC 1A,AC 5A额定电压: AC 57.7V, AC 100V, AC 220V, AC 380V过负载能力:电流: 1.2倍(持续), 10倍/5秒(瞬时)电压: 1.2倍(持续), 2倍/1秒(瞬时) 功耗: <0.4VA阻抗: <20mΩ频率: 交流:45~65Hz辅助电源工作电压范围:AC/DC 85V~265V功耗:<4VA功能模块通讯接口: RS-485通讯,Modbus-RTU协议,波特率:2400~9600bps,默认2400bps 开关量输入:支持多路干结点输入开关量输出:支持多路继电器输出, 继电器容量AC250V/5A DC 30V/5A变送输出:支持多路模拟量输出0/4~20mA 或0~5/10V电能脉冲输出:支持2路电能脉冲输出.常数:8000imp/KWh(Kvarh)环境:工作温度:-10℃~+55℃存储温度:-25℃~+70℃相对湿度:≦93%,无腐蚀性气体场所海拔:≦2500m安全绝缘电阻:>100MΩ交流耐压:AC 2000V电磁兼容性能静电放电:4级电快速瞬变脉冲群:4级浪涌:4级外形尺寸面框尺寸(mm):96×96;72×72;(其他尺寸可定制)开孔尺寸(mm):92×92;68×68;选型表外形尺寸图端子排列如与仪表壳体接线图不一致,请以仪表壳体为准(全电量测量+开关量输入+开关量输出+模拟量变送输出+电能脉冲输出)常见接法订货示例订货时,请写明所需的产品型号,信号输入及选配功能等相关内容例:型号:RT-QSS-96 电源:220V/50Hz; 信号输入:三相四线,AC 3×220V/380V,AC 100A:5A开关量输入:4路开关量输出:4路通讯:2路RS485 变送输出:3路0~10V。

直流电流表、直流电压表、标准信号表用户手册一、产品简介MNF系列数显直流电流表、直流电压表、标准信号表，是一种具有可编程测量、显示、报警、数字通讯和模拟量变送输出等功能的智能仪表，广泛应用于配电自动化、智能建筑、自动化生产线、测试台等。

真有效值测量，精度高，稳定性好。

标准信号输入时，对应的量程下限，上限可根据需要自由设定。

4位高亮度红色LED显示；可选一路或二路继电器报警输出，实现上下限报警功能；可选RS-485数字接口通讯，采用国际标准MODBUS-RTU通讯协议，可与各种PLC、HMI、组态软件实现组网；可选模拟量(DC0～20mA、DC4～20mA、DC0～5V、DC1～5V、DC0～10V等)变送输出，输入信号与模拟量输出信号隔离，成线性关系。

二、技术参数说明：模拟量输出与RS485通讯两选一，两种功能不能同时选择。

三、用户选型3．13．2命名方式MNF①-②K1-③④①、输入信号类型：电压输入为U，电流输入为I。

②、外型代号：所选仪表尺寸的外形代号，具体见3.1外形代号列表。

③、模拟量变送输出代号为D，RS485数字接口代号为R，无输出为空。

④、继电器报警输出：一路继电器输出代号为A，二路继电器输出代号为A2，无继电器输出为空。

举例：96×48外型仪表，信号输入为DC0～5A，带RS485接口，型号为:195I-5K1-R。

四、面板说明①、测量值显示。

②、测量值的单位，电流表为A、电压表为V，压力表为MPa，转速表为RPM，或用户指定显示的单位。

③、操作按键。

④、Lo下限报警指示，Lo上的指示灯亮，表示超过下限。

⑤、Ho上限报警指示，Ho上的指示灯亮，表示超过上限。

五、面板按键操作5．1 按键定义功能键SET：用于进入菜单项，确认设置值。

位选键◄：循环选定要设置的数码管，选定的数码管呈闪烁状态。

增加键▲：改变闪烁位数码管的数值(数码管数值从0到9循环)。

5．2 操作方法按住SET键不放，大约1秒钟进入参数设置菜单，▲键进入菜单项的设置值，用◄键、▲键调整要设置的值，按SET键确认设置值，并进入下一设置项，如果没有下一设置项则退出到测量状态。
