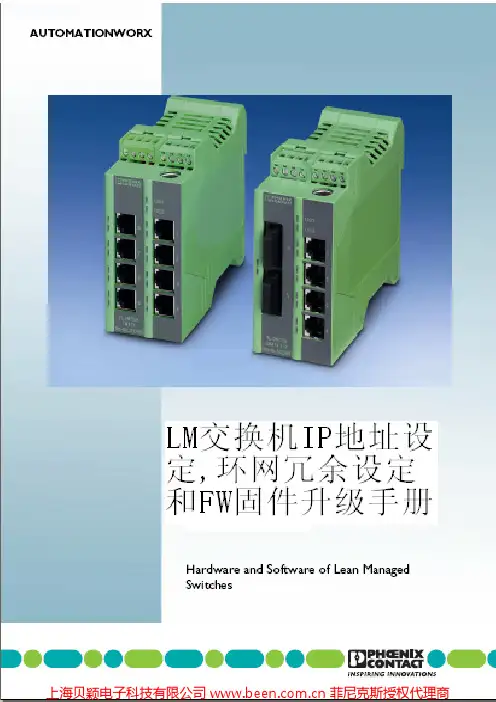

交换机核心模块环网设置

上海贝颖电子科技有限公司 菲尼克斯授权代理商2008.10 V1.0 1 目录

1 IP地址设定 1.1 使用IPAssign软件设定IP地址 1.2 使用Factory Manager软件设定IP地址 1.2.1 Factory Manager软件安装步骤 1.2.2 Factory Manager快速启动步骤 1.3 使用串口设定IP地址 2 RSTP(快速生成树)冗余设定和FRD(快速环网监测)技术 3 交换机固件升级方法 自动化服务中心 菲尼克斯电气(南京)研发工程中心有限公司 如有任何问题或建议,请致电: +86 (0)25 5210 2908 2008.10 V1.0 by Wu Yongzhi

上海贝颖电子科技有限公司 菲尼克斯授权代理商2008.10 V1.0 2 1 IP地址设定 1.1 使用IPAssign软件设定IP地址 一) IPAssign软件下载地址 /phoenix/dwl/dwl13a.jsp;jsessionid=01933096CC975F9BABD13BCC90DE9F94?fct=dwl&asid=830243&name=IPAssign.exe&tstamp=1224212563977&UID=2832328¶m1=JrCDnVW3q4k%3d%2f0dDxMIlHrxc%3d&lang=en&from=eshop&f=konf/IPAssign.exe 二) IPAssign软件使用方法 (1) IPAssign软件是一个可执行文件, 下载后放在某一目录下, 如E:\Phoenix, 该软件不需要安装； (2) 设定本机IP地址, 本机IP地址必须与你要分配IP地址的交换机为同一个网段, 如你要为交换机分配的IP地址为192.168.0.2～9/255.255.255.0, 则本机IP地址应为与上述IP地址没有冲突的任意IP地址, 如: 192.168.0.10/255.255.255.0; (3) 双击IPAssign图标，在下一层子菜单栏中, 点击运行,

核心交换机配置教程

简介

核心交换机是网络中的关键组件之一，负责处理大量数据流量和提供高可靠性的连接。本文档将介绍如何配置核心交换机，以确保网络的稳定和高效运行。

环境准备

在开始配置核心交换机之前，确保已经完成以下环境准备工作：

1. 获得核心交换机的访问权限；

2. 确保对核心交换机的管理口有物理连接；

3. 确保已经获得核心交换机的管理账号和密码。

步骤1：登录核心交换机

使用SSH协议登录核心交换机，使用提供的管理账号和密码。以下是使用常见的SSH客户端登录的示例命令：

ssh username@交换机IP地址

输入密码后，您将成功登录到核心交换机的命令行界面。

步骤2：配置管理口

管理口是连接核心交换机和管理设备的接口，用于进行配置和管理操作。在本步骤中，将配置管理口的IP地址和子网掩码。

在核心交换机的命令行界面中，执行以下命令：

configure terminal

interface Management 0/0

ip address 192.168.1.1 255.255.255.0

no shutdown

exit

以上命令将为管理口配置了IP地址192.168.1.1和子网掩码255.255.255.0，并且启用了接口。根据实际网络环境，您可能需要修改IP地址和子网掩码。

步骤3：创建VLAN

VLAN是虚拟局域网，可用于逻辑隔离不同的网络设备和用户。在本步骤中，将创建一个新的VLAN。 在核心交换机的命令行界面中，执行以下命令：

configure terminal

vlan 10

name TestVLAN

exit

以上命令创建了一个编号为10的VLAN，并将其命名为TestVLAN。根据实际需求，您可以创建多个VLAN，并为每个VLAN指定不同的名称。

步骤4：配置Trunk口

Trunk口用于连接不同交换机之间的VLAN信息传递。在本步骤中，将配置一个Trunk口。

东土交换机配置说明

说明：这里以东土百兆机芯为例，千兆机芯的配置方法和百兆机芯类似。

1. 通过IE浏览器登陆交换机，默认IP：192.168.0.2，用户名：admin，密码 123。

恢复默认IP的方法：（1）软件恢复：在登陆页面，点击菜单中的“恢复默认配置”，

点击 “恢复默认配置”，可恢复到设备出厂配置。

（2）硬件恢复：默认开关：当开关按下时，系统执行恢复默认配置操作，配置恢复

到默认值，IP 地址恢复至出厂默认配置

说明：如果忘记IP地址可用专门的软件搜到IP。

提醒：如果我们用的是东土的交换机机芯那么在主页面一定会显示东土或华科电气的

图标，如果图标显示错误则可能是机芯不是东土的而是其它公司的。

2. LED指示灯状态(百兆机芯)：

拟制： 审核： 批准： 时间： 发放部门：质量管理部： 生产供应部：

拟制： 审核： 批准： 时间： 发放部门：质量管理部： 生产供应部： LED指示灯状态(千兆机芯)：

LED 条件 状态

系统状态LED

闪亮

1HZ 交换机运行正常，G1，G2口被设为从站

闪亮

4HZ 交换机运行正常，G1，G2口被设为主站

RUN1 灭 交换机没有启动

闪亮

1HZ 交换机运行正常，7，8口被设为从站

RUN2 闪亮

4HZ 交换机运行正常，7，8口被设为主站

亮 电源POWER1连接并运行正常

POWER1 灭 电源POWER1未连接或运行不正常

亮 电源POWER2连接并运行正常

POWER2 灭 电源POWER2未连接或运行不正常

千兆光口状态LED（光口G1、G2）

亮 端口已建立有效网络连接

闪亮 端口有网络活动

LINK/ACT 灭 端口没有建立有效网络连接

百兆光口状态LED（光口7、8）

亮 端口已建立有效网络连接

闪亮 端口有网络活动

LINK/ACT 灭 端口没有建立有效网络连接

以太网RJ45端口状态LED

每个以太网RJ45端口具有两个指示灯，黄灯为端口速率指示灯，绿灯为端

环网冗余的配置与查看

环网冗余的配置与查看

根据《交换机配置》文档中的操作方法将实验台上的交换机按照预先的分配设置好相应的IP地址和Device Name，然后再进行后续的工作。

构成环网是冗余网络的一种方法，通过环网上的冗余管理器来实现冗余管理。由于一些配置、系统稳定等实现上的要求，采用X414E来作为冗余管理器。构成环网就必须要有一个冗余管理器，而且只能有一台，在硬件实现环网连接之前要先对各个交换机先行设置，主要是设置X414E为环网管理器，否则会引起广播风暴出现网络瘫痪。

打开IE浏览器，在地址栏中输入已经配置好的IP地址，在弹出的对话框中，用户名和密码都为“admin”，即可进入该交换机的配置参数。

首先可以从交换机的状态指示灯看出该模块的状态和端口信息。

选中其中的某一项可以看到其具体的信息，如“RM（Redundancy Manager冗余管理器）”，打勾表示当前被选中的功能使能，如环网冗余使能、冗余管理器使能，以及构成环网的端口等，可以进行修改后点击“Set Value”。

其他的状态灯，如系统错误F，电源和冗余电源L1/L2，输入输出端口等信息均

可以快速查看到，特别是对当前已经连接上的端口，而下面的数字则表示当前模块在机架上的槽号（可能与实际模块外壳不同，要以实际机架插槽为准）。

下面按步骤配置交换机的环网使能及环网冗余使能。选择System—〉Select/Set Button，在第二项的冗余管理器前打勾选中，并“Set Value”。

选择X-400—〉Ring Config，选择环网冗余使能和冗余管理器使能，并对环网端口进行选择（该端口为环网实际需要连接的端口），注意由于环网上跑的数据量较大，最好选择带宽更大的端口，比如千兆的光口等。

具体的状态情况可以从事件日志中查看到，选择System—〉Restart & Defaults，在交换机的参数发生变化时，正常需要重启操作，主要有重启系统、从存储卡
