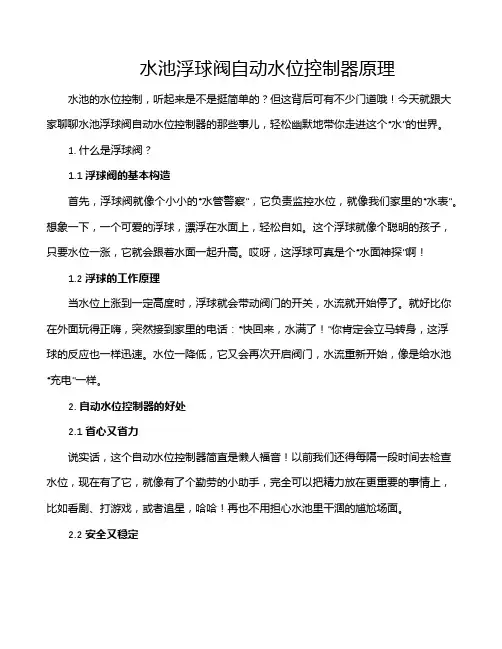

水池浮球阀自动水位控制器原理水池的水位控制，听起来是不是挺简单的？但这背后可有不少门道哦！今天就跟大家聊聊水池浮球阀自动水位控制器的那些事儿，轻松幽默地带你走进这个“水”的世界。
1. 什么是浮球阀？1.1 浮球阀的基本构造首先，浮球阀就像个小小的“水管警察”，它负责监控水位，就像我们家里的“水表”。
想象一下，一个可爱的浮球，漂浮在水面上，轻松自如。
这个浮球就像个聪明的孩子，只要水位一涨，它就会跟着水面一起升高。
哎呀，这浮球可真是个“水面神探”啊！1.2 浮球的工作原理当水位上涨到一定高度时，浮球就会带动阀门的开关，水流就开始停了。
就好比你在外面玩得正嗨，突然接到家里的电话：“快回来，水满了！”你肯定会立马转身，这浮球的反应也一样迅速。
水位一降低，它又会再次开启阀门，水流重新开始，像是给水池“充电”一样。
2. 自动水位控制器的好处2.1 省心又省力说实话，这个自动水位控制器简直是懒人福音！以前我们还得每隔一段时间去检查水位，现在有了它，就像有了个勤劳的小助手，完全可以把精力放在更重要的事情上，比如看剧、打游戏，或者追星，哈哈！再也不用担心水池里干涸的尴尬场面。
2.2 安全又稳定而且，水位控制器不仅省心，还很安全。
你想啊，要是水位过低，水泵工作得过于辛苦，那可是要出故障的！但有了这个控制器，就好比给水泵穿上了保护衣，水位低了，水泵自动停工，保护得妥妥的，真是一举两得，何乐而不为呢？3. 如何维护浮球阀？3.1 定期检查说到这里，大家肯定想知道：那这个浮球阀怎么维护呢？其实很简单，记得定期检查就好。
就像照顾植物，偶尔浇水施肥，让它长得更好。
浮球阀也需要你的关心，看看有没有杂物堵塞，浮球是否自由活动。
如果发现有问题，就赶紧清理一下，不然一旦出故障，可就要“大事不妙”了。
3.2 注意水质另外，水质也是关键。
水池里的水要保持干净，别让脏东西跑进去，这样浮球阀才能正常工作。
想想，清澈见底的水池，浮球在水面上翩翩起舞，那画面是不是美滋滋？如果水质差，浮球也会受影响，别说水位控制了，连它的“舞蹈”都变得笨拙。

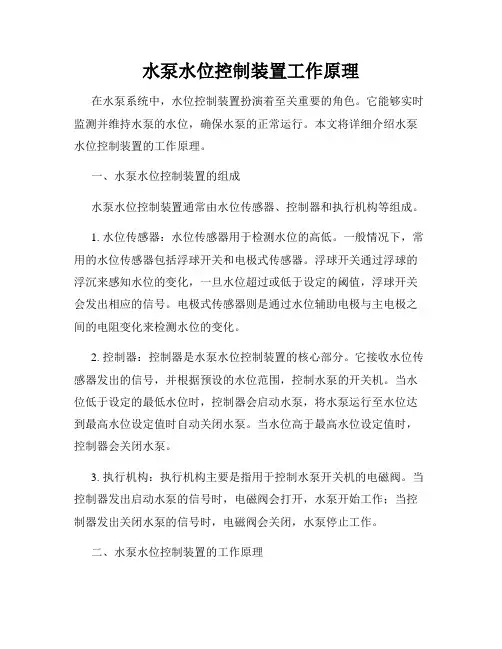

水泵水位控制装置工作原理在水泵系统中，水位控制装置扮演着至关重要的角色。
它能够实时监测并维持水泵的水位，确保水泵的正常运行。
本文将详细介绍水泵水位控制装置的工作原理。
一、水泵水位控制装置的组成水泵水位控制装置通常由水位传感器、控制器和执行机构等组成。
1. 水位传感器：水位传感器用于检测水位的高低。
一般情况下，常用的水位传感器包括浮球开关和电极式传感器。
浮球开关通过浮球的浮沉来感知水位的变化，一旦水位超过或低于设定的阈值，浮球开关会发出相应的信号。
电极式传感器则是通过水位辅助电极与主电极之间的电阻变化来检测水位的变化。
2. 控制器：控制器是水泵水位控制装置的核心部分。
它接收水位传感器发出的信号，并根据预设的水位范围，控制水泵的开关机。
当水位低于设定的最低水位时，控制器会启动水泵，将水泵运行至水位达到最高水位设定值时自动关闭水泵。
当水位高于最高水位设定值时，控制器会关闭水泵。
3. 执行机构：执行机构主要是指用于控制水泵开关机的电磁阀。
当控制器发出启动水泵的信号时，电磁阀会打开，水泵开始工作；当控制器发出关闭水泵的信号时，电磁阀会关闭，水泵停止工作。
二、水泵水位控制装置的工作原理水泵水位控制装置的工作原理可以分为自动控制和手动控制两种情况。
1. 自动控制自动控制是指水泵水位控制装置能够根据水位传感器的信号自动启动和关闭水泵。
当水位低于设定的最低水位时，水位传感器会发出信号给控制器，控制器接收到信号后会发出启动水泵的指令给执行机构，执行机构打开电磁阀，水泵开始工作。
当水位达到最高水位设定值时，水位传感器再次发出信号给控制器，控制器发出关闭水泵的指令给执行机构，执行机构关闭电磁阀，水泵停止工作。
2. 手动控制手动控制是指水泵水位控制装置需要人工干预才能启动和关闭水泵。
当需要启动水泵时，操作人员打开控制器上的手动开关，控制器会发出启动水泵的指令给执行机构，执行机构打开电磁阀，水泵开始工作。
当需要关闭水泵时，操作人员关闭手动开关，控制器发出关闭水泵的指令给执行机构，执行机构关闭电磁阀，水泵停止工作。

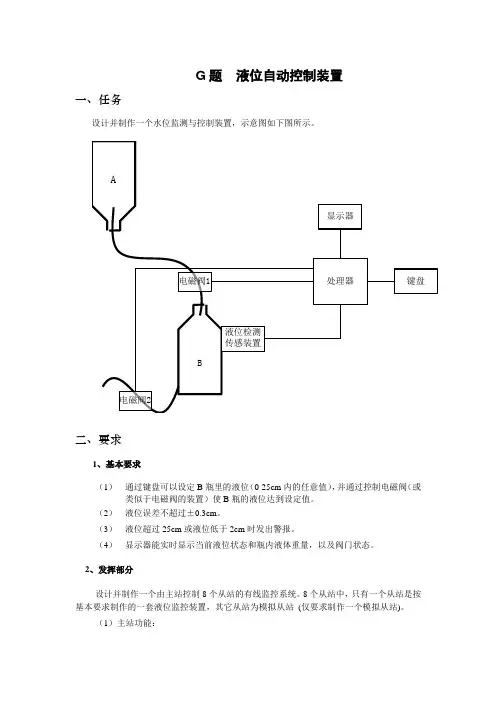

G题液位自动控制装置一、任务设计并制作一个水位监测与控制装置，示意图如下图所示。
二、要求1、基本要求（1）通过键盘可以设定B瓶里的液位（0-25cm内的任意值），并通过控制电磁阀（或类似于电磁阀的装置）使B瓶的液位达到设定值。
（2）液位误差不超过±0.3cm。
（3）液位超过25cm或液位低于2cm时发出警报。
（4）显示器能实时显示当前液位状态和瓶内液体重量，以及阀门状态。
2、发挥部分设计并制作一个由主站控制8个从站的有线监控系统。
8个从站中，只有一个从站是按基本要求制作的一套液位监控装置，其它从站为模拟从站(仅要求制作一个模拟从站)。
（1）主站功能：a．具有所有基本要求里的功能。
b．可显示从站传输过来的从站号和液位讯息，可控制从站液位。
c．在巡回检测时，主站能任意设定要查询的从站数量、从站号和各从站的液位讯息。
d．收到从站发来的报警信号后，能声光报警并显示相应的从站号；可自动调整从站液位为20cm。
（2）从站功能：a．能输出从站号、液位讯息和报警信号；从站号可以任意设定。
b．接收主站设定的液位控制信息并显示。
c．对异常情况进行报警和自动调整。
（3）主站和从站间的通信方式不限，通信协议自定，但应尽量减少信号传输线的数量。
（4）其它。
三、评分标准四、说明1、电磁阀类型不限或采用类似装置替代，其安装位置及安装方式自定。
2、储液瓶和受液瓶可用2.25升可乐瓶（透明容器、容器中为无色透明液体）。
3、测试时，仅提供医用移动式点滴支架，其高度约1.8m，也可自带支架；测试所需其它设备自备。
几种自动液位（水位）控制的方法介绍在工农业生产以及日常生活应用中，常常会需要对容器中的液位（水位）进行自动控制。
比如自动控制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水控制、自动电热水器、电开水机的自动进水控制等。
虽然各种水位控制的技术要求不同，精度不同，但基本的控制原理都可以归纳为一般的反馈控制方式，如下图所示，它们的主要区别在于检测液位的方式、反馈形式，以及控制器上的区别。
1、机电控制式水位控制下图是这种控制方式的结构示意。
漂浮在水面上的浮球与控制器中的“检测机构”通过连杆机构相连，当水位发生变化时，浮球上下运动带动“检测机构”产生位移，这个位移可以直接用来驱动阀门动作，关闭或者开启进水口，调节水位。
如果需要控制的水筏较大，浮球的浮力不足以驱动控制水阀动作时，可以在“检测机构”与“阀门控制”之间增加一套机电控制驱动装置，具体控制过程为：①“检测机构”的位移先去带动一个位移开关动作；②位移开关控制电机的转动；③电机驱动水阀门。
这种控制方式结构比较复杂，但可以对大型蓄水装置进行控制，因此常常应用于工农业生产中。
2、全机械结构的水位控制方式家用抽水马桶是典型的全机械结构水位控制，以下是原理示意图：当用户进行冲水操作之后，蓄水箱的水被排空，浮球下降，这个信号通过连杆机构传递给进水阀门，使进水阀门开启，对蓄水箱补水；随着水量的增加，浮球逐步上移，直至达到设定的某个水位时，正好能够关闭进水阀，停止进水。
由此可见，在这种水位控制系统中，浮球=水位检测器（传感器），连杆机构=控制器，水位的“给定量”通过进水阀门与连杆机构的相对位置来设定。
3、古老的水位控制山区坡地种植水稻与平原不同，需要依山修筑层叠而上的梯田。
这种梯田结构至少有两个作用：其一，保持每一块田地都是平面，以便于耕作，其二，灌溉的水源从最上层引入，逐层注满后又逐层向下浇灌，因此，当水量充足时，只要每一层田埂上的排水口高度合适，就可以确保每块田地中的水位高度适中。
水位开关的原理
水位开关是一种常用于控制液体水位的装置。
它的原理是基于液位的变化，通过漂浮在液体表面上的开关来实现开关的自动控制。
具体来说，水位开关通常由一个浮子和一个固定在容器内壁上的开关组成。
当液位上升到浮子靠近容器顶部时，浮子会随着液位的上升而上升，最终触碰到开关并将其关闭。
反之，当液位下降时，浮子也会下降，开关则会被浮子控制打开。
水位开关的工作原理是基于浮力和重力的平衡原理。
当浮子浸泡在液体中时，液体的浮力会使浮子产生向上的浮力，而等效重力会使浮子产生向下的力。
当液位达到一定高度时，液体的浮力等于等效重力，此时浮子将停留在液体表面，触碰到开关并将其关闭。
通过调整浮子的位置或液体的液位，可以精准地控制水位开关的触发点。
当水位高于或低于设定值时，水位开关将自动切换相应的开关状态，从而实现液体的自动控制。
总之，水位开关通过浮子与开关的作用，根据液体的水位变化来实现开关的自动控制。
这种原理简单、可靠，被广泛应用于水泵、冷却系统、防溢流装置等液位控制场合中。
三塔全自动水位控制器说明书一、产品概述三塔全自动水位控制器是一种用于监测和控制水位的设备，适用于池塘、水库、水池等水体的水位控制。
该控制器采用先进的传感器技术和控制算法，能够实时准确地监测水位，并根据预设的水位范围自动控制水泵或闸门的启停，以维持水位稳定。
二、产品特点1. 全自动控制：三塔全自动水位控制器通过自动化控制系统，实现了水位的自动监测和控制，无需人工干预，大大减轻了操作负担。
2. 高精度测量：采用先进的水位传感器，能够实时准确地测量水位，误差小于0.5厘米，确保了水位控制的精度和稳定性。
3. 多种控制模式：三塔全自动水位控制器提供了多种控制模式，包括定时控制、定量控制和自动控制等，可根据不同需求进行选择。
4. 多重保护功能：该控制器具有过流保护、过压保护、短路保护等多重保护功能，能够有效保护水泵和闸门的安全运行。
5. 易于安装和操作：三塔全自动水位控制器安装简便，操作方便，用户只需按照说明书进行正确接线和设置参数即可。
三、安装步骤1. 将三塔全自动水位控制器固定在安装位置上，并确保与水位传感器的连接线路畅通无阻。
2. 将水位传感器正确安装在需要监测水位的位置，确保传感器与水体充分接触。
3. 将水泵或闸门与控制器连接，根据需要设置控制模式和控制参数。
4. 检查所有接线是否正确无误，确保设备安装完毕后进行电气连接。
四、操作方法1. 设置控制模式：根据实际需求选择定时控制、定量控制或自动控制等模式，并设置相应的参数。
2. 设置水位范围：根据需要设置水位上限和下限，控制器将在这个范围内自动控制水泵或闸门的启停。
3. 启动控制器：按下启动按钮，控制器开始工作，实时监测水位并根据设定的参数控制水泵或闸门的运行。
4. 监测水位：通过控制器上的显示屏可以实时监测当前水位情况，以便及时调整控制参数。
五、注意事项1. 在安装和操作过程中，请务必断开电源，以确保安全。
2. 定期检查控制器和传感器的工作状态，如有异常及时处理。
几种自动液位（水位）控制的方法介绍在工农业生产以及日常生活应用中，常常会需要对容器中的液位（水位）进行自动控制。
比如自动控制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水控制、自动电热水器、电开水机的自动进水控制等。
虽然各种水位控制的技术要求不同，精度不同，但基本的控制原理都可以归纳为一般的反馈控制方式，如下图所示，它们的主要区别在于检测液位的方式、反馈形式，以及控制器上的区别。
500)this.style.width=500;”>1、机电控制式水位控制下图是这种控制方式的结构示意。
500)this.style.width=500;”>漂浮在水面上的浮球与控制器中的“检测机构”通过连杆机构相连，当水位发生变化时，浮球上下运动带动“检测机构”产生位移，这个位移可以直接用来驱动阀门动作，关闭或者开启进水口，调节水位。
如果需要控制的水筏较大，浮球的浮力不足以驱动控制水阀动作时，可以在“检测机构”与“阀门控制”之间增加一套机电控制驱动装置，具体控制过程为：①“检测机构”的位移先去带动一个位移开关动作；②位移开关控制电机的转动；③电机驱动水阀门。
这种控制方式结构比较复杂，但可以对大型蓄水装置进行控制，因此常常应用于工农业生产中。
2、全机械结构的水位控制方式家用抽水马桶是典型的全机械结构水位控制，以下是原理示意图：500)this.style.width=500;”>当用户进行冲水操作之后，蓄水箱的水被排空，浮球下降，这个信号通过连杆机构传递给进水阀门，使进水阀门开启，对蓄水箱补水；随着水量的增加，浮球逐步上移，直至达到设定的某个水位时，正好能够关闭进水阀，停止进水。
由此可见，在这种水位控制系统中，浮球=水位检测器（传感器），连杆机构=控制器，水位的“给定量”通过进水阀门与连杆机构的相对位置来设定。
3、古老的水位控制山区坡地种植水稻与平原不同，需要依山修筑层叠而上的梯田。

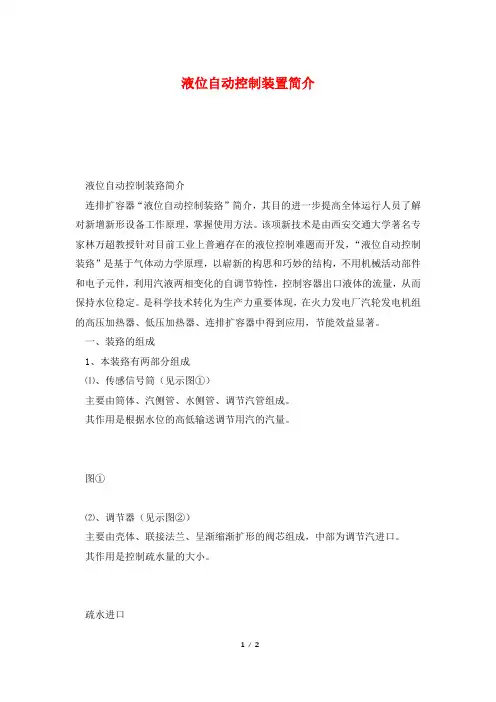

液位自动控制装置简介
液位自动控制装臵简介
连排扩容器“液位自动控制装臵”简介，其目的进一步提高全体运行人员了解对新增新形设备工作原理，掌握使用方法。
该项新技术是由西安交通大学著名专家林万超教授针对目前工业上普遍存在的液位控制难题而开发，“液位自动控制装臵”是基于气体动力学原理，以崭新的构思和巧妙的结构，不用机械活动部件和电子元件，利用汽液两相变化的自调节特性，控制容器出口液体的流量，从而保持水位稳定。
是科学技术转化为生产力重要体现，在火力发电厂汽轮发电机组的高压加热器、低压加热器、连排扩容器中得到应用，节能效益显著。
一、装臵的组成
1、本装臵有两部分组成
⑴、传感信号筒（见示图①）
主要由筒体、汽侧管、水侧管、调节汽管组成。
其作用是根据水位的高低输送调节用汽的汽量。
图①
⑵、调节器（见示图②）
主要由壳体、联接法兰、呈渐缩渐扩形的阀芯组成，中部为调节汽进口。
其作用是控制疏水量的大小。
疏水进口
二、工作原理（参照系统图③）
连排疏水由调节器阀口进入，调节汽由调节器进汽口同时进入阀体。

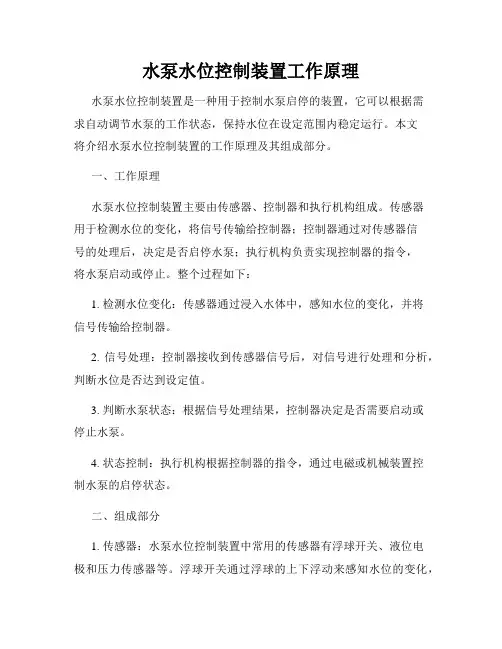

水泵水位控制装置工作原理水泵水位控制装置是一种用于控制水泵启停的装置，它可以根据需求自动调节水泵的工作状态，保持水位在设定范围内稳定运行。
本文将介绍水泵水位控制装置的工作原理及其组成部分。
一、工作原理水泵水位控制装置主要由传感器、控制器和执行机构组成。
传感器用于检测水位的变化，将信号传输给控制器；控制器通过对传感器信号的处理后，决定是否启停水泵；执行机构负责实现控制器的指令，将水泵启动或停止。
整个过程如下：1. 检测水位变化：传感器通过浸入水体中，感知水位的变化，并将信号传输给控制器。
2. 信号处理：控制器接收到传感器信号后，对信号进行处理和分析，判断水位是否达到设定值。
3. 判断水泵状态：根据信号处理结果，控制器决定是否需要启动或停止水泵。
4. 状态控制：执行机构根据控制器的指令，通过电磁或机械装置控制水泵的启停状态。
二、组成部分1. 传感器：水泵水位控制装置中常用的传感器有浮球开关、液位电极和压力传感器等。
浮球开关通过浮球的上下浮动来感知水位的变化，当水位达到设定位置时，浮球开关会输出电信号；液位电极通常有高、中、低三个电极来感知水位的变化，当水位触碰到相应电极时，会产生反应；压力传感器通过检测水位产生的压力变化来感知水位高低。
2. 控制器：控制器是水位控制装置的核心部件，主要有传感器信号处理模块和控制逻辑处理模块。
传感器信号处理模块用于接收、放大和滤波传感器信号；控制逻辑处理模块用于根据信号处理结果，判断水泵启停状态，并输出控制信号。
3. 执行机构：执行机构负责实现控制器的指令，将水泵启动或停止。
常见的执行机构有电磁阀和机械开关。
电磁阀通过控制电磁线圈的通断来控制水泵的启停状态；机械开关通常由电机和开关装置组成，通过机械连接实现水泵的启停控制。
三、工作模式水泵水位控制装置可分为自动模式和手动模式。
自动模式下，控制器根据传感器的信号自动判断水泵的启停状态，实现自动控制；手动模式下，用户可以通过控制器上的按钮手动启停水泵。
辽宁工业大学电子技术基础课程设计（论文）题目：水位自动控制装置院（系）：专业班级：学号：学生姓名：指导教师：教师职称：起止时间：课程设计（论文）任务及评语院（系）：电子与信息工程学院教研室：电子信息工程学号学生姓名专业班级课程设计（论文）水位自动控制装置题目设计任务：1 、水位自动控制在一定范围内（如2 -6 米），当水位低至 2 米时使电机启动，带动水泵上水；当水位升至 6 米时，使电机停转。
2 、因特殊情况水位超限（如高至7米、低至1米）报警器报警。
3 、设有手动按键，便于随机控制。
4 、由数码管直观显示当前水位。
课程设计要求：设 1 . 分析设计要求，明确性能指标。
必须仔细分析课题要求、性能、指标及应用计环境等，广开思路，构思出各种总体方案，绘制结构框图。
（2 . 确定合理的总体方案。
对各种方案进行比较，以电路的先进性、结构的繁简、论并考虑器件的来源，敲定可行方案。
文成本的高低及制作的难易等方面作综合比较，） 3 . 设计各单元电路。
总体方案化整为零，分解成若干子系统或单元电路，逐个任设计。
务4.组成系统。
在一定幅面的图纸上合理布局，通常是按信号的流向，采用左进右出的规律摆放各电路，并标出必要的说明。
指导教师评语及成绩成绩：指导教师签字：年月日目录第 1 章水位自动控制装置设计方案论证 (2)1.1 水位自动控制装置的应用意义 (2)1.2 水位自动控制装置设计的要求及技术指标 (2)1.3 总体设计方案框图及分析 (2)第 2 章水位自动控制装置各单元电路设计 (3)2.1 信号产生部分 (3)2.2信号处理部分 (4)2.3 水位显示电路 (6)2.4 电机控制电路 (8)2.5 报警控制电路 (9)第 3 章水位自动控制装置整体电路设计 (11)设计总结 (12)参考文献 (12)第 1 章水位自动控制装置设计方案论证1.1 水位自动控制装置的应用意义水位控制器是近年来开发的一项新技术，它是传感器、硬件、软件等几项技术紧密结合的产物，作为水塔水位控制装置，其主要任务是保证水塔的安全、稳定、经济的运行，减轻工作人员的劳动强度。
采用集成电路，能对水塔水位进行自动检测、自动控制等多项功能。
由于我国水位测量操作水平落后，工作人员过多，但是现在水位控制器为水位控制开辟了广阔的前景。
1.2 水位自动控制装置设计的要求及技术指标1 、水位自动控制在一定范围内（如2 -6 米），当水位低至 2 米时使电机启动，带动水泵上水；当水位升至 6 米时，使电机停转。
2 、因特殊情况水位超限（如高至7米、低至1米）报警器报警。
3、设有手动按键，便于随机控制。
4、由数码管直观显示当前水位。
1.3 总体设计方案框图及分析每部分电力都有其相应的功能：首先由信号产生部分产生整个电路的输入信号，该信号经过信号处理部分处理后输出其他电力的控制信号，控制其他电力工作：电机控制电力部分接受到由信号处理电力输出的有效控制信号后正常工作驱动电机转动抽水，使水位上升，而水位的变化又直接关系到信号的产生，因此有一个循环的过程，即使水位保持在一定范围内；水位显示电路接受到有效信号后驱动显示器工作使其显示该时刻的水位；水位超限时输出为报警电路的有效控制信号使报警电路工作驱动报警器报警。
由“信号产生信号处理电机控制电机信号产生” 这个循环就能使水塔具有自动控制水位的能力。
由任务分析可知，该设计电路主要有三个功能：水位控制、水位显示与报警。
而要有这些功能就必须要有使其工作的控制信号，所以首先就必须要有输入信号，因为任务要求是自动控制所以输入信号也必须由电路自己产生而不能人为加入。
水位控制器主要由水位传感器、电源电路和控制电路三部分构成。
整体电路框架如图①所示：报警控制报警器信号产生信号处理水位显示显示器电路信号处理信号处理图①总体设计框图第 2 章水位自动控制装置各单元电路设计2.1 信号产生部分该部分的目的是产生有效的输入信号。
主要原理是利用水的弱导电性。
水属于弱导电质，即使这样也可以通过水来传递微弱的电信号。
鉴于此原理，初步将该部分设计成由水面的上升与下降来控制电信号的接通与断开：当水位上升时接通电信号；当水位下降时断开电信号。
按此析，只要在水塔里放上用来传递电信号的探头，则水位上升到探头位置时接通电信号；水位低于探头位置时断开电信号。
把电信号接通时设为有效信号即当作控制信号。
在水塔的不同放置几个探头时就可以根据水位的高低接通某些探头和断开某些探头。
因此只要知道每个探头的具体位置，在根据其输出电信号的情况就能大致确定水位的位置，将探头输出的电信号当作输入信号经过处理后成为电路的控制信号。
设计该部分主要在于探头个数的选择与探头放置位置的选择。
因为探头的个数直接关系到水位检测的精确度：探头个数越多检测点也就越多检测水位就越准确。
但如果探头太多就会给其他电力设计带来麻烦：一个是信号处理的输入端要多，一个是水位显示也要相应的增加，加大了工作量。
根据任务设计的要求，假设一水塔高 8 米，令该水塔水位到达 7 米或低于 1 米时报警，也就是说水塔最起码要有7 米深，因此可以将探头个数设计为八个，分别检测八个点的水位，原理图如下图②所示。
a— h 为八个检测探头，其中 a 探头到水箱底部的高度为 1 米，其他探头一次放置在相差一米的位置上，即只能检测到1—8 米的水位。
COM为公共电极，接+5V。
为了提高精确度，将公共电极尽可能的靠近探头，即使电极与探头的距离尽量小，有利于电信号的传递。
当水位上升到套头位置时， +5V电信号经过介质水接通到所在的探头；而当水位下降时断开，因此只要测出哪些探头接通电信号时，就大概可以确定水位的高度。
比如说只有 abcd 有电信号输出，而 efgh 都没信号 ( 或者说输出低电平 ) 输出时，就基本上可以确定水位在探头 d 以上 e 以下，即在 4— 5 米之间，再将该电信号输入到信号处理部分进行处理输出相应的控制信号即可。
COM 公共电极+5V水面检测探头hgfedc水塔ba图② 探头原理图2.2信号处理部分该部分主要是对输入信号进行处理输出其他电路的控制信号。
由于水的导电性十微弱，由公共端通过探头的电信号会很小，不一定能够成为满足电路工作的控制信号，因此有必要先对输入信号进行放大处理。
根据元器件的功能可知，晶体管具有放大、饱和和截止三种工作状态，可选用一种状态输入信号进行处理。
T1 !NPN信号输出R1 10 k信号输入u11C图③ 信号处理电路由探头出来的电信号输入到信号输入端，由信号输出端输出。
当有电流从公共电极流入探头时，经过电阻R 到达晶体管Q的基极，此时三极管的发射结合集电结电压都正偏。
当发射结电压超过三极管的导通电压时，由晶体管的工作条件可知此时其处于饱和状态，即相当于开关的闭合状态，接通集电极与发射极，使集电极输出低电平。
只要涉及电阻 R的阻值合理，就能比较稳定地使晶体管工作。
经过三极管处理的信号还只是一个低电平的信号，没有控制其他电路工作的能力，还必须经过编码处理。
由以上电路的设计与分析，该编码电路最少应有八个输入端，作为八个探头输出信号的输入端，而且有效电平为低电平，因此应设计成具有优先编码功能的编码电路，所谓“优先”编码即多个输入端同时满足编码条件时，只对最高位编码。
根据要求该电路设计成以编码器为核心的编码电路，具体设计的电路图如图④所示：图④ 信号编码电路a-h 为信号输入端， DCBA为信号输出端。
元器件选择：编码器74147，反相器 7404。
芯片介绍： 74147 为 10-4 线 BCD优先编码器，编码输入有效电平为低电平，编码输出为 BCD反码，即当输入端有“0”输入时，输出端就输出与之对应的BCD反码。
如“ 2”，“ 4”同时输入“ 0”，则按“ 4”进行编码，内部编码成 BCD码 0100，输出则为 BCD反码 1011,74147 的真值表如表①所示：表① 74147 真值表2.3 水位显示电路该部分主要是用七段数码显示器显示水位。
七段数码显示器一般有两种接法：一种是共阴极接法；一种是共阳极接法。
无论哪种接法，其都是由七组发光二极管构成。
当其为共阴极接法时则对高电平有效，即要输入高电平时才能使其点亮；当其为共阳极接法时对低电平有效，只有输入低电平时才会显示，显示器原理图如下图⑤中（ a）、（ b）、（ c）所示。
图⑤ 七段数码管显示器原理图由原理图可知，该显示器有七个发光二极管分别用a、b、c、d、e、f 、g，因此只要点亮相应的发光二极管，就能使其显示特定的数字，比如说对于共阴极接法的显示器同事对 a、b、c 输入高电平时使a、b、c 段二极管点亮而其他的都灭即显示出数字“ 7”。
该部分电路直接由显示译码器对编码信号译码后驱动显示器工作，电路图如图⑥所示：图⑥显示器原理图DCBA为二进制码信号输入端， a—g 为译码后信号的输出端。
信号输出后经过限流电阻直接接到显示器输入端，驱动显示器工作。
元器件选择：经过分析，译码器选用 BCD-7段译码显示器驱动器 7448；显示器为共阴极七段数码显示器； R阻值 220 欧姆。
7448 译码器输出高电平有效，用以驱动共阴极显示器，其功能表如表②所示:表② 7448 功能表由功能表可以知道，当输入信号 DCBA为二进制码 0000，即相当于十进制的“ 0”时，输出abcdefg 为1111110，接到显示器上的相应输入端即显示数字“0”；当DCBA为0101，即相当于十进制的“ 5”时， abcdefg 输出为 1011011，接到显示器时点亮 a、c、d、f 、g即显示出“ 5”。
2.4 电机控制电路该部分为整个设计电路的重点部分，也是难点部分。
主要目的即是要靠那个值电机的工作通过控制电机的工作来控制水位，这也就是本实验的主要设计目的。
由任务的设计要求：要将水塔的水位控制在2-6 米。
即水位低于 2 米时使电机工作升到 6 米时使电机停止工作。
而由信号产生部分设计可知：当水位低于 2 米时只有探头a接通电信号。
因此要将该电信号设计为控制电机转动的控制信号。
而该电信号通过编码处理后输出为四位二进制码 0001，所以就是要使输出信号为 0001 时使电机工作。
而水位上升到 6 米时要控制电机停止工作。
因此时水位在 6 米时有六个探头接通电信号，为 a、 b、c、 d、e、 f 。
根据编码器的工作原理，只有探头 f 的电信号才为有效信号，即只对 f 的电信号编码处理。
此时才为有效信号，即只对 f 的电信号编码处理。
此时由f引进来的信号经过编码后成为二进制码0110，因此要将 0110 设计为电机停止工作的控制信号，即当输入到电机驱动的信号为0110 时使电机停止。
根据分析将该部分电路设计成如图⑦所示：图⑦ 电机控制电路DCBA为信号输入端。
