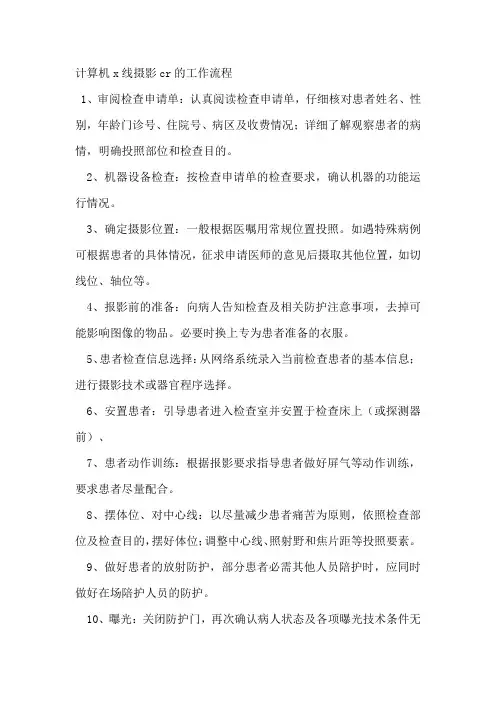

计算机x线摄影cr的工作流程
1、审阅检查申请单：认真阅读检查申请单，仔细核对患者姓名、性别，年龄门诊号、住院号、病区及收费情况；详细了解观察患者的病情，明确投照部位和检查目的。

2、机器设备检查：按检查申请单的检查要求，确认机器的功能运行情况。

3、确定摄影位置：一般根据医嘱用常规位置投照。

如遇特殊病例可根据患者的具体情况，征求申请医师的意见后摄取其他位置，如切线位、轴位等。

4、报影前的准备：向病人告知检查及相关防护注意事项，去掉可能影响图像的物品。

必要时换上专为患者准备的衣服。

5、患者检查信息选择：从网络系统录入当前检查患者的基本信息；进行摄影技术或器官程序选择。

6、安置患者：引导患者进入检查室并安置于检查床上（或探测器前）、
7、患者动作训练：根据报影要求指导患者做好屏气等动作训练，要求患者尽量配合。

8、摆体位、对中心线：以尽量减少患者痛苦为原则，依照检查部位及检查目的，摆好体位；调整中心线、照射野和焦片距等投照要素。

9、做好患者的放射防护，部分患者必需其他人员陪护时，应同时做好在场陪护人员的防护。

10、曝光：关闭防护门，再次确认病人状态及各项曝光技术条件无
误后，曝光，在曝光过程中，密切注意各仪器仪表的显示情况及病人状态。

11、后处理曝光结束后进行图像的后处理，确认无误后协助患者安全离开检查床，同时告知检查结果领取时间和方式。

医用数字摄影（CR、DR)系统X射线辐射源检定装置一、检定装置主机1、主要用途：可用于检定所有诊断用X光设备，包括拍片机、透视机、牙科机、全景牙科机、DSA（数字减影系统）、CR、DR。

检测探头小巧，须适合于对探头摆放位置要求严格的设备如全景牙科机的检定。

2、测量方式：检定装置主机和平板工作站都可以可以进行显示，且检定装置主机可以独立测量使用。

支持蓝牙和有线传输两种传输方式。

3、平板工作站：4G运行内存，64G SSD固态硬盘，10寸显示屏，Win10操作系统，支持蓝牙传输。

4、剂量仪主机参数4.1 检定装置主机不低于4.0寸LCD电容式触摸显示屏，主机可存储大于5000次曝光数据，曝光数据以时间统计，便于查找历史数据。

主界面大数字显示全部测量参数，触摸可查看单个参数的详细信息。

4.2 可充电的锂离子电池, 使用时间大于8小时密集使用，移动电源即可充电。

4.3 连接网络可以实现检定装置主机软件在线免费升级。

5、R/F探头5.1 剂量量程：10nGy-1000Gy。

剂量率量程：10nGy/s-500mGy/s5.2 千伏峰值：50-150kVp，不确定度：2%5.3 半值层：1.2-14mmAl，不确定度：10%5.4 总滤过：1.5-30mmAl，不确定度：10%或0.3mmAl5.5 时间：1ms-999s，不确定度：0.5%5.6 脉冲：1-1000个脉冲5.7 脉冲频率量程1-200 脉冲/秒5.8 剂量/脉冲量程10nGy/脉冲-100Gy/脉冲5.9 波形分辨率62.5μs5.10 带宽kV 0.1-0.4 kHz5.11 测量低剂量时无需更换探头5.12 外接探头≤60g5.13 探头可独立校准和维修5.14 需配备全景牙科套件，便于探头在全景牙科机固定和调整。

二、密度计1、光密度范围：0.0-4.0D2、测量区域：2mm直径3、重复性：±0.03 D三、CRDR模体满足计量系统JJG1078-2012《医用数字摄影（CR、DR）系统X射线辐射源》计量检定规程：CR机、DR机性能检测模体用于所有类型的CR和DR成像系统质量检测。

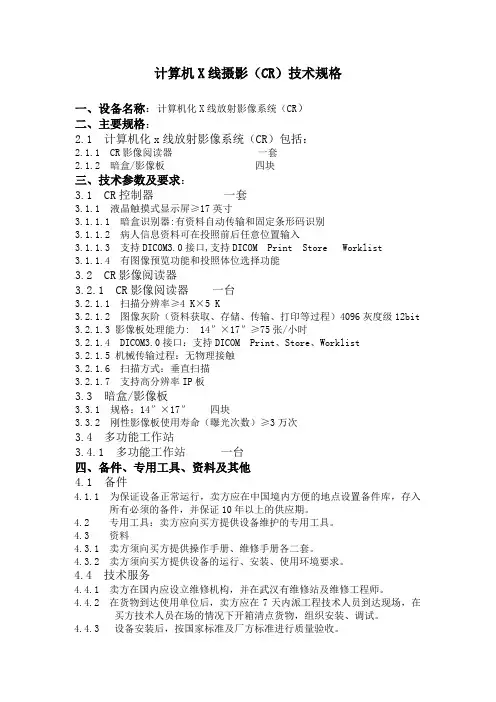

计算机X线摄影（CR）技术规格一、设备名称：计算机化X线放射影像系统（CR）二、主要规格：2.1 计算机化x线放射影像系统（CR）包括：2.1.1 CR影像阅读器一套2.1.2 暗盒/影像板四块三、技术参数及要求：3.1 CR控制器一套3.1.1 液晶触摸式显示屏≥17英寸3.1.1.1 暗盒识别器:有资料自动传输和固定条形码识别3.1.1.2 病人信息资料可在投照前后任意位置输入3.1.1.3 支持DICOM3.0接口,支持DICOM Print Store Worklist3.1.1.4 有图像预览功能和投照体位选择功能3.2 CR影像阅读器3.2.1 CR影像阅读器一台3.2.1.1 扫描分辨率≥4 K×5 K3.2.1.2 图像灰阶（资料获取、存储、传输、打印等过程）4096灰度级12bit 3.2.1.3 影像板处理能力: 14″×17″≥75张/小时3.2.1.4 DICOM3.0接口：支持DICOM Print、Store、Worklist3.2.1.5 机械传输过程：无物理接触3.2.1.6 扫描方式：垂直扫描3.2.1.7 支持高分辨率IP板3.3 暗盒/影像板3.3.1 规格：14″×17″四块3.3.2 刚性影像板使用寿命（曝光次数）≥3万次3.4 多功能工作站3.4.1 多功能工作站一台四、备件、专用工具、资料及其他4.1 备件4.1.1 为保证设备正常运行，卖方应在中国境内方便的地点设置备件库，存入所有必须的备件，并保证10年以上的供应期。

4.2 专用工具：卖方应向买方提供设备维护的专用工具。

4.3 资料4.3.1 卖方须向买方提供操作手册、维修手册各二套。

4.3.2 卖方须向买方提供设备的运行、安装、使用环境要求。

4.4 技术服务4.4.1 卖方在国内应设立维修机构，并在武汉有维修站及维修工程师。

4.4.2 在货物到达使用单位后，卖方应在7天内派工程技术人员到达现场，在买方技术人员在场的情况下开箱清点货物，组织安装、调试。

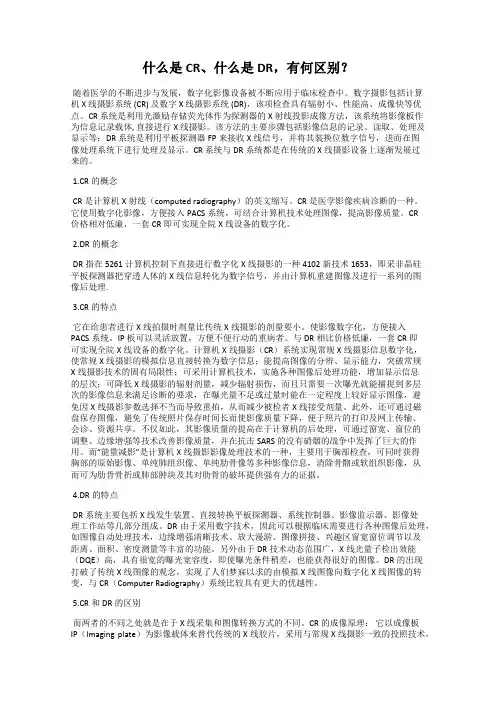

什么是CR、什么是DR，有何区别？随着医学的不断进步与发展，数字化影像设备被不断应用于临床检查中。

数字摄影包括计算机 X 线摄影系统 (CR) 及数字 X 线摄影系统 (DR)，该项检查具有辐射小、性能高、成像快等优点。

CR 系统是利用光激励存储荧光体作为探测器的 X 射线投影成像方法，该系统将影像板作为信息记录载体, 直接进行X 线摄影。

该方法的主要步骤包括影像信息的记录、读取、处理及显示等；DR 系统是利用平板探测器FP来接收 X 线信号，并将其装换位数字信号，进而在图像处理系统下进行处理及显示。

CR 系统与DR 系统都是在传统的 X 线摄影设备上逐渐发展过来的。

1.CR的概念CR是计算机X射线（computed radiography）的英文缩写。

CR是医学影像疾病诊断的一种。

它使用数字化影像，方便接入PACS系统，可结合计算机技术处理图像，提高影像质量。

CR价格相对低廉，一套CR即可实现全院X线设备的数字化。

2.DR的概念DR指在5261计算机控制下直接进行数字化X线摄影的一种4102新技术1653，即采非晶硅平板探测器把穿透人体的X线信息转化为数字信号，并由计算机重建图像及进行一系列的图像后处理.3.CR的特点它在给患者进行X线拍摄时剂量比传统X线摄影的剂量要小。

使影像数字化，方便接入PACS系统。

IP板可以灵活放置，方便不便行动的重病者。

与DR相比价格低廉，一套CR即可实现全院X线设备的数字化。

计算机X线摄影（CR）系统实现常规X线摄影信息数字化，使常规X线摄影的模拟信息直接转换为数字信息；能提高图像的分辨、显示能力，突破常规X线摄影技术的固有局限性；可采用计算机技术，实施各种图像后处理功能，增加显示信息的层次；可降低X线摄影的辐射剂量，减少辐射损伤，而且只需要一次曝光就能捕捉到多层次的影像信息来满足诊断的要求，在曝光量不足或过量时能在一定程度上较好显示图像，避免因X线摄影参数选择不当而导致重拍，从而减少被检者X线接受剂量。

设备试题题-第六章数字X线设备1、IP的基本组成结构不包括A.CR层B.荧光层C.支持层D.背衬层E.保护层2、关于CR的叙述，下列哪项描述是错误的A.CR以IP代替胶片作为介质B.IP不能重复使用C.IP感光后的潜影经激光扫描后，转换为数字信息D.数字影像经后处理系统处理，可在一定范围内调节图像E.数字图像可用磁盘、光盘保存3、CR系统可记录与读出X线影像信息的载体是A.胶片B.磁盘C.lPD.荧光屏E.平板探测器4、用于读出lP影像信息的光线类型是A.可见光B.红外线C.紫外线D.激光E.电子线5、DR使用的X线探测器是()A.影像板B.影像增强器C.平板探测器D.电离室E.光电管6、CR经X线照射后在影像板存留的是()A.模拟影像B.数字影像C.黑白影像D.彩色影像E.电信号7、CR系统具有的动态范围是()A.1：10B.1：100C.1：1000D.1：10000E.1：100008、CR的全称是()A.计算机扫描摄影B.计算机X线摄影C.计算机体层摄影D.直接X线摄影E.计算机横断面体层扫描9、DR的全称是()A.计算机扫描摄影B.计算机X线摄影C.计算机体层摄影D.数字X线摄影E.计算机横断面体层扫描10、CR系统的空间分辨力为()A.(l~2)LpunB.(2~4)Lp/mmC.(4~5)Lp/mmD.(5~6)Lp/mmE.6Lp/mm以上11、CR性能的检测项目不包括()A.IP暗噪声、IP一致性、IP通过量检验、擦除完全性B.照射量指示器校准、激光束功能C.滤线栅效应D.空间分辨力、空间距离准确性E.X线剂量12、IP的一致性和重复性检测，对同-IP所得照片的平均密度值与每一个象限测量密度值误差在()A.±1%内B.±5%内C.±10%内D.±20%内E.±30%内13、IP的使用寿命一般在()A.1000次曝光B.5000次曝光C.10000次曝光D.20000次曝光E.30000次曝光14、非晶硒平板型探测器储存信息的元件是()A.TFTB.a-SeC.CSID.A/D转换器E.储能电容15、CSI闪烁晶体直径为()A.6μm左右B.1μm左右C.2μm左右D.5μm左右E.3μm左右16、非晶硒DR设备对环境温度要求最高不能超过()A.22℃B.27℃C.37℃D.40℃E.50℃17、能将X线直接转换成电信号的是()A.胶片B.影像板D探测器D.非晶硒平板探测器E.非晶硅平板探测器18、与CR摄影比较，DR的最大优势是()A.数字图像B.激光打印C.网络传输D.图像后处理E.曝光后立即出像19、为了使IP的残留信息消失，必须采用()A.弱光照射B.X线照射C.紫外线照射D.强光照射E.红光照射20、关于IP的叙述正确的是：()A.IP的潜影不会消退B.利用PSL现象C.IP的潜影会立即消退D.对天然辐射不敏感21、关于CR的叙述错误的是：A.CR以lP代替胶片作为介质B.lP感光后的潜影经激光扫面后转换为数字信息C.lP不能重复使用D.数字图像可用磁盘、光盘保。

放射医学技术医学影像设备知识CR一、CR系统的构成及功能（一）CR的分类以使用模式分有通用型和专用型；以阅读方式分有单面阅读和双面阅读型。

1．通用型CR 是将IP置于与屏－胶系统类似的暗盒内，曝光后在阅读器进行读取。

其暗盒规格与屏胶系统相同，适用于原有X线机和使用屏－胶暗盒进行的所有检查项目。

2．专用型CR 有胸部专用和摄影床专用两种。

其阅读器被组合在滤线器摄影床或立位摄影架内。

IP经过X线曝光后，被自动传送，依次进行读取、擦除处理，然后重复使用。

其特点是不需要手工操作，工作效率高，但功能单一。

双面阅读型CR其IP采用透明支持层，两面设有读取器件，受激光激发时，双面同时采集，提高了输出信噪比，DQE值比普通IP增加了30%～40%，相应降低了曝光量。

（二）CR的构成和功能现以通用型为例介绍CR系统的构成。

CR按设备功能主要分为影像读取装置、控制台、后处理工作站、存储装置和成像板（IP）组成。

1．影像读取装置其功能是通过激光扫描和光电转换读取IP的潜影信息，形成图像数据，向工作站输出图像数据，对IP 进行擦除处理。

其构成主要由IP拾取器、激光扫描器、光电倍增管、A/D转换器和擦除灯组成。

工作过程：暗盒进入阅读器，机械手取出其中带有潜影的IP，自动将IP送入激光扫描区，潜影经过激光扫描被激励后，以蓝-紫光的形式释放出存储的能量。

IP的荧光体被二次光激发发光（PSL）产生荧光的强弱与第一次激发时所接收的能量精确地成正比（即呈线性关系）。

该荧光体被二次激发的光被高效光导器采集并导入光电倍增管内，转换成为相应强弱的电信号，继而被馈入模/数（A/D）转换器转换成数字信号。

2．控制台登记患者的基本信息，选择检查部位、图像扫描方式（auto、semi或fix选项）、图像预览、图像预处理等功能。

有的控制台带有打印功能。

3．后处理工作站带有专业处理图像软件和高分辨率专业显示器（分辨率一般在2-5M之间）。

进行影像的谐调处理、空间频率处理、测量、黑白翻转、打印等多种处理功能。
