医学影像设备学第章数字X线设备

第1章概论1、1895年11月8日，伦琴发现X射线。

2、现代医学影响设备可分为影像诊断设备和医学影像治疗设备。

3、现代医学影像设备可分为：①X线设备，包括X线机和CT。

②MRI设备。

③US设备。

④核医学设备。

⑤热成像设备。

⑥医用光学设备即医用内镜。

第2章 X线发生装置1、X线发生装置由X线管、高压发生器和控制台三部分组成。

2、固定阳极X线管主要由阳极、阴极和玻璃壳组成。

3、阳极：主要作用是产生X线并散热，其次是吸收二次电子和散乱射线。

4、阳极头：由靶面和阳极体组成。

靶面的作用是承受高速运动的电子束轰击，产生X线，称为曝光。

5、阳极帽：可吸收50-60%的二次电子，并可吸收一部分散乱射线，从而保护X线管玻璃壳并提高影像清晰度。

6、固定阳极X线管的阳极结构包括：阳极头、阳极帽、可伐圈、阳极柄。

7、固定阳极X线管的主要缺点：焦点尺寸大，瞬时负载功率小。

优点：结构简单，价格低。

8、阴极：作用是发射电子并使电子束聚焦。

主要由灯丝、聚焦罩、阴极套和玻璃芯柱组成。

9、在X线成像系统中：对X线成像质量影响最大的因素之一就是X线管的焦点。

10、N实际焦点：指靶面瞬间承受高速运动电子束的轰击面积，呈细长方形。

11、N有效焦点：是实际焦点在X线投照方向上的投影。

实际焦点在垂直于X线管长轴方向的投影，称为标称焦点。

12、一般固定X线管的靶角为15°-20°。

13、有效焦点尺寸越小，影像清晰度就越高。

14、软X线管的特点：①X线输出窗的固有滤过率小。

②在低管电压时能产生较大的管电流。

③焦点小。

15、结构：与一般X线管相比，软X线管的结构特点是：①玻窗②钼靶③极间距离短。

16、软X线管的最高管电压不超过60kv。

17、X线管常见的电参数有灯丝加热电压、灯丝加热电流、最高管电压、最大管电流、最长曝光时间、容量、标称功率、热容量。

18、N容量：他是X线管在安全使用条件下，单次曝光或连续曝光而无任何损坏时所能承受的最大负荷量。

《医学影像设备学》课程标准课程编号：18020011课程学时：40节学分：3学分一、课程性质、目的和要求医学影像设备学简要介绍了学影像设备的发展历程和分类，使学生对该领域的历史和现状有概括的了解。

并分章节分别介绍了诊断用 x线机、数字x线摄影、CT、磁共振、核医学等成像设备的基本结构、功能和应用特点，为学习相关课程和将来从事临床实践谁备必要的基础知识，并使学生能熟悉各种仪器设备的结构和一般维修方法。

二、本课程的基本内容课时分配表第一章医学影像设备学概论 4课时第一节医学影像设备发展历程（1）课时（一）教学目的与要求了解医学影像设备发展历程及分类（二）教学的重点与难点医学影像设备发展历程（三）课时安排：1学时（四）主要内容l、常规 X线设备及 X线 X机的发展2、现代医学影像设备体系的建立3、我国医学影像设备发展简况第二节医学影像设备分类（2）课时（一）教学目的与要求了解医学影像设备的分类（二）教学的重点与难点医学影像设备的分类（三）课时安排：2学时（四）主要内容1、医学影像诊断设备：X线成像；磁共振成像、B声成像；核医学成像；热成像；光学成像2、医学影像治疗设备：介人放射学系统，立体定向放射外科学系统第三节图像存储、传输系统和远程放射学系统（1）课时（一）教学目的与要求了解图像存储、传输系统和远程放射学系统的发展和应用（二）教学的重点与难点图像存储、传输系统和远程放射学系统的发展和应用（三）课时安排：1学时（四）主要内容1、图像存储、传输系统：图像输人装置；图像数据库；数据通信网络；显示工作站2、远程放射学系统：低速、窄带；中速远程；宽带高速第二章诊断用X线机 8课时第一节概述（1）课时（一）教学目的与要求了解诊断用X线机的发展史及分类（二）教学的重点与难点诊断用X线机的发展史及分类（三）课时安排：1学时（四）主要内容诊断用X线机发展史与现状；诊断用X线机的组成第二节诊断用x线机各论（2）课时（一）教学目的与要求熟悉各类诊断X线机的基本结构（二）教学的重点与难点各类诊断X线机的基本结构（三）课时安排：2学时（四）主要内容l、透视用X线机：影像增强及电视系统；诊视床；遮线器2、普通摄影用X线机：X线管头支持装置；摄影床；滤线器3、消化道造影用X线机：有暗盒式；无暗盒式4、胸部摄影用X线机：胸片架；荧光缩影装置5、心血管造影用X线机：高压注射器，导管和心血管造影专用X线管头支架；X 线电影及录像6、其他诊断用X线机第三节诊断用X线管与高压发生装置（1）课时（一）教学目的与要求1、掌握x线管的基本结构及其规格。

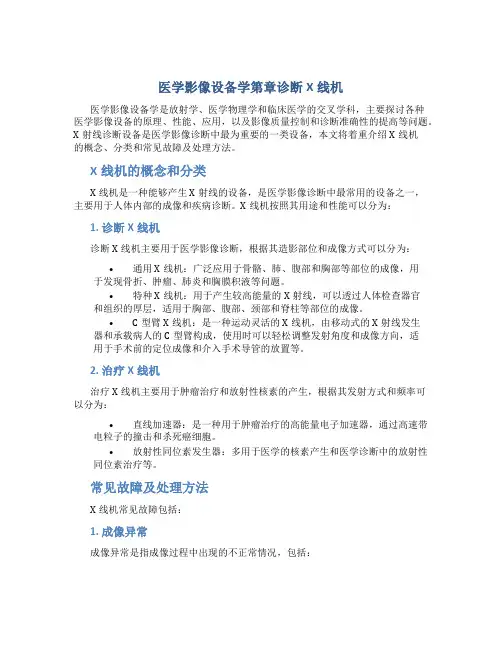

医学影像设备学第章诊断X线机医学影像设备学是放射学、医学物理学和临床医学的交叉学科，主要探讨各种医学影像设备的原理、性能、应用，以及影像质量控制和诊断准确性的提高等问题。

X射线诊断设备是医学影像诊断中最为重要的一类设备，本文将着重介绍X线机的概念、分类和常见故障及处理方法。

X线机的概念和分类X线机是一种能够产生X射线的设备，是医学影像诊断中最常用的设备之一，主要用于人体内部的成像和疾病诊断。

X线机按照其用途和性能可以分为：1. 诊断X线机诊断X线机主要用于医学影像诊断，根据其造影部位和成像方式可以分为：•通用X线机：广泛应用于骨骼、肺、腹部和胸部等部位的成像，用于发现骨折、肿瘤、肺炎和胸膜积液等问题。

•特种X线机：用于产生较高能量的X射线，可以透过人体检查器官和组织的厚层，适用于胸部、腹部、颈部和脊柱等部位的成像。

•C型臂X线机：是一种运动灵活的X线机，由移动式的X射线发生器和承载病人的C型臂构成，使用时可以轻松调整发射角度和成像方向，适用于手术前的定位成像和介入手术导管的放置等。

2. 治疗X线机治疗X线机主要用于肿瘤治疗和放射性核素的产生，根据其发射方式和频率可以分为：•直线加速器：是一种用于肿瘤治疗的高能量电子加速器，通过高速带电粒子的撞击和杀死癌细胞。

•放射性同位素发生器：多用于医学的核素产生和医学诊断中的放射性同位素治疗等。

常见故障及处理方法X线机常见故障包括：1. 成像异常成像异常是指成像过程中出现的不正常情况，包括：•模糊不清：可能是成像器件和成像区域不匹配导致的，可以尝试重新调整成像器件和成像区域的匹配度。

•吐出影像：可能是X线管电源不足导致的，可以尝试调整电源或更换X线管。

•成像畸变：可能是成像器件损坏或过期导致的，可以尝试更换成像器件或升级。

2. 系统开机故障系统开机故障是指X线机在开机和运行过程中出现的不正常情况，包括：•系统无法正常启动：可能是硬件设备故障或系统软件损坏导致的，可以尝试使用系统恢复或修复。

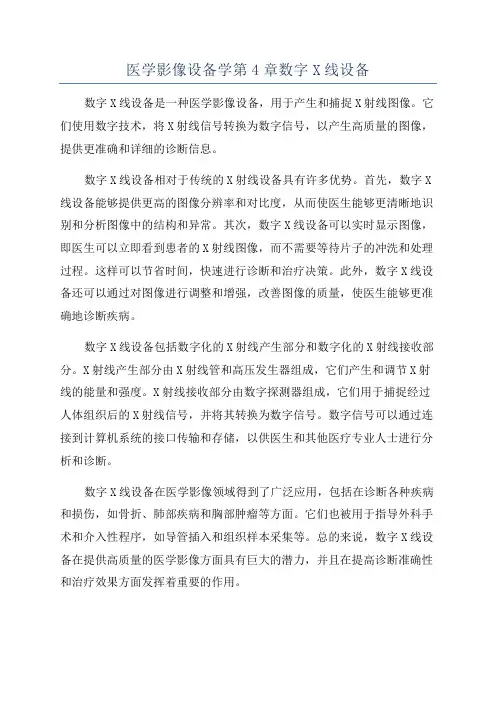

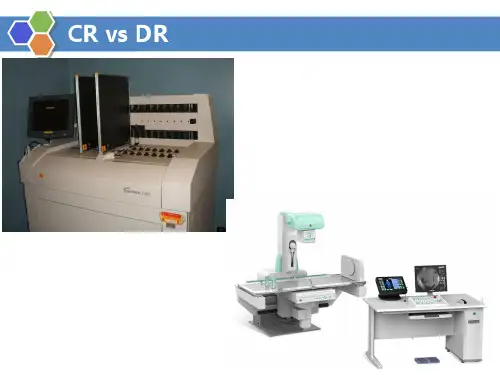

医学影像设备学第4章数字X线设备数字X线设备是一种医学影像设备，用于产生和捕捉X射线图像。

它们使用数字技术，将X射线信号转换为数字信号，以产生高质量的图像，提供更准确和详细的诊断信息。

数字X线设备相对于传统的X射线设备具有许多优势。

首先，数字X 线设备能够提供更高的图像分辨率和对比度，从而使医生能够更清晰地识别和分析图像中的结构和异常。

其次，数字X线设备可以实时显示图像，即医生可以立即看到患者的X射线图像，而不需要等待片子的冲洗和处理过程。

这样可以节省时间，快速进行诊断和治疗决策。

此外，数字X线设备还可以通过对图像进行调整和增强，改善图像的质量，使医生能够更准确地诊断疾病。

数字X线设备包括数字化的X射线产生部分和数字化的X射线接收部分。

X射线产生部分由X射线管和高压发生器组成，它们产生和调节X射线的能量和强度。

X射线接收部分由数字探测器组成，它们用于捕捉经过人体组织后的X射线信号，并将其转换为数字信号。

数字信号可以通过连接到计算机系统的接口传输和存储，以供医生和其他医疗专业人士进行分析和诊断。

数字X线设备在医学影像领域得到了广泛应用，包括在诊断各种疾病和损伤，如骨折、肺部疾病和胸部肿瘤等方面。

它们也被用于指导外科手术和介入性程序，如导管插入和组织样本采集等。

总的来说，数字X线设备在提供高质量的医学影像方面具有巨大的潜力，并且在提高诊断准确性和治疗效果方面发挥着重要的作用。

医学影像设备学（山东联盟）知到章节测试答案智慧树2023年最新山东第一医科大学第一章测试1.医学影像设备的重要作用包括参考答案:观察脏器功能的改变;使医生了解病变部位、范围、形状;可获得人体组织、器官的影像;对疾病进行诊断与治疗;了解病变部位与周围器官的关系2.按照影像信息载体来分，诊断用设备可分为参考答案:磁共振设备;超声设备;核医学设备;X线机设备;光学设备3.X线设备包括参考答案:CR;数字X线机;CT;常规X线机;DR4.下列属于治疗设备的是参考答案:立体定向放射外科学设备;介入放射学设备5.X线管的发展大概经历了哪四个阶段参考答案:零兆球管;高速旋转阳极X线管;旋转阳极X线管;固定阳极X线管6.CT工作过程包括参考答案:X线管围绕被检人体进行旋转;X线经人体射出到达探测器;图像重建;探测器将X线变成电信号;计算机接收经处理后的探测器信号7.MRI设备的优点是参考答案:有利于疾病的早期诊断;非电离辐射;对软组织效果较好;MR信号含有较丰富的生理生化信息8.滑环技术解决了常规CT电缆缠绕问题，出现了螺旋扫描CT。

参考答案:对9.MRI设备利用人体组织中氢质子的MR信号，实现人体任意层面成像。

参考答案:对10.对多层螺旋CT来说，其探测器排数等于图像的层数。

参考答案:错第二章测试1.与程控X线机相比，高频机产生X射线的单色性较好，其主要原因是后者高压波形脉动率低。

参考答案:对2.旋转阳极电路、限时电路、操作控制电路等属于X线机主机控制电路参考答案:对3.高压电路包括高压初级电路与高压次级电路两部分参考答案:对4.下面属于X线产生条件的是参考答案:阴阳两极间的高压;电子流;靶面5.滤线器的栅密度越大，其吸收散射线的能力则越强。

参考答案:对6.高压发生装置是为X 线管提供曝光所需电能的装置。

参考答案:对7.聚焦罩利用其本身的负电位实现对电子的聚焦。
