数字X线设备 ppt课件

  • 格式：ppt
  • 大小：2.19 MB
  • 文档页数：11

下载文档原格式

  / 11

合集下载

医学影像设备学第4章 数字X线设备ppt课件

医学影像设备学第4章 数字X线设备ppt课件


数字图像硬件框图
第四节 数字减影血管造影设备
二、影响图像质量的因素
1．成像方式 （1）脉冲方式：采用间歇X线脉冲来形成掩模像和 造影像，每秒摄取数帧影像，脉冲持续时间一般大 于视频信号一帧的时间。由于曝光X线脉冲的脉宽较 大（例如100ms左右）它主要用于脑血管、颈动脉 、肝动脉、四肢动脉等活动较缓慢的部位。
第二节 计算机X线摄影设备
四、读取装置
（一）结构 1.暗盒型读取装置：将IP置入常规X线摄影暗盒类似
的盒内，它可替代常规摄影暗盒在任何X线机上使 用。 2.无暗盒型读取装置：IP在X线曝光后直接被传送到 激光扫描和潜影消除处理，供重复使用。
第二节 计算机X线摄影设备
（二）读取装置原理：
第二节 计算机X线摄影设备来自第二节 计算机X线摄影设备
5.天然辐射的影响 来自建筑物上固定装置、天然放射性元素、宇宙射 线、IP板上微量放射性元素。 IP不仅对X线敏感，对其他电磁波也敏感，如紫外 线、γ射线、α射线β射线及电子线等。 长期存放会产生小黑斑。 使用前必须激光擦除。
第二节 计算机X线摄影设备
（四）使用注意事项 1.选用较大得IP来记录X线影像，大大减少胶片尺寸 的选择次数。 2.IP再次使用时，最好重作一次光照射，以消除潜 影。 3.由于IP的荧光物质对X线得敏感度高，要求很好的 屏蔽。
目录
一、基本结构 二、 影响图像质量的因素 三、对X线机的要求 四、X线管及探测器支撑装置 五、导管床 六、高压注射器 七、数字系统 八、DSA系统的特殊功能 九、图像质量参数及检测 十、日常维护与保养
第四节 数字减影血管造影设备 一、基本结构
❖不含对比剂的影像称为掩模像（mask image） 或蒙片，注入对比剂后得到的影像称为造影像或 充盈像。
数字X线设备ppt课件

数字X线设备ppt课件


Δ V = - A· N· e/C
N：初始电力对数 A：正比室放大系数 C：金属丝对地电容 e：电子电荷量
2018/12/5
15
15
六 多丝正比室扫描型DR
工作原理
①锥形X线束穿过 水平狭缝形成扇 形束 ②X线透过患者射 入多丝正比室
16
2018/12/5
16
③探测器接收，管头、狭缝与 探测器同步移动扫描
④A/D转换，输入计算机进行 处理
17
六 多丝正比室扫描型DR
技术指标
系统分辨力与狭缝高度及金属丝间 隔有关。 狭缝高度
18
2018/12/5
18
七 CCD型DR
结构组成
主要包括荧光板、反射镜面/透镜、 CCD摄像机、计算机控制及处理系统，集 成度高、功耗小、结构简单、寿命长、性 能稳定。
19
2018/12/5
26
2018/12/5
26
课程小结
一、数字X线摄影装置的特点及其组成； 二、探测器的分类及各自的工作原理； 三、DR与CR的比较。 请认真分析与总结数字X线摄影装置的基 本机构及其工作原理，并认真完成课后思 考题4、5题。
27
2018/12/5
27
4.信息处理单元 强大的计算机信息处理能力 5.图像显示单元 医用显示器、医用相机印出胶片
7
三 探测器分类
按探测器分类
非晶硒FPD FPD型 非晶硅FPD 多丝正比 室扫描型 CCD型
8
2018/12/5
8
三 非晶硒FPD
非晶硒FPD结构
9
2018/12Biblioteka 59三 非晶硒FPD
非晶硒FPD工作原理
结构组成
数字X线检查技术1_PPT课件

数字X线检查技术1_PPT课件


第三，数字化X线机形成的数字化图像比传 统胶片成像所需的X射线计量要少，因而它 能用较低的X线剂量得到高清晰的图像，同 时也使病人减少了受X射线辐射的危害。
第四，由于它改变了已往传统的胶片摄影 方法，可使医院放射线科取消原来的图像 管理方式和省去片库房，而可采用计算机 无片化档案管理方法取而代之，可节省大 量的资金和场地，极大地提高工作效率。
每块的接缝处由于工艺的限制不能做得 没缝，且一旦其中一块损坏必将导致4块
全部更换，不但费用昂贵，还需改装已 有的X线机设备，而CR相对费用较低， 且多台X线机可同时使用，无需改变现有 设备。
4、CR系统更适用于X线平片摄影，其非 专用机型可和多台常规X线摄影机匹配使 用，且更适用于复杂部位和体位的X线摄 影；
两者的性能比较
1、成像原理：DR是一种X线直接转换技术， 它利用硒作为X线检测器，成像环节少； CR是一种X线间接转换技术，它利用图像 板作为X线检测器，成像环节相对于DR较 多。
2、图像分辨率：DR系统无光学散射而 引起的图像模糊，其清晰度主要由像素 尺寸大小决定；
CR系统由于自身的结构，在受到X线照 射时，图像板中的磷粒子X线存在着散射， 引起潜像模糊；在判读潜像过程中，激
IP存储信息的消退
IPPSL物质中存储的信息会随时间逐渐 消退，使第二次激发时荧光体发射的 PSL减弱，其主要原因是一部分被F心俘 获的电子在读取信号前逃逸。
IP中PSL的消退与时间和温度有关，正常情 况下IP中存储的信息在8小时后，其荧光体 的PSL量减少约25％。若曝光不足或存储过 久（>8小时），由于X线的量子不足和天然 辐射影响会产生颗粒衰减，致使图像噪声 增加。
4、图像处理工作站
图像处理工作站包含有图像处理软件， 通常提供不同解剖成像部位的多种预设 图像处理模式，实现图像的最优化处理 和显示，并可进行图像数据的存储和传 输。
数字化X线机成像设备65页PPT

数字化X线机成像设备65页PPT

25、学习是劳动，是充满思想的劳动1、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
数字化 X线成像技术ppt课件

数字化 X线成像技术ppt课件

15:46
ቤተ መጻሕፍቲ ባይዱ
计算机X线摄影（CR）
IP（Image Plate）板： 代替传统的暗盒（片－
屏）。 其特点是可以重复使用，
但不具备影像显示功能。
15:46
计算机X线摄影（CR）
IP的结构：
表面保护层 辉尽性荧光物质层 基板层 背面保护层
15:46
计算机X线摄影（CR）
CR的成像原理 CR（Computed Radiography)
数字探测器
15:46
数字成像技术的基础
数字成像
• 计算机X线摄影（CR）
15:46
IP板
数字成像技术的基础
探测器相关词汇 高压发生器相关词汇 X线球管相关词汇 图像采集系统相关词汇
15:46
数字成像技术的基础
有效像素尺寸
像素直径大小，如：143μm
143μm
15:46
数字成像技术的基础
强度范围。如：14bit＝214
常见设备的动态范围：
DR探测器：14bit
普通电脑监视器：5～6bit
高档医用监视器：10bit 激光相机：12bit
15:46
数字成像技术的基础
电离室自动曝光控制（AEC）： 电离室自动曝光控时装置，是利用电离室内气体的
物理效应，使x线胶片在达到理想密度时切断曝光 目前大部分采用所谓“三野原理” 三个测量野可根据不同部位摄影的要求，用开关
X-ray
IP （潜R影ea）der
Laser
（可见光）
A/D
Computer
D/A
Monitor
I P板： 含有微量二价铕离子的氟卤化钡晶体
15:46
计算机X线摄影（CR）
《数字化X线机成像》课件

《数字化X线机成像》课件

数字化X线机成像
目录
• 数字化X线机概述 • 数字化X线机成像技术 • 数字化X线机在医学诊断中的应
用 • 数字化X线机的优势与局限性 • 安全防护与操作规范 • 案例分析
01
数字化X线机概述
定义与工作原理
定义
数字化X线机是一种利用X射线进行成像的医疗设备，能够将X射线穿透人体后形 成的图像转换为数字信号，以便进行进一步的处理和显示。
工作原理
数字化X线机通常由X射线发生器、探测器、图像处理系统和显示系统等部分组成 。X射线发生器产生X射线，探测器接收穿过人体的X射线并转换为电信号，然后 通过图像处理系统进行数字化处理，最终在显示系统上呈现为图像。
数字化X线机的历史与发展
历史
传统的X线机采用胶片成像，随着 计算机技术的发展，数字化X线机 逐渐取代了传统X线机。
间接数字化X线机成像
间接数字化X线机成像技术的优点包括
高分辨率、高灵敏度、低噪声和易于存储和传输。此外，该技术还可以通过多种软件工具进行图像处 理和增强，以提高检测的准确性和可靠性。
间接数字化X线机成像技术的缺点是
成本较高，需要专业的操作和维护。此外，与传统的胶片成像相比，一些用户可能需要时间适应这种 新的成像方式。
计算机X线摄影
CR技术的优点包括
高分辨率、高灵敏度、低噪声和易于 存储和传输。此外，该技术还可以通 过多种软件工具进行图像处理和增强 ，以提高诊断的准确性和可靠性。
CR技术的缺点是
成本较高，需要专业的操作和维护。 此外，与传统的胶片成像相比，一些 医生可能需要时间适应这种新的成像 方式。
数字减影血管造影
数字化X线机可以显示肝脏和胆囊的形态，有助于诊断肝炎、肝硬化、胆囊炎、胆结石 等疾病。
数字X线检查技术课件

数字X线检查技术课件


一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
4、CR系统更适用于X线平片摄影，其非 专用机型可和多台常规X线摄影机匹配使 用，且更适用于复杂部位和体位的X线摄 影；
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
CR系统的激光阅读器分为暗盒型 （cassette type）和无暗盒型（noncassette type）两种。
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
第三，数字化X线机形成的数字化图像比传 统胶片成像所需的X射线计量要少，因而它 能用较低的X线剂量得到高清晰的图像，同 时也使病人减少了受X射线辐射的危害。
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
一、CR系统构造
一是作为领导干部一定要树立正确的 权力观 和科学 的发展 观，权 力必须 为职工 群众谋 利益， 绝不能 为个人 或少数 人谋取 私利
CR（computed radiography）系统使用成 像板（imaging plate，IP）为探测器，利 用现有的X线设备进行X线信息的采集来实 现图像的获取。它主要由X线机、成像板、 图像阅读仪、图像处理工作站、图像存储 系统和打印机组成。

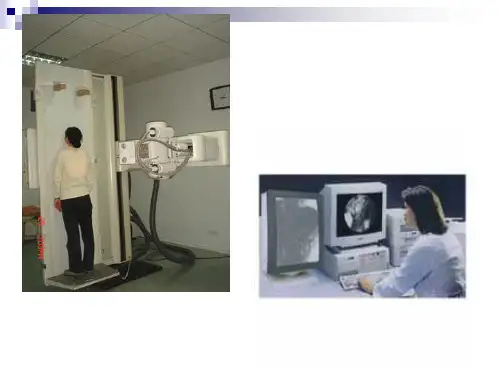

DR(Digital Radiography)，即直接数字化X 射线摄影系统，是由电子暗盒、扫描控制器、 系统控制器、影像监示器等组成，是直接将 X线光子通过电子暗盒转换为数字化图像， 是一种广义上的直接数字化X线摄影。
数字X线检查技术 CR、DR工作过程 PPT

数字X线检查技术 CR、DR工作过程 PPT


2．工作流程
(1)核对患者资料，确定摄影部位。 (2)录入患者的信息：如姓名、性别、年龄、编号等。 (3)在技术工作站设定摄影部位及其曝光参数。 (4)摆位及对准中心线。 (5)曝光采集影像信息。 (6)调节采集图像的窗宽、窗位，使之符合诊断要求。 (7)根据需要选择打印规格，打印激光胶片。 (8)发送影像至诊断工作站或PACS系统。
数字X线检查技术
一、CR
CR： 是以X线成像板（IP）作为载体记录X线曝光 后形成的信息，由激光读出信息并经图像 后处理形成数字影像的设备。 数字影像可以由激光打印机输出照片，亦 可有监视器直接读出。
(一)CR的成像过程
1．信息采集
经过人体后的X线信息投射到CR的IP 上，形成潜影。
2．信息转换 指存储在IP上的x线模拟信息转化为
8．根据需要选择单幅、双幅或多幅方式、打 印张数，然后进行打印。
9．关机：①关闭扫描主机；
②ቤተ መጻሕፍቲ ባይዱ闭计算机
(三)操作注意事项
①如果机器的电器出现问题，通常机器会作 警告和报警等提示，若设备运行过程中发 生故障或发生其他紧急情况，应立即切断 电源开关；
②不要擅自修改程序和拆卸机器，只有经专 门培训的技术人员才可维修；
3．信息处理
CR的常用处理技术包括谐调处理、空间 频率处理和减影处理技术等。
4．信息的存档与输出
在CR系统中，IP被扫描后所获信息可同 时存储和打印。影像信息一般存储在光盘 中，可随时读取，以供检索和查询。
影像读取装置 X线影像-数字信号
X被
线
照 体
影 像 板
影像存储装置
光盘 磁带
影像处理装置 各种影像处理
1.调谐处理
包括旋转量（GA)、调谐曲线 （GT）、旋转中心（GC）、移动量 （GS）。这四个参数在进行图像处理时， 一般GT不作改变，依据兴趣区的密度和对 比度作适当调整；在调整过程中，先固定 GC，再调整GA和GS。
数字X线成像ppt课件

数字X线成像ppt课件


（3）量化：连续的灰度值变成离散的有限个等级的数字 量。每一个被采样像素的亮度值都取整数，为该点灰度值， 并精确地对应于像素点。整数表示的电子信号取决于原始 信号的强度，并且与原始信号的强度成正比。
2024/8/3
10
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3．图像显示 计算机将信号处理后重建的图像输出至监视器屏幕上显示。同 时，将所接受到的图像数据进行存储，以备随时调用、显示或重建。
2024/8/3
ቤተ መጻሕፍቲ ባይዱ12
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
四、数字图像的基本处理
2024/8/3
22
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3．影像信息处理（第三象限） 由第二象限输入的信息经影 像处理装置（IPC）处理，显示出适用于诊断的影像，显示 的特征是可以独立控制的，可根据诊断要求施行各种处理。 如动态范围压缩处理、谐调处理、空间频率处理、减影处理 等，能在较大的范围内改变影像特性。
图像几何运算是指对图像进行缩放、平移、旋转、错切、镜像等改变
像素相对位置的处理。
2024/8/3
13
为了规范事业单位聘用关系，建立和 完善适 应社会 主义市 场经济 体制的 事业单 位工作 人员聘 用制度 ，保障 用人单 位和职 工的合 法权益
3．图像变换 图像变换是指将图像转换到频率域或其他非 空间域的变换域中进行处理。
医学课件数字X线成像医学影像成像原理ppt

医学课件数字X线成像医学影像成像原理ppt


示。
18.密度分辨力(density resolution)：又称低对比分辨力，是指在低对比
情况下分辨物体密度微小差 别的能力。通常用百分数表示。
19.时间分辨力( temporal resolution)：成像系统单位时间可采集的图像数。
20.噪声(noise)：为图像中可见的斑点、细粒、网纹或雪花状的异常结构，
3
4.矩阵（matrix） ： 一个横成行、纵成列的数字方阵。 5.采集矩阵（acquision matrix）：每幅画面观察视野所含像素的数目； 6.显示矩阵（display matrix）：监示器上显示的图像像素数目。 7.视野（field of view，FOV）： 拟进行检查容积的选定区域。 8.位深(bit depth) ： 又称位分辨力( bit resolution)，代表一幅图像中包 含的二进制位的数量。8位深 (28)表示有256种灰度或彩色组合。 9.模/数( analogi data， A/D ) ：指把模拟信号转换为数字形式，即把 连续的模拟信号分解为离散的信息，并分别赋予相应的数字量级，完成 这种转换的元件称模/数转换器(ADC)。
26
2．成像板的原理 X线→PSL物质（BaFXEu 2+晶体），发出荧光，荧光强度与入射 X线量相关，形成潜影→激光扫描→电信号（模拟信号） →A/D转换 （数字信号） 。
27
(1)发射与激发光谱:当X线初次照射掺杂Eu2+的BaFXEu2+晶体时，其 吸收光谱在37keV处有一锐利、锯齿形的不连续吸收，这是晶体中钡原子 的K缘所致。被X线激活的BaFXEu2+晶体在受到二次激发光照射时，作为 发光中心的Eu2+可发出波长峰值约为390~400nm的紫色荧光，荧光的强度 主要取决于作为一次激发光的X线的照射量。
数字x线设备_PPT课件

数字x线设备_PPT课件

(1) 实现常规X线摄影信息数字化 基于该系统的功能，使常规X线摄影的模拟 信息直接转换为数字信息。
(2) 提高图像的分辨、显示能力，使之突破常规X线摄影技术的固有局限性。 (3)采用计算机技术，实施各种后处理(Post—processing)功能，增加显示信
息的层次。 (4) 降低常规X线摄影的辐射剂量。 (5) 实现X线摄影信息的数字化贮存、再现及与其它相关信息的联网(传输)。 目前，FCR类型的设备已在全世界逐步普及。
当用激光来扫描已有潜影的IP时，半稳态的电子转换成 光量子，即发生光激励发光现象。产生的荧光强度与第一 次激发时x线的能量精确的成正比，完成光影像的读出。
IP输出信号还需由读取装置继续完成光电转换和A/D转 换，经计算机图像处理后，形成数字图像。
(2)信息转换(transformation of information) CR系统中，IP经X线照射后被激发(第一次激发)。经第一次
激发的IP上贮存有空间上连续的模拟信息，为使该信息数字 化．IP要由激光束扫描(第二次激发)读出。CR系统的读出装置中 的激光发生器发射激光束(氦—氖激光束波长为623nm， 半导体激光束波长为670一690nm)，在与IP垂直的方向上依次扫 描整个IP表面。
1
概述
模拟图像：灰度（黑白程度）连续变化。 数字图像：灰度是离散的。 数字化X射线成像技术是传统X射线技术与现代计算机 技术结合的产物。
优点：计算机图像处理、储存、传输。
2
3
传统 X射线成象技术 的革新
1）X 胶片图象的数字化 胶片存放空间大、检索
困难多、费时、费事、 易出错、价格贵、效率 低、污染环境、难再处 理、难保存传递。 影像增强器→摄像头 2）计算机X射线摄影

数字X线摄影系统 PPT


GE DR的高级临床应用
➢ Tomosynthesis (断面三维合成)
第三代多功能DR
➢ Temporal Subtraction(时间减影)
➢ Image Pasting (图像拼接)
➢ Bone Mineral Densitometry(骨密度)…、
Tomosynthesis(断面三 维合成)
第二代功能DR
临床功能的开发应用 －DR进入功能化时代
DR的高级临床应用功能
第二代功能DR
Tissue Equalization(组织均衡) Dual Energy Subtraction (能量减影) CAD---puter Aided Detection (计算机辅助诊断)
组织均 衡功能
标准图像的处理
CAD-计算机辅助诊断
第二代功能DR
Several studies have shown that the observer variability is the main reason for missed cancer in mammography and chest x-ray、
CAD addresses this weakness in diagnostic x-ray by marking areas in the x-ray with high probability for a maligne lesion, thus helping the reviewer to incease her/his detection rate、
５、DDR探测器寿命长,可用10年, CR的IP可用l年。
６、DDR有升级为透视的能力,但 不能应用于常规X线机,CR不 能透视,但能与原有的X线摄影 设备匹配工作,取消洗片机。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DR:(digital radiography)数字X线摄影
DSA:(digital subtraction angiography) 数字减影血管造影，是数字透视（DF）的 典型代表
CR:X线—影像板（IP板）——图像处理— 图像记录与储存
DR：X线—平板探测器（FPD） —图像处 理—图像记录与储存
（二）CR的基本组成 1.影像读取装置 2.控制台 3.后处理工作站 4.存储装置
（三）CR工作原理 1.影像采集与转换 2.影像处理 3.影像存储与输出
1.影像采集
常规x线摄影中使用增感屏／胶片组台系统 的成像方式已众所周知，在X线照片上最终 形成的影像元法直接数字化。CR系统解决 的关键问题之一即是开发了一种既可接受 模拟信息，又可实现模拟信息数字化的信 息载体，即成像板(IP)。这样，采集的信 息则可应用数字图像信息处理技术进一步 处理，实现数字化处理、贮存与传输。
数字化X线成像优点
（比较屏一片系统） 1）对比度分辨高 2）辐射剂量小：量子检出率（DQE）>60% 3）图像后处理功能强大 4）大容量光盘存储数字影像，方便接入
PACS系统，高效、低耗、省时、省空间地 实现影像储存，传输和诊断。
数字化X线成像的缺点 1、空间分辨力低：20-40LP/cm，胶片则达
IP上的荧光体被二次激发即发生光激发发 光或称光致发光现象，产生荧光*荧光的强 弱与第一次激发时的能量精确成比例，即 呈线性正相关。该荧光由沿着激光扫描线 设置的高效光导器采集和导向，导入光电 倍增管，被转换为相应强弱的电信号。继 而，电信号被馈入模拟/数字转换器转换为 数字信号。至此，CR系统完成了模拟信号 到数字信号的转换。
DF：X线—人体—X –TV获得模拟视频信 号—A/D —图像存储并处理—图像相减— D/A —图像显示
需要指出的是，国内习惯把计算机X线摄影称谓 CR，这种称谓简洁，实用。但是它还有很多学名， 存 储 荧 光 体 数 字 X 线 摄 影 （ digitalradiography with storage phosphors），数字发光X线摄影 （ digital luminescence radiography ），光 激 励 发 光 X 线 摄 影 （ photostimulable luminescence ， PSL radiography ） ， 在 国 外 ， 特别是从物理学角度分析计算机X线摄影（CR） 时，较多采用光激励存储荧光体 （photostimulable storage phosphor,PSP）成 像的称谓。
二、影像板（IP）
CR影像不是直接记录于胶片，而是先记忆 在IP上，IP可重复使用，但无影像显示功 能。
（一）IP的结构
表面保护层 防止荧光层受到损伤。要求 其不随外界温度和湿度而变化，透光率高 并且非常薄。如：聚酯树脂类纤维。
光激励发光（photon stimulation light， PSL）荧光层：它由PSL荧光物混于多聚体 溶液中，涂在基板上制成。PSL荧光物是一 种特殊的荧光物质，它能把第一次照射它 的光信号记录下来，当它再次受到光刺激 时，就会发出与第一次照射光能量呈正比 的荧光信号。多聚体溶液的作用是使荧光 物的晶体互相结合。荧光物的晶体尺寸平 均为4～7μm。晶体直径越大，PSL现象也 越强，但图像清晰度下降。
2.影像转换
CR系统中，IP经X线照射后被激发(第一次 激发)。经第一次激发的IP上贮存有空间上 连续的模拟信息，为使该信息数字化．IP 要由激光束扫描(第二次激发)读出。CR系 统的读出装置中的激光发生器发射激光束 (氦—氖激光束波长为623nm，半导体激光 束波长为670一690nm)，在与IP垂直的方向 上依次扫描整个IP表面。
3.信息处理
读取到的图像显示在荧光屏上，根据诊断 的特殊需要进行影像的后处理。CR影像处 理主要包括灰阶处理、空间频率处理和减 影处理。影像读取过程完成后，IP残余的 影像数据可通过强光灯照射擦除，然后重 复利用。影像经过后处理能增加诊断信息， 提高诊断的正确性。
被PSL荧光物吸收
射入IP板的X线量子————————释放电子（其中部分电
数字X线设备
第六章
数字X线设备
数字X线设备
指把X线透射图像数字化并进行图像处理， 再转换成模拟图像显示的一种X线设备。数 字化X线成像设备的出现，对实现医学影像 信息管理的现代化合实用性具有非常重要 的意义。
数字X线成像设备的分类
CR:(computed radiography) 计 算 机 X 线 摄 影
到50-70LP/cm(理论值）。 2、成本高 3、收费高
空间分辨力：分辨细微结构的能力。
密度分辨力：区分不同组织密度的能力， CT对组织的密度分辨力较X线高，若CT分辨 力为0.5%，即两种组织差别等于或>0.5%时 即可分辨出来。
第一节 计算机X线摄影装置
用存储屏记录x线影像，通过激光扫描使存 储信号转换成光信号，此光信号经过光电 倍增管转换成电信号，再经A/D转换后，输 入计算机处理，形成高质量的数字图像。
一、 CR的分类组成及原理
按用途不同分为通用型和专用型两种。
1．通用型CR 是将IP置入与屏-胶系统类 似的暗盒内，曝光后在阅读器进行读取。 其特点是手工搬运、更换暗盒，可适用于 原有X线机和使用屏-胶系统暗盒进行的所 有X线摄影检查项目。
2．专用型CR 其读取设备与滤线器摄影床 或立位摄影架结合在一起，即卧式摄影专 用型和立位摄影专用型。IP结构与通用型 CR基本一致，IP经过X线曝光后，直接被传 送到信号读取和残影消除部分处理，然后 重复使用。其特点是功能相对单一，但不 需要手工操作，对于同类工作效率高，适 于专科或大型综合性医院。
子散布在荧光物内呈半稳态，形成潜影，完成X线信息的采集
激光束扫描二次激发
和 存 储 ） —————— 使 潜 影 （ 半 稳 态 电 子 ） 转 换 成 荧 光
（PSL现象，光致发光现象），荧光强度与第一次激发（照射）
时X线量成正比，完成光学影像读出（光信号）
光电倍增管A/D转换 Nhomakorabea——————电信号————计算机处理——高质量数字图像
