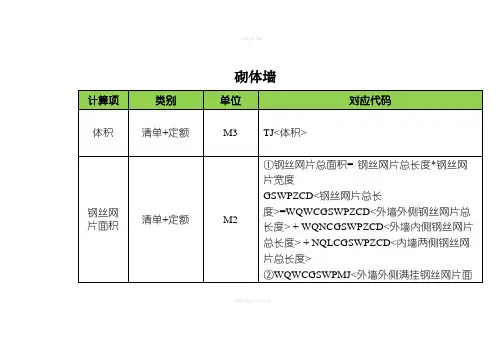

砌体墙算量分析:1、TJ<体积>①砌体墙的TJ计算时会扣减墙上的洞口及梁、柱等砼构件。
(见附图1)附图1-砌体墙体积扣减②标准砖墙的体积计算时会按照折算厚度计算,TJ代码可以根据属性厚度自动考虑折算厚度。
(见附图2)附图2-墙厚③砌体墙与现浇板的扣减:砌体墙是不扣减墙内板头的体积。
默认规则选项是无影响(即不扣减),需要扣减时应调整默认规则选项。
(见附图3)附图3砌体墙与现浇板扣减④直径在100mm以内的墙洞是否需要绘制?按照计算规则的规定,墙TJ工程量计算时,墙上0.3m2以内的洞口是不需要扣除的,因此也就不需要绘制。
2、钢丝网片混凝土与非混凝土构件相交处,延相交线长度方向设置钢丝网片。
在软件中主要涉及:砼墙、砼柱、砼梁、连梁的钢丝网片。
(见附图4)墙墙钢丝网片:指砼墙与非砼墙之间的钢丝网片长度;墙柱钢丝网片:指非砼墙与砼柱(柱、构造柱)之间的钢丝网片长度;墙梁钢丝网片:指非砼墙与砼梁(梁、连梁、圈梁)之间的钢丝网片长度。
附图4-钢丝网片计算位置砼墙算量分析:1、TJ<体积>按图示中心线长度乘以墙高及厚度以立方米计算,应扣除门窗洞口及0.3m2以外孔洞的体积2、MBMJ<模板面积>按混凝土与模板的实际接触面积计算,单孔面积在0.3m2以内的孔洞,不予扣除,洞侧壁模板亦不增加,单孔面积在0.3m2以外时,应予扣除,洞侧壁模板面积并入墙、板模板工程量内计算。
(见附图1)附图1-墙模板面积3、CGMBMJ<超高模板面积>见柱超高门算量分析:1、门示意图2、门框应用要点:一般包框的材质为砖砌体或混凝土,若要提取这部分的工程量,则直接用代码中的DKSMCD<洞口三面周长>*截面面积即可。
截面面积=包框厚度(一般同墙厚)*宽度(根据设计要求确定)。
窗算量分析:1、SL<数量>应用要点:当计算成品窗的时候,若采用樘计算选用数量代码即可。
2、窗贴脸规则要点:清单--按照图示尺寸以展开面积计算;定额—按设计图示尺寸以延长米计算。
广联达图形算量构件代码应用技巧楼层构件地下室外墙防水面积DXSWQF SMJ 该代码用于计算建筑物地下室外墙面的防水面积。
地下室(除了基础层和首层的所有楼层)的所有外墙的外侧边的面积,不计算基础层的防水面积。
地下室外墙防水面积=外墙皮外侧的长度×层高。
防水高度算至首层地坪。
软件没有考虑外墙的门窗洞口和突出外墙面柱的因素。
如何计算基础层的外侧防水面积?一般情况下,基础层和最底层的地下室外墙外皮位置是一样的,因此可以使用最底层的建筑外周长×图纸中实际高度,就可以计算了。
如果满基侧面需要做防水,那么可以使用满基的模板面积来计算满基侧面防水面积。
女儿墙中心线长度NEQZXX CD 女儿墙的总长度。
所有层的女儿墙的总长度。
不与任何构件进行扣减。
屋顶的女儿墙一般会有压顶,该代码可以用于计算压顶的体积(压顶体积=女儿墙中心线长度×压顶的截面面积)。
女儿墙的高度可以按照压顶下表面的标高来绘制。
女儿墙外面积NEQWMJ女儿墙外侧的面积。
所有层的女儿墙外侧的总面积。
不与任何构件进行扣减。
所有女儿墙外边线长度×女儿墙高度。
当墙体类别定义为女儿墙时,软件就会计算女儿墙的外面积,但是所绘制的墙体不会计算外墙装饰面积,也就是说,外墙的装饰面积是不包含女儿墙装饰面积的。
建筑面积JZMJ 用于计算建筑物的建筑面积。
所有绘制的建筑面积之和+楼层管理中设置的建筑面积增减+阳台属性值中的建筑面积计算的选项+楼梯属性值中的建筑面积计算的选项-绘制的天井。
只有在普通墙、间壁墙、分层墙、虚墙所围成的区域才能使用点式绘制的方法绘制建筑面积。
直接在表格计算中使用这个代码,可以计算出所有楼层的建筑总面积或某一楼层的建筑面积。

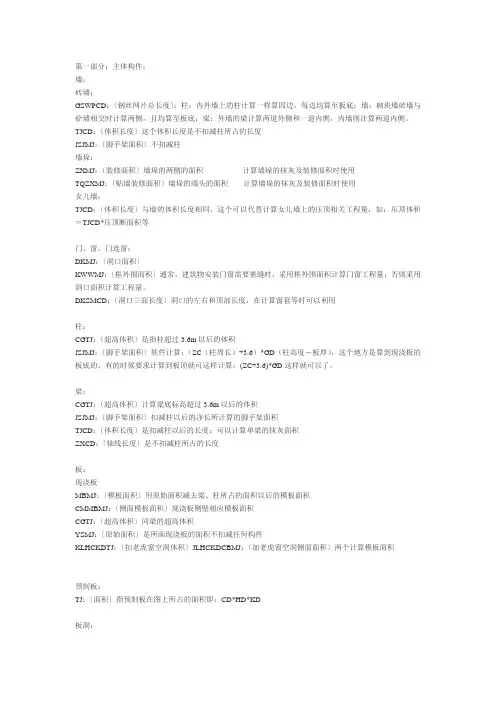

第一部分:主体构件:墙:砖墙:GSWPCD:〔钢丝网片总长度〕:柱:内外墙上的柱计算一样算四边,每边均算至板底;墙:砌块墙砖墙与砼墙相交时计算两侧,且均算至板底;梁:外墙的梁计算两道外侧和一道内侧,内墙则计算两道内侧。
TJCD:〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ:〔脚手架面积〕不扣减柱墙垛:ZXMJ:〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ:〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙:TJCD:〔体积长度〕与墙的体积长度相同,这个可以代替计算女儿墙上的压顶相关工程量,如:压顶体积=TJCD*压顶断面积等门、窗、门连窗:DKMJ:〔洞口面积〕KWWMJ:〔框外围面积〕通常,建筑物安装门窗需要塞缝时,采用框外围面积计算门窗工程量;否则采用洞口面积计算工程量。
DKSMCD:〔洞口三面长度〕洞口的左右和顶部长度,在计算窗套等时可以利用柱:CGTJ:〔超高体积〕是指柱超过3.6m以后的体积JSJMJ:〔脚手架面积〕软件计算:(ZC(柱周长)+3.6)*GD(柱高度-板厚),这个地方是算到现浇板的板底的,有的时候要求计算到板顶就可这样计算:(ZC+3.6)*GD这样就可以了。
梁:CGTJ:〔超高体积〕计算梁底标高超过3.6m以后的体积JSJMJ:〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD:〔体积长度〕是扣减柱以后的长度:可以计算单梁的抹灰面积ZXCD:〔轴线长度〕是不扣减柱所占的长度板:现浇板MBMJ:〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ:〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ:〔超高体积〕同梁的超高体积YSMJ:〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ:〔扣老虎窗空洞体积〕JLHCKDCBMJ:〔加老虎窗空洞侧面面积〕两个计算模板面积预制板:TJ:〔面积〕指预制板在图上所占的面积即:CD*HD*KD板洞:ZC:〔周长〕可以用来计算板洞四周的抹灰面的长度楼梯:TYMJ:〔投影面积〕我们在图上所画的构件的投影面积DBMJ:〔底部面积〕底部斜面积,可以计算出底部的装修工程量,如底部的涂料或者888等,一部分按照实际面积计算的工程量。

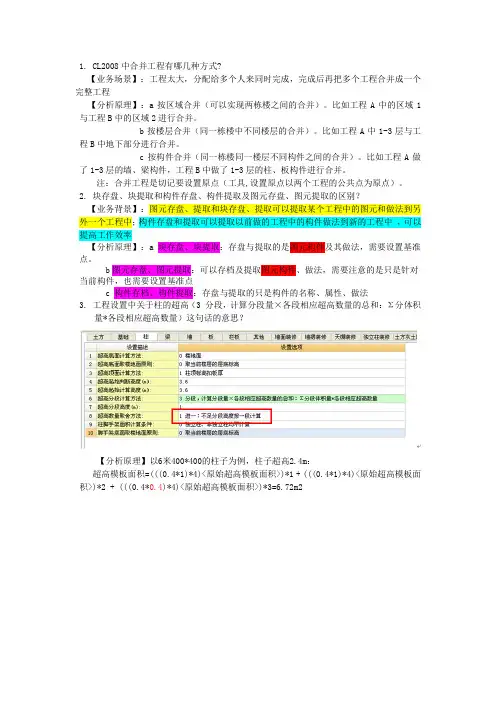

1.CL2008中合并工程有哪几种方式?【业务场景】:工程太大,分配给多个人来同时完成,完成后再把多个工程合并成一个完整工程【分析原理】:a按区域合并(可以实现两栋楼之间的合并)。
比如工程A中的区域1与工程B中的区域2进行合并。
b按楼层合并(同一栋楼中不同楼层的合并)。
比如工程A中1-3层与工程B中地下部分进行合并。
c按构件合并(同一栋楼同一楼层不同构件之间的合并)。
比如工程A做了1-3层的墙、梁构件,工程B中做了1-3层的柱、板构件进行合并。
注:合并工程是切记要设置原点(工具,设置原点以两个工程的公共点为原点)。
2.块存盘、块提取和构件存盘、构件提取及图元存盘、图元提取的区别?【业务背景】:图元存盘、提取和块存盘、提取可以提取某个工程中的图元和做法到另外一个工程中;构件存盘和提取可以提取以前做的工程中的构件做法到新的工程中,可以提高工作效率【分析原理】:a 块存盘、块提取:存盘与提取的是图元构件及其做法,需要设置基准点。
b图元存盘、图元提取:可以存档及提取图元构件、做法,需要注意的是只是针对当前构件,也需要设置基准点c 构件存档、构件提取:存盘与提取的只是构件的名称、属性、做法3.工程设置中关于柱的超高(3 分段,计算分段量×各段相应超高数量的总和:Σ分体积量*各段相应超高数量)这句话的意思?【分析原理】以6米400*400的柱子为例,柱子超高2.4m:超高模板面积=(((0.4*1)*4)<原始超高模板面积>)*1 + (((0.4*1)*4)<原始超高模板面积>)*2 + (((0.4*0.4)*4)<原始超高模板面积>)*3=6.72m24.关于钢丝网片的计算原理。
【分析原理】为加强建筑结构的整体性,设计要求在混凝土与非混凝土构件相交处,沿相交线长度方向设置钢丝网片(钢丝网片的形状及宽度为相对固定值并由设计给出);部分工程钢丝网片为线性体,部分工程钢丝网片为满挂,即面状体;(满挂的情况只有外墙外面才满挂)外墙外侧钢丝网片总长度:外部墙墙外墙内侧钢丝网片总长度:内部墙墙内墙两侧钢丝网片总长度:内部墙墙注意哪些地方该计算钢丝网片。

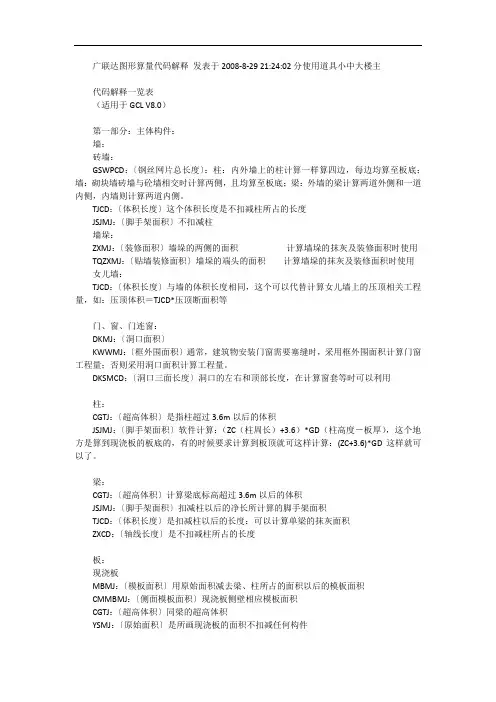

广联达图形算量代码解释发表于2008-8-29 21:24:02分使用道具小中大楼主代码解释一览表(适用于GCL V8.0)第一部分:主体构件:墙:砖墙:GSWPCD:〔钢丝网片总长度〕:柱:内外墙上的柱计算一样算四边,每边均算至板底;墙:砌块墙砖墙与砼墙相交时计算两侧,且均算至板底;梁:外墙的梁计算两道外侧和一道内侧,内墙则计算两道内侧。
TJCD:〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ:〔脚手架面积〕不扣减柱墙垛:ZXMJ:〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ:〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙:TJCD:〔体积长度〕与墙的体积长度相同,这个可以代替计算女儿墙上的压顶相关工程量,如:压顶体积=TJCD*压顶断面积等门、窗、门连窗:DKMJ:〔洞口面积〕KWWMJ:〔框外围面积〕通常,建筑物安装门窗需要塞缝时,采用框外围面积计算门窗工程量;否则采用洞口面积计算工程量。
DKSMCD:〔洞口三面长度〕洞口的左右和顶部长度,在计算窗套等时可以利用柱:CGTJ:〔超高体积〕是指柱超过3.6m以后的体积JSJMJ:〔脚手架面积〕软件计算:(ZC(柱周长)+3.6)*GD(柱高度-板厚),这个地方是算到现浇板的板底的,有的时候要求计算到板顶就可这样计算:(ZC+3.6)*GD这样就可以了。
梁:CGTJ:〔超高体积〕计算梁底标高超过3.6m以后的体积JSJMJ:〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD:〔体积长度〕是扣减柱以后的长度:可以计算单梁的抹灰面积ZXCD:〔轴线长度〕是不扣减柱所占的长度板:现浇板MBMJ:〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ:〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ:〔超高体积〕同梁的超高体积YSMJ:〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ:〔扣老虎窗空洞体积〕JLHCKDCBMJ:〔加老虎窗空洞侧面面积〕两个计算模板面积预制板:TJ:〔面积〕指预制板在图上所占的面积即:CD*HD*KD板洞:ZC:〔周长〕可以用来计算板洞四周的抹灰面的长度楼梯:TYMJ:〔投影面积〕我们在图上所画的构件的投影面积DBMJ:〔底部面积〕底部斜面积,可以计算出底部的装修工程量,如底部的涂料或者888等,一部分按照实际面积计算的工程量。
在做每个构件中,你需对其构件中的工程量代码进行了解,在计算的时候,可以根据代码计算一些工程量,建议你看一下工程量代码一览表如下:第一部分:主体构件:墙:砖墙:GSWPCD:〔钢丝网片总长度〕:柱:内外墙上的柱计算一样算四边,每边均算至板底;墙:砌块墙砖墙与砼墙相交时计算两侧,且均算至板底;梁:外墙的梁计算两道外侧和一道内侧,内墙则计算两道内侧。
TJCD:〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ:〔脚手架面积〕不扣减柱墙垛:ZXMJ:〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ:〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙:TJCD:〔体积长度〕与墙的体积长度相同,这个可以代替计算女儿墙上的压顶相关工程量,如:压顶体积=TJCD*压顶断面积等门、窗、门连窗:DKMJ:〔洞口面积〕KWWMJ:〔框外围面积〕通常,建筑物安装门窗需要塞缝时,采用框外围面积计算门窗工程量;否则采用洞口面积计算工程量。
DKSMCD:〔洞口三面长度〕洞口的左右和顶部长度,在计算窗套等时可以利用柱:CGTJ:〔超高体积〕是指柱超过3.6m以后的体积JSJMJ:〔脚手架面积〕软件计算:(ZC(柱周长)+3.6)*GD(柱高度-板厚),这个地方是算到现浇板的板底的,有的时候要求计算到板顶就可这样计算:(ZC+3.6)*GD这样就可以了。
梁:CGTJ:〔超高体积〕计算梁底标高超过3.6m以后的体积JSJMJ:〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD:〔体积长度〕是扣减柱以后的长度:可以计算单梁的抹灰面积ZXCD:〔轴线长度〕是不扣减柱所占的长度板:现浇板MBMJ:〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ:〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ:〔超高体积〕同梁的超高体积YSMJ:〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ:〔扣老虎窗空洞体积〕JLHCKDCBMJ:〔加老虎窗空洞侧面面积〕两个计算模板面积预制板:TJ:〔面积〕指预制板在图上所占的面积即:CD*HD*KD板洞:ZC:〔周长〕可以用来计算板洞四周的抹灰面的长度楼梯:TYMJ:〔投影面积〕我们在图上所画的构件的投影面积DBMJ:〔底部面积〕底部斜面积,可以计算出底部的装修工程量,如底部的涂料或者888等,一部分按照实际面积计算的工程量。

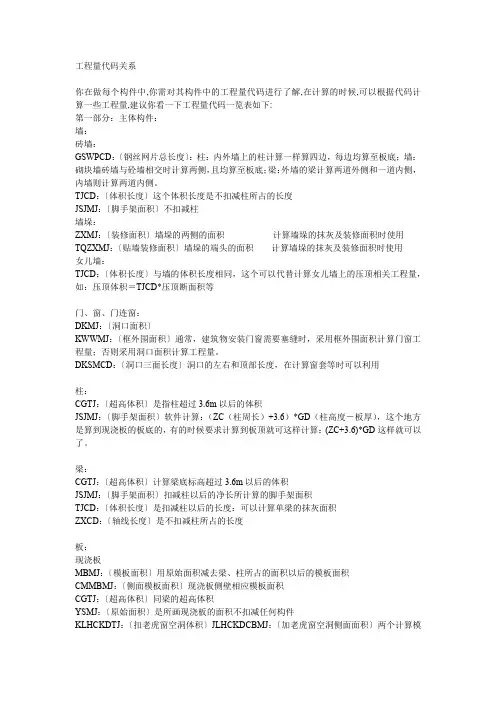

工程量代码关系你在做每个构件中,你需对其构件中的工程量代码进行了解,在计算的时候,可以根据代码计算一些工程量,建议你看一下工程量代码一览表如下:第一部分:主体构件:墙:砖墙:GSWPCD:〔钢丝网片总长度〕:柱:内外墙上的柱计算一样算四边,每边均算至板底;墙:砌块墙砖墙与砼墙相交时计算两侧,且均算至板底;梁:外墙的梁计算两道外侧和一道内侧,内墙则计算两道内侧。
TJCD:〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ:〔脚手架面积〕不扣减柱墙垛:ZXMJ:〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ:〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙:TJCD:〔体积长度〕与墙的体积长度相同,这个可以代替计算女儿墙上的压顶相关工程量,如:压顶体积=TJCD*压顶断面积等门、窗、门连窗:DKMJ:〔洞口面积〕KWWMJ:〔框外围面积〕通常,建筑物安装门窗需要塞缝时,采用框外围面积计算门窗工程量;否则采用洞口面积计算工程量。
DKSMCD:〔洞口三面长度〕洞口的左右和顶部长度,在计算窗套等时可以利用柱:CGTJ:〔超高体积〕是指柱超过3.6m以后的体积JSJMJ:〔脚手架面积〕软件计算:(ZC(柱周长)+3.6)*GD(柱高度-板厚),这个地方是算到现浇板的板底的,有的时候要求计算到板顶就可这样计算:(ZC+3.6)*GD这样就可以了。
梁:CGTJ:〔超高体积〕计算梁底标高超过3.6m以后的体积JSJMJ:〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD:〔体积长度〕是扣减柱以后的长度:可以计算单梁的抹灰面积ZXCD:〔轴线长度〕是不扣减柱所占的长度板:现浇板MBMJ:〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ:〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ:〔超高体积〕同梁的超高体积YSMJ:〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ:〔扣老虎窗空洞体积〕JLHCKDCBMJ:〔加老虎窗空洞侧面面积〕两个计算模板面积预制板:TJ:〔面积〕指预制板在图上所占的面积即:CD*HD*KD板洞:ZC:〔周长〕可以用来计算板洞四周的抹灰面的长度楼梯:TYMJ:〔投影面积〕我们在图上所画的构件的投影面积DBMJ:〔底部面积〕底部斜面积,可以计算出底部的装修工程量,如底部的涂料或者888等,一部分按照实际面积计算的工程量。

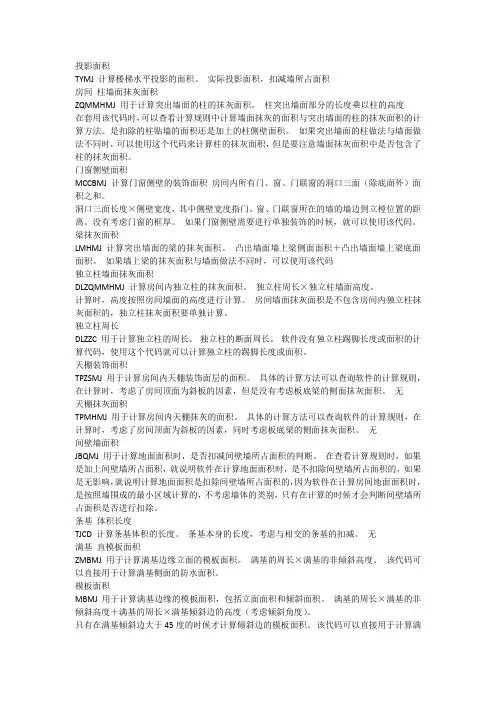

投影面积TYMJ 计算楼梯水平投影的面积。
实际投影面积,扣减墙所占面积房间柱墙面抹灰面积ZQMMHMJ 用于计算突出墙面的柱的抹灰面积。
柱突出墙面部分的长度乘以柱的高度在套用该代码时,可以查看计算规则中计算墙面抹灰的面积与突出墙面的柱的抹灰面积的计算方法。
是扣除的柱贴墙的面积还是加上的柱侧壁面积。
如果突出墙面的柱做法与墙面做法不同时,可以使用这个代码来计算柱的抹灰面积,但是要注意墙面抹灰面积中是否包含了柱的抹灰面积。
门窗侧壁面积MCCBMJ 计算门窗侧壁的装饰面积房间内所有门、窗、门联窗的洞口三面(除底面外)面积之和。
洞口三面长度×侧壁宽度,其中侧壁宽度指门、窗、门联窗所在的墙的墙边到立樘位置的距离。
没有考虑门窗的框厚。
如果门窗侧壁需要进行单独装饰的时候,就可以使用该代码。
梁抹灰面积LMHMJ 计算突出墙面的梁的抹灰面积。
凸出墙面墙上梁侧面面积+凸出墙面墙上梁底面面积。
如果墙上梁的抹灰面积与墙面做法不同时,可以使用该代码独立柱墙面抹灰面积DLZQMMHMJ 计算房间内独立柱的抹灰面积。
独立柱周长×独立柱墙面高度。
计算时,高度按照房间墙面的高度进行计算。
房间墙面抹灰面积是不包含房间内独立柱抹灰面积的,独立柱抹灰面积要单独计算。
独立柱周长DLZZC 用于计算独立柱的周长。
独立柱的断面周长。
软件没有独立柱踢脚长度或面积的计算代码,使用这个代码就可以计算独立柱的踢脚长度或面积。
天棚装饰面积TPZSMJ 用于计算房间内天棚装饰面层的面积。
具体的计算方法可以查询软件的计算规则,在计算时,考虑了房间顶面为斜板的因素,但是没有考虑板底梁的侧面抹灰面积。
无天棚抹灰面积TPMHMJ 用于计算房间内天棚抹灰的面积。
具体的计算方法可以查询软件的计算规则,在计算时,考虑了房间顶面为斜板的因素,同时考虑板底梁的侧面抹灰面积。
无间壁墙面积JBQMJ 用于计算地面面积时,是否扣减间壁墙所占面积的判断。
在查看计算规则时,如果是加上间壁墙所占面积,就说明软件在计算地面面积时,是不扣除间壁墙所占面积的,如果是无影响,就说明计算地面面积是扣除间壁墙所占面积的,因为软件在计算房间地面面积时,是按照墙围成的最小区域计算的,不考虑墙体的类别,只有在计算的时候才会判断间壁墙所占面积是否进行扣除。

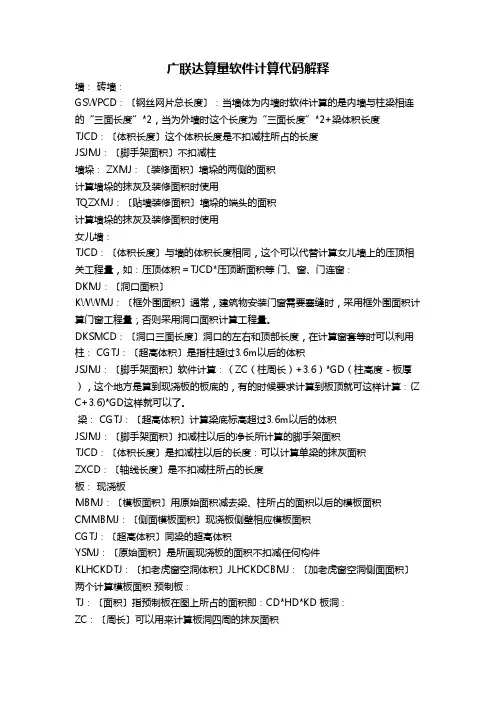

广联达算量软件计算代码解释墙:砖墙:GSWPCD:〔钢丝网片总长度〕:当墙体为内墙时软件计算的是内墙与柱梁相连的“三面长度”*2,当为外墙时这个长度为“三面长度”*2+梁体积长度TJCD:〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ:〔脚手架面积〕不扣减柱墙垛:ZXMJ:〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ:〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙:TJCD:〔体积长度〕与墙的体积长度相同,这个可以代替计算女儿墙上的压顶相关工程量,如:压顶体积=TJCD*压顶断面积等门、窗、门连窗:DKMJ:〔洞口面积〕KWWMJ:〔框外围面积〕通常,建筑物安装门窗需要塞缝时,采用框外围面积计算门窗工程量;否则采用洞口面积计算工程量。
DKSMCD:〔洞口三面长度〕洞口的左右和顶部长度,在计算窗套等时可以利用柱:CGTJ:〔超高体积〕是指柱超过3.6m以后的体积JSJMJ:〔脚手架面积〕软件计算:(ZC(柱周长)+3.6)*GD(柱高度-板厚),这个地方是算到现浇板的板底的,有的时候要求计算到板顶就可这样计算:(Z C+3.6)*GD这样就可以了。
梁:CGTJ:〔超高体积〕计算梁底标高超过3.6m以后的体积JSJMJ:〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD:〔体积长度〕是扣减柱以后的长度:可以计算单梁的抹灰面积ZXCD:〔轴线长度〕是不扣减柱所占的长度板:现浇板MBMJ:〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ:〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ:〔超高体积〕同梁的超高体积YSMJ:〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ:〔扣老虎窗空洞体积〕JLHCKDCBMJ:〔加老虎窗空洞侧面面积〕两个计算模板面积预制板:TJ:〔面积〕指预制板在图上所占的面积即:CD*HD*KD板洞:ZC:〔周长〕可以用来计算板洞四周的抹灰面积楼梯:TYMJ:〔投影面积〕我们在图上所画的构件的投影面积DBMJ:〔底部面积〕底部斜面积,可以计算出底部的装修工程量,如底部的涂料或者888等,一部分按照实际面积计算的工程量。

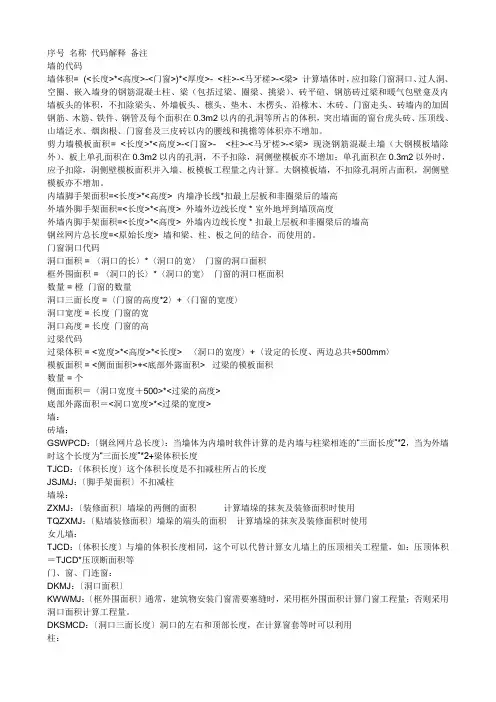

序号名称代码解释备注墙的代码墙体积= (<长度>*<高度>-<门窗>)*<厚度>- <柱>-<马牙槎>-<梁> 计算墙体时,应扣除门窗洞口、过人洞、空圈、嵌入墙身的钢筋混凝土柱、梁(包括过梁、圈梁、挑梁)、砖平碹、钢筋砖过梁和暖气包壁龛及内墙板头的体积,不扣除梁头、外墙板头、檩头、垫木、木楞头、沿椽木、木砖、门窗走头、砖墙内的加固钢筋、木筋、铁件、钢管及每个面积在0.3m2以内的孔洞等所占的体积,突出墙面的窗台虎头砖、压顶线、山墙泛水、烟囱根、门窗套及三皮砖以内的腰线和挑檐等体积亦不增加。
剪力墙模板面积= <长度>*<高度>-<门窗>- <柱>-<马牙槎>-<梁> 现浇钢筋混凝土墙(大钢模板墙除外)、板上单孔面积在0.3m2以内的孔洞,不予扣除,洞侧壁模板亦不增加;单孔面积在0.3m2以外时,应予扣除,洞侧壁模板面积并入墙、板模板工程量之内计算。
大钢模板墙,不扣除孔洞所占面积,洞侧壁模板亦不增加。
内墙脚手架面积=<长度>*<高度> 内墙净长线*扣最上层板和非圈梁后的墙高外墙外脚手架面积=<长度>*<高度> 外墙外边线长度 * 室外地坪到墙顶高度外墙内脚手架面积=<长度>*<高度> 外墙内边线长度 * 扣最上层板和非圈梁后的墙高钢丝网片总长度=<原始长度> 墙和梁、柱、板之间的结合,而使用的。
门窗洞口代码洞口面积 = 〈洞口的长〉*〈洞口的宽〉门窗的洞口面积框外围面积 = 〈洞口的长〉*〈洞口的宽〉门窗的洞口框面积数量 = 樘门窗的数量洞口三面长度 =〈门窗的高度*2〉+〈门窗的宽度〉洞口宽度 = 长度门窗的宽洞口高度 = 长度门窗的高过梁代码过梁体积 = <宽度>*<高度>*<长度> 〈洞口的宽度〉+〈设定的长度、两边总共+500mm〉模板面积 = <侧面面积>+<底部外露面积> 过梁的模板面积数量 = 个侧面面积=〈洞口宽度+500>*<过梁的高度>底部外露面积=<洞口宽度>*<过梁的宽度>墙:砖墙:GSWPCD:〔钢丝网片总长度〕:当墙体为内墙时软件计算的是内墙与柱梁相连的“三面长度”*2,当为外墙时这个长度为“三面长度”*2+梁体积长度TJCD:〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ:〔脚手架面积〕不扣减柱墙垛:ZXMJ:〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ:〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙:TJCD:〔体积长度〕与墙的体积长度相同,这个可以代替计算女儿墙上的压顶相关工程量,如:压顶体积=TJCD*压顶断面积等门、窗、门连窗:DKMJ:〔洞口面积〕KWWMJ:〔框外围面积〕通常,建筑物安装门窗需要塞缝时,采用框外围面积计算门窗工程量;否则采用洞口面积计算工程量。

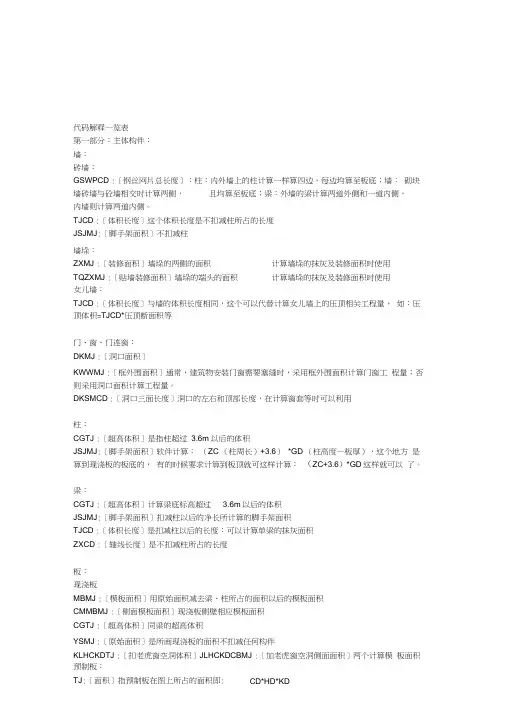

广联达算量软件工程量代码解释一览表LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】广联达算量软件工程量代码解释一览表代码解释一览表第一部分:主体构件:墙:砖墙:GSWPCD:〔钢丝网片总长度〕:柱:内外墙上的柱计算一样算四边,每边均算至板底;墙:砌块墙砖墙与砼墙相交时计算两侧,且均算至板底;梁:外墙的梁计算两道外侧和一道内侧,内墙则计算两道内侧。
TJCD:〔体积长度〕这个体积长度是不扣减柱所占的长度JSJMJ:〔脚手架面积〕不扣减柱墙垛:ZXMJ:〔装修面积〕墙垛的两侧的面积计算墙垛的抹灰及装修面积时使用TQZXMJ:〔贴墙装修面积〕墙垛的端头的面积计算墙垛的抹灰及装修面积时使用女儿墙:TJCD:〔体积长度〕与墙的体积长度相同,这个可以代替计算女儿墙上的压顶相关工程量,如:压顶体积=TJCD*压顶断面积等门、窗、门连窗:DKMJ:〔洞口面积〕KWWMJ:〔框外围面积〕通常,建筑物安装门窗需要塞缝时,采用框外围面积计算门窗工程量;否则采用洞口面积计算工程量。
DKSMCD:〔洞口三面长度〕洞口的左右和顶部长度,在计算窗套等时可以利用柱:CGTJ:〔超高体积〕是指柱超过以后的体积JSJMJ:〔脚手架面积〕软件计算:(ZC(柱周长)+)*GD(柱高度-板厚),这个地方是算到现浇板的板底的,有的时候要求计算到板顶就可这样计算:(ZC+*GD这样就可以了。
梁:CGTJ:〔超高体积〕计算梁底标高超过以后的体积JSJMJ:〔脚手架面积〕扣减柱以后的净长所计算的脚手架面积TJCD:〔体积长度〕是扣减柱以后的长度:可以计算单梁的抹灰面积ZXCD:〔轴线长度〕是不扣减柱所占的长度板:现浇板MBMJ:〔模板面积〕用原始面积减去梁、柱所占的面积以后的模板面积CMMBMJ:〔侧面模板面积〕现浇板侧壁相应模板面积CGTJ:〔超高体积〕同梁的超高体积YSMJ:〔原始面积〕是所画现浇板的面积不扣减任何构件KLHCKDTJ:〔扣老虎窗空洞体积〕JLHCKDCBMJ:〔加老虎窗空洞侧面面积〕两个计算模板面积预制板:TJ:〔面积〕指预制板在图上所占的面积即:CD*HD*KD板洞:ZC:〔周长〕可以用来计算板洞四周的抹灰面的长度楼梯:TYMJ:〔投影面积〕我们在图上所画的构件的投影面积DBMJ:〔底部面积〕底部斜面积,可以计算出底部的装修工程量,如底部的涂料或者888等,一部分按照实际面积计算的工程量。

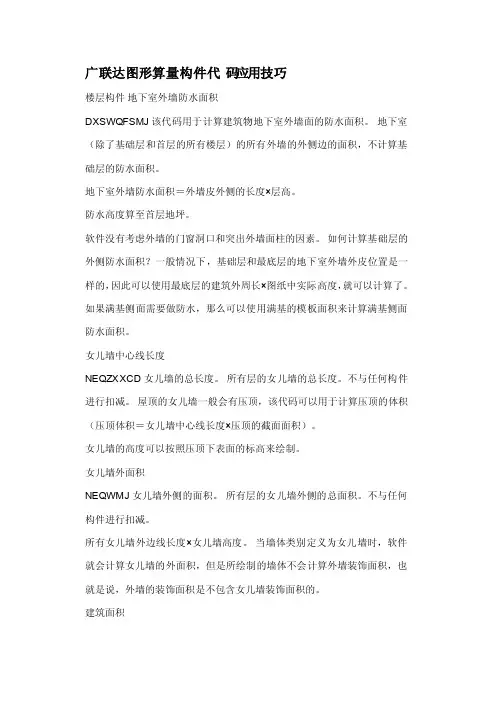

广联达GCL2008构件代码应用技巧GCL构件代码应用技巧说明:斜体字表示在使用时要特别注意的地方构件名称构件代码代码解释计算方法应用技巧楼层构件地下室外墙防水面积DXSWQFSMJ 该代码用于计算建筑物地下室外墙面的防水面积。
地下室(除了基础层和首层的所有楼层)的所有外墙的外侧边的面积,不计算基础层的防水面积。
地下室外墙防水面积=外墙皮外侧的长度×层高。
防水高度算至首层地坪。
软件没有考虑外墙的门窗洞口和突出外墙面柱的因素。
如何计算基础层的外侧防水面积?一般情况下,基础层和最底层的地下室外墙外皮位置是一样的,因此可以使用最底层的建筑外周长×图纸中实际高度,就可以计算了。
如果满基侧面需要做防水,那么可以使用满基的模板面积来计算满基侧面防水面积。
女儿墙中心线长度NEQZXXCD 女儿墙的总长度。
所有层的女儿墙的总长度。
不与任何构件进行扣减。
屋顶的女儿墙一般会有压顶,该代码可以用于计算压顶的体积(压顶体积=女儿墙中心线长度×压顶的截面面积)。
女儿墙的高度可以按照压顶下表面的标高来绘制。
女儿墙外面积NEQWMJ 女儿墙外侧的面积。
所有层的女儿墙外侧的总面积。
不与任何构件进行扣减。
所有女儿墙外边线长度×女儿墙高度。
当墙体类别定义为女儿墙时,软件就会计算女儿墙的外面积,但是所绘制的墙体不会计算外墙装饰面积,也就是说,外墙的装饰面积是不包含女儿墙装饰面积的。
建筑面积JZMJ 用于计算建筑物的建筑面积。
所有绘制的建筑面积之和+楼层管理中设置的建筑面积增减+阳台属性值中的建筑面积计算的选项+楼梯属性值中的建筑面积计算的选项-绘制的天井。
只有在普通墙、间壁墙、分层墙、虚墙所围成的区域才能使用点式绘制的方法绘制建筑面积。
直接在表格计算中使用这个代码,可以计算出所有楼层的建筑总面积或某一楼层的建筑面积。
汇总计算某一层后,在建筑面积的图层查看建筑面积图元的工程量,该工程量可能会与表格计算中的数值不相符,因为所查看的建筑面积图元工程量不与阳台、楼梯等构件发生扣减计算,只计算本身的面积。
广联达算量软件工程量代码解释一览表介绍广联达算量软件工程量代码解释一览表是一份详细的文档,用于解释广联达算量软件中各类代码计算所对应的工程量。
本文档中将会详细介绍广联达算量软件中涉及的各种代码以及相应的工程量计算方法和公式。
希望本文档能够为使用广联达算量软件进行工程量计算的工程师提供帮助和指导。
劳务分项工程量计算公式广联达算量软件中对劳务分项工程量的计算公式如下:劳务分项工程量 = 劳务占比 x 总工程量其中,劳务占比为将该工程的劳务费用与总工程造价之比。
材料分项工程量计算公式广联达算量软件中对材料分项工程量的计算公式如下:材料分项工程量 = 材料占比 x 总工程量其中,材料占比为将该工程的材料费用与总工程造价之比。
机械分项工程量计算公式广联达算量软件中对机械分项工程量的计算公式如下:机械分项工程量 = 机械用量 x 机械单价其中,机械用量为该工程所使用的机械设备的数量,机械单价为该机械设备的单价。
人工分项工程量计算公式广联达算量软件中对人工分项工程量的计算公式如下:人工分项工程量 = 人工用量 x 人工单价其中,人工用量为该工程所使用的人工数量,人工单价为该工程所使用的人工的单价。
设备分项工程量计算公式广联达算量软件中对设备分项工程量的计算公式如下:设备分项工程量 = 设备用量 x 设备单价其中,设备用量为该工程所使用的设备数量,设备单价为该设备的单价。
工程分部分项工程量计算公式广联达算量软件中对工程分部分项工程量的计算公式如下:工程分部分项工程量 = 工程分部分项用量 x 工程分部单价其中,工程分部分项用量为该工程所使用的工程分部的数量,工程分部单价为该工程分部的单价。
总工程量计算公式广联达算量软件中对总工程量的计算公式如下:总工程量 = 劳务分项工程量 + 材料分项工程量 + 机械分项工程量 + 人工分项工程量 + 设备分项工程量 + 工程分部分项工程量结束语本文档详细介绍了广联达算量软件中涉及的各种代码和相应的工程量计算方法和公式。
