钢结构施工图超强解析：钢结构识图要点[优质文档首发]

7、非焊接的节点板，应注明节点板的尺寸和 螺栓孔中心与几何中心线交点的距离。
第三节 钢屋盖施工图识读
１. 工程概况 2. 支撑布置 ３.屋面构件布置 ４. 支撑连接 ５. 钢屋架与柱顶的连接 ６.屋面构件的连接 ７.支撑详图 ８.屋架详图
１. 工程概况：
该工程为单跨双坡封闭式厂房，跨度21m,总长120m。采 用梯形钢屋架，屋面坡度i=1/10，屋架间距6m，檩距 1.508m，檩条水平投影间距1.5m。屋架铰支于钢筋混凝土 柱柱顶，有2台5t重级工作制吊车（A6），外天沟。屋架下 弦标高10m，屋面采用金属夹芯板，C型檩条。地面粗糙度 类别为B类，结构重要性系数为γo＝1.0，抗震设防烈度为7 度。基本风压ω0＝0.5.kN/m2,基本雪压s0=0.30 kN/m2。钢 材采用Q235B，焊条采用E43型。
或双层曲面形网格结构称为网壳。
１.网架结构的组成
（1）第一类是由平面桁架系组成的网架结构 两向正交正放网架 ：这是由两组平面桁架系组成的网架， 桁架系在平面上的投影轴线互成90°交角，且与边界平行或 垂直，所形成网格可以是矩形的，也可以是正方形的 。
两向正交斜放网架：它可由梁向正交正放网架在水平面上旋 转45°而得，其交角也是90°，但每片桁架不与建筑物轴 线平行，而是成45°的交角，故成为两向正交斜放网架 。
3.1详图图纸绘制的内容 （1）图纸目录 （2）设计总说明，应根据设计图总说明编写。 （3）供现场安装用布置图，一般应按构件系统分别
绘制平面和剖面布置图，如屋盖、钢架、吊车梁等。
（4）构件详图，按设计图及布置图中的构件编制， 带材料表。
（5）安装节点图。
4.施工详图识图 ⑴识读钢结构施工图的基本知识。 ①掌握投影原理和形体的各种表达方法。 ②熟悉和掌握建筑结构制图标准及相关规定。 ③基本掌握钢结构的特点、构造组成，了解机械制造

钢结构图纸看图要点HUA SyStem OffiCe room [HUA 16H-TTMS2A-HUAS8Q8-HUAH1688] 1、基础布置图这个算基础预埋板和筋板重量。

2、平台布置图这个是主要的重量所在，比较好看懂，也比较好核算。

3、轴面结构布置图这个主要汁算柱子和斜撑横拉等。

4、轴面標条布置图这个主要算標条长度，包括窗標等；拉条一般也在这种图里，通常为圆钢算长度乘以理论重量就行。

5、屋面结构布置、標条布置等主要计算门架梁等的重量6、外封图这个主要计算外封面积。

釆购时按面积采购。

7、节点图这个算是最难算的了如果是想要精确差不多相当于拆了一次钢结构的图。

主要算连接板、筋板等的重量。

8、这些重量出来后记得要乘以损耗系数基本就是预算To算了儿年了一点经验，希望能帮到你，注意有些型材在图中可能重复出现了，要扣除，材料表没有有时只是设计人员忘了，需要你去核实是否需计算在内。

钢结构图纸符号代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁GZ钢架柱或GJZ 钢架柱XG系杆SC水平支撑YC隅撑ZC柱间支撑LT標条TL托梁QL墙梁GLT刚性標条 WLT屋脊標条GXG刚性系杆YXB压型金属板SQZ山墙柱XT斜拉条MZ门边柱ML门上梁T 拉条CG撑杆HJ桁架FHB复合板YG：压杆或是圆管（从材料表中分别）XG：系杆LG：拉管QLG：墙拉管QCG：墙撑管GZL直拉条GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。

算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。

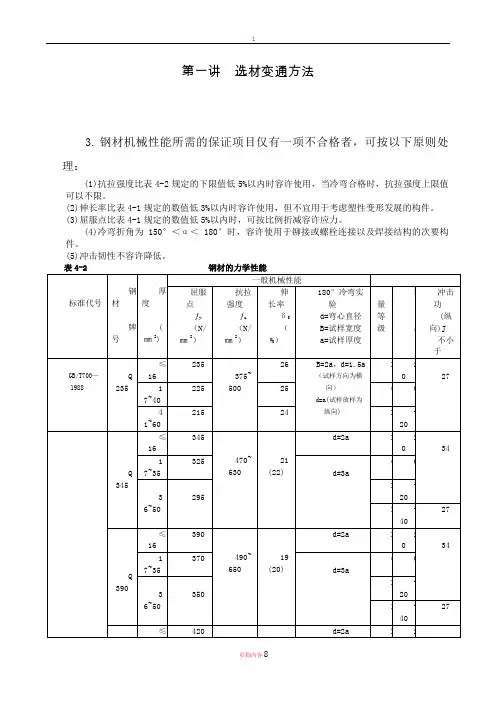

第一讲选材变通方法3.钢材机械性能所需的保证项目仅有一项不合格者，可按以下原则处理：(1)抗拉强度比表4-2规定的下限值低5%以内时容许使用，当冷弯合格时，抗拉强度上限值可以不限。

(2)伸长率比表4-1规定的数值低3%以内时容许使用，但不宜用于考虑塑性变形发展的构件。

(3)屈服点比表4-1规定的数值低5%以内时，可按比例折减容许应力。

(4)冷弯折角为150°＜α＜ 180°时，容许使用于铆接或螺栓连接以及焊接结构的次要构件。

(5)冲击韧性不容许降低。

2δ5括号内数值适用于C~E级。

4．对无牌号或无证明书的钢材一般可按下列情况处理：(1)按现行标准经试验证明其化学成分和机械性能符合GB/T700—1988中所列牌号的要求，但未查明其冶炼方法时，可按相应的空气转炉沸腾钢使用。

(2)如有充分根据证明其为平炉或氧气转炉钢，但未查明其为镇静钢时，可按相应的沸腾钢使用。

(3)按现行标准经试验证明其化学成分和机械性能符合GB/T1591—1994中所列之Q345钢、Q390钢和Q420钢的要求时，可用于一般承重构件。

(4)对于成批混合的钢材，用于主要承重结构时，必须逐根按现行标准对其化学成分和机械性能分别进行试验；检验不合格要求时，可根据实际情况用于非承重结构构件。

2 括号内含碳量C仅适用于D 、E级。

5、由于备料规格不能完全满足设计要求而需要代用钢材时，应按下列原则进行：（1）代用钢材的化学成分和机械性能应与原设计一致。

（2）代用时应详细复核构件的强度；特别注意的是因材料代用而可能产生的偏心影响。

代用钢材应在可能范围内尽量做到经济合理。

（3）因材料代用而引起构件之间连接尺寸和设计施工详图等的变动，在代用时应予修改。

表4-4 钢材化学成分容许偏恒升钢构工程有限责任公司2010年元月17日第二讲看图的方法和步骤1.看图方法：从上往下看、从左往右看、由外向内看、由大到小看、由粗到细看，图样与说明对照看，建施与结施图结合看。

钢结构第三章钢结构施工图识读在建筑工程领域，钢结构的应用日益广泛。

而要准确理解和实施钢结构工程，对钢结构施工图的识读是至关重要的。

这不仅需要我们具备一定的专业知识，还需要掌握正确的识图方法和技巧。

钢结构施工图是钢结构工程施工的重要依据，它详细地描绘了钢结构的形状、尺寸、材料、连接方式以及施工要求等信息。

就如同一张精确的地图，指引着施工人员在建筑的舞台上搭建起坚固而美观的钢结构框架。

首先，让我们来了解一下钢结构施工图的组成。

一般来说，它包括设计总说明、结构布置图、构件详图和节点详图等部分。

设计总说明是整个施工图的纲领性文件，它包含了工程概况、设计依据、材料选用、施工要求等重要信息。

例如，工程的地理位置、建筑面积、结构形式等基本情况都会在其中有所介绍。

设计依据则会明确相关的规范、标准和技术要求。

材料选用部分会指明钢材的型号、规格以及性能要求，这对于保证钢结构的质量和安全性至关重要。

施工要求会涉及到施工过程中的注意事项，如焊接工艺、防腐处理等。

结构布置图展示了钢结构在整体建筑中的位置和布局。

通过它，我们可以清晰地看到钢柱、钢梁、支撑等构件的分布情况，以及它们之间的连接关系。

这有助于我们从宏观上把握钢结构的整体架构，为后续的详细识图打下基础。

构件详图则是对每个钢结构构件的详细描绘。

它会给出构件的形状、尺寸、孔洞位置和大小等具体信息。

比如钢梁的截面形状、长度、翼缘和腹板的厚度等都会在详图中精确标注。

施工人员根据这些详细的尺寸和形状进行加工和制作，以确保构件的准确性。

节点详图则重点展示了构件之间连接节点的构造和做法。

节点是钢结构中非常关键的部位，它的连接质量直接影响到结构的稳定性和安全性。

节点详图会清晰地显示出螺栓的数量、规格，焊缝的形式、尺寸等重要信息。

在识读钢结构施工图时，我们要有一定的顺序和方法。

一般来说，先看设计总说明，了解工程的总体情况和要求。

然后看结构布置图，掌握钢结构的整体布局。

接下来再仔细研究构件详图和节点详图，对每个构件和节点的细节做到心中有数。
