钢结构施工图识图

钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。

二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。

重要的一课是识图、读图。

工程识图是专业性很强的一门学问。

——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。

1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。

2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。

一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。

标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。

设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。

施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。

装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。

2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。

钢结构施工图识图钢结构施工图识图1. 引言钢结构施工图是指对钢结构工程进行详细设计的图纸和文件，为施工人员提供了具体的构造、尺寸、工艺要求等信息。

本文档旨在提供一个钢结构施工图识图的范本，以供参考使用。

2. 施工图的基本要素钢结构施工图包含了以下基本要素：2.1 结构图结构图是指钢结构在平面上的布置图，包括主体结构和次要结构等。

主体结构主要包括柱、梁、框架等；次要结构主要包括楼板、楼梯、扶手等。

2.2 标尺、坐标和尺寸施工图上标注了标尺、坐标和尺寸信息，以便施工人员准确地进行建造。

标尺用于测量长度，坐标用于确定构件位置，而尺寸则规定了构件的具体尺寸。

2.3 文字说明施工图上的文字说明包括工艺要求、施工顺序、施工方法等，旨在指导施工人员按照规定进行施工。

3. 钢结构施工图识图步骤识图是阅读和理解钢结构施工图的过程，其具体步骤如下：3.1 熟悉图纸格式和基本符号首先，需要熟悉钢结构施工图的格式和常见的符号，例如标示位置、尺寸、材料等的图例。

熟悉这些基本符号，有助于正确理解图纸内容。

3.2 了解主体结构和次要结构主体结构是钢结构的主要构件，包括柱、梁、框架等。

次要结构则是主体结构的补充部份，包括楼板、楼梯、扶手等。

了解主体结构和次要结构的功能和布置，有助于理解整个钢结构的构造。

3.3 分析构件尺寸和位置通过子细分析图纸上标注的尺寸和位置信息，可以了解各个构件之间的关系和连接方式。

这有助于施工人员准确地布置和连接构件。

3.4 研究工艺要求和施工顺序施工图上的文字说明包含了工艺要求和施工顺序等信息。

子细研究这些文字说明，有助于施工人员按照规定的顺序和要求进行施工，确保工程的质量和安全。

4. 扩展内容4.1 本文档所涉及附件如下：- 钢结构施工图范本示例图纸- 钢结构施工图常见符号图例- 钢结构施工图识图实例分析4.2 本文档所涉及的法律名词及注释：- 施工图：包括构造、尺寸、工艺要求等详细信息的图纸和文件。

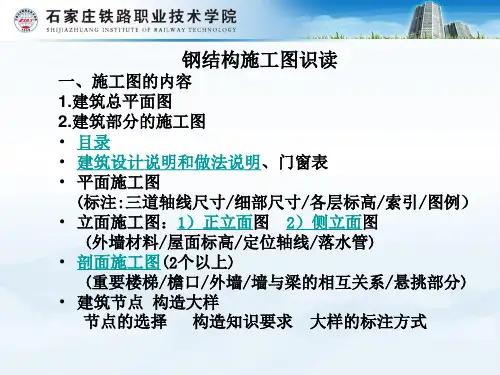

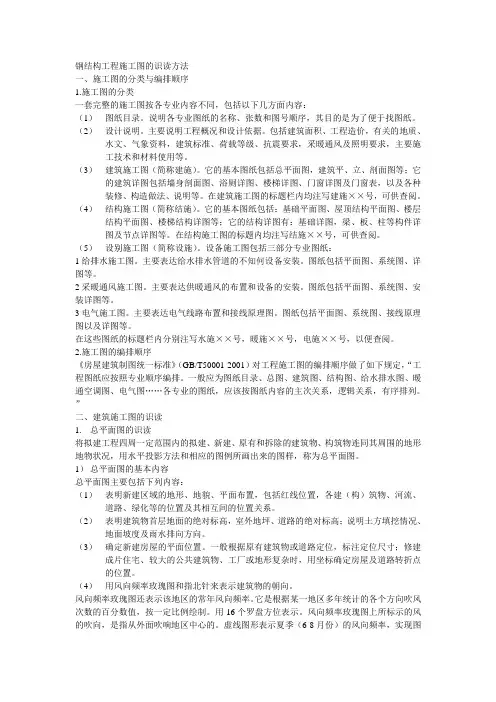

钢结构工程施工图的识读方法一、施工图的分类与编排顺序1.施工图的分类一套完整的施工图按各专业内容不同，包括以下几方面内容：（1）图纸目录。

说明各专业图纸的名称、张数和图号顺序，其目的是为了便于找图纸。

（2）设计说明。

主要说明工程概况和设计依据。

包括建筑面积、工程造价，有关的地质、水文、气象资料，建筑标准、荷载等级、抗震要求，采暖通风及照明要求，主要施工技术和材料使用等。

（3）建筑施工图（简称建施）。

它的基本图纸包括总平面图，建筑平、立、剖面图等；它的建筑详图包括墙身剖面图、浴厕详图、楼梯详图、门窗详图及门窗表，以及各种装修、构造做法、说明等。

在建筑施工图的标题栏内均注写建施××号，可供查阅。

（4）结构施工图（简称结施）。

它的基本图纸包括：基础平面图、屋顶结构平面图、楼层结构平面图、楼梯结构详图等；它的结构详图有：基础详图，梁、板、柱等构件详图及节点详图等。

在结构施工图的标题内均注写结施××号，可供查阅。

（5）设别施工图（简称设施）。

设备施工图包括三部分专业图纸：1给排水施工图。

主要表达给水排水管道的不知何设备安装。

图纸包括平面图、系统图、详图等。

2采暖通风施工图。

主要表达供暖通风的布置和设备的安装。

图纸包括平面图、系统图、安装详图等。

3电气施工图。

主要表达电气线路布置和接线原理图。

图纸包括平面图、系统图、接线原理图以及详图等。

在这些图纸的标题栏内分别注写水施××号，暖施××号，电施××号，以便查阅。

2.施工图的编排顺序《房屋建筑制图统一标准》（GB/T50001-2001）对工程施工图的编排顺序做了如下规定，“工程图纸应按照专业顺序编排。

一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……各专业的图纸，应该按图纸内容的主次关系，逻辑关系，有序排列。

”二、建筑施工图的识读1.总平面图的识读将拟建工程四周一定范围内的拟建、新建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出来的图样，称为总平面图。

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架6 s# ]8 P, H' }) e5 y! X8 Yb.带吊车的门式刚架2 K5 J% N# x' p: p2 Rc.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点" O; `! ^4 Q# r1 @5 j8 L# n* Xb.梁、柱节点+ @. r: U' X" R) g5 l' @4 I% m! D; ?1 n% R■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示6 V) u$ B5 o1 v3 J1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。
