中压SF6充气柜重要性能之密封性的介绍

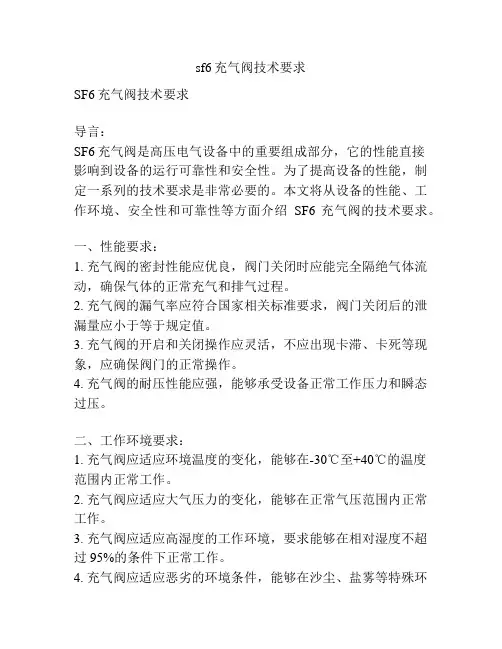

sf6充气阀技术要求SF6充气阀技术要求导言：SF6充气阀是高压电气设备中的重要组成部分，它的性能直接影响到设备的运行可靠性和安全性。

为了提高设备的性能，制定一系列的技术要求是非常必要的。

本文将从设备的性能、工作环境、安全性和可靠性等方面介绍SF6充气阀的技术要求。

一、性能要求：1. 充气阀的密封性能应优良，阀门关闭时应能完全隔绝气体流动，确保气体的正常充气和排气过程。

2. 充气阀的漏气率应符合国家相关标准要求，阀门关闭后的泄漏量应小于等于规定值。

3. 充气阀的开启和关闭操作应灵活，不应出现卡滞、卡死等现象，应确保阀门的正常操作。

4. 充气阀的耐压性能应强，能够承受设备正常工作压力和瞬态过压。

二、工作环境要求：1. 充气阀应适应环境温度的变化，能够在-30℃至+40℃的温度范围内正常工作。

2. 充气阀应适应大气压力的变化，能够在正常气压范围内正常工作。

3. 充气阀应适应高湿度的工作环境，要求能够在相对湿度不超过95%的条件下正常工作。

4. 充气阀应适应恶劣的环境条件，能够在沙尘、盐雾等特殊环境下正常工作。

三、安全性要求：1. 充气阀的阀门关闭后应能有效隔断设备中SF6气体，防止气体泄漏，确保工作环境的安全。

2. 充气阀的操作杆应设置锁止装置，保证阀门的关闭状态不被误操作打开。

3. 充气阀的防爆性能应符合国家相关标准要求，能够防止因平衡过程中的火花引发爆炸。

四、可靠性要求：1. 充气阀的材质应选择耐腐蚀性能好的材料，能够长期在恶劣环境下使用而不受损。

2. 充气阀的密封结构应可靠，能够抵抗高压下的冲击和振动，确保阀门的密封性能。

3. 充气阀的操作杆和阀体之间的连接应牢固，不得出现松动或脱落等现象。

4. 充气阀的维护周期应合理，能够在设备正常运行时进行检修和维护。

总结：通过制定一系列的技术要求，可以有效提升SF6充气阀的性能和可靠性。

在实际使用中，还应对充气阀进行定期检查和维护，确保设备的正常运行。

随着科技的不断进步和应用的推广，SF6充气阀的技术要求也将不断更新和完善，以适应更加复杂和高压的电气设备需求。

12kV SF6充气柜的性能与特点摘要：为了更加清楚地了解12kVSF6充气柜，以方便对充气柜的选用及设计，本文就12kVSF6充气柜的性能与特点作浅要的分析，并根据12kVSF6充气柜的优点和缺点，提出12kVSF6充气柜改进与设计的途径。

关键词：12kV；SF6；充气柜；性能；特点1、前言SF6充气柜是将高压元件如断路器、隔离开关、负荷开关、接地开关、互感器及母线等密封在充有较低压力（一般为0.02~0.05MPa）SF6气体的封闭壳体内的一种金属封闭开关设备。

1982年西门子公司率先开发出SF6绝缘断路器柜。

之后，各大知名公司相继推出自己的产品。

如ABB的Safeplus系列、施耐德RM6系列及阿尔斯通的FB系列产品。

从国外来看充气柜发展相当快，制造厂家相当多，而且应用比较广泛，已有相当多的产品进入国内。

而我国在充气柜行业发展较晚，据我国高压开关行业协会统计，我国2001年的充气柜产量为零，从2002年开始起步，2002年有两制造厂家设计、制造的产品进行了产品的型式试验。

2、12kVSF6充气柜的优越性能2.1 12kVSF6充气柜的体积小，质量轻。

SF6充气柜使用了性能优异SF6绝缘，SF6气体的绝缘强度为空气的2~3倍，大大缩小了柜体外形尺寸，有利于向小型化发展。

与空气绝缘相比，SF6充气柜安装面积为其26%，体积为其27%。

在人口密集的地区、大型工矿企业、高层建筑等场合，因占地面积、空间限制，都需要使用这种设备。

2.2 12kVSF6充气柜的所有高压带电部分密封在不锈钢箱体内，不受外部环境条件的影响。

而箱体充入工作压力1.4bar的SF6气体，防护等级达IP67。

由此SF6充气柜可安装于狭小、潮湿、多沙多尘、盐污、矿山和任何由于空气污染容易引发表面污闪的恶劣环境场所，无需特殊防护措施。

近年来，广泛应用于箱式变电站、户外高压分接箱、地下室变电站、开闭所等场所。

2.3 12kVSF6充气柜采用预制式硅橡胶绝缘的电缆终端在正面插接，免除了充气柜由于体积小、空间窄，带来的电缆安装不方便的缺点。

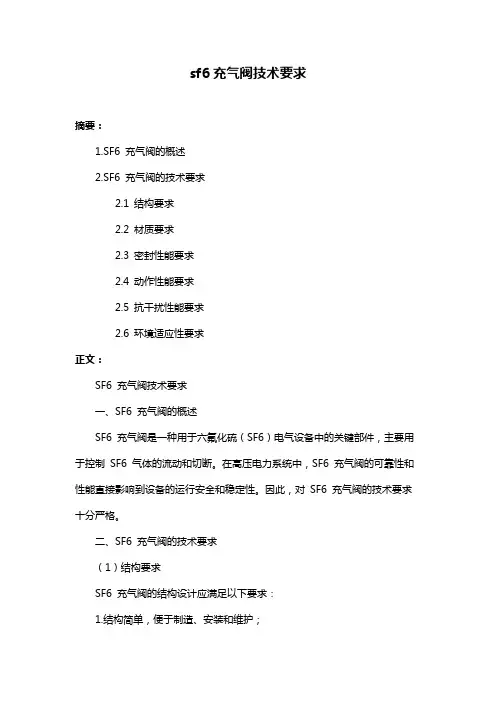

sf6充气阀技术要求摘要：1.SF6 充气阀的概述2.SF6 充气阀的技术要求2.1 结构要求2.2 材质要求2.3 密封性能要求2.4 动作性能要求2.5 抗干扰性能要求2.6 环境适应性要求正文：SF6 充气阀技术要求一、SF6 充气阀的概述SF6 充气阀是一种用于六氟化硫（SF6）电气设备中的关键部件，主要用于控制SF6 气体的流动和切断。

在高压电力系统中，SF6 充气阀的可靠性和性能直接影响到设备的运行安全和稳定性。

因此，对SF6 充气阀的技术要求十分严格。

二、SF6 充气阀的技术要求（1）结构要求SF6 充气阀的结构设计应满足以下要求：1.结构简单，便于制造、安装和维护；2.零部件数量少，以降低故障率；3.结构紧凑，占地面积小；4.适应不同工作环境和气体特性。

（2）材质要求SF6 充气阀的材质选择应满足以下要求：1.具有良好的耐腐蚀性能，抵抗SF6 气体中的氢氟酸和氟化物等腐蚀性物质；2.具有较高的强度和耐磨性，能够承受高压力和频繁动作；3.具有良好的焊接性能，便于制造；4.符合环保要求，避免对环境产生污染。

（3）密封性能要求SF6 充气阀的密封性能要求如下：1.在正常工作压力下，无气体泄漏；2.在规定的试验压力下，泄漏量应符合标准要求；3.具有良好的密封稳定性，长时间工作不出现泄漏现象；4.密封材料应具有良好的耐氟化物腐蚀性能。

（4）动作性能要求SF6 充气阀的动作性能要求如下：1.操作力矩适中，便于手动操作；2.动作灵活，无卡滞现象；3.阀门在规定的工作压力范围内，应能正常开启和关闭；4.具备可靠的定位机构，防止误操作。

（5）抗干扰性能要求SF6 充气阀的抗干扰性能要求如下：1.具备较强的抗电磁干扰能力，防止误动作；2.具备较强的抗振动和冲击能力，保证在恶劣环境下正常工作；3.适应不同气候条件，如高温、低温、湿度等。

（6）环境适应性要求SF6 充气阀应具备良好的环境适应性，包括：1.适应不同气候条件，如高温、低温、湿度等；2.适应不同海拔高度，如低气压环境；3.适应不同地域的电磁环境，如强电磁干扰区域；4.适应不同腐蚀环境的要求，如化工厂、核电站等特殊场所。

浅谈SF6负荷开关、充气柜开关设备摘要：介绍了SF6负荷开关、充气柜的国内外产品构成及其发展形式，以及生产此类产品必须具备的的条件和技术难题。

关键词：SF6负荷开关充气柜技术难题SF6出现于二十世纪初，它是硫在氟的气体中燃烧时所形成的气体。

SF6气体在通常状态下是一种无色、无味、无毒、不燃烧化学性能稳定的气态物质，它的密度大约是空气的5倍。

由于其分子的负电性，具有很强的吸附自由电子而形成负离子的能力，因而其耐电强度高，具有优异的绝缘性能。

它的离解温度低，且离解能量大，也是一种具有优异灭弧性能的气体。

SF6气体以其优良的绝缘性能和灭弧性能以及其气体具有不能燃烧的特性，逐步被人们作为新型绝缘介质用于电气设备。

SF6负荷开关SF6负荷开关是一种将负荷开关、隔离开关、接地开关为一体，密封在一个充满SF6气体的箱体内，利用SF6优异的绝缘、灭弧性能，满足关合、隔离、接地三工位功能的开关设备。

具有结构简单、联锁可靠、体积小、维修少、安全易安装等优点，适用于不同的应用场合。

由于SF6负荷开关与限流熔断器配合能更好地保护变压器，在国外己得到普遍使用。

在工业发达国家（如欧洲、日本），断路器与负荷开关之比为1:5~6。

在我国，随着城网建设和改造的不断深入发展，负荷开关设备在12kV配电系统的环网供电和终端送电的应用也越来越多。

目前，国内SF6负荷开关的大部分市场主要还是由国外公司（如ABB、施耐德等）占据，国内已有几十家生产厂家开发、生产各种不同型号的SF6负荷开关（如温州开元、宁波天安、镇江龙源等）。

国内生产厂家通过消化、吸收国外丰富的设计、制造、运行经验，对SF6负荷开关有了更加全面深刻的认识，国产SF6负荷开关的数量和质量已稳步提高。

C-GIS充气柜柜式SF6气体绝缘开关设备（简称C-GIS充气柜），是近十几年来国外新发展起来的高新技术系列产品，逐渐成为金属封闭开关设备的一个重要品种。

我国在近几年才开始起步。

六氟化硫断路器气密性的检查范文六氟化硫断路器是一种常见的高压电气设备，广泛应用于电力系统中。

在使用过程中，其气密性检查是非常重要的，以确保其性能和安全性。

以下是一个关于六氟化硫断路器气密性检查的范文，供参考。

一、引言六氟化硫断路器是一种用于开关高电压电流的重要设备，其具有独特的灭弧性能和可靠的操作机构，被广泛应用于输电和配电系统中。

然而，由于六氟化硫具有很强的电气绝缘性能，它也会在设备内产生电气放电，导致六氟化硫气体中产生气体分解物，从而影响其气密性。

为了确保设备的正常工作和安全性，对六氟化硫断路器的气密性进行定期检查是非常必要的。

二、六氟化硫气密性检查的目的1. 确保六氟化硫断路器在正常运行中维持良好的气密性；2. 检测并防止六氟化硫气体中的气体分解物积聚和扩散；3. 防止异常操作或故障导致的气体泄漏和压力突变。

三、六氟化硫气密性检查的方法六氟化硫气密性检查主要通过以下几个方面进行：1. 检查外观：检查六氟化硫断路器外观是否有损坏、腐蚀等情况，特别是密封结构；2. 检查泄漏：使用超声波探测仪、气体检测仪等设备对六氟化硫断路器进行泄漏检查，对泄漏处进行记录并及时修复；3. 检查压力：对六氟化硫断路器的压力进行监测，确保在正常范围内；4. 检查密封结构：检查六氟化硫断路器的密封结构，确保密封良好，防止气体泄漏；5. 检查绝缘材料：检查六氟化硫断路器中的绝缘材料，确保其完整性和绝缘性能。

四、六氟化硫气密性检查的步骤六氟化硫气密性检查的步骤如下：1. 准备工作：确定检查时间、地点和检查人员，确保检查仪器设备的准备和校准；2. 外观检查：检查六氟化硫断路器的外观，注意观察是否有损坏、腐蚀等情况；3. 泄漏检查：使用超声波探测仪、气体检测仪等设备对六氟化硫断路器进行泄漏检查，将泄漏处进行记录并及时修复；4. 压力监测：使用压力计对六氟化硫断路器的压力进行监测，确保在正常范围内；5. 密封结构检查：检查六氟化硫断路器的密封结构，确保密封良好，防止气体泄漏；6. 绝缘材料检查：检查六氟化硫断路器中的绝缘材料，确保其完整性和绝缘性能；7. 结论和修复：根据检查结果，给出六氟化硫断路器气密性的结论，并进行相应的修复措施。

中压领域常用三种绝缘介质开关柜的优缺点内容摘要：本文简单介绍了中压领域常用开关柜的种类和各自的特点，通过几种开关柜的对比，明确指出了三种绝缘介质的开关柜的优缺点。

引言在12-24KV电压范围内各种SF6充气柜(GIS，较高气压时用钢板或铸铝容器，较低气压时用焊接金属柜)，和传统空气绝缘开关柜(AIS，金属铠装或较简单的箱式柜)两种开关柜并存。

因此几乎世界上大的电器公司都有品种齐全的两种开关柜如ABB的UNISWITCH系列开关柜(空气绝缘开关柜)和Safe系列开关柜(SF6充气柜);施耐德的SM6系列开关柜(空气绝缘开关柜)和RM6系列开关柜(SF6充气柜)。

前些年随着开关柜技术的发展，出现了固体绝缘开关柜，下面介绍下三种开关柜的对比，并分别介绍下三种绝缘介质开关柜的优缺点。

1、空气绝缘开关柜：这种开关柜主要有两种，一种是铠装中置柜如KYN28，一种是像是固定柜XGN。

所谓空气绝缘开关柜，是因为柜内的各种开关之间的连接部位是靠空气绝缘的。

大家都知道10KV在空气中的安全绝缘距离是125mm，因此以空气作为绝缘介质的开关柜体积都比较大，箱体内有很多浪费的空间。

通常条件下，间隙的击穿电压随空气压力、密度、湿度的变化而变化，在高海拔地区、潮湿、日夜温差大易形成凝雾、灰尘多以及常有小动物出现的地区，都会使安全绝缘距离加大(海拔每增1000m，绝缘距离加大10%)。

可以看出，在不同的使用环境下对以空气为绝缘介质的开关柜在设计、制造、安装和使用上都有着不同的要求。

在某些环境恶劣的地区，是不适合使用这种开关柜的。

2、SF6充气柜：这种开关柜将数组开关和相关带电部件整体上封闭于SF6气箱中，每个单元充入4-5公斤的SF6气体作为带电体对地及相间绝缘介质(如ABB公司的Safe柜，施耐德的RM6)。

SF6气体优异的绝缘性能不但能有效地缩小了开关柜的体积，这种开关柜壳体良好的密封性使它排除了外界环境的影响，特别适用于环境条件恶劣场所。

12kV SF6充气柜的性能与特点摘要：为了更加清楚地了解12kVSF6充气柜，以方便对充气柜的选用及设计，本文就12kVSF6充气柜的性能与特点作浅要的分析，并根据12kVSF6充气柜的优点和缺点，提出12kVSF6充气柜改进与设计的途径。

关键词：12kV；SF6；充气柜；性能；特点1、前言SF6充气柜是将高压元件如断路器、隔离开关、负荷开关、接地开关、互感器及母线等密封在充有较低压力（一般为0.02~0.05MPa）SF6气体的封闭壳体内的一种金属封闭开关设备。

1982年西门子公司率先开发出SF6绝缘断路器柜。

之后，各大知名公司相继推出自己的产品。

如ABB的Safeplus系列、施耐德RM6系列及阿尔斯通的FB系列产品。

从国外来看充气柜发展相当快，制造厂家相当多，而且应用比较广泛，已有相当多的产品进入国内。

而我国在充气柜行业发展较晚，据我国高压开关行业协会统计，我国2001年的充气柜产量为零，从2002年开始起步，2002年有两制造厂家设计、制造的产品进行了产品的型式试验。

2、12kVSF6充气柜的优越性能2.1 12kVSF6充气柜的体积小，质量轻。

SF6充气柜使用了性能优异SF6绝缘，SF6气体的绝缘强度为空气的2~3倍，大大缩小了柜体外形尺寸，有利于向小型化发展。

与空气绝缘相比，SF6充气柜安装面积为其26%，体积为其27%。

在人口密集的地区、大型工矿企业、高层建筑等场合，因占地面积、空间限制，都需要使用这种设备。

2.2 12kVSF6充气柜的所有高压带电部分密封在不锈钢箱体内，不受外部环境条件的影响。

而箱体充入工作压力1.4bar的SF6气体，防护等级达IP67。

由此SF6充气柜可安装于狭小、潮湿、多沙多尘、盐污、矿山和任何由于空气污染容易引发表面污闪的恶劣环境场所，无需特殊防护措施。

近年来，广泛应用于箱式变电站、户外高压分接箱、地下室变电站、开闭所等场所。

2.3 12kVSF6充气柜采用预制式硅橡胶绝缘的电缆终端在正面插接，免除了充气柜由于体积小、空间窄，带来的电缆安装不方便的缺点。

六氟化硫断路器气密性的检查六氟化硫断路器是一种广泛应用于高压电力系统的重要设备，具有可靠、高效和环保等优点。

而气密性是六氟化硫断路器正常运行的一个重要指标，对保证设备的可靠性、安全性和稳定性起着至关重要的作用。

因此，对六氟化硫断路器的气密性进行定期检查是非常必要的。

气密性的检查是指对断路器的封闭性能进行全面的检测和评估，目的是确认其是否能有效抵抗外部环境的影响，确保其内部气体不会泄露，保持正常的运行状态。

首先，检查人员需要准备相应的检测设备和工具，例如气密性测试仪、泄漏检测仪、密封压力计等。

然后，按照以下步骤进行六氟化硫断路器气密性的检查：1. 检查断路器外观：检查断路器本身的外观是否完好、无损坏、无变形等情况。

特别要检查断路器的各个密封部位是否存在破损或渗漏现象。

2. 检查断路器操作机构：检查断路器的操作机构是否灵活，无卡阻，能够正常工作。

特别要检查断路器的密封部位是否存在松动、严重磨损等问题。

3. 检测气体泄漏：使用泄漏检测仪对断路器进行泄漏检测。

将泄漏检测仪的探头放置在断路器各个密封部位，观察是否有泄漏现象。

若发现泄漏，需要进一步确定泄漏的具体位置，并采取相应措施进行修复。

4. 测试密封性能：使用气密性测试仪对六氟化硫断路器的密封性能进行检测。

首先，将气密性测试仪的充气管连接到断路器的密封接头，通过充气加压，观察压力指示器的变化情况。

然后，观察一段时间内压力是否有明显的下降，以确定断路器的密封性能是否达到要求。

若压力下降明显，需要检查并修复可能存在的漏气处。

5. 检测密封压力：使用密封压力计对断路器的密封压力进行测量。

将密封压力计的管子连接到断路器的密封接头，观察密封压力计的指示值。

根据规定的压力范围，判断断路器的密封性能是否合格。

6. 记录和评估结果：将检测结果记录下来，并根据规定标准对结果进行评估。

根据评估结果，判断断路器的气密性是否合格。

若不合格，需要采取相应的修复措施。

综上所述，六氟化硫断路器气密性的检查是一项比较复杂的工作，需要专业人员进行操作，保证准确性和可靠性。

三、生产设备——机器人焊接工作站工作流程
1
卸工件
工件装卡
焊接就绪
卷帘门放下
识别工件
机器人定位
2
调节姿态
卸工\ 件 在操作位 置卸下夹 具上焊接 完成的工 件
返回原点
卷帘门打开
恢复位置
焊接完成 步骤解析
工件\装卡
将点固好 的工件吊 装到夹具 上装卡
焊接就绪
按操作盒”就绪” 按钮，夹具滑台 动作，将变位机、 夹具、工件滑到 焊接 房内
8、公司生产实力（公司大门）
六氟化硫电解会产生有毒气体，并且是一种温室效应气体， 地球的温暖化系数GWP：SF6气体分子是CO2的24000倍，SF6 气体可以存在大气中3200年以上。
二、HSM6-12系列环网柜概述
浙江红苏电气有限公司结合多年设计与制造经验，采用国际先进技术，采用计算机模拟辅助
设计开发出新型SF6气体绝缘中压开关设备—HSM6-12系列环网开关柜。 HSM6-12型全封闭SF6 绝缘环网单元（简称环网柜）是一种全密封的供电单元，所有带电部件 及开关全密封在一个不锈钢的壳体内，壳体内充有一定压力的SF6气体。整个开关装置不受外部 环境影响，确保运行可靠性和人身安全性，并且实现了免维护。环网单元分户内和户外型。户外 型是将户内型环网单元再密闭在一个金属外壳内构成的多路供电环网柜。环网柜适用于12kV、 50Hz的三相交流配电系统，用于环网供电或终端供电。 环网柜可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站 中，用于配电变压器的控制和保护。户内、户外型环网柜均可实现配网自动化。
识别工件
工件检测 传感器动 作，判断 工件种类
机器人定位
机器人滑台动 作，将机器人 滑到合适位置

六氟化硫断路器气密性的检查一、背景介绍六氟化硫断路器是高压电力系统中常见的设备，能够可靠地切断和接通电路。

然而，由于六氟化硫在室温下是一种极具挥发性的气体，所以对于断路器的气密性能要求非常高。

如果断路器的密封性能不好，会造成内部六氟化硫气体泄漏，导致环境污染、运行不稳定以及安全事故等问题。

因此，定期对六氟化硫断路器进行气密性检查是必要的。

二、气密性检查的方法六氟化硫断路器的气密性检查主要通过以下两种方法进行：1. 静态方法静态方法是指在断路器内填充一定压力的六氟化硫气体后，通过观察压力变化以检测断路器内气体的泄漏情况。

具体操作如下：1.在断路器的接线板和壳体上加装关键润滑油口，然后将断路器关闭。

2.在断路器的气体出口和吸气口上安装压力表，然后向断路器内充入规定压力的六氟化硫气体。

3.观察压力表上的读数，如果压力没有明显下降，说明六氟化硫断路器密封性良好。

2. 动态方法动态方法是指在断路器内加入一定压力的六氟化硫气体后，通过切换断路器的导通和断开状态，观察电流变化以检测断路器内气体的泄漏情况。

具体操作如下：1.在断路器的接线板和壳体上加装关键润滑油口，然后将断路器关闭。

2.在断路器的气体出口和吸气口上安装压力表，并在电流测量仪器上接入断路器的导线。

3.向断路器内加入规定压力的六氟化硫气体，然后切换断路器的导通和断开状态，观察电流的变化情况。

如果电流变化不明显，说明六氟化硫断路器密封性良好。

三、检查注意事项在进行六氟化硫断路器气密性的检查时，需要注意以下几点：1.检查前需要对检查设备进行校准，以确保检查结果的准确性。

2.检查前需要对六氟化硫断路器进行外观检查，检查是否存在裂缝、损坏等情况。

3.检查时需要关闭断路器并排空内部的六氟化硫气体。

4.检查时需要注意保持操作环境的清洁和干燥，以避免外部因素对检查结果的干扰。

5.检查后需要对六氟化硫断路器的密封件进行更换或修理，以保证检查的有效性和设备的安全性。

六氟化硫断路器气密性的检查六氟化硫断路器是一种常用的高压断路器，在电力系统中承担着重要的作用。

为了保证其正常运行和安全使用，六氟化硫断路器的气密性是需要进行定期检查和测试的。

本文将对六氟化硫断路器的气密性检查进行详细的介绍。

1. 检查前的准备工作首先要确认检查的六氟化硫断路器已经停电，并且与其它电力设备隔离。

接下来，清理断路器的外部表面，确保无尘、无污物。

此外，需要检查一下断路器的工作环境，确保环境温度、湿度等都在正常范围内。

2. 检查断路器的密封性断路器的密封性是保证其正常运行的一个重要指标。

在检查密封性之前，需要检查各个密封处是否有破损或漏气情况。

首先，检查断路器的主要密封件，如气室、绝缘材料等，确认其无裂纹、断裂或变形等异常情况。

其次，使用特殊工具测量断路器的气密性。

通过给断路器提供正常工作压力的六氟化硫气体，并使用气体检漏仪进行检测，确认断路器的气密性。

3. 检查断路器的开闭速度开闭速度是指断路器在接通和切断电路时的时间。

开闭速度过快或过慢都可能对断路器的正常运行产生不良影响。

因此，在进行气密性检查时，也需要检查断路器的开闭速度。

首先，确认断路器的操作机构是否灵活，并无卡滞现象。

然后，使用特殊设备或计时器对断路器的开闭过程进行监测和记录，根据标准要求进行评估。

4. 检查断路器的附加功能除了基本的开闭功能外，六氟化硫断路器还可能具备一些附加功能，如过电压、过电流、短路等保护功能。

在进行气密性检查时，也需要对这些附加功能进行检查和测试。

首先，确认这些附加功能的装置是否完好，并无异常损坏。

然后，使用特殊设备或测试仪器对附加功能的触发点、响应时间等进行测试，以确保其工作正常。

5. 检查后的处理在完成六氟化硫断路器的气密性检查后，需要对检查结果进行整理和处理。

首先，根据检查结果分类记录异常情况，包括密封件破损、漏气情况、开闭速度过快或过慢等。

其次，根据检查结果制定维修和改进计划，对异常情况进行处理。

3、检漏试验。年泄漏率小于0.25‰。
试验问题
现场交接试验项目及标准：
开关柜的试验： 1、开关柜体的交流耐压
隔离断口88kV（70kV），1分钟； 相间及对地76kV（70kV），1分钟； 2、开关柜绝缘电阻 隔离断口不小于 2000MΩ。 相间及对地不小于1200MΩ。 3、开关柜的一次导电回路的接触电阻不大于 650μΩ。
运行及维护(一)
送电前检查: • 柜体SF6气室压力正常。 • F柜熔丝、PT熔丝已经安装。 • 开关机构性能良好，手动分合正常。 • 就地、远方电动操作正常。 • 各闭锁关系检查，闭锁正常。 • 柜内地排与地网连接良好。 • 设备的交接试验合格，交流耐压、绝缘电阻等满足要求。
• 确认进线开关位置：接地开关处于断开位置，负荷开关处 于断开位置。确认各出线开关均处于分开位置。
a）、应力锥与半导层的搭接要可靠（≥2cm）。 b）、电缆线端子与套管的连接要贴紧、密实。
出厂试验项目及标准试： 验问题
开关柜的试验： 1、开关柜体的交流耐压及绝缘电阻。 隔离断口110kV，1分钟；绝缘电阻不小于2000MΩ。 相间及对地95kV，1分钟；绝缘电阻不小于1200MΩ 。
2、开关柜的一次导电回路的接触电阻C不大于 300μΩ，V不大于350μΩ，F不大于650μΩ。
SafePlus由于具有全模块和半模块的 组合性以及自身的可扩展性，因而 具有极其特殊的灵活性。通过选择 可扩展母线，可以实现任何组合， 达到全模块化。扩展母线完全绝缘 和屏蔽，确保了高可靠性和安全性。
带电指示器 电缆室
C模块
一次回路示意图
负荷开关操作孔 接地开关操作孔
• ６３０Ａ 负荷开关 • 带联锁的接地开关 • 手动或电动操作
• 负荷开关处于闭合位置，接地开关不允许 操作

使用专业设备定期检测绝缘性能，发现异常及时 处理。
制定维护保养计划并严格执行
根据设备使用情况制定维护保养计划，并严格执 行，确保设备处于良好状态。
05
SF6气体绝缘共箱充气柜发展 趋势与未来展望
技术创新
高效能
随着技术的不断进步，SF6气体 绝缘共箱充气柜在性能上将更加 高效，能够满足更高电压和更大
竞争格局
市场竞争将更加激烈，企业需要不断提高产品质 量和技术水平，以获得更多的市场份额。
政策支持
政府对环保和新能源的支持将有利于SF6气体绝缘 共箱充气柜市场的拓展。
未来展望
广泛应用
SF6气体绝缘共箱充气柜在未来的电力系统中将得到广泛应用，成 为保障电力传输稳定的重要设备之一。
技术突破
随着科研的深入和技术的发展，SF6气体绝缘共箱充气柜在材料、 工艺和性能等方面将有望实现更大的突破。
负荷开关
柜内通常装有负荷开关，用于正常 电流的接通和分断，并能在短路时 自动断开。
继电保护
根据需要配置各种继电保护装置， 如过流保护、速断保护、零序保护 等，以实现对电路的保护。
操作流程
送电操作
首先确认所有开关处于关闭状态，然 后按照先高压后低压的顺序打开开关 ，最后检查所有设备是否正常工作。
断电操作
03
SF6气体绝缘共箱充气柜安全 操作规范
安全注意事项
01
操作人员需经过专业培 训，熟悉设备操作和安 全规程。
02
操作时应穿戴防护服， 佩戴防护眼镜和手套， 防止SF6气体接触皮肤 和眼睛。
03
保持工作区域通风良好， 避免长时间吸入高浓度 的SF6气体。
04
设备周围应设置警示标 识，避免非专业人员接 近。

中压SF6充气柜重要性能之密封性的介绍1.1简介中压金属封闭开关设备有两种绝缘方式，一种使用空气绝缘，另一种采用压缩气体绝缘。

前一种出现较早，用量大，国内一般称作开关柜，后一种习惯称做充气柜。

所谓充气柜即将高压元件（如断路器、隔离开关、负荷开关、接地开关、互感器、母线等等）密封在充有较低压力的压缩气体（如压缩空气、SF6、N2等等）的封闭的壳体内的一种金属封闭开关设备。

本文所述均为中压SF6充气柜，以下简称充气柜。

1.2 优势1 充气柜与一般的空气绝缘柜相比拥有众多的优势：1)首先由于采用性能优异的压缩气体，大大提高了绝缘性能，压缩气体绝缘性能为空气的2∽3倍，并且随着电压等级的升高，优势更加明显。

由于此优点便于设计较小的柜体尺寸，有利于向小型化发展；2)其次由于采用性能优异的压缩气体，有时还能提高灭弧性能；3)再次由于采用气密式结构，因此不受外界环境（如凝露、污秽、小动物及化学物质等等）的影响，可用于恶劣的场所；4)最后由于采用免维护产品结构，大大降低了维修工作，减少了维修的费用。

鉴于以上各种优势，充气柜现在使用比较广泛，国外大型公司均有此类产品，国内也有一些厂家进行设计和制造。

2充气柜需要保证的重要性能充气柜的生产工艺很重要，由于这类产品的固有特点，它有一些不同于一般开关设备的装配问题。

主要表现在气箱的密封性能；气箱内SF6气体的水分控制；清洁度的控制等方面。

本文主要介绍气箱密封性能的要求及设计、装配及检测方法。

3 密封性能的要求（1）保证气箱焊接的密封性。

（2）保证静止的连接部位及辅助产品密封性能。

（3）保证传动部位密封性能。

4 针对以上的要求进行的相应的设计和装配4.1 气箱的焊接气箱的焊接是影响产品质量和生产效率的关键工序，焊接要保证箱体的强度和精度，更要保证气密性。

国内厂家一般采用的是氩弧焊或气体保护焊，由于不锈钢板传热很快，即使是在焊接夹具中完成全部焊接，总存在焊接变形，焊接变形的存在对密封表面、装配调试都带来不利的影响，焊接的气密性也得不到有效保证。

六氟化硫电气设备气体密封试验1安全工作要求1. 1在未投运前六氟化硫气体绝缘设备进行气体密封试验应征得现场工作负责人的许可。

1. 2投运后的设备必须在停电的情况下才能进行六氟化硫气体绝缘设备气体密封试验，工作前应填写第一种工作票。

1. 3在工作地点应悬挂在“在此工作标示牌”。

1.4工作应符合《安规》的要求。

2.试验目的：检测六氟化硫电气设备的气体密封性能3.试验性质：交接、大修后或必要时。

4测试仪器4. 1定性检漏仪：灵敏度不低于10-8，响应时间不大于10s。

4. 2定量检漏仪：灵敏度不低于10-8，响应时间不大于10s，测量范围10-4-10-8。

4. 3所有仪器必须经过检定合格。

5.测试5. 1定性检漏：定性检漏是判断试品漏气与否的一种手段。

5.1.1抽真空检漏：试品抽真空到真空度为113×10-6MPa，再维持真空泵运转30min后停泵，30min后读取真空度A，5h后再读取真空度B；如B-A值小于133×10-6Mpa，则认为密封性能良好。

5.1.2检漏仪检漏：试品充气至额定压力，然后使用灵敏度不低于10-8的六氟化硫检漏仪检漏，无漏点则认为密封性能良好。

5. 2定量检漏可以在整台设备/隔室或由密封对应图TC 规定的部件或元件上进行。

，定量检漏现场普遍采用，挂瓶法、局部包扎法和压降法。

制造厂应提供试品的体积和充气量。

5.2.1挂瓶法：挂瓶法适用于法兰面有双道密封槽的场合。

在双道密封槽之间有一个检测孔，试品充气至额定压力后，取掉检测孔的螺塞，经24h 后，用软胶管分别连接检测孔和挂瓶，经过一段时间后取下挂瓶，用六氟化硫检漏仪测定挂瓶内六氟化硫气体的浓度，根据式（1）计算出密封面的漏气率。

)/10(3s MPa tP V C F ⋅∆⋅⋅= 式（1） 式中：C －挂瓶中六氟化硫气体的浓度，μL/L ；V －挂瓶容积，m 3；P －环境绝对大气压，Mpa ；△t －挂瓶时间，s ；5.2.2局部包扎法：用约0.1mm 厚的塑料薄膜按被试品的几何形状围一圈半，使接缝向上，尽可能构成圆形或方形，经整形后边缘用扎紧或用胶带密封。

sf6充气阀技术要求（最新版）目录1.SF6 充气阀的概述2.SF6 充气阀的技术要求2.1 结构要求2.2 材料要求2.3 性能要求2.4 制造和检测要求3.SF6 充气阀的应用领域正文SF6 充气阀是一种用于六氟化硫 (SF6) 气体绝缘开关设备的关键部件，其主要功能是在设备中充入 SF6 气体，以保证设备的绝缘性能。

在高压电力系统中，SF6 气体绝缘开关设备具有很高的可靠性和稳定性，因此 SF6 充气阀的技术要求非常严格。

一、SF6 充气阀的概述SF6 充气阀通常由阀体、阀盖、阀杆、密封圈等部件组成，其工作原理是利用手动或电动操作，通过阀杆的上下运动来控制阀门的开启和关闭，从而实现 SF6 气体的充入和排放。

二、SF6 充气阀的技术要求1.结构要求SF6 充气阀的结构应简单、紧凑，操作方便，易于维护。

同时，阀门的密封性能要好，防止 SF6 气体泄漏。

2.材料要求SF6 充气阀的主要零件应选用优质的材料，如阀体和阀盖可以使用高强度、耐腐蚀的铸钢或不锈钢；阀杆可以使用不锈钢或合金钢；密封圈可以使用氟橡胶或聚四氟乙烯等耐高温、耐腐蚀的材质。

3.性能要求SF6 充气阀的性能应满足以下要求：(1) 充气速度：在规定的压力范围内，SF6 充气阀的充气速度应满足设备的要求，通常要求在 1 分钟内将 SF6 气体充入设备。

(2) 排放能力：SF6 充气阀在排放 SF6 气体时，应能迅速将气体排放干净，以保证设备的安全。

(3) 密封性能：SF6 充气阀在正常使用过程中，应具有良好的密封性能，防止 SF6 气体泄漏。

(4) 耐压性能：SF6 充气阀应能承受设备的工作压力，并在此压力下保持良好的密封性能。

4.制造和检测要求SF6 充气阀的制造应严格按照图纸和相关标准进行，确保产品质量。

同时，在生产过程中应进行严格的质量检测，如检查零部件的尺寸、形状、表面粗糙度等，以及进行密封性能、耐压性能等试验，确保产品合格。

对中压SF6充气柜密封性的探讨摘要：中压SF6充气柜具有技术含量高、体积小、可靠性高、操作人员安全性好、不受外界环境因素影响等优点，被国内外从事开关设备生产厂家广泛应用。

本文首先对中压SF6充气柜的结构、使用范围等进行了简单的介绍，之后简要阐述了密封性能的三条相关要求，最后简述了为提高充气柜密封性需在其设计及装配过程中注意的问题，并介绍检测中压SF6充气柜密封性的一些方法。

关键词：中压SF6充气柜；重要性能；密封性引言充气柜类的开关设备具备有一定的特点，其高压带电元器件密封于密闭气箱内，故而充气柜在元件装配方面异于一般开关柜，因此工艺要求对其生产装配过程非常重要，具体体现在充气柜内SF6气体中水分的控制、充气柜气箱的密封性以及清洁度等等方面[1]。

本篇文章主要探讨中压SF6充气柜关于密封性方面的有关要求、设计和装配以及检测方法等等。

一、中压SF6充气柜的相关介绍中压SF6充气柜就是将接地开关、断路器、隔离开关等高压元件全部密封在充有SF6气体的气箱内，将开关的操动机构、仪表、仪器以及二次元器件等装配在密封气箱外部的一种开关设备[2]。

这种类型的充气柜其柜体具有箱形以及罐形这两种，且具有以下这些作用：第一，中压SF6充气柜是一类生产量大、使用范围广的电器产品，被广泛应用于高海拔地区、城乡的电网、各类工矿的企业以及发电厂等等，因此其安全、可靠的程度将会直接对国民的生计、人民的生命以及财产安全产生影响[3]。

第二，就目前来说，中压SF6充气柜使用的自然环境条件相对恶劣，空间狭小，故其柜体体积相对普通空气柜来说较小，因此对加强充气柜内的绝缘性能就十分必要。

开关柜可以采用对绝缘距离、爬电距离进行加大以及使用复合绝缘这种方式去解决这一问题。

对于中压SF6充气柜来说，SF6这种气体的绝缘强度相对比较高，因此柜内仅仅需要充额定充气压力为0.04 MPa压力的SF6气体，使充气柜的不同相之间以及相对地之间的绝缘距离完全满足使用条件。
