辽河油田超稠油地面工艺技术的应用与进展摘要：辽河油田超稠油具有动力粘度大，密度高等特点，解决这种原油的粟输、脱水、外输等地面工艺设施的建设是一个新的攻关难题。
依照超稠油开发的需要，对含水超稠油集输、超稠油脱水、脱水超稠油管输工艺技术和相关设备进行7攻关研究，形成了井口含水超稠油管道集输、两段大罐半动态、静态沉降脱水、脱水超稠油长距离管道输送的工艺流程，有效地实现了超稠油的集输、脱水等生产工艺需求。
关键词：超稠油；集油系统；静态沉降脱水；蒸汽辅助重力泄油引言辽河油田超稠油50℃时的动力粘度为5×104-18．7×104mPa·s，20"C时原油密度O．9980-0．10019g／cm3，超稠油储量较大，要紧散布在曙一区杜84块、杜32块和洼60块等。
但由于开采难度专门大，长期以来一直未被动用。
随着油田开发时刻的推移及油田稳产的需要，从1996年开始，慢慢进入了超稠油开发时期。
经历了十连年攻关研究和生产运行实践，成功地研制出一套完整的超稠油地面工艺及配套技术，为我国的超稠油开发开辟了一个全新的模式，填补了我国超稠油地面工艺及配套技术领域的空白。
1 超稠油集油系统工艺技术1．1 低含水期集油系统超稠油特点是密度大，粘度高，含胶质、沥青质高，流动性差。
因此，不易输送、脱水。
开采低含水期集油系统采取井口拉油方式，其条件及特点为：产液量小，含水少，管道集输热力、水力条件差，管输温降大、摩阻损失大；适于车运，建设速度快捷。
1．2 高含水期集油系统1．2．1油井平台技术1997年实现了油井平台集油生产工艺，所谓油井平台，是利用丛式井组和水平井组的采油平台。
依照工艺需要，井站集输系统设自压平台、泵平台．中心平台。
自压平台靠井口回压将单井超稠油输送至泵平台或中心平台，泵平台将所辖井和自压平台的超稠油通过提升泵输至中心平台或集输干线。
中心平台所辖井和泵平台的超稠油通过提升泵输至集输干线。
油田开发施工工艺钻井与油井完井技术在油田开发的过程中，钻井和油井完井技术是非常关键的环节。
钻井是指通过井筒将钻头不断地向地下井孔中钻进，以达到获取石油和天然气的目的。
而油井完井技术则是为了保证井筒的完整性和地下油层与井筒之间的通畅连接。
一、钻井技术1. 钻井工序钻井工序是指进行钻井作业时的步骤和顺序。
一般来说，钻井工序包括井口组织、下套管、钻进、钻井液、取心、堵漏和固井几个重要环节。
其中，井口组织是指在开始钻进前所做的准备工作，包括安装钻台和井口装置，以及井口周围的辅助设备。
下套管是为了保证井孔的稳定性和防止井壁坍塌，通过安装不同尺寸的套管管柱来完成。
钻进则是通过旋转钻头，往下延伸井孔，获取地下的石油和天然气。
钻井液作为钻进过程中的重要工艺辅助物质，具有降温、润滑和排出岩屑等功能。
取心是为了对井孔中的地层进行采样分析，以判断含油气层的性质和质量。
堵漏和固井是为了确保地下油气不会泄漏到地面，以及保持井孔的稳定和完整性。
2. 钻井设备钻井设备包括钻井平台、钻机、钻杆、钻头和钻井液处理设备等。
钻井平台是进行钻井作业的场地，一般由钻井机、挂链系统、液压系统和控制系统等组成。
钻机是进行旋转钻头的主要设备，一般分为机械钻机和液压钻机两种。
钻杆则是连接钻机和钻头的金属管柱，它的尺寸和强度决定了钻孔的深度和井孔的稳定性。
钻头是进行钻孔的工具，一般由硬质合金制成，具有良好的抗磨损性能。
钻井液用于冷却、润滑、冲洗和输送岩屑，常见的钻井液有泥浆、泡沫和泡沫泥浆等。
二、油井完井技术1. 油井完井的目的油井完井是指在完成钻井作业后，进行油井装备和设施的安装和调试。
其主要目的有三个方面：首先是为了保证井筒的完整性和稳定性，防止井壁坍塌和泄漏；其次是为了建立起油层与井筒之间的良好通道，保证石油和天然气顺利流出；最后是为了方便后续的采油和生产作业，包括油井试油、固井、油管液体的测试和压力控制等。
2. 油井完井工序油井完井工序一般包括油管装设、压裂和射孔等步骤。

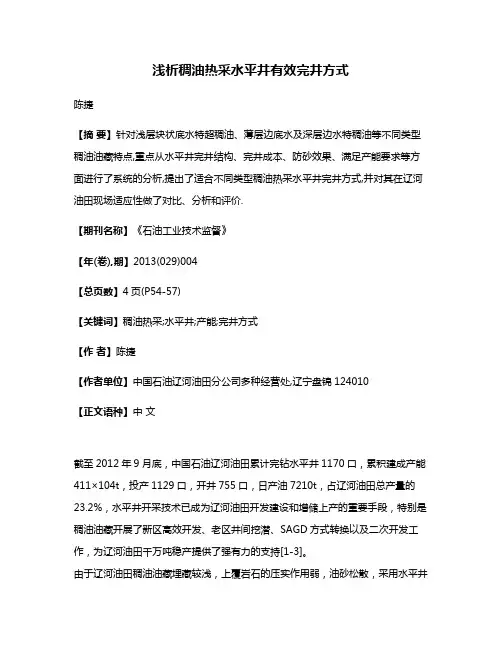

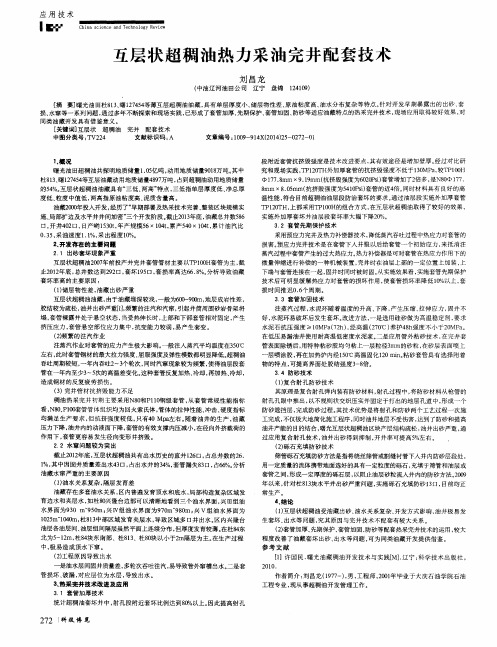

浅析稠油热采水平井有效完井方式陈捷【摘要】针对浅层块状底水特超稠油、薄层边底水及深层边水特稠油等不同类型稠油油藏特点,重点从水平井完井结构、完井成本、防砂效果、满足产能要求等方面进行了系统的分析,提出了适合不同类型稠油热采水平井完井方式,并对其在辽河油田现场适应性做了对比、分析和评价.【期刊名称】《石油工业技术监督》【年(卷),期】2013(029)004【总页数】4页(P54-57)【关键词】稠油热采;水平井;产能;完井方式【作者】陈捷【作者单位】中国石油辽河油田分公司多种经营处,辽宁盘锦124010【正文语种】中文截至2012年9月底，中国石油辽河油田累计完钻水平井1170口，累积建成产能411×104t，投产1129口，开井755口，日产油7210t，占辽河油田总产量的23.2%，水平井开采技术已成为辽河油田开发建设和增储上产的重要手段，特别是稠油油藏开展了新区高效开发、老区井间挖潜、SAGD方式转换以及二次开发工作，为辽河油田千万吨稳产提供了强有力的支持[1-3]。
由于辽河油田稠油油藏埋藏较浅，上覆岩石的压实作用弱，油砂松散，采用水平井开发时，水平井完井方式适应与否直接影响到一口井的产量和寿命,理想的完井应使油流能最有效地流到地面，同时使建井成本和操作费用降到最低[4-6]。
针对稠油油藏地质开发特点及稠油热采水平井开发中出现的问题，从水平井完井结构、完井成本、防砂效果、满足产能要求等方面进行了系统的分析、评价，提出了适合不同类型稠油热采的水平井完井方式。
1 稠油热采水平井有效完井方式1.1 浅层块状底水特超稠油油藏水平井完井曙一区构造位于辽河盆地西部凹陷西斜坡中段。
曙一区杜84块位于杜84-杜813断块区的北部，其中馆陶、兴隆台油层为目前开发的主力油层，整体构造形态为一向南东方向倾斜的单斜构造，地层倾角2～4°。
馆陶油层为一特殊的边顶底水油藏，兴隆台油层为边底水油藏，2套储层均为高孔-高渗型储层，属于超稠油油藏（表1）。
稠油热采井完井设计稠油热采井是指通过注入热质体（例如蒸汽）将稠油加热，减低其粘度，从而实现较好的采油效果的一种采油方法。
稠油热采井完井设计的目标是保证井筒的完整性以及实现稠油有效的采集。
以下将详细介绍稠油热采井完井设计的几个关键方面。
1.井别和井型选择：稠油热采应选择合适的井别和井型。
井别常用的有垂直井、水平井、斜井等。
水平井是稠油热采的首选，因为水平井能够增加井底面积，提高稠油的采集效率。
而斜井则可以增加地层接触面积，有利于热量的传导。
2.钻完后的固井设计：稠油地层常常具有较高的渗透率，因此对井筒的固井非常重要。
固井设计应考虑稠油地层渗透率和井周地层的力学特性。
常用的固井材料有水泥和陶粒；固井工艺包括井筒预处理、套管运送、水泥浆充填和水泥浆固化等步骤。
固井需要保证井筒的完整性和固定套管，以防止地层的水和气进入井筒。
3.井筒表面的保温设计：稠油热采需要用到蒸汽等热质体，为了保证热能有效地传递到地层，井筒表面需要进行保温设计。
常用的保温材料有矿绵、钢皮耐火胶板等，可以降低热量的散失，提高整个采油系统的效率。
4.井底设备的选择和布置：稠油热采井底设备的选择和布置也是完井设计的关键。
井底设备主要包括蒸汽喷射器、热井口等设备。
蒸汽喷射器的选择需要考虑到井深、地层温度、油藏压力等因素。
而热井口则是将热能引入到地层的关键装置，其布置需要考虑到热量的均匀传递以及对井筒的保护。
5.安全措施：稠油热采井完井设计还需要考虑到安全措施。
稠油热采过程中，温度高、压力大等因素可能导致安全事故的发生。
因此需要合理设计井筒的通风、排水系统，保证井口和井筒的距离，设置防喷溅装置等，以提高工作人员的安全性。
6.井口设施：最后，完井设计还需要考虑到井口设施的设置，包括井口阀室、产油管道、测量仪表等。
井口设施的合理设计有助于井口操作的方便和井口生产的高效。
总之，稠油热采井完井设计要综合考虑地层特征、采油工艺、设备选择等多个因素。
通过合理的设计，可以保证井筒的完整性、提高采油效率，实现稠油的有效采集。
辽河油田稠油热采井钻完井技术辽河石油勘探局工程技术研究院摘要：稠油热采井钻完井是稠油开采技术中的一个重要问题，钻井所面临的主要问题是低压钻井问题。
而热采井中最大的问题是完井中的套管先期损坏问题，通过对套管损坏井的调查与分析，提出了稠油热采井套管损坏的主要原因，并对此进行了系统研究。
提出了热采井套管设计技术、套管选择技术和降低套管热应力技术、提高固井质量技术、油井开采防砂技术等稠油热采井延长寿命的系列完井技术，通过这些技术的应用保证了稠油藏的顺利开发。
关键词：稠油井热采、套管损坏、热采井完井、热采井套管选择、套管设计、防砂、降低热应力。
1．辽河油田稠油开发概述辽河油田是一个以稠油为主的油田，稠油的总产量占油田原油总产量的70%，稠油开采以热力采油为主，因此辽河油田的发展史可以说是一部稠油发展史。
到目前为止辽河油田共探明稠油油藏面积200.5km2,共探明地质储量10.2237×108t，动用探明油藏面积128.4 km2,动用地质储量7.6208×108t，共生产稠油1.0371×108t。
辽河油田探明稠油分布图如下图所示4272343515 15999深层900－1300m, 占41.79% 特深层1300－1700m, 占42.56%中深层600～900m15.65%248辽河油田稠油油藏具有以下特点：探明地质储量102237×104t中的油藏深度情况如下：动用地质储量7.6208×108t中的油藏深度情况如下：辽河油田探明地质储量中的油品性质如下所示：辽河油田于1978年发现了高升稠油藏，这是辽河油田发现稠油油油田的开始，以后随着勘探工作的不断进展又发现了大量的稠油油藏。
辽河油田于1982年首次在高升油田进行了稠油热采实验并取得了巨大的成功。
辽河油田从此走上了稠油热采的快车道，稠油开发得到了高速发展。
由于稠油油田进行热力开采的特殊性也为辽河油田的稠生产带来了全新的技术观念和技术进步。
2．稠油油藏钻井技术稠油油田的钻井工艺与普通井的钻井并没有多少特殊性，但随着油田开发时间的延长，稠油地下压力下降很快，这为钻井的正常进行带来了新的挑战。
为了解决稠油井的钻井问题进行了系列研究并取得了大量的研究成果。
2.1热采稠油井井身结构设计开始进行稠油开采实验时采用的是普通稀油油井身结构设计。
即表层套管加油层套管固井完成油井。
结果发现注蒸汽时套管带着井口上长，有的甚至达到了近两米高，现场工人操作非常困难。
随着油井的生产，井口的采油树又逐步下降回到原来的高度。
随着油井的生产发现热采油井大量出砂，套管大量先期损坏。
研究后决定应用如下井身结构标准：a．表层套管339.7mm，再用244.5mm钻头钻穿目的层至完钻井深下入177.8mm套管固井完成。
固井水泥浆返到井口。
b．表层套管339.7mm，再用244.5mm钻头钻达目的层以上3－5m完钻后下入177.8mm套管固井249完成。
固井水泥浆返到井口。
三开下152mm钻头钻完油层，用340mm扩孔钻头扩眼，先期裸眼防砂完成。
c．表层套管339.7mm，再用244.5mm钻头钻达目的层以上3－5m完钻后下入177.8mm套管固井完成。
固井水泥浆返到井口。
三开下152mm钻头钻完油层，直接下入金属纤维筛管等新型防砂筛管进行裸眼防砂完井。
d．表层套管339.7mm，再用244.5mm钻头钻入目的层下入244.5mm技术套管，再用215mm钻头钻达要求井深下入筛管完井或进行裸眼砾石充填完井。
该井身结构主要用于水平井。
e．表层套管339.7mm，再用244.5mm钻头直接钻达目的层到达要求井深，下部下入防砂筛管上部连接177.8mm套管固井完成。
该井身结构主要用于水平井。
2.2热采稠油井钻井工艺辽河油田稠油田钻井井身剖面一般采用三段式，即直井段、造斜井段、稳斜井段到达设计井深。
井身轨迹控制一般用螺杆进行造斜，用普通的稳斜钻具钻达目的井深。
为了节约土地资源，辽河油田大部份油井都是丛式定向井。
随着油田开发的进行，稠油区块很快就成了低压油藏。
在这样的低压油田钻进用普通的钻井液将会对油层造成比较大的污染，严重地影响油井的生产。
特别是它还将直接影响钻井的正常进行，为此辽河油田研究并在现场进行了大量的充气钻井，研究了配套的钻井工具和钻井工艺技术，完井工艺技术与专用工具。
2.3热采稠油井钻井液与完井液针对辽河稠油油藏浅，油层及上部地层松散可钻性好，地层压力和破裂压力低，易发生井漏、扩径、坍塌等事故的特点。
为了稳定井壁，携带岩屑、清洗井底、保护油层、在钻井液、完井液中主要研究出了聚合物不分散钻井液、聚合物不分散完井液，充气钻井完井液以及生物聚合物卤水水包油钻井完井液。
3．稠油油藏完井技术辽河油田稠油油藏完井在前期阶段都采用与普通油井相同的完井方法与完井工艺进行油井完成。
当开采一段时间以后发现热采井套管损坏严重，油井套管在注蒸汽过程中严重上长影响油井正常生，油井出砂严重影响油井的正常生产才对稠油热采井的完井进行认真地研究并获得了大量有价值的成果。
3.1热采稠油井套管损坏原因分析为了搞清稠油热井套管先期损坏的原因，辽河油田对热采井套管的损坏进行了大量的统计与分析。
通过对稠油热采井中套管损坏井的统计有如下：250从上图可以看到套管损坏主要发生在油层段附近，该部位发生套损坏率达到了64.42%，而发生在上部0－400m井段的套管损坏率为12.68%。
通过统计还发现热采井套管损坏主要发生在4－6周期，分析原因主要是套管残余应力引起的。
通过进一步研究发现造成套管先期损坏的原因是：◆热应力大是造成套管损坏的主要原因◆油井出砂也是套管损坏的重要原因◆API圆螺纹接头和偏梯形螺纹接头不适合热采井要求◆水泥封固质量不好与水泥环空段套管易变形◆隔热管和隔热措施不利影响很大从上面的研究可以发现，造成热采井套管先期损坏的原因是很多的。
要想解决热采井套管先期损坏就必须进行系统研究，并把热采井的完井作为一个系统工程来考虑是热采井完井工程的正确技术思路。
针对热采油井套管损坏的原因在热采井完井设计上进行综合考虑，采取综合措施减少套管先期损坏是热采井完井中的关键技术。
3.2热采稠油井完井方法选择与应用造成套管先期损坏的原因很多，不同完井方法是影响套管损坏的重要因素。
针对辽河油田稠油热采，地层出砂的具体情况，直井和定向井完井主要采取射孔完井和先期防砂完井，从调查的结果来看采用先期防砂完井有利于延长热采井套管寿命，其主要原因是采用先期防砂完井可以防止地层出砂，因此有利于延长套管寿命。
其次，先期完井由于筛管和套管连续用铅封或封隔器，有利于释放掉部分热应力，这样也可以减少套管热应力，有利于延长套管寿命。
采用先期完井是有条件的，并非所有油井均可以采用。
由于先期完井难以分段开采及实施分层作业等措施，对于需要采取增产措施的油井及有水层易产生水窜的油层是不可以用先期完井的，必须用射孔完井并进行管内防砂。
在“八五”期间通过对典型区块的研究，形成了一套符合辽河油田稠油热采油藏及开采工艺水平的完井方法，经十多口水平井的现场实验后，证明这一套井身结构是合理的的，是适合辽河油田现场实际的。
作为稠油水平井完井方法主要内容就是先期完井，其具体井身结构为9 5/8"套管下到水平井入靶点，接着用8 1/2"钻头钻完水平段再下入筛管形成上固下不固的完井方法。
稠油侧钻水平井完井方法锦91块沙一段于1组油层上部30～40m处有一含水层，厚度为20～30m，位于侧钻窗口以下造斜段内，该块为稠油油层；根据直井开采经验，该地区一但顶水下窜就会形成产水不产油的局面，因此该块油井完井的关键技术之一就是控制顶水下窜；在直井完井时，一般采用固井完251252成，对固井质量要求特别高，由于地层水比较活跃，固井质量难以保证，直井也时有发生水窜现象。
因此工程院研究了用超细水泥进行先期堵水工艺技术。
经现场应用证明其效果良好。
3.3热采稠油井套管设计热采井套管设计主要包含3个方面的内容：套管的选择、套管强度计算、套管热应力减少。
套管的选择是热采井完井设计的重要技术问题。
辽河油田在热采井套管的选择上最初是按普通油井进行选择与设计，出现问题后又按国外通用的热采井套管，N80套管进行设计。
经几年的现场应用证明N80套管要优于原来使用的J55套管，但套管损坏依然十分严重。
经进一步研究，计算和国内外的实验都表明稠油热采井套管的最大热胀应力发生在封隔器附近以及以下油层部位的套管上，其值在700MPa 以上，超过了N80套管屈服极限值。
因此选用N80套管是难以满足油井实际需要的。
由于现有套管在现场应用中很难满足稠油热采井要求，辽河油田与钢管厂合作选择TP100H 钢材生产套管。
TP100H 钢材是一种合金钢，经石油总公司管材研究所做了全面评价试验， TP100H 钢材各项性能均优于常用的N80套管，它完全满足API 套管钢材的参数要求。
因此辽河油田热采井套管选择了TP100H 钢材套管。
热采井套管丝扣可选的有三种丝扣，其一是长园扣，第二种是偏梯扣，第三种是特殊丝扣。
这几种丝扣中以偏梯扣和特殊丝扣抗拉力较大。
而特殊丝扣是近年发展起来的新扣型，虽然效果很好但它的成本较高。
因此辽河油田与国外一样选用偏梯扣作为一般热采井油层套管。
稠油热采井套管设计计算主要是热应力计算问题。
热载荷的数值首先与套管温度的升高有关，同时与管材性质、管柱结构及围岩物性等参数有关。
由于封隔器以下的升温值基本相同，因此热胀内力最大的截面位置应该出现在封隔器以下的弯曲管段内。
如果没有弯曲管段，则封隔器以下直管段内各处的热胀内力基本是均匀分布。
但在套管接箍附近的局部范围内，由于接箍旁边的水泥环台肩，在套管柱热胀时会在管壁上产生局部围压，形成局部热胀内力。
由于封隔器部位套管柱的温度有突变，最大的局部热胀内力发生在封隔器附近的接箍端部套管截面内。
大量现场实况调查及理论研究结果表明，注蒸汽热采井套管柱发生强度破坏的主要部位是在封隔器以下的油层段及封隔器附近的井段。
主要破坏形式为拉断。
因此，计算注蒸汽热采井套管柱的强度，只关注最大热载荷及其相应的热应力是不够的，应该进一步关注吐液降温之后的残余拉伸应力。
因为这种残余拉伸应力才是和热采井套管主要破坏形式直接相关的。
以残余拉伸应力作为强度判据时，相应的安全系数应该取得稍大一些，和常温固井状态下采用的抗拉安全系数统一起来，采用1.6-1.8比较合理。
这样处理可使注蒸汽热采井套管柱的设计获得安全而又经济的方案。
套管柱上主要的强度危险区有以下二个：（1）封隔器以下高温区的管段（含直管段和弯管段），这里的热胀轴向压力最大，热胀弯矩也可能很大，同时还有固井时留下的初始应力（含预拉应力及弯管段的弯曲应力）。
