CAD技巧120个绝对实用

CAD‎快捷命令（一）字母类1、对象特性ADC, *ADCENT E R（设计中心“Ctrl＋2”）CH, MO *PROPER T IES(修改特性“Ctrl＋1”) MA, *MATCHP R OP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETY P E（线形）LTS, *LTSCAL E（线形比例）LW, *LWEIGH T（线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDI T（编辑属性）BO, *BOUNDA R Y（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTION S（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTI N GS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIE W（打印预览）TO, *TOOLBA R（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGO N（正多边形）REC, *RECTAN G LE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPS E（椭圆）REG, *REGION（面域MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLOD E（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETC H（拉伸）LEN, *LENGTH E N（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFE R(倒角) F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLIN E AR（直线标注）DAL, *DIMALI G NED（对齐标注）DRA, *DIMRAD I US（半径标注）DDI, *DIMDIA M ETER（直径标注）DAN, *DIMANG U LAR（角度标注）DCE, *DIMCEN T ER（中心标注）DOR, *DIMORD I NATE（点标注）TOL, *TOLERA N CE（标注形位公差）LE, *QLEADE R（快速引出标注）DBA, *DIMBAS E LINE（基线标注）DCO, *DIMCON T INUE（连续标注）D, *DIMSTY L E（标注样式）DED, *DIMEDI T（编辑标注）DOV, *DIMOVE R RIDE(替换标注系统变量) （二） CTRL快捷键【CTRL】＋1 *PROPER T IES(修改特性) 【CTRL】＋2 *ADCENT E R（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLI P（剪切）【CTRL】＋C *COPYCL I P（复制）【CTRL】＋V *PASTEC L IP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三） 功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）CAD制图规范一）、基本要求1．所有设计室出图纸都要配备图纸封皮、图纸说明、图纸目录。

提高CAD效率的十个小窍门CAD（Computer-Aided Design）是一种用于辅助设计和制图的计算机软件，被广泛应用于建筑、机械、电子等行业。

如何提高CAD的使用效率成为很多设计师和工程师关注的问题。

在本文中，我们将分享十个小窍门，帮助您更高效地使用CAD软件。

1. 学会使用快捷键：熟练掌握CAD软件的快捷键，可以大幅提高工作效率。

例如，Ctrl+C和Ctrl+V可以复制和粘贴对象，Ctrl+Z可以撤销上一步操作，Alt+Tab可以在不同的应用程序之间切换。

2. 使用鼠标滚轮：CAD软件通常支持鼠标滚轮进行缩放，这一功能非常实用。

通过按住鼠标滚轮并上下滚动，您可以快速调整绘图的比例，提高浏览效率。

3. 定义自己的快捷工具栏：大多数CAD软件都允许用户自定义快捷工具栏，将常用的命令和工具放置在易于访问的位置。

通过设置自定义的快捷工具栏，您可以节省找寻命令的时间，提高工作效率。

4. 使用图层管理：图层管理是CAD软件中非常重要的功能之一。

合理地使用图层，将不同的对象放置在不同的图层上，可以使绘图更加清晰明了，便于编辑和控制显示。

学会灵活运用图层管理功能，可以提高CAD使用的效率。

5. 制定模板文件：定制自己的CAD模板文件非常有助于提高工作效率。

通过事先设置好图纸尺寸、单位、样式等参数，并且将常用的图层、标注和样式等保存在模板文件中，您可以在新的项目中快速启动绘图工作。

6. 多使用命令别名：CAD软件通常提供给用户自定义命令别名的功能。

通过为常用的命令设置简短且易于记忆的别名，您可以在输入命令时更加快速和准确，提高效率。

7. 使用动态输入：许多CAD软件具有动态输入功能，可以在绘图过程中显示实时的数值输出。

这一功能可以帮助您更加精确地进行尺寸和位置的调整，避免出现错误，并提高工作效率。

8. 掌握键盘输入技巧：在CAD中，键盘输入命令是非常重要的。

熟练掌握键盘输入命令的技巧，可以更加高效地使用CAD软件。

CAD技巧 120个绝对实用！1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】CA有时我们会碰到这样的问题比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体这时可以如下解决()进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令：PICKADD 值：0/15.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等~6.【鼠标中键不好用怎么办呀】正常情况下CAD的滚轮可用来放大和缩小，，，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人这时只需调下系统变量mbuttonpan即可初始值： 1支持菜单 (.mnu) 文件定义的动作当按住并拖动按钮或滑轮时，支持平移操【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）op----显示------图形窗口中显示滚动条即可10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容这样用2002 2004 2006都可以打开了方便操作11.【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】op选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表表告诉我你不会建12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】答：用处很大。

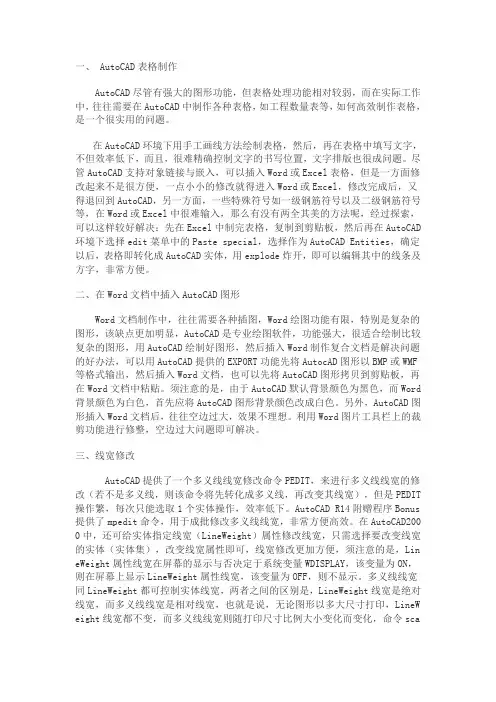

一、 AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。

尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD 环境下选择edit菜单中的Paste special，选择作为AutoCAD Entities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。

二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF 等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

须注意的是，由于AutoCAD默认背景颜色为黑色，而Word 背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。

另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。

利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。

88CAD使用技巧一、CAD使用中，先设置图层，例如：轮廓线、中心线、尺寸线a)轮廓线，线宽选择默认，0.3mmb)中心线，颜色选择红色，线型特性图标“continuous”，单击“加载”按钮，选择“center”，在选择线型，选择新加载的“center”，确定。

c)尺寸线，颜色选择蓝色。

二、一些简单的图形画法a)快捷键：直线：Lb)圆：C三、对修建按钮的使用：，a)选择图形作为修建的边界，b)空格键c)对你要修建的图形进行单击，空格就ok四、中心线的画法a)打击功能区的极轴b)利用对象捕捉，选择你需要标注的中心（例如圆的圆心），利用极轴平行移动，到合适位置单击，继续选择，再向相反的方向移动。

五、尺寸线—标注，在标注里面的线性，选择要标注的两个图形：直线，圆等等，可以方便的对图形的尺寸进行标注，不需要画直线或者箭头。

a)可以对圆的半径或者直径进行标注b)可以对标注的尺寸进行修改，图形上的尺寸标注成你希望的。

以上操作详见2012-2-26.dwg。

六、两个圆之间画切线，a)画两个圆，命令行输入：L，画直线的命令，空格，按住ctrl，右击鼠标，选择切点，鼠标移动到圆上面出现：，重复刚才操作，按住ctrl，右击鼠标，选择切点，鼠标移动到另外一个圆上面出现，，单击，两个圆的切线就完成了。

七、捕捉、栅格、正交、极轴：a)捕捉：只能按照默认或者用户指定的间距移动b)栅格：辅助定位对象，并直观显示对象之间距离c)正交：画图时只能沿着水平或者垂直方向移动d)极轴：默认情况下：极轴增量角为90，要想修改增量角，右击极轴进行设置，修改增量角，例如30，就可以画30的倍数的角度。

八、对象捕捉、对象追踪：a)对象追踪：表示系统捕捉到对象上的特定点后，可以继续根据设置进行正交或者极轴追踪（角度取决于极轴设置的增量角），例如：进行极轴追踪，可以将作左图的原来的标注，移动成有图的形状，选择你要移动的图形，即可操作（见2012-2-26.dwg）九、利用DYN，可进行动态输入，a)例如利用DYN：画直线，可以标注角度和长度。

首先，我想和百度文库的管理员说明一下，这篇文章绝对是我自己总结了两年的经验，请不要不允许我公开此文，老是说要我检查是否在文档内容、标题、简介中加入了任何与宣传推介有关的语句或联系方式.了可以吗？！！？！？！？绝对实用的文章,CAD技巧总结,CAD快捷键,天正学习笔记,是作者在工作过程中不断总结归纳的,总结了两年了,还在不断发现并总结,是不得多得的学习天正CAD的教程及方法天正在工作中使用AutoCAD时，会用到各种各样的第三方工具箱。

但是大部分的第三方工具箱都得手动加载，费时费力。

本文介绍了启动AutoCAD时自动加载第三方工具箱。

步骤：工具---加载应用程序---内容----添加（高版本天正可以转到相应级别低版本即可打开，但是高版本CAD要转到当前使用版本CAD更低版本才可以，比如用的是2007CAD，到底版本就要导出到2004才可以打开越高版本的天正越好用，但是天正2014的某些功能没有天正7好用，比如图库，建议两个版本一起安装经实践，CAD2009以上版本太花哨，2008的功能基本可以满足使用要求。

2009以上版本用来自动修复图形或者检查图形未闭合部位即可。

CAD2008打印的时候会有图形缺失，解决方法：文件—绘图实用程序—核查—是否检查错误，输入Y，回车，在打印即可。

或者将CAD图形复制到另一个文件中。

），CAD快捷键（网上那篇3天学会CAD整理版）蓝色字体标示认为有用的除了此篇文章，还要看其他“我CAD技巧”开头的文件，在百度文库按：技巧，经验，心得，体会，总结等字眼搜索天正自定义工具栏设置方法：ZDY-空格-工具条-选择相应菜单组中的命令-加入-确定重装天正和CAD要设置的一．D:\快盘\▌我，所有建筑设计相关的东西文件夹\软件\CAD快捷键文件acad.pgp二．我CAD技巧2，CAD设置，选打钩的,作者的CAD界面功能键摆放习惯.jpg三．我设置的天正快捷键：`TResetLayer图层恢复1 TOffLayer关闭图层2 TSelObj对象选择4 TMkHide局部隐藏0TLocVis局部可见6TUnHide恢复可见7TDragCopy自由复制8TDragMove自由移动9PAN平移vrevcloud修订云线3TOffOtherLayer关闭其他5TDimMP逐点标注KTHatchAddHole图案加洞GTDimWall墙厚标注一，三还可以用自定义中的导出，导入来实现二，四．工具---加载应用程序---内容---（加载“D:\快盘\▌我，所有建筑设计相关的东西文件夹\软件\”中的以下两个内容）多段线添加顶点,使用方法，在CAD中输入命令AP按提示加载后，再输入命令APV（现改为AQ了）即可加载.lsp CAD工具箱5.8,我设置的贱人工具箱快捷键：Y和jr两个.VLX五．我：有时候需要修复CAD，不要用安装包里的ACAD.MSI，经测试是修复不了的，点控制面板卸载程序里的卸载，出现的界面里有修复功能。

七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

如果是3D鼠标，则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。

1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。

1.5、经常查看命令区域的提示，按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。

为了了解cad概念，以下介绍几个基本的命令。

2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。

在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。

或者输入C闭合。

举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。

重复单击另一点，回车。

输入：C回车。

直线闭合，形成一个三角形。

2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。

快捷键：PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例：绘制一个异形柱截面命令行输入：PL，回车。

指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。

输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。

输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。

输入：L,切换到绘制直线，单击一点，绘制一段直线。

输入：A，绘制一个圆弧与开始点闭合为一个界面形状。

接下来就可以定义一个异形截面的柱，来选择该多段性即可。

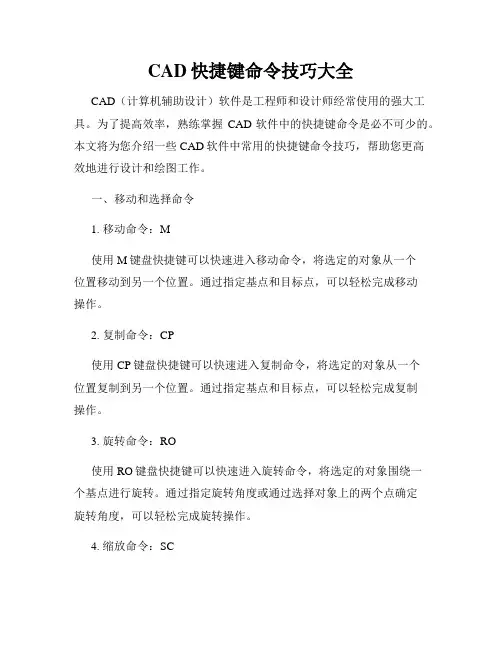

CAD快捷键命令技巧大全CAD（计算机辅助设计）软件是工程师和设计师经常使用的强大工具。

为了提高效率，熟练掌握CAD软件中的快捷键命令是必不可少的。

本文将为您介绍一些CAD软件中常用的快捷键命令技巧，帮助您更高效地进行设计和绘图工作。

一、移动和选择命令1. 移动命令：M使用M键盘快捷键可以快速进入移动命令，将选定的对象从一个位置移动到另一个位置。

通过指定基点和目标点，可以轻松完成移动操作。

2. 复制命令：CP使用CP键盘快捷键可以快速进入复制命令，将选定的对象从一个位置复制到另一个位置。

通过指定基点和目标点，可以轻松完成复制操作。

3. 旋转命令：RO使用RO键盘快捷键可以快速进入旋转命令，将选定的对象围绕一个基点进行旋转。

通过指定旋转角度或通过选择对象上的两个点确定旋转角度，可以轻松完成旋转操作。

4. 缩放命令：SC使用SC键盘快捷键可以快速进入缩放命令，通过指定缩放比例或通过选择对象的两个点来调整对象的大小。

通过缩放命令，可以轻松改变对象的尺寸。

5. 镜像命令：MI使用MI键盘快捷键可以快速进入镜像命令，将选定的对象以一个指定的轴为镜像线进行镜像操作。

镜像操作可用于在设计中创建对称的图案。

6. 选择命令：SELECT使用SELECT键盘快捷键可以快速进入选择命令，通过框选、选择单个对象或选择多个对象的方式来选定需要操作的对象。

选择命令是CAD中最常用的命令之一，提高了设计和编辑的效率。

二、绘图和编辑命令1. 直线命令：LINE使用LINE键盘快捷键可以快速进入直线命令，通过指定起点和终点，可以绘制直线。

直线命令是CAD中最基本的绘图命令之一。

2. 圆命令：CIRCLE使用CIRCLE键盘快捷键可以快速进入圆命令，通过指定圆心和半径，可以绘制圆形。

圆命令是CAD中常用的绘图命令之一。

3. 弧命令：ARC使用ARC键盘快捷键可以快速进入弧命令，通过指定弧的起点、终点和半径或通过选择需要弧化的对象，可以绘制弧。

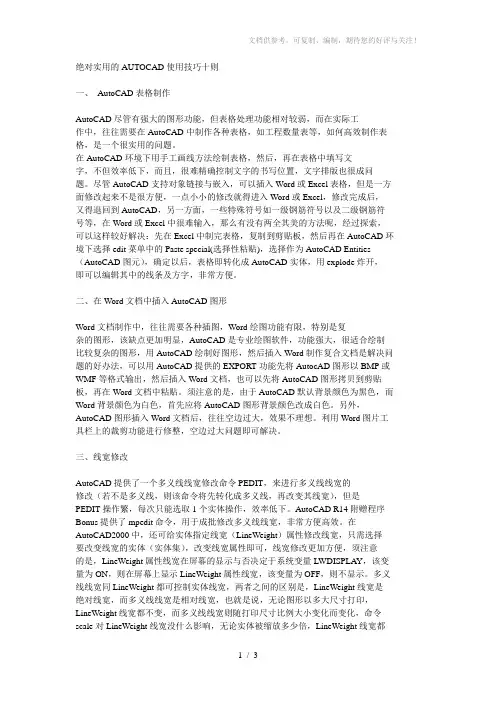

绝对实用的AUTOCAD使用技巧十则一、AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。

尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special(选择性粘贴)，选择作为AutoCAD Entities （AutoCAD图元），确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。

二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。

另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。

CAD修改命令的实用技巧CAD（计算机辅助设计）是一款常用的设计软件，它不仅可以绘制2D和3D图形，还可以对已有的图形进行修改。

在进行CAD图形修改时，熟练掌握一些实用的CAD修改命令技巧可以提高工作效率和图形质量。

本文将介绍一些常用的CAD修改命令的实用技巧。

1. 移动命令（Move）：移动命令可以将选定的对象从一个位置移动到另一个位置。

要使用移动命令，首先选择要移动的对象，然后指定移动的基点和移动的目标位置。

在移动命令中，可以使用相对距离或绝对坐标来指定移动的距离和目标位置。

此外，还可以使用复制选项将选定的对象复制到目标位置。

2. 复制命令（Copy）：复制命令可以将选定的对象复制到指定位置。

与移动命令类似，复制命令也可以使用相对距离或绝对坐标来指定复制的距离和目标位置。

复制命令还提供了镜像复制选项，可以将选定的对象按照指定的镜像轴进行复制。

3. 旋转命令（Rotate）：旋转命令可以将选定的对象按照指定的旋转角度进行旋转。

要使用旋转命令，选择要旋转的对象，然后指定旋转的基点和旋转的角度。

在旋转命令中，可以选择参考角度来确定旋转的方向。

4. 缩放命令（Scale）：缩放命令可以根据指定的比例因子对选定的对象进行缩放。

要使用缩放命令，首先选择要缩放的对象，然后指定缩放的基点和缩放的比例因子。

缩放命令还提供了通过指定基准点和目标点来缩放对象的选项。

5. 偏移命令（Offset）：偏移命令可以在选定的对象旁边创建一个平行的副本。

要使用偏移命令，选择要偏移的对象，然后指定偏移的距离和偏移的方向。

偏移命令还提供了通过指定多个偏移距离和方向来一次性生成多个平行副本的选项。

6. 镜像命令（Mirror）：镜像命令可以将选定的对象进行镜像对称。

要使用镜像命令，选择要镜像的对象，然后指定镜像的轴线。

镜像命令还提供了通过指定多个镜像轴线来一次性进行多个镜像的选项。

7. 数组命令（Array）：数组命令可以在选定的对象周围创建一组对象的副本。

CAD技巧大集合1.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.也可以按住shift键选择多选的图元, 取消选择。

在选择时, 随便输入两个字母, 如mn, 这时你会发现command命令行出现一大串提示, 包括fence、wc、wf等, 很方便的。

2.AutoCAD裁剪技巧如要对部分圆(可以是其他边框)外的直线进行裁剪, 普通办法就是选择裁剪边界后再选择要裁剪的线段即可, 实际上AutoCAD还有较为简捷的办法, 其做法如下:1.按常规执行裁剪命令, 选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence）, 回车确认；3.在提示: First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线, 回车确认即可。

尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时, 则剪去以后一次的部分（这点很重要哦）。

3.选择技巧用户可以用鼠标一个一个地选择目标, 选择的目标逐个地添加到选择集中, 另外, AutoCAD还提供了Window（以键入“w”响应Select object: 或直接在屏幕上自右至左拉一个矩形框响应Select object: 提示）, Crossing（以键入“C”响应Select object: 或直接在屏幕上自左至右拉一个矩形框响应Select object: 提示）, Cpolygon（以键入“CP”响应Select object: ）, Wpolygon（以键入“WP”响应Select object: ）等多种窗口方式选择目标, 其中Window及Crossing用于矩形窗口, 而Wpolygon及Cpolygon用于多边形窗口, 在Window及Wpolygon方式下, 只有当实体的所有部分都被包含在窗口时, 实体才被选中, 而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内, 实体就被选择像。

AUTOCAD使用CAD画图的目的是什么。

我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。

而图纸，就是一种直观、准确、醒目、易于交流的表达形式。

所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。

有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。

清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。

一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠……。

除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。

图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。

准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000X2000，而实际量量是1250X2100；更常见的错误是分明是3000宽的一条线，量出来却是2999.87。

制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。

我们在使用CAD绘图时，无时无刻都应该把以上两点铭刻在心。

只有做到这两点，才能够说绘图方面基本过关了。

图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。

能够高效绘图，好处不用多说，如果每人都能提高20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。

清晰、准确、高效是CAD软件使用的三个基本点。

在CAD软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、高效这三方面来编排的。

我们在学习CAD中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。

47个CAD使用技巧CAD对于设计师是一项非常重要的工具，用的好的话可以大大提升工作效率。

如果做设计连CAD都用不顺溜的话，除了影响工作，还会对自己的情绪造成一定干扰。

今天小编向牛人请教了CAD制图技巧，偷偷的透露给各位。

1、CTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。

操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效。

2、Ctrl键无效之解决办法有时我们会碰到这样的问题：比如，CTRL+C（复制） CTRL+V（粘贴） CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下。

操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。

3、填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。

OP---------显示-----------应用实体填充（打上勾）4、加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。

这时可以如下解决()：进入OP（选项）---------选择-----------SHIFT 键添加到选择集（把勾去掉）；用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

命令：PICKADD 值：0/15、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等。

6、鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。

最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。

2、把大的图形分解成多个小图形，可以更好地控制和操作。

3、当绘制连线的时候，尽量平稳一些以提高精度。

4、当绘制线条时，尽量使用虚线或者点线来提高精度。

5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。

6、使用“缩放”命令来改变图形的大小。

7、使用“双击收缩”命令来精确控制线条随点的移动。

8、使用CAD中的“自动三角剪”命令来加快绘图速度。

9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。

10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。

11、使用CAD中的“快速图块”命令来提高处理速度。

12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。

二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。

2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。

3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。

4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。

1．打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，把旧图以图块形式插入即可。

2．样板文件的作用？（1）样板图形存储图形的所有设置，还可能包含预定义的图层、标注样式和视图。

样板图形通过文件扩展名【.dwt】区别于其他图形文件。

它们通常保存在template目录中。

（2）如果根据现有的样板文件创建新图形，则新图形中的修改不会影响样板文件。

可以使用随程序提供的一个样板文件，也可以创建自定义样板文件。

3．打开dwg文件时，系统弹出【AutoCAD消息】对话框提示【图形文件无效】，告诉用户文件不能打开怎么办？这种情况下可以先退出打开操作，然后打开【文件】菜单，选【图形实用工具︱修复】命令，或者在命令行直接用键盘输入【recover】，接着在【选择文件】对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。

4．从备份文件中恢复图形首先要使文件显示其扩展名（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，把【隐藏已知文件类型的扩展名】前面的钩去掉）；其次要显示所有文件（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，【隐藏文件和文件夹】选择列表，选【显示隐藏的文件、文件夹和驱动器】）；再次找到备份文件（它的位置可以在AutoCAD【工具】菜单，选项，【文件】选项卡，【临时图形文件位置】查到），将其重命名为【.DWG】格式；最后用打开其他CAD 文件的方法将其打开即可。

5．AutoCAD中的工具栏不见了怎么办？选择【工具】菜单，选项，【配置】选项卡，【重置】按钮；也可用命令MENULOAD，然后点击浏览，选择ACAD.MNC加载即可。

6．如何关闭CAD中的*BAK文件？（1）选择【工具】菜单，选项，选【打开和保存】选项卡，再在对话框中将【每次保存时均创建备份副本】前的对钩去掉。

（2）也可以用命令ISAVEBAK,将ISAVEBAK 的系统变量修改为0，系统变量为1 时，每次保存都会创建【*BAK】备份文件。

圆弧对齐文字命令：arctext字母、数字字体名：romans.shx 汉字字体名：仿宋_GB2312%%p:正负符号%%d:度数符号%%c:直径符号CAD快捷命令L————直线C————圆REC————矩形O————便移M————移动CO————复制RO————旋转T————文字TR————减切PL————多段线E————删除MA————匹配U————返回P————图纸移动Z————缩放MO————属性LI————面积统计S————拉升SC————比例缩放X————扎开CAD常用快捷键AIT+O+C--颜色（以下省AIT+O）+N--线型+L--图层+W--线宽+S--文字样式+D--表注样式+Y--打印样式+P--点样式+M--多线样式+V--单位样式+T--厚度+A--圆形界线+R--重命名绘图用（直接命令）：OT--单行文字T --多行文字B --创建块（重）I --插入块（重）A --弧线MI--镜像M --移动（关于这个命令还是试试吧）SC--比例LEN--拉伸（重）F1~F11的作用：F1---帮助F2---文本窗口F3---对象捕捉F4---（忘了）F5---等轴测平面F6---坐标F7---栅格F8---正交F9---捕捉F10--极轴追踪F11--对象追踪顺便加个金属材质的调节数据吧，我用觉得这个效果好些，也许用的到：金属：100/20/50，反光100CAD常用快捷键AutoCAD2002快捷键3A---使用物成3D阵列3DO---旋转空间视角3F---创建3F面3P---指定多线段的起点A---圆弧AA---计算机面积和周长AL---对齐AR---阵列ATT---属性定义ATE---块属性B---定义块BH---定义图案填充BO---创建边界BR---打断C---圆CH---修改物体特性CHA---倒直角COL---颜色CO---复制D---标注设置DAL---标注DAN---角度标注DBA---圆弧标注DCE---圆心标记DCO---连续标注DDI---测量圆和圆弧直径DO---同心圆环DOV---修改标注变量DRA---标注半径DIV---等分DI---测量DT---输入文本DV---相机调整E---删除ED---修改文本EL---椭圆EX---延伸EXIT---退出EXP---输出数据EXT---拉伸F---倒圆角FI---选择过滤器G---对象编组GR---选项H---填充HE---关联填充I---插入图元IMP---输入文件IN---布尔运算合集IO---插入文档程序L---线LA---图层编辑LE---文字注释LEN---修改对象长度等数值LI---对象特性显示LO---布局选项LS---命令历史纪录LTC---线型设置LWC---线宽设置LTS---新线形比例因子MC---移动ME---等分ML---多样线MT---文本OS---捕捉设置O---偏移OP---选项ORBIT---旋转P---平移Pl---连续线Po---点Pol---多边形PR---选项PRE---页视图面PRINT---打印PU---清理PE---修改多段线REA---重画REN---重命名REC---矩形REV---旋转成三维面RO---旋转物体S---拉伸SCL---缩放SCR---脚本文件SEC---切实体SHA---着色SL---切面SN---指定捕捉间距SP---拼写检查SPL---样条曲线SI---文字样式SU---布尔运算TO---自定义工具栏TOR---三维圆环TR---修剪UC---用户声标UNI---合并三维体V---视图VP---视点设置W---编写块X---分解XA---样参照文件XB---外部参照锁定XC---剪裁XL---参考线XR---外部参照管理Z---缩放1,绘制线 LINE L构造线 xline XL多线 mline ML多段线 pline PL正多边形 polygon POL矩形 rectang REC圆弧 rc A圆 circle C样条曲线 spline SPL椭圆 ellipse EL插入块 insert I创建块 block B图案填充 bhatch BH; H多行文字 mtext MT2,修改删除 erase E复制对象 copy CO镜像 mirror MI偏移 offset O阵列 array AR移动 move M旋转 rotate RO缩放 scale SC拉伸 stretch S修剪 trim TR延伸 extend EX打断于点 break BR打断 break BR倒角 chamfer CHA圆角 fillet F分解 explode X特性匹配 matchprop MA放弃 CTRL+Z U实时平移 pan P实时缩放 zoom Z特性 CTRL+1 ; CH放弃 U CTRL+Z清除 DEL3、标注及其设置标注样式管理器 DIMSTYLE D,DST创建坐标点标注 DIMORDINATEDOR创建线性尺寸标注 DIMLINEARDLI创建圆或圆弧的中心线或圆心标记 DIMCENTER DCE创建对齐线性标注（斜向）DIMALIGNED DAL创建圆和圆弧的直径标注DIMDIAMETER DDI创建圆和圆弧的半径标注DIMRADIUS DRA创建角度标注 DIMANGULAR DAN创建形位公差标注 TOLERANCETOL4,其它F1 帮助F2 文本窗口F3 对象捕捉F4 数字化仪F5 等轴测平面F6 坐标F7 栅格F8 正交F9 捕捉F10 极轴F11 对象捕捉追踪CTRL+N 新建CTRL+O 打开CTRL+C 关闭CTRL+S 保存CTRL+A 另存为CTRL+V 打印预览CTRL+P 打印CTRL+D 发送度 %%D正负号 %%P直径符号%%C找回CAD字体Posted on Sunday, October 16, 2005 2:46 PM #CAD知识收集用AutoCAD画图的人最烦的就是从别处拷来的图在本机找不到相应的字体，从而出现各式各样的乱码，造成找不到字体的原因是别人使用的字体存放位置和自己机器中的位置不一样，一般的解决办法是重新定义，但有时这种办法并不总是有效，并且在此过程中还可能造成意外错误而使AutoCAD崩溃，更可能造成图形文件被毁。

高级CAD绘图技巧与实例分享在CAD软件中，使用一些高级技巧能够帮助我们更加高效地完成绘图工作。

本文将分享一些实用的CAD绘图技巧，并提供一些实例，帮助大家更好地理解和运用这些技巧。

1. 使用快捷键熟练使用CAD软件的快捷键能够极大提高绘图效率。

比如，通过按下L键可以直接启用直线工具，按下C键可以启用圆弧工具等等。

掌握这些快捷键，能够快速地选择和切换工具，大大加快绘图速度。

2. 多用实体命令在绘制过程中，尽量使用CAD软件中的实体命令，而不要使用复杂的图案填充或切割工具。

实体命令能够更好地处理图形的连续性和一致性，并且在后续编辑时更加方便。

3. 使用图层合理使用图层可以使绘图更加清晰和易于管理。

不同的元素可以放置在不同的图层上，便于后续编辑和调整。

同时，在输出时，也可以方便地对图层进行控制，按需打印或导出。

4. 利用CAD库CAD库是一个存储各种已绘制图形的宝库。

通过使用CAD库，我们可以方便地插入和调整常用的图形元素，无需重复绘制。

此外，我们也可以创建自己的CAD库，将常用的图形元素保存其中，以备日后使用。

5. 使用捕捉和追踪功能CAD软件中的捕捉和追踪功能可以帮助我们更精确地定位和绘制物体。

通过开启捕捉与追踪功能，我们可以轻松地将绘图元素对齐和定位到某个确切的位置，避免出现绘图误差。

6. 控制对象属性CAD软件中的对象属性指的是线条颜色、线宽、图案填充等等。

在绘图过程中，根据需要，我们可以调整不同对象的属性，使绘图更美观和易于理解。

同时，在后续编辑和调整中，也可以方便地修改对象的属性。

下面，我们将通过几个实例来展示上述CAD绘图技巧的具体应用：实例一：制作建筑平面图在CAD软件中，通过使用直线工具、面工具以及图层管理等技巧，我们可以方便地绘制建筑平面图。

通过合理设置图层和捕捉功能，我们可以轻松绘制出建筑的轮廓、墙体和门窗等元素。

实例二：绘制机械零件图对于机械设计师来说，绘制零件图是日常工作的一部分。

CAD 操作技巧1. 执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交叉 Cross"方式，左选与右选的区别是左选必须全部框住才算选中，而右选只要框中图元一小部分就可选中图元。

2. 相对坐标输入点时，在正交状态时，一般输入为：@ x，0或@0，y (例如输入相对坐标“@100，0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0，50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。

3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。

4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。

5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。

6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。

7. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。

8. CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。

9. 空心汉字字形如使用AutoCAD R14-CAD2006中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为空心汉字10. AutoCAD 的中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。

CAD快捷键大全及使用技巧CAD（计算机辅助设计）是一种广泛使用的设计软件，它可以用于制作工程设计图纸、建筑设计、机械设计等。

为了提高工作效率，熟练掌握CAD的快捷键是非常重要的。

本文将为大家介绍CAD的常用快捷键大全及使用技巧。

1. 移动、旋转和缩放：- 移动：M键，然后选择要移动的对象，指定基点和目标位置。

- 旋转：RO键，选择要旋转的对象，指定旋转点和角度。

- 缩放：Z键，选择要缩放的对象，指定基点和缩放因子。

2. 绘制和编辑图形：- 绘制线段：L键，指定线段的起点和终点。

- 绘制圆弧：A键，选择弧的起点、中点和终点。

- 绘制矩形：REC键，指定矩形的对角线的两个点。

- 复制：CO键，选择要复制的对象，指定基点和复制距离。

- 偏移：O键，选择要偏移的对象，指定偏移距离和方向。

3. 图层和打印设置：- 图层设置：LA键，打开图层管理器，可以编辑和管理图层。

- 打印设置：P键，打开打印设置对话框，可以设置纸张大小、打印比例等。

4. 文本和注释：- 单行文本：T键，输入文本内容，指定位置。

- 多行文本：MT键，输入文本内容，选择文本框大小和位置。

- 注释：ATT键，添加和编辑图形的注释，可以选择注释的样式和位置。

5. 三维建模：- 旋转视图：V键，选择旋转视角的基点和目标位置。

- 平移视图：SHIFT+点击鼠标滚轮，拖动鼠标移动视图。

- 镜像：MI键，选择要镜像的对象，指定镜像线。

6. 查找和选择：- 查找：CTRL+F键，输入查找内容，可以查找图层、属性和对象。

- 选择：S键，选择图形对象，可以通过框选、多选等方式进行选择。

7. 存储和导出：- 存储：CTRL+S键，保存当前文件。

- 导出：CTRL+E键，选择要导出的文件格式，设置导出选项。

以上是CAD的常用快捷键大全及使用技巧，掌握这些快捷键可以大大提高工作效率。

希望本文对初学者和CAD用户有所帮助，让大家能够更好地应用CAD软件进行设计和制图。
