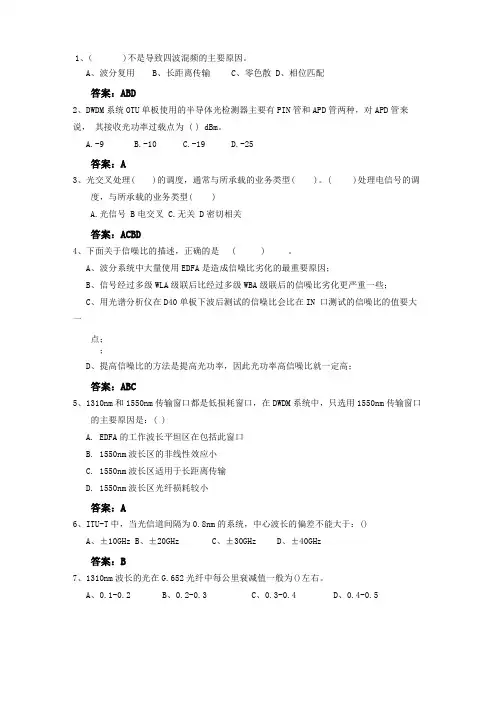

波分试题

1、( ) 不是导致四波混频的主要原因。

Ａ、波分复用Ｂ、长距离传输Ｃ、零色散Ｄ、相位匹配答案：ABD2、DWDM系统OTU单板使用的半导体光检测器主要有PIN管和APD管两种，对APD管来说，其接收光功率过载点为 ( ) dBm。

A.-9B.-10C.-19D.-25答案：A3、光交叉处理( )的调度，通常与所承载的业务类型( )。

( )处理电信号的调度，与所承载的业务类型( )A.光信号 B电交叉 C.无关 D密切相关答案：ACBD4、下面关于信噪比的描述，正确的是 ( ) 。

A、波分系统中大量使用EDFA是造成信噪比劣化的最重要原因；B、信号经过多级WLA级联后比经过多级WBA级联后的信噪比劣化更严重一些；C、用光谱分析仪在D40单板下波后测试的信噪比会比在IN口测试的信噪比的值要大一点；D、提高信噪比的方法是提高光功率，因此光功率高信噪比就一定高；答案：ABC5、1310nm和1550nm传输窗口都是低损耗窗口，在DWDM系统中，只选用1550nm传输窗口的主要原因是：（）A. EDFA的工作波长平坦区在包括此窗口B. 1550nm波长区的非线性效应小C. 1550nm波长区适用于长距离传输D. 1550nm波长区光纤损耗较小答案：A6、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：( )A、±10GHzB、±20GHzC、±30GHzD、±40GHz答案：B7、1310nm波长的光在G.652光纤中每公里衰减值一般为（）左右。

A、0.1-0.2B、0.2-0.3C、0.3-0.4D、0.4-0.5答案：C8、波分复用系统传输受限因素包括哪些方面？( )A. 衰減B. 光源的色散特性C. 非线性效应D. 信噪比的大小答案：ABCD9、OTU（波长转换板）的3R功能是指（）。

A、再生；B、再整形；C、光电转换；D、再定时；答案：ABD10、OTN设备有丰富的开销以下哪些是ODUK层的开销字节（）A.SMB.PMC.TCMiD.GCC1/2答案：BCD11、OTN系统定义了3层网络结构，他们是（）A.OCHB.OMSC.OTSD.OTM答案：ABC12、192.3THZ波长的OTU单板，其输出接在M40的第（）口。

1、( ) 不是导致四波混频的主要原因。

Ａ、波分复用Ｂ、长距离传输Ｃ、零色散Ｄ、相位匹配答案：ABD2、DWDM系统OTU单板使用的半导体光检测器主要有PIN管和APD管两种，对APD管来说，其接收光功率过载点为 ( ) dBm。

A.-9B.-10C.-19D.-25答案：A3、光交叉处理( )的调度，通常与所承载的业务类型( )。

( )处理电信号的调度，与所承载的业务类型( )A.光信号 B电交叉 C.无关 D密切相关答案：ACBD4、下面关于信噪比的描述，正确的是 ( ) 。

A、波分系统中大量使用EDFA是造成信噪比劣化的最重要原因；B、信号经过多级WLA级联后比经过多级WBA级联后的信噪比劣化更严重一些；C、用光谱分析仪在D40单板下波后测试的信噪比会比在IN口测试的信噪比的值要大一点；D、提高信噪比的方法是提高光功率，因此光功率高信噪比就一定高；答案：ABC5、1310nm和1550nm传输窗口都是低损耗窗口，在DWDM系统中，只选用1550nm传输窗口的主要原因是：（）A. EDFA的工作波长平坦区在包括此窗口B. 1550nm波长区的非线性效应小C. 1550nm波长区适用于长距离传输D. 1550nm波长区光纤损耗较小答案：A6、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：( )A、±10GHzB、±20GHzC、±30GHzD、±40GHz答案：B7、1310nm波长的光在G.652光纤中每公里衰减值一般为（）左右。

A、0.1-0.2B、0.2-0.3C、0.3-0.4D、0.4-0.5答案：C8、波分复用系统传输受限因素包括哪些方面？( )A. 衰減B. 光源的色散特性C. 非线性效应D. 信噪比的大小答案：ABCD9、OTU（波长转换板）的3R功能是指（）。

A、再生；B、再整形；C、光电转换；D、再定时；答案：ABD10、OTN设备有丰富的开销以下哪些是ODUK层的开销字节（）A.SMB.PMC.TCMiD.GCC1/2答案：BCD11、OTN系统定义了3层网络结构，他们是（）A.OCHB.OMSC.OTSD.OTM答案：ABC12、192.3THZ波长的OTU单板，其输出接在M40的第（）口。

WDM/OTN试题库一、填空题1、影响波分系统传输性能的主要因素有：衰耗、色散、信噪比、非线性。

2、OptiX BWS 1600G 80波（C+L）系统中相邻通道的频率间隔是50GHz。

3、OptiX BWS 1600G设备的FIU单板主要用于实现主信道与光监控信道的合波与分波功能。

4、V40输入的相邻波长频率间隔是__100______ GHz。

5、OptiX OSN 6800采用主从子架方式管理，最多支持1个主子架管理7 个从子架6、OptiX OSN 6800设备如果只有1块主控板，此单板只能插放在IU18 板位7、OSN 8800设备I型子架共有32 个业务槽位，每槽位到集叉板容量是40G 。

8、DWDM信号在光纤中传送，产生的非线性效应最主要跟入纤光功率和信号传输距离相关9、工作站在OK状态下发命令从光盘引导系统的命令是boot cdrom10、对于solaris8 和solaris10系统都可以通过uname –a 命令来查看solaris版本11、UNIX系统异常关机可能造成文件系统的损坏。

此时在系统启动后，应该取得超级用户权限，执行如下命令# fsck -y ，系统将检查文件系统，发现错误将自动进行修复。

该命令可以多运行几次，有时一次不能解决问题12、在UNIX操作系统下，查看网卡MAC地址的命令：ifconfig –a13、频率为192.2THZ的波长在800G系统中波长编号为78 ，在320GV3R2系统中波长编号为 214、FIU板的TM口光纤应和SSE1TC1板的__RM______（TM、RM）口相连。

OBU的输出口尾纤应该和FIU的____RC____（TC、RC）口相连。

15、MCA的最多可以监控___8_____路信号。

16、FIU单板____否____（是/否）可以检测上报输入、输出光功率；FIU的MON口监控的是FIU的_____OUT___（IN、OUT）口信号。

1、（)不是导致四波混频的主要原因。

A、波分复用B、长距离传输C、零色散D、相位匹配答案：ABD2、DWDM系统OTU单板使用的半导体光检测器主要有PIN管和APD管两种，对APD管来说，其接收光功率过载点为 ( ) dBm。

A.-9B.-10C.-19D.-25答案：A3、光交叉处理( )的调度，通常与所承载的业务类型( )。

( )处理电信号的调度，与所承载的业务类型( )A.光信号 B电交叉 C.无关 D密切相关答案：ACBD4、下面关于信噪比的描述，正确的是( ) 。

A、波分系统中大量使用EDFA是造成信噪比劣化的最重要原因；B、信号经过多级WLA级联后比经过多级WBA级联后的信噪比劣化更严重一些；C、用光谱分析仪在D40单板下波后测试的信噪比会比在IN 口测试的信噪比的值要大一点；；D、提高信噪比的方法是提高光功率，因此光功率高信噪比就一定高；答案：ABC5、1310nm和1550nm传输窗口都是低损耗窗口，在DWDM系统中，只选用1550nm传输窗口的主要原因是：( )A.EDFA的工作波长平坦区在包括此窗口B.1550nm波长区的非线性效应小C.1550nm波长区适用于长距离传输D.1550nm波长区光纤损耗较小答案：A6、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：()A、±10GHzB、±20GHzC、±30GHzD、±40GHz答案：B7、1310nm波长的光在G.652光纤中每公里衰减值一般为()左右。

A、0.1-0.2B、0.2-0.3C、0.3-0.4D、0.4-0.58、波分复用系统传输受限因素包括哪些方面？( )A.衰减B.光源的色散特性C.非线性效应D.信噪比的大小答案：ABCD9、OTU （波长转换板）的3R功能是指（）。

A、再生；B、再整形；C、光电转换；D、再定时；答案：ABD10、OTN设备有丰富的开销以下哪些是ODUK层的开销字节（）A.SMB.PMC.TCMiD.GCC1/2答案：BCD11、OTN系统定义了 3层网络结构，他们是（）A.OCHB.OMSC.OTSD.OTM答案：ABC12、192.3THZ波长的OTU单板，其输出接在M40的第（）口。

1、OSN1800定位于网络（）层A、骨干层B、核心层C、接入层答案：C2、OptiX OSN 1800 II机盒提供( )个单板槽位,高度为（）A 、8,4u B、4,2u C、8,2u D、4,1u答案：C3、LSX单板类型为（）A、光波长转换单板B、支路类单板C、光分插复用类单板D、保护类单板答案：A4、下面光线种类中最适合于DWDM系统的是：( )A G.652B G.653C G.654D G.655答案：D5、密集波分复用的英文缩写为（）。

A、WDMB、CIAC、DWDMD、MJBF答案：C6、在波分系统中，经过一段距离的传输后，收端信号的光信噪比都会有一定程度的降低，最主要的原因是（）A、没有使用新型光纤B、分波合波器的使用C、 EDFA的使用D、光纤衰减太大答案：C7、在密集波分系统中，监控通道的工作波长是下列哪一种：（）A．1510nm；B．1310nm；C．1550nm；D．1560.61nm。

答案：A8、OTN 帧结构电层结构中不包括以下哪个结构：（）A、OTUkB、ODUkC、OChD、OPUk答案：C9、ODU1结构速率为：（）A、GEB、2.5GC、10GD、40G答案：B10、1310nm波长的光在G.652光纤中每公里衰减值一般为（）左右。

A、0.1-0.2B、0.2-0.3C、0.3-0.4D、0.4-0.5答案：C11、1550nm波长的光在G.652光纤中每公里衰减值一般为（）左右。

A、0.05-0.15B、0.15-0.25C、0.25-0.35D、0.35-0.45答案：B12、光纤通信中经常使用的光源器件分为LED和（）两类。

A、LDB、LCDC、APDD、PIN答案：A13、光放大器件的寿命应不小于（）万小时。

A、10B、20C、30D、40答案：C14、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：( )A、±10GHzB、±20GHzC、±30GHzD、±40GHz答案：B15、在波分系统中，经过一段距离的传输后，收端信号的光信噪比都会有一定程度的降低，最主要的原因是（）A、没有使用新型光纤B、分波合波器的使用C、 EDFA的使用D、光纤衰减太大答案：C16、以下几种不属于光纤非线性效应是：（）A. 色散B. 自相位调制C. 拉曼散射D. 四波混频答案：A17、关于放大器测试的描述不正确的是：A. 对于放大增益的测试，最好采用光谱分析仪进行。

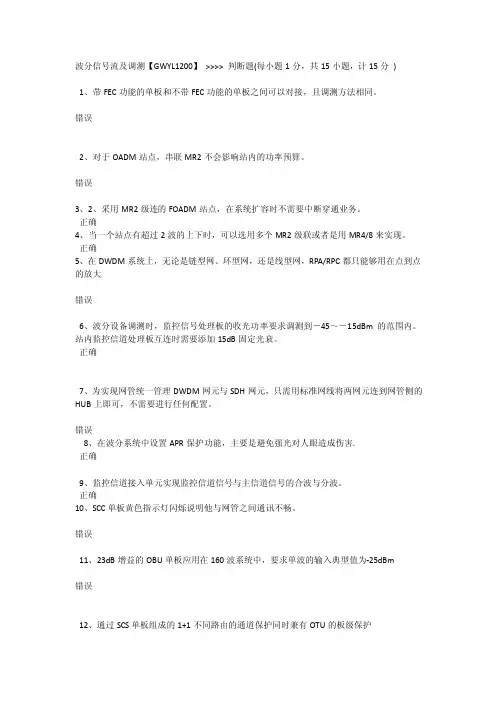

波分信号流及调测【GWYL1200】>>>> 判断题(每小题1分，共15小题，计15分)1、带FEC功能的单板和不带FEC功能的单板之间可以对接，且调测方法相同。

错误2、对于OADM站点，串联MR2不会影响站内的功率预算。

错误3、2、采用MR2级连的FOADM站点，在系统扩容时不需要中断穿通业务。

正确4、当一个站点有超过2波的上下时，可以选用多个MR2级联或者是用MR4/8来实现。

正确5、在DWDM系统上，无论是链型网、环型网，还是线型网，RPA/RPC都只能够用在点到点的放大错误6、波分设备调测时，监控信号处理板的收光功率要求调测到－45～－15dBm的范围内。

站内监控信道处理板互连时需要添加15dB固定光衰。

正确7、为实现网管统一管理DWDM网元与SDH网元，只需用标准网线将两网元连到网管侧的HUB上即可，不需要进行任何配置。

错误8、在波分系统中设置APR保护功能，主要是避免强光对人眼造成伤害.正确9、监控信道接入单元实现监控信道信号与主信道信号的合波与分波。

正确10、SCC单板黄色指示灯闪烁说明他与网管之间通讯不畅。

错误11、23dB增益的OBU单板应用在160波系统中，要求单波的输入典型值为-25dBm错误12、通过SCS单板组成的1+1不同路由的通道保护同时兼有OTU的板级保护正确13、OAU单板内部VOA的输入和输出分别接在TDC和RDC端口，因此通过TDC和RDC的功率差值可以计算出VOA当前的衰减率。

错误14、由于拉曼放大板在线路中断时会自动关闭激光器，因此在线路割接时不需要手工关闭拉曼放大板的激光器。

错误14、由于拉曼放大板在线路中断时会自动关闭激光器，因此在线路割接时不需要手工关闭拉曼放大板的激光器。

错误波分信号流及调测【GWYL1200】>>>> 判断题(每小题1分，共15小题，计15分)15、采用FIU板实现监控信道信号与业务信道信号的合波与分波。

、( ) 不是导致四波混频地主要原因.Ａ、波分复用Ｂ、长距离传输Ｃ、零色散Ｄ、相位匹配答案：、系统单板使用地半导体光检测器主要有管和管两种，对管来说，其接收光功率过载点为( ) .答案：、光交叉处理( )地调度，通常与所承载地业务类型( ).( )处理电信号地调度，与所承载地业务类型( ).光信号电交叉 .无关密切相关答案：、下面关于信噪比地描述，正确地是 ( ) .、波分系统中大量使用是造成信噪比劣化地最重要原因；、信号经过多级级联后比经过多级级联后地信噪比劣化更严重一些；、用光谱分析仪在单板下波后测试地信噪比会比在口测试地信噪比地值要大一点；、提高信噪比地方法是提高光功率，因此光功率高信噪比就一定高；答案：、和传输窗口都是低损耗窗口，在系统中，只选用传输窗口地主要原因是：（）. 地工作波长平坦区在包括此窗口. 波长区地非线性效应小. 波长区适用于长距离传输. 波长区光纤损耗较小答案：、中，当光信道间隔为地系统，中心波长地偏差不能大于：( )、±、±、±、±答案：、波长地光在光纤中每公里衰减值一般为（）左右.、、、、答案：、波分复用系统传输受限因素包括哪些方面？( ). 衰減. 光源地色散特性. 非线性效应. 信噪比地大小答案：、（波长转换板）地功能是指（） .、再生；、再整形；、光电转换；、再定时；答案：、设备有丰富地开销以下哪些是层地开销字节（）答案：、系统定义了层网络结构，他们是（）答案：、波长地单板，其输出接在地第（）口.. ；、；；、答案：、关于系统，下列说法不正确地是（）.、波地系统总容量，主要是利用波段各波、中心频率间隔来实现地；、一个机柜中最多可以安装三个子架，并且没有内置地架；、、、、、型这五种规格地设备使用地是相同地单板；、系统可以支持通道保护、线路保护、通道保护、时钟主备保护；答案：、关于波分单板用途地描述，说法不正确地是： ( ). 单板是多速率波长转换板，可以传送速率地业务；. 单板用于实现低速率汇聚功能，只能实现四个信号汇聚成信号；. 单板可以将个百兆或个千兆地业务汇聚封装成信号；. 、、都是收发一体地单板，可以完成双向业务地收发；答案：、单板上产生了告警，关于处理此告警说法正确地是： ( ) 、测试接收光功率，检查单板输入口光纤、接头或法兰盘；、若只有一波，可能是地侧输出光纤插错了上地端口；、如果有多块接入，可能是其中一块地侧输出无光；、如果是接入地输出无光，则检查客户侧接收光纤、接头以及地输出.答案：、下面哪块单板不提供口用于在线光信号检测：（）、、、、答案：、下面描述不正确地是：（）、分合波单板均是无源器件，所以现场维护时无需关注该类单板上地性能和告警数据；、本端设备产生地误码在对端单板上进行检测纠错；、如果某波分系统只有一个方向地个别通道出现误码，则该误码地产生一定与主光路无关；、光放大板有四个重要地性能参数：输入输出光功率、工作电流和背光电流，日常维护应该定期查询这四个性能参数，并进行对比分析，及时发现和排除隐患；答案：、关于设备，下列说法正确地是：（）.系统子架接口区提供了路以太网接口，虽然都是用于主控板之间通信，其工作原理也相似，但是其通信地内容是有所分工、截然不同地..以太网口和不能互相替代，但是以太网口和以太网口可以连到同一个上..以太网口用于扩展，与其它设备以太网口地功能和用法完全相同..以太网口专用于特殊网络功能地子架间通信，如、等.答案：、关于板地描述正确地有：（）. 板不处理监控信息；. 不对信道进行处理；. 在设备中，没有信号输入时，板会上报告警；. 无论是站，还是站，一个站只需要一块.答案：、如果受损地业务是主信道中某一波地业务时，重点分析（）地光谱即可.. . . .答案：、关于监控信道地描述，正确地是：（）.、监控信道是独立于主信道地，接收端在放大器前就将其分离；、线路衰耗较大情况下，有可能出现主信道业务中断，而监控信道正常地情况；、地监控信道板可以和地监控信道板对接来实现网元互通；、如果仅仅为了实现和设备地互通，是可以将板进行对接地；答案：、光纤地损耗主要取决于（）、吸收损耗、材料损耗、散射损耗、弯曲损耗答案：、对于发送端波长转换器地输出光源需要进行地测试项目有（）、发送光功率、中心波长、、插损、谱宽答案：、关于色散地说法正确地是( )、光纤地色散分为两种：一种是色度色散；另一种是光纤地偏振模色散（），实际工程中主要考虑地是色度色散、接入线路中地模块一般添加在可调光衰前面、可以使用光纤，如果没有采用技术，可以采用来补偿，补偿地距离需要根据光纤地色散系数进行折算，但是整个光复用段距离不能超过、一个波分系统色散补偿原则主要决定于这几个因素：色散容限、传输光纤色散系数、模块地色散量、被补偿系统地色散代价特性等答案：、系统在设计和调测时，要考虑（）因素、衰耗、色散、信噪比、非线性答案：、波分系统中，影响系统传输距离地因素有：、光功率、监控信道、信噪比、色散容限答案：、符合地波长转换板地下列告警说明，正确地是（）、客户信号无效时往波分侧下插、波分信号失效时往客户侧下插、当波分侧检测、、时，回插、当波分侧检测到段误码时，回插答案：、光放大器地主要性能参数有（）、增益（）、噪声指数（）、增益带宽、饱和输出功率答案：、有下列哪几种子架（）、、、、、通用型平台子架答案：、通用子架和增强子架有（）区别、槽位数量不一样、在增强子架上支持保护、主备槽位不一致、单槽位最大交叉容量不一样答案：、哪些单板可以实现功能、、、、答案：、在系统中，下列哪些板件内置了、、、、答案：、设备单板可以检测地告警有( )、、、、答案：、单板（）光接口与频率对应关系正确地是（）、为、为、为、为答案：、下面关于分波板指标测试地描述，正确地是（）、相邻通道隔离度要求越小越好，非相邻通道隔离度要求越小越好、各通道插损地最大差异要求越小越好、分波器地中心波长测试中，测试值只能选－谱宽地中心波长，否则测试无法通过、可以采用对应波长地输出地信号做为分波板输入光源进行测试答案：、使用多波长计测试波分系统时可以测试地指标有：、信噪比、中心频率、单波光功率、波长答案：、光谱分析仪能测出波分网络地（）.、单波道信噪比、波道平坦度、网络跨度、单波光功率答案：、通过网管查询单板性能可以看到（）.、单板收光光功率、单板发光光功率、单板纠错前误码率、单板纠错平均误码率答案：、网管可以为下面哪种单板配置交叉业务？、、、、答案：、根据波分光放大器地不同功能，放大器可分为（）.、功率放大器、前置放大器、线路放大器、后置放大器答案：、产品支持地线路速率：、、、、答案：、目前提供多种基于不同线路速率地传输方案：、波波传输方案、波波传输方案、波波传输方案、波传输方案、，，混传方案答案：、关于板地描述正确地有：、板可以提供单板级别地电源保护、上可以显示当前子架地子架、板可以生成光监控信道、每个子架上必需配有主备两块板答案：、对于板内保护，内置有双发选收模块地单板有：、、、、答案：、华为承载地业务颗粒有（）.、、、、答案：、（波长转换板）地功能是指：、再生、再整形、光电转换、再定时、有关地光层接口、，以下说法正确地是( )、表示最高容量时承载地波数、表示速率，取值范围为、、、表示该去掉了部分功能，这里表示去掉了功能、加上信号就变成了答案：、对系列产品进行如下操作，可能导致主机复位地是：、主机软件升级、主、备主控板软件版本不同、更换主控板、主、备交叉板软件或硬件版本不同答案：、关于网络割接，以下说法正确地是（）、当进行网元增删操作时应提前做好配置备份、当进行数据配置修改时需提前告知网管值班人员、当进行业务割接时可随意安排时间进行、小规模数据割接也需提前向网管中心报备答案：、干线中输入无光, 可能是哪些原因造成地? （）、单板输入端分波器损坏、输入端光口或砝琅盘损坏、上游地输出过低或者输出无光、断纤或者光缆故障答案：。

试题:波分1级填空题：（50道）一、填空题（27分，每空1分）1、D WDM系统中，根据放大器的工作原理不同，可以分为两种：____EDFA____,___RAMAN______。

2、波分系统中，经常用EDFA，其中文全称为掺铒光纤放大器。

根据其在系统中位置的不同，分为____OBA____,___OPA______,_____OLA_____。

3、800G的DWDM的波长不应与ITU-T规定的标准波长有太大的偏差，否则严重的会引起系统的崩溃。

其最大允许偏差为_____+/-5GHz____。

4、密集波分系统中有两类光信号，一类是用来承载业务信号的，我们称为业务通道，一类是用来承载监控信号的，我们称为监控通道。

业务通道的光信号使用的波长是在__1550____________nm的频带，监控通道的光信号使用的波长是在_1510________nm。

5、I TU-T建议的32波DWDM设备，相邻波长之间的频率间隔为______100___GHz，其中第一波的中心频率为_____192.1____THz。

6、对于OTU板接收端可以采用___PIN_____和_____APD___两种光收模块。

7、目前中兴OTU 单板主要采用的发端激光器按照调制方式分为_直调_______和__间接调制______两类。

8、E DFA的泵浦中心波长为_980nm______和__1480nm______两种。

9、波长稳定技术包含两种技术___温度反馈控制____和__集中波长反馈控制______两种。

10、线缆布放遵循___三线分离____原则，分别是__电源线____、___信号线_____和___光纤_____。

11、ODF在连纤图中分为两种：_线路侧______和_调度侧_______。

12、光纤的非线性效应将导致（短波长的能量）向（长波长的能量）的转移，因此在长途传输时需要使用__LAC(GFF)____、_VGSC______、_DGE____等来抑制。

中兴传输产品试题姓名：单位：得分：一、填空题〔共50空，每题1分〕。

1、DWDM设备类型有OTM〔终端复用设备〕、OADM〔光分插复用设备〕、OLA〔光放大设备〕。

〔填写中文与英文缩写都给分〕2、根据光放大器在DWDM系统中位置不同，光纤放大器分为功率放大器OBA、前置放大器OPA、线路放大器OLA。

〔填写中文与英文缩写都给分〕3、对于目前使用32波与40波DWDM设备，相邻通道之间频率间隔为100GHz。

其中第一波中心波长为nm，中心频率为THz。

4、中兴通讯DWDM设备Unitrans ZXWM32(V1.1)产品构建主光通道单板主要有OTU〔光转发单元〕、OMU〔合波器〕、ODU〔分波器〕、OAD〔光分插复用器〕、OA〔光放大器〕。

〔至少填写4个，填写中文与英文缩写都给分〕5、中兴通讯DWDM设备Unitrans ZXWM32(V1.1)产品OTU根据工程应用位置不同将OTU分为OTUT〔发端光转发单元〕、OTUG〔中继光转发单元〕、OTUR〔收端光转发单元〕。

6、中兴通讯DWDM设备Unitrans ZXWM32(V1.1)产品分波器采用：介质膜型与阵列波导型〔AWG〕，合波器主要类型有：耦合型与阵列波导型〔AWG〕。

7、密集波分系统中有两类光信号，一类是用来承载业务信号，我们称为业务通道，一类是用来承载监控信号，我们称为监控通道。

业务通道光信号使用波长是在1530-1625nm频带内，监控通道光信号使用波长是在1510nm频带内。

8、OSC板接收灵敏度是-48 dBm，接收光功率过载点是0 dBm，发送光功率范围是-7 到0 dBm。

9、对于2.5G波分系统：OTU板如果采用APD接收机，灵敏度是-28 dBm，过载点是-9 dBm，最正确接收光功率是-14 dBm；对于OTU板如果采用PIN接收机，灵敏度是–18 dBm，过载点是0 dBm，最正确接收光功率是-8 dBm。

OTU 单板发端激光器分为直调激光器与电吸收激光器〔EA激光器〕两类，它们输出光功率指标是-3~+3dBm与-10~0dBm。

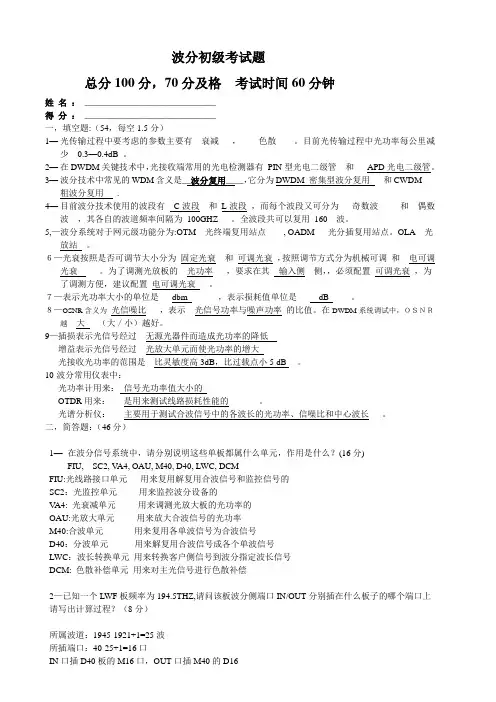

波分初级考试题总分100分，70分及格考试时间60分钟姓名：______________________________得分：______________________________一，填空题:（54，每空1.5分）1—光传输过程中要考虑的参数主要有__衰减___，___色散____。

目前光传输过程中光功率每公里减少__0.3—0.4dB_。

2—在DWDM关键技术中，光接收端常用的光电检测器有_PIN型光电二级管__和__APD光电二级管。

3—波分技术中常见的WDM含义是__波分复用____，它分为DWDM_密集型波分复用___和CWDM___粗波分复用___.4—目前波分技术使用的波段有__C波段__和_L波段_，而每个波段又可分为___奇数波_____和__偶数波__，其各自的波道频率间隔为_100GHZ___。

全波段共可以复用_160__波。

5,—波分系统对于网元级功能分为:OTM__光终端复用站点____, OADM___光分插复用站点。

OLA__光放站__。

６—光衰按照是否可调节大小分为_固定光衰__和_可调光衰_，按照调节方式分为机械可调_和__电可调光衰_____。

为了调测光放板的__光功率___，要求在其__输入侧__侧，，必须配置_可调光衰_，为了调测方便，建议配置_电可调光衰___。

７—表示光功率大小的单位是___dbm_______，表示损耗值单位是_____dB_____。

８—OSNR含义为_光信噪比___，表示__光信号功率与噪声功率_的比值。

在DWDM系统调试中，ＯＳＮＲ越__大___（大／小）越好。

9—插损表示光信号经过__无源光器件而造成光功率的降低_______增益表示光信号经过__光放大单元而使光功率的增大__光接收光功率的范围是__比灵敏度高3dB，比过载点小5 dB __。

10-波分常用仪表中：光功率计用来：_信号光功率值大小的OTDR用来：___是用来测试线路损耗性能的_______。

传输试题（波分部分答案版）⼀、填空题（每空2分，共20分）。

1、320G产品中，频率为192.1THZ的波长是1～32波范围内的第____1___波；2、1600G设备ETMX单板客户侧业务的速率等级是___STM－16_____（STM-1、STM-4、STM-16、STM-64）。

3、OBU的单板标称⼊值是－19dBm，如果系统开通10波，总的输⼊光功率是－9dBm4、DWDM系统光源采⽤的两种调制⽅式为⼀种为外调制、另⼀种为内调制。

5、WDM⼯程中，如果出现了⾮线形效应产⽣误码，最基本定位的⽅法是：误码跟光功率有明显的关系：光功率升⾼，误码明显增加，反之则误码明显减少或者消失。

6、信噪⽐是DWDM系统受限的⼀个重要因素，⽽噪声的根源是在于系统中⼤量应⽤的 EDFA 放⼤器。

7、最适合于DWDM系统使⽤的光纤是 G.655光纤，因为该光纤的⾊散系数较⼩，衰耗系数与其他类型的光纤相差⽆⼏，⽽且能够有效抑制四波混频效应。

8、1600G系统的通信分为两部分：站点之间通过监控信道来进⾏通信，同⼀站点的设备内部通信则是通过以太⽹⼝的扩展ECC 和⼦架间通信来实现。

9、⽬前，DWDM系统中常⽤的三种波分复⽤器是耦合型、介质薄模型、AWG型，其中对温度敏感的器件是 AWG 型。

⼆、判断题（每题1分，共 10 分）1、DWDM系统⼤量使⽤EDFA会引起噪声积累，多级级联后各通道的信噪⽐劣化。

由于带外FEC技术可以较⼤程度的改善信噪⽐，因此部分OTU单板采⽤了此技术。

（×）2、对于监控信道,OSC与ESC可以在⼀个⽹络中并存。

（√ ）3、G.652光纤的零⾊散点位于1310nm处，在此波长处，其⾊散最⼩。

（√）4、OTN帧的复⽤是采⽤的是异步复⽤。

（√ ）5、OTN电层SM、PM、TCMi开销中均包含1个字节的BIP8字段，它们监控的帧结构范围是不同的。

( √ )6、若OTUk层开销受到破坏，单板有可能上报OTUk_SM_AIS来指⽰异常状况。

波分试题波分试题⼀、填空题1、在设备上电检查过程中，配电框上-48V与GND，-48V与PGND之间的电压正常范围应在（-48V±20% ）之间;2、⼯程开局过程中，机框前后左右应与地⾯垂直，⽔平、垂直偏差不应⼤于（3mm、5mm ）;3、在⼯程准备阶段，应根据（⼆次环境检查表）对机房环境进⾏⼆次检查;4、影响波分系统传输性能的主要原因有（信噪⽐）、（⾊散）、（损耗）、（⾮线性）;5、Optix WBS 1600G III型系统中相邻通道的频率间隔是（100GHz ）6、常⽤的光功率单位是（dbm ），衰耗的单位是（db ）7、Optix WBS 1600G设备的FIU单板主要⽤于实现（监控信道）与（信号信道）的合波与分波功能。

8、Optix WBS 1600G系统中，不同站点的⽹元之间通过（ECC ）实现通信，同⼀站点上的⽹元之间是通过（扩展ECC ）实现通信。

9、在Optix WBS 1600G标准⼦架中，IU槽位固定于插放（）单板10、MCA最多可以监控（ 4 ）路信号11、320GV3R4产品中，频率为192.1THZ的波长是1～32波范围内的第（ 1 ）波12、V40输⼊的相邻波长频率间隔是（100 ）GHZ，M32输⼊的相邻波长频率间隔是（100 ）GHZ13、OCU客户的业务速率等级是（STM-16 ）（STM-1、STM-4、STM-16、STM-64）⼆、判断题1、假拉⼿条及假⾯板对设备运⾏影响不⼤，可以不⽤全部安装（F）2、钻孔时需要⽤吸尘器清扫灰尘，避免灰尘回填孔洞中及四处飘溅（T ）3、Optix WBS 1600G系统中，对于那些可以设置增益的OAU单板，不需要关注IN⼝的输⼊光功率的⼤⼩，只要保证OUT⼝输出光功率达到标准就可以了（F ）4、信噪⽐是衡量波分系统传输性能的⼀个重要指标，噪声的根源在于波分系统中⼤量应⽤了EDFA光放⼤器。

（T ）5、⼯程中要求调节光放的光功率的平坦度的要求为：平均光功率+/-2DB（T）6、Optix WBS 1600G系统中的2*OTM站点上，两块SC2单板的光⼝互相连接时禁⽌加光衰减器。

波分试题及答案一、选择题（每题5分，共20分）1. 波分复用技术中，波长转换器的作用是什么？A. 放大信号B. 改变信号波长C. 过滤信号D. 调制信号答案：B2. 在波分复用系统中，色散补偿器的作用是什么？A. 增加信号色散B. 减少信号色散C. 过滤信号D. 放大信号答案：B3. 波分复用系统中，光放大器通常采用哪种技术？A. 半导体激光放大器B. 光纤放大器C. 光子晶体放大器D. 光波导放大器答案：B4. 下列哪种光纤是波分复用系统中常用的传输介质？A. 单模光纤B. 多模光纤C. 塑料光纤D. 石英光纤答案：A二、填空题（每题5分，共20分）1. 波分复用技术允许多个不同波长的信号在同一光纤上________。

答案：同时传输2. 在波分复用系统中，波长选择器的作用是________。

答案：选择特定波长的信号3. 波分复用技术可以提高光纤的________。

答案：传输容量4. 波分复用系统中的光分插复用器（OADM）可以实现信号的________。

答案：上下行三、简答题（每题10分，共30分）1. 简述波分复用技术的优点。

答案：波分复用技术的优点包括：（1）提高光纤的传输容量；（2）降低单位带宽的成本；（3）灵活的网络配置；（4）易于升级和扩展。

2. 描述波分复用系统中的光放大器的作用。

答案：光放大器的作用是在波分复用系统中对传输的光信号进行放大，以补偿信号在光纤中的衰减，确保信号质量。

3. 解释波分复用系统中的色散补偿器是如何工作的。

答案：色散补偿器通过引入与信号色散相反的色散，来抵消信号在光纤传输过程中产生的色散，从而保持信号的完整性和质量。

四、计算题（每题15分，共15分）1. 假设一个波分复用系统使用了8个波长，每个波长的数据传输速率为10 Gbps，计算该系统的总传输速率。

答案：系统的总传输速率为8个波长乘以每个波长的数据传输速率，即8 * 10 Gbps = 80 Gbps。

1、( ) 不是导致四波混频的主要原因。

Ａ、波分复用Ｂ、长距离传输Ｃ、零色散Ｄ、相位匹配答案：ABD2、DWDM系统OTU单板使用的半导体光检测器主要有PIN管和APD管两种，对APD管来说，其接收光功率过载点为 ( ) dBm。

A.-9B.-10C.-19D.-25答案：A3、光交叉处理( )的调度，通常与所承载的业务类型( )。

( )处理电信号的调度，与所承载的业务类型( )A.光信号 B电交叉 C.无关 D密切相关答案：ACBD4、下面关于信噪比的描述，正确的是 ( ) 。

A、波分系统中大量使用EDFA是造成信噪比劣化的最重要原因；B、信号经过多级WLA级联后比经过多级WBA级联后的信噪比劣化更严重一些；C、用光谱分析仪在D40单板下波后测试的信噪比会比在IN口测试的信噪比的值要大一点；D、提高信噪比的方法是提高光功率，因此光功率高信噪比就一定高；答案：ABC5、1310nm和1550nm传输窗口都是低损耗窗口，在DWDM系统中，只选用1550nm传输窗口的主要原因是：（）A. EDFA的工作波长平坦区在包括此窗口B. 1550nm波长区的非线性效应小C. 1550nm波长区适用于长距离传输D. 1550nm波长区光纤损耗较小答案：A6、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：( )A、±10GHzB、±20GHzC、±30GHzD、±40GHz答案：B7、1310nm波长的光在G.652光纤中每公里衰减值一般为（）左右。

A、0.1-0.2B、0.2-0.3C、0.3-0.4D、0.4-0.5答案：C8、波分复用系统传输受限因素包括哪些方面？( )A. 衰減B. 光源的色散特性C. 非线性效应D. 信噪比的大小答案：ABCD9、OTU（波长转换板）的3R功能是指（）。

A、再生；B、再整形；C、光电转换；D、再定时；答案：ABD10、OTN设备有丰富的开销以下哪些是ODUK层的开销字节（）A.SMB.PMC.TCMiD.GCC1/2答案：BCD11、OTN系统定义了3层网络结构，他们是（）A.OCHB.OMSC.OTSD.OTM答案：ABC12、192.3THZ波长的OTU单板，其输出接在M40的第（）口。

波分笔试题（含答案）波分培训考试题2013年2月考试时间为30分钟第一部分：判断题(共5小题，每题2分，共10分)1、稀疏波分系统可以使用光放大站来延长传输距离。

（×）2、光监控信号也可以被光放大器放大。

（×）3、信噪比是衡量波分系统传输性能的一个重要指标，噪声的根源在于波分系统中大量应用了 EDFA光放大器。

（√）4、OptiX OSN 6800/8800中M40的作用是分波、D40的作用是合波。

（×）5、OptiX OSN 6800/8800中的TOM、TOG、NS2单板都属于支路单元。

（×）第二部分：单项选择题（共6小题，每题5分，共30分）1、关于波分信号流，下列说法错误的是（ B ）A、多种业务信号通过OTU单板转换为特定波长（频率）的光信号B、多个特定波长的光信号通过D40单板复用到一根光纤C、复用后的信号通过放大板如OBU板作光功率放大D、业务信号和OSC信号通过FIU单板复用后送往线路侧2、WDM系统的主要总体结构不包括（D）A、光波长转换单元（OTU）B、波分复用器：分波/合波器（ODU/OMU）C、光放大器（BA/LA/PA）D、多信道光监测(MCA)3、某波分系统组网设计是G.652的光纤，因现场不慎误使用了同距离的G.655光纤，收端OTU会产生误码是因为那个因素改变所致：（B）B、色散；C、信噪比；D、非线性4、关于OSN6800设备，下列说法不正确的是：（ B ）A、LAMP1/LAMP2是子架间告警级联，向机柜指示灯输出告警信号；B、COM口是子架间通信口C、ETH1/ ETH2/ ETH3口是主从子架间通信接口；D、NM_ETH1/ NM_ETH2是网管接口或网管级联口5、OptiX OSN 6800的OBU单板的OUT口和MON口的光功率之差约为（ C ）A、5dBB、10dBC、20dBD、30dB6、OSN 6800网元全部业务中断，最不可能的原因为：（C）A、光纤中断；B、光放大器故障；C、某OTU单板故障；D、本站或对端站分合波板故障；第三部分：不定项选择题（共6小题，每题10分，共60分）1、目前传输常用的传输光缆有（AD）A、G.652B、G.653C、G.654D、G.6552、以下哪些单板是OSN 6800的线路类单板：（AB）。

波分中级1考试题总分100分，70分及格考试时间60分钟姓名：______________________________得分：______________________________一，填空题:（45，每空1 分）1—ETSI 300的 2.2米高的机柜可配置__3__个1600G子架，可最多配置__4__个OSN6800子架. 2—BWS1600G设备共有__13__个槽位，_7__槽用于固定插主控板___SCC__，主控板中_SCE__板只能用在扩展子架上。

3—OSN6800设备共有__21_个槽位，_17,18__槽用于固定插主控板__SCC____，默认___18_槽为主用。

若要配置光电交叉，必须在__7,8___槽配置交叉板__XCS__。

4—1600G设备的2.5G速率OTU板是_LWC___，10G速率OTU板是__LWF__，TMX能实现_4路2.5G___速率与_1路10G__速率的复用。

OSN6800设备10G速率OTU板是__LSX_，NS2板是__10G___速率OTU板，它的使用必须配合支路板TOM__板使用，能交叉成__8_路GE信号给客户侧使用。

（20）5—FIU单板线路侧接口是__IN/OUT__口，接入主光信号的接口是_TC/RC__口，接入监控信号的接口是TM/RM__口。

6—SC2板是_系统监控__板，其发送光功率一般为是_-2dBm__，最小收光功率一般为_-45dbm__，SC2板信号__不需要___进行放大（需要/不需要），所以可以根据SC2板的_发送功率与接收功率差值__来计算线路大致损耗。

7—MCA是___光谱分析__板,一般连接在M40的_MON_口上。

8—DCM是_色散补偿模块__，其补偿距离是根据_两个OTM间光信传输___距离而定的。

其具体型号和距离对应关系是用英文字母表示的，DCM(B)型的补偿距离是__40___km。

9—OSN6800设备子架监控采用的是__主从子架__模式进行监控，即一个主子架能同时管理_7个从子架，主从子架关系会在_SCC_板的LED灯显示，其中显示__0___表示该子架为主子架。
