捕野猪机接线图

电子捕鱼器电路图电子捕鱼器电路图
电子捕鱼器电路的工作原理：
本机采用自激振荡方式，晶体管BG1-4，BG5-8和T1，T2，D1和R1组成前级高频自激振荡器。

T1次级输出高频高压脉冲经D1，D2，C1，C2组成的倍压整流电路转变为直流高压，输入到后级。

后级采用可控硅输出电路，由电容C6，可控硅Q1，双向触发二极管D5和线圈T3共同组成一低频振荡电路，它将高压直流以低频脉冲方式释放输出,图中JP4接电位器可调节后级放电频率，JP5
接高低压转换开关。

调试：
用100W灯泡做负载进行调试可以直观观察工作情况。

前级调试将负载接在C2的正端和C1的负端，仔细检查电路确认接线正确后触通开关（图中未绘出）灯泡应亮的发白（只为调试，不要时间太长，因这时功率管的工作电流非常大以防烧毁）如果灯泡不亮，将JP1的1和3两条接线对调即可。

后级调试：将灯泡接于输出端，检查后级接线确认无误后，触通开关灯泡应亮，调电位器灯泡应明暗有变化，变压器振荡声也会同时发生变化，粗略调试是将电位器调到低频端能看到灯有闪烁感即可，如果进行细致调试，可在前级的直流输入侧接一直流电流表，调电位器使电流能在3A-10A范围内变化即可，如电流不符合要求，可调整电阻R4的大小。

本机调试时必须接负载，否则电路不会工作。

此电路还是比较有意思的，可供参考。

12V供电的电子自控捕鱼器电路原理图。

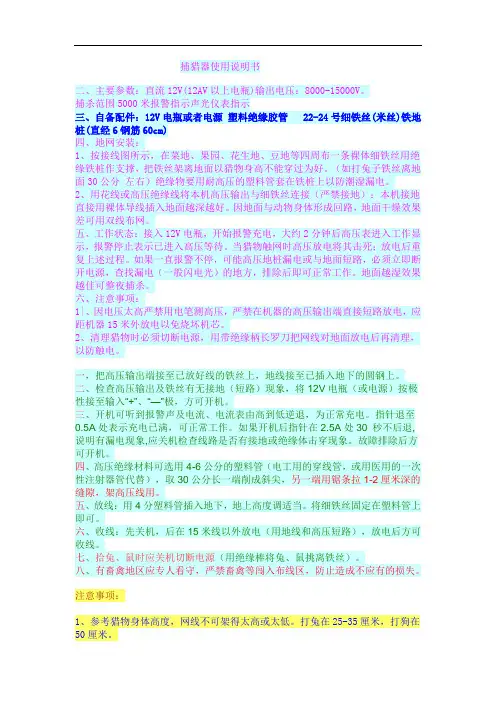

捕猎器使用说明书二、主要参数：直流12V(12AV以上电瓶)输出电压：8000-15000V。

捕杀范围5000米报警指示声光仪表指示三、自备配件：12V电瓶或者电源塑料绝缘胶管 22-24号细铁丝(米丝)铁地桩(直经6钢筋60cm)四、地网安装：1、按接线图所示，在菜地、果园、花生地、豆地等四周布一条裸体细铁丝用绝缘铁桩作支撑，把铁丝架离地面以猎物身高不能穿过为好。

（如打兔子铁丝离地面30公分左右）绝缘物要用耐高压的塑料管套在铁桩上以防潮湿漏电。

2、用花线或高压绝缘线将本机高压输出与细铁丝连接（严禁接地）：本机接地直接用裸体导线插入地面越深越好。

因地面与动物身体形成回路，地面干燥效果差可用双线布网。

五、工作状态：接入12V电瓶，开始报警充电，大约2分钟后高压表进入工作显示，报警停止表示已进入高压等待。

当猎物触网时高压放电将其击死；放电后重复上述过程。

如果一直报警不停，可能高压地桩漏电或与地面短路，必须立即断开电源，查找漏电（一般闪电光）的地方，排除后即可正常工作。

地面越湿效果越佳可整夜捕杀。

六、注意事项：1|、因电压太高严禁用电笔测高压，严禁在机器的高压输出端直接短路放电，应距机器15米外放电以免烧坏机芯。

2、清理猎物时必须切断电源，用带绝缘柄长罗刀把网线对地面放电后再清理，以防触电。

一，把高压输出端接至已放好线的铁丝上，地线接至已插入地下的圆钢上。

二、检查高压输出及铁丝有无接地（短路）现象，将12V电瓶（或电源）按极性接至输入“+”、“—”极，方可开机。

三、开机可听到报警声及电流、电流表由高到低逆退，为正常充电。

指针退至0.5A处表示充电已满，可正常工作。

如果开机后指针在2.5A处30 秒不后退,说明有漏电现象,应关机检查线路是否有接地或绝缘体击穿现象。

故障排除后方可开机。

四、高压绝缘材料可选用4-6公分的塑料管（电工用的穿线管，或用医用的一次性注射器管代替），取30公分长一端削成斜尖，另一端用锯条拉1-2厘米深的缝隙，架高压线用。

野猪机野猪机是用于捕捉和驱赶野猪的机器，野猪有的地方管叫山猪，目前网上关于野猪机的名称叫法很多，如：捕野猪机、捕山猪机、山猪机、打野猪机、打山猪机、野猪捕猎器、野猪捕猎机、烧野猪机、电野猪机等等。

有的还以品牌命名，就如：贺泰野猪机、昭辉野猪机、瑞丰野猪机、健峰野猪机等。

野猪机产生的背景随着环境保护深入人心，我们周围的生态环境等到大大的改善，特别是山区的植被环境，野生动物的生存环境，为多物种野生动物生存提供了良好的环境基础。

野猪，野猪的食物很杂，野猪的食物也丰富多了，只要能吃的东西都吃，青草、土壤中的蠕虫都是它的取食对象，有时还偷食鸟卵，特别是松鸡、雉鸡的卵和雏鸟。

虽然鸟巢一般都隐蔽得很好，但野猪的嗅觉很灵，能嗅到巢的位置。

通常孵卵的雌鸟都会很快飞出，希望能把野猪从巢的旁边引开，但知道一窝鸟卵就在附近的野猪还是继续寻找鸟巢，直到发现为止。

野猪不仅善于捕食兔、老鼠等，还能捕食蝎子和蛇。

野猪的天敌有狼、熊、豹、猞猁、猛禽等野生动物，然而这些天敌几乎濒临灭绝。

在一个没有天敌的，又具备优厚生存条件的环境里，野猪的泛滥随之盛行。

野猪在我国分布甚广，受灾的地区屡见不鲜：“大连金石滩龙山村农民玉米地成蛮横野猪“餐厅”、”巢湖村民收成被毁企盼野猪毁农现象得到有效治理“等等（资料参考与：贺泰电器网）。

为了保卫劳动果实，村民们整夜呆在山上，采用放鞭炮、点蜡烛等方式驱赶野猪，这些方法刚开始还有效，慢慢的野猪也就适应了，一点都不怕。

野猪机在此背景下产生了。

野猪机工作原理通过电瓶12伏低压供电，升至一定的电压，做好安全防范警示把线布设到农作物的周围，等待野猪的光临，野猪一旦碰到就会惊吓离开，起到驱赶在作用，从而保护了农作物。

用途主要用于牧场、菜园、庄稼地等场所的保卫防护，防止野兽的侵害。

该电子捕猎器可捕杀野狗、野兔、山羊、山鸡、野猪、黄鼠狼、草原鼠等。

电子捕猎器电路先进，强高压间歇放电，携带轻便。

注意事项1、因电压太高严禁用电笔测高压，严禁在机器的高压输出端直接短路放电，应距机器15米外放电以免烧坏机芯。

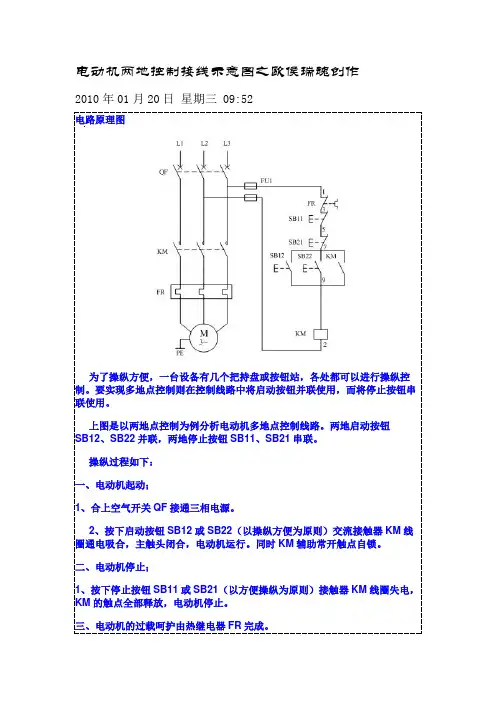

电动机两地控制接线示意图之欧侯瑞魂创作
2010年01月20日星期三 09:52
电路原理图
为了操纵方便，一台设备有几个把持盘或按钮站，各处都可以进行操纵控制。

要实现多地点控制则在控制线路中将启动按钮并联使用，而将停止按钮串联使用。

上图是以两地点控制为例分析电动机多地点控制线路。

两地启动按钮
SB12、SB22并联，两地停止按钮SB11、SB21串联。

操纵过程如下：
一、电动机起动；
1、合上空气开关QF接通三相电源。

2、按下启动按钮SB12或SB22（以操纵方便为原则）交流接触器KM线圈通电吸合，主触头闭合，电动机运行。

同时KM辅助常开触点自锁。

二、电动机停止；
1、按下停止按钮SB11或SB21（以方便操纵为原则）接触器KM线圈失电，KM的触点全部释放，电动机停止。

三、电动机的过载呵护由热继电器FR完成。

电动机两地控制接线示意。
