第1节 电磁感应现象
- 格式:ppt
- 大小:4.62 MB
- 文档页数:22

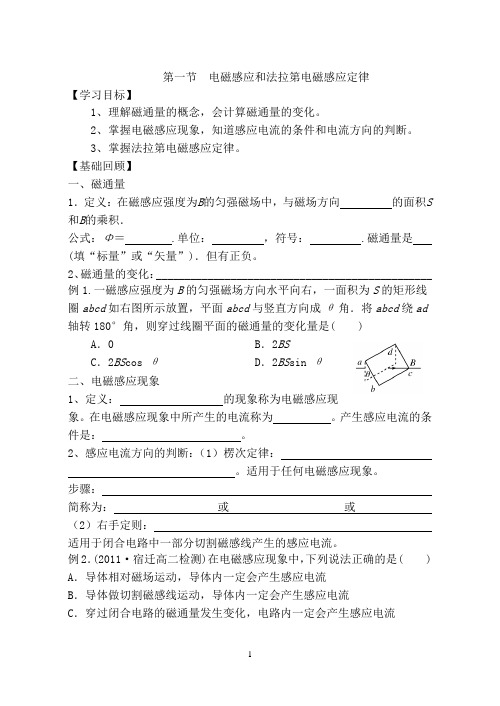

第一节电磁感应和法拉第电磁感应定律【学习目标】1、理解磁通量的概念,会计算磁通量的变化。
2、掌握电磁感应现象,知道感应电流的条件和电流方向的判断。
3、掌握法拉第电磁感应定律。
【基础回顾】一、磁通量1.定义:在磁感应强度为B的匀强磁场中,与磁场方向的面积S 和B的乘积.公式:Φ=.单位:,符号: .磁通量是(填“标量”或“矢量”).但有正负。
2、磁通量的变化:________________________________________________ 例1.一磁感应强度为B的匀强磁场方向水平向右,一面积为S的矩形线圈abcd如右图所示放置,平面abcd与竖直方向成θ角.将abcd绕ad 轴转180°角,则穿过线圈平面的磁通量的变化量是( ) A.0 B.2BSC.2BS cos θD.2BS sin θ二、电磁感应现象1、定义:的现象称为电磁感应现象。
在电磁感应现象中所产生的电流称为。
产生感应电流的条件是:。
2、感应电流方向的判断:(1)楞次定律:。
适用于任何电磁感应现象。
步骤:简称为:或或(2)右手定则:适用于闭合电路中一部分切割磁感线产生的感应电流。
例2.(2011·宿迁高二检测)在电磁感应现象中,下列说法正确的是( ) A.导体相对磁场运动,导体内一定会产生感应电流B.导体做切割磁感线运动,导体内一定会产生感应电流C.穿过闭合电路的磁通量发生变化,电路内一定会产生感应电流D .闭合电路在磁场内做切割磁感线运动,导体内一定会产生感应电流三、法拉第电磁感应定律1、 在电磁感应现象中产生的电动势称为 ,产生感应电动势的那段导体相当于 。
2、法拉第电磁感应定律: 公式: 适用于任何电磁感应现象。
3、导体切割磁感线产生的感应电动势: 例3、如图所示,两个互相连接的金属圆环A 、B ,面积均为0.1m 2;A 环的电阻为B 环电阻的 ,磁场垂直穿过A 环所围面积,其磁感应强度随时间变化规律如图所示。
高中人教版物理选修1-1第三章第一节电磁感应现象同步测试1.如图所示,一根条形磁铁与导线环在同一平面内,磁铁中心恰与环中心重合.为了在环中产生感应电流,磁铁应()A. 向右平动B. 向左平动C. N极向外、S极向内转动D. 绕垂直于纸面且过O点的轴转动2.下列家用电器中,利用电磁感应原理进行工作的是()A. 电吹风B. 电冰箱C. 电饭煲D. 电话机3.如图所示.导线足够长当导线中通有恒定电流I时,以下做法中,线框(abcd)中没有感应电流产生的是( )A. 线框上下移动B. 线框左右移动C. 线框以cb边为轴转动D. 线框以ad边为轴转动4.如图所示,把一条导线平行地放在磁针的上方附近.当导线中通有电流时,磁针会发生转动.首先观察到这个实验现象的物理学家是()A. 牛顿B. 伽利略C. 奥斯特D. 焦耳5.下列电器和设备工作时,工作过程与电磁感应现象无关的是()A. 发电机B. 电磁炉C. 变压器D. 电热水器6.线圈中的感应电动势的大小,是由穿过线圈的下列哪个选项决定的?()A. 磁场强度B. 磁通量C. 磁通量的变化量D. 磁通量的变化率7.某部小说中描述一种窃听电话:窃贼将并排在一起的两根电话线分开,在其中一根电话线旁边铺设一条两端分别与耳机连接的导线,这条导线与电话线是绝缘的,如图所示.下列说法正确的是()A. 不能窃听到电话,因为电话线中电流太小B. 不能窃听到电话,因为电话线与耳机没有接通C. 可以窃听到电话,因为电话中的电流是恒定电流, 在耳机电路中引起感应电流D. 可以窃听到电话,因为电话中的电流是交变电流,在耳机电路中引起感应电流8.首先发现电磁感应现象的科学家是()A. 伏特B. 法拉第C. 欧姆D. 安培9.图所示的磁场中,有三个面积相同且相互平行的线圈S1、S2和S3,穿过S1、S2和S3的磁通量分别为Φ1、Φ2和Φ3,下列判断正确的是()A. Φ1最大B. Φ2最大C. Φ3最大D. Φ1=Φ2=Φ310.关于产生感应电流的条件,下述说法正确的是()A. 位于磁场中的闭合线圈,一定能产生感应电流B. 闭合线圈和磁场发生相对运动,一定能产生感应电流C. 闭合线圈做切割磁感线运动,一定能产生感应电流D. 穿过闭合线圈的磁感线条数发生变化,一定能产生感应电流11.关于“研究电磁感应现象”实验的注意事项,下列说法正确的是()A. 原副线圈接入电路之前,应查清其绕制方向B. 原线圈电阻很小,通电时间不宜过长,以免损坏电源和原线圈C. 无论用什么方法使电流表指针偏转,都不要使表针偏转角度过大,以免损坏电流表D. 在查明电流方向与电流表指针偏转方向关系时,应直接将电源两极与电流表两接线柱相连12.如图是法拉第最初研究电磁感应现象的装置,下列说法正确的是()A. 当右边磁铁S极离开B端时,线圈中产生感应电流B. 当右边磁铁S极离开B端,并在B端附近运动时,线圈中产生感应电流C. 当磁铁保持图中状态不变时,线圈中有感应电流D. 当磁铁保持图中状态不变时,线圈中无感应电流13.我国已经制订了登月计划,假如航天员登月后想探测一下月球表面是否有磁场,他手边有一只灵敏电流计和一个小线圈,则下列推断中正确的是( )A. 直接将电流计放于月球表面,看是否有示数来判断磁场有无B. 将电流计与线圈组成闭合回路,使线圈沿某一方向运动,如电流计无示数,则判断月球表面无磁场C. 将电流计与线圈组成闭合回路,使线圈沿某一方向运动,如电流计有示数,则判断月球表面有磁场 D. 将电流计与线圈组成闭合回路,使线圈分别绕两个互相垂直的轴转动,月球表面若有磁场,则电流计至少有一次示数不为零14.法拉第发现了电磁感应现象之后,又发明了世界上第一台发电机﹣﹣法拉第圆盘发电机,揭开了人类将机械能转化为电能并进行应用的序幕.法拉第圆盘发电机的原理如图所示,将一个圆形金属盘放置在电磁铁的两个磁极之间,并使盘面与磁感线垂直,盘的边缘附近和中心分别装有与金属盘接触良好的电刷A、B,两电刷与灵敏电流计相连.当金属盘绕中心轴按图示方向转动时,则电刷A的电势________电刷B的电势(填高于、低于或等于);若仅提高金属盘转速,灵敏电流计的示数将________;(填增大、减小或不变);若仅将滑动变阻器滑动头向左滑,灵敏电流计的示数将________(填增大、减小或不变)15.如图所示,矩形线框与磁场垂直,且一半在匀强磁场内,一半在匀强磁场外,以ad为轴转动45°的过程中线圈________感应电流,将线圈向下平移的过程中线圈________感应电流(填“产生”或“不产生”)16.如图所示,线圈ABCO面积为0.4m2,匀强磁场的磁感应强度B=0.1T ,方向为x轴正方向.在线圈由图示位置绕z轴向下转过60°的过程中,通过线圈的磁通量改变________Wb .17.如图所示是研究电磁感应现象实验所需的器材,请用实线连接一个能产生感应电流的原线圈回路和副线圈回路,并列举出在实验中改变副线圈回路磁通量,使副线圈回路产生感应电流的三种方式.18.在探究磁场产生电流的条件,做了右图所示实验,在表格中填写观察到现象。
