主板诊断卡.常见跑码.及维修故障说明：资料

主板诊断卡.常见跑码.及维修故障说明：资料
诊断卡的工作原理：利用主板中BIOS内部自检程序的检测结果，通 过代码一一显示出来。
BIOS和CMOS区别与联系
CMOS（Complementary Metal Oxide Semiconductor 互补金属氧化 物半导体原指一种芯片的制程，用CMOS制作的芯片具有省电和低温 的特性，用来储存计算器的设置和系统日期时间。RTC/CMOS RAM整 合在南桥中，通过外部搭配的电池供电。因为CMOS制作的内存耗电 很低，就算计算机一两年都不开电源，CMOS中记录的值也一样可以 得到完整的保存
关于POST
POST（Power On Self Test）上电自检，是计算机接通电源后，系 统进行的一个自我检查的例行程序，对系统几乎所有的设备进行检 测，每一个设备都有对应的检测代码。
当BIOS在对某个设备进行检测时，首先将对应的代码写入80H诊断 端口，当设备检测通过，则接着送另一个设备代码，对此设备进行 测试。如果某个设备测试没有通过，则此代码会在80H出保留下来 ，检测程序也会终止，诊断卡通过PCI，ISA和LPC总线读取I/O 80H 地址内的POST CODE，并由译码器译码，在通过数码管显示出来。 ，这样便于我们对主机板进行测试和诊断。
AMI BIOS工作流程
AWARD POST 大致流程
CPU工作---检测CMOS（CF）---初始化芯片组（CO）---初始化PCIE设备---检测内存（C1）---把BIOS资料复制到内存并校验BIOS资 料（C3）---初始化串口键盘鼠标控制器（07）---检测PCI设备（ 25）---调用显卡BIOS并显示（2b）---初始化USB控制器（50）--测试内存（52）---检测键盘鼠标串口并口硬盘灯外设（57-7C）--显示错误并提示操作（7F）---把引导权交给硬盘（FF）---加载 加载操作系统---进系统

主板诊断卡常见跑码及维修故障说明ppt课件

主板诊断卡常见跑码及维修故障说明ppt课件

D1，D2，02---IO周边及相关电路
DD—845，865主板一般为南桥坏
d3 d4 d5---内存，BIOS资料
0A---键盘鼠标，IO
完整版ppt课件
10
13---拆声卡，刷BIOS
常见代码
2A---显卡电路 38---南桥内部的USB模块坏了 38--LOGO死机，一般为USB IDE HD声卡故障，或者南桥。 如果过了LOGO后死机，换IO，刷BIOS试试 通电后代码循环跳多次然后正常跑码---PCIE没检测到
完整版ppt课件
6
常见代码
C0---CPU和北桥通信异常，BIOS本身资料异常。重点检查CPU到北桥线路。
CF---CMOS电路异常，常见于NVIDIA芯片组，
44,20,50,55,70---等NV桥空焊
45---NVIDIA 主板CMOS电路异常，先检测PCIE，再检测内存
C1---44循环8次以后跳过--不认显卡。
RST：复位---开机或按复位开关亮一下后熄灭，复位正常。若复位灯常亮或不亮 都表示复位不正常。
IRDY：主设备准备好---有主设备信号是闪亮，否则不亮。
FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
2b--显卡 BIOS 北桥
常见代码
50---南桥 USB时钟信号 BIOS资料坏
每个代码都可能回事CMOS设置出错 BIOS资料坏
52---LOGO死机 ---内存坏 内存供电不稳定 刷BIOS
7F停住---直接按F1跳过
不显示 ，档7F代码，按F1可以过去---则修显卡电路

主板诊断卡常见代码含义与处理方法

主板诊断卡常见代码含义与处理方法

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进行检测，测试它各个部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。

BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。

电脑主板故障诊断检测卡代码表与解决方案.doc

电脑主板故障诊断检测卡代码表与解决方案.doc

电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。

针脚坏，接触不好。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。

主板诊断卡代码含义及处理方法

主板诊断卡代码含义及处理方法

主板诊断卡代码含义及处理方法主板诊断卡代码含义及处理方法电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。

针脚坏，接触不好。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽. 换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏 7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。

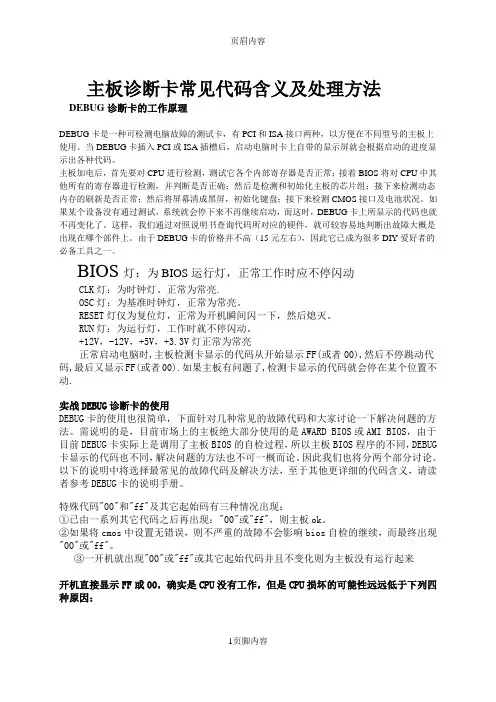

主板诊断卡常见代码含义与处理方法

主板诊断卡常见代码含义与处理方法

主板诊断卡常见代码含义及处理方法DEBUG 诊断卡的工作原理DEBUG 卡是一种可检测电脑故障的测试卡，有PCI 和ISA 接口两种，以方便在不同型号的主板上使用。

当DEBUG 卡插入PCI 或ISA 插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU 进行检测，测试它各个内部寄存器是否正常；接着BIOS 将对CPU 中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS 接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG 卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG 卡的价格并不高（15 元左右），因此它已成为很多DIY 爱好者的必备工具之一。

BIOS 灯：为BIOS 运行灯，正常工作时应不停闪动CL K丁：为时钟灯。

正常为常亮.osC丁：为基准时钟灯，正常为常亮。

RESET!仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN丁：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V 灯正常为常亮正常启动电脑时，主板检测卡显示的代码从开始显示FF（或者00）,然后不停跳动代码，最后又显示FF（或者00）.如果主板有问题了，检测卡显示的代码就会停在某个位置不动.实战DEBU诊断卡的使用DEBUGS的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIO或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG 卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

主板诊断卡常见代码及解决

主板诊断卡常见代码及解决

主板诊断卡常见代码及解决一、常见代码及解决1： FF、00、01、02 状态不跳变 CPU未工作推论：主板或CPU坏2：C1（或C开头）、D3（或D开头） CPU已工作正在寻找内存推论：内存坏、接触不好3：C0、D1 状态，CPU已发出寻址指令并已选中BI OS，但是BIOS没有响应.推论：BIOS、南桥、IO坏4：C1--C5循坏跳变（同D3--D5）推论：BIOS、IO芯片坏5：OB、26、31时一般可点亮，如不亮推论：显卡、集成显卡坏6：0B、26、31、42、48、4E、58、0D、6F、7F、856推论：表示主板能点亮，正检查显卡和键盘鼠标口，如果仍不亮大多为显卡坏常出现的代码而又出现此码无解的主要是75、C1、C0、EF解释大概如下.75正在扫瞄硬件配置,查硬盘,光驱设备及相关接口设备和接线有否有故障C1或C0内存故障"EFbios故障,需要对cmos进行放电操作如果一开机检查卡只有电压显示而没有代码显示,就检查cpu是否有故障二、其他常用代码：1．检测卡跑00，CO，CF，FF或D1：原因：CPU插槽脏。

针脚坏，接触不好。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片。

2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏。

3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽.换I/O.北桥虚焊或者坏.5.循环显示C1~C3.或者C1~C5等.刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物.可考虑换电容.换CPU.换内存.南桥坏.6.显BO代码:看内存电压,清CMOS,北桥坏.7.显示25代码:北桥问题.8.跑0D后不亮:外频,倍频跳线.9.显2B代码后不亮:刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏.10.跑50代码:I/O错,南北桥,BIOS坏.11.跑41代码:BIOS刷新.PCB坏或者上面有导电物.12.跑R6代码:检测不到显卡.划者是内存没有过.13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏.1、"C1"内存读写测试，如果内存没有插上，或者频率太高，会被BIOS认为没有内存条，那么POST就会停留在"C1"处。

主板诊断卡.常见跑码.及维修故障说明：讲解

主板诊断卡.常见跑码.及维修故障说明：讲解

FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
+-12V，+-5V：空板上电即应常亮，否则主板无此电压或短路。 3.3V：这是PCI槽特有的3.3V，空板上电即应常亮，有些板的PCI槽本身无此电压 则不亮
常见代码
C1过去后 C3停留2秒后0D-41滴滴滴---BIOS资料坏，内存坏 IT8705的IO也会导致0D-41滴滴滴，串口芯片也会 C1--01--02---07循环---IO相关电路 D3-D6——EC-ED，C1-05-04-41滴滴滴---内存坏，BIOS资料坏，串口芯片坏， IT8705坏 C3，D8，E8---BIOS ，内存不兼容
52---LOGO死机 ---内存坏 内存供电不稳定 刷BIOS
7F停住---直接按F1跳过

不显示 ，档7F代码，按F1可以过去---则修显卡电路
7F以后停住---都是刷BIOS 13快显示时停在13，不插显卡也是如此，拆声卡，刷BIOS
常见代码
39,45---Intel945以上芯片组不插内存报警，插内存不过通常为北桥空焊 98---Intel芯片组通电后98，北桥问题 d0--BIO资料，CPU到北桥线路，IO问题 d1停住，复位的不停的闪 ，过以后后代码正常跑完---检测PCIE 异常 D1，D2，02---IO周边及相关电路 DD—845，865主板一般为南桥坏 d3 d4 d5---内存，BIOS资料 0A---键盘鼠标，IO 13---拆声卡，刷BIOS
BIOS和CMOS区别与联系
CMOS（Complementary Metal Oxide Semiconductor 互补金属氧化 物半导体原指一种芯片的制程，用CMOS制作的芯片具有省电和低温 的特性，用来储存计算器的设置和系统日期时间。RTC/CMOS RAM整 合在南桥中，通过外部搭配的电池供电。因为CMOS制作的内存耗电 很低，就算计算机一两年都不开电源，CMOS中记录的值也一样可以 得到完整的保存

主板诊断卡常见代码含义及处理方法

主板诊断卡常见代码含义及处理方法

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。

BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG 卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。

主板诊断卡常见代码含义及处理方法

主板诊断卡常见代码含义及处理方法

主板诊断卡常见代码含义及处理方法DEBUG诊断卡的工作原理DEBUG卡是一种可检测电脑故障的测试卡，有PCI和ISA接口两种，以方便在不同型号的主板上使用。

当DEBUG卡插入PCI或ISA插槽后，启动电脑时卡上自带的显示屏就会根据启动的进度显示出各种代码。

主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组；接下来检测动态内存的刷新是否正常；然后将屏幕清成黑屏，初始化键盘；接下来检测CMOS接口及电池状况。

如果某个设备没有通过测试，系统就会停下来不再继续启动，而这时，DEBUG卡上所显示的代码也就不再变化了。

这样，我们通过对照说明书查询代码所对应的硬件，就可较容易地判断出故障大概是出现在哪个部件上。

由于DEBUG卡的价格并不高（15元左右），因此它已成为很多DIY爱好者的必备工具之一。

BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮正常启动电脑时,主板检测卡显示的代码从开始显示FF(或者00),然后不停跳动代码,最后又显示FF(或者00).如果主板有问题了,检测卡显示的代码就会停在某个位置不动.实战DEBUG诊断卡的使用DEBUG卡的使用也很简单，下面针对几种常见的故障代码和大家讨论一下解决问题的方法。

需说明的是，目前市场上的主板绝大部分使用的是AWARD BIOS或AMI BIOS，由于目前DEBUG卡实际上是调用了主板BIOS的自检过程，所以主板BIOS程序的不同，DEBUG 卡显示的代码也不同，解决问题的方法也不可一概而论。

因此我们也将分两个部分讨论。

以下的说明中将选择最常见的故障代码及解决方法，至于其他更详细的代码含义，请读者参考DEBUG卡的说明手册。

电脑主板故障诊断检测卡代码表与解决方案

电脑主板故障诊断检测卡代码表与解决方案

、|!_一个人总要走陌生的路，看陌生的风景，听陌生的歌，然后在某个不经意的瞬间，你会发现，原本费尽心机想要忘记的事情真的就这么忘记了..电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。

正常为常亮.OSC灯：为基准时钟灯，正常为常亮。

RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。

RUN灯：为运行灯，工作时就不停闪动。

+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。

针脚坏，接触不好。

CPU，内存超频了。

CPU供电不良。

某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。

测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。

）测时钟CPU旁排阻是否有损坏。

测CPU地址线和数据线。

北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。

主板诊断卡代码对应故障及解决方法

主板诊断卡代码对应故障及解决方法

代码Award AMI Phoenix/Tandy300000 1．由一系列代码(不含“00”和“FF”)到“FF”或“00”，则主板自检已通过，OK。

2．出“00”，且不变码，则为主板没有运行，查CPU坏否、CPU跳线、或CPU设置正确否、电源正常否、主板电池等处有否发霉？3. 如果您在CMOS中设置为不提示错，则遇到非致命性故障时，诊断卡不会停下来而接着往后走一直到“00”，解决方法为更改CMOS 设置为提示所有错误再开机，这时若有非致命故障则停住，再根据代码排错。

同左同左01 处理器测试1，处理器状态核实，如果测试失败，循环是无限的。

试换CPU，查CPU 跳线或CPU设置错否？处理器寄存器的测试即将开始，非屏蔽中断即将停用。

建议排除方法同左CPU寄存器测试正在进行或者失灵。

建议排除方法同左02 确定诊断的类型(正常或者制造)。

如果键盘缓冲器含有数据就会失效。

试查主板中与键盘相关电路及键盘本身。

使用非屏蔽中断；通过延迟开始。

查主板和CPU。

CMOS写入/读出正在进行或者失灵。

试查主板电池等。

代码Award AMI Phoenix/Tandy300003 清除8042键盘控制器，发出TEST-KBRD命令(AAH)。

查键盘内部电路及软件。

通电延迟已完成ROM BIOS检查部件正在进行或失灵。

查主板BIOS芯片是否已插好或周边电路发霉。

04 使8042键盘控制器复位，核实TESTKBRD。

查主板中键盘接口电路。

键盘控制器软复位／通电测试。

查主板中的键盘控制部分的电路。

可编程间隔计时器的测试正在进行或失灵。

查主板中与定时器相关的电路。

05 如果不断重复制造测试1至5，可获得8042控制状态。

查主板中键盘控制电路。

已确定软复位／通电；即将启动ROM.。

查主板ROM 芯片及其支持电路。

DMA初始页面寄存器读／写准备正在进行或失灵。

查主板中与DMA有关的芯片及其外围电路。

06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS寄存器的工作。

主板诊断卡.常见跑码.及维修故障说明：

主板诊断卡.常见跑码.及维修故障说明：

52---LOGO死机 ---内存坏 内存供电不稳定 刷BIOS
7F停住---直接按F1跳过
不显示 ，档7F代码，按F1可以过去---则修显卡电路
7F以后停住---都是刷BIOS 13快显示时停在13，不插显卡也是如此，拆声卡，刷BIOS
常见代码
39,45---Intel945以上芯片组不插内存报警，插内存不过通常为北桥空焊 98---Intel芯片组通电后98，北桥问题 d0--BIO资料，CPU到北桥线路，IO问题 d1停住，复位的不停的闪 ，过以后后代码正常跑完---检测PCIE 异常 D1，D2，02---IO周边及相关电路 DD—845，865主板一般为南桥坏 d3 d4 d5---内存，BIOS资料 0A---键盘鼠标，IO 13---拆声卡，刷BIOS
常见代码
2A---显卡电路
38---南桥内部的USB模块坏了
38--LOGO死机，一般为USB IDE HD声卡故障，或者南桥。 如果过了LOGO后死机，换IO，刷BIOS试试 通电后代码循环跳多次然后正常跑码---PCIE没检测到
显卡类代码
常见显卡故障代码有2A，2B ，26 ，25， C1-44 反复循环（PCIE）等 判断是否为显卡故障代码开显示器是否有显示已经小喇叭 是否报警等条件综合判定 显卡不过的故障，一般分为三类 1.不插显卡可以走完代码，插上显卡就停在上述代码处 2.不管是否插上显卡都能走完代码，但显示器不显示，喇叭提示为找到显卡 3.不管是否插上显卡都停在上述代码处，一般为BIOS或者PCI设备、南桥问题， 对于第1,2种情况，按照如下步骤进行维修
AMI BIOS工作流程
AWARD POST 大致流程 CPU工作---检测CMOS（CF）---初始化芯片组（CO）---初始化PCIE设备---检测内存（C1）---把BIOS资料复制到内存并校验BIOS资 料（C3）---初始化串口键盘鼠标控制器（07）---检测PCI设备（ 25）---调用显卡BIOS并显示（2b）---初始化USB控制器（50）--测试内存（52）---检测键盘鼠标串口并口硬盘灯外设（57-7C）--显示错误并提示操作（7F）---把引导权交给硬盘（FF）---加载 加载操作系统---进系统
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

常见代码
C1过去后 C3停留2秒后0D-41滴滴滴---BIOS资料坏，内存坏 IT8705的IO也会导致0D-41滴滴滴，串口芯片也会 C1--01--02---07循环---IO相关电路 D3-D6——EC-ED，C1-05-04-41滴滴滴---内存坏，BIOS资料坏，串口芯片坏， IT8705坏 C3，D8，E8---BIOS ，内存不兼容 C7代码---检测键盘鼠标故障，查键盘鼠标供电，IO周边 25代码停住 ---拔掉显卡，如果还是25---网卡，声卡，BIOS资料坏，南桥 25，26--插显卡25,26修显卡电路，不插显卡也25先刷BIOS后查网卡南桥
关于POST
POST（Power On Self Test）上电自检，是计算机接通电源后，系 统进行的一个自我检查的例行程序，对系统几乎所有的设备进行检 测，每一个设备都有对应的检测代码。
当BIOS在对某个设备进行检测时，首先将对应的代码写入80H诊断 端口，当设备检测通过，则接着送另一个设备代码，对此设备进行 测试。如果某个设备测试没有通过，则此代码会在80H出保留下来 ，检测程序也会终止，诊断卡通过PCI，ISA和LPC总线读取I/O 80H 地址内的POST CODE，并由译码器译码，在通过数码管显示出来。 ，这样便于我们对主机板进行测试和诊断。
注意
由于主板设计的不同，有的北桥可能为集成AGP功能，如Intel的865GV北桥，但 在这样的主板上也会有类似于AGP的插槽，实际上这个槽并不是真正的AGP槽，只 是跟PCI总线的连接在一起的AGP槽外观一样的插槽，也可以使用AGP显卡，速度 慢。
判断法：
1.假的AGP倒数第三脚是3.3V
2.看AGP槽的走线，如果通过南桥的就表示是假的AGP
常见代码
39,45---Intel945以上芯片组不插内存报警，插内存不过通常为北桥空焊 98---Intel芯片组通电后98，北桥问题 d0--BIO资料，CPU到北桥线路，IO问题 d1停住，复位的不停的闪 ，过以后后代码正常跑完---检测PCIE 异常 D1，D2，02---IO周边及相关电路 DD—845，865主板一般为南桥坏 d3 d4 d5---内存，BIOS资料 0A---键盘鼠标，IO 13---拆声卡，刷BIOS
确认内存故障的检测流程
1.外观检查内存槽以及周边的电路是否有倒针，烧伤的现象 2.去除内存槽氧化层，防止内存接触不良 3.更换两条以上不同品牌的好内存，并用橡皮清洁内存的金手指部分。 4.清除CMOS或重新刷鞋BIOS，防止内存参数过高或BIOS资料错误导致内存不过。 5.AMD平台主板需要重新安装CPU或者更换CPU，一防止CPU问题导致内存不过 6.测量内存的工作电压：主供电 SPD供电 基准电压 终结电压。
3.看主板的北桥是否支持独立的AGP
内存类代码
D3 D4 C1 C3 DE E0 E1 ED A7 AF AD B0 等 跑内存代码如何判定是否内存故障的经验 1.不管插不插内存 都不报警 ---刷BIOS ，检测SMBDATA SMBCLK 2.不管插不插内存都会报警 --刷BIOS，查内存的主工作条件（南桥未识别到内 存） 3.不插内存会报警 插上内存后不报警--刷BIOS 查内存的数据地址线。
常见代码
2A---显卡电路 38---南桥内部的USB模块坏了 38--LOGO死机，一般为USB IDE HD声卡故障，或者南桥。 如果过了LOGO后死机，换IO，刷BIOS试试 通电后代码循环跳多次然后正常跑码---PCIE没检测到
显卡类代码
常见显卡故障代码有2A，2B ，26 ，25， C1-44 反复循环（PCIE）等 判断是否为显卡故障代码开显示器是否有显示已经小喇叭 是否报警等条件综合判定
诊断卡的工作原理：利用主板中BIOS内部自检程序的检测结果，通 过代码一一显示出来。
BIOS和CMOS区别与联系
CMOS（Complementary Metal Oxide Semiconductor 互补金属氧化 物半导体原指一种芯片的制程，用CMOS制作的芯片具有省电和低温 的特性，用来储存计算器的设置和系统日期时间。RTC/CMOS RAM整 合在南桥中，通过外部搭配的电池供电。因为CMOS制作的内存耗电 很低，就算计算机一两年都不开电源，CMOS中记录的值也一样可以 得到完整的保存
内存时钟在阻值卡测量，但有的主板不上内存会没有时钟电压，要正确判断需要 找好板对比。所以一般内存的时钟信号只需要打值即可，AMD平台要上CPU再打值 。
8.测量内存SMBUS
SMBUS（系统管理总线）是南桥连接内存，时钟，电源管理芯片，温控芯片等的 一条串行总线，负责这些设备与南桥之间的数据交换，如读取内存参数，设置频 率，调节CPU电压，检测温度等。SM总线由两条线路组成，分别为SMBDATA 和 SMBCLK。对地阻值多数主板是一致的，但也有不一致的，多积累经验。SM总线故 障需要逐个排除。 9.测量内存到内存控制器之间的数据地址控制线，分打值法和电流法。
不走显卡
25，26，41，7F，4E，13，2A，2b 检修方法： （1）清洁主板，CMOS放电. （2）查显卡接触不良，槽氧化，金手指是否氧化。 （3）查显卡槽供电，时钟，复位。（2A，2b） （4） BIOS程序不良，BIOS芯片坏。（41） （5）北桥空焊或北桥供电不良。 （6）VGA接口电路损坏。 （7）加焊北桥，拆除外围接口芯片。
BIOS（Basic Input Output System基本输入输出系统）其实是一 些程序，他可以对主机板上所有设备进行测试和参数设定，BIOS程 序储存在ROM芯片中。它们的联系是：通过BIOS程序可以对CMOS RAM的值进行修改。
主板诊断卡指示灯含义
CLK：总线时钟---空板上电即应常亮，否则时钟信号不正常。
RST：复位---开机或按复位开关亮一下后熄灭，复位正常。若复位灯常亮或不亮 都表示复位不正常。
IRDY：主设备准备好---有主设备信号是闪亮，否则不亮。
FRAME：帧周期---PCI槽有循环帧信号时才闪亮，平时常亮。
BIOS：基本输入/输出---主板运行时，对主板有读操作时就闪亮。
OSC：振荡---ISA插槽的主振信号，空板上电应则常亮，否则停振。
AMI BIOS工作流程
AWARD POST 大致流程
CPU工作---检测CMOS（CF）---初始化芯片组（CO）---初始化PCIE设备---检测内存（C1）---把BIOS资料复制到内存并校验BIOS资 料（C3）---初始化串口键盘鼠标控制器（07）---检测PCI设备（ 25）---调用显卡BIOS并显示（2b）---初始化USB控制器（50）--测试内存（52）---检测键盘鼠标串口并口硬盘灯外设（57-7C）--显示错误并提示操作（7F）---把引导权交给硬盘（FF）---加载 加载操作系统---进系统
2b--显卡 BIOS 北桥
常见代码
50---南桥 USB时钟信号 BIOS资料坏 每个代码都可能回事CMOS设置出错 BIOS资料坏 52---LOGO死机 ---内存坏 内存供电不稳定 刷BIOS 7F停住---直接按F1跳过 不显示 ，档7F代码，按F1可以过去---则修显卡电路 7F以后停住---都是刷BIOS 13快显示时停在13，不插显卡也是如此，拆声卡，刷BIOS
常见代码
C0---CPU和北桥通信异常，BIOS本身资料异常。重点检查CPU到北桥线路。 CF---CMOS电路异常，常见于NVIDIA芯片组， 44,20,50,55,70---等NV桥空焊 45---NVIDIA 主板CMOS电路异常，先检测PCIE，再检测内存 C1---44循环8次以后跳过--不认显卡。 Intel原装板跑25--刷BIOS，不跑码刷BIOS C1---内存不过 07循环跑---查IO的工作条件（2个时钟）或者I/O坏 83627 18 21脚8712 47 49 E9---Intel原装板BIOS资料错误或者BIOS CONFIG跳冒反了
+-12V，+-5V：空板上电即应常亮，否则主板无此电压或短路。
3.3V：这是PCI槽特有的3.3V，空板上电即应常亮，有些板的PCI槽本身无此电压 则不亮
BIOS的分类
BIOS代码分三大品牌： AMI（D开头） AWORD（C开头）和Phoenix。不同品牌BIOS，其代 码含义不一样，检测流程也有一点点区别。
7.测量内存的时钟
内存时钟来源 a.时钟芯片-北桥-内存（Intel平台+Intel芯片组） b.时钟芯片或NV桥-CPU-内存（AMD平台） c.时钟芯片-北桥-时钟缓冲芯片-内存（部分VIA/SIS/ATI芯片组） d.时钟芯片--内存（少数VIA芯片组主板）
SPD---DDR1 184脚 DDR2 238脚 DDR3 236脚 1.8-3.3V
Phoenix BIOS工作流程
Phoenix POST
CPU工作---初始化芯片组---初始化I/O---初始化IDE控制器---初 始化PCI总线控制器---检测键盘控制器---检测内存---检测PCI设 备---检测显卡---显示---测试键盘---测试内存---显示错误信息--检测并口串口ISAPS/2软驱，鼠标等---检测硬盘光驱---准备引 导并初始化所有设备---加载操作系统---进系统
DDR1 DDR2在有上拉排阻的情况下使用打值法准确性很低。 电流法： 1.稳压电源调节电压到3V左右 2.稳压电压调节限流0,15A 3.稳压电源负极接主板螺丝孔 4.万用表红笔接电压正极， 5.黑笔接内存打值卡数据线 6.读取万用表电流值，偏小的线有断路，值偏大的有短路
不走CPU的代码
00，FF，C0，d0，E0，88，乱码 检修方法： （1）清洁主板，CMOS放电，查CMOS跳线， （2）查CPU跳频（频率，电压，旧板才有） （3）CPU接触不良，座氧化，座松焊，座断针。 （4）复查CPU核心供电，时钟，复位-上假负载测。 （5）CPU VTT，PG，电压是否正常 （6）测CPU的AD线对地阻值，前端总线不良， （7） BIOS程序不良，BIOS芯片坏。（测CS） （8）NB供电不正常，NB空焊或不良。 （9）I/0损坏，加焊南桥。
