长春万科住宅建筑节点标准做法++

万科住宅单体建筑标准化设计标准住宅单体建筑标准化设计标准一、住宅入口标准设计1、不设入户花园的做法（1）入户门外暗装门铃按钮，底边距地；距门洞边；室内门铃明装，底边距地。

（2）入户门应具备防盗功能，门洞高2100mm，门洞宽按两种考虑，子母门宽1300mm，单扇门宽1000mm（门扇净宽900mm）。

（3）避免入户门正对户内卫生间门或户外管井门。

（4）入户门应设墙垛，垛宽不小于50mm，可能情况下垛宽200mm。

门内应装门碰。

（5）入户门门扇采用多点锁、装猫眼，采用铜质或其它高强合页，锁具、门、闭门器、猫眼、合页的品牌应有明确选择范围。

（6）房间号牌宜设于门洞上方。

（7）入户门门扇的形式、色彩等应与楼梯间、公共走道的设计风格相协调。

（8）多层住宅入户门应避免紧贴楼梯台阶，应留有600mm的缓冲距离。

（9）应避免两户间的户门在平面上相互垂直紧贴造成门扇开启干扰。

2、设入户花园的做法（1）入户花园的面积扣除走道后不宜小于8m2，直接对外采光通风面宽不小于2400mm。

（2）入户花园宜作结构降板300mm设计，可结合花槽解决入户管道埋设问题。

（3）入户花园可以起门廊作用，鞋柜可以结合在花园内。

（4）配电箱可以安装在花园内合适的墙上。

（5）第一道入户门（在楼梯厅与入户花园之间）起防盗作用，门洞高2100mm，宽1300mm，第二道门（入户花园与客厅之间）采用玻璃推拉门，门洞高与窗顶高相平。

（6）入户花园要考虑照明和给排水设施。

（7）其它要求与不设入户花园户型相同。

3、入户玄关（1）3房及以上户型尽量设入户玄关，并预先考虑鞋柜位置，鞋柜深300mm。

（2）入户玄关的走道净宽度不小于1200mm（不包含鞋柜位置）。

（3）玄关天花中央明装吸顶灯，在门开启方向一侧暗装照明开关，底边距地；在门开启方向一侧安装对讲机，底边距地（如选用挂墙式对讲机可只预留标准接线盒86×86mm），对讲机距门边的距离宜大于400mm；可能情况下暗装住户弱电分线箱，底边距地。

万科集团建筑构造与细部做法统一标准第一部分：建筑做法第一节：卫生间细部做法1.1 卫生间细部防水节点做法：1.1.1穿卫生间烟道节点防水做法：1.1.2沉箱式卫生间侧排地漏防水做法：1.1.3卫生间地漏泄水孔节点1.2卫生间其它主要事项：1）卫生间建筑完成面应低于室外建筑完成面至少50mm；2）卫生间地漏、穿楼板管道根部四周须用聚氨酯防水材料嵌缝填实加强处理，沿管道上反不低于建筑完成面100mm高度；3）地面防水在卫生间门口处外伸不小于100mm宽，门坎石下与卫生间地面交接处须采用沥青油膏或聚氨酯密封填实（见图1.2.1）；4）卫生间木门框底部建议落于门坎石上（见图1.2.2）或采用石材做防水护角（见图1.2.3），以防木门框底部腐烂；5）在卫生间混凝土顶板上固定吊顶螺杆时须防止打穿或打裂楼板，导致楼板渗漏；6）卫生间地面防水完成后必须进行不低于48小时蓄水试验，蓄水高度不低于卫生间外结构面高度50mm。

图1.2.1卫生间木门框采用石材底部做护角示意第二节：花池、外墙悬挑构件2.1室外悬挑花池1）1:3水泥砂浆保护层。

2）1.5mm厚聚合物水泥防水涂料（JS-Ⅱ型）防水层（花池内满做）；3）混凝土整体浇筑，根据花池大小应预留1-2个Ф32排水管；2.2空调板、凸窗板等悬挑板的防水做法：第三节：墙体面层施工做法3．1 内墙面3.1.1 水泥砂浆抹灰1）8mm厚1：2水泥砂浆面层抹平；2）12mm厚1：2.5水泥砂浆打底；3）暗埋管线槽补平后挂镀锌钢丝网，挂网宽度为超出管线槽边50mm，管线比较密集而无法砌筑时，采用细石砼塞填密实，再挂钢丝网。

4）抗裂、抗脱落网片：不同墙体材料交接处每边150mm，砌筑墙体需满挂镀锌钢丝网（网孔小于15×15mm，丝径大于1mm）；4）墙体。

3.1.2 乳胶漆墙面1）乳胶漆面层，不少于2遍；2）墙面满刮腻子找平；3）下同3.1.1各条3.1.3 内墙砖（地砖贴墙需用专用粘接剂或云石胶满铺粘贴）1）内墙砖，颜色相近水泥擦缝2）5mm厚素水泥浆摻8%108胶粘贴或采用专用粘结剂3）下同3.1.1各条1．4管井内壁抹灰1）12mm厚1：3水泥砂浆；2）墙体3.2 外墙面3.2.1涂料外墙：1）涂料封闭底漆不少于1道，面漆不少于2道；2）专用外墙水泥腻子打磨找平，不得采用石膏腻子；3）12mm厚1：3纤维水泥砂浆打底（抗拉纤维0.9kg/m3），8mm厚1:2.5聚合物防水水泥砂浆抹平（外墙应控制垂直偏差，保证抹灰层的垂直度和平整度不超过规范规定，对个别超厚达35mm以上的，必须钉设钢筋头，加挂镀锌钢丝网，以防抹灰层空鼓、开裂）；4）外挂抗裂、抗脱落网片：不同墙体材料交接处每边150mm，砌筑墙体需满挂镀锌钢丝网（网孔小于15×15mm，丝径大于1mm）；5）外墙墙体。

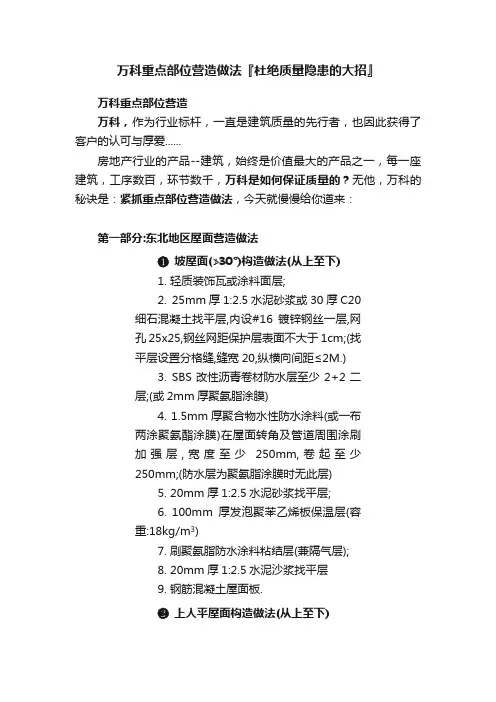

万科重点部位营造做法『杜绝质量隐患的大招』万科重点部位营造万科，作为行业标杆，一直是建筑质量的先行者，也因此获得了客户的认可与厚爱......房地产行业的产品--建筑，始终是价值最大的产品之一，每一座建筑，工序数百，环节数千，万科是如何保证质量的？无他，万科的秘诀是：紧抓重点部位营造做法，今天就慢慢给你道来：第一部分:东北地区屋面营造做法❶坡屋面(≯30°)构造做法(从上至下)1. 轻质装饰瓦或涂料面层;2. 25mm厚1:2.5水泥砂浆或30厚C20细石混凝土找平层,内设#16镀锌钢丝一层,网孔25x25,钢丝网距保护层表面不大于1cm;(找平层设置分格缝,缝宽20,纵横向间距≤2M.)3. SBS改性沥青卷材防水层至少2+2二层;(或2mm厚聚氨脂涂膜)4. 1.5mm厚聚合物水性防水涂料(或一布两涂聚氨酯涂膜)在屋面转角及管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)5. 20mm厚1:2.5水泥砂浆找平层;6. 100mm厚发泡聚苯乙烯板保温层(容重:18kg/m3)7. 刷聚氨脂防水涂料粘结层(兼隔气层);8. 20mm厚1:2.5水泥沙浆找平层9. 钢筋混凝土屋面板.❷上人平屋面构造做法(从上至下)1. 10mm厚铺地砖面层,用干水泥擦缝,设分格缝≤2000×2000留10mm宽缝,填1:3石灰砂浆.2. 撒素水泥面(洒适量清水)3. 40mm厚C20细石混凝土(防水混凝土B6),内配筋4@150双向,设分格缝≤2000×2000(钢筋必须断开),缝内嵌PVC防水油膏;4. 玻纤布隔离层;5. SBS改性沥青卷材防水层至少2+2二层;(或2mm厚聚氨脂涂膜)6. 1.5mm厚一布两涂聚氨酯涂膜在山墙四周,屋面管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)7. 20mm厚1:3水泥砂浆找平层;8. 1:6水泥焦渣最薄处30厚,找2%坡,振捣密实表面抹光;(根据工程情况确定是否设排汽孔)9. 100mm厚发泡聚苯乙烯板保温层(容重:32kg/m3);10. 氯丁胶防水乳剂一道;11. 20mm厚1:2.5水泥沙浆找平层;12. 钢筋混凝土屋面板❸非上人平屋面构造做法(从上至下)❹种植屋顶构造做法(从上至下)1. 250~600mm厚种植土;2. 聚脂无纺布滤水层(120g/m2),四周上翻100高,端部通长用粘结剂50高3. 80mm厚粒径15~20陶粒排水层;4. 40mm厚C20细石混凝土,内配筋4@150双向,设分格缝≤2000×2000(钢筋必须断开),缝内嵌PVC防水油膏;5. 玻纤布隔离层;6. SBS改性沥青卷材防水层至少2+2二层;(或2mm厚聚氨脂涂膜)7. 1.5mm厚一布两涂聚氨酯涂膜在山墙四周,屋面管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)8. 20mm厚1:3水泥砂浆找平层;(分格见88J5-X1,2)9. 1:6水泥焦渣最薄处30mm厚,找2%坡,振捣密实表面抹光;(根据工程情况确定是否设排汽孔)10. 100mm厚发泡聚苯乙烯板保温层(容重:32kg/m3);11. 氯丁胶防水乳剂一道;12. 20mm厚1:2.5水泥沙浆找平层;13. 钢筋混凝土屋面板.第二部分：华北地区屋面营造做法❶坡屋面(≯30°)构造做法(从上至下)1. 轻质装饰瓦或涂料面层;2. 25mm厚1:2.5水泥砂浆或30厚C20细石混凝土找平层,内设16号镀锌钢丝一层,网孔25x25,钢丝网距保护层表面不大于1cm;(找平层设置分格缝,缝宽20mm,纵横向间距≤2m)3. SBS改性沥青卷材防水层至少2+2二层;(或2mm厚聚氨脂涂膜)4. 1.5厚聚合物水性防水涂料(或一布两涂聚氨酯涂膜)在屋面转角及管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)5. 20mm厚1:2.5水泥砂浆找平层;;6. 50mm厚发泡聚苯乙烯板保温层(容重:18kg/m3)7. 刷聚氨脂防水涂料粘结层;8. 20mm厚1:3水泥砂浆找平层;9. 钢筋混凝土屋面板❷上人平屋面构造做法(从上至下),❸非上人平屋面构造做法(从上至下)1. 25mm厚1:2.5水泥砂浆找平层,设分格缝≤1500×1500,缝内嵌PVC防水油膏;2. SBS改性沥青卷材防水层至少2+2二层;(或2mm厚聚氨脂涂膜)3. 1.5mm厚聚合物水性防水涂料(或一布两涂聚氨酯涂膜)在山墙四周,屋面管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)4. 20mm厚1:3水泥砂浆找平层;5. 1:1:6水泥,砂子,焦渣,最薄处30厚,找2%坡,振捣密实表面抹光;(根据工程情况确定是否设排汽孔)6. 50mm厚发泡聚苯乙烯板保温层(容重:18kg/m3)7. 钢筋混凝土屋面板❹种植屋顶构造做法(从上至下)1. 250~600mm厚种植土2. 聚脂无纺布滤水层(120G/M2),四周上翻100mm高,端部通长用粘结剂50高;3. 80mm厚粒径15~20陶粒排水层;4. 40mm厚C20细石混凝土,内配筋4@150双向,设分格缝≤2000×2000(钢筋必须断开),缝内嵌PVC防水油膏;5. 玻纤布隔离层;6. SBS改性沥青卷材防水层至少2+2二层;(或2mm厚聚氨脂涂膜)7. 1.5mm厚聚合物水性防水涂料(或一布两涂聚氨酯涂膜)在山墙四周,屋面管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)'8. 20mm厚1:3水泥砂浆找平层;9. 1:1:6水泥,砂子,焦渣,水泥焦渣最薄处30mm厚,找2%坡,振捣密实表面抹光;(根据工程情况确定是否设排汽孔)10. 50mm厚发泡聚苯乙烯板保温层(容重:32kg/m3);11. 钢筋混凝土屋面板.第三部分：华东地区屋面营造做法❶坡屋面(≯30°)构造做法(从上至下),1. 轻质装饰瓦或涂料面层;2. 25mm厚1:2.5水泥砂浆或30厚C20细石混凝土找平层,内设16号镀锌钢丝一层,网孔25x25,钢丝网距保护层表面不大于1cm;(找平层设置分格缝,缝宽20,纵横向间距≤2m)3. 35mm厚发泡聚苯乙烯板保温层(容重:18kg/m3);4. 4mm厚SBS防水卷材(热粘),接缝处用抹刀热抹平;(或2mm厚聚氨脂涂膜)5. 1.5mm厚聚合物水性防水涂料在屋面转角及管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)6. 20mm厚1:3水泥砂浆找平层;7. 钢筋混凝土屋面板.❷上人平屋面构造做法(从上至下)1. 10mm厚铺地缸砖面层,用干水泥擦缝,设分格缝≤2000×2000留10mm宽缝,填1:3石灰砂浆.2. 撒素水泥面(洒适量清水)3. 40mm厚C20细石混凝土,内配筋4@150双向,设分格缝≤2000×2000(钢筋必须断开),缝内嵌PVC防水油膏;4. 35mm厚发泡聚苯乙烯板保温层(容重:32kg/m3);5. 体积比1:3:8(水泥:砂:陶粒)陶粒混凝土找坡4%并压平,最薄处20mm厚;(根据工程情况确定是否设排汽孔)6. 4mm厚SBS防水卷材(热粘),接缝处用抹刀热抹平;(或2mm厚聚氨脂涂膜)7. 1.5mm厚聚合物水性防水涂料在山墙四周,屋面管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)8. C20细石混凝土找坡1%并压平(最薄处20mm厚);9. 钢筋混凝土屋面板.❸非上人平屋面构造做法(从上至下)❹种植屋顶构造做法(从上至下)1. 250~600mm厚种植土2. 聚脂无纺布滤水层(120g/m2),四周上翻100高,端部通长用黏结剂50高;3. 80mm厚粒径15~20mm陶粒排水层4. 40mm厚C20细石混凝土,内配筋4@150双向,设分格缝≤2000×2000(钢筋必须断开),缝内嵌PVC防水油膏;5. 体积比1:3:8(水泥:砂:陶粒)陶粒混凝土找坡4%并压平,最薄处20mm厚;(根据工程情况确定是否设排汽孔)6. 4mm厚SBS防水卷材(热粘),接缝处用抹刀热抹平;(或2mm厚聚氨脂涂膜)7. 1.5mm厚聚合物水性防水涂料在山墙四周,屋面管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)8. C20细石混凝土找坡1%并压平(最薄处20mm厚)9. 钢筋混凝土屋面板第四部分：华南地区屋面营造做法❶坡屋面(≯30°)构造做法(从上至下)1. 轻质装饰瓦或涂料面层;2. 25mm厚1:2.5水泥砂浆或30厚C20细石混凝土找平层,内设16号镀锌钢丝一层,网孔25x25,钢丝网距保护层表面不大于1cm;(找平层设置分格缝,缝宽20,纵横向间距≤2M.)3. 40mm厚发泡聚苯乙烯板保温层(容重:18kg/m3)4. 4mm厚SBS防水卷材(热粘),接缝处用抹刀热抹平;(或2mm厚聚氨脂涂膜)5. 1.5mm厚聚合物水性防水涂料在屋面转角及管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)6. 20mm厚1:3水泥砂浆找平层;7. 钢筋混凝土屋面板.❷上人平屋面构造做法(从上至下)1. 10mm厚铺地砖面层,用干水泥擦缝,设分格缝≤2000×2000留10mm宽缝,填1:3石灰砂浆.2. 撒素水泥面(洒适量清水)3. 40mm厚C20细石混凝土,内配筋4@150双向,设分格缝≤2000×2000(钢筋必须断开),缝内嵌PVC防水油膏;4. 40mm厚发泡聚苯乙烯板保温层(容重:32kg/m3)5. 体积比1:3:8陶粒混凝土找坡2%并压平,最薄处20mm厚;(根据工程情况确定是否设排汽孔)6. 4厚SBS防水卷材(热粘),接缝处用抹刀热抹平;(或2mm厚聚氨脂涂膜)7. 1.5mm厚聚合物水性防水涂料在山墙四周,屋面管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)8. C20细石混凝土找坡1%并压平(最薄处20mm厚);9. 钢筋混凝土屋面板.❹种植屋顶构造做法(从上至下)1. 250~600mm厚种植土;2. 聚脂无纺布滤水层(120g/m2),四周上翻100高,端部通长用粘结剂50mm高;3. 80mm厚粒径15~20mm陶粒排水层;4. 40mm厚C20细石混凝土,内配筋4@150双向,设分格缝≤2000×2000(钢筋必须断开),缝内嵌PVC防水油膏;5. 体积比1:3:8陶粒混凝土找坡2%并压平,最薄处20mm厚;(根据工程情况确定是否设排汽孔).6. 4厚SBS防水卷材(热粘),接缝处用抹刀热抹平;(或2mm厚聚氨脂涂膜)'7. 1.5mm厚聚合物水性防水涂料在山墙四周,屋面管道周围涂刷加强层,宽度至少250mm,卷起至少250mm;(防水层为聚氨脂涂膜时无此层)8. C20细石混凝土找坡1%并压平(最薄处20mm厚)9. 钢筋混凝土屋面板.第五部分：卫生间重点做法卫生间楼面构造作法(从上至下):第六部分：墙体营造做法❶墙体材料:1. 90mm厚GRC板;2. 90mm厚混凝土空心砌块或黏土空心砖.❷导墙做法:混凝土导墙200mm高,宽同墙厚,与楼板一起现浇❸墙面防水(从外至内)1. 15mm厚水泥防水砂浆(掺防水粉);2. 墙基.来源：dichan360。

万科住宅设计施工图技术标准，全是干货1、住宅门洞宽度2、房门门洞口高度3、入户门垛尺寸不小于100，户内门垛尺寸不小于50，做构造柱加固。

4、入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突。

5、相同类型房间窗洞口尺寸宜尽量统一：开间大于、等于3300的房间窗宽不小于1800，主卧室窗洞口不小于1800，次卧室窗洞口不小于1500。

起居厅处阳台门门宽度不小于2400，且当厅开间大于4米时，门宽度大于2700。

6、凸窗窗台高450，外墙面至凸窗板外缘为550。

凸窗遮阳板在墙根处应设导流槽，以免遮阳板上的水停留。

7、低窗台应为450，一般情况落地窗应做由结构上反150的反槛。

厨房、卫生间窗台高1000（此高度应从与之相连的厅房的建筑完成面开始计算）。

8、铝合金门窗尺寸要求：a、多层及洋房产品的窗顶标高b、别墅、高层等产品的窗顶标高根据具体情况再定。

c、铝合金门的高度不应低于2100。

d、单扇推拉门宽度≤1000。

e、平开窗的开启扇宽度≤650，高度≤1500。

9、铝合金门窗开启方式：a、平开门窗的气密性能优于推拉门窗。

b、双扇平开门中间一般有中梃。

c、上悬窗的通风量较大，配件较便宜，适合用在卫生间和推拉门的上侧。

d、三轨、四轨推拉门通风量大，造价也大。

10、低窗防护：a、安装在易于受到人或物体碰撞部位的建筑玻璃，如落地窗、玻璃门、玻璃隔断等，应采取保护措施。

保护措施根据建筑玻璃安装的具体部位不同，可以采取警示（在视线高度设置警示标志）或防碰撞设施（设置护栏）等。

对有可能发生高空人体或玻璃坠落的情况，必须采取可靠的护栏。

b、无室外阳台的外窗台距室内陆面高度小于900时，必须采用安全玻璃并加设可靠的防护措施。

窗台高度低于600的凸窗，其计算高度应从窗台面开始计算。

防护栏杆高度多层≥1.1米，小高层、高层≥1.2米。

c、防护栏杆做法：采用30宽3厚的扁铁做骨架，中间焊接Ф8的圆钢，间距小于200。

底座采用M8的膨胀螺栓与地面可靠连接。

装修：1.门槛石强化地板压条收边：压条露出地面宽度与踢脚线或门套线一致，且伸进踢脚线或门套线≥1mm，完成后压条与门槛石缝隙不超过1mm。

门槛石预先排版。

门槛石定位准确，预留压条安装位置，保证压条不凸出踢脚线或门套线。

2.木地板与门槛石交接标准：地板与门槛石交界处高差3mm且平整、牢固、无高低差。

阳台门内侧地坪保留100mm宽度不浇筑。

阳台防水施工，完成后进行养水。

养水完成后，地坪浇筑前先将木龙骨固定在离门槛石30-50mm的位置。

4.控制木龙骨的水平度≤3mm。

木龙骨须进行防腐防火防虫蚁处理。

3.淋浴挡水槛石收边：挡水槛与墙砖留缝≤2mm；无波打线挡水槛与墙砖阴角搭接≥10mm，有波打线与墙砖平接。

止水条预埋，完成面顶标高高于门槛石30mm。

墙砖完成后再安装挡水槛，挡水槛长度与墙砖间留缝≤2mm （挡水槛无需伸入墙砖内）。

无波打线挡水槛与墙砖阴角搭接（建议≥10mm），有波打线与墙砖平接。

挡水槛与墙砖缝隙用同色美缝剂收头。

4.地漏安装标准：75配件，50地漏，确保地漏排水通畅；地漏不跨缝，四周与地面结合紧密、牢固、平正、低于排水面。

结构预埋时，使用75止水节，50地漏在75配件中位置可调。

铺贴地砖时按0.5%作泛水坡向地漏。

地漏定位应选择在房间的边角部位，尽量不破坏房间和地面砖的完整性，有排水槽的应结合设置，与地砖接缝严密，四边平行于地砖边，禁止跨缝设置，地漏表面低于排水面1~2mm。

地漏水封高度要达到50mm，防止排水管道内的气泛入室内。

5.浴缸检修口做法：浴缸底部无垃圾，检修口开启方便，表面平整。

检修口内、浴缸底部垃圾清理。

检修口背面用水泥砂浆、防水腻子修整抹平。

表面用防霉涂料饰面。

6.卫生间台盆下水管收口：台盆柜底板后开孔洞不外露；装饰盖与台盆柜底板接触紧密、无翘凸。

预留PVC管高度不高于台盆柜底板。

增加塑料装饰圈。

塑料装饰圈与下水管自带装饰盖对中安装，不出现大小边。

塑料装饰圈与下水管自带装饰盖安装服帖，与台盆柜底板间无缝隙。

万科精装修节点施工标准丨装修工艺...
以下案例为这套素材主要是『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG高清丨42.7M』，JPG，PDF文件可以下载！希望能对你有所帮助。

如果你喜欢请分享到朋友圈让更多设计师也能看到，谢谢！希望我们能走的更远。

由筑宅设计分享素材给大家。

【福利在文章最后】不要错过
【名称】万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG高清丨42.7M
【格式】 JPG，PDF
【大小】 42.7M
❶
简介：本套宝贝，『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG高清丨42.7M』，无水印，案例带设计说明和平面图，可做为设计首选参考资料。

废话不多说，请接图！
目录
『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG 高清丨42.7M』
- 下面是部分案例截图，添加微信获取素材 -
- 下面是部分案例截图 -
❷
简介：本套宝贝，『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG高清丨42.7M』，无水印，案例带设计说明和平面图，可做为设计首选参考资料。

废话不多说，请接图！
详细图文
『万科精装修节点施工标准丨装修工艺节点详图丨PDF格式+JPG 高清丨42.7M』
- 下面是部分案例截图，添加微信获取素材 -
『万科精装修节点施工标准』
EDN。

万科建筑主体结构施工标准做法一、钢筋混凝土结构1、钢筋保护层垫块、马凳1）为有效保障钢筋保护层厚度、控制露筋现象，要求使用塑料垫块、通长钢筋马凳；2）梁、柱：按图1.1 a ，卡子固定在梁、柱主筋上（梁底筋采用砂浆垫块）；3）板：底筋使用图1.1 b所示通长钢筋马凳，面筋使用图1.1 c所示预制混凝土通长钢筋马凳；图1.1 钢筋保护层垫块、马凳4）后浇带处面筋必须采用支架筋进行垫设，保证后浇带处板面筋的保护层厚度；以防板面开裂，具体支架和马凳示意见图1.2；图1.2 钢筋支架及马凳做法5）控制楼板厚度的改进方法：图1.3 控制楼板厚度的改进方法6）混凝土剪力墙内撑宜采用工业化预制混凝土内撑：有效保证剪力墙的截面尺寸，图示如下：图1.4 剪力墙截面内撑2、坡屋面支模1）坡角＜200可采用单面支模，即板底单面支模；2）坡角≥200采用双面封模，即板底、板面均须封模。

（为便于混凝土浇筑，建议板面采用分段封模、分段浇筑）。

图2 斜屋面示意图3、梁柱节点箍筋梁柱节点箍筋采用按下图预先点焊制成的箍筋笼，随绑扎后的梁筋一齐下沉至设计位置，保障柱头箍筋的位置、间距。

a 示意图预先点焊制成的箍筋笼——b效果图柱头箍安装绑扎效果——b效果图图3 梁柱节点箍筋做法4、现场配置吸尘器现场须配置足够数量的吸尘器，梁、板混凝土浇筑前须用吸尘器将楼板、梁模板面上的木屑、垃圾等清理干净。

如下相片所示：图4 吸尘器清理施工5、混凝土浇筑施工平台、走道搭设楼板、屋面板混凝土浇筑应使用布料机，当条件不具备时，必须搭设可靠的施工平台、走道。

如下相片所示：图5 操作平台6、混凝土养护方法和时间控制1）养护在混凝土终凝前（浇筑完毕6~8小时）开始。

2）地下室底板、顶板、屋面（含后浇带）宜覆膜浇水养护，卫生间沉箱宜优先采用蓄水养护，蓄水深度为100mm。

时间不少于14天；3）周边剪力墙混凝土带模时淋水养护，拆模后内外顶挂PVC（带孔）管不停淋水养护，养护时间不少于14天；4）室内剪力墙、柱、梁板（含底部）混凝土拆模后浇水养护，保持表面湿润，养护时间不少于7天；5）有特殊要求的混凝土养护按设计要求进行。

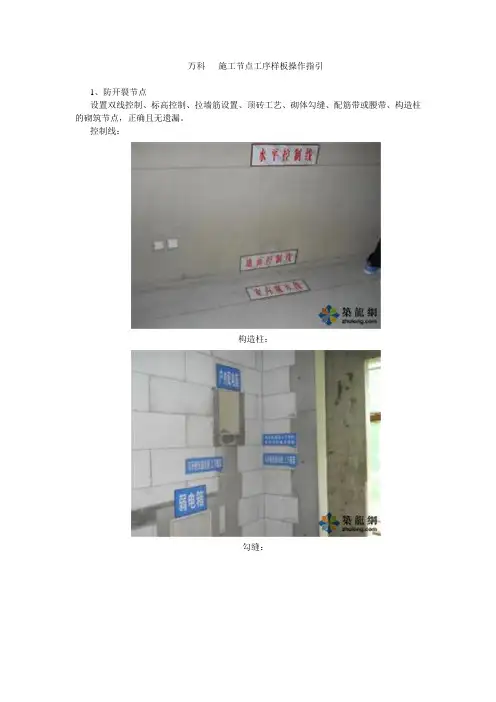

万科施工节点工序样板操作指引1、防开裂节点设置双线控制、标高控制、拉墙筋设置、顶砖工艺、砌体勾缝、配筋带或腰带、构造柱的砌筑节点，正确且无遗漏。

控制线：构造柱：勾缝：顶砖：2、防渗漏节点有表明反坎留设、门窗洞口及门垛留设之间相互节点关系的样板，正确且无遗漏。

反坎：反坎凿毛：窗台板做法：屋面烟道：3、安装节点1有表明厨卫间、阳（露）台、外墙、管道留孔节点构造的样板，且符合防渗漏节点要求。

外墙预留套管：外墙预制空调洞：穿板孔洞吊洞：卫生间排水管：4、安装节点2样板有水电预留位（底盒或接驳口安装完成并标识功能）、空调孔、家具及厨柜（用油漆在墙上和地面按实际尺寸画出定位）与土建的相互关系，正确且无遗漏。

室内线盒：卫生间水管：红外幕帘：强、弱电箱：5、内墙面抹灰工序（含粉刷施工）基层处理、挂网符合抗裂要求；灰饼布置、方正控制、护角做法、标高控制、门窗洞口尺寸控制有清晰说明；分层工艺正确；水电出墙位（抹灰面）埋深控制措施有效；石材或瓷质踢脚线部位的抹灰层预留粘贴厚度。

灰饼、网片样板：粉刷石膏样板：分层抹灰：室内抹灰成活面：6、门窗安装工序平面位置控制、标高控制（门楣、窗台及门槛）措施清晰有效；窗框固定、框边塞缝、窗边防水符合节点要求。

窗框固定：发泡胶填缝：窗框安装样板：窗框成品保护：7、外墙抹灰工序基层处理、挂网等做法符合抗裂要求；门窗洞口标高及尺寸控制清晰有效；外墙砖与土建模数匹配，阴阳角收口方正顺直；窗台泛水、滴水线、窗框收口符合节点要求。

外墙抹灰、保温：外墙抹灰、保温：8、外墙砖粘贴工序外墙砖与土建模数匹配，阴阳角收口方正顺直；窗台泛水、滴水线、窗框收口符合节点要求；瓷砖与其它材质交接面的收口合理，观感佳。

外墙砖：9、外墙腻子涂料工序涂料与其它材质交接面的收口合理，观感佳。

外墙腻子、涂料：10 室内地面找平层工序厨卫间与室内地平有降板处理；室外阳台、露台与室内地平有降板处理；室内不同地面装饰材料因铺贴厚度（含地采暖）不同所发生的标高解决方案合理有效；地面找平层平整度控制的工艺措施合理有效。

万科建筑构造统一做法总结（值得收藏）一、北方建筑统一做法表（一）外墙做法（二）内墙做法（三）屋面做法（四）楼面做法（五）地面做法结构地面施工工艺根据建筑构造不同，施工工艺可分为以下几种：1、预留地面钢筋法——适用于剪力墙结构，板钢筋采用错茬焊接方式连接。

2、预留地梁混凝土法——适用于框架结构，板钢筋后期绑扎，混凝土与地梁上部混凝土二次浇注。

3、以回填土为地模、地梁与结构地面整体浇注法——适用于工期不紧张的任何结构。

（六）顶棚做法（七）踢脚、墙裙做法二、主要保温材料选用表三、主要防水材料选用表四、防水材料简介（一）建筑防水设防等级等级划分——根据建筑物重要程度、使用功能和建筑类型划分等级使用年限——根据等级制定相应的合理使用年限设防要求——根据合理使用年限规定设防要求材料选用——适用的材料和限制使用的材料1、屋面等防水等级及设防要求2、地下室防水等级及适用范围（二）防水材料选择材料分类：刚性防水和柔性防水（由于刚性防水拉伸强度低随基层开列而开裂丧失防水功能，沈阳公司原则上不允许使用）柔性防水：可分为防水卷材防水和防水涂膜也可分为改性沥青、高分子、水泥基沈阳公司目前选用的防水材料有：SBS改性沥青防水卷材、单组分聚胺脂防水涂料、聚氯乙烯丙纶高分子复合防水卷材、聚合物水泥（JS-1）防水涂料SBS弹性体改性沥青防水卷材：胎基布——玻纤胎G、聚酯胎PY（克重、长丝）隔离材料——聚乙烯膜PE、板岩颗粒M、细砂颗粒S低温柔度——Ⅰ型（-18℃）、Ⅱ型（-25℃）；适用范围——寒冷地区、变形部位例：SBSⅠPY PE4APP塑性体改性沥青防水卷材：胎基布——玻纤胎G、聚酯胎PY（克重、长丝）隔离材料——聚乙烯膜PE、板岩颗粒M、细砂颗粒S高温性能——Ⅰ型（110℃）、Ⅱ型（130℃）；适用范围——高温地区、变形稳定部位例：APPⅠG M3聚氨酯防水涂料（S）：主要成分——以异氰酸酯、聚醚为主要原料，配以各种助剂和填料经聚合反应制成按组分分类——单组分S、双组分M按拉伸性能分类——Ⅰ型(≥1.9MPa)、Ⅱ型(≥2.45MPa)；主要性能——弹性高、整体性好、耐紫外线差，不能暴露使用、对基层平整度、干燥程度要求高、需要良好的通风条件、不易成品保护；双组分存在施工不易控制缺点；适用范围——Ⅰ型适用于屋面多道防水设防中的一道非外露防水设防；Ⅱ型适用于地下工程防水设防；两种均适用于卫生间防水。

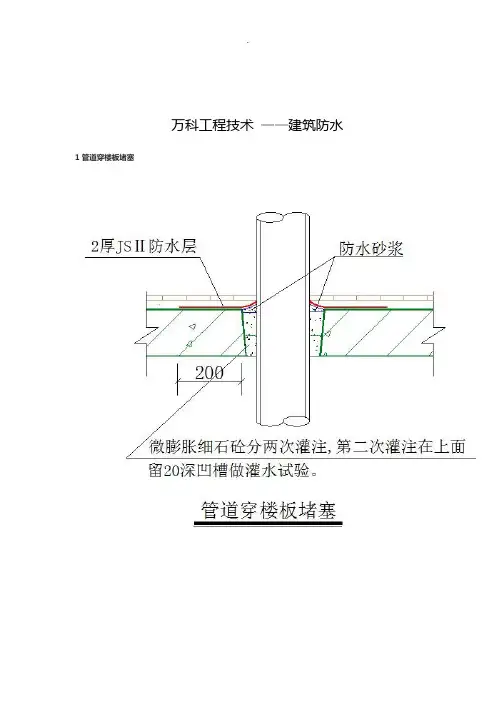

万科工程技术——建筑防水1 管道穿楼板堵塞
2 地漏口堵塞节点
3 穿卫生间烟道防水节点
4 厨房烟道防水节点
5 穿墙管道堵塞节点
6 穿墙螺杆洞堵塞节点
7 混凝土雨棚/空调板防水节点
8 预制空调管孔洞大样
9 外墙抹灰分格缝、滴水做法节点
10屋面落水口侧排地漏节点
11 屋面排气管设置大样（上人屋面根据使用需要可采用盲沟做法）
12外墙铝合金窗防渗漏节点
13 烟道出屋面防水节点
14 阳台花池防水做法
15女儿墙、分格缝节点
16 管道穿越楼板、屋面板预埋套管做
欢迎下载，谢谢观看！资料仅供参考学习。

建筑知识丨万科防渗漏设计，5大节点做法（上）内容梗概底板设防水层：素土夯实，密实度≥93％；防水层不小于2mm等7项构造做法。

外墙防水做法：当项目地下水位较低，地下室底板防水混凝土厚度大于500mm。

室外顶板防水做法：室外顶板宜优先采用结构起坡。

混凝土结构防水细部构造：墙板转角节点、墙面收口等5大节点做法。

一般要求及说明▉一般要求防水混凝土结构底板下须做素混凝土垫层，垫层混凝土强度不得小于C15、厚度不小于100mm，当地基土比较软弱时，混凝土垫层厚度不小于150mm，或者采用下铺100mm碎石，上做100mm厚垫层的做法。

要特别关注地下结构的施工缝、后浇带、穿墙管（盒）等薄弱环节，应重点核查细部构造措施是否严格按防渗漏节点做法施工。

室外墙有线缆穿过或管道为软连接而不能承受地下水压时，须在地下室墙外做线缆/管道井以避免穿墙节点承受水压。

▉结构要求地下结构迎水面（底板、外墙、顶板）必须采用防水混凝土。

防水混凝土结构底板和外墙厚度不应小于250mm，设计裂缝宽度不得大于 0.2mm，施工完成后不得出现贯通裂缝。

▉防水混凝土(1) 原材料要求a. 防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥。

不得使用过期或受潮结块的水泥，不得将不同品种或不同强度等级的水泥混合使用；b. 防水混凝土掺入粉煤灰的级别不得低于二级；c. 石子应洁净，最大粒径不大于40mm，泵送时其最大粒径应不大于输送管径的1/4，石子吸水率不大于1.5%，不得使用碱活性骨料。

d. 砂应洁净且为中粗砂，不得使用海砂。

(2) 材料用量及配比a.胶凝材料总用量不小于320Kg/m3。

在满足混凝土抗渗等级、强度、耐久性等条件下，水泥用量不得小于 280Kg/m3。

b. 硅粉用量控制在胶凝材料总量的 3%左右。

c. 粉煤灰用量应控制在胶凝材料总量的 20%左右。

d. 防水混凝土砂率应控制在 35%～40%区间。

e. 防水混凝土灰砂比按1:1.5～1:2.5 控制，防水混凝土水胶比不得大于 0.5。

万科建筑设计技术标准完整版2017-07—06地产人自学平台建筑设计技术标准第一节住宅外立面设计要点1、采用三段式建筑形式，根据建筑高度的不同，选择合式的比例关系.2、立面在外装贴面材料变化处、门窗周围、阳台、露台、檐口等处做出细部线脚过渡。

3、窗框考虑香槟色，窗框分格不要太细碎.要求厂家根据建筑门窗表及门窗图集，根据施工工艺及验收规范再出一遍门窗图集，并要求原设计单位复核。

4、底层勒脚处不露墙根，绿化紧贴建筑，建筑四周仅留出单元出入口.5、地方规范要必加外遮阳的项目：应对措施:01窗扇尽量布置在外墙内侧，建议加窗套；02在窗外采用织物下拉窗帘式外遮阳，尺寸小不影响外立面造型,便于拆卸更换；03造价便宜。

6、雨水管高端项目可以通过虹吸排水或内排水解决，中端项目尽量布置在隐蔽处，如外墙凹进部位或阴角处。

雨水管应避免过多弯头，当遇到建筑腰线或其它突出墙面装饰物时，雨水管宜直通。

7、阳台落水管要求：布置在阳台内侧：01无外装饰柱时:一般布置在外墙侧一边；阴角阳台布置在阴角处；02有装饰柱时:装饰柱外缘高层采用混凝土L型构造柱，上下钢筋拉结;多层采用砖砌构造柱,上下钢筋拉结;落水管布置在L型构造柱阴角部位。

L型构造柱内侧宜采用轻质砌块，将落水管隐藏.8、空调位与空调冷凝水管要求:01.空调位尽量考虑结合阳台，露台布置;02.空调位尽量考虑做到外墙凹进部位或阴角处；03。

空调位位于凸窗下，隔板不应采用实体墙面以避免安装不便及影响散热;04.空调位位于平窗下，铁艺隔板两侧应大于窗套边200MM,冷凝立管应布置在窗套与外墙阴角处；05。

精装修房建议空调冷凝水由室内机冷凝水口沿墙地暗埋PVC管引至就近的卫生间或阳台地漏.9、雨水管,阳台水落管,空调冷凝水管宜与墙体颜色相同，建议物资统一向生产厂家订制，但应禁止在白色PVC管材上喷涂颜料，不耐久.10、外墙基座规则石材贴面的勾缝宽度建议为12-15MM。

11、双联窗设计要求：01客厅与主卧室部位不出现双联窗；02双联窗尽量布置在次要房间；03南立面双联窗的数量不超过20%；04双联窗尽量出现在顶部1—2层即可.第二节公共部分设计要点一．首层门厅与门廊空间1．除类似海南地区项目外，其余地区北向电梯厅不考虑敞开式。

目录第一部分设计篇 .............................................................................................. 1主体结构工程 .. (1)1.1 钢筋混凝土结构 (1)1.1.1 结构降板 (1)1.1.2 钢筋接头型式 (1)1.1.3 屋面结构找坡 (1)1.2 砌体结构 (2)1.2.1 墙体材料 (2)1.2.2 构造柱 (2)1.2.3 门窗洞口构造柱要求 (3)1.2.4 砖墙底部混凝土坎 (4)1.2.5 加气混凝土砌块墙体构造 (5)1.2.6 腰梁 (6)1.2.7 电梯井、烟道、排气管道 (6)1.2.8 转角处构造 (6)1.2.9 墙面管线槽 (6)1.2.10 不得在下列墙体或部位设置脚手眼： (6)2建筑楼地面工程 (7)2.1 楼地面 (7)2.1.1 架空层地面做法一 (7)2.1.2 架空层地面做法二 (7)2.1.3 一层入户花园地面做法 (8)2.1.4 客厅楼地面做法 (8)2.1.5 卧室、书房楼地面做法 (9)2.1.6 电梯厅、过道楼地面做法 (10)2.1.7 卫生间（非沉箱式）楼地面做法 (10)2.1.8 卫生间（沉箱式350mm）楼地面做法 (12)2.1.9 厨房楼地面做法一 (13)2.1.10 厨房楼地面做法二 (14)2.1.11 入户花园、阳台楼地面做法 (14)2.1.12 楼梯踏步做法 (14)3建筑装饰装修工程 (16)3.1 内外墙工程 (16)3.1.2 外墙抹灰、饰面二 (17)3.1.3 外墙石材干挂法 (18)3.1.4 外墙瓷砖、石材湿贴法 (19)3.1.5 外墙免抹灰（涂料饰面） (20)3.1.6 外墙免抹灰（面砖） (20)3.1.7 住户大堂、电梯厅、过道、楼梯间、架空层内墙面涂料做法 (20)3.1.8 客厅、房间（不包括厨卫间）内墙面抹灰做法（涂料） (21)3.1.9 内墙面抹灰做法（面砖） (21)3.1.10 内墙面免抹灰做法，砼面或内墙板面（涂料） (21)3.1.11 内墙面免抹灰做法，砼面或内墙板面（面砖） (22)3.1.12 管道井墙面抹灰做法 (22)3.1.13 烟道、管井墙面抹灰做法 (23)3.2 天棚抹灰、饰面工程 (23)3.2.1 卫生间天棚（沉厢式） (23)3.2.2 客厅、房间天棚 (24)3.2.3 阳台、入户花园、架空层和车库（开敞式）天棚 (25)3.2.4 住户大堂、电梯厅、过道和公共楼梯间（封闭式）天棚 (25)3.3 踢脚做法 (26)3.3.1 消防楼梯间水泥砂浆踢脚 (26)3.3.2 非消防楼梯间面砖踢脚 (27)3.4 门窗工程 (27)3.4.1 铝合金门窗 (27)3.4.2 安全玻璃使用部位 (28)3.4.3 配件 (29)3.4.4 金属加强件 (30)3.4.5 紧固件 (30)3.4.6 入户门 (30)4建筑屋面工程 (31)4.1 种植屋面做法 (31)4.2 斜屋面做法 (32)4.2.1 水泥瓦（英红瓦）坡屋面做法一 (32)4.2.2 水泥瓦（英红瓦）坡屋面做法二 (33)4.2.3 水泥瓦（英红瓦）坡屋面做法三 (35)4.2.4 帝固钢瓦坡屋面做法一 (36)4.2.5 帝固钢瓦坡屋面做法二 (36)4.2.6 陶瓦坡屋面做法一 (37)4.2.8 陶瓦坡屋面做法三 (39)4.2.9 陶瓦坡屋面做法四 (40)4.3 住宅平屋面做法 (41)4.3.1 上人平屋面做法一 (41)4.3.2 上人平屋面做法二 (42)4.3.3 上人平屋面做法 (42)4.3.4 不上人平屋面做法 (43)4.3.5 不上人平屋面做法 (44)4.4 露台做法 (44)4.5 雨棚、挑板做法 (45)4.6 地下室 (46)4.6.1 地下室顶板 (46)4.6.2-1 地下室外墙 (47)4.6.2-2 地下室外墙（渗透结晶做法） (48)4.6.3 地下室底板（由上至下） (48)4.6.4 低压配电室等设备用房底板 (51)4.6.5 地下车库外墙（挡土墙）内侧（人防） (52)4.6.6 架空层（封闭式）车库挡土墙内侧（内防：从内到外） (52)4.6.7 车库（开敞式）和架空层内墙面做法 (53)4.6.8 地下室内墙（混凝土内墙） (54)4.6.9 地下室内墙（砖墙、混凝土砌块） (54)4.6.10 地下室顶棚 (55)4.6.11 地下室设备房、配电室和发电机房顶棚 (55)4.7 泳池结构 (56)4.7.1 泳池底板 (56)4.7.2 泳池侧壁 (56)4.7.3 生活水池池底 (57)4.7.4 生活水池池壁 (58)4.7.5 消防水池池底 (58)4.7.6 消防水池池壁 (59)4.8 防水等级 (59)4.8.1 屋面防水等级及设防要求 (59)4.8.2 地下工程防水技术规范 (59)4.9 防水材料品种 (59)4.9.1 平台、屋面、地下室侧墙及顶板、外墙防水材料 (59)4.9.2 SAM自粘结防水卷材 (60)4.9.3 聚合物水泥防水涂料 (62)4.9.4 渗透结晶型防水材料 (64)4.9.5 高聚物改性沥青防水卷材 (65)4.9.6 嵌缝材料 (66)4.9.7 土工布 (66)4.9.8 保温材料 (66)4.9.9 抗裂纤维 (67)4.9.10 面砖粘贴及石材粘贴材料 (67)4.9.11 混凝土内墙板安装专用胶粘剂、砂浆及辅材 (71)4.10 防水总则 (73)5小区道路、园建工程 (74)5.1 小区人行路面做法 (74)5.1.1 石材人行路面 (74)5.1.2 PC砖人行路面 (74)5.1.3 洗石米人行路面 (75)5.2 小区车行路面做法 (75)5.2.1 沥青路面铺装 (75)5.2.2 车广场铺装（干贴法） (76)5.2.3 市政路石材铺装（湿贴法） (77)5.3 景观墙面 (78)5.3.1 湿贴石材 (78)5.3.2 干挂石材 (78)6建筑电气工程 (80)6.1 强电系统 (80)6.2 弱电系统 (81)6.3 建筑防雷 (81)6.4 室外管网 (82)7建筑给水、排水工程 (83)7.1 室外给排水系统 (83)7.1.1 管材、检查井、井盖 (83)7.1.2 给水系统 (83)7.1.3 排水系统 (83)7.2 室内给排水系统 (84)7.2.1 室内给水系统： (84)7.2.2 室内排水系统 (85)7.2.3 空调冷凝水管 (87)7.2.4 雨水系统 (87)7.3 器具安装 (88)7.3.1 安装高度： (88)7.4 其它与建筑有关的规定 (89)7.4.1 空调套管： (89)7.4.2 卫生间排气扇套管（厨房不设）： (89)7.4.3 抽油烟机排烟洞套管： (89)第二部分施工篇 .............................................................................................. 1主体结构工程 (91)1.1 钢筋混凝土结构 (91)1.1.1钢筋保护层垫块、马凳 (91)1.1.2坡屋面支模 (93)1.1.3梁柱节点箍筋 (93)1.1.4现场配置吸尘器 (94)1.1.5 混凝土浇筑施工平台、走道搭设 (95)1.1.6 混凝土养护方法和时间控制 (95)1.1.7 其它事项 (96)1.1.8 施工缝、后浇带位置处理要求 (96)1.1.9 混凝土收面的技术要求 (96)1.2 砌体结构 (97)1.2.1 砖墙面勾缝 (97)1.2.2 砖墙构造柱留置、支模及混凝土浇筑 (97)2建筑装饰装修工程 (99)2.1 抹灰工程工艺做法 (99)2.1.1 混凝土梁柱与砖墙交接处钉挂镀锌钢丝网做法 (99)2.1.2 外墙面抹灰分格缝做法 (99)2.1.3 外墙装饰分格缝做法 (100)2.1.4 内墙面抹灰阳角护角做法 (100)2.2 门窗工程工艺做法 (101)2.2.1 门窗框和墙体之间的连接 (101)2.2.2 排水口/孔 (102)2.2.3 成品保护做法 (102)2.2.4 淋水试验做法 (103)3建筑防水节点构造 (104)3.1 屋面防渗漏做法 (104)3.1.1 烟道防渗漏构造做法 (104)3.1.2 出屋面管道根部防渗漏做法 (105)3.1.3女儿墙防渗漏节点做法 (106)3.1.4出屋面反坎防渗漏做法在侧墙凝土 (108)3.1.4等高屋面变形缝防渗漏做法 (108)3.1.5等高屋面变形缝盖板做法 (109)3.1.6 高低屋面变形缝节点做法 (109)3.1.7直排式雨水口防渗漏做法 (110)3.1.8侧排雨水口防渗漏做法 (110)3.1.9 屋面排气管设置大样 (111)3.1.10 屋面、露台盲沟大样 (111)3.2 门窗防渗漏做法 (112)3.2.1 门窗框塞缝做法 (112)3.3 外墙防渗漏做法 (114)3.3.1 外墙洞口、穿墙螺杆做法 (114)3.3.2 混凝土外墙穿墙管防渗漏做法 (117)3.3.3 砌体外墙穿墙管防渗漏做法： (118)3.3.4 外墙变形缝防渗漏做法 (119)3.4 地面防渗漏做法 (119)3.4.1 无防水厨房地面防渗漏做法 (119)3.4.2 一般卫生间和有防水厨房地面防渗漏做法 (120)3.4.3 下沉式卫生间地面防渗漏做法 (121)3.4.4 无套管穿楼板管道防渗漏做法 (124)3.4.5 有套管穿楼板管道渗漏做法 (125)3.4.6 楼地面地漏防渗漏做法 (126)3.4.7 厨房、卫生间排气道防渗漏做法 ...................... 错误！未定义书签。

万科住宅统一设计要求【目的】： 1. 方便一线公司确定审查图纸之审查要点；2. 编制可行、实用的住宅设计统一技术措施，为设计单位提供设计参考依据，使设计处于受控状态，杜绝设计常见错、漏、碰、缺等问题出现，提高万科住宅品质；3. 为设计部设计人员提供技术流程指导。

【形式】： 1. 住宅设计统一技术措施2. 图纸编制深度统一技术措施3. 重点部位营造作法4. 典型构造节点【适用范围】： 1. 本《要求》适用于初步设计开始阶段为设计单位提供设计参考依据和为设计部设计人员提供技术流程指导；2．本《要求》仅对建筑专业，其他专业要求见工程管理相应规范；3．《要求》中涉及到的材料及部品应按《部品标准》执行。

【实施】：本《要求》为各分公司设计部编制统一设计要求和习惯做法提供参考，在正常情况下，各分公司设计部应按此《要求》执行；当出现特殊情况或存在更好的技术措施时，请提前知会集团设计工程部，以便集团设计工程部及时对《要求》进行改进。

【编制单位】：集团设计工程部【施行日期】2001年5月目录第一部分：住宅设计统一技术措施一．总平面设计1．间距2．消防3．流线设计4．附属用房5．摩托车、自行车存放二．单元户型设计1．玄关2．厨房3．卫生间4．阳台5．门6．窗7．空调8．油烟机10. 热水器11．插座开关散热器12．其它三．公用空间1．单元入口2．楼梯3．电梯4．裙房商铺5．地下室半地下室6．会所7．墙体8．屋面、女儿墙、屋顶栏杆9．地下车库及汽车坡道10. 管道井、设备表箱11．垃圾收集12．设备选型13．其它四．室外工程1．竖向设计2．道路铺地3．游泳池4．儿童游戏场地5．绿化6．其它第二部分：图纸编制深度统一要求一．图纸目录二．设计说明三．总平面图四．各层平面图五．立面六．剖面七．户型大样八．厨卫大样九．楼梯大样十．门窗大样及门窗表十一．外墙大样十二．其它细部大样十三．与其它专业校对要点第三部分：重点部位营造作法一．屋面㈠东北地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶㈡华北地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶㈢华东地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶㈣华南地区屋面构造作法⑴坡屋面（≯30°）⑵上人平屋面⑶非上人平屋面⑷种植屋顶二．卫生间㈠楼面构造作法㈡墙体构造作法⑴墙体材料⑵导墙作法⑶墙体防水第四部分：典型构造节点（此部分后补）1．地下室通风道出地面2．地下室坡道排水沟3．地下室侧墙与室外地面交接节点4．空调板5．凸窗上下口6．出屋面台阶7．露台出屋面门口节点8．屋面防水节点9．屋面变形缝第一部分住宅设计统一技术措施一. 总平面设计1. 间距1.1 建筑平面搭接错位时，h值（净尺寸）不宜大于2.4m，以免影响采光。

万科集团层面开发节点，区域公司开发节点，工期计算方法，
全了
01万科集团层面关注的开发节点
02万科区域公司控制计划节点
03设计与报批报建参考工期
❶设计与报批报建参考工期
04万科各类单体建筑参考工期
18层单体建筑参考工期
18层工期相关说明:
Ⅰ—按照一层地下室考虑，桩机施工50天；支护与地下结构施工40天;
Ⅱ—地上第一、第二层平均工期按11天计取；三层以上标准层工期5天;
Ⅲ—顶层施工周期10天；
Ⅳ—外立面施工初始工作按30天计；外立面施工全面启动后按每层5天时间施工及落架;
Ⅴ—结构施工从2层起搭设外部挑脚手架；雨污水施工在落架前开始并完成。

12层单体建筑参考工期
12层工期相关说明:
Ⅰ、Ⅲ、Ⅳ、Ⅴ—（同上）；
Ⅵ—地上第一、第二层平均工期按11天计取；三层以上标准层工期6天
10层单体建筑参考工期
10层工期相关说明:
Ⅰ、Ⅲ、Ⅳ、Ⅴ、Ⅵ—（同上）
8层单体建筑参考工期
12层工期相关说明:
Ⅰ、Ⅲ、Ⅳ—（同上）；
Ⅶ—地上第一、第二层平均工期按10天计取；三层以上标准层工期6天
4-7层单体建筑参考工期
4-7层工期相关说明:
Ⅰ、Ⅲ、Ⅳ、Ⅶ —（同上）；
2-3层单体建筑参考工期
2-3层工期相关说明:
Ⅰ—（同上）；Ⅷ—地上每层平均工期按15天计取
05万科工期总说明
❶总开发周期=设计与报批报建周期单体周期总体周期
❷全装修项目，总工期增加90天。

万科建筑标准工程做法通用图集（全套）万科建筑标准工程做法通用图集第一章:万科地下工程通用图集①防水做法②楼地面③内墙④顶棚第二章:室内装修工程通用图集①楼地面序号名称应用部位工程做法2.1.1 地面1住宅首层门厅、电梯厅、商业、物业管理用房等1.30厚防滑地砖面层（含结合层）（用于商铺内部由业主自理，用于商业服务网点公共走道时须做此道，住宅详装修做法） 2.45厚C20细石混凝土压实抹平3.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算） 4.50厚C20细石混凝土（无结构板，普通回填）；或80厚C25混凝土，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板（有结构板，厚度及配筋详结构，降板100） 5.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平6.素土夯实，夯实系数不小于0.952.1.2 地面2商业、物管等公共建筑内的卫生间1.30厚防滑地砖面层（含结合层）（用于商铺内部由业主自理，用于商业服务网点公共卫生间时须做此道） 2.1.5厚JS防水涂料在管周、管井、地漏、烟风道等阴角部分涂刷防水附加层，宽度不小于250，卷起高度不小于300,墙角处沿墙高和楼板水平方向 3.最薄处30厚C20细石混凝土找坡，内配∅4间距100钢筋网片,1%坡向地漏 4.25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算） 5.1.5厚JS防水涂料,侧墙上翻300，管道穿楼板处 1.5厚JS防水涂料加强（直径200），上翻300。

（楼面防水层向门外延伸500，向门的两侧延伸200） 6.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板130）7.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平8.素土夯实，夯实系数不小于0.952.1.3 地面3开敞入口空间、架空层地面等10厚防滑地砖（20厚防滑石材），白色水泥膏擦缝（材质及样式详景观或装修图纸）20厚（石材30厚）1：3干硬性水泥砂浆粘结层，表面撒素水泥粉1.5厚JS防水涂料防潮层50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平素土夯实，夯实系数不小于0.952.1.4 地面4电表间1.30厚C20细石砼找平层，压实抹光2.20厚1:3水泥砂浆 3.1.5厚JS防水涂料防潮层，上翻超出完成面300高 4.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板50）5.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 6.素土夯实，夯实系数不小于0.952.1.5 地面5管道井1.20厚1：3水泥砂浆找平抹光;（水表间、水暖井等设置有地漏的房间做法改为“最薄处20厚1：3水泥砂浆（掺5%防水剂）找平抹光，1%坡向地漏”）2.1.5厚JS防水涂料防潮层, 上翻超出完成面300高3.50厚C20细石混凝土（无结构板，普通回填）压实抹光；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板50） 4.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 5.素土夯实，夯实系数不小于0.952.1.6 地面6地上水泵房1.最厚处70厚C20混凝土压实抹光，微坡向地漏或浅地沟 2.1.5厚JS防水涂料, 上翻超出完成面300高3.50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板70） 4.100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平 5.素土夯实，夯实系数不小于0.952.1.7 地面7消控室、监控室防静电地面铺贴防静电聚氯乙烯（PVC）地面，由专业厂家施工45厚C20细石混凝土压实抹平25厚XPS挤塑聚苯板（隔潮层，并参与绿建节能计算）50厚C20细石混凝土压实抹光（无结构板，普通回填）；或80厚C25混凝土压实抹光，内配∅6@200单层双向钢筋（无结构板，大开挖回填）；或钢筋混凝土结构板表面修补平整（有结构板，厚度及配筋详结构，降板70）100厚碎石或碎砖，灌M2.5水泥砂浆，表面随抹找平素土夯实，夯实系数不小于0.952.1.8 楼面1 住宅起居室、书房、卧室、餐厅、户内走道等15厚防滑地板系统（详装修设计）60厚C20细石混凝土，压实抹平(内含地暖管）抗裂钢丝网∅3@50x50（在地暖管上方）平铺铝箔辐射层铺保温板（材料及厚度详节能专篇）钢筋混凝土楼板清理干净 2.1.9 楼面2 住宅厨房（带防水层） 1.8~10厚防滑地砖，白色水泥膏擦缝（地砖材质及样式详装修） 2.15厚1:3干硬性水泥砂浆结合层，表面撒水泥粉 3.40厚C20细石混凝土压实抹平(内含地暖管） 4.抗裂钢丝网∅3@50x50（在地暖管上方） 5.平铺铝箔辐射层 6.铺保温板（材料及厚度详节能专篇）7.1.5厚JS 防水涂料,侧墙上翻300，管道穿楼板处1.5厚JS 防水涂料加强（直径200），上翻300。
