电流和电压的关联参考方向

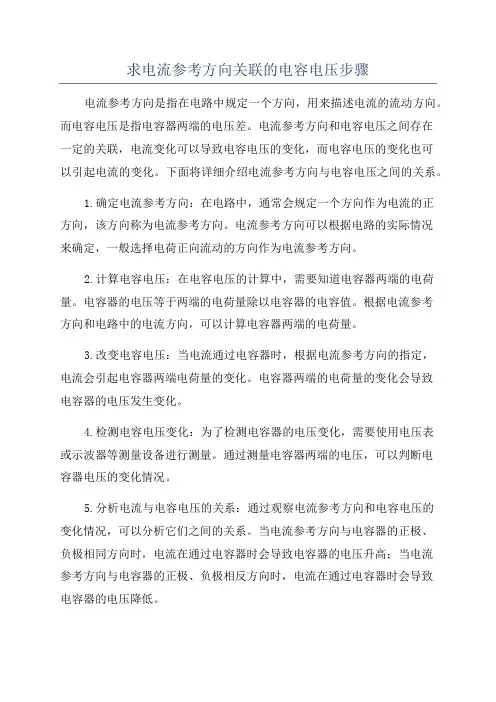

求电流参考方向关联的电容电压步骤电流参考方向是指在电路中规定一个方向，用来描述电流的流动方向。

而电容电压是指电容器两端的电压差。

电流参考方向和电容电压之间存在一定的关联，电流变化可以导致电容电压的变化，而电容电压的变化也可以引起电流的变化。

下面将详细介绍电流参考方向与电容电压之间的关系。

1.确定电流参考方向：在电路中，通常会规定一个方向作为电流的正方向，该方向称为电流参考方向。

电流参考方向可以根据电路的实际情况来确定，一般选择电荷正向流动的方向作为电流参考方向。

2.计算电容电压：在电容电压的计算中，需要知道电容器两端的电荷量。

电容器的电压等于两端的电荷量除以电容器的电容值。

根据电流参考方向和电路中的电流方向，可以计算电容器两端的电荷量。

3.改变电容电压：当电流通过电容器时，根据电流参考方向的指定，电流会引起电容器两端电荷量的变化。

电容器两端的电荷量的变化会导致电容器的电压发生变化。

4.检测电容电压变化：为了检测电容器的电压变化，需要使用电压表或示波器等测量设备进行测量。

通过测量电容器两端的电压，可以判断电容器电压的变化情况。

5.分析电流与电容电压的关系：通过观察电流参考方向和电容电压的变化情况，可以分析它们之间的关系。

当电流参考方向与电容器的正极、负极相同方向时，电流在通过电容器时会导致电容器的电压升高；当电流参考方向与电容器的正极、负极相反方向时，电流在通过电容器时会导致电容器的电压降低。

6.考虑其他因素：在分析电流与电容电压的关系时，还需要考虑其他因素的影响，例如电路中的电阻、电感等元件。

这些元件的存在会对电流和电容电压产生影响，需要综合考虑这些因素。

电压电流关联参考方向电压和电流是电路中最基本的物理量，它们的关联在电路分析和设计中具有重要的作用。

在实际应用中，电压和电流的关系通常表现为电阻、电感和电容等元件的特性。

为了更好地理解电压和电流之间的关系，本文将介绍一些参考方向，帮助读者更好地理解电路分析和设计。

参考方向一：欧姆定律欧姆定律是描述电路中电压和电流关系的基本定律，它表明电流随电压的变化而变化，电阻为恒定。

具体地说，欧姆定律可以表示为： I = V/R其中，I表示电流，V表示电压，R表示电阻。

这个公式告诉我们，当电压增加时，电流也会相应地增加，但电阻不会改变。

参考方向二：基尔霍夫定律基尔霍夫定律是描述电路中电压和电流关系的另一个重要定律。

它包括基尔霍夫电压定律和基尔霍夫电流定律两种形式。

基尔霍夫电压定律指出，在任何一个电路中，环路中的所有电压之和等于零。

基尔霍夫电流定律则指出，在任何一个节点中，流入该节点的电流之和等于流出该节点的电流之和。

这些定律可以帮助我们理解电路中电压和电流之间的关系，并且可以帮助我们解决复杂的电路分析问题。

参考方向三：负载特性负载特性是描述电路中电压和电流关系的另一个重要方面。

负载是指电路中被电流驱动的元件，例如电阻、电容和电感等。

不同的负载具有不同的特性，例如阻性负载、电容性负载和电感性负载等。

这些负载的特性可以帮助我们更好地理解电路中电压和电流之间的关系，并且可以帮助我们设计更优秀的电路。

结论电压和电流是电路中最基本的物理量，它们的关系在电路分析和设计中具有重要的作用。

欧姆定律、基尔霍夫定律和负载特性是描述电路中电压和电流关系的三个重要方面。

了解这些参考方向可以帮助我们更好地理解和设计电路。

§1-3 电流、电压的参考方向在电路分析和计算中，首先要对每个元件假设一个电流的正方向，这就是电流的参考方向。

在电路图中，电流的参考方向用箭头表示，如图1-3-1()a ()b 所示。

当完成电路的分析计算后：如果求得电流I 为正时，说明电流的参考方向即是实际电流的正方向，实际电流由A 流向B ；当电流I 为负时，说明电流的参考方向与实际电流正方向相反，实际电流由B 流向A。

在电路理论中，电压的正方向规定为电压降落的方向。

对每个元件假设一个电压的正方向，即电压的参考方向。

在电路图中，电压参考方向的表示方法如图1-3-2 ()()a b 所示。

当电压U 为正值时，说明电压的参考方向即是电压的实际正方向，A 点的电位比B 点高U 伏；当电压U 为负值时，说明电压的参考方向与电压的实际正方向相反，A 点的电位比B 点低U 伏。

对于一个电路元件，当它的电压和电流的参考方向选为一致时，通常称为关联参考方向，如图1-3-3()a 所示。

在关联参考方向情况下，若元件功率P UI =为正值，表明该元件消耗功率；相反，若元件功率P UI =为负值，表明该元件发出功率。

当一个电路元件的电压和电流的参考方向选为相反时，通常称为非关联参考方向，如图1-3-3()b 所示。

在非关联参考方向情况下，上述结论恰好都反一反，即当元件功率P UI =为正值时，表明该元件发出功率；当元件功率P UI =为负值时，表明该元件消耗功率。

例1-3-1 图1-3-5所示电路中，已知电流源电流1S I A =，电压源电压6S U V =，电阻图1-3-1图1-3-2图1-3-310R =Ω，试求电流源的端电压U 、电压源和电流源发出的功率分别为多少？解：由图1-3-5可知，流过电阻R 的电流就等于S I ，故电流源的端电压为：101616 ()S S U RI U V =+=⨯+=对于电压源，流过电压源的电流即是S I ，它与电压源的端电压的方向一致，0S S P U I =>，说明电压源消耗功率，而例题要求电压源发出功率，于是：6 ()S U S S P U I W =-=-对于电流源，其电流S I 与端电压方向相反，0S P U I =>，说明电流源发出功率，于是：16 ()S I S P U I W ==对于电阻R ，它消耗的功率为：210 ()R S P I R W ==整个电路发出功率和消耗功率相等，能量守恒。

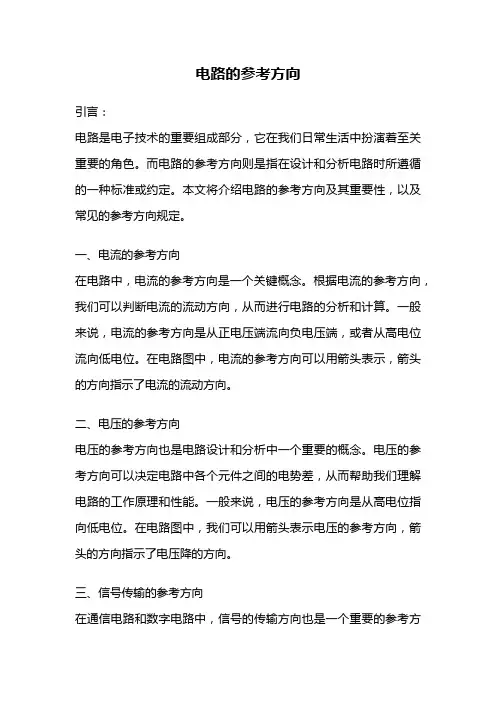

电路的参考方向引言：电路是电子技术的重要组成部分，它在我们日常生活中扮演着至关重要的角色。

而电路的参考方向则是指在设计和分析电路时所遵循的一种标准或约定。

本文将介绍电路的参考方向及其重要性，以及常见的参考方向规定。

一、电流的参考方向在电路中，电流的参考方向是一个关键概念。

根据电流的参考方向，我们可以判断电流的流动方向，从而进行电路的分析和计算。

一般来说，电流的参考方向是从正电压端流向负电压端，或者从高电位流向低电位。

在电路图中，电流的参考方向可以用箭头表示，箭头的方向指示了电流的流动方向。

二、电压的参考方向电压的参考方向也是电路设计和分析中一个重要的概念。

电压的参考方向可以决定电路中各个元件之间的电势差，从而帮助我们理解电路的工作原理和性能。

一般来说，电压的参考方向是从高电位指向低电位。

在电路图中，我们可以用箭头表示电压的参考方向，箭头的方向指示了电压降的方向。

三、信号传输的参考方向在通信电路和数字电路中，信号的传输方向也是一个重要的参考方向。

信号的传输方向决定了信息的流动路径，从而影响着电路的工作和性能。

一般来说，信号的传输方向是从发送端到接收端。

在电路图中，我们可以用箭头表示信号的传输方向，箭头的方向指示了信号的流动路径。

四、参考方向的重要性电路的参考方向对于电路设计和分析来说是至关重要的。

它可以帮助我们理解电路的工作原理，正确分析电路中各个元件之间的关系。

如果没有参考方向，我们将无法判断电流的流动方向，电压的降落方向，以及信号的传输路径，从而无法进行电路的分析和计算。

因此，参考方向的确定对于电路的设计和分析是不可或缺的。

五、常见的参考方向规定为了统一电路的设计和分析，人们制定了一些常见的参考方向规定。

例如，在电路中，电流的参考方向通常是从正电压端流向负电压端，电压的参考方向是从高电位指向低电位，信号的传输方向是从发送端到接收端。

这些规定为电路的设计和分析提供了基础，使得不同人在进行电路设计和分析时可以遵循相同的标准，减少了误解和混乱的可能性。

（1）电压电流参考方向与实际方向的关系（2）关联参考方向（3）与如何确定实际发出和吸收功率说明：不用看具体分析，直接使用结论（加粗红色字体）就可做题和解决问题，方便又简洁。

1、电压参考方向●正数：与实际电压方向相同，即起始端点电位高；负数：与实际电压方向相反，即起始端点电位低。

2、电流参考方向●正数，与实际电流方向相同；●负数，与实际电流方向相反。

具体分析：由于指定了参考方向才有正负，参考方向是有正负的原因和前提。

指定电压参考方向即指定一端的电位为正（高），一端电位为（低），但由于是任意指定，指定的高低电位可能与实际相同，也可能不同。

所以根据这两个电位计算电压差，即电压时，与实际相同电位大小时，两个电位相减为正；与实际不同时，两个电位相减为负。

3、关联参考方向：电流和电压的参考方向相同（电流从正电位流入）。

非关联参考方向：电流和电压的参考方向相反（电流从负电位流入）。

4、判断吸收功率还是发出功率电功率由电压和电流乘积计算，电流和电压为时间函数。

（1）从实际判断实际电压和电流方向相同，元件吸收功率；实际电压和电流方向相反，元件发出功率。

（2）从参考方向和代数正负判断电压与电流关联参考方向，乘积为正值吸收功率，为负值发出功率。

电压与电流非关联参考方向，乘积为正值发出功率，为负值吸收功率。

具体分析：首先，明确定义完参考方向后，实际的方向与定义的方向相比有四种情况，完全相同；完全相反；电压相同，电流相反；电流相同，电压相反。

然后我们明确计算乘积时，与定义的电压电流参考方向相同就带入正值，与定义的电压电流参考方向相反就带入负值。

现在，可以分两种情况讨论功率正负与实际发出和吸收功率的关系。

其一，当电压与电流取关联参考方向时，如果乘积为正值，则要么关联方向与实际电压电流完全相同，要么与实际电压电流完全相反，不管怎样实际的电压和电流方向相同，所以此时吸收功率。

当乘积为负值，要么电压方向与实际电压电流相反，要么电流与实际电流相反，不管怎样此时实际电流与电压方向相反，所以是发出功率。

总复习题及解总复习题及解一、问 答第一章答题1. 电流与电压为关联参考方向是指什么？答：电流参考方向（箭头方向）与电压降参考方向（“+”到“-”的方向）一致的方向。

第二章答题1. 应用叠加定理时，理想电压源不作用时视为短路，理想电流源不作用时视为 开路。

2、求含有受控源单口网络的戴维南（诺顿）等效电路的内阻时，屏蔽掉电源后须用 外施电压、电流 法求得。

第三章答题1、对于电容C 和电感L ，电压和电流间的关系为：，2、换路定律是指： 3、全响应解的两种表达式：（1）全响应=（零输入响应）+（零状态响应） （2）三要素法： 第四章答题1、直流电路中，感抗为0，容抗为无穷大。

2、正弦电压u(t) =2U cos (?t + ?u )对应的相量表示为uUUθ∠=•。

3、任意一个相量乘以j相当于该相量逆时针旋转90o 。

4、三相对称电源星型联结，相、线电压的关系为相电压是线电压的31倍，且相电压滞后对应线电压30°。

对称电源△接线时，线电流、相电流之间关系为线电流等于3倍相电流，相位滞后对应相电流30°。

5、电阻元件的电压电流的有效值满足：U=IR，关联参考方向下电压和电流同相位，即第五章答题无第六章答题1、本征半导体电子浓度等于空穴浓度；N型半导体的电子浓度大于空穴浓度；P型半导体的电子浓度小于空穴浓度。

2、场效应管属于电压控制型器件，晶体三极管则属于电流控制器件。

3、晶体三极管工作在放大状态时，应使发射结正向偏置；集电结反向偏置。

4、稳定二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。

5、 PN结的单向导电性，就是PN结正偏时导通，反偏时截止。

6、当温度升高时，三极管的集电极电流Ic 增加，发射结压降U BE减小。

第七章答题1、共模抑制比K CMR是差模放大倍数与共模放大倍数（绝对值）之比。

2、抑制温漂（零漂）最常用的方法是采用差放电路。

3、差分放大电路能够抑制共模信号，放大差模信号。
