摘要：模拟电子技术是一门应用性、实践性很强的学科，学习它的根本方法是将理论与实践相结合。

在学习的过程中实验是比不可少的，通过课程设计解决一些问题可以很好的将理论应用于实践，从而提高自己的动手能力。

本次设计为扩音器中电子分频电路，其中综合运用了电容滤波以及放大器的放大等知识。

此分频电路可将音频信号的高频段与低频段分开，并通过multisim的仿真可看到此电路的设计的确符合要求。

关键词：电子分频电路、三阶分频、放大器目录摘要 (1)目录 (2)1前言 (3)1.1 概论 (3)1.2 电子分频电路简介 (3)2 设计要求 (4)2.1 基本要求 (4)2.2 提高要求 (4)2.3 课程设计的目的 (4)3 设计方案 (4)3.1 设计总体框图 (4)3.2 设计思路 (5)3.2.1 电路的设计 (5)3.2.2 电路中个参数的计算 (8)3.2.3 NE5532简介 (9)4 电路仿真与测试 (9)4.1电路在multisim里的仿真测试结果 (9)4.2 测试结果分析 (12)结论 (12)参考文献 (13)1前言1.1 概论在现代人类社会的生产活动中，经常需要将各种声音信号转换成电信号，然后进行储存、放大后再输出。

音频是指人耳能够感知的声音频率范围，电子分频是指对人能感知的声音频率分别进行低、中、高音的放大。

音频功率放大则是指音频电信号被放大以后，还要能够有足够大的功率去推动扬声器或耳机等负载，重新将电信号转换为声音输出。

电子分频电路在实际生活中具有很大的应用空间，它将各个频段的声音信号分离开来，合理的分割个单元的工作频段、进行个单元功率分配，使得个单元之间具有恰当的相位关系以减少各单元在工作中出现的声干涉失真。

另外，利用电子分频电路的特性还可以弥补单元在某频段里的声音缺陷，将各频段圆滑平顺地对接起来。

1.2 电子分频电路简介所谓电子分频，就是将分频电路提至放大电路之前的拓扑设计。

电子分频（或称有源、主动分频）网络有以下优点：1.瞬态响应得到改善；2.每只放大器工作频带变窄；3.低频过载可能性降低；4.动态范围提高；5.互调失真小；6.各单元灵敏度便于控制六大优点。

音响二分频器电路图（六款模拟电路设计原理图详解）音箱分频器工作原理音箱分频器原理1从工作原理看，分频器就是一个由电容器和电感线圈构成的滤波网。

高音通道只让高频信号经过而阻止低频信号；低音通道正好相反，只让低音经过而阻止高频信号；中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率能够经过，高频成分和低频成分都将被阻止。

音箱分频器原理2看似简单，但在实践运用的分频器中，为了均衡上下音单元之间的灵活度差别，厂家们需依据不同状况参加大小不一的衰减电阻或是由电阻、电容构成的阻抗补偿网络，不同的设计和消费工艺自然使分频器这个看似不起眼的元件在音箱中产生了效果不一的影响。

而这些细节，正式一切HIFI器材必需追求的，这也是HIFI与普通民用设备的根本区别。

音箱分频器电路的作用1.在播放音乐时，由于扬声器单元本身的能力与构造限制，只用一个扬声器难以覆盖全部频段，而假如把全频段信号不加分配地直接送入高、中、低音单元中去，在单元频响范围之外的那局部“多余信号”会对正常频段内的信号复原产生不利影响，以至可能使高音、中音单元损坏。

由于这个缘由，设计师们必需将音频频段划分为几段，不同频段用不同扬声器停止放声。

这就是分频器的由来与作用。

2.分频器就是音箱中的“大脑”，对音质的好坏至关重要。

功放输出的音乐讯号必需经过火频器中的各滤波元件处置，让各单元特定频率的讯号经过。

要科学、合理、严谨地设计好音箱之分频器，才干有效地修饰喇叭单元的不同特性，优化组合，使得各单元扬长避短，淋漓尽致地发挥出各自应有的潜能，使各频段的频响变得平滑、声像相位精确，才能使高、中、低音播放出来的音乐层次清楚、合拍，明朗、温馨、宽广、自然的音质。

3.在实践的分频器中，有时为了均衡高、低音单元之间的灵活度差别，还要参加衰减电阻；另外，有些分频器中还参加了由电阻、电容构成的阻抗补偿网络，其目的是使音箱的阻抗曲线心理平整一些，以便于功放驱动。

音响二分频器电路图（一）6db分频方式与24db分频方式比较.6db分频裸露分频方式易于调整出平直的声压，但中频及中低频段的调整远不及24ab分频方式易于得心应手，24ab分频方式用的元件多，并将频段分割来调整，对于声压频率特性的平直要比6ab分频方式难调得多。

惠威M-200多媒体音箱电路摩机杂谈本站特约ndly01本站独家版权属作者个人所有编者按——这是一篇成文许久的好文章，在惠威M-200音箱问世后不久便曾经登载在当时的短歌行网站上，作者是我们的老朋友ndly01。

如今距离M-200问世已将近三年，多媒体音箱市场发生了很大的改变，不过M-200依然作为惠威的主力2.0产品在市场上拥有很大的用户群。

其实在其问世之初，许多专业评论就认为——M-200虽然是高级2.0声道有源音箱的开山之作，并且声音表现拥有一定的素质，但却绝不完美，有打摩、改造的余地。

所以这篇《惠威M-200多媒体音箱电路摩机杂谈》对有心用自己的DIY能力改造M-200音箱的朋友而言是很有参考价值的。

由于工作上的疏忽，新版网站开通之后，在我们的文库中遗漏了这篇文章，在此特别作全新的排版与小幅修改，重新发布。

常在各大音频论坛看到不少网友对惠威M-200多媒体音箱的评论并寻求改进方法，也看到了不少高手的打摩见解及经过实践后的感受。

在此从自己了解到的信息结合论坛上网友们的见解﹑方法来谈谈M-200电路部分（以下没有特别说明的都简称M-200）的打摩。

首先我有幸看到一个关于打摩M-200的帖子中得到了其电路印刷板（PCB）的扫瞄图，经过一夜的奋战，我画出了M-200的电路图（惨！我竟然不会使用protel等电路设计软件，只有一笔笔地用windows的画图来画！），全部电路见下：图1图2图3元件表见下表，因为左右声道所对应的阻容元件值相同，所以电路图以右声道为样板来讲解，看这个表就可看出相对应的元件标识。

M-200电路元件表LM1875主要性能参数之前这里先简单讲讲电路，M-200的整个电路由图3的电源部分﹑图1的前置音调控制部分﹑图2的后级放大部分组成。

从图中可看出，M-200使用了美国国家半导体公司（NSC）的集成功率放大器件LM1875来完成音频放大，LM1875也算是一款性能优异的单片集成功率放大器件，具有低失真﹑工作稳定可靠﹑外围电路元件少﹑电流负载能力大等特点，其主要电参数见表2。

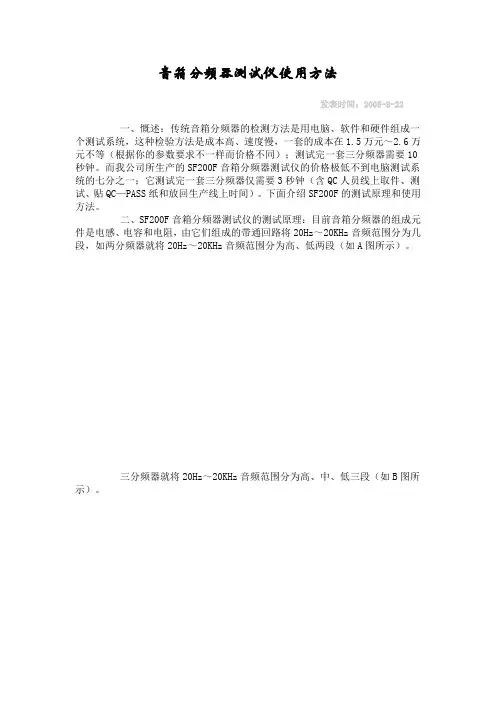

音箱分频器测试仪使用方法发表时间：2005-8-22一、慨述：传统音箱分频器的检测方法是用电脑、软件和硬件组成一个测试系统，这种检验方法是成本高、速度慢，一套的成本在1.5万元～2.6万元不等（根据你的参数要求不一样而价格不同）；测试完一套三分频器需要10秒钟。

而我公司所生产的SF200F音箱分频器测试仪的价格极低不到电脑测试系统的七分之一；它测试完一套三分频器仅需要3秒钟（含QC人员线上取件、测试、贴QC—PASS纸和放回生产线上时间）。

下面介绍SF200F的测试原理和使用方法。

二、SF200F音箱分频器测试仪的测试原理：目前音箱分频器的组成元件是电感、电容和电阻，由它们组成的带通回路将20Hz～20KHz音频范围分为几段，如两分频器就将20Hz～20KHz音频范围分为高、低两段（如A图所示）。

三分频器就将20Hz～20KHz音频范围分为高、中、低三段（如B图所示）。

分频器上的电感、电容、电阻元件都是无源元件，它们的参数发生变化都不会使频响中的某一频率点电压值发生突变，而是一个频段的电压值上升或下降。

例如一个三分频器的低频段对地的高频衰减电容比标准电容值大，结果是V01、V02的电压值都会同时比标准值降低；反之电容值减小，结果是V01、V02的电压值都会同时比标准值高。

SF200F音箱分频器测试仪内设计了五个存储器，它们的存储功能是等同的，一个存储器同时能存储你所设置的频率和电压值。

如果你当前要检验是一个三分频的分频器，你就用SF200F的存储器“用户1”储存F01频率值和V01电压值、“用户2” 储存F02频率值和V02电压值、“用户3” 储存F03频率值和V03电压值、“用户4” 储存F04频率值和V04电压值、“用户5” 储存F05频率值和V05电压值。

生产线的品管QC检验人员只需按SF200F仪器所配控制盒上的“用户1”、“用户2” 、“用户3” 、“用户4”、“用户5”按键，同时观察毫伏表指针是否偏离规定值，这样就能很方便地判断分频器是否合格。

工作原理，如图纸所示，主要分为三部分。

电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路）因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。

无源双12寸两分频高声压返听扬声器CNTW212M产品说明书U M -T W 212M -20161109 v e r A感谢您购买 产品！请仔细阅读本手册，它将帮助你妥善设置并运行您的系统，使其发挥卓越的性能。

并保留这些说明以供日后参照。

警告：为了降低火灾与电击的风险，请不要将产品暴露在雨中或潮湿环境中。

警告：为了降低电击的风险，非专业人士请勿擅自拆卸该系统。

仅供专业人士操作。

等边三角形中的闪电标记，用以警示用户该部件为非绝缘体，系统内部存在着电压危险，电压。

可能足以引起触电。

可能足以引起触电如系统标有带惊叹号的等边三角形，则是为提示用户严格遵守本用户指南中的操作与维护规定。

注意：请勿对系统或附件作擅自的改装。

未经授权擅自改装将造成安全隐患。

警告：燃不得将明火源(如点的蜡烛)放在器材上面。

1. 请先阅读本说明。

2. 保留这些说明以供日后参照。

3. 注意所有警告信息。

4. 遵守各项操作指示。

5. 不要在雨水中或潮湿环境中使用本产品。

6. 不要将产品靠近热源安装，例如暖气管、加热器、火炉或其它能产生热量的装置（包括功放机 ）。

7. 不要破坏极性或接地插头的安全性设置。

如果提供的插头不能插入插座，则应当请专业人员更换插座。

8. 保护好电源线和信号线，不要在上面踩踏或拧在一起（尤其是插头插座及穿出机体以外的部分 ）。

9. 使用厂商规定及符合当地安全标准的附件。

10.雷电或长时间不使用时请断电以防止损坏产品。

12. 不要让物体或液体落入产品内——它们可能引起火灾或触电。

13. 请注意产品外罩上的相关安全标志。

. 仅与厂商指定或与电器一同售出的推车、架子、三脚架、支架或桌子一起使用。

推动小车/电器时，应谨防翻倒。

11注意事项产品的安装调试须由专业人士操作。

在使用非本厂规定的吊装件时，要保证结构的强度并符合当地的安全规范。

警告：1扬声器及扬声器系统的产品有限保修期为自正式购买日起的3年。

由于用户不合理的应用而导致音圈烧毁或纸盆损坏等故障，不包含于产品保修项目。

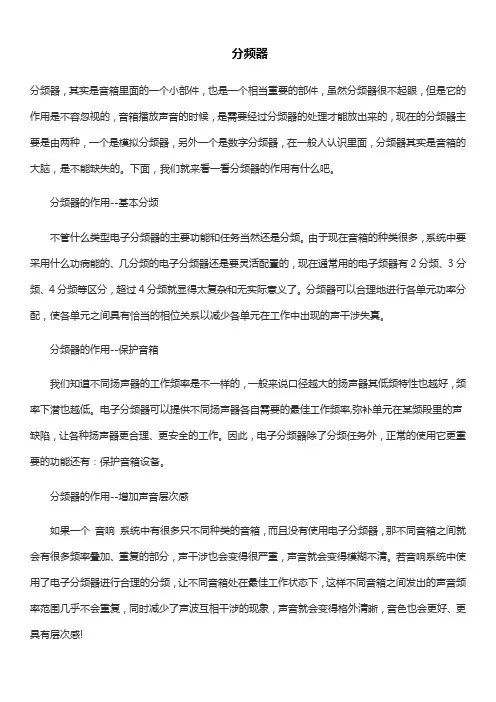

分频器分频器，其实是音箱里面的一个小部件，也是一个相当重要的部件，虽然分频器很不起眼，但是它的作用是不容忽视的，音箱播放声音的时候，是需要经过分频器的处理才能放出来的，现在的分频器主要是由两种，一个是模拟分频器，另外一个是数字分频器，在一般人认识里面，分频器其实是音箱的大脑，是不能缺失的。

下面，我们就来看一看分频器的作用有什么吧。

分频器的作用--基本分频不管什么类型电子分频器的主要功能和任务当然还是分频。

由于现在音箱的种类很多，系统中要采用什么功病能的、几分频的电子分频器还是要灵活配置的，现在通常用的电子频器有2分频、3分频、4分频等区分，超过4分频就显得太复杂和无实际意义了。

分频器可以合理地进行各单元功率分配，使各单元之间具有恰当的相位关系以减少各单元在工作中出现的声干涉失真。

分频器的作用--保护音箱我们知道不同扬声器的工作频率是不一样的，一般来说口径越大的扬声器其低频特性也越好，频率下潜也越低。

电子分频器可以提供不同扬声器各自需要的最佳工作频率,弥补单元在某频段里的声缺陷，让各种扬声器更合理、更安全的工作。

因此，电子分频器除了分频任务外，正常的使用它更重要的功能还有：保护音箱设备。

分频器的作用--增加声音层次感如果一个音响系统中有很多只不同种类的音箱，而且没有使用电子分频器，那不同音箱之间就会有很多频率叠加、重复的部分，声干涉也会变得很严重，声音就会变得模糊不清。

若音响系统中使用了电子分频器进行合理的分频，让不同音箱处在最佳工作状态下，这样不同音箱之间发出的声音频率范围几乎不会重复，同时减少了声波互相干涉的现象，声音就会变得格外清晰，音色也会更好、更具有层次感!以上这一些就是分频器的作用，经过上文的说明，相信各位读者朋友们应该知道了音箱里面的“大脑”分频器究竟有什么作用了，一个优质的分频器可以让你享受到不一样的声音。

如果是想要研究音箱的朋友，首先分频器是不能忽视的，毕竟分频器才是音箱的大脑，既然称之为大脑，也就是说，播放的音乐，其实都是需要经过分频器的处理的。

工作原理，如图纸所示：主要分为三部分。

分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。

正负16V为三块功放芯片TDA2030，UTC2030提供电源。

另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。

在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。

二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。

这里我只以图纸的左声道为例，作个介绍。

如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。

尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。

图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。

因此，调整R7的阻值，就可以调整放大倍数。

R11/C7为扬声器补偿网络。

三、超低音电路。

由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。

R201T将此放大器的放大倍数设置为6倍左右。

（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。

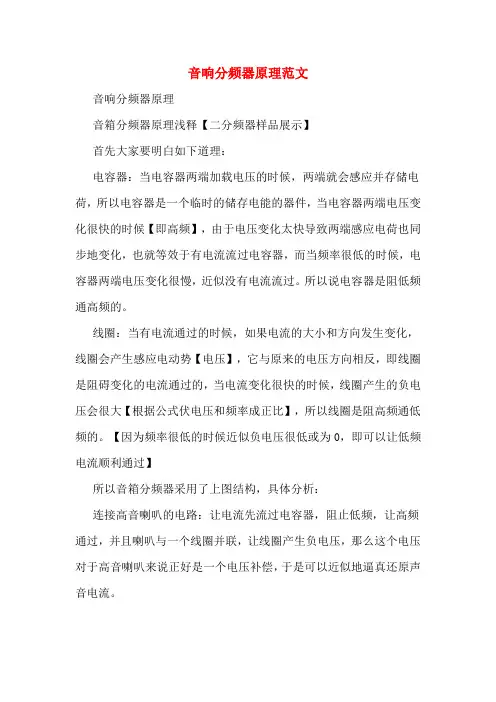

音响分频器原理范文音响分频器原理音箱分频器原理浅释【二分频器样品展示】首先大家要明白如下道理：电容器：当电容器两端加载电压的时候，两端就会感应并存储电荷，所以电容器是一个临时的储存电能的器件，当电容器两端电压变化很快的时候【即高频】，由于电压变化太快导致两端感应电荷也同步地变化，也就等效于有电流流过电容器，而当频率很低的时候，电容器两端电压变化很慢，近似没有电流流过。

所以说电容器是阻低频通高频的。

线圈：当有电流通过的时候，如果电流的大小和方向发生变化，线圈会产生感应电动势【电压】，它与原来的电压方向相反，即线圈是阻碍变化的电流通过的，当电流变化很快的时候，线圈产生的负电压会很大【根据公式伏电压和频率成正比】，所以线圈是阻高频通低频的。

【因为频率很低的时候近似负电压很低或为0，即可以让低频电流顺利通过】所以音箱分频器采用了上图结构，具体分析：连接高音喇叭的电路：让电流先流过电容器，阻止低频，让高频通过，并且喇叭与一个线圈并联，让线圈产生负电压，那么这个电压对于高音喇叭来说正好是一个电压补偿，于是可以近似地逼真还原声音电流。

连接低音喇叭电路：电流先流过线圈，这样高频部分被阻止，而低频段由于线圈基本没有阻碍作用而顺利通过，同样，低音喇叭并联了一个电容器，就是利用电容器在高频的时候产生一个电压来补偿损失的电压，道理和高音喇叭端是一样的。

可以看出，分频器充分利用的电容器和线圈的特性达到分频。

但是，线圈和电容器在各自阻碍的频率段内终究还是消耗了电压的，所以电路分频器会损失一定的声音，其补偿措施也有很多，由于笔者知识不够，难以说的很清楚。

而电子分频就解决了这个问题，当声音输入到功放之前就先分频，然后对不同的频段使用专门的放大电路进行放大，这样的话声音失真小，还原逼真。

但是电路复杂，造价昂贵。

下面是一个常用的电路分频器：下面我们再看两个二分频器：输入和输出都清晰可见，应用分频器很简单，所以大家DIY音箱的时候不要节约资金和时间，装一个分频器吧，音质好的同时还保护了单元。

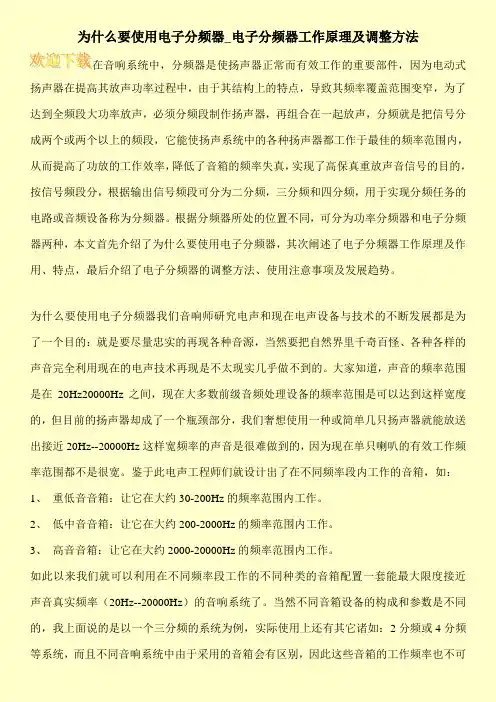

为什么要使用电子分频器_电子分频器工作原理及调整方法在音响系统中，分频器是使扬声器正常而有效工作的重要部件，因为电动式扬声器在提高其放声功率过程中，由于其结构上的特点，导致其频率覆盖范围变窄，为了达到全频段大功率放声，必须分频段制作扬声器，再组合在一起放声，分频就是把信号分成两个或两个以上的频段，它能使扬声系统中的各种扬声器都工作于最佳的频率范围内，从而提高了功放的工作效率，降低了音箱的频率失真，实现了高保真重放声音信号的目的，按信号频段分，根据输出信号频段可分为二分频，三分频和四分频，用于实现分频任务的电路或音频设备称为分频器。

根据分频器所处的位置不同，可分为功率分频器和电子分频器两种，本文首先介绍了为什么要使用电子分频器，其次阐述了电子分频器工作原理及作用、特点，最后介绍了电子分频器的调整方法、使用注意事项及发展趋势。

为什么要使用电子分频器我们音响师研究电声和现在电声设备与技术的不断发展都是为了一个目的：就是要尽量忠实的再现各种音源，当然要把自然界里千奇百怪、各种各样的声音完全利用现在的电声技术再现是不太现实几乎做不到的。

大家知道，声音的频率范围是在20Hz20000Hz之间，现在大多数前级音频处理设备的频率范围是可以达到这样宽度的，但目前的扬声器却成了一个瓶颈部分，我们奢想使用一种或简单几只扬声器就能放送出接近20Hz--20000Hz这样宽频率的声音是很难做到的，因为现在单只喇叭的有效工作频率范围都不是很宽。

鉴于此电声工程师们就设计出了在不同频率段内工作的音箱，如：1、重低音音箱：让它在大约30-200Hz的频率范围内工作。

2、低中音音箱：让它在大约200-2000Hz的频率范围内工作。

3、高音音箱：让它在大约2000-20000Hz的频率范围内工作。

如此以来我们就可以利用在不同频率段工作的不同种类的音箱配置一套能最大限度接近声音真实频率（20Hz--20000Hz）的音响系统了。

当然不同音箱设备的构成和参数是不同的，我上面说的是以一个三分频的系统为例，实际使用上还有其它诸如：2分频或4分频等系统，而且不同音响系统中由于采用的音箱会有区别，因此这些音箱的工作频率也不可。

第 章电阻器、电容器和电感器实用电路详解 1837设输入信号的频率为f 1，LC 并联谐振电路的谐振频率为f 0，这一频率信号经VT 放大后，其集电极信号电流流过L 和C 2构成的LC 并联谐振电路。

通过调整L 电感量，使该谐振电路的谐振频率f 0=f 1，这样从曲线中可以看出，此时这一电路对频率为f 1的信号相移量为零，即频率为f 1信号的集电极电流与输出电压U o 之间同相位。

如果通过调整L 的电感量，使谐振频率f 0高于输入信号频率f 1，从特性曲线中可看出，此时已有了正向移相，即输出信号电压U o 超前集电极信号电流。

f 0频率愈是高于输入信号频率f 1，超前量愈大。

如果通过调整L 的电感量，使谐振频率f 0低于输入信号频率f 1，从特性曲线中可看出，有了负向移相，即输出信号电压U o 滞后于集电极信号电流。

f 0频率愈是低于输入信号频率f 1，滞后量愈大。

通过上述分析可知，通过调整L 的电感量，可以改变输出信号电压U o 的相位，达到移相的目的。

2．识图小结关于这一电路的工作原理，还要说明下列两点。

（1）这一移相电路理论上可以对信号在+90°～−90°范围内进行移相，但实际使用中，只用中心频率f 0附近较小频率范围内的移相特性，因为在这一较小频率范围内的移相曲线近似为直线，具有线性移相特性。

（2）移相电路还有RC 移相电路和RL 移相电路等。

7.4 扬声器电路详解7.4.1 二分频扬声器电路音响设备中的音箱通常采用二分频音箱，也就是一只音箱中至少有两只扬声器，多于一只扬声器时，各只扬声器的工作要通过分频电路来协调。

所谓二分频扬声器电路，就是在一只音箱中设有一只高音扬声器和一只低音扬声器。

低音扬声器口径大，低音效果好，且口径愈大，低音效果愈好，但是口径大时高音效果则不好。

而高音扬声器特性恰好相反，它的口径小，高频特性好，重放高音效果好，而低频特性差，重放低音时效果不好。

低音炮音箱的制作原理[收藏]上传者：dolphin 浏览次数:925超重低音音箱，俗称低音炮，大多数牌号以AV功放加五只音箱及低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人。

本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。

低音分有源及无源二大类有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。

音量调整等单元；而无源低音炮由单元及无源功率分频器组成，其中分频器是一低通滤波器而已。

使其重放频率范围仅为超重低音音频。

下面就低音炮的-大单元音箱，功率放大分别做以介绍。

一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱1、密闭式音箱顾名思义，这种音箱箱体是完全封闭的，见图1。

密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。

不足是，在相同的体积下，及其它类型的音箱相比，其低频下潜截止频率要高于其他音箱。

闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，另外，填充吸音棉，也可提高音箱的效率，正确的填充量，最大可提高音箱效率达15%，吸音棉的多少通常需要通过反复试听来决定填充量的多少，以声音不浑浊(量偏少)，沉闷(量过多)为原则，其它类型音箱也是如此。

对于闭箱型低音炮，对单元的要求相对其它类型音箱要严格一些，Fs以低于40Hz为好，Qts应该在0.3-0.6，Fs/Qts≤50，单元口径最好大于20cm ,而且属于长冲程设讨。

2、倒相式音箱市场上最多的一类音箱，音箱上设计有倒相管，见图2。

倒相式音箱，在单元工作于谐振频率Fs以上锥盆位移相对较小，因而功率承受能力较高，谐振失真较小，但在谐振频率以下，锥盆位移量大幅度增加，谐振失真增加，在相同容积及单元条件下，倒相式音箱可以获得较闭箱更低的低频下潜截止频率。

【论坛⾸发】双功放双线分⾳常听很多⼈说“万元以下的⾳箱只能听个响”，我看到这句话就感觉⾮常不爽，有钱没钱什么的先放在⼀边，既然是玩HiFi，享受⾳乐，只拿⾦钱去衡量品质本⾝就是挺不靠谱的⼀件事情。

买⾳箱啊，还是要好好的看看它到底是⽤什么东西，⽤的东西不靠谱再贵的箱⼦都是不值得选的。

就像我前些⽇⼦⼊⼿的这套歌剧搭⾳箱，单去看⽤料和单元就让⼈觉得特别的靠谱这⾥要多说⼀句，衡量这⾳箱的单元的好快坏，尤其是这同轴⾳箱，⼀定要坚守住最本质的原则，可不能被商家牵着⿐⼦⾛。

先来说说⽐较容易看的东西，举个例⼦，就像这低⾳单元，什么都没有这单元尺⼨实在，六⼨的他肯定就⽐五⼨的带劲，8⼨的他肯定就⽐6⼨的带劲。

再说说这⽐较内在的东西，就拿这同轴单元来说吧，记得看平价HiFi的拆解贴⼦⾥看到这中⾳单元的磁钢⾮常的厚，整个单元的冲程也像它的低⾳单元那样⾮常深，声⾳的弹性和⼒度也能够⽐较有保障。

中间的⾦属⾼⾳单元也保障了在⼀些亮度⽐较⾼的⾳乐发声时的⾼频延展。

很多⼈都认为同轴⾳箱的⾼⾳不重要，其实同轴的⾼⾳往往决定着⼀套⾳响的整体素质，像这种⾦属⾼⾳，声⾳线条⽐较柔顺，与中⾳同轴单元的衔接也会更为⾃然⽽圆润。

盗张⼤神的图，没办法⾃⼰的箱⼦实在下不了⼿，但从⼤神这图来看，这分频器不管是分频线圈还是电容原件的⽤料都是⽐较讲究的，⼀看就知道是⼤⼚的⼿笔。

箱⼦是好东西，但想要把这箱⼦的潜⼒发挥出来，那就需要在搭配和细节上⾯下⾜功夫了，这东西的底⼦放在这了，怎么玩出来效果，就得看往⾥⾯下多少功夫了。

在我看来这⾳箱就像是拉货的车⽽⾳源就像是车上的货，那这功放便是那拉车的牲⼝，⽽⾳响的升级，不管是把车⼦变⼤，把马变多，还是把货加多，最重要的都是要保证整体的和谐与稳定器材介绍完了.现在进⼊正题第⼀点功率单只M10的功率是125W，这个功率在这个价位的功放⾥不算⼩，但推动8⼨的⼤单元的同时，控制中⾼⾳单元就明显有⼀点⼒不从⼼了。

解决⽅法：本来我原计划是更换功放的，但看过秦⼯的那篇双线分⾳的贴⼦以后，有了很深的灵感，就打算⽤双线分⾳来弥补功率不⾜的弱势，与此同时在声⾳的速度感，⼒度感也都有了较⼤的提升，这买⼀送⼀的好事，我算是捡到便宜了。
