火电厂热工检测技术讲解

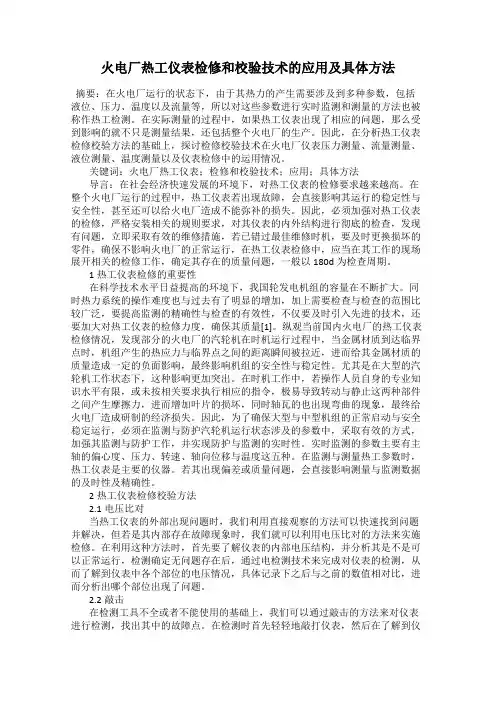

火电厂热工仪表检修和校验技术的应用及具体方法摘要：在火电厂运行的状态下，由于其热力的产生需要涉及到多种参数，包括液位、压力、温度以及流量等，所以对这些参数进行实时监测和测量的方法也被称作热工检测。

在实际测量的过程中，如果热工仪表出现了相应的问题，那么受到影响的就不只是测量结果，还包括整个火电厂的生产。

因此，在分析热工仪表检修校验方法的基础上，探讨检修校验技术在火电厂仪表压力测量、流量测量、液位测量、温度测量以及仪表检修中的运用情况。

关键词：火电厂热工仪表；检修和校验技术；应用；具体方法导言：在社会经济快速发展的环境下，对热工仪表的检修要求越来越高。

在整个火电厂运行的过程中，热工仪表若出现故障，会直接影响其运行的稳定性与安全性，甚至还可以给火电厂造成不能弥补的损失。

因此，必须加强对热工仪表的检修，严格安装相关的规则要求，对其仪表的内外结构进行彻底的检查，发现有问题，立即采取有效的维修措施，若已错过最佳维修时机，要及时更换损坏的零件，确保不影响火电厂的正常运行，在热工仪表检修中，应当在其工作的现场展开相关的检修工作，确定其存在的质量问题，一般以180d为检查周期。

1热工仪表检修的重要性在科学技术水平日益提高的环境下，我国轮发电机组的容量在不断扩大。

同时热力系统的操作难度也与过去有了明显的增加，加上需要检查与检查的范围比较广泛，要提高监测的精确性与检查的有效性，不仅要及时引入先进的技术，还要加大对热工仪表的检修力度，确保其质量[1]。

纵观当前国内火电厂的热工仪表检修情况，发现部分的火电厂的汽轮机在时机运行过程中，当金属材质到达临界点时，机组产生的热应力与临界点之间的距离瞬间被拉近，进而给其金属材质的质量造成一定的负面影响，最终影响机组的安全性与稳定性。

尤其是在大型的汽轮机工作状态下，这种影响更加突出。

在时机工作中，若操作人员自身的专业知识水平有限，或未按相关要求执行相应的指令，极易导致转动与静止这两种部件之间产生摩擦力，进而增加叶片的损坏，同时轴瓦的也出现弯曲的现象，最终给火电厂造成研制的经济损失。

第四月温度测量1.1温度测量的基本概念温度是表征物体冷热程度的物理量。

1、温标1）摄氏温标（℃）摄氏温标（℃）又称百分温标，它把标准大气压下冰的融点定为零度（0℃）；把水的沸点定为一百度（100℃），在0℃到100℃之间划分一百等分。

每一等分为一摄氏度。

2）华氏温标（℉）华氏温标（℉）规定标准大气压下冰的融点为32℉，水的沸点为212℉，中间划分180等分。

每一等分称为一华氏度。

3）热力学温标（K）热力学温标，又称开尔文温标、绝对温标，简称开氏温标，是国际单位制七个基本物理量之一，单位为开尔文，简称开，（符号为K），其描述的是客观世界真实的温度，它规定分子运动停止（即没有热存在）时的温度为绝对零度或最低理论温度（0K）。

一般所说的绝对零度指的便是0K，对应零下273.15摄氏度。

2、测量方法温度测量方法有接触式和非接触式两类。

现场使用最多的是双金属温度计、热电阻、热电偶，我们主要介绍这三种测温元件。

1.2双金属温度计在双金属温度计制造时，通常将它的感温元件绕成螺旋形,并将一端固定，另一端连接指针轴，当温度变化时，由于双金属受温度的作用使感温元件的曲率发生变化，通过指针轴带动指针偏转，在仪表刻度盘上直接显示出温度的变化值。

双金属温度计是一种测量中低温度的现场检测测仪表。

可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。

1、分类按双金属温度计指针盘与保护管的连接方向可以把双金属温度计分成轴向型、径向型、135°向型和万向型四种。

1）轴向型双金属温度计：指针盘与保护管垂直连接。

2）径向型双金属温度计：指针盘与保护管平行连接。

3）135°向型双金属温度计：指针盘与保护管成135°连接。

4）万向型双金属温度计：指针盘与保护管连接角度可任意调整。

双金属温度计具有不同的安装固定形式：可动外螺纹管接头、可动内螺纹管接头、固定螺纹接头、卡套螺纹接头、卡套法兰接头和固定法兰。

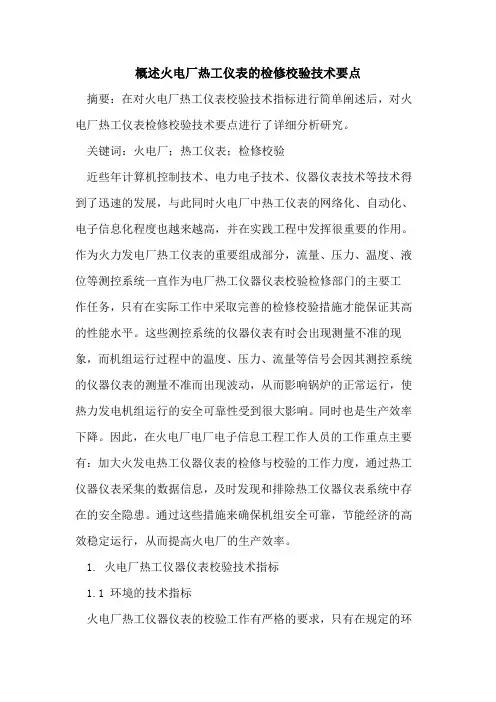

概述火电厂热工仪表的检修校验技术要点摘要：在对火电厂热工仪表校验技术指标进行简单阐述后，对火电厂热工仪表检修校验技术要点进行了详细分析研究。

关键词：火电厂；热工仪表；检修校验近些年计算机控制技术、电力电子技术、仪器仪表技术等技术得到了迅速的发展，与此同时火电厂中热工仪表的网络化、自动化、电子信息化程度也越来越高，并在实践工程中发挥很重要的作用。

作为火力发电厂热工仪表的重要组成部分，流量、压力、温度、液位等测控系统一直作为电厂热工仪器仪表校验检修部门的主要工作任务，只有在实际工作中采取完善的检修校验措施才能保证其高的性能水平。

这些测控系统的仪器仪表有时会出现测量不准的现象，而机组运行过程中的温度、压力、流量等信号会因其测控系统的仪器仪表的测量不准而出现波动，从而影响锅炉的正常运行，使热力发电机组运行的安全可靠性受到很大影响。

同时也是生产效率下降。

因此，在火电厂电厂电子信息工程工作人员的工作重点主要有：加大火发电热工仪器仪表的检修与校验的工作力度，通过热工仪器仪表采集的数据信息，及时发现和排除热工仪器仪表系统中存在的安全隐患。

通过这些措施来确保机组安全可靠，节能经济的高效稳定运行，从而提高火电厂的生产效率。

1. 火电厂热工仪器仪表校验技术指标1.1 环境的技术指标火电厂热工仪器仪表的校验工作有严格的要求，只有在规定的环境中使用正确的校验方法才能得到比较准确的结果。

其工作场所必须在专门的校验室内进行，同时需要在校验室配备热点器仪表校验专门的温度表、湿度表、空调等环境温湿度调节装备，以此来确保热工仪表校验时的环境温度始终保持在室温20 5，相对湿度在85%左右的技术指标要求。

1.2 校验仪器的技术指标校验仪器是校准热工仪表测量准确度的重要设备，其误差限有严格的要求应是被校验仪器仪表误差限的 1/3-1/10。

在火电厂热工仪器仪表的校验中比较常用的校验仪器主要有智能数字化压力校验仪，多功能校验仪等精密电子校验设备。

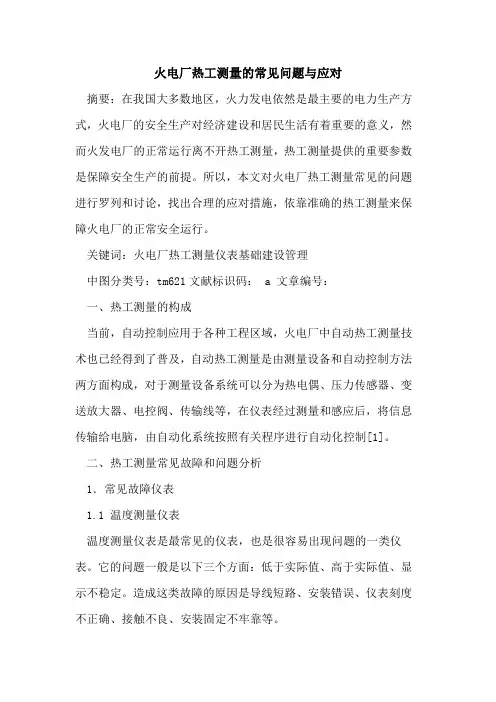

火电厂热工测量的常见问题与应对摘要：在我国大多数地区，火力发电依然是最主要的电力生产方式，火电厂的安全生产对经济建设和居民生活有着重要的意义，然而火发电厂的正常运行离不开热工测量，热工测量提供的重要参数是保障安全生产的前提。

所以，本文对火电厂热工测量常见的问题进行罗列和讨论，找出合理的应对措施，依靠准确的热工测量来保障火电厂的正常安全运行。

关键词：火电厂热工测量仪表基础建设管理中图分类号：tm621文献标识码： a 文章编号：一、热工测量的构成当前，自动控制应用于各种工程区域，火电厂中自动热工测量技术也已经得到了普及，自动热工测量是由测量设备和自动控制方法两方面构成，对于测量设备系统可以分为热电偶、压力传感器、变送放大器、电控阀、传输线等，在仪表经过测量和感应后，将信息传输给电脑，由自动化系统按照有关程序进行自动化控制[1]。

二、热工测量常见故障和问题分析1．常见故障仪表1.1 温度测量仪表温度测量仪表是最常见的仪表，也是很容易出现问题的一类仪表。

它的问题一般是以下三个方面：低于实际值、高于实际值、显示不稳定。

造成这类故障的原因是导线短路、安装错误、仪表刻度不正确、接触不良、安装固定不牢靠等。

1.2 液位控制仪表液位控制仪表是热工测量中问题出现最多的，并且发生故障的仪表往往带来的后果是非常严重的，非常容易发生事故。

一般对锅炉液位有影响的因素有三方面，燃料量、蒸汽产量、锅炉给水量。

这三种变量都会对液位控制仪表造成一定的影响，例如蒸汽量瞬间大量增多，会产生不真实液位，使人员和计算机出现错误判断和操作，引起严重后果。

1.3 流量控制仪表火电厂中许多设备是依靠循环水来进行冷却的，流量控制仪表的作用是非常重要的，这类仪表最常见的问题是显示值低于实际值，这种问题主要是由于水质结垢导致管道变窄、由于污物使管路阻塞、管道中水压力过低等[2]。

1.4 压力测量仪表压力测量仪表常见的问题概括为四种。

1.4.1 显示不稳定仪表显示不稳定是最常见的问题，指针摇摆不定，主要是由于设备的长期振动，内部齿轮在长期使用后发生质量问题，使指针的显示呈现不稳定和跳动现象。

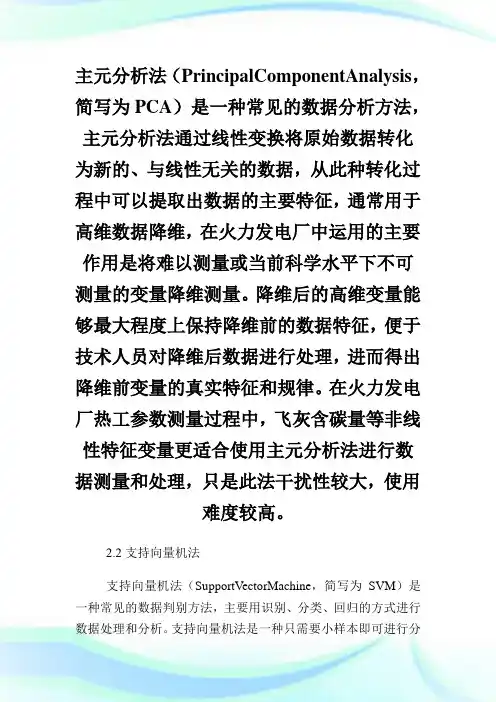

主元分析法（PrincipalComponentAnalysis，简写为PCA）是一种常见的数据分析方法，主元分析法通过线性变换将原始数据转化为新的、与线性无关的数据，从此种转化过程中可以提取出数据的主要特征，通常用于高维数据降维，在火力发电厂中运用的主要作用是将难以测量或当前科学水平下不可测量的变量降维测量。

降维后的高维变量能够最大程度上保持降维前的数据特征，便于技术人员对降维后数据进行处理，进而得出降维前变量的真实特征和规律。

在火力发电厂热工参数测量过程中，飞灰含碳量等非线性特征变量更适合使用主元分析法进行数据测量和处理，只是此法干扰性较大，使用难度较高。

2.2支持向量机法支持向量机法（SupportVectorMachine，简写为SVM）是一种常见的数据判别方法，主要用识别、分类、回归的方式进行数据处理和分析。

支持向量机法是一种只需要小样本即可进行分析的方法，是一种由线性变量向非线性变量的扩展分析理论，由于这种扩展的分析方式，这类软测量技术才会被成为支持向量法。

支持向量法的应用使得技术人员可以根据有限的样本来寻求数据之间的最优关系，以最小风险进行难以测量和当前科技水平下不可测量的变量处理，但在样本数量较大的情况下，SVM法的处理速度会相对较慢，不适合工业发展需求。

2.3偏最小二乘法偏最小二乘法是一种利用最小化误差的平方和最佳函数进行的数学优化技术，偏最小二乘法采用最简洁的方式取得了原本难以测量或当前科技水平下不可测量的变量数据，并且这种方式所取得的数据误差相对较低。

在火力发电厂中，线性关联度较高的热工参数多采用偏最小二乘法进行变量测量，相对而言误差较小，软测量技术分析结果准确性较高。

2.4人工神经网络法人工神经网络法（ArtificialNeuralNetwork，简写为ANN）是一种较为复杂的数据网络结构，人工神经网络法中主要通过对人脑组织结构和运行机制的模拟来实现对数据信息的抽象、简化、处理，是一种现代化、模拟性较高的数据信息处理方法，相较于其他软测量技术而言，人工神经网络法更善于处理非线性、随机、模糊的数据群，对于这种大规模、结构复杂、来源不明数据群采用模拟人脑的处理方式可以有效滤过大量不可测量的变量，寻找到其中的变化因素，寻找到更适合于火力发电厂技术优化的方向和突破口。

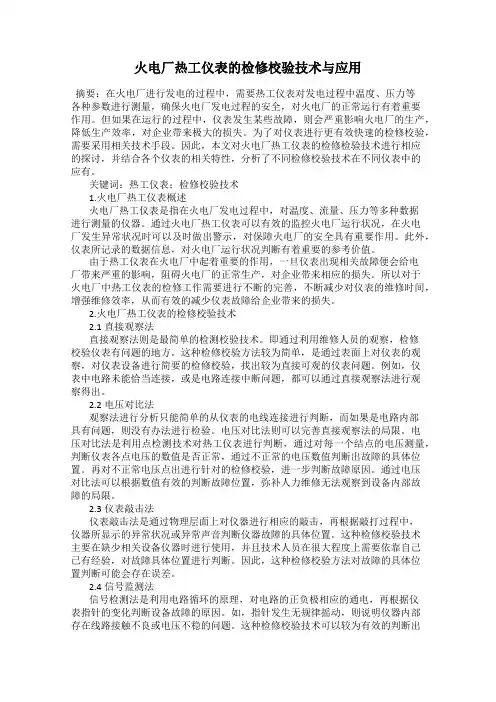

火电厂热工仪表的检修校验技术与应用摘要：在火电厂进行发电的过程中，需要热工仪表对发电过程中温度、压力等各种参数进行测量，确保火电厂发电过程的安全，对火电厂的正常运行有着重要作用。

但如果在运行的过程中，仪表发生某些故障，则会严重影响火电厂的生产，降低生产效率，对企业带来极大的损失。

为了对仪表进行更有效快速的检修校验，需要采用相关技术手段。

因此，本文对火电厂热工仪表的检修检验技术进行相应的探讨，并结合各个仪表的相关特性，分析了不同检修校验技术在不同仪表中的应有。

关键词：热工仪表；检修校验技术1.火电厂热工仪表概述火电厂热工仪表是指在火电厂发电过程中，对温度、流量、压力等多种数据进行测量的仪器。

通过火电厂热工仪表可以有效的监控火电厂运行状况，在火电厂发生异常状况时可以及时做出警示，对保障火电厂的安全具有重要作用。

此外，仪表所记录的数据信息，对火电厂运行状况判断有着重要的参考价值。

由于热工仪表在火电厂中起着重要的作用，一旦仪表出现相关故障便会给电厂带来严重的影响，阻碍火电厂的正常生产，对企业带来相应的损失。

所以对于火电厂中热工仪表的检修工作需要进行不断的完善，不断减少对仪表的维修时间，增强维修效率，从而有效的减少仪表故障给企业带来的损失。

2.火电厂热工仪表的检修校验技术2.1直接观察法直接观察法则是最简单的检测校验技术。

即通过利用维修人员的观察，检修校验仪表有问题的地方。

这种检修校验方法较为简单，是通过表面上对仪表的观察，对仪表设备进行简要的检修校验，找出较为直接可观的仪表问题。

例如，仪表中电路未能恰当连接，或是电路连接中断问题，都可以通过直接观察法进行观察得出。

2.2电压对比法观察法进行分析只能简单的从仪表的电线连接进行判断，而如果是电路内部具有问题，则没有办法进行检验。

电压对比法则可以完善直接观察法的局限。

电压对比法是利用点检测技术对热工仪表进行判断，通过对每一个结点的电压测量，判断仪表各点电压的数值是否正常，通过不正常的电压数值判断出故障的具体位置。

火电厂热工仪表自动化技术的应用探讨1. 引言1.1 热电厂介绍热电厂是利用燃煤、燃油、天然气等能源进行燃烧，通过锅炉生成高温高压蒸汽，再由汽轮机发电的一种发电设施。

热电厂是我国主要的发电方式之一，其具有供热和供电两种功能，能够有效利用燃料资源，同时也是国家重要的基础设施之一。

热电厂通常由锅炉、汽轮机、发电机组、冷却系统等组成，其中锅炉是燃烧工艺的关键部分，负责将燃料燃烧后产生的热能转化为蒸汽能量。

汽轮机则通过接收高温高压蒸汽来驱动发电机转动，发电机则将机械能转化为电能输出。

热电厂的发电效率较高，能够满足广泛的用电需求，特别适用于大型能源需求场所。

目前，随着工业化进程的推进和人们对电力的需求不断增长，热电厂在国民经济中的地位愈发重要。

在热电厂的运行中，仪表自动化技术的应用将起到关键作用，提高了生产效率和安全性，促进了热电厂的可持续发展。

1.2 仪表自动化技术简述仪表自动化技术简述：仪表自动化技术是指利用现代化的仪表设备和自动控制系统，对火电厂的热工过程进行实时监测、控制和优化调节的技术。

在火电厂的生产过程中，各种参数的监测和控制是非常重要的，而传统的人工操作存在着诸多不足，如人为疏忽、反应速度慢以及数据记录不准确等问题。

而仪表自动化技术的应用，则能够有效地提高火电厂生产的效率和质量。

仪表自动化技术主要包括智能仪表、现场总线、远程监控和调度系统等多个方面。

智能仪表具有高精度、稳定性强、反应速度快等优点，能够直接与控制系统进行数据交换和信号传递。

现场总线则可以实现仪表设备之间的联动和数据共享，提高了系统的整体性能。

远程监控和调度系统则可以实现对火电厂热工过程的远程实时监测和控制，大大提高了生产管理的便利性和效率。

总的来说，仪表自动化技术的简述是利用先进的仪表设备和自动控制系统实现火电厂热工过程的实时监测、控制和优化调节，从而提高生产效率和质量。

2. 正文2.1 火电厂热工仪表自动化技术的意义火电厂是国家重要的能源基地，能够提供大量的电力供应。

火力发电厂燃煤电站锅炉的热工检测控制技术导则DirectivesofthermalinstrumentationandcontrolforcoalfiredboilerinpowerplantDL/T589—1996前言本标准是新编的电力行业标准。

本标准的附录A是标准的附录。

本标准由中华人民共和国电力工业部提出。

本标准由电力工业部热工自动化标准化技术委员会归口。

本标准起草单位：电力工业部华北电力设计院。

本标准主要起草人成良彩本标准于1996年3月4日首次发布。

本标准委托电力工业部热工自动化标准化技术委员会负责解释。

中华人民共和国电力行业标准火力发电厂燃煤电站锅炉的热工检测控制技术导则DUT589-1996Directivesofthennalinstrumentationandcontrolforcoalfiredboilerinpowerplant中华人民共和国电力工业部1996-03-04批准1996-06-01实施1范围本标准规定了燃煤电站锅炉本体范用内的热工检测控制技术要求，实验和验收以及标志、包装、运输和保管的要求。

DiyT589—1996本标准适用于670t/h等级及以上容疑的煤粉锅炉。

对670t/i)以下容虽:的锅炉，也可参照使用。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—90包装储运图示标志GB4208外壳防护等级的分类GB5048-85防潮包装规泄GB6388-86运输包装收货标志GB7350-87防水包装技术条件GBJ93-86工业自动化仪表工程施工及验收规范DLGJ116-93锅炉炉膛安全监控系统设计技术规泄JJG001-91常用计量名词术语及定义SD268-88燃煤电站锅炉技术条件3定义、符号和缩略语本标准采用下列宦义。

3.1锅炉炉膛安全监控系统 furnacesafeguardsupervisorysystem(FSSS)防止锅炉炉膛姻烧熄火时爆炸和自动切投燃烧器的控制系统，它包括燃料安全系统和燃烧器控制系统。

基于热工和力学原理的新型计量检测方法研究010010摘要：火电厂热工测量是重要步骤，随着自动，智能和集成化生产技术的发展，火力发电厂的热工测量在很大程度上依赖于合适的仪器，设备和系统，尽管现代技术，热工测量的数值偏差仍然存在。

针对热工测量中常见的问题，研究了相关问题的改进措施。

关键词：火电厂热工测量火电厂热工测量是生产控制的重要组成部分，测量结果的准确性在一定程度上决定了机组安全可靠运行，是现代火力发电厂维护的基础。

为了提高热工测量准确性，有必要了解测量对象的特性，分析影响测量结果的因素，并采取优化措施，以消除各种因素的影响。

火力发电厂的热工测量是在线监控生产过程和检查设备运行状况的重要方法。

热工测量信息和结果一方面有助于生产材料的改进和发展，另一方面有助于工具和设备的生产，维护和控制技术的开发和改进，因此，热工测量具有重要的应用和实际意义。

一、什么是热工检测热工检测是利用热学原理来测量和分析物体的热参数，以便快速准确地识别和评价物体的热性能、反应、处理，广泛应用于材料科学、能源、化工领域。

热原理是使用物体通过测量其热参数来吸收和释放热量。

例如热容量，热导率，热膨胀系数等。

通过分析这些参数，可以确定物体的特性和热量。

二、火电厂热工测量特点1.多数据量。

其整个生产系统由子系统、多点热工测量和庞大数据量。

例如，600兆瓦的配电系统具有超过15 000点输入和输出测量点，30 000点数据库标签和6000到7000个监控点使分析应用程序复杂化。

2.高动态特性。

对于生产系统的不同子系统，操作要求不同，测量点主要由温度、流量、压力、速度等变量组成。

目前，大容量机组的生产体系不断完善，大部分参数不断变化。

为了保证测量数据的准确性，有必要全面分析工艺参数的变化趋势，确定变化规律并采取相应的措施。

3.复杂的环境。

由于火电厂环境，每个测量点的测量数据都容易受到电、磁和粉尘污染，无法保证测量结果的准确性。

要分析和应用测量数据，需要应用自定义数据进行分析，以剔除数据中降噪或坏值。

热工仪表的检修校验技术在火电厂的运用分析摘要：火电厂主要依靠热力来进行发电，在生产过程中，热力的产生会涉及到液位、压力、温度以及流量等各种参数。

这些参数的正常与否关系着整个火电厂的生产安全，因此必须对生产过程中涉及到的数据进行实时的监测和测量，只有这样才能保证及时地发现生产过程中出现的问题并予以解决。

由此可见热工仪表的检修校验技术对火电厂来说极为重要，一旦热工仪表出现问题，不仅会导致检修校验的结果不准确，还会导致整个火电厂的生产发生问题。

本文主要从热工仪表检修校验方法以及检修校验技术在火电厂热工仪表中的运用两个方面对火电厂热工仪表的检修校验技术运用进行了分析研究。

关键词：火电厂；热工仪表检修校验；技术运用随着社会的不断发展，人们对电能的需求也越来越大，因此火电厂的生产安全也受到了越来越多的关注和重视。

国家能源部就火电厂热工仪表的检修校验工作做出来严格的明文规定。

首先对于配合机组工作的热工仪表和控制设备，其检查周期为6个月，并且必须在工作现场进行质量检验；其次，对于处于工作状态的热工仪表，其监测维修需要和机组同步；同时完成所有监测最重要的前提是不能影响主要设备的基础运行。

随着科技的不断发展，我国火电厂相关设备也越来越先进，这同时也增加了热力系统的复杂程度，这就导致了热力仪表的检修校验范围不断扩大。

就目前情况来说，较为大型的汽轮机工作时其自身金属材质会达到临界点，在这种情况下进行工作对汽轮机组来说非常不利。

在工作中，一旦相关人员的操作不准确，就很容易使静止部件和转动部件间出现摩擦力，造成机组部件受损，从而导致汽轮机组无法正常工作，给电池带来不必要的损失。

因此对汽轮机的工作情况进行实时的监测很有必要，一般来说，监测的内容主要包括压力、温度、轴向位移、转速以及主轴的偏心度等。

1、热工仪表检修校验方法1.1 直接观察直接观察是在热工仪表检修校验工作中最常用并且最直观的方法。

这种方法主要是依靠检修人员根据自己的感官来发现仪表中存在的问题。

火电厂热工仪表的检修校验技术要点探讨摘要：通过对火电厂热工仪表校验技术的研究和探讨，明确火电厂热工仪表的检修和校验特征，并对技术要点进行细致分析。

关键词：火电厂；热工仪表；检修校验现今，是科技高速发展的时代。

计算机领域、电子科技领域、仪表仪器等领域，较之前相比，各个领域都有了明显的进步。

当然，在火电厂的应用方面也有了重要的体现。

特别是热工仪表的优化，热工仪表变得更加自动化、信息化、电子化，在实际的工程中效率显著增高。

火电厂热工仪表的检测项目为以下指标：压力、流量、温度以及物位高度。

这些指标的正常与否直接影响火电厂正常运行、直接关呼到整个工厂的人员和设备的安全。

所以，对火电厂热工仪表的检修校验不能出现一刻的松懈。

应用热工仪表自动化的特点对数据进行时候监控，尽早的发现设备的异常情况，排除一切安全隐患，保障发动机组的安全性以及稳定性。

这需要火电厂的工程技术人员有着较高的操作水平以及责任心。

1.关于火电厂热工仪表的检测指标1.1有关环境的技术指标对火电厂热工仪表的检修校验必须在独立的操作环境中进行，即要求工厂配有为热工仪表校验工作的独立实验室。

实验室内要求配有工作所需要的，温度计、湿度计、根据经济条件水平可能还要安装空调等控温系统。

目的是保证校验环境的温度可以始终维持在室温，即20℃左右。

校验室内的相对湿度不可以高于8%。

1.2有关校验仪器设备的技术指标作为校验工作的重要工具，校验工作所用设备的精密程度直接影响着设备校验的严谨性和准确性。

要求校验的误差必须控制在校验仪表误差的10%~30%。

常用的仪表校验设备：多功能仪器校验仪、智能自动化校验仪等。

为确保校验数据的准确性，要求校验仪表的精确度不得低于0.25级。

1.3有关校验操作人员的要求火电厂热工仪表校验的操作人员，要求经过专业的学习和培训，要求持有校验工作的相关证书。

因为在出具校验数据时，只有取得过相应证书的专业人员签字的报告才有效可行。

校验人员签字后还需要第三方机构验收报告。
